2017 Lexus CT200h Manuale del proprietario (in Italian)

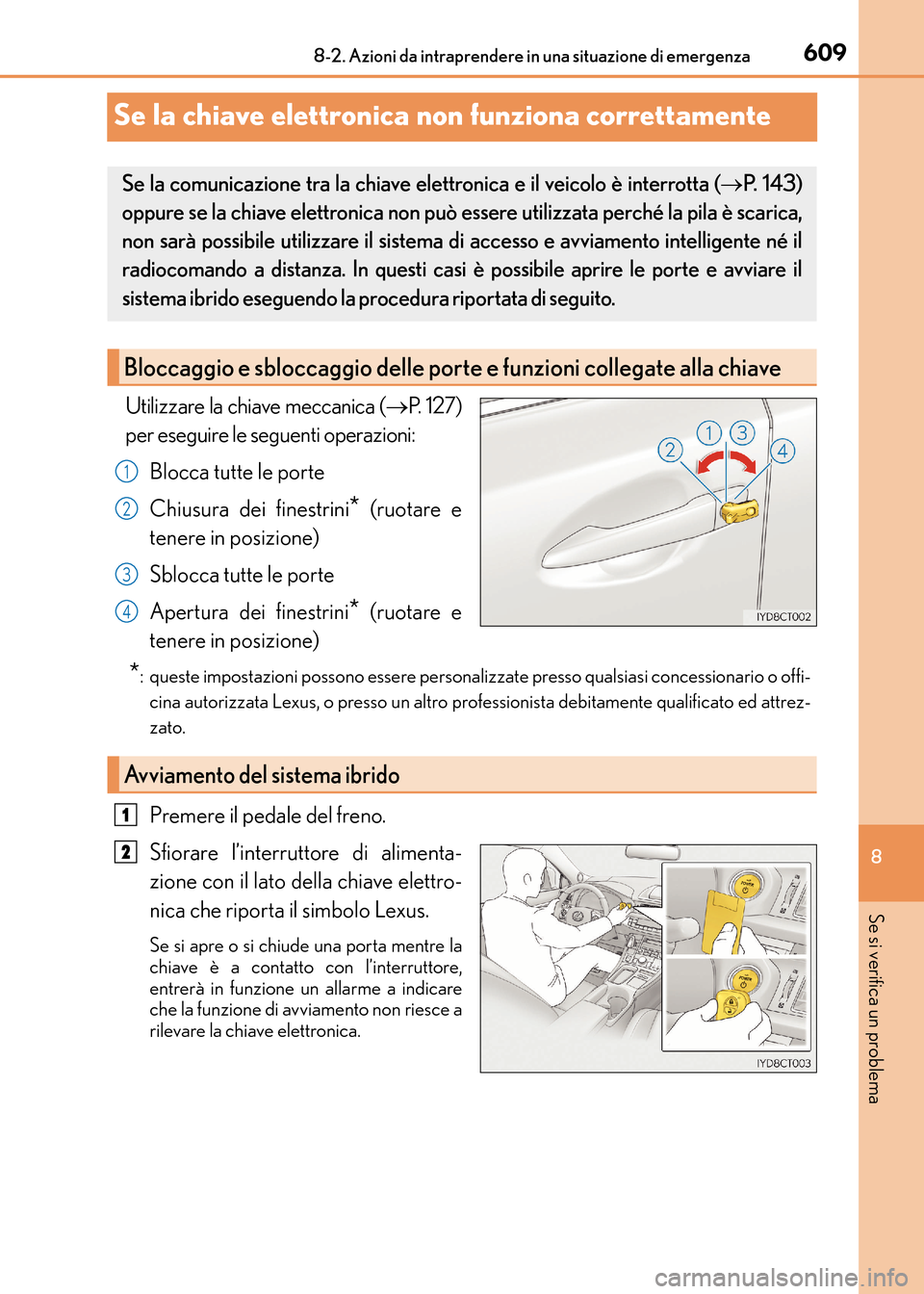

6098-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
8
Se si verifica un problema
Se la chiave elettronica non funziona correttamente
Utilizzare la chiave meccanica (→P. 1 2 7 )
per eseguire le seguenti operazioni:
Blocca tutte le porte
Chiusura dei finestrini
* (ruotare e
tenere in posizione)
Sblocca tutte le porte
Apertura dei finestrini
* (ruotare e
tenere in posizione)
*: queste impostazioni possono essere personalizzate presso qualsiasi concessionario o offi-
cina autorizzata Lexus, o presso un altro professionista debitamente qualificato ed attrez-
zato.
Premere il pedale del freno.
Sfiorare l’interruttore di alimenta-
zione con il lato della chiave elettro-
nica che riporta il simbolo Lexus.
Se si apre o si chiude una porta mentre la
chiave è a contatto con l’interruttore,
entrerà in funzione un allarme a indicare
che la funzione di avviamento non riesce a
rilevare la chiave elettronica.
Se la comunicazione tra la chiave el ettronica e il veicolo è interrotta (→P. 1 4 3 )
oppure se la chiave elettronica non può essere utilizzata perché la pila è scarica,
non sarà possibile utilizzare il sistema di accesso e avviamento intelligente né il
radiocomando a distanza. In questi casi è possibile aprire le porte e avviare il
sistema ibrido eseguendo la procedura riportata di seguito.
Bloccaggio e sbloccaggio de lle porte e funzioni collegate alla chiave
1
2
3
4
Avviamento del sistema ibrido
1
2
CT200h_OM_OM99N10L_(EL).book Page 609 Thursday, April 14, 201 6 9:14 AM

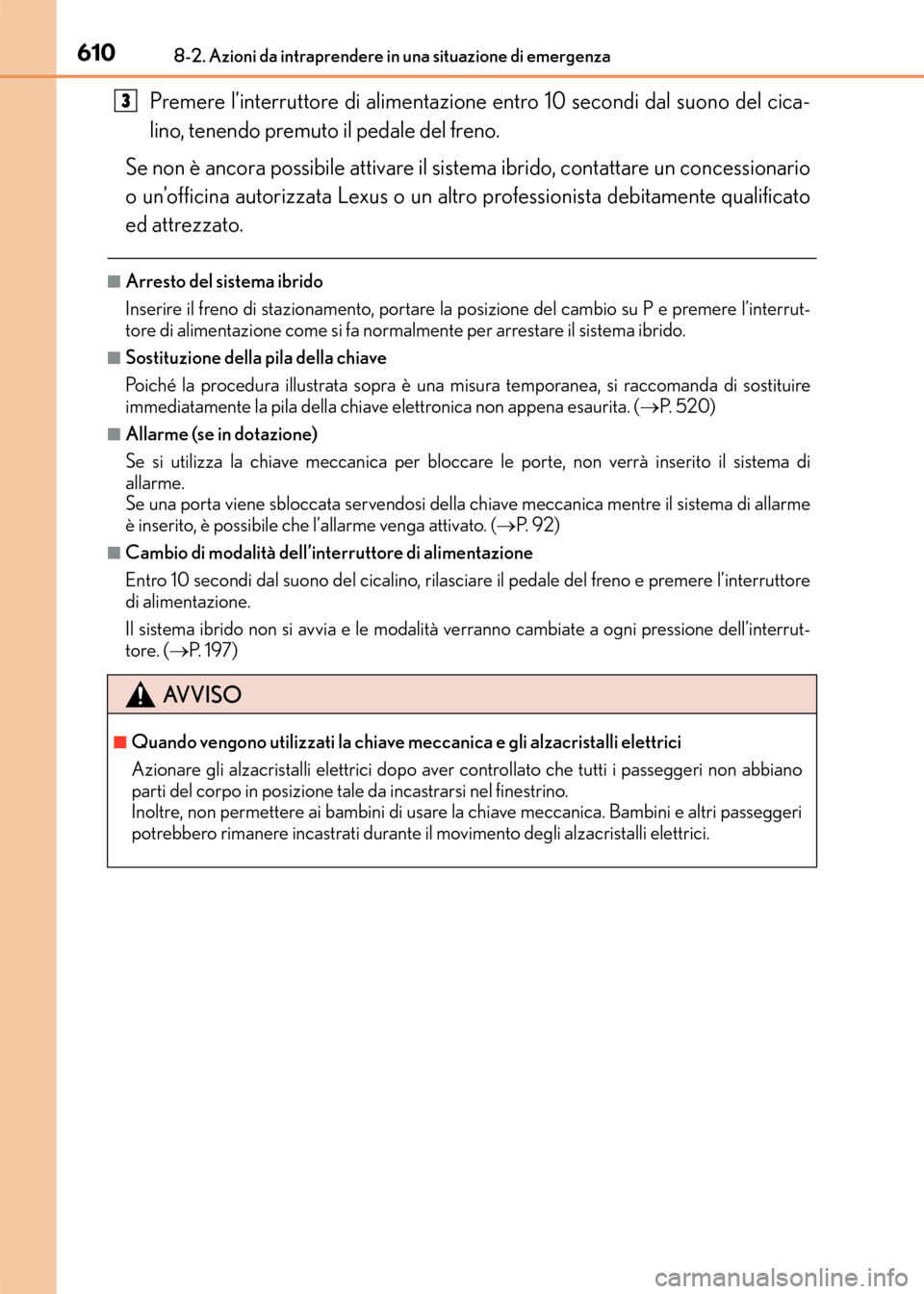

6108-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
Premere l’interruttore di alimentazione entro 10 secondi dal suono del cica-
lino, tenendo premuto il pedale del freno.
Se non è ancora possibile attivare il sistema ibrido, contattare un concessionario
o un’officina autorizzata Lexus o un altr o professionista debitamente qualificato
ed attrezzato.
■Arresto del sistema ibrido
Inserire il freno di stazionamento, portare la posizione del cambio su P e premere l’interrut-
tore di alimentazione come si fa normalmente per arrestare il sistema ibrido.
■Sostituzione della pila della chiave
Poiché la procedura illustrata sopra è una misura temporanea, si raccomanda di sostituire
immediatamente la pila della chiave elettronica non appena esaurita. ( →P. 5 2 0 )
■Allarme (se in dotazione)
Se si utilizza la chiave meccanica per bloccare le porte, non verrà inserito il sistema di
allarme.
Se una porta viene sbloccata servendosi della chiave meccanica mentre il sistema di allarme
è inserito, è possibile che l’allarme venga attivato. ( →P. 9 2 )
■Cambio di modalità dell’interruttore di alimentazione
Entro 10 secondi dal suono del cicalino, rilasciare il pedale del freno e premere l’interruttore
di alimentazione.
Il sistema ibrido non si avvia e le modalità verranno cambiate a ogni pressione dell’interrut-
tore. ( →P. 1 9 7 )
AVVISO
■Quando vengono utilizzati la chiave meccanica e gli alzacristalli elettrici
Azionare gli alzacristalli elettrici dopo aver controllato che tutti i passeggeri non abbiano
parti del corpo in posizione tale da incastrarsi nel finestrino.
Inoltre, non permettere ai bambini di usare la chiave meccanica. Bambini e altri passeggeri
potrebbero rimanere incastrati durante il movimento degli alzacristalli elettrici.
3
CT200h_OM_OM99N10L_(EL).book Page 610 Thursday, April 14, 201 6 9:14 AM

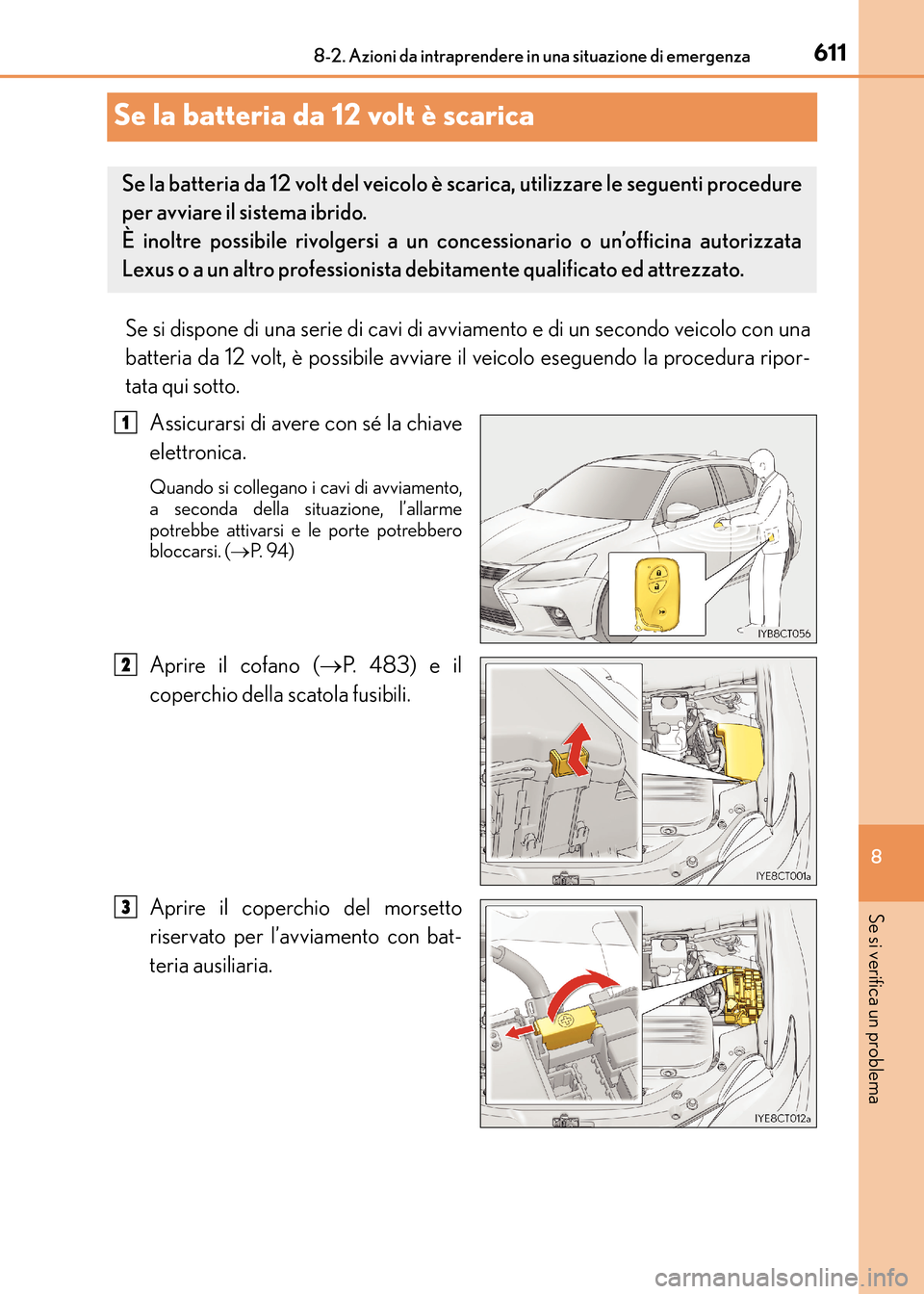

6118-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
8
Se si verifica un problema
Se la batteria da 12 volt è scarica
Se si dispone di una serie di cavi di avviamento e di un secondo veicolo con una
batteria da 12 volt, è possibile avviare il veicolo eseguendo la procedura ripor-
tata qui sotto.Assicurarsi di avere con sé la chiave
elettronica.
Quando si collegano i cavi di avviamento,
a seconda della situazione, l’allarme
potrebbe attivarsi e le porte potrebbero
bloccarsi. ( →P. 9 4 )
Aprire il cofano ( →P. 4 8 3 ) e i l
coperchio della scatola fusibili.
Aprire il coperchio del morsetto
riservato per l’avviamento con bat-
teria ausiliaria.
Se la batteria da 12 volt del veicolo è scarica, utilizzare le seguenti procedure
per avviare il sistema ibrido.
È inoltre possibile rivolgersi a un concessionario o un’officina autorizzata
Lexus o a un altro professionista debitamente qualificato ed attrezzato.
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 611 Thursday, April 14, 201 6 9:14 AM

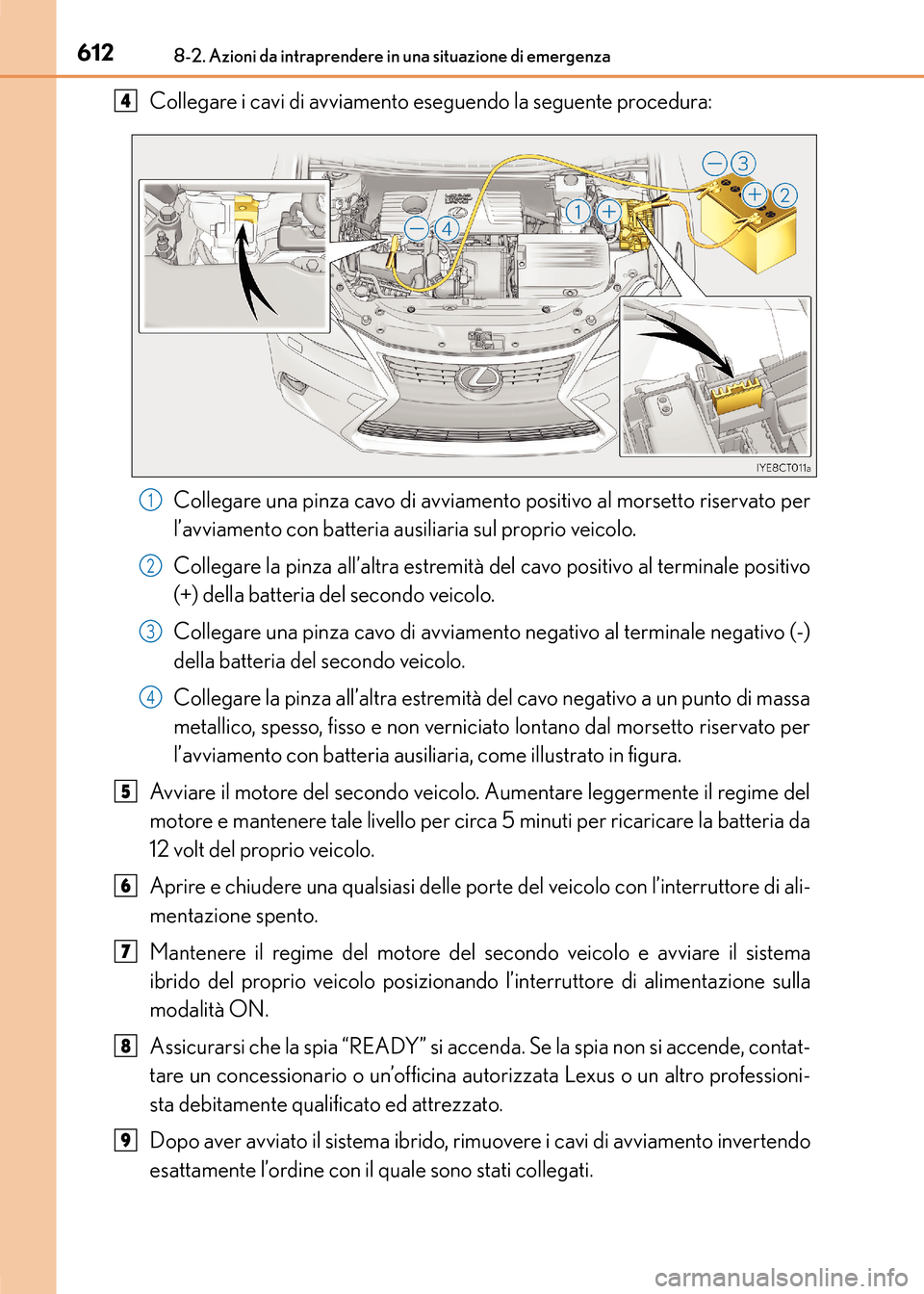

6128-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
Collegare i cavi di avviamento eseguendo la seguente procedura:Collegare una pinza cavo di avviamento positivo al morsetto riservato per
l’avviamento con batteria ausiliaria sul proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale positivo
(+) della batteria del secondo veicolo.
Collegare una pinza cavo di avviamento negativo al terminale negativo (-)
della batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di massa
metallico, spesso, fisso e non verniciato lontano dal morsetto riservato per
l’avviamento con batteria ausiliaria, come illustrato in figura.
Avviare il motore del secondo veicolo. Aumentare leggermente il regime del
motore e mantenere tale livello per circa 5 minuti per ricaricare la batteria da
12 volt del proprio veicolo.
Aprire e chiudere una qualsiasi delle porte del veicolo con l’interruttore di ali-
mentazione spento.
Mantenere il regime del motore del secondo veicolo e avviare il sistema
ibrido del proprio veicolo posizionando l’interruttore di alimentazione sulla
modalità ON.
Assicurarsi che la spia “READY” si accenda. Se la spia non si accende, contat-
tare un concessionario o un’officina autorizzata Lexus o un altro professioni-
sta debitamente qualificato ed attrezzato.
Dopo aver avviato il sistema ibrido, rimuovere i cavi di avviamento invertendo
esattamente l’ordine con il quale sono stati collegati.4
1
2
3
4
5
6
7
8
9
CT200h_OM_OM99N10L_(EL).book Page 612 Thursday, April 14, 201 6 9:14 AM

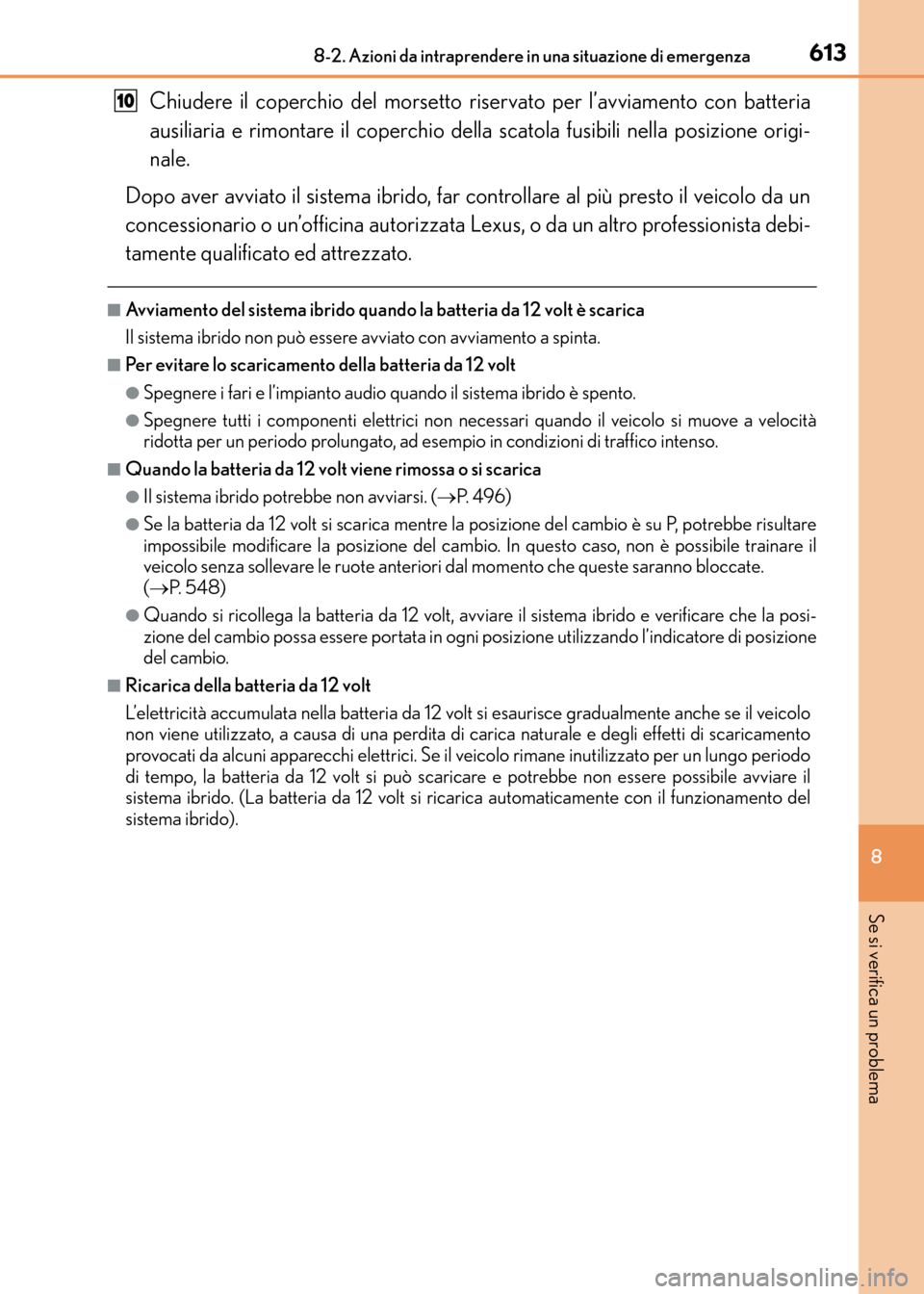

6138-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
8
Se si verifica un problema
Chiudere il coperchio del morsetto riservato per l’avviamento con batteria
ausiliaria e rimontare il coperchio della scatola fusibili nella posizione origi-
nale.
Dopo aver avviato il sistema ibrido, far controllare al più presto il veicolo da un
concessionario o un’officina autorizzata Lexus, o da un altro professionista debi-
tamente qualificato ed attrezzato.
■Avviamento del sistema ibrido quando la batteria da 12 volt è scarica
Il sistema ibrido non può essere avviato con avviamento a spinta.
■Per evitare lo scaricamento della batteria da 12 volt
●Spegnere i fari e l’impianto audio quando il sistema ibrido è spento.
●Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a velocità
ridotta per un periodo prolungato, ad esempio in condizioni di traffico intenso.
■Quando la batteria da 12 volt viene rimossa o si scarica
●Il sistema ibrido potrebbe non avviarsi. ( →P. 4 9 6 )
●Se la batteria da 12 volt si scarica mentre la posizione del cambio è su P, potrebbe risultare
impossibile modificare la posizione del cambio. In questo caso, non è possibile trainare il
veicolo senza sollevare le ruote anteriori dal momento che queste saranno bloccate.
(→ P. 5 4 8 )
●Quando si ricollega la batteria da 12 volt, avviare il sistema ibrido e verificare che la posi-
zione del cambio possa essere portata in ogni posizione utilizzando l’indicatore di posizione
del cambio.
■Ricarica della batteria da 12 volt
L’elettricità accumulata nella batteria da 12 volt si esaurisce gradualmente anche se il veicolo
non viene utilizzato, a causa di una perdita di carica naturale e degli effetti di scaricamento
provocati da alcuni apparecchi elettrici. Se il veicolo rimane inutilizzato per un lungo periodo
di tempo, la batteria da 12 volt si può scaricare e potrebbe non essere possibile avviare il
sistema ibrido. (La batteria da 12 volt si ri carica automaticamente con il funzionamento del
sistema ibrido).
10
CT200h_OM_OM99N10L_(EL).book Page 613 Thursday, April 14, 201 6 9:14 AM

6148-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
AVVISO
■Per evitare incendi o esplosioni della batteria da 12 volt
Osservare le seguenti precauzioni per evitare l’innesco accidentale dei gas infiammabili
che possono fuoriuscire dalla batteria da 12 volt:
●Accertarsi che i cavi di avviamento siano collegati ai terminali corretti e che non siano
accidentalmente a contatto con una qualsiasi parte diversa dal terminale corretto.
●Evitare che l’altra estremità del cavo di avviamento collegata al terminale “+” venga a con-
tatto con altre parti o con superfici metalliche nell’area, ad esempio staffe o metallo non
verniciato.
●Evitare che le pinze + e - dei cavi di avviamento vengano a contatto tra di loro.
●Non fumare, non usare fiammiferi e accendini, né usare fiamme libere in prossimità della
batteria da 12 volt.
■Precauzioni relative alla batteria da 12 volt
La batteria da 12 volt contiene un elettrolita acido velenoso e corrosivo, mentre le parti cor-
relate contengono piombo e composti di piombo. Osservare le seguenti precauzioni
quando si maneggia la batteria da 12 volt:
●Durante gli interventi sulla batteria da 12 volt, indossare sempre occhiali protettivi e fare
attenzione affinché i fluidi (acido) della batteria non vengano a contatto con la pelle, gli
indumenti o la carrozzeria del veicolo.
●Non appoggiarsi sulla batteria da 12 volt.
●Se il liquido della batteria viene a contatto con la pelle o gli occhi, lavare immediatamente
la zona interessata con acqua e rivolgersi a un medico.
Tenere una spugna o un panno bagnati sulla zona interessata in attesa dell’intervento del
medico.
●Lavarsi sempre le mani dopo aver maneggiato il supporto e i terminali della batteria da 12
volt e altre parti ad essa correlate.
●Tenere la batteria da 12 volt fuori dalla portata dei bambini.
■Dopo la ricarica della batteria da 12 volt
Fare controllare non appena possibile la batteria da 12 volt da un concessionario o un’offi-
cina autorizzata Lexus o da un altro professionista debitamente qualificato ed attrezzato.
Se la batteria da 12 volt si sta deteriorando, il suo continuo utilizzo può causare l’emissione
dalla batteria da 12 volt di un gas maleodorante, che può essere nocivo per la salute dei pas-
seggeri.
■Quando si sostituisce la batteria da 12 volt
→ P. 4 9 7
CT200h_OM_OM99N10L_(EL).book Page 614 Thursday, April 14, 201 6 9:14 AM

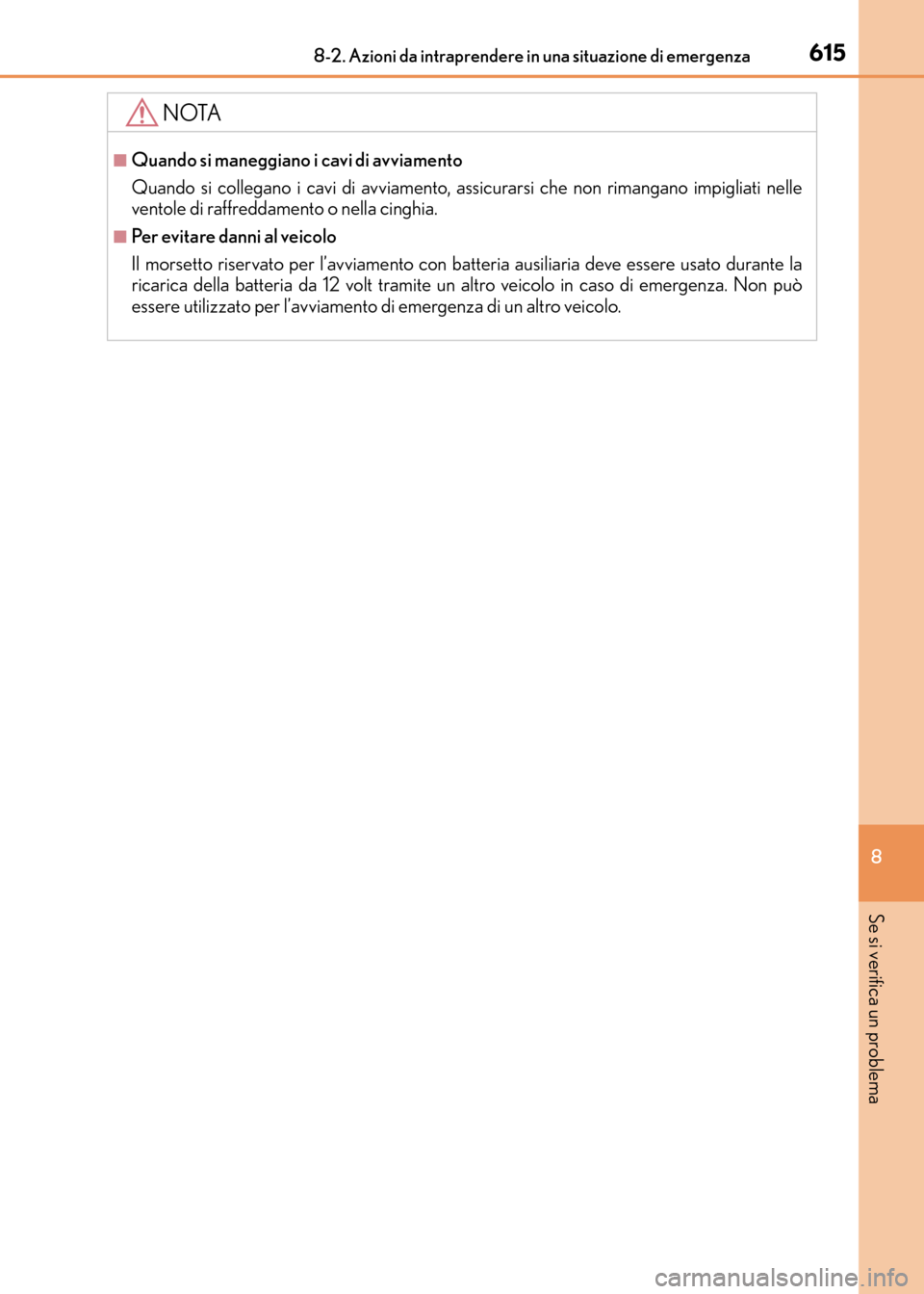

6158-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
8
Se si verifica un problema
NOTA
■Quando si maneggiano i cavi di avviamento
Quando si collegano i cavi di avviamento, assicurarsi che non rimangano impigliati nelle
ventole di raffreddamento o nella cinghia.
■Per evitare danni al veicolo
Il morsetto riservato per l’avviamento con batteria ausiliaria deve essere usato durante la
ricarica della batteria da 12 volt tramite un altro veicolo in caso di emergenza. Non può
essere utilizzato per l’avviamento di emergenza di un altro veicolo.
CT200h_OM_OM99N10L_(EL).book Page 615 Thursday, April 14, 2016 9:14 AM

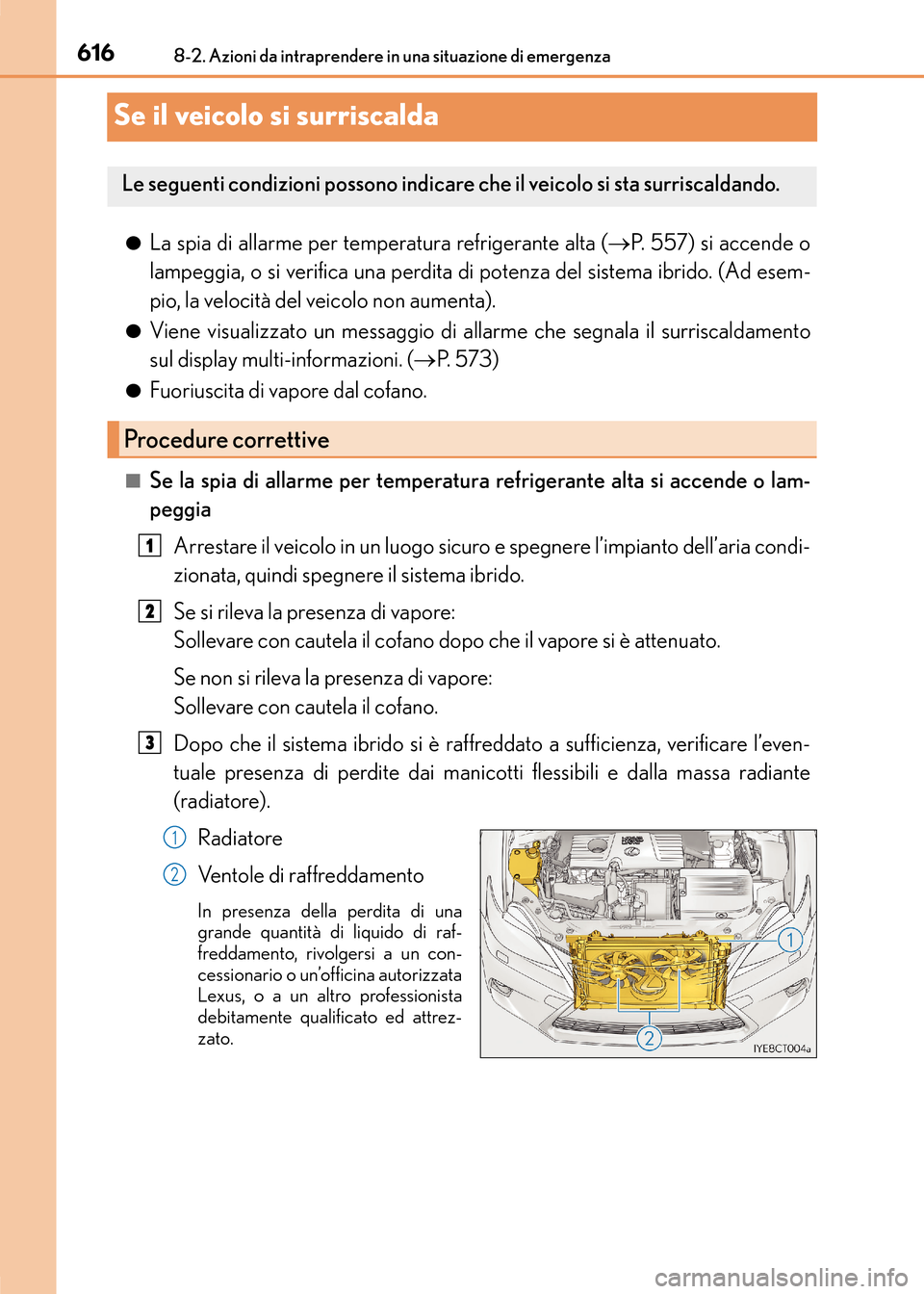

6168-2. Azioni da intraprendere in una situazione di emergenza
CT200h_OM_OM99N10L_(EL)
Se il veicolo si surriscalda
●La spia di allarme per temperatura refrigerante alta (→P. 557) si accende o
lampeggia, o si verifica una perdita di potenza del sistema ibrido. (Ad esem-
pio, la velocità del veicolo non aumenta).
●Viene visualizzato un messaggio di allarme che segnala il surriscaldamento
sul display multi-informazioni. ( →P. 5 7 3 )
●Fuoriuscita di vapore dal cofano.
■Se la spia di allarme per temperatur a refrigerante alta si accende o lam-
peggia
Arrestare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria condi-
zionata, quindi spegnere il sistema ibrido.
Se si rileva la presenza di vapore:
Sollevare con cautela il cofano dopo che il vapore si è attenuato.
Se non si rileva la presenza di vapore:
Sollevare con cautela il cofano.
Dopo che il sistema ibrido si è raffreddato a sufficienza, verificare l’even-
tuale presenza di perdite dai manicotti flessibili e dalla massa radiante
(radiatore). Radiatore
Ventole di raffreddamento
In presenza della perdita di una
grande quantità di liquido di raf-
freddamento, rivolgersi a un con-
cessionario o un’officina autorizzata
Lexus, o a un altro professionista
debitamente qualificato ed attrez-
zato.
Le seguenti condizioni possono indicare che il veicolo si sta surriscaldando.
Procedure correttive
1
2
3
1
2
CT200h_OM_OM99N10L_(EL).book Page 616 Thursday, April 14, 201 6 9:14 AM
