2017 Lexus CT200h Manuale del proprietario (in Italian)

2414-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)

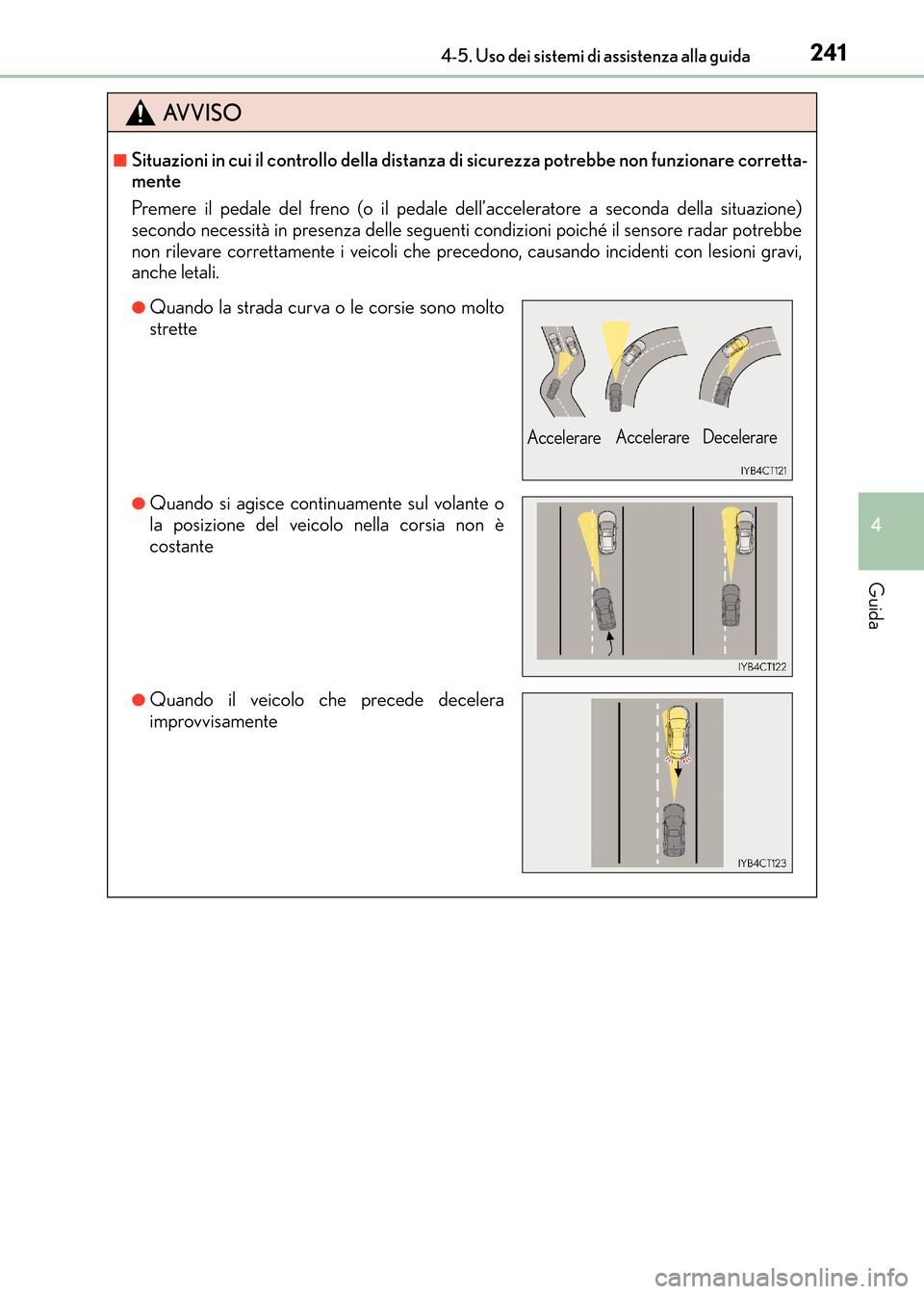

AVVISO
■Situazioni in cui il controllo della distanza di sicurezza potrebbe non funzionare corretta-
mente
Premere il pedale del freno (o il pedale dell’acceleratore a seconda della situazione)
secondo necessità in presenza delle seguenti condizioni poiché il sensore radar potrebbe
non rilevare correttamente i veicoli che prec edono, causando incidenti con lesioni gravi,
anche letali.
●Quando la strada curva o le corsie sono molto
strette
●Quando si agisce continuamente sul volante o
la posizione del veicolo nella corsia non è
costante
●Quando il veicolo che precede decelera
improvvisamente
Accelerare AccelerareDecelerare
CT200h_OM_OM99N10L_(EL).book Page 241 Thursday, April 14, 201
6 9:14 AM

2424-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)

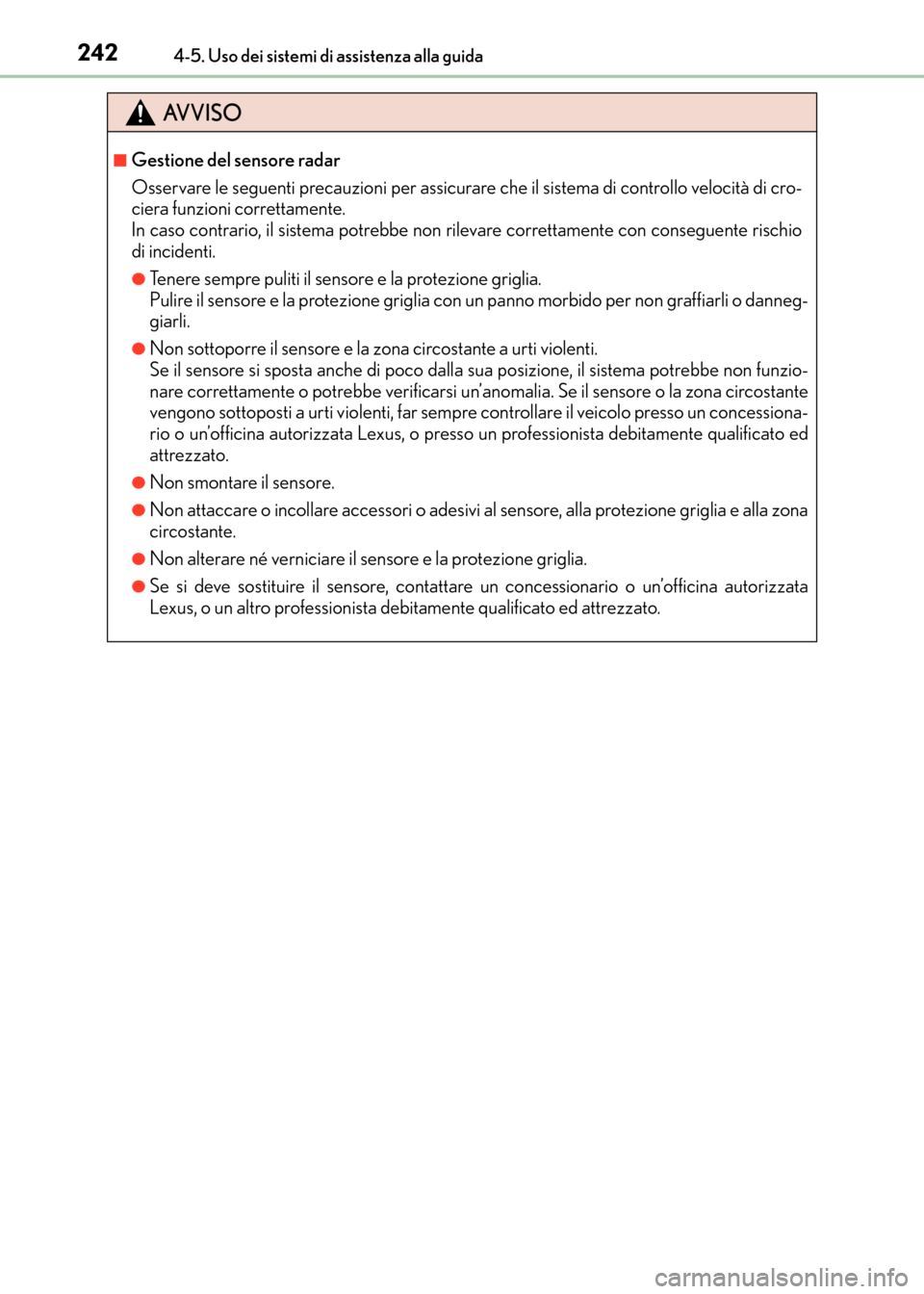

AVVISO
■Gestione del sensore radar
Osservare le seguenti precauzioni per assicurare che il sistema di controllo velocità di cro-
ciera funzioni correttamente.
In caso contrario, il sistema potrebbe non rilevare correttamente con conseguente rischio
di incidenti.
●Tenere sempre puliti il sensore e la protezione griglia.
Pulire il sensore e la protezione griglia con un panno morbido per non graffiarli o danneg-
giarli.
●Non sottoporre il sensore e la zona circostante a urti violenti.
Se il sensore si sposta anche di poco dalla sua posizione, il sistema potrebbe non funzio-
nare correttamente o potrebbe verificarsi un’anomalia. Se il sensore o la zona circostante
vengono sottoposti a urti violenti, far sempre controllare il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un professionista debitamente qualificato ed
attrezzato.
●Non smontare il sensore.
●Non attaccare o incollare accessori o adesivi al sensore, alla protezione griglia e alla zona
circostante.
●Non alterare né verniciare il sensore e la protezione griglia.
●Se si deve sostituire il sensore, contattare un concessionario o un’officina autorizzata
Lexus, o un altro professionista debitamente qualificato ed attrezzato.
CT200h_OM_OM99N10L_(EL).book Page 242 Thursday, April 14, 2016 9:14 AM

243
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
CT200h_OM_OM99N10L_(EL)

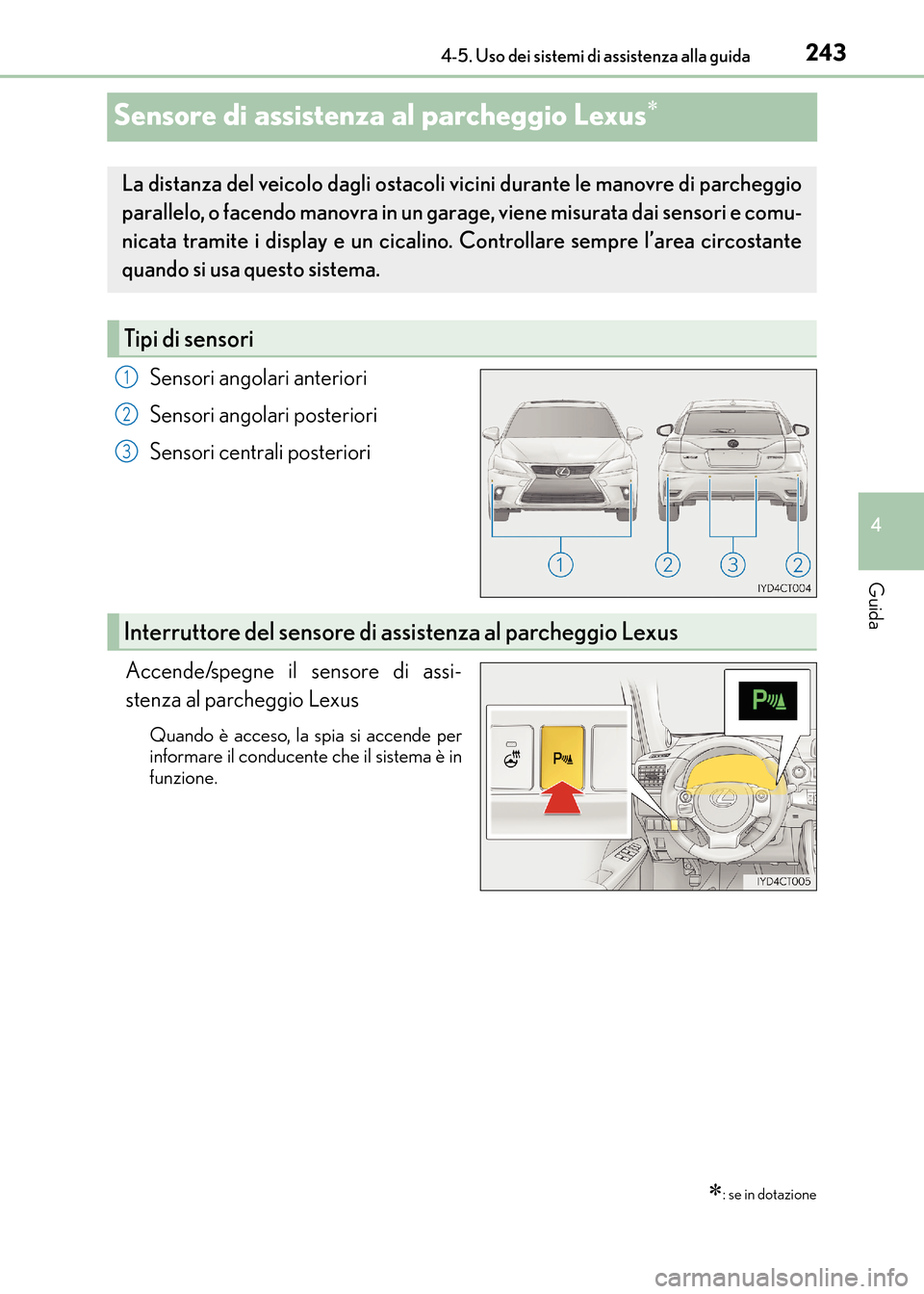

Sensore di assistenza al parcheggio Lexus∗
Sensori angolari anteriori
Sensori angolari posteriori
Sensori centrali posteriori
Accende/spegne il sensore di assi-
stenza al parcheggio Lexus
Quando è acceso, la spia si accende per
informare il conducente che il sistema è in
funzione.
∗: se in dotazione
La distanza del veicolo dagli ostacoli vicini durante le manovre di parcheggio
parallelo, o facendo manovra in un gara ge, viene misurata dai sensori e comu-
nicata tramite i display e un cicalino. Controllare sempre l’area circostante
quando si usa que sto sistema.
Tipi di sensori
1
2
3
Interruttore del sensore di assi stenza al parcheggio Lexus
CT200h_OM_OM99N10L_(EL).book Page 243 Thursday, April 14, 201 6 9:14 AM

2444-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)

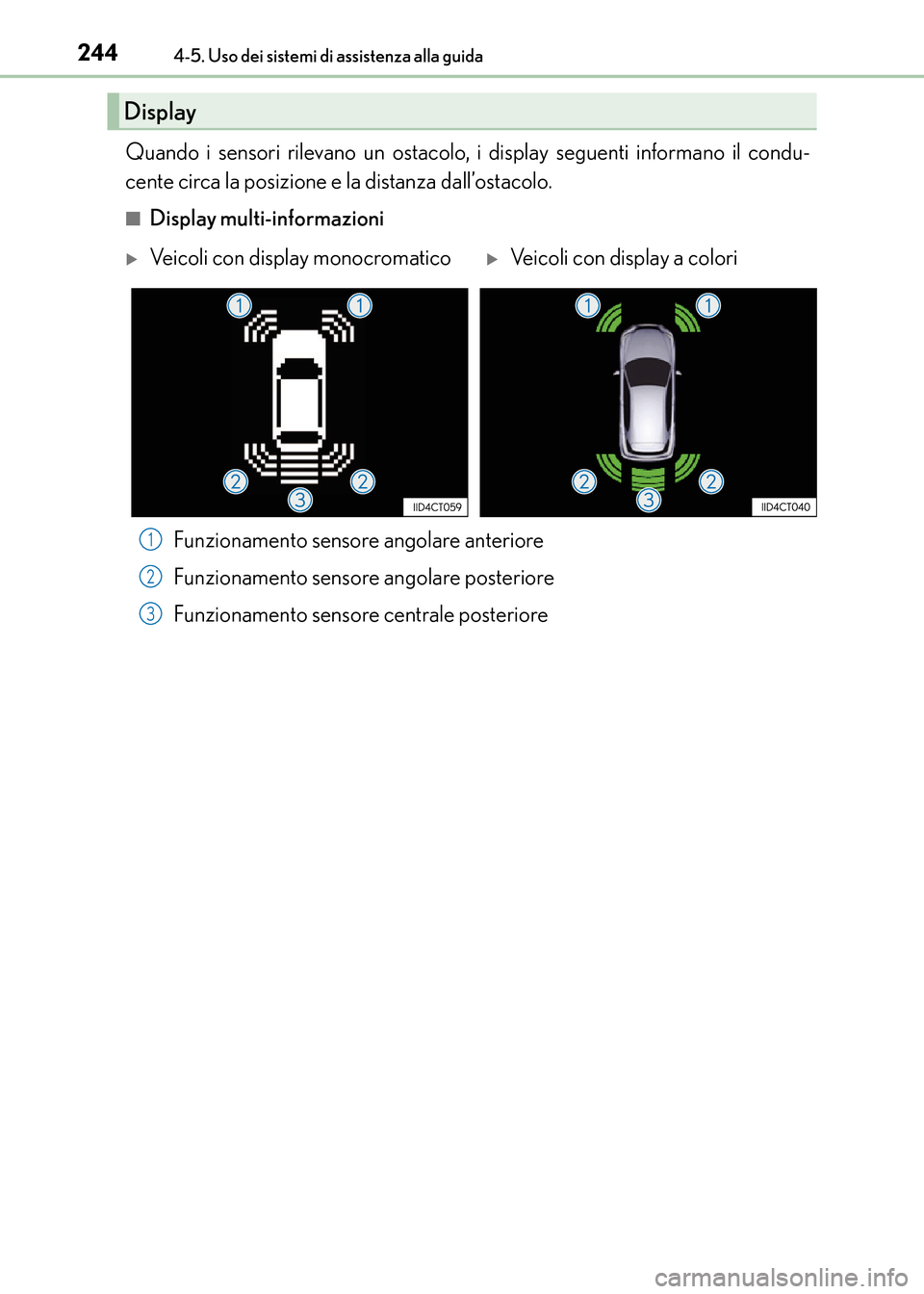

Quando i sensori rilevano un ostacolo, i display seguenti informano il condu-
cente circa la posizione e la distanza dall’ostacolo.
■Display multi-informazioniFunzionamento sensore angolare anteriore
Funzionamento sensore angolare posteriore
Funzionamento sensore centrale posteriore
Display
XVeicoli con display monocromaticoXVeicoli con display a colori
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 244 Thursday, April 14, 201 6 9:14 AM

2454-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■

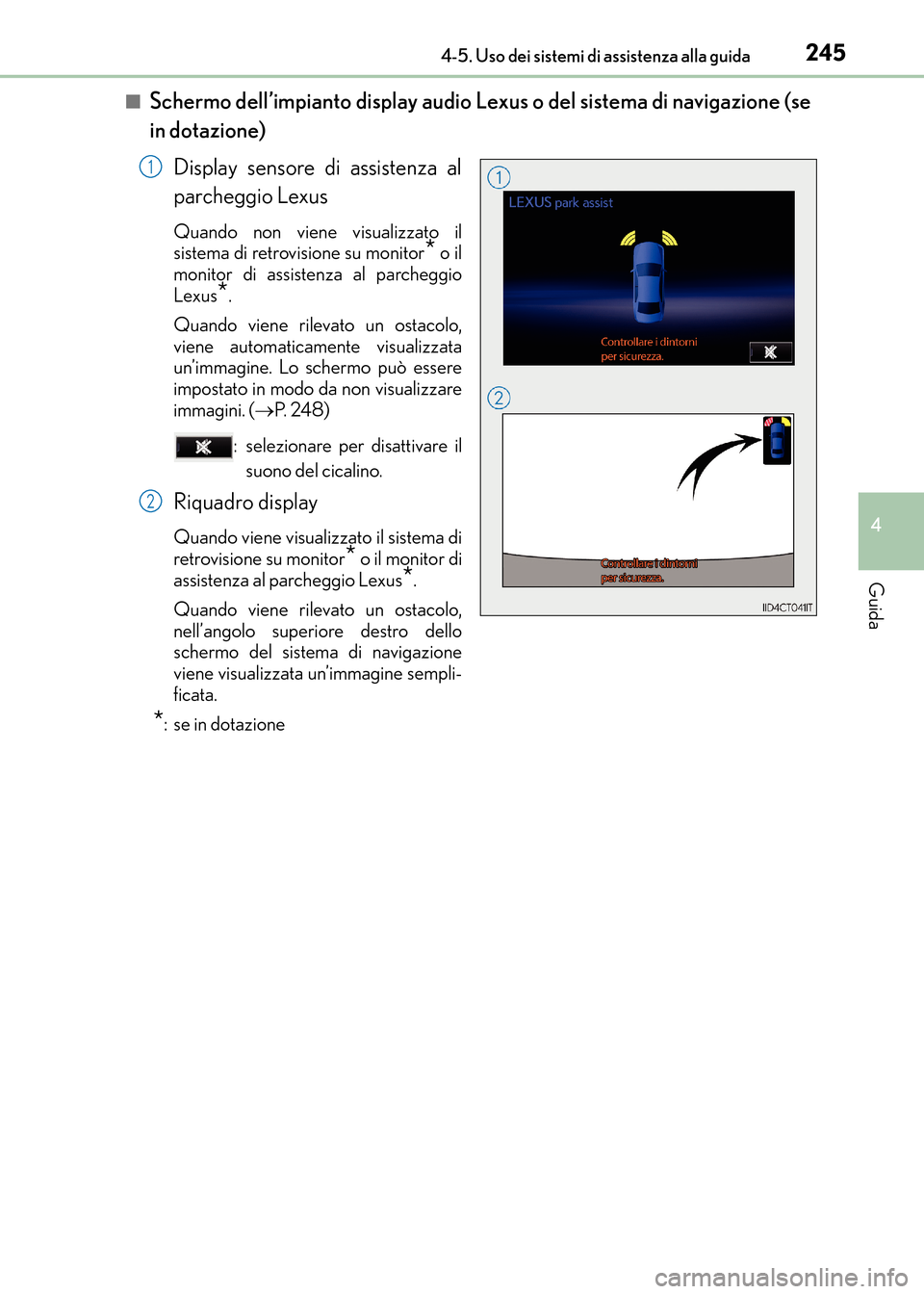

Schermo dell’impianto display audio Le
xus o del sistema di navigazione (se
in dotazione)
Display sensore di assistenza al
parcheggio Lexus
Quando non viene visualizzato il
sistema di retrovisione su monitor* o il
monitor di assistenza al parcheggio
Lexus
*.
Quando viene rilevato un ostacolo,
viene automaticamente visualizzata
un’immagine. Lo schermo può essere
impostato in modo da non visualizzare
immagini. ( →P. 2 4 8 )
: selezionare per disattivare il suono del cicalino.
Riquadro display
Quando viene visualizzato il sistema di
retrovisione su monitor* o il monitor di
assistenza al parcheggio Lexus
*.
Quando viene rilevato un ostacolo,
nell’angolo superiore destro dello
schermo del sistema di navigazione
viene visualizzata un’immagine sempli-
ficata.
*:se in dotazione
1
2
CT200h_OM_OM99N10L_(EL).book Page 245 Thursday, April 14, 201 6 9:14 AM

2464-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)■

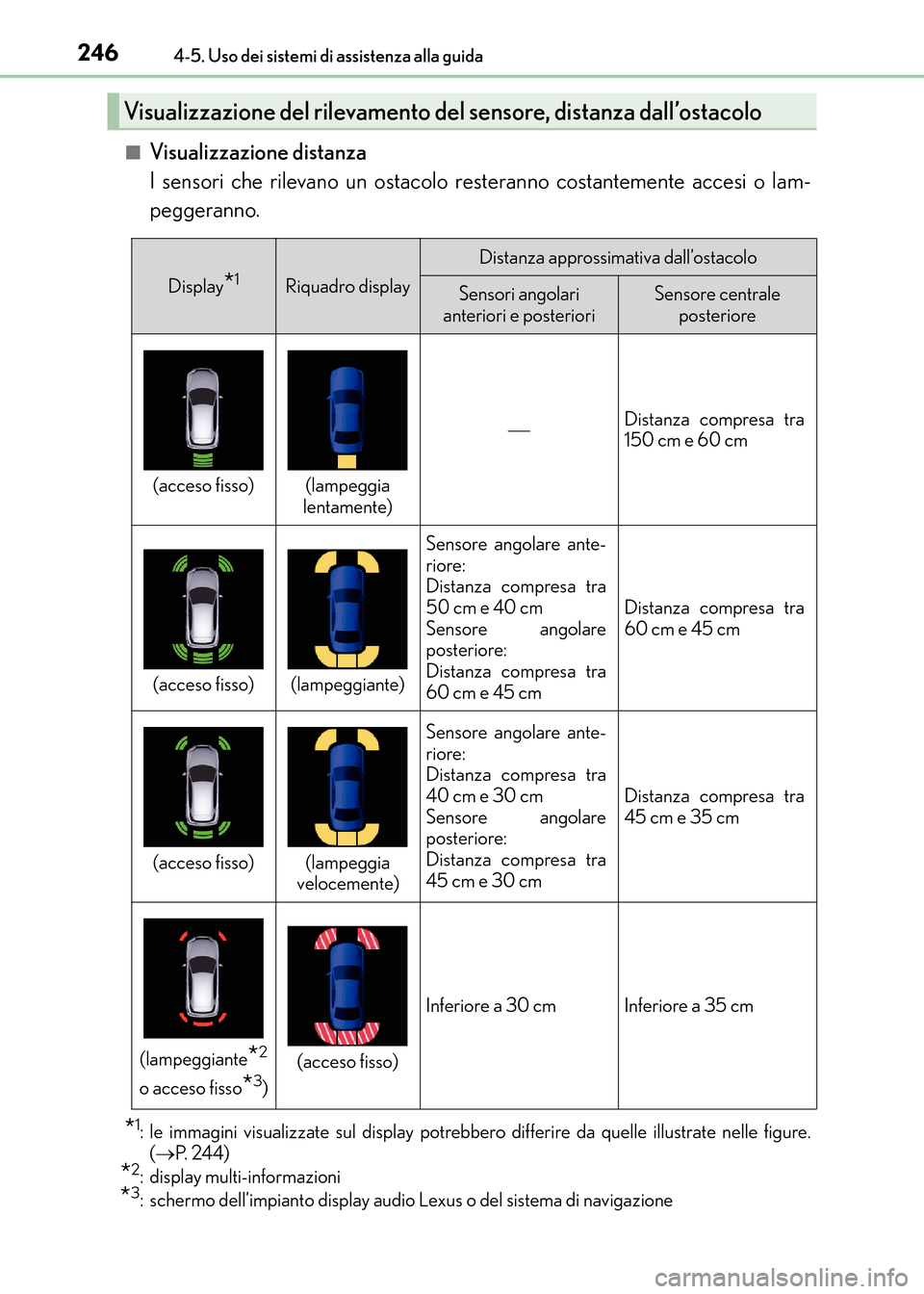

Visualizzazione distanza
I sensori che rilevano un ostacolo resteranno costantemente accesi o lam-
peggeranno.
*1: le immagini visualizzate sul display potrebbero differire da quelle illustrate nelle figure.
(→ P. 2 4 4 )
*2: display multi-informazioni
*3: schermo dell’impianto display audio Lexus o del sistema di navigazione
Visualizzazione del rilevamento del sensore, distanza dall’ostacolo
Display*1Riquadro display
Distanza approssimativa dall’ostacolo
Sensori angolari
anteriori e posterioriSensore centrale posteriore
(acceso fisso)(lampeggia
lentamente)
Distanza compresa tra
150 cm e 60 cm
(acceso fisso)(lampeggiante)
Sensore angolare ante-
riore:
Distanza compresa tra
50 cm e 40 cm
Sensore angolare
posteriore:
Distanza compresa tra
60 cm e 45 cm
Distanza compresa tra
60 cm e 45 cm
(acceso fisso)(lampeggia
velocemente)
Sensore angolare ante-
riore:
Distanza compresa tra
40 cm e 30 cm
Sensore angolare
posteriore:
Distanza compresa tra
45 cm e 30 cm
Distanza compresa tra
45 cm e 35 cm
(lampeggiante*2
o acceso fisso
*3)
(acceso fisso)
Inferiore a 30 cmInferiore a 35 cm
CT200h_OM_OM99N10L_(EL).book Page 246 Thursday, April 14, 201 6 9:14 AM

2474-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■
Funzionamento del cicalino e distanza da un ostacolo
Quando sono in funzione i sensori, suona un cicalino.
●Il cicalino suona più rapidamente man mano che il veicolo si avvicina a un
ostacolo.
Quando il veicolo raggiunge la distanza dall’ostacolo indicata sotto, il cica-
lino suona di continuo.
• Sensori angolari anteriori: circa 30 cm
• Sensori angolari posteriori: circa 30 cm
• Sensori centrali posteriori: circa 35 cm
●Se vengono rilevati 2 o più ostacoli contemporaneamente, il cicalino si
attiva sull’ostacolo più vicino. Se uno o entrambi raggiungono le distanze
sopra indicate, il cicalino emette un suono prolungato seguito da suoni più
brevi ripetuti.
Circa 50 cm
Circa 60 cm
Circa 150 cm
Nel diagramma è illustrato il raggio di rile-
vamento dei sensori. Si noti che i sensori
non possono rilevare ostacoli molto vicini
al veicolo.
Il raggio dei sensori può variare in fun-
zione della forma dell’oggetto, ecc.
Raggio di rilevamento dei sensori
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 247 Thursday, April 14, 201 6 9:14 AM

2484-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)

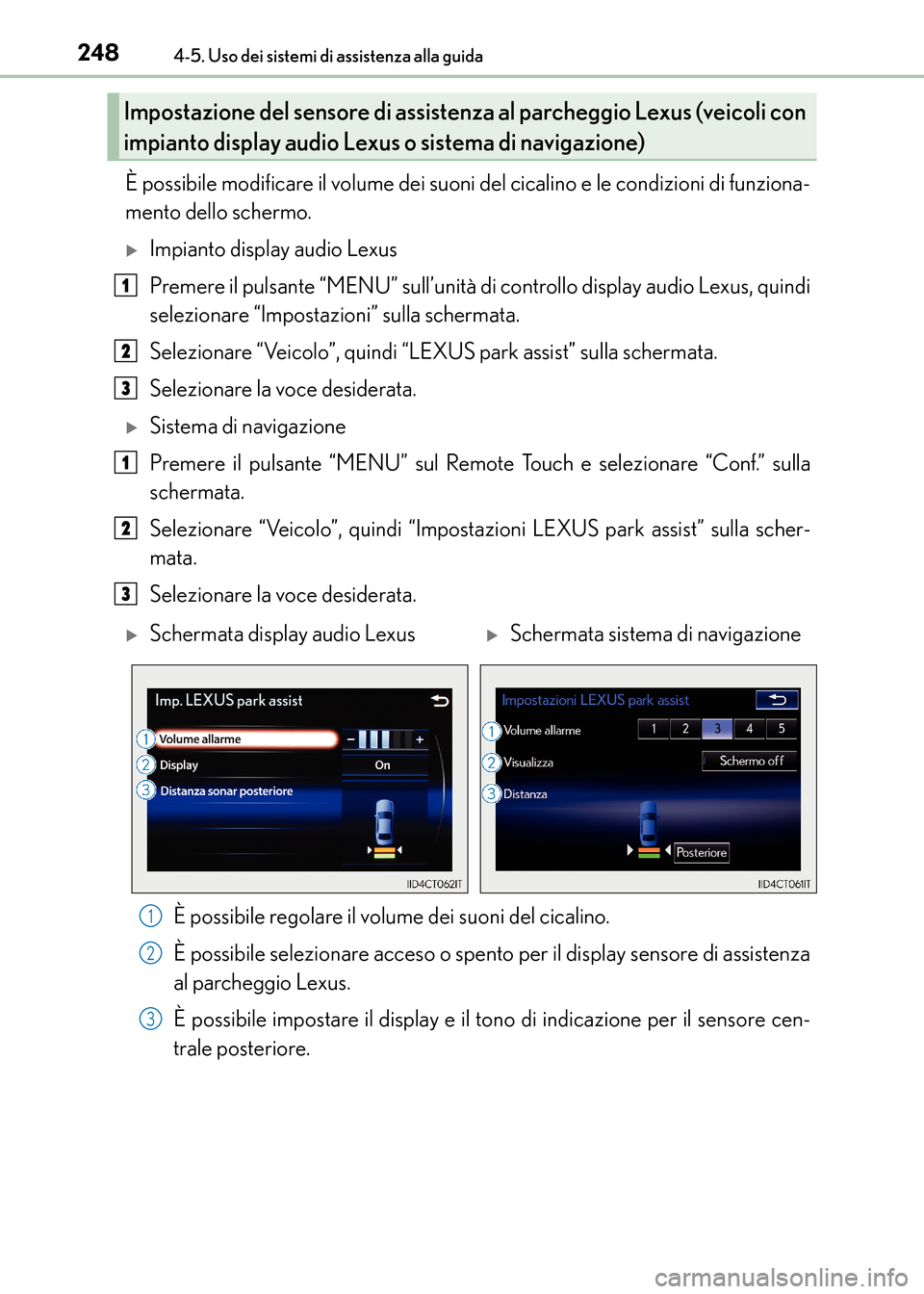

È possibile modificare il volume dei suoni del cicalino e le condizioni di funziona-
mento dello schermo.
XImpianto display audio Lexus
Premere il pulsante “MENU” sull’unità di controllo display audio Lexus, quindi
selezionare “Impostazioni” sulla schermata.
Selezionare “Veicolo”, quindi “LEXUS park assist” sulla schermata.
Selezionare la voce desiderata.
XSistema di navigazione
Premere il pulsante “MENU” sul Remote Touch e selezionare “Conf.” sulla
schermata.
Selezionare “Veicolo”, quindi “Imposta zioni LEXUS park assist” sulla scher-
mata.
Selezionare la voce desiderata.
È possibile regolare il volume dei suoni del cicalino.
È possibile selezionare acceso o spento per il display sensore di assistenza
al parcheggio Lexus.
È possibile impostare il display e il tono di indicazione per il sensore cen-
trale posteriore.
Impostazione del sensore di assistenza al parcheggio Lexus (veicoli con
impianto display audio Lexu s o sistema di navigazione)
1
2
3
1
2
3
XSchermata display audio LexusXSchermata sistema di navigazione
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 248 Thursday, April 14, 201 6 9:14 AM
