2017 Lexus CT200h Manuale del proprietario (in Italian)

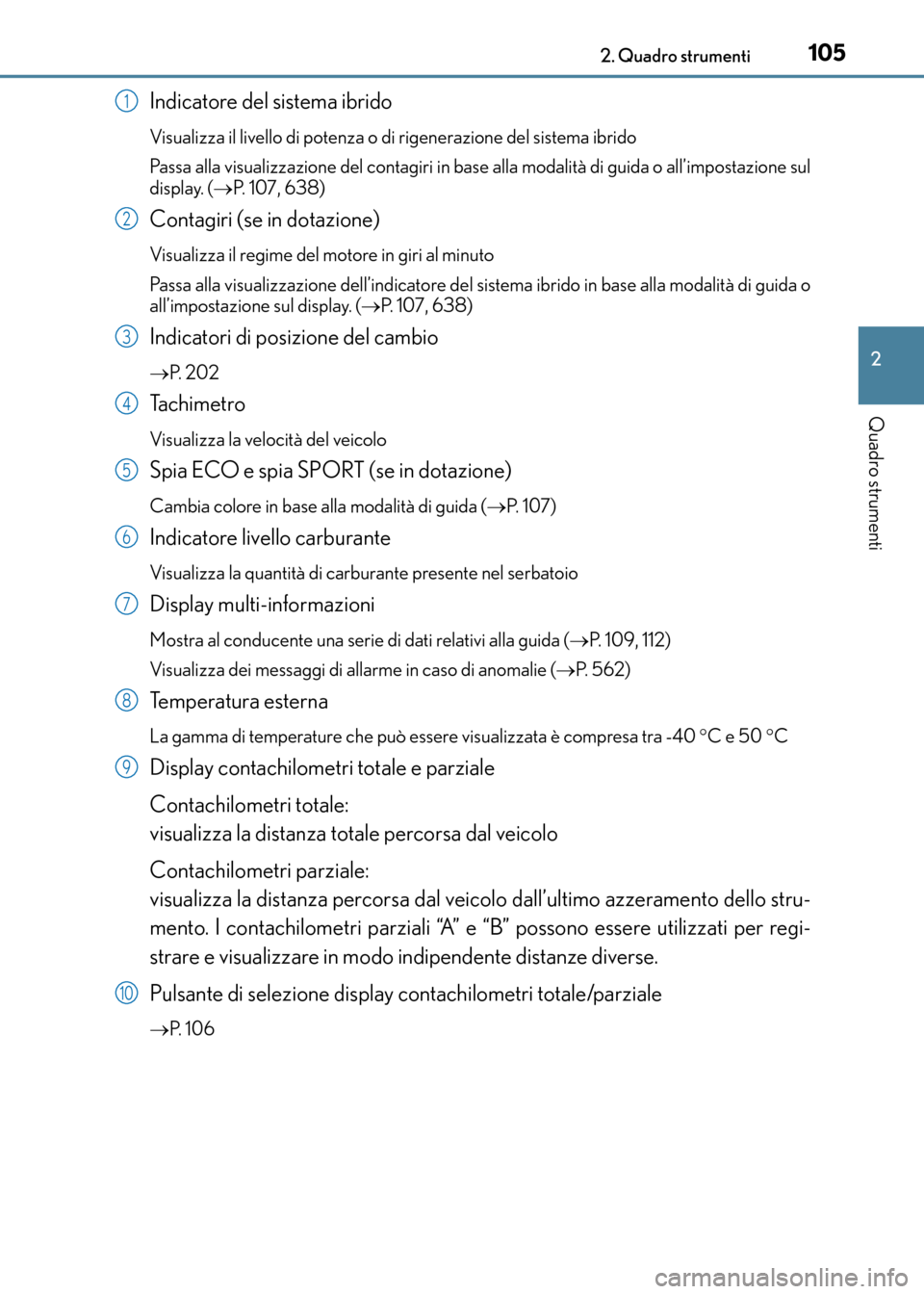

1052. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Indicatore del sistema ibrido
Visualizza il livello di potenza o di rigenerazione del sistema ibrido
Passa alla visualizzazione del contagiri in base alla modalità di guida o all’impostazione sul
display. (→P. 107, 638)
Contagiri (se in dotazione)
Visualizza il regime del motore in giri al minuto
Passa alla visualizzazione dell’indicatore del sistema ibrido in base alla modalità di guida o
all’impostazione sul display. ( →P. 107, 638)
Indicatori di posizione del cambio
→P. 2 0 2
Ta c h i m e t r o
Visualizza la velocità del veicolo
Spia ECO e spia SPORT (se in dotazione)
Cambia colore in base alla modalità di guida ( →P. 1 0 7 )
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida ( →P. 1 0 9 , 1 1 2 )
Visualizza dei messaggi di allarme in caso di anomalie ( →P. 5 6 2 )
Te m p e r a t u r a e s t e r n a
La gamma di temperature che può essere visualizzata è compresa tra -40 °C e 50 °C
Display contachilometri totale e parziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal ve icolo dall’ultimo azzeramento dello stru-
mento. I contachilometri parziali “A” e “B” possono essere utilizzati per regi-
strare e visualizzare in modo indipendente distanze diverse.
Pulsante di selezione display contachilometri totale/parziale
→ P. 1 0 6
1
2
3
4
5
6
7
8
9
10
CT200h_OM_OM99N10L_(EL).book Page 105 Thursday, April 14, 201 6 9:14 AM

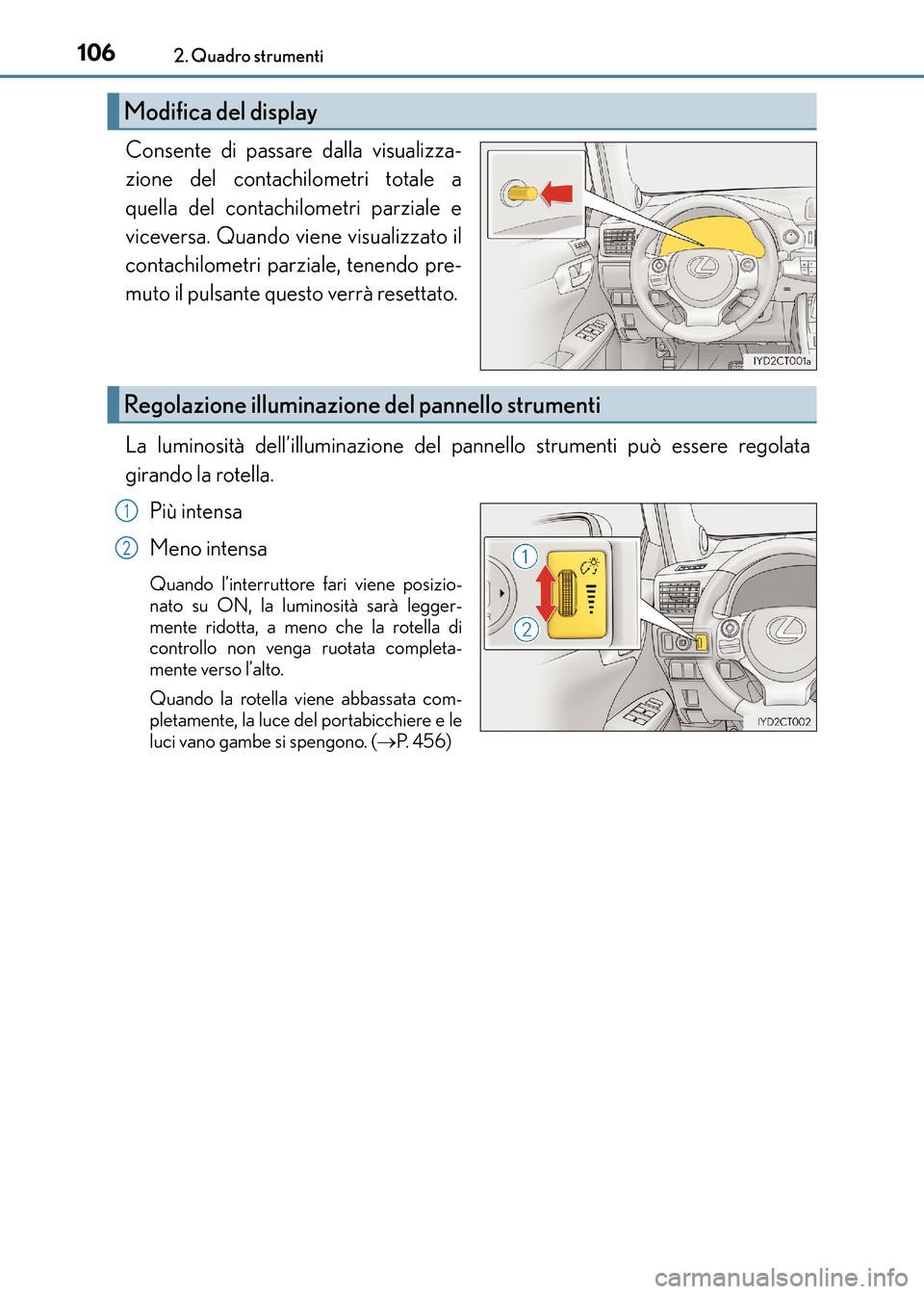

1062. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Consente di passare dalla visualizza-
zione del contachilometri totale a
quella del contachilometri parziale e
viceversa. Quando viene visualizzato il
contachilometri parziale, tenendo pre-
muto il pulsante questo verrà resettato.
La luminosità dell’illuminazione del pannello strumenti può essere regolata
girando la rotella. Più intensa
Meno intensa
Quando l’interruttore fari viene posizio-
nato su ON, la luminosità sarà legger-
mente ridotta, a meno che la rotella di
controllo non venga ruotata completa-
mente verso l’alto.
Quando la rotella viene abbassata com-
pletamente, la luce del portabicchiere e le
luci vano gambe si spengono. ( →P. 4 5 6 )
Modifica del display
Regolazione illuminazione del pannello strumenti
1
2
CT200h_OM_OM99N10L_(EL).book Page 106 Thursday, April 14, 201 6 9:14 AM

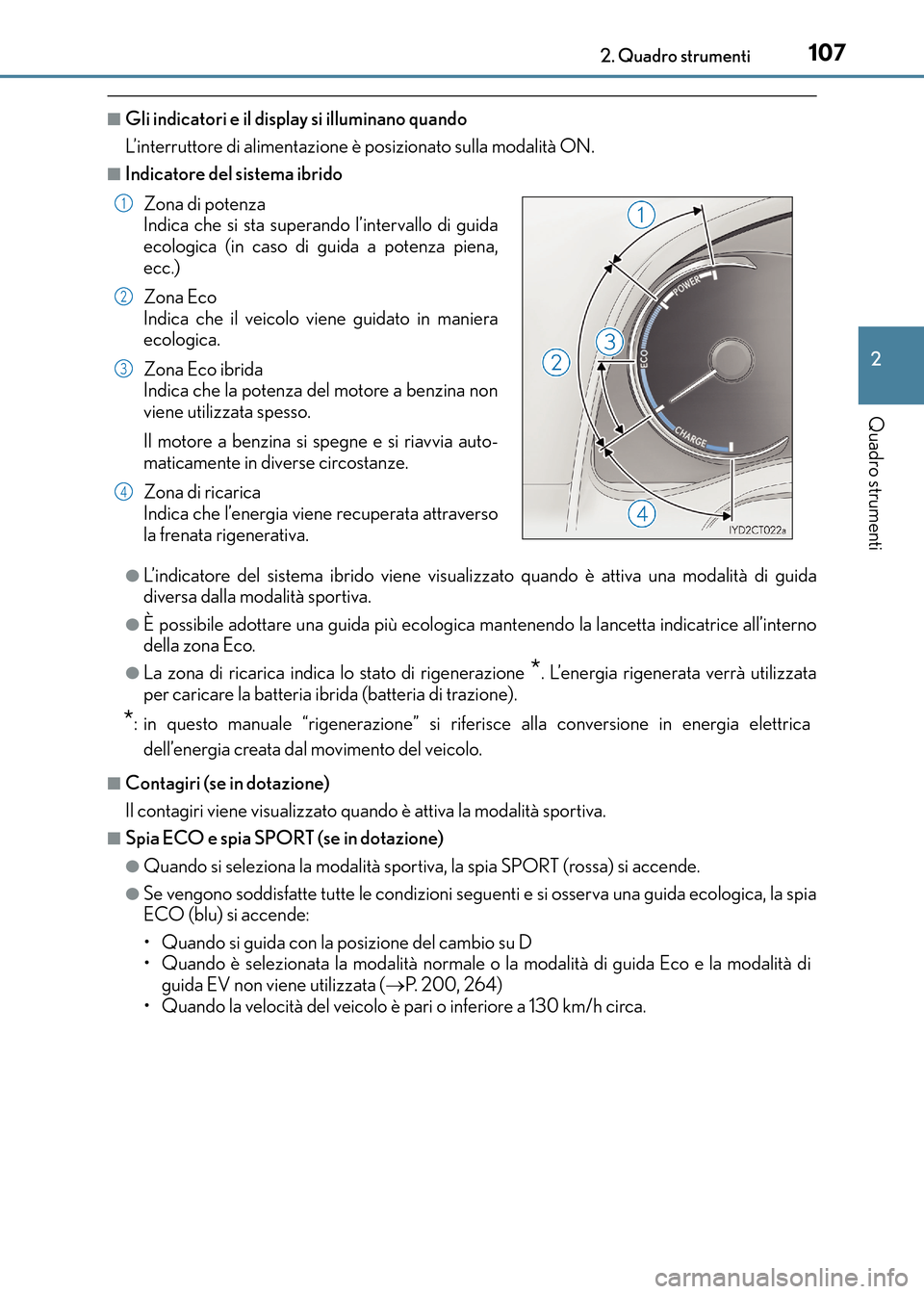

1072. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
■Gli indicatori e il display si illuminano quando
L’interruttore di alimentazione è posizionato sulla modalità ON.
■Indicatore del sistema ibrido
●L’indicatore del sistema ibrido viene visualizzato quando è attiva una modalità di guida
diversa dalla modalità sportiva.
●È possibile adottare una guida più ecologica mantenendo la lancetta indicatrice all’interno
della zona Eco.
●La zona di ricarica indica lo stato di rigenerazione *. L’energia rigenerata verrà utilizzata
per caricare la batteria ibrida (batteria di trazione).
*: in questo manuale “rigenerazione” si riferi sce alla conversione in energia elettrica
dell’energia creata dal movimento del veicolo.
■Contagiri (se in dotazione)
Il contagiri viene visualizzato quando è attiva la modalità sportiva.
■Spia ECO e spia SPORT (se in dotazione)
●Quando si seleziona la modalità sportiva, la spia SPORT (rossa) si accende.
●Se vengono soddisfatte tutte le condizioni segu enti e si osserva una guida ecologica, la spia
ECO (blu) si accende:
• Quando si guida con la posizione del cambio su D
• Quando è selezionata la modalità normale o la modalità di guida Eco e la modalità di guida EV non viene utilizzata ( →P. 200, 264)
• Quando la velocità del veicolo è pari o inferiore a 130 km/h circa. Zona di potenza
Indica che si sta superando l’intervallo di guida
ecologica (in caso di guida a potenza piena,
ecc.)
Zona Eco
Indica che il veicolo vi ene guidato in maniera
ecologica.
Zona Eco ibrida
Indica che la potenza del motore a benzina non
viene utilizzata spesso.
Il motore a benzina si spegne e si riavvia auto-
maticamente in diverse circostanze.
Zona di ricarica
Indica che l’energia viene recuperata attraverso
la frenata rigenerativa.
1
2
3
4
CT200h_OM_OM99N10L_(EL).book Page 107 Thursday, April 14, 201 6 9:14 AM

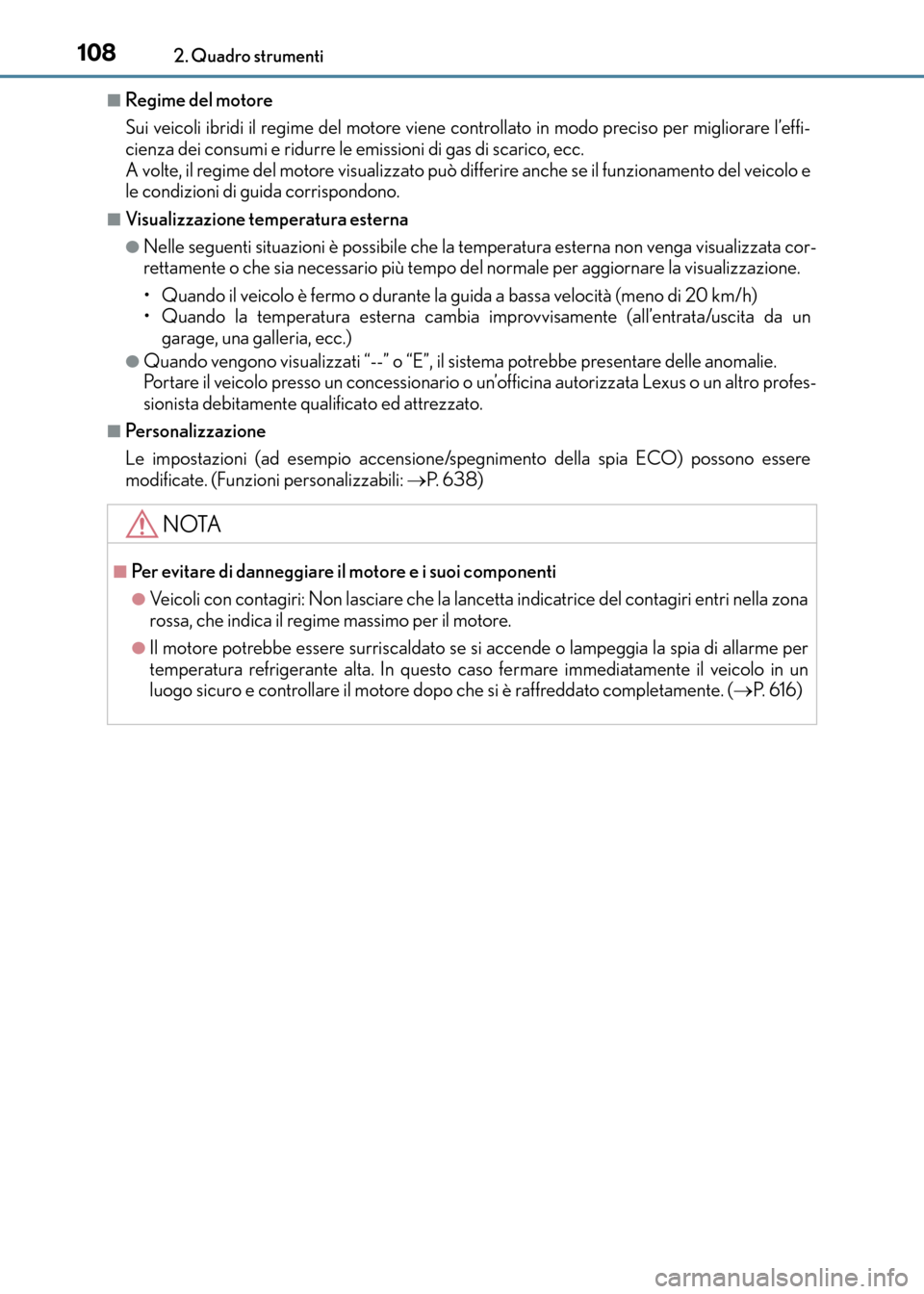

1082. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
■Regime del motore
Sui veicoli ibridi il regime del motore viene controllato in modo preciso per migliorare l’effi-
cienza dei consumi e ridurre le emissioni di gas di scarico, ecc.
A volte, il regime del motore visualizzato può differire anche se il funzionamento del veicolo e
le condizioni di guida corrispondono.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualizzata cor-
rettamente o che sia necessario più tempo del normale per aggiornare la visualizzazione.
• Quando il veicolo è fermo o durante la guida a bassa velocità (meno di 20 km/h)
• Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da ungarage, una galleria, ecc.)
●Quando vengono visualizzati “--” o “E”, il sistema potrebbe presentare delle anomalie.
Portare il veicolo presso un concessionario o un’officina autorizzata Lexus o un altro profes-
sionista debitamente qualificato ed attrezzato.
■Personalizzazione
Le impostazioni (ad esempio accensione/spegnimento della spia ECO) possono essere
modificate. (Funzioni personalizzabili: →P. 6 3 8 )
NOTA
■Per evitare di danneggiare il motore e i suoi componenti
●Veicoli con contagiri: Non lasciare che la lanc etta indicatrice del contagiri entri nella zona
rossa, che indica il regime massimo per il motore.
●Il motore potrebbe essere surriscaldato se si accende o lampeggia la spia di allarme per
temperatura refrigerante alta. In questo caso fermare immediatamente il veicolo in un
luogo sicuro e controllare il motore dopo che si è raffreddato completamente. ( →P. 6 1 6 )
CT200h_OM_OM99N10L_(EL).book Page 108 Thursday, April 14, 201 6 9:14 AM

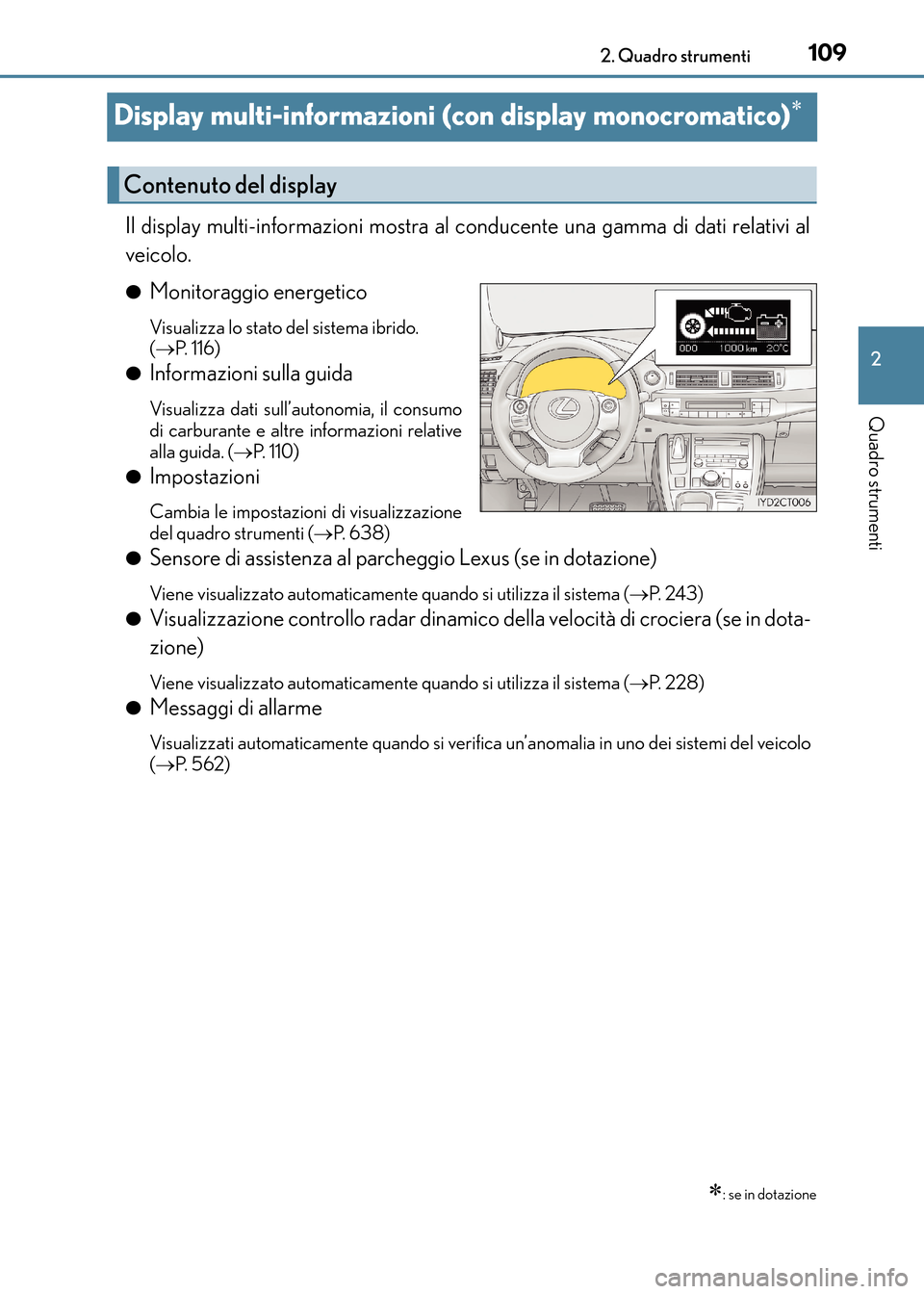

109
2
2. Quadro strumenti
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Display multi-informazioni (con display monocromatico)∗
Il display multi-informazioni mostra al conducente una gamma di dati relativi al
veicolo.
●Monitoraggio energetico
Visualizza lo stato del sistema ibrido.
(
→ P. 1 1 6 )
●
Informazioni sulla guida
Visualizza dati sull’autonomia, il consumo
di carburante e altre informazioni relative
alla guida. ( →P. 1 1 0 )
●
Impostazioni
Cambia le impostazioni di visualizzazione
del quadro strumenti ( →P. 6 3 8 )
●
Sensore di assistenza al parcheggio Lexus (se in dotazione)
Viene visualizzato automaticamente quando si utilizza il sistema ( →P. 2 4 3 )
●
Visualizzazione controllo radar dinamico della velocità di crociera (se in dota-
zione)
Viene visualizzato automaticamente quando si utilizza il sistema ( →P. 2 2 8 )
●
Messaggi di allarme
Visualizzati automaticamente quando si verifica un’anomalia in uno dei sistemi del veicolo
( → P. 5 6 2 )
∗: se in dotazione
Contenuto del display
CT200h_OM_OM99N10L_(EL).book Page 109 Thursday, April 14, 201 6 9:14 AM

1102. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Le informazioni visualizzate possono
essere alternate premendo l’interrut-
tore “DISP”.
■Monitoraggio energetico
→P. 116
■Consumo attuale di carburante/con sumo medio di carburante dopo
l’ultimo rifornimento
Visualizza il consumo attuale di carburante e il consumo medio di carburante
dopo l’ultimo rifornimento.
Usare il consumo medio di carburante visualizzato come riferimento.
■
Consumo medio di carburante
Visualizza il consumo medio di carburante dall’ultimo resettaggio della fun-
zione.
• Questa funzione può essere resettata premendo l’interruttore “DISP” per più di 1 secondo quando viene visualizzato il consumo medio di carburante.
• Usare il consumo medio di carburante visualizzato come riferimento.
■
Autonomia
Visualizza la distanza massima stimata percorribile con la quantità di carbu-
rante rimasta.
• Questa distanza viene calcolata in base al consumo medio di carburante. Di conseguenza, la distanza effettiva percorribile può essere diversa da quella visualiz-
zata.
• Se la quantità di carburante aggiunta nel serbatoio durante il rifornimento è minima, il display potrebbe non essere aggiornato.
Quando si fa rifornimento, spegnere l’inte rruttore di alimentazione. Se si fa riforni-
mento senza spegnere l’interruttore di a limentazione, il display potrebbe non essere
aggiornato.
■
Te m p o t r a s c o r s o
Visualizza il tempo trascorso dall’avviamento del sistema ibrido o dall’ultimo
resettaggio della funzione.
Questa funzione può essere resettata premendo l’interruttore “DISP” per più di 1
secondo quando è visualizzato il tempo trascorso.
Informazioni sulla guida
CT200h_OM_OM99N10L_(EL).book Page 110 Thursday, April 14, 201 6 9:14 AM

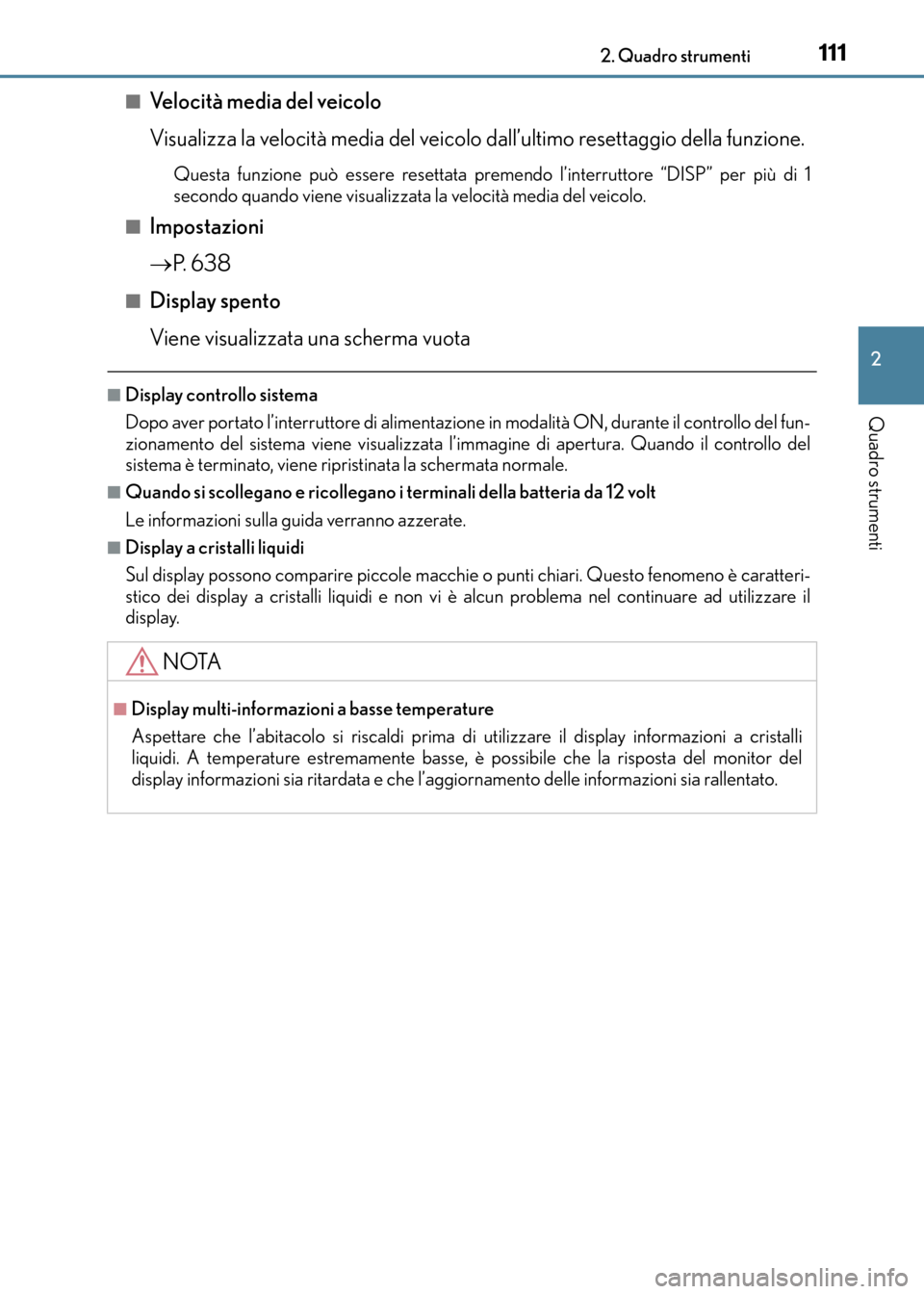

1112. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)■
Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo resettaggio della funzione.
Questa funzione può essere resettata premendo l’interruttore “DISP” per più di 1
secondo quando viene visualizzata la velocità media del veicolo.
■
Impostazioni
→ P. 638
■Display spento
Viene visualizzata una scherma vuota
■Display controllo sistema
Dopo aver portato l’interruttore di alimentazione in modalità ON, durante il controllo del fun-
zionamento del sistema viene visualizzata l’i mmagine di apertura. Quando il controllo del
sistema è terminato, viene ripristinata la schermata normale.
■Quando si scollegano e ricollegano i terminali della batteria da 12 volt
Le informazioni sulla guida verranno azzerate.
■Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è caratteri-
stico dei display a cristalli liquidi e non vi è alcun problema nel continuare ad utilizzare il
display.
NOTA
■Display multi-informazioni a basse temperature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display informazioni a cristalli
liquidi. A temperature estremamente basse, è possibile che la risposta del monitor del
display informazioni sia ritardata e che l’aggi ornamento delle informazioni sia rallentato.
CT200h_OM_OM99N10L_(EL).book Page 111 Thursday, April 14, 201 6 9:14 AM

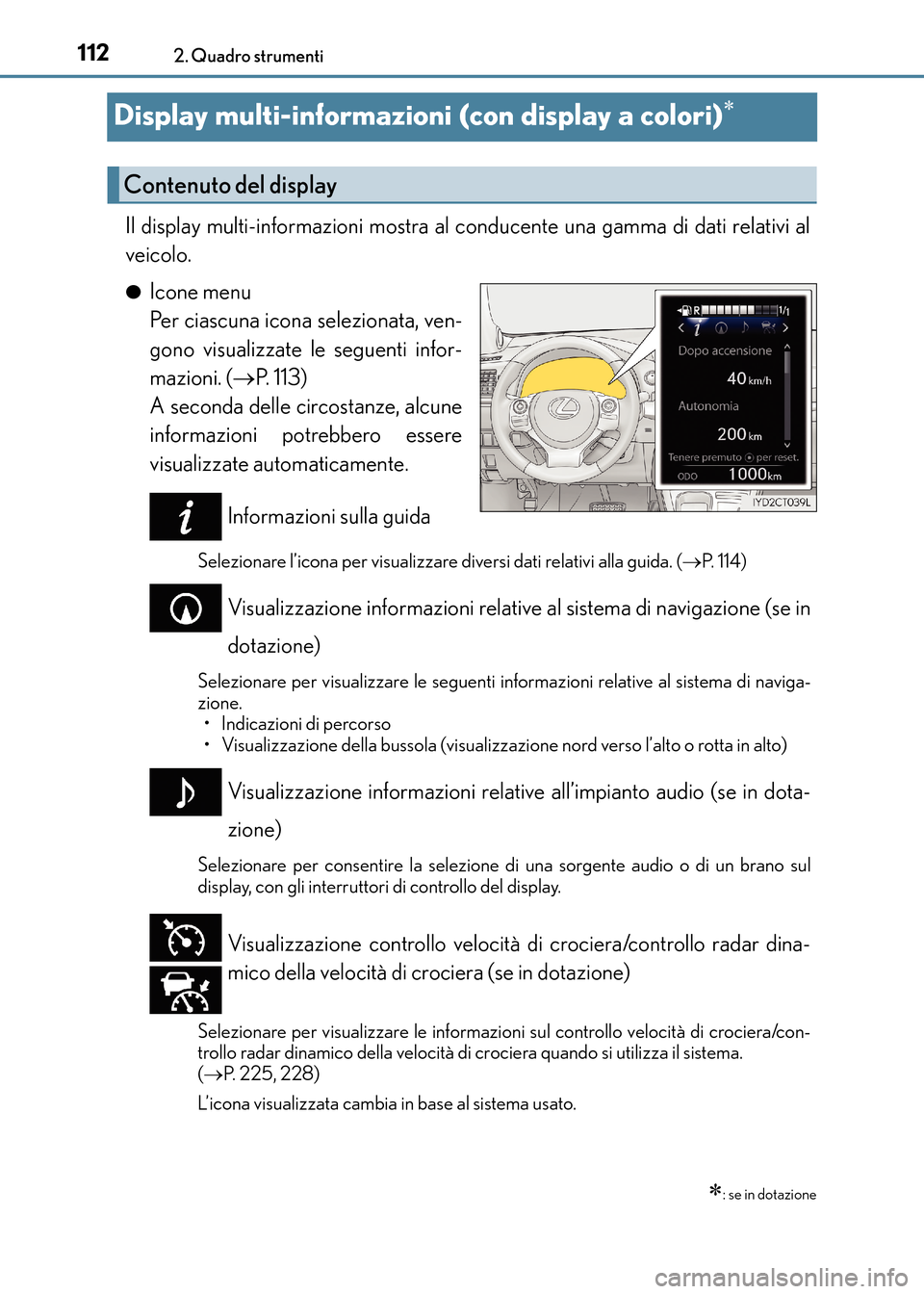

1122. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
Display multi-informazioni (con display a colori)∗
Il display multi-informazioni mostra al conducente una gamma di dati relativi al
veicolo.
●Icone menu
Per ciascuna icona selezionata, ven-
gono visualizzate le seguenti infor-
mazioni. (→P. 113)
A seconda delle circostanze, alcune
informazioni potrebbero essere
visualizzate automaticamente.
Informazioni sulla guida
Selezionare l’icona per visualizzare diversi dati relativi alla guida. ( →P. 1 1 4 )
Visualizzazione informazioni relative al sistema di navigazione (se in
dotazione)
Selezionare per visualizzare le seguenti informazioni relative al sistema di naviga-
zione.
• Indicazioni di percorso
• Visualizzazione della bussola (visualizzazione nord verso l’alto o rotta in alto)
Visualizzazione informazioni relative all’impianto audio (se in dota-
zione)
Selezionare per consentire la selezione di una sorgente audio o di un brano sul
display, con gli interruttori di controllo del display.
Selezionare per visualizzare le informazioni sul controllo velocità di crociera/con-
trollo radar dinamico della velocità di crociera quando si utilizza il sistema.
(→ P. 225, 228)
L’icona visualizzata cambia in base al sistema usato.
∗: se in dotazione
Contenuto del display
Visualizzazione controllo velocità di crociera/controllo radar dina-
mico della velocità di crociera (se in dotazione)
CT200h_OM_OM99N10L_(EL).book Page 112 Thursday, April 14, 201 6 9:14 AM
