5137-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

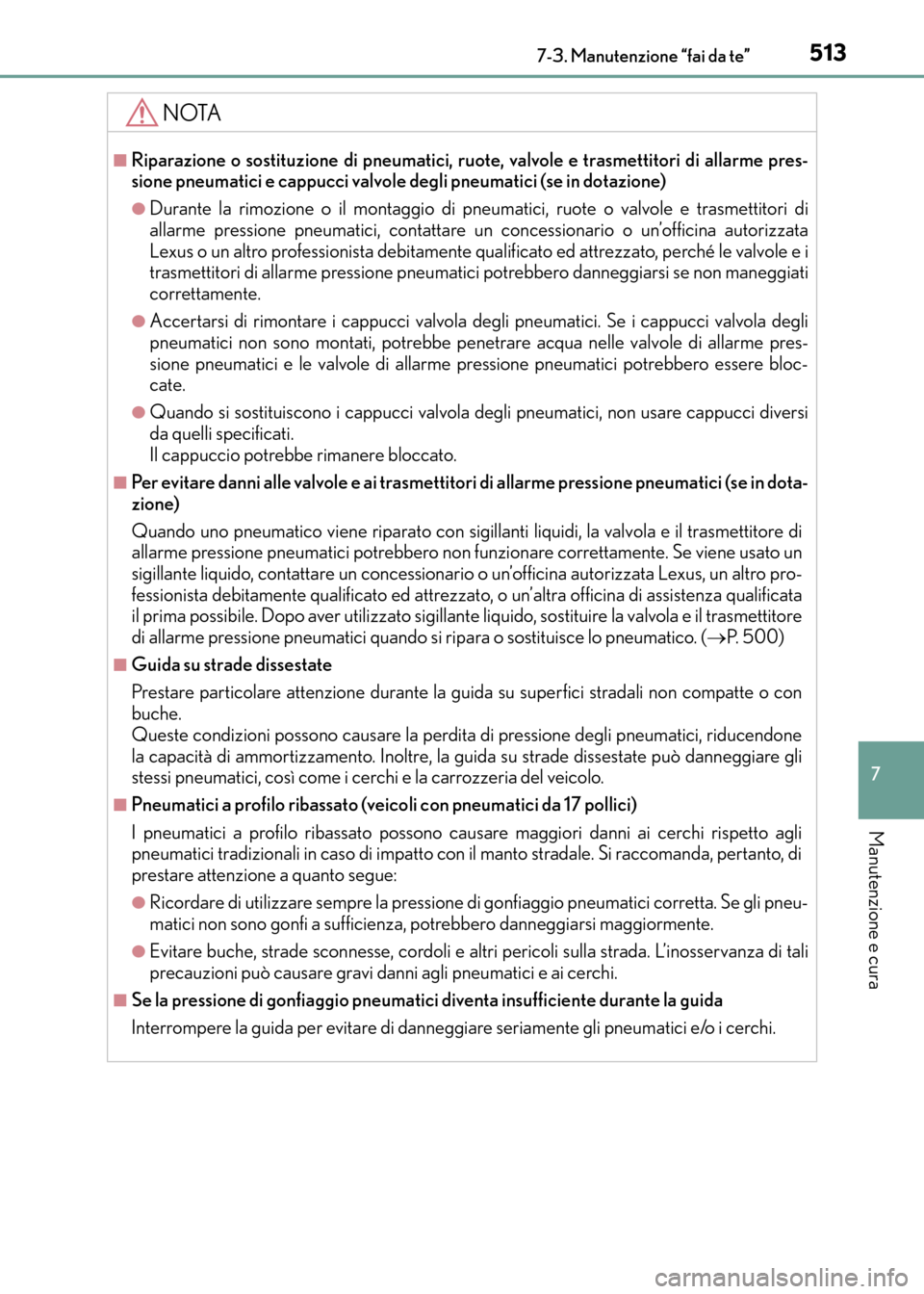

NOTA
■Riparazione o sostituzione di pneumatici, ruote, valvole e trasmettitori di allarme pres-
sione pneumatici e cappucci valvole degli pneumatici (se in dotazione)
●Durante la rimozione o il montaggio di pneumatici, ruote o valvole e trasmettitori di
allarme pressione pneumatici, contattare un concessionario o un’officina autorizzata
Lexus o un altro professionista debitamente qualificato ed attrezzato, perché le valvole e i
trasmettitori di allarme pressione pneumatici potrebbero danneggiarsi se non maneggiati
correttamente.
●Accertarsi di rimontare i cappucci valvola degli pneumatici. Se i cappucci valvola degli
pneumatici non sono montati, potrebbe penetrare acqua nelle valvole di allarme pres-
sione pneumatici e le valvole di allarme pressione pneumatici potrebbero essere bloc-
cate.
●Quando si sostituiscono i cappucci valvola degli pneumatici, non usare cappucci diversi
da quelli specificati.
Il cappuccio potrebbe rimanere bloccato.
■Per evitare danni alle valvole e ai trasmettitori di allarme pressione pneumatici (se in dota-
zione)
Quando uno pneumatico viene riparato con sigillanti liquidi, la valvola e il trasmettitore di
allarme pressione pneumatici potrebbero non funzionare correttamente. Se viene usato un
sigillante liquido, contattare un concessionario o un’officina autorizzata Lexus, un altro pro-
fessionista debitamente qualificato ed attrezzato, o un’altra officina di assistenza qualificata
il prima possibile. Dopo aver utilizzato sigillante liquido, sostituire la valvola e il trasmettitore
di allarme pressione pneumatici quando si ripara o sostituisce lo pneumatico. ( →P. 500)
■Guida su strade dissestate
Prestare particolare attenzione durante la guida su superfici stradali non compatte o con
buche.
Queste condizioni possono causare la perdita di pressione degli pneumatici, riducendone
la capacità di ammortizzamento. Inoltre, la guida su strade dissestate può danneggiare gli
stessi pneumatici, così come i cerchi e la carrozzeria del veicolo.
■Pneumatici a profilo ribassato (veicoli con pneumatici da 17 pollici)
I pneumatici a profilo ribassato possono causare maggiori danni ai cerchi rispetto agli
pneumatici tradizionali in caso di impatto con il manto stradale. Si raccomanda, pertanto, di
prestare attenzione a quanto segue:
●Ricordare di utilizzare sempre la pressione di gonfiaggio pneumatici corretta. Se gli pneu-
matici non sono gonfi a sufficienza, potrebbero danneggiarsi maggiormente.
●Evitare buche, strade sconnesse, cordoli e altri pericoli sulla strada. L’inosservanza di tali
precauzioni può causare gravi danni agli pneumatici e ai cerchi.
■Se la pressione di gonfiaggio pneumatici diventa insufficiente durante la guida
Interrompere la guida per evitare di danneggiare seriamente gli pneumatici e/o i cerchi.
CT200h_OM_OM99N10L_(EL).book Page 513 Thursday, April 14, 201 6 9:14 AM

5147-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

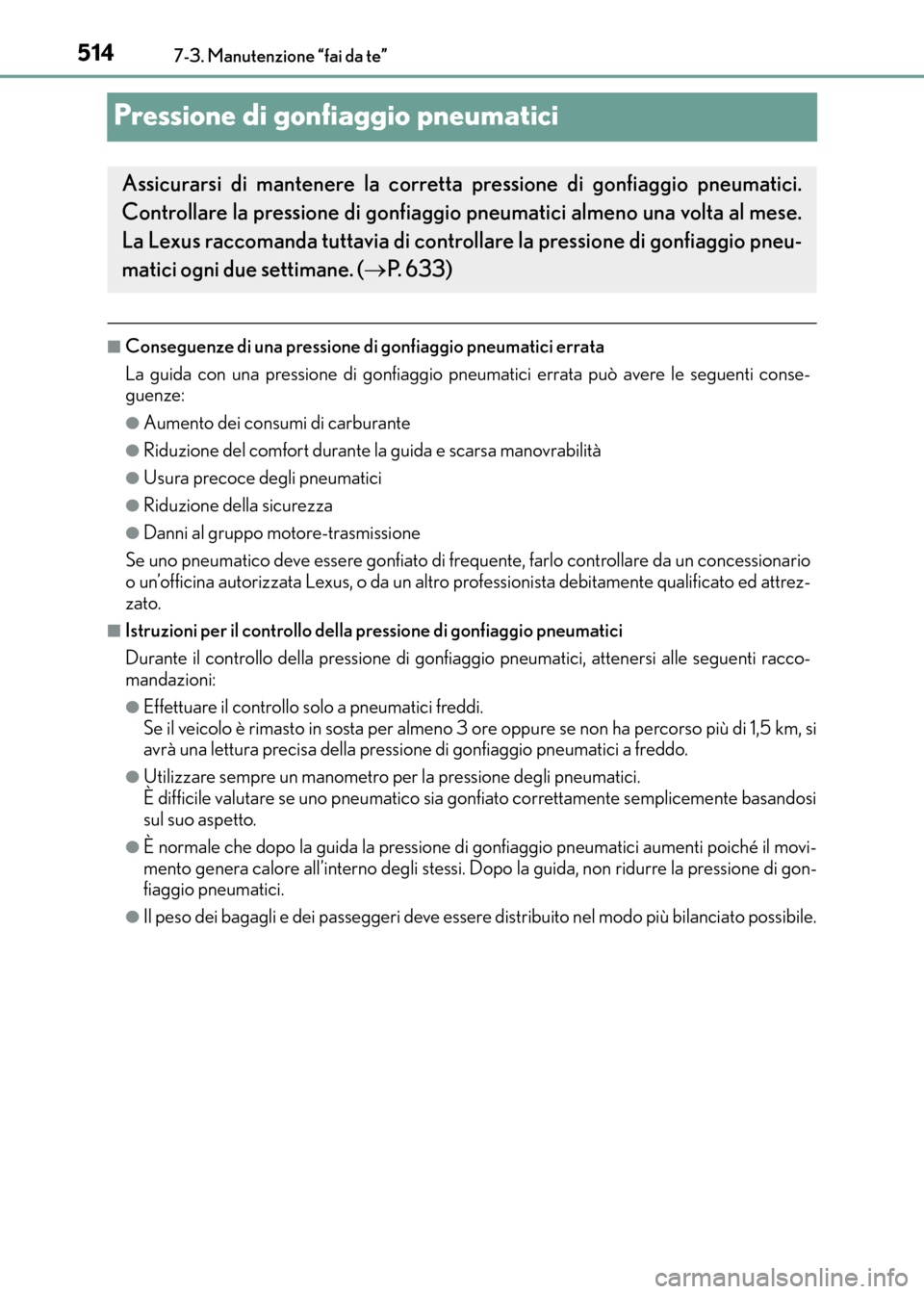

Pressione di gonfiaggio pneumatici
■Conseguenze di una pressione di gonfiaggio pneumatici errata
La guida con una pressione di gonfiaggio pneumatici errata può avere le seguenti conse-
guenze:
●Aumento dei consumi di carburante
●Riduzione del comfort durante la guida e scarsa manovrabilità
●Usura precoce degli pneumatici
●Riduzione della sicurezza
●Danni al gruppo motore-trasmissione
Se uno pneumatico deve essere gonfiato di frequente, farlo controllare da un concessionario
o un’officina autorizzata Lexus, o da un altro professionista debitamente qualificato ed attrez-
zato.
■Istruzioni per il controllo della pressione di gonfiaggio pneumatici
Durante il controllo della pressione di gonfiaggio pneumatici, attenersi alle seguenti racco-
mandazioni:
●Effettuare il controllo solo a pneumatici freddi.
Se il veicolo è rimasto in sosta per almeno 3 ore oppure se non ha percorso più di 1,5 km, si
avrà una lettura precisa della pressione di gonfiaggio pneumatici a freddo.
●Utilizzare sempre un manometro per la pressione degli pneumatici.
È difficile valutare se uno pneumatico sia go nfiato correttamente semplicemente basandosi
sul suo aspetto.
●È normale che dopo la guida la pressione di gonfiaggio pneumatici aumenti poiché il movi-
mento genera calore all’interno degli stessi. Dopo la guida, non ridurre la pressione di gon-
fiaggio pneumatici.
●Il peso dei bagagli e dei passeggeri deve essere distribuito nel modo più bilanciato possibile.
Assicurarsi di mantenere la corretta pressione di gonfiaggio pneumatici.
Controllare la pressione di gonfiaggio pneumatici almeno una volta al mese.
La Lexus raccomanda tuttavia di controllare la pressione di gonfiaggio pneu-
matici ogni due settimane. ( →P. 6 3 3 )
CT200h_OM_OM99N10L_(EL).book Page 514 Thursday, April 14, 201 6 9:14 AM

5157-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura
AVVISO
■La corretta pressione è essenziale per conservare le prestazioni degli pneumatici
Mantenere sempre gli pneumatici gonfiati alla pressione corretta.
Se la pressione degli pneumatici non fosse corretta, si potrebbero verificare le seguenti
situazioni che a loro volta potrebbero causare incidenti con lesioni gravi, anche letali:
●Usura eccessiva
●Usura irregolare
●Scarsa manovrabilità
●Possibilità di scoppio di uno pneumatico a seguito del suo surriscaldamento
●Fuoriuscita d’aria tra lo pneumatico e il cerchio
●Deformazione del cerchio e/o danno allo pneumatico
●Maggiore possibilità di danni agli pneumatici durante la guida (a causa di asperità del
manto stradale, giunti di dilatazione, cordoli stradali taglienti, ecc.)
NOTA
■Durante il controllo e la regolazione della pressione di gonfiaggio pneumatici
Ricordarsi di riposizionare i cappucci valvola degli pneumatici.
Se i cappucci valvola non vengono riposizionati, polvere o umidità possono penetrare nelle
valvole e causare perdita d’aria con conseguente riduzione della pressione di gonfiaggio
pneumatici.
CT200h_OM_OM99N10L_(EL).book Page 515 Thursday, April 14, 201 6 9:14 AM

5167-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

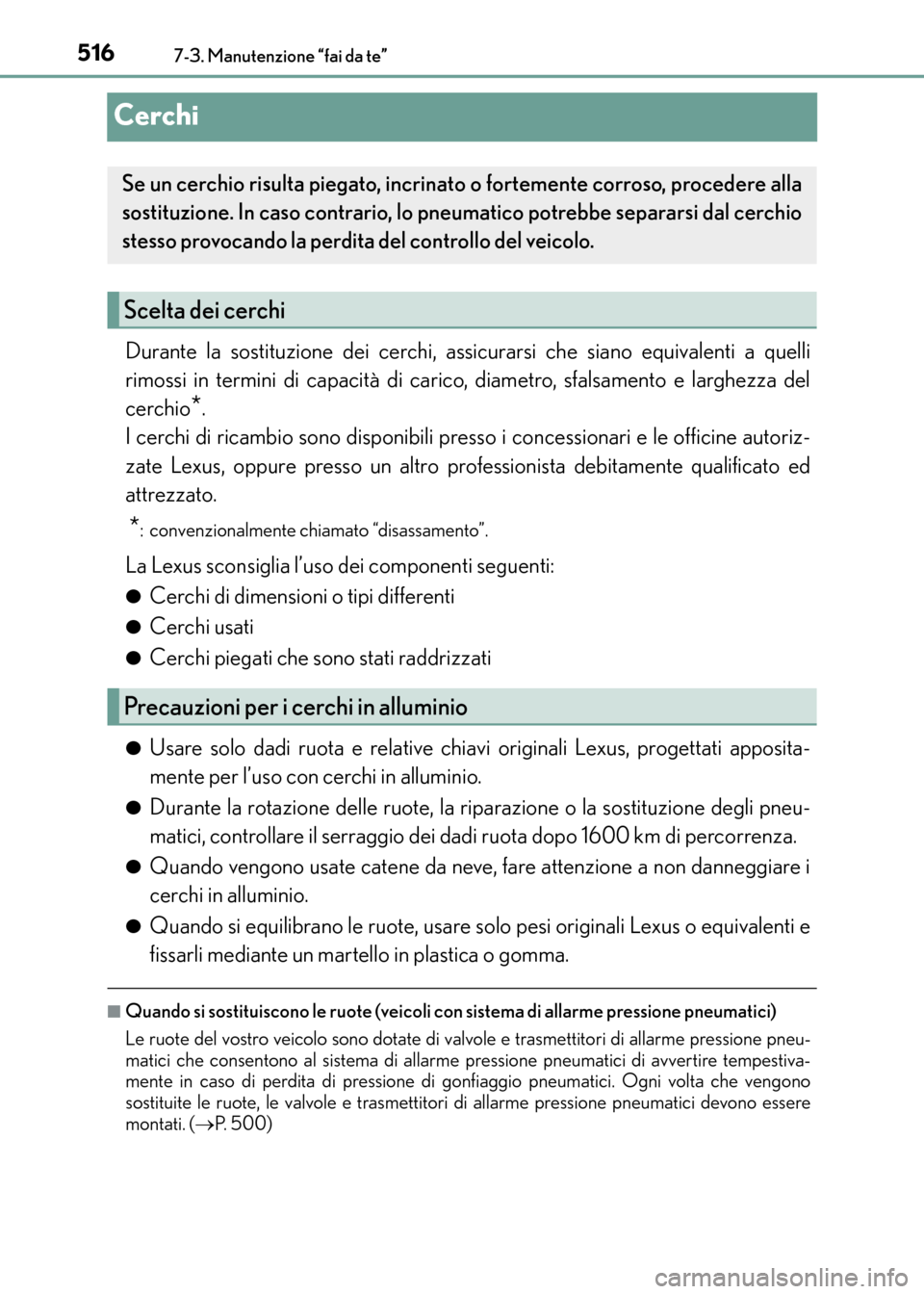

Cerchi
Durante la sostituzione dei cerchi, assicurarsi che siano equivalenti a quelli
rimossi in termini di capacità di carico, diametro, sfalsamento e larghezza del
cerchio
*.
I cerchi di ricambio sono disponibili presso i concessionari e le officine autoriz-
zate Lexus, oppure presso un altro professionista debitamente qualificato ed
attrezzato.
*: convenzionalmente chia mato “disassamento”.
La Lexus sconsiglia l’uso dei componenti seguenti:
●Cerchi di dimensioni o tipi differenti
●Cerchi usati
●Cerchi piegati che sono stati raddrizzati
●Usare solo dadi ruota e relative chiavi originali Lexus, progettati apposita-
mente per l’uso con cerchi in alluminio.
●Durante la rotazione delle ruote, la riparazione o la sostituzione degli pneu-
matici, controllare il serraggio dei dadi ruota dopo 1600 km di percorrenza.
●Quando vengono usate catene da neve, fare attenzione a non danneggiare i
cerchi in alluminio.
●Quando si equilibrano le ruote, usare solo pesi originali Lexus o equivalenti e
fissarli mediante un martello in plastica o gomma.
■Quando si sostituiscono le ruote (veicoli con sistema di allarme pressione pneumatici)
Le ruote del vostro veicolo sono dotate di valvole e trasmettitori di allarme pressione pneu-
matici che consentono al sistema di allarme pressione pneumatici di avvertire tempestiva-
mente in caso di perdita di pressione di gonfiaggio pneumatici. Ogni volta che vengono
sostituite le ruote, le valvole e trasmettitori di allarme pressione pneumatici devono essere
montati. (→P. 500)
Se un cerchio risulta piegato, incrinat o o fortemente corroso, procedere alla
sostituzione. In caso contrario, lo pn eumatico potrebbe separarsi dal cerchio
stesso provocando la perdita del controllo del veicolo.
Scelta dei cerchi
Precauzioni per i cerchi in alluminio
CT200h_OM_OM99N10L_(EL).book Page 516 Thursday, April 14, 201 6 9:14 AM

5177-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

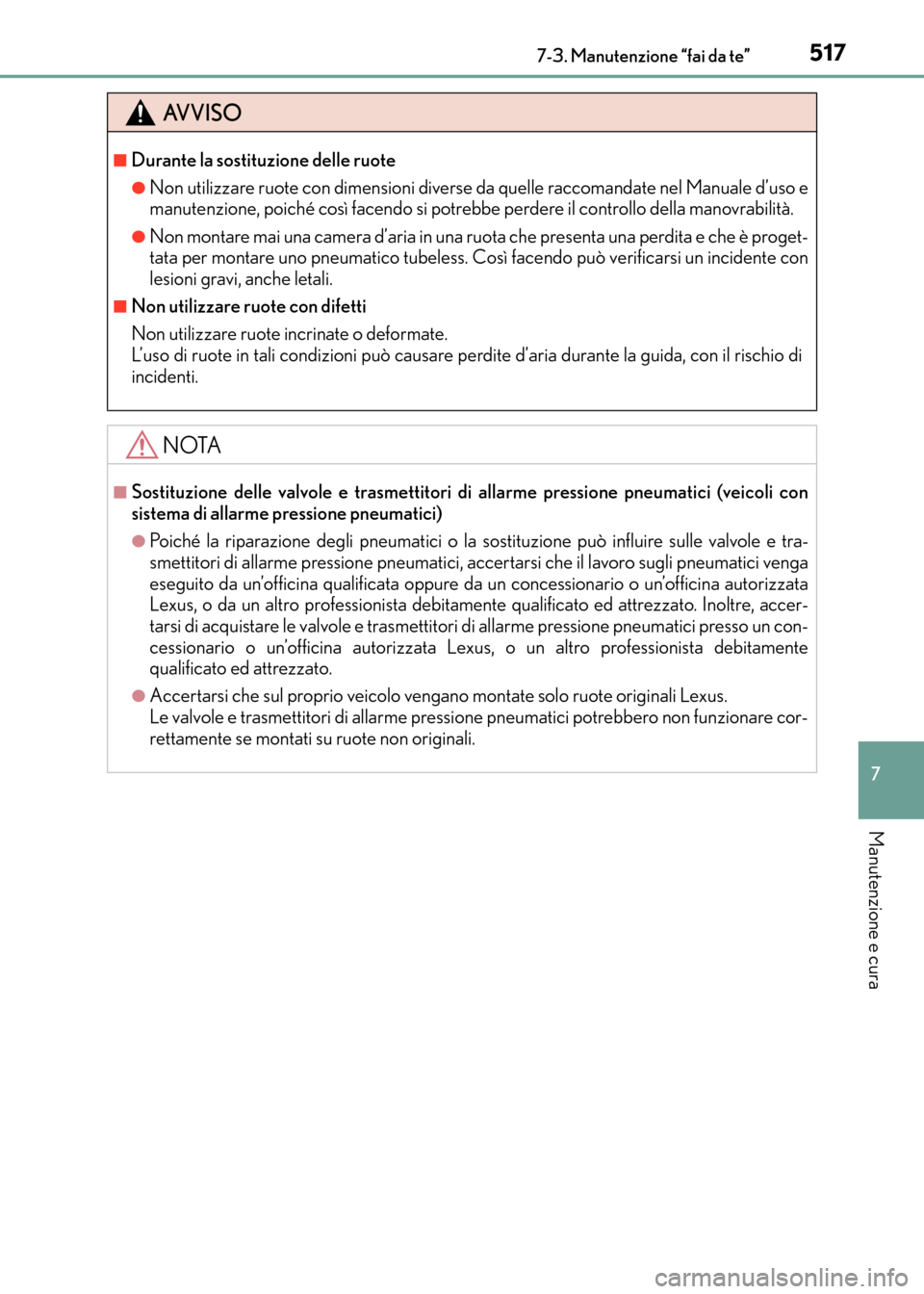

AVVISO
■Durante la sostituzione delle ruote
●Non utilizzare ruote con dimensioni diverse da quelle raccomandate nel Manuale d’uso e
manutenzione, poiché così facendo si potrebbe perdere il controllo della manovrabilità.
●Non montare mai una camera d’aria in una ruota che presenta una perdita e che è proget-
tata per montare uno pneumatico tubeless. Così facendo può verificarsi un incidente con
lesioni gravi, anche letali.
■Non utilizzare ruote con difetti
Non utilizzare ruote incrinate o deformate.
L’uso di ruote in tali condizioni può causare perdite d’aria durante la guida, con il rischio di
incidenti.
NOTA
■Sostituzione delle valvole e trasmettitori di allarme pressione pneumatici (veicoli con
sistema di allarme pressione pneumatici)
●Poiché la riparazione degli pneumatici o la sostituzione può influire sulle valvole e tra-
smettitori di allarme pressione pneumatici, accertarsi che il lavoro sugli pneumatici venga
eseguito da un’officina qualificata oppure da un concessionario o un’officina autorizzata
Lexus, o da un altro professionista debitamente qualificato ed attrezzato. Inoltre, accer-
tarsi di acquistare le valvole e trasmettitori di allarme pressione pneumatici presso un con-
cessionario o un’officina autorizzata Lexus, o un altro professionista debitamente
qualificato ed attrezzato.
●Accertarsi che sul proprio veicolo vengano montate solo ruote originali Lexus.
Le valvole e trasmettitori di allarme pression e pneumatici potrebbero non funzionare cor-
rettamente se montati su ruote non originali.
CT200h_OM_OM99N10L_(EL).book Page 517 Thursday, April 14, 201 6 9:14 AM

5187-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)

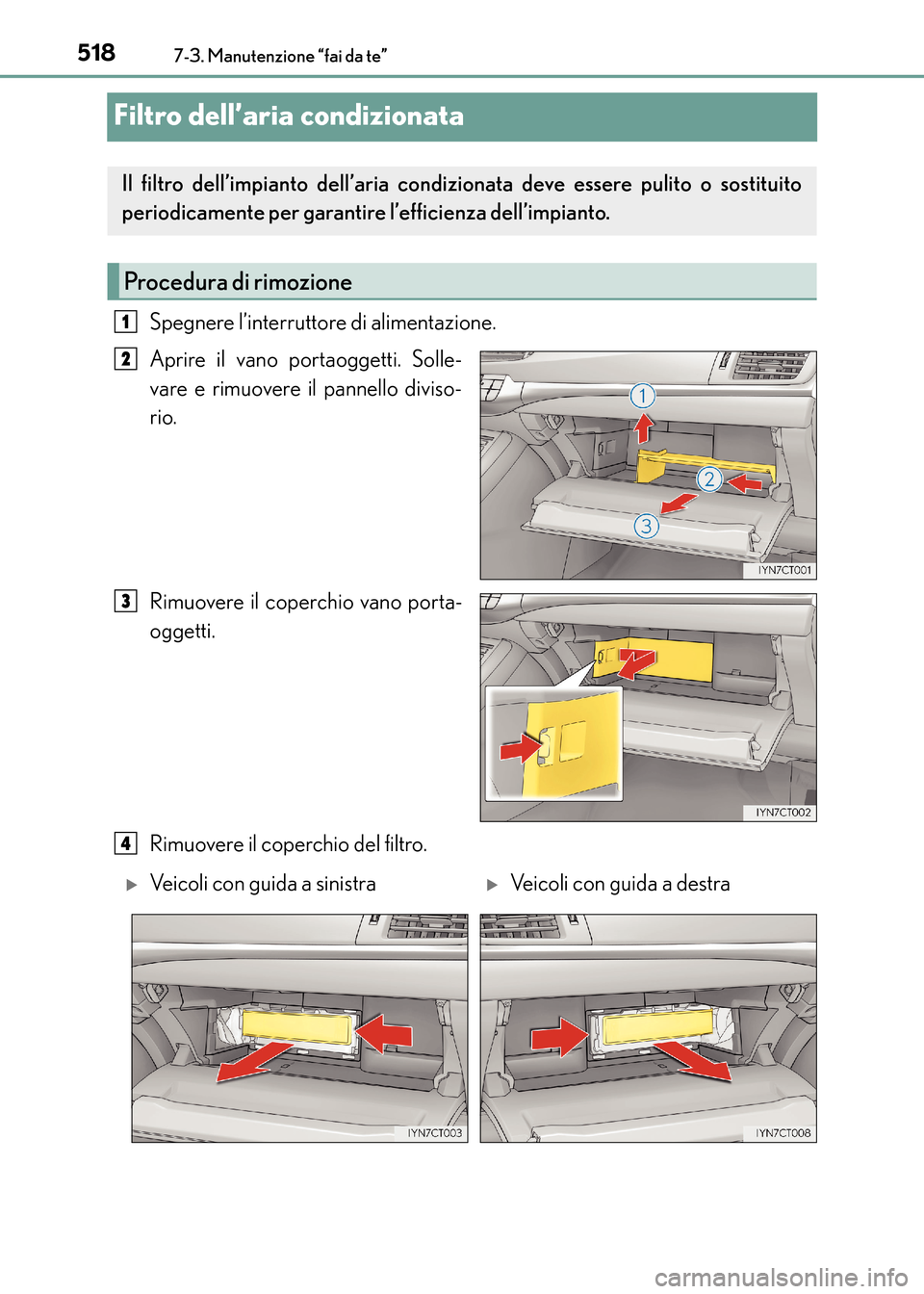

Filtro dell’aria condizionata
Spegnere l’interruttore di alimentazione.
Aprire il vano portaoggetti. Solle-
vare e rimuovere il pannello diviso-
rio.
Rimuovere il coperchio vano porta-
oggetti.
Rimuovere il coperchio del filtro.
Il filtro dell’impianto dell’aria condizionata deve essere pulito o sostituito
periodicamente per garantire l’efficienza dell’impianto.
Procedura di rimozione
1
2
3
4
XVeicoli con guida a sinistraXVeicoli con guida a destra
CT200h_OM_OM99N10L_(EL).book Page 518 Thursday, April 14, 201 6 9:14 AM

5197-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
7
Manutenzione e cura

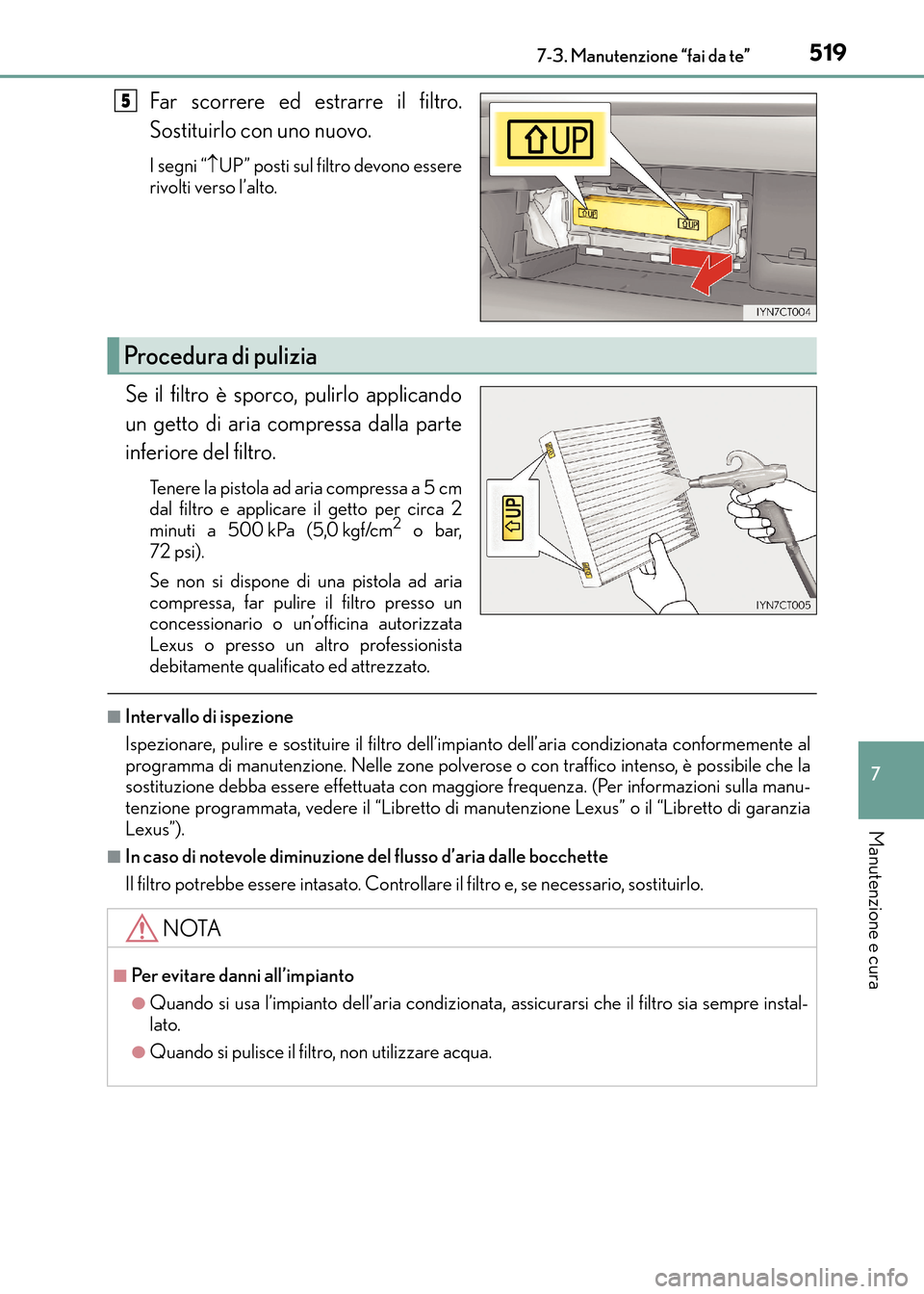

Far scorrere ed estrarre il filtro.
Sostituirlo con uno nuovo.
I segni “↑UP” posti sul filtro devono essere
rivolti verso l’alto.
Se il filtro è sporco, pulirlo applicando
un getto di aria compressa dalla parte
inferiore del filtro.
Tenere la pistola ad aria compressa a 5 cm
dal filtro e applicare il getto per circa 2
minuti a 500 kPa (5,0 kgf/cm
2 o bar,
72 psi).
Se non si dispone di una pistola ad aria
compressa, far pulire il filtro presso un
concessionario o un’officina autorizzata
Lexus o presso un altro professionista
debitamente qualificato ed attrezzato.
■Intervallo di ispezione
Ispezionare, pulire e sostituire il filtro dell’impianto dell’aria condizionata conformemente al
programma di manutenzione. Nelle zone polverose o con traffico intenso, è possibile che la
sostituzione debba essere effettuata con maggiore frequenza. (Per informazioni sulla manu-
tenzione programmata, vedere il “Libretto di ma nutenzione Lexus” o il “Libretto di garanzia
Lexus”).
■In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
5
Procedura di pulizia
NOTA
■Per evitare danni all’impianto
●Quando si usa l’impianto dell’aria condizionata, assicurarsi che il filtro sia sempre instal-
lato.
●Quando si pulisce il filtro, non utilizzare acqua.
CT200h_OM_OM99N10L_(EL).book Page 519 Thursday, April 14, 201 6 9:14 AM

5207-3. Manutenzione “fai da te”
CT200h_OM_OM99N10L_(EL)
Pila della chiave elettronica
●Cacciavite a testa piatta
●Cacciavite a stella piccolo
●Pila al litio CR1632
XTi p o A
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Rimuovere i bulloni del coperchio
della pila e togliere il coperchio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2
3
