2017 Lexus CT200h Manuale del proprietario (in Italian)

971-3. Impianto antifurto
1
CT200h_OM_OM99N10L_(EL)
Per la sicurezza dei passeggeri e del veicolo
NOTA

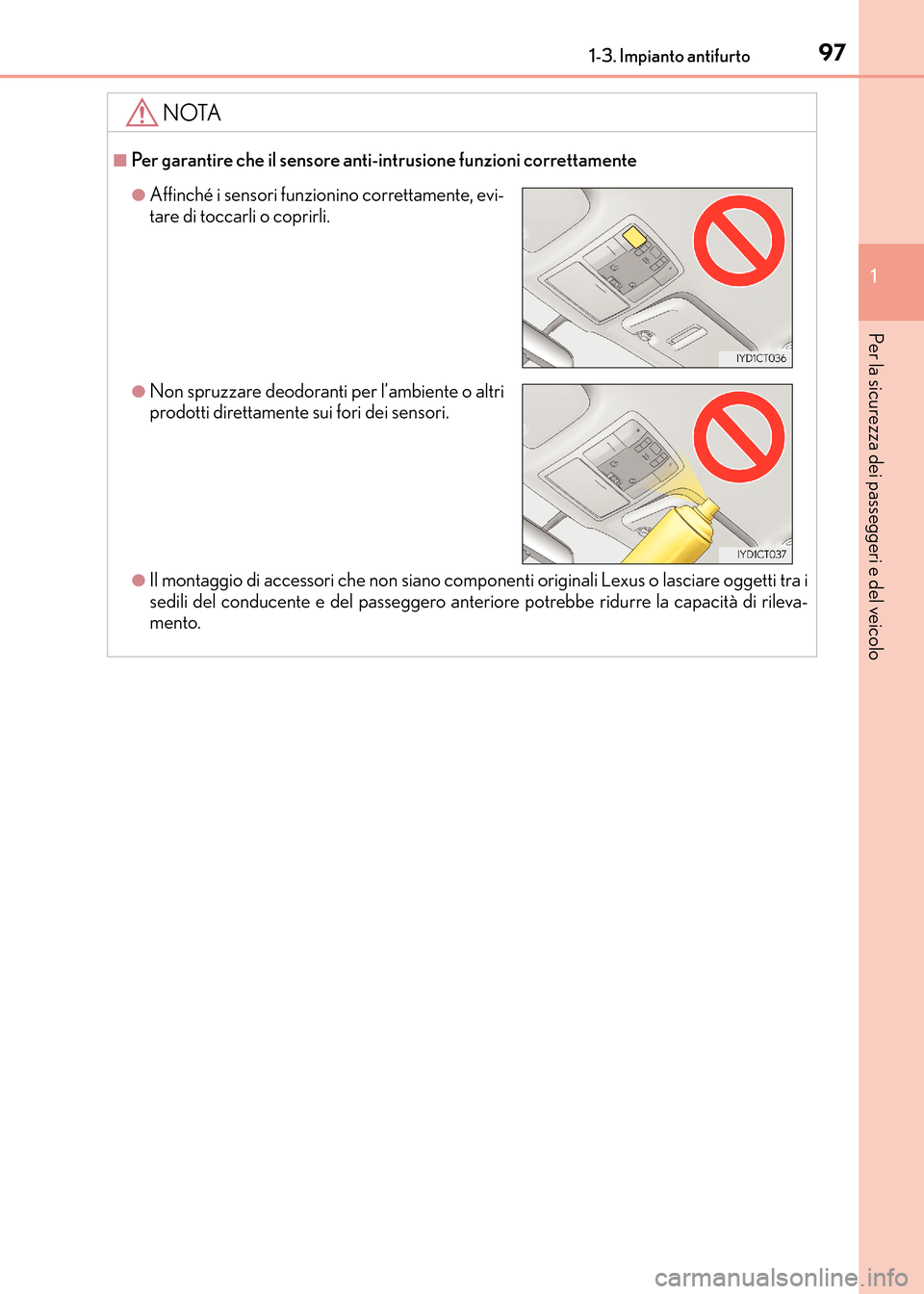

■Per garantire che il sensore anti-intrusione funzioni correttamente
●Il montaggio di accessori che non siano componenti originali Lexus o lasciare oggetti tra i
sedili del conducente e del passeggero anteriore potrebbe ridurre la capacità di rileva-
mento.
●Affinché i sensori funzionino correttamente, evi-
tare di toccarli o coprirli.
●Non spruzzare deodoranti per l’ambiente o altri
prodotti direttamente sui fori dei sensori.
CT200h_OM_OM99N10L_(EL).book Page 97 Thursday, April 14, 2016 9:14 AM

981-3. Impianto antifurto
CT200h_OM_OM99N10L_(EL)
CT200h_OM_OM99N10L_(EL).book Page 98 Thursday, April 14, 2016 9:14 AM

99

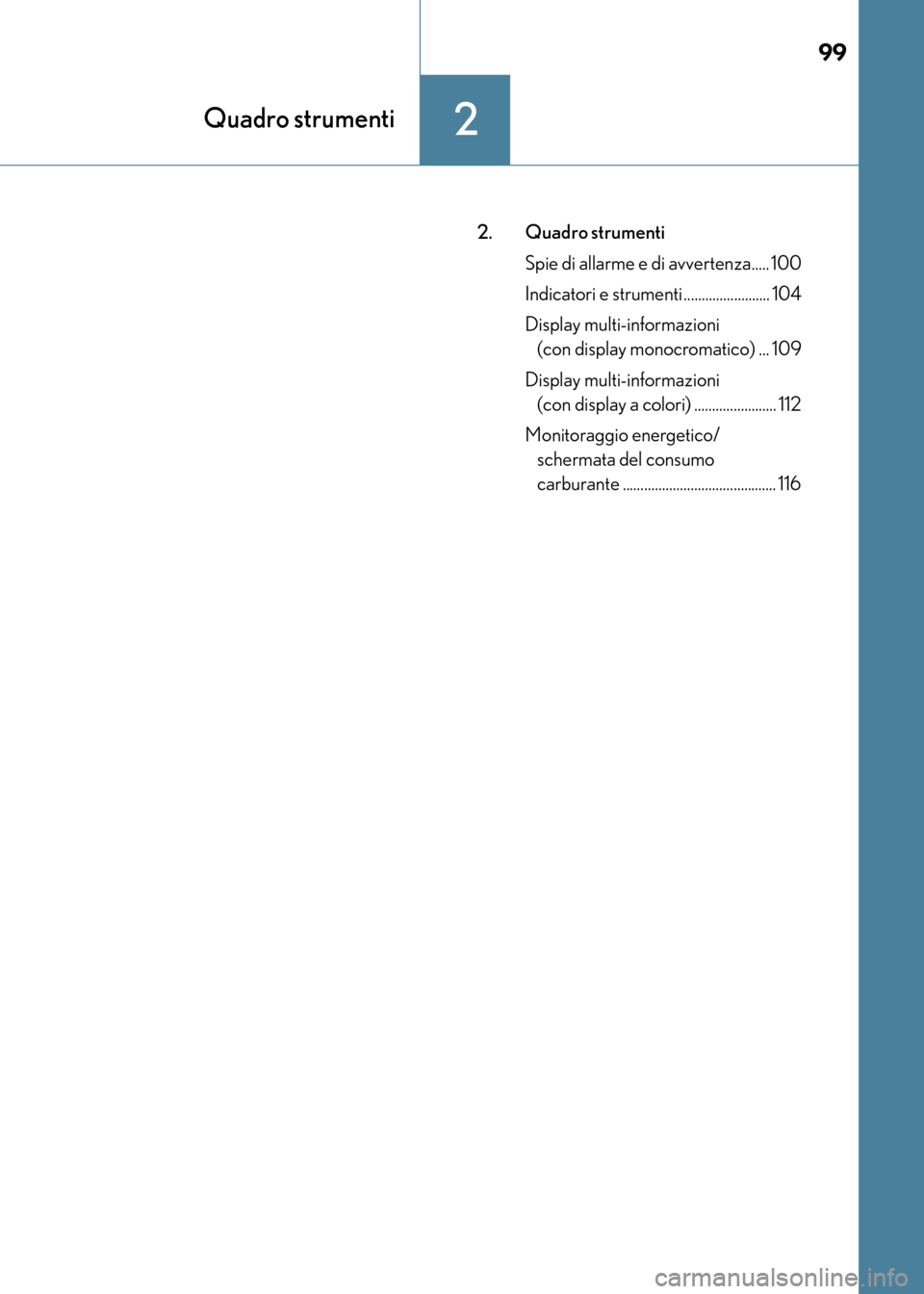

2Quadro strumenti
CT200h_OM_OM99N10L_(EL)2. Quadro strumenti
Spie di allarme e di avvertenza..... 100
Indicatori e strumenti........................ 104
Display multi-informazioni (con display monocromatico) ... 109
Display multi-informazioni (con display a colori) ....................... 112
Monitoraggio energetico/ schermata del consumo
carburante ........................................... 116
CT200h_OM_OM99N10L_(EL).book Page 99 Thursday, April 14, 2016 9:14 AM

1002. Quadro strumenti
CT200h_OM_OM99N10L_(EL)

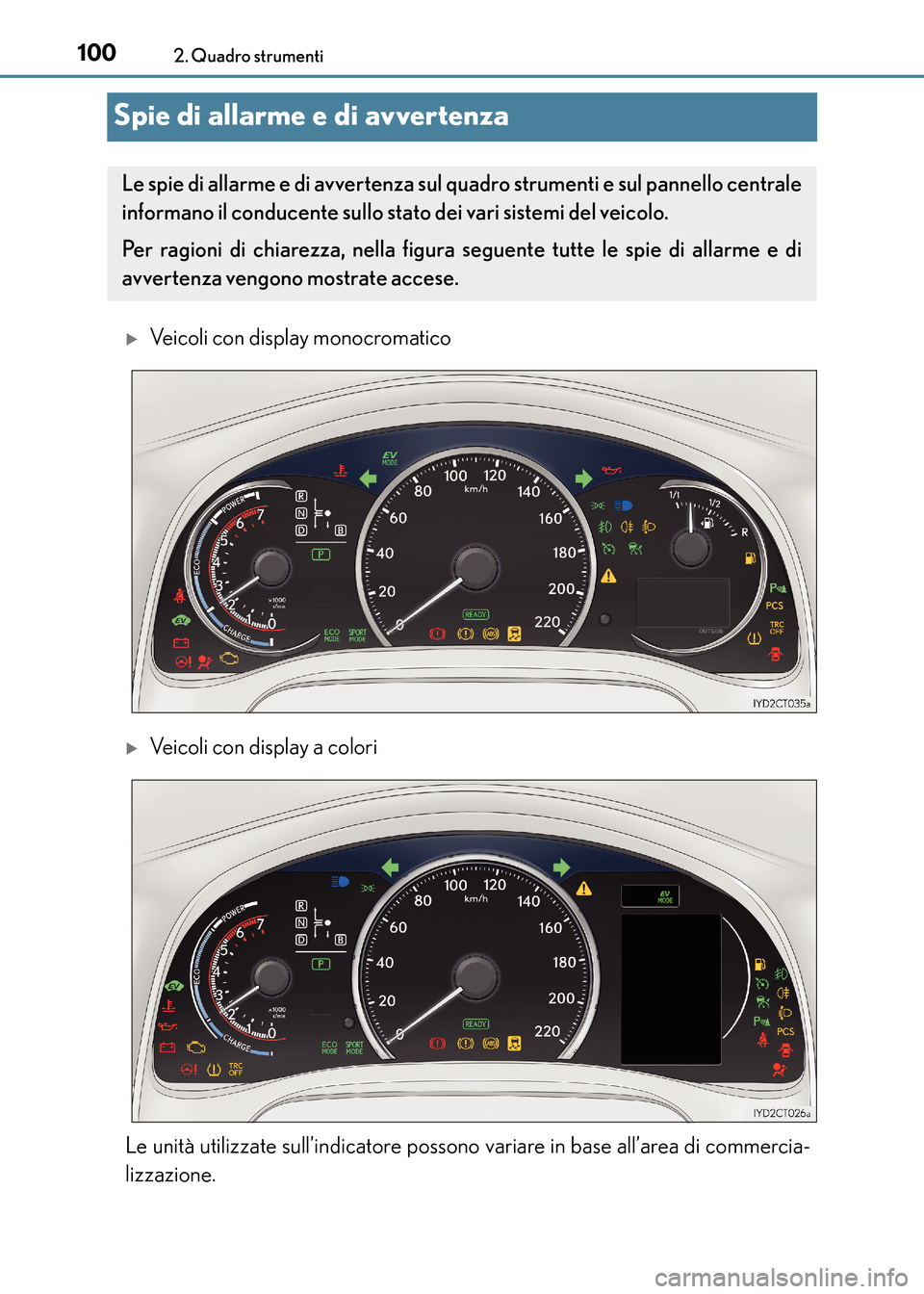

Spie di allarme e di avvertenza
XVeicoli con display monocromatico
XVeicoli con display a colori
Le unità utilizzate sull’indicatore possono variare in base all’area di commercia-
lizzazione.
Le spie di allarme e di avvertenza sul quadro strumenti e sul pannello centrale
informano il conducente sullo stato dei vari sistemi del veicolo.
Per ragioni di chiarezza, nella figura seguente tutte le spie di allarme e di
avvertenza vengono mostrate accese.
CT200h_OM_OM99N10L_(EL).book Page 100 Thursday, April 14, 201 6 9:14 AM

1012. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)

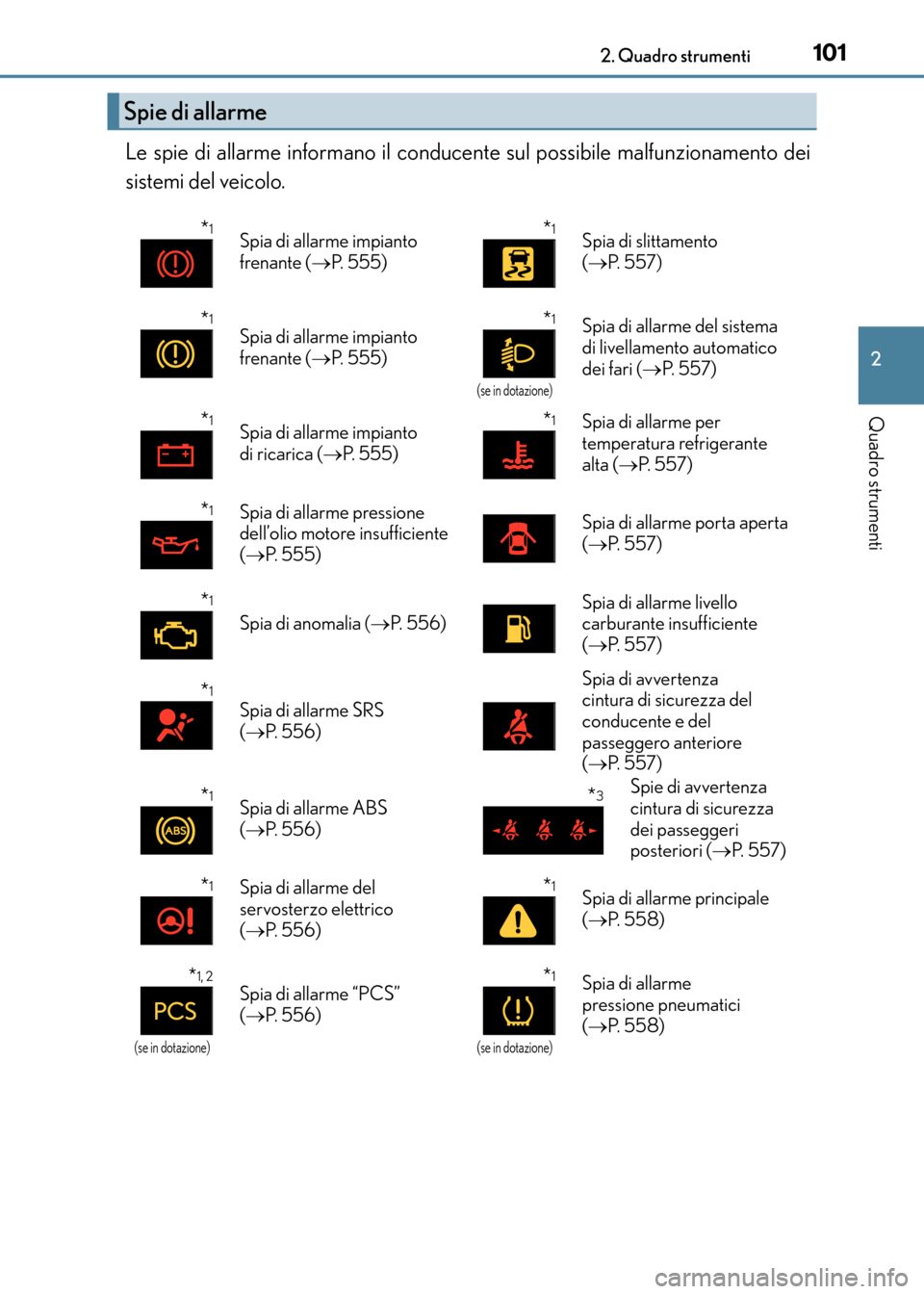

Le spie di allarme informano il conducente sul possibile malfunzionamento dei
sistemi del veicolo.
Spie di allarme
*1Spia di allarme impianto
frenante (→P. 555)*1Spia di slittamento
(→ P. 5 5 7 )
*1Spia di allarme impianto
frenante ( →P. 555)*1
(se in dotazione)
Spia di allarme del sistema
di livellamento automatico
dei fari ( →P. 557)
*1Spia di allarme impianto
di ricarica ( →P. 555)*1Spia di allarme per
temperatura refrigerante
alta ( →P. 557)
*1Spia di allarme pressione
dell’olio motore insufficiente
(→ P. 5 5 5 ) Spia di allarme porta aperta
(
→ P. 5 5 7 )
*1
Spia di anomalia ( →P. 5 5 6 ) Spia di allarme livello
carburante insufficiente
(
→ P. 5 5 7 )
*1Spia di allarme SRS
(→ P. 5 5 6 ) Spia di avvertenza
cintura di sicurezza del
conducente e del
passeggero anteriore
(
→ P. 5 5 7 )
*1Spia di allarme ABS
(→ P. 5 5 6 )*3Spie di avvertenza
cintura di sicurezza
dei passeggeri
posteriori ( →P. 5 5 7 )
*1Spia di allarme del
servosterzo elettrico
(→ P. 5 5 6 )*1Spia di allarme principale
(→ P. 5 5 8 )
*1, 2
(se in dotazione)
Spia di allarme “PCS”
(→ P. 5 5 6 )*1
(se in dotazione)
Spia di allarme
pressione pneumatici
(→ P. 5 5 8 )
CT200h_OM_OM99N10L_(EL).book Page 101 Thursday, April 14, 201 6 9:14 AM

1022. Quadro strumenti
CT200h_OM_OM99N10L_(EL)
*1: Queste spie si accendono quando l’interruttore di alimentazione è posizionato sullamodalità ON a indicare che è in corso il controllo del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo alcuni secondi. Se le spie non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia in uno dei sistemi. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
*2: La spia lampeggia per indicare un guasto.
*3: Questa spia si accende sul pannello centrale.

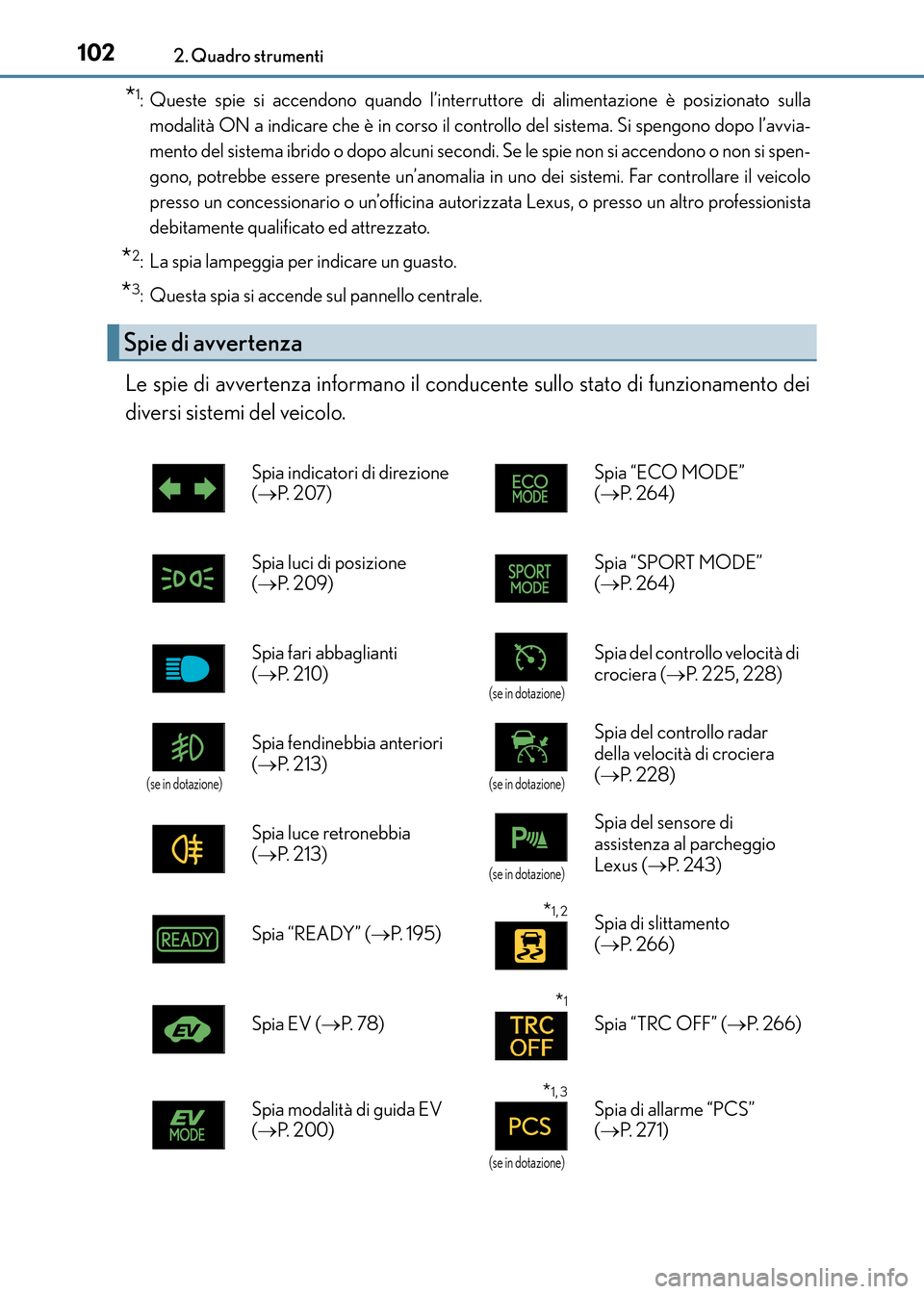

Le spie di avvertenza informano il conducente sullo stato di funzionamento dei
diversi sistemi del veicolo.
Spie di avvertenza
Spia indicatori di direzione
(→ P. 2 0 7 ) Spia “ECO MODE”
(
→ P. 2 6 4 )
Spia luci di posizione
( → P. 2 0 9 ) Spia “SPORT MODE”
(
→ P. 2 6 4 )
Spia fari abbaglianti
( → P. 2 1 0 )
(se in dotazione)
Spia del controllo velocità di
crociera ( →P. 2 2 5 , 2 2 8 )
(se in dotazione)
Spia fendinebbia anteriori
(→ P. 2 1 3 )
(se in dotazione)
Spia del controllo radar
della velocità di crociera
(→ P. 2 2 8 )
Spia luce retronebbia
( → P. 2 1 3 )
(se in dotazione)
Spia del sensore di
assistenza al parcheggio
Lexus ( →P. 2 4 3 )
Spia “READY” ( →P. 1 9 5 )
*1, 2Spia di slittamento
(→ P. 2 6 6 )
Spia EV ( →P. 7 8 )
*1
Spia “TRC OFF” ( →P. 2 6 6 )
Spia modalità di guida EV
( → P. 2 0 0 )
*1, 3
(se in dotazione)
Spia di allarme “PCS”
(→ P. 2 7 1 )
CT200h_OM_OM99N10L_(EL).book Page 102 Thursday, April 14, 201 6 9:14 AM

1032. Quadro strumenti
2
Quadro strumenti
CT200h_OM_OM99N10L_(EL)
*1: Queste spie si accendono quando l’interruttore di alimentazione è posizionato sullamodalità ON a indicare che è in corso il controllo del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo alcuni secondi. Se le spie non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia in uno dei sistemi. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Lexus, o presso un altro professionista
debitamente qualificato ed attrezzato.
*2: La spia lampeggia per indicare che il sistema è in funzione.
*3: La spia si accende quando si spegne il sistema. La spia lampeggia più velocemente delsolito a indicare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale. Indicatori di posizione del
cambio (
→P. 2 0 2 )
*1, 4Spia “PASSENGER
AIR BAG” ( →P. 5 5 )
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS oppure SRS, non si
accende all’avviamento del sistema ibrido, è possibile che i sistemi non siano disponibili per
proteggere il veicolo in caso di incidente, esponendo così i passeggeri al rischio di lesioni
gravi, anche letali. In questo caso, far contro llare immediatamente il veicolo da un conces-
sionario o un’officina autorizzata Lexus, o da un altro professionista debitamente qualificato
ed attrezzato.
CT200h_OM_OM99N10L_(EL).book Page 103 Thursday, April 14, 201 6 9:14 AM

1042. Quadro strumenti
CT200h_OM_OM99N10L_(EL)

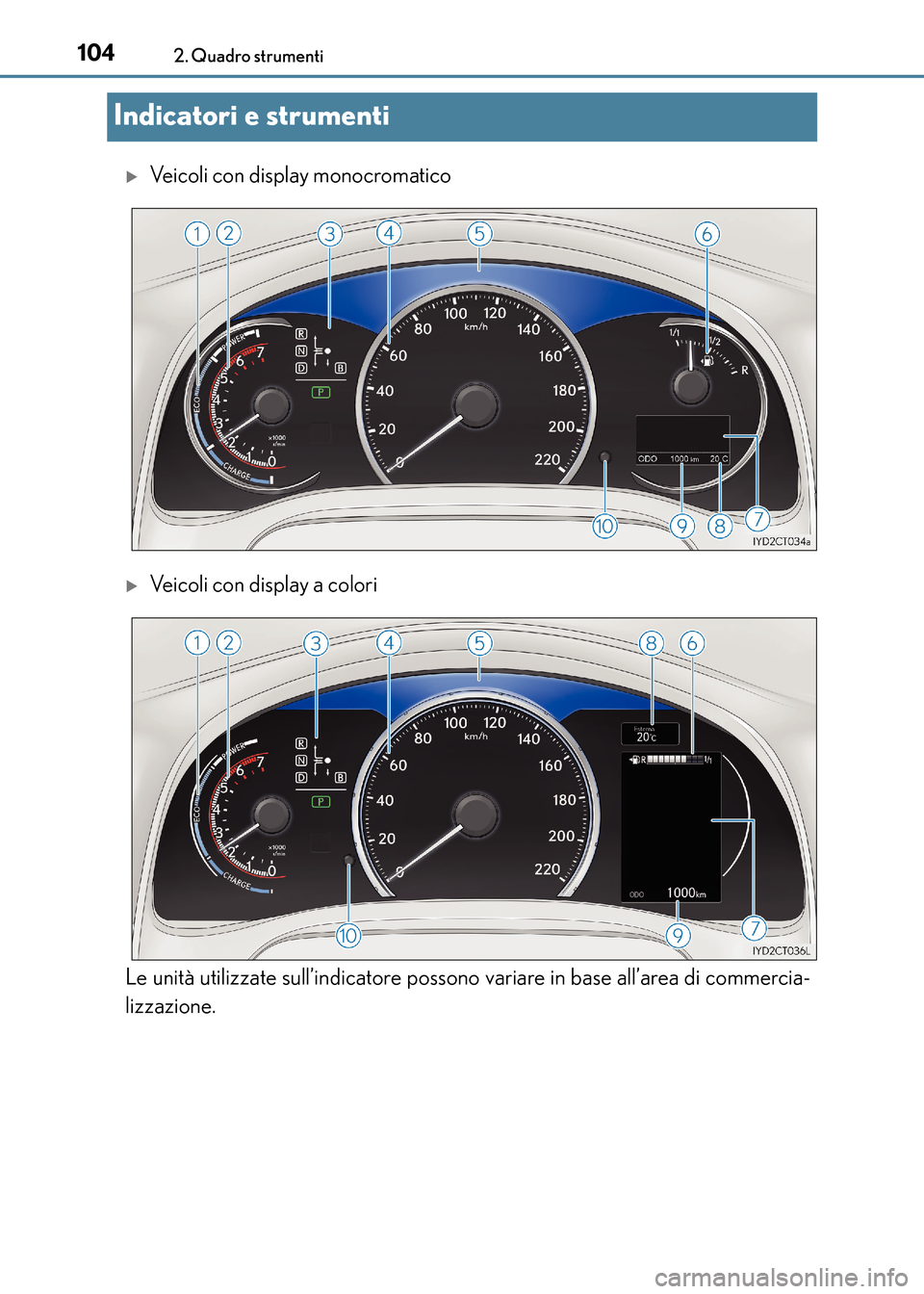

Indicatori e strumenti
XVeicoli con display monocromatico
XVeicoli con display a colori
Le unità utilizzate sull’indicatore possono variare in base all’area di commercia-
lizzazione.
CT200h_OM_OM99N10L_(EL).book Page 104 Thursday, April 14, 201 6 9:14 AM
