2017 Lexus CT200h Manuale del proprietario (in Italian)

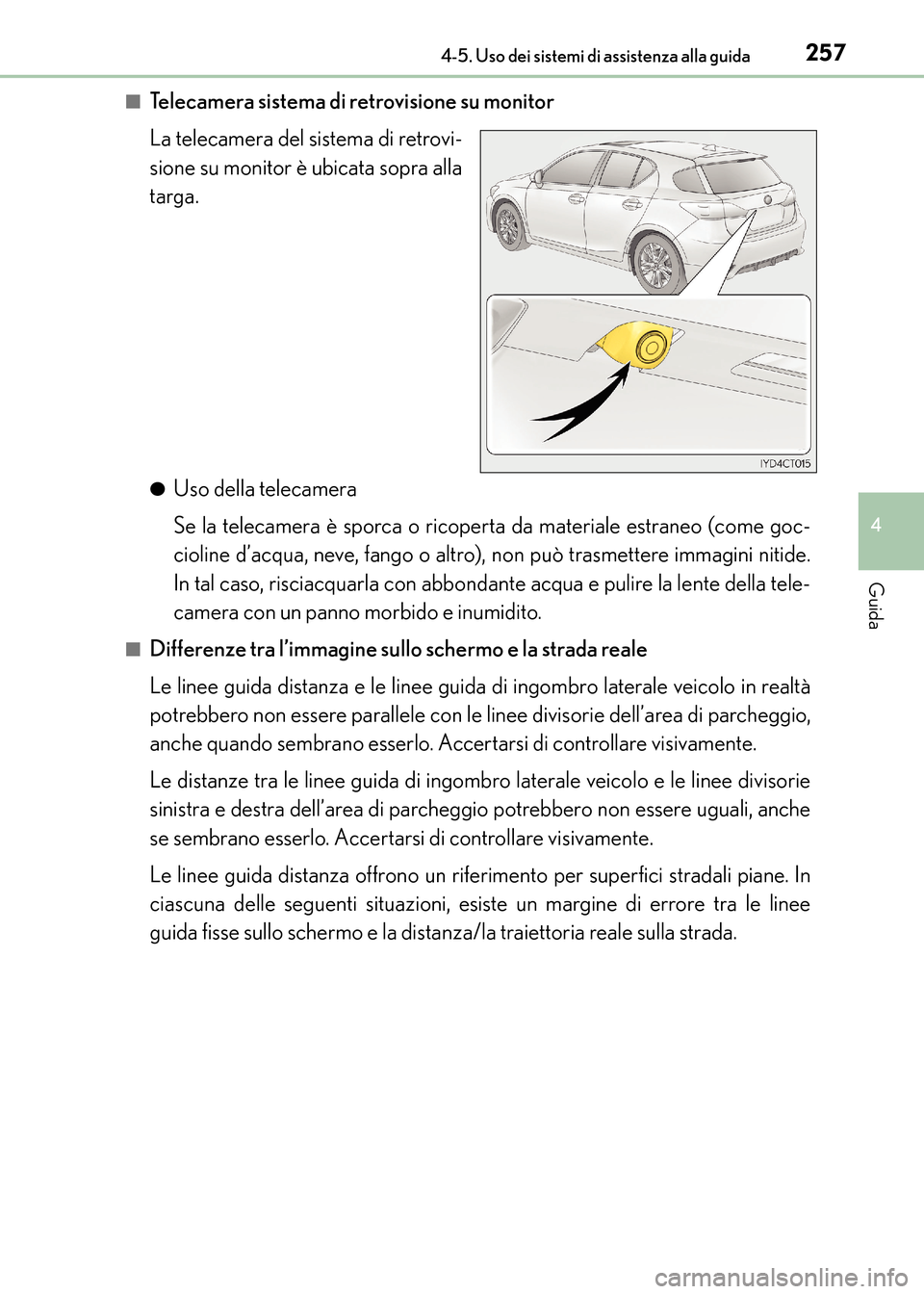

2574-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■
Telecamera sistema di retrovisione su monitor
La telecamera del sistema di retrovi-
sione su monitor è ubicata sopra alla
targa.
●Uso della telecamera
Se la telecamera è sporca o ricoperta da materiale estraneo (come goc-
cioline d’acqua, neve, fango o altro),
non può trasmettere immagini nitide.
In tal caso, risciacquarla con abbondante acqua e pulire la lente della tele-
camera con un panno morbido e inumidito.
■Differenze tra l’immagine sullo schermo e la strada reale
Le linee guida distanza e le linee guida di ingombro laterale veicolo in realtà
potrebbero non essere parallele con le linee divisorie dell’area di parcheggio,
anche quando sembrano esserlo. Accertarsi di controllare visivamente.
Le distanze tra le linee guida di ingombro laterale veicolo e le linee divisorie
sinistra e destra dell’area di parcheggio potrebbero non essere uguali, anche
se sembrano esserlo. Accertarsi di controllare visivamente.
Le linee guida distanza offrono un riferimento per superfici stradali piane. In
ciascuna delle seguenti situazioni, esiste un margine di errore tra le linee
guida fisse sullo schermo e la distan za/la traiettoria reale sulla strada.
CT200h_OM_OM99N10L_(EL).book Page 257 Thursday, April 14, 201 6 9:14 AM

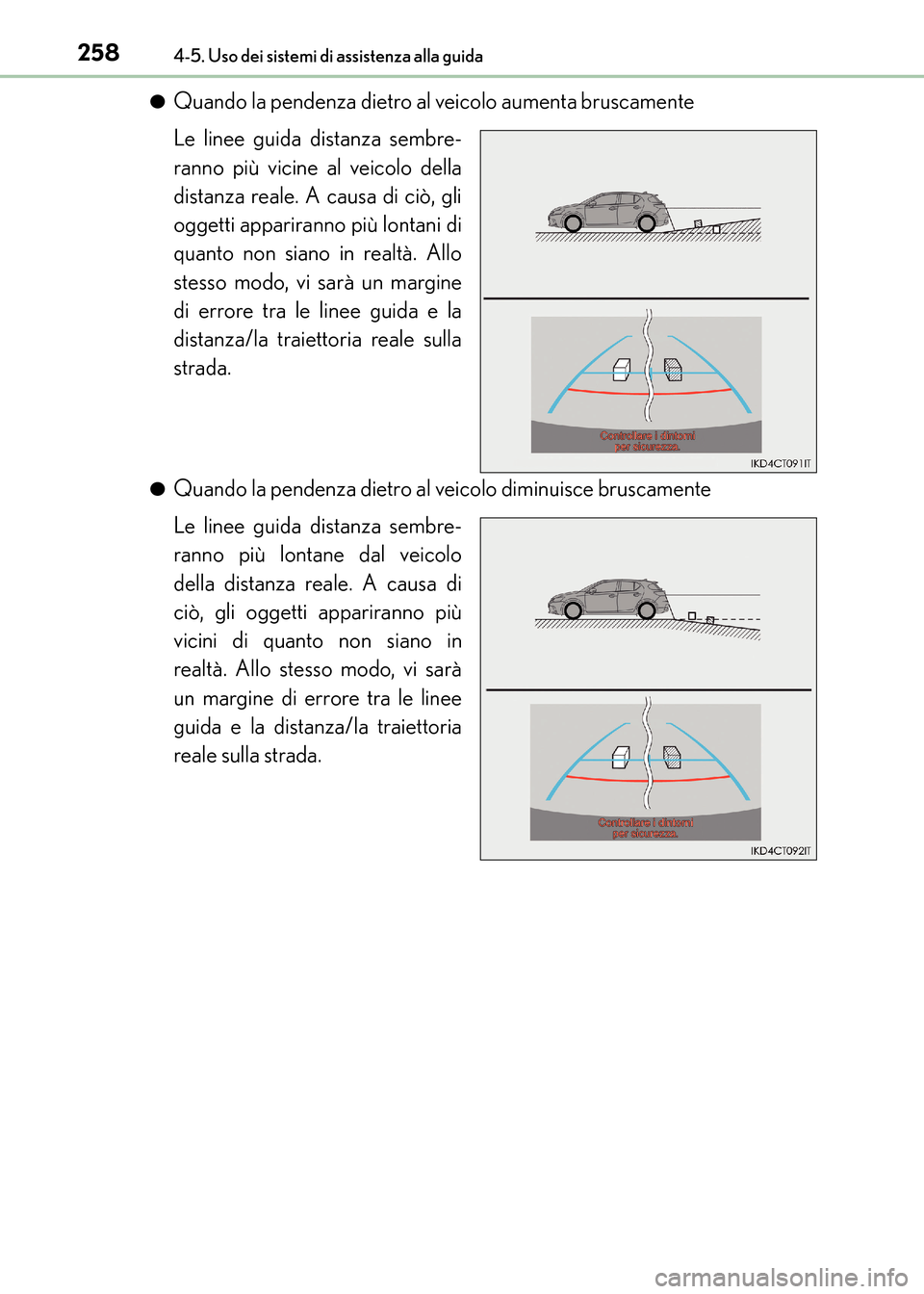

2584-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)●
Quando la pendenza dietro al veicolo aumenta bruscamente
Le linee guida distanza sembre-
ranno più vicine al veicolo della
distanza reale. A causa di ciò, gli
oggetti appariranno più lontani di
quanto non siano in realtà. Allo
stesso modo, vi sarà un margine
di errore tra le linee guida e la
distanza/la traiettoria reale sulla
strada.
●Quando la pendenza dietro al veicolo diminuisce bruscamente
Le linee guida distanza sembre-
ranno più lontane dal veicolo
della distanza reale. A causa di
ciò, gli oggetti appariranno più
vicini di quanto non siano in
realtà. Allo stesso modo, vi sarà
un margine di errore tra le linee
guida e la distanza/la traiettoria
reale sulla strada.
CT200h_OM_OM99N10L_(EL).book Page 258 Thursday, April 14, 201
6 9:14 AM

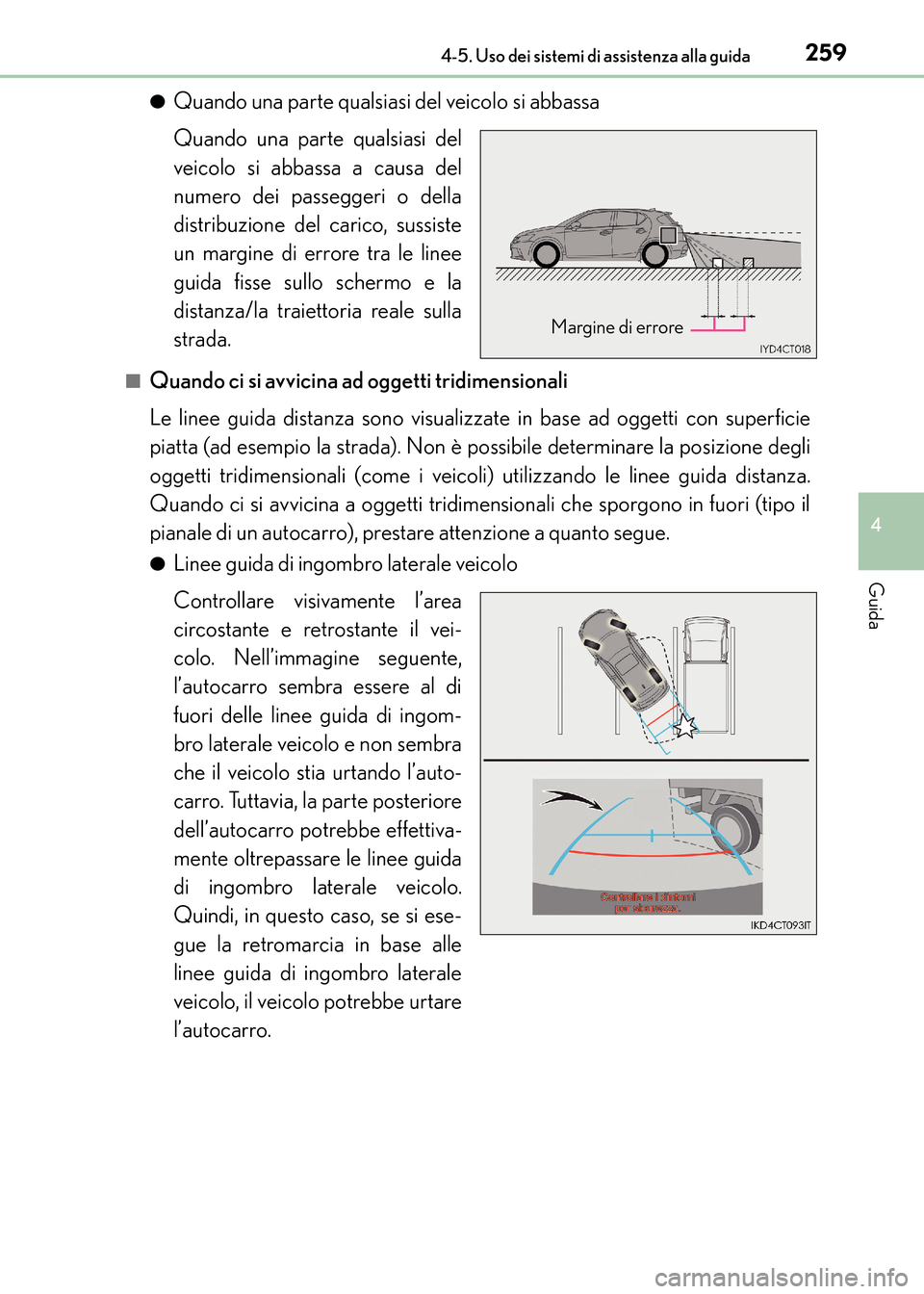

2594-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)●
Quando una parte qualsiasi del veicolo si abbassa
Quando una parte qualsiasi del
veicolo si abbassa a causa del
numero dei passeggeri o della
distribuzione del carico, sussiste
un margine di errore tra le linee
guida fisse sullo schermo e la
distanza/la traiettoria reale sulla
strada.
■Quando ci si avvicina ad oggetti tridimensionali
Le linee guida distanza sono visualizzate in base ad oggetti con superficie
piatta (ad esempio la strada). Non è possibile determinare la posizione degli
oggetti tridimensionali (come i veicoli) utilizzando le linee guida distanza.
Quando ci si avvicina a oggetti tridimensionali che sporgono in fuori (tipo il
pianale di un autocarro), prestare attenzione a quanto segue.
●Linee guida di ingombro laterale veicolo
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Nell’immagine seguente,
l’autocarro sembra essere al di
fuori delle linee guida di ingom-
bro laterale veicolo e non sembra
che il veicolo stia urtando l’auto-
carro. Tuttavia, la parte posteriore
dell’autocarro potrebbe effettiva-
mente oltrepassare le linee guida
di ingombro laterale veicolo.
Quindi, in questo caso, se si ese-
gue la retromarcia in base alle
linee guida di ingombro laterale
veicolo, il veicolo potrebbe urtare
l’autocarro.
Margine di errore
CT200h_OM_OM99N10L_(EL).book Page 259 Thursday, April 14, 201
6 9:14 AM

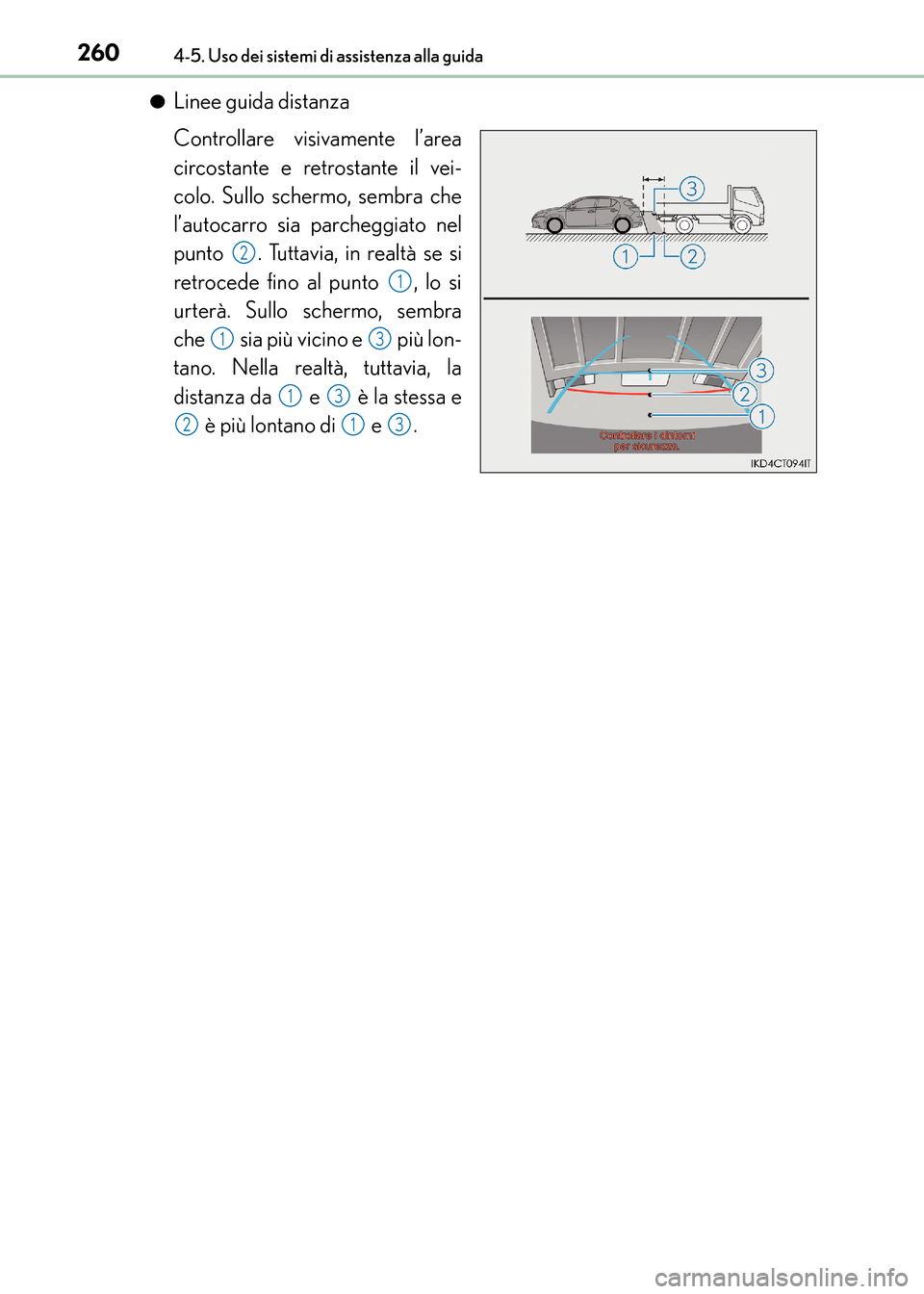

2604-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)●
Linee guida distanza
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Sullo schermo, sembra che
l’autocarro sia parcheggiato nel
punto . Tuttavia, in realtà se si
retrocede fino al punto , lo si
urterà. Sullo schermo, sembra
che sia più vicino e più lon-
tano. Nella realtà, tuttavia, la
distanza da e è la stessa e
è più lontano di e .
2
1
13
13
213
CT200h_OM_OM99N10L_(EL).book Page 260 Thursday, April 14, 201 6 9:14 AM

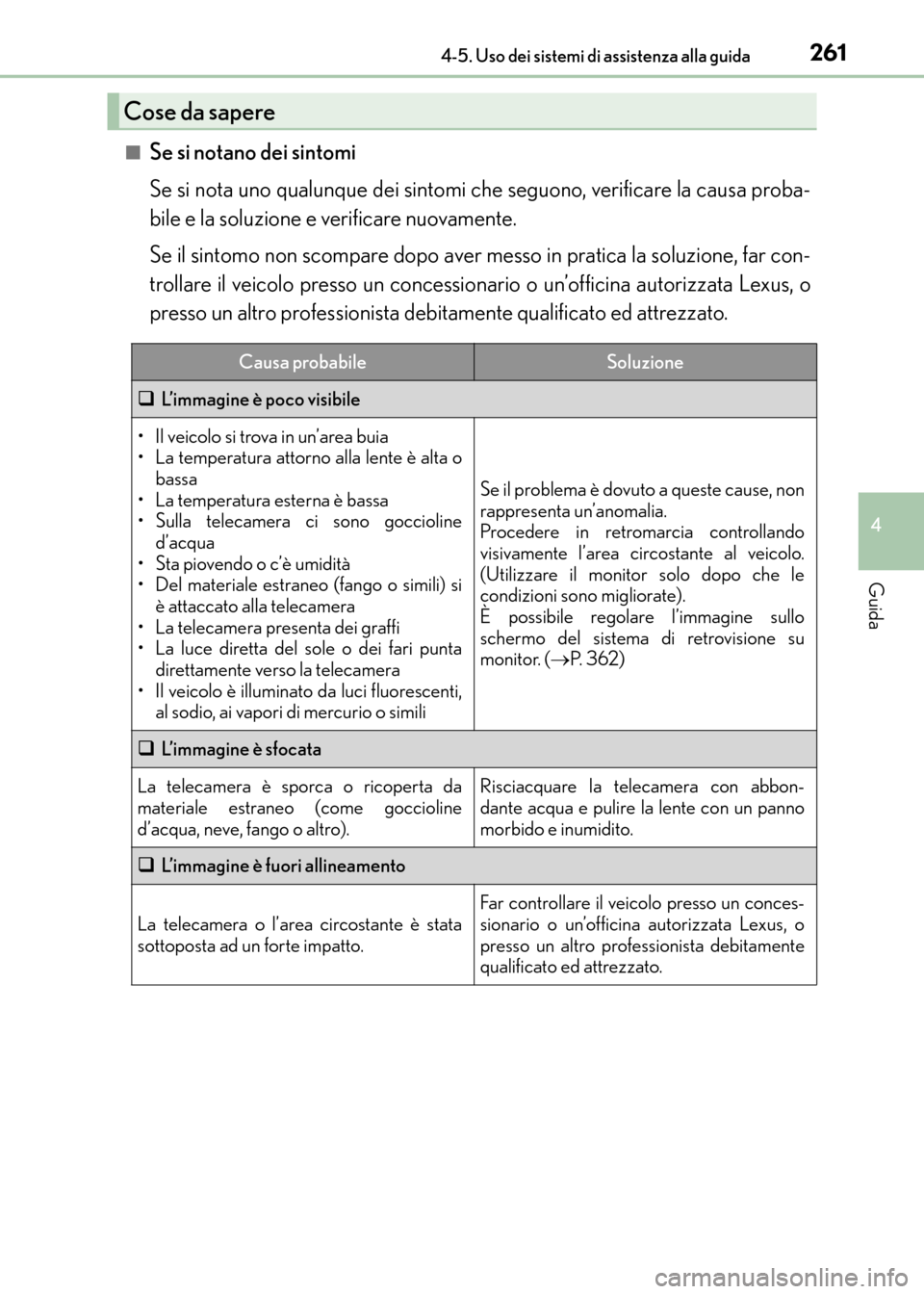

2614-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■
Se si notano dei sintomi
Se si nota uno qualunque dei sintomi ch
e seguono, verificare la causa proba-
bile e la soluzione e verificare nuovamente.
Se il sintomo non scompare dopo aver messo in pratica la soluzione, far con-
trollare il veicolo presso un concessionario o un’officina autorizzata Lexus, o
presso un altro professionista debitamente qualificato ed attrezzato.
Cose da sapere
Causa probabileSoluzione
‰ L’immagine è poco visibile
• Il veicolo si trova in un’area buia
• La temperatura attorno alla lente è alta o
bassa
• La temperatura esterna è bassa
• Sulla telecamera ci sono goccioline
d’acqua
• Sta piovendo o c’è umidità
• Del materiale estraneo (fango o simili) si
è attaccato alla telecamera
• La telecamera presenta dei graffi
• La luce diretta del sole o dei fari punta
direttamente verso la telecamera
• Il veicolo è illuminato da luci fluorescenti, al sodio, ai vapori di mercurio o simili
Se il problema è dovuto a queste cause, non
rappresenta un’anomalia.
Procedere in retromarcia controllando
visivamente l’area circostante al veicolo.
(Utilizzare il monitor solo dopo che le
condizioni sono migliorate).
È possibile regolare l’immagine sullo
schermo del sistema di retrovisione su
monitor. ( →P. 3 6 2 )
‰ L’ i m m a g i n e è s f o c a t a
La telecamera è sporca o ricoperta da
materiale estraneo (come goccioline
d’acqua, neve, fango o altro).Risciacquare la telecamera con abbon-
dante acqua e pulire la lente con un panno
morbido e inumidito.
‰L’immagine è fuori allineamento
La telecamera o l’area circostante è stata
sottoposta ad un forte impatto.
Far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Lexus, o
presso un altro professionista debitamente
qualificato ed attrezzato.
CT200h_OM_OM99N10L_(EL).book Page 261 Thursday, April 14, 201 6 9:14 AM

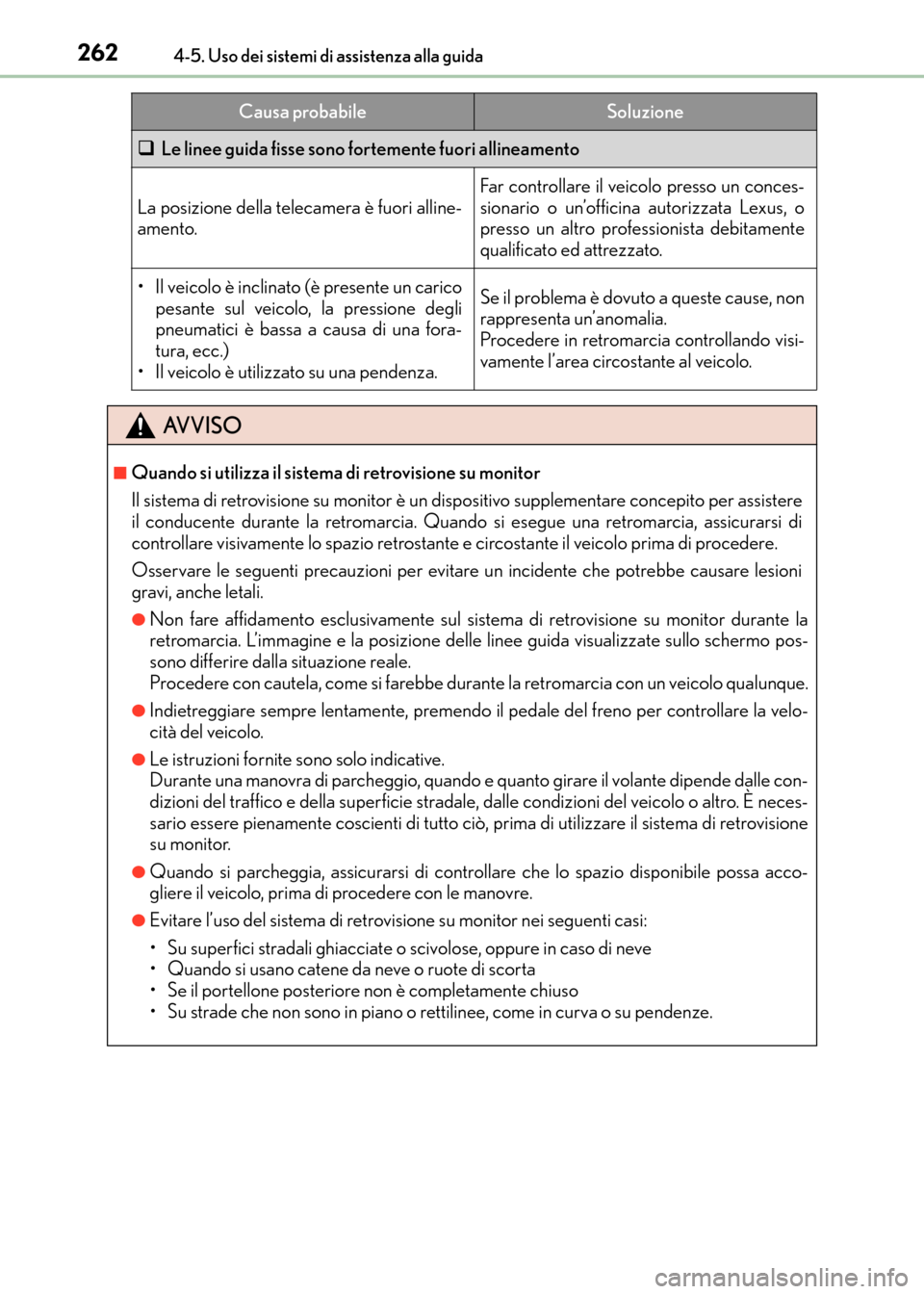

2624-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
‰Le linee guida fisse sono fortemente fuori allineamento
La posizione della telecamera è fuori alline-
amento.
Far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Lexus, o
presso un altro professionista debitamente
qualificato ed attrezzato.
• Il veicolo è inclinato (è presente un carico
pesante sul veicolo, la pressione degli
pneumatici è bassa a causa di una fora-
tura, ecc.)
• Il veicolo è utilizzato su una pendenza.Se il problema è dovuto a queste cause, non
rappresenta un’anomalia.
Procedere in retromarcia controllando visi-
vamente l’area circostante al veicolo.
AVVISO
■Quando si utilizza il sistema di retrovisione su monitor
Il sistema di retrovisione su monitor è un dispositivo supplementare concepito per assistere
il conducente durante la retromarcia. Quando si esegue una retromarcia, assicurarsi di
controllare visivamente lo spazio retrostante e circostante il veicolo prima di procedere.
Osservare le seguenti precauzioni per evitare un incidente che potrebbe causare lesioni
gravi, anche letali.
●Non fare affidamento esclusivamente sul sistema di retrovisione su monitor durante la
retromarcia. L’immagine e la posizione delle linee guida visualizzate sullo schermo pos-
sono differire dalla situazione reale.
Procedere con cautela, come si farebbe durante la retromarcia con un veicolo qualunque.
●Indietreggiare sempre lentamente, premendo il pedale del freno per controllare la velo-
cità del veicolo.
●Le istruzioni fornite sono solo indicative.
Durante una manovra di parcheggio, quando e quanto girare il volante dipende dalle con-
dizioni del traffico e della superficie stradale , dalle condizioni del veicolo o altro. È neces-
sario essere pienamente coscienti di tutto ciò, prima di utilizzare il sistema di retrovisione
su monitor.
●Quando si parcheggia, assicurarsi di controllare che lo spazio disponibile possa acco-
gliere il veicolo, prima di procedere con le manovre.
●Evitare l’uso del sistema di retrovisione su monitor nei seguenti casi:
• Su superfici stradali ghiacciate o scivolose, oppure in caso di neve
• Quando si usano catene da neve o ruote di scorta
• Se il portellone posteriore non è completamente chiuso
• Su strade che non sono in piano o rettilinee, come in curva o su pendenze.
Causa probabileSoluzione
CT200h_OM_OM99N10L_(EL).book Page 262 Thursday, April 14, 201 6 9:14 AM

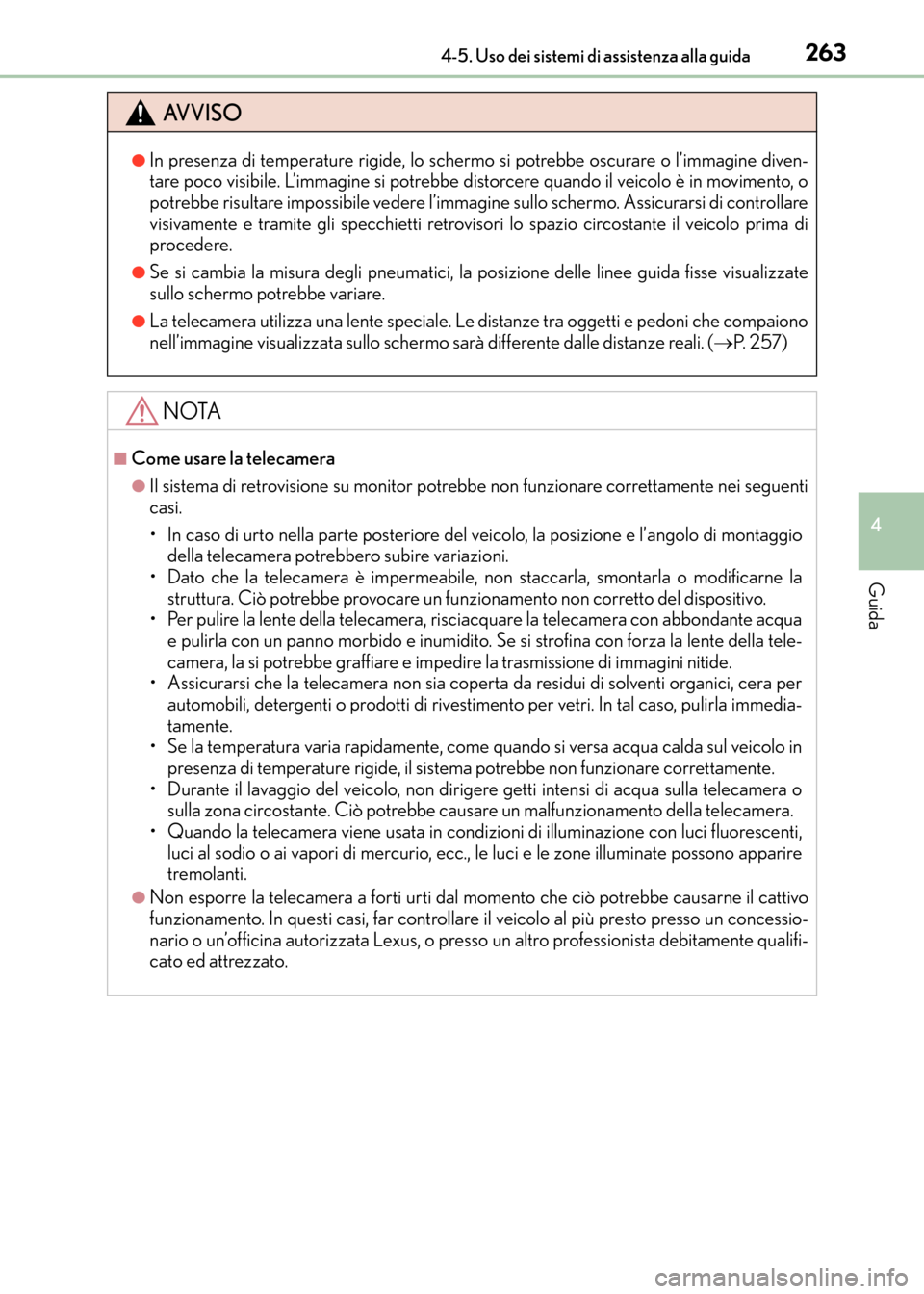

2634-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)
AVVISO
●In presenza di temperature rigide, lo schermo si potrebbe oscurare o l’immagine diven-
tare poco visibile. L’immagine si potrebbe distorcere quando il veicolo è in movimento, o
potrebbe risultare impossibile vedere l’immagine sullo schermo. Assicurarsi di controllare
visivamente e tramite gli specchietti retrovisori lo spazio circostante il veicolo prima di
procedere.
●Se si cambia la misura degli pneumatici, la posizione delle linee guida fisse visualizzate
sullo schermo potrebbe variare.
●La telecamera utilizza una lente speciale. Le distanze tra oggetti e pedoni che compaiono
nell’immagine visualizzata sullo schermo sarà differente dalle distanze reali. ( →P. 2 5 7 )
NOTA
■Come usare la telecamera
●Il sistema di retrovisione su monitor potrebbe non funzionare correttamente nei seguenti
casi.
• In caso di urto nella parte posteriore del veicolo, la posizione e l’angolo di montaggio
della telecamera potrebbero subire variazioni.
• Dato che la telecamera è impermeabile, non staccarla, smontarla o modificarne la struttura. Ciò potrebbe provocare un funz ionamento non corretto del dispositivo.
• Per pulire la lente della telecamera, risc iacquare la telecamera con abbondante acqua
e pulirla con un panno morbido e inumidito. Se si strofina con forza la lente della tele-
camera, la si potrebbe graffiare e impedire la trasmissione di immagini nitide.
• Assicurarsi che la telecamera non sia coperta da residui di solventi organici, cera per
automobili, detergenti o prodotti di rivestimento per vetri. In tal caso, pulirla immedia-
tamente.
• Se la temperatura varia rapidamente, come quando si versa acqua calda sul veicolo in
presenza di temperature rigide, il sistema potrebbe non funzionare correttamente.
• Durante il lavaggio del veicolo, non dirigere getti intensi di acqua sulla telecamera o sulla zona circostante. Ciò potrebbe causare un malfunzionamento della telecamera.
• Quando la telecamera viene usata in condizioni di illuminazione con luci fluorescenti, luci al sodio o ai vapori di mercurio, ecc., le luci e le zone illuminate possono apparire
tremolanti.
●Non esporre la telecamera a forti urti dal momento che ciò potrebbe causarne il cattivo
funzionamento. In questi casi, far controllare il veicolo al più presto presso un concessio-
nario o un’officina autorizzata Lexus, o presso un altro professionista debitamente qualifi-
cato ed attrezzato.
CT200h_OM_OM99N10L_(EL).book Page 263 Thursday, April 14, 201 6 9:14 AM

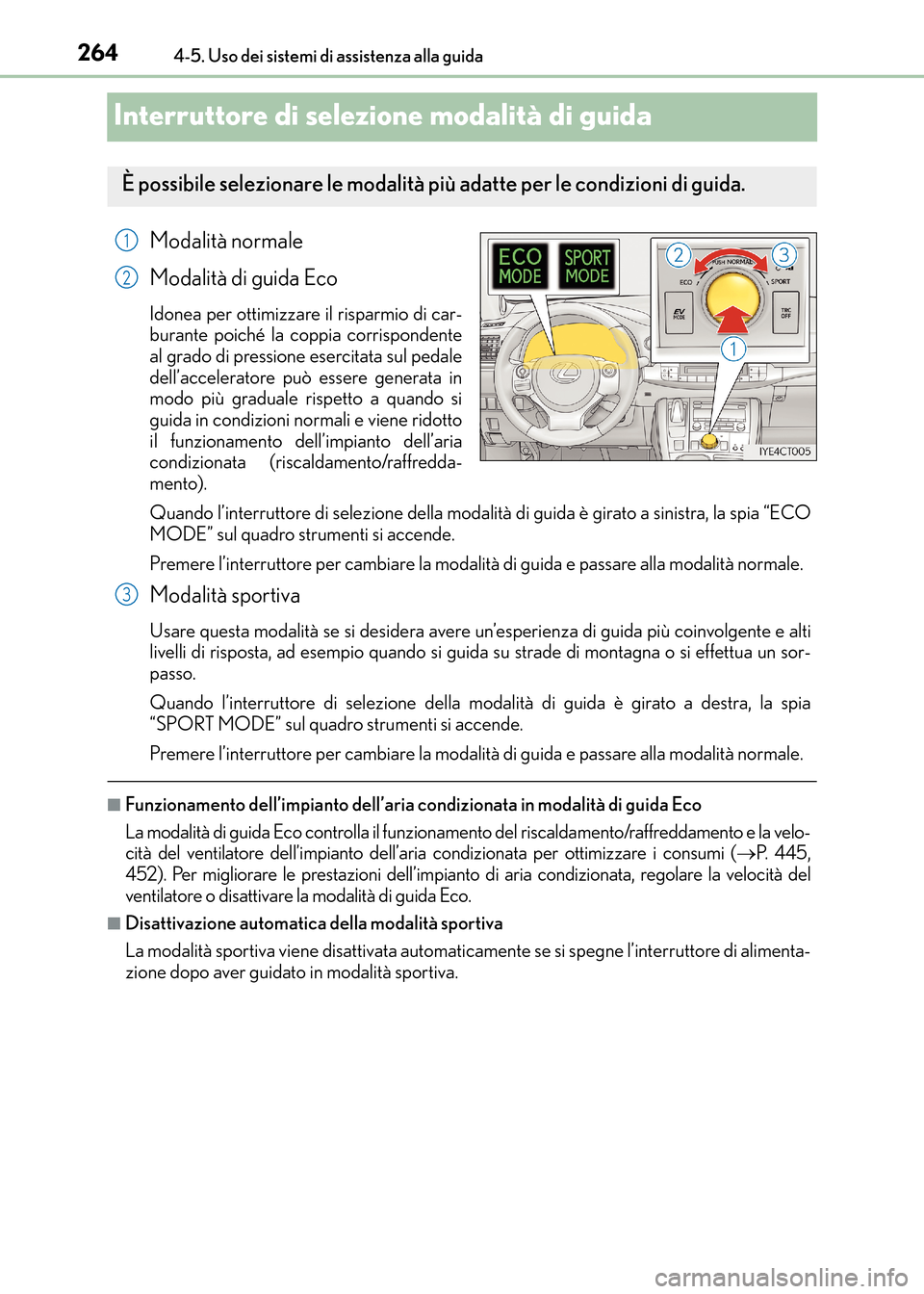

2644-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
Interruttore di selezione modalità di guida
Modalità normale
Modalità di guida Eco
Idonea per ottimizzare il risparmio di car-
burante poiché la coppia corrispondente
al grado di pressione esercitata sul pedale
dell’acceleratore può essere generata in
modo più graduale rispetto a quando si
guida in condizioni normali e viene ridotto
il funzionamento dell’impianto dell’aria
condizionata (riscaldamento/raffredda-
mento).
Quando l’interruttore di selezione della modalità di guida è girato a sinistra, la spia “ECO
MODE” sul quadro strumenti si accende.
Premere l’interruttore per cambiare la modalità di guida e passare alla modalità normale.
Modalità sportiva
Usare questa modalità se si desidera avere un’esperienza di guida più coinvolgente e alti
livelli di risposta, ad esempio quando si guida su strade di montagna o si effettua un sor-
passo.
Quando l’interruttore di selezione della modalità di guida è girato a destra, la spia
“SPORT MODE” sul quadro strumenti si accende.
Premere l’interruttore per cambiare la modalità di guida e passare alla modalità normale.
■Funzionamento dell’impianto dell’aria condizionata in modalità di guida Eco
La modalità di guida Eco controlla il funzionamento del riscaldamento/raffreddamento e la velo-
cità del ventilatore dell’impianto dell’aria condizionata per ottimizzare i consumi (→P. 4 4 5 ,
452). Per migliorare le prestazioni dell’impianto di aria condizionata, regolare la velocità del
ventilatore o disattivare la modalità di guida Eco.
■Disattivazione automatica della modalità sportiva
La modalità sportiva viene disattivata automaticam ente se si spegne l’interruttore di alimenta-
zione dopo aver guidato in modalità sportiva.
È possibile selezionare le modalità più adatte per le condizioni di guida.
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 264 Thursday, April 14, 201 6 9:14 AM
