2017 Lexus CT200h Manuale del proprietario (in Italian)

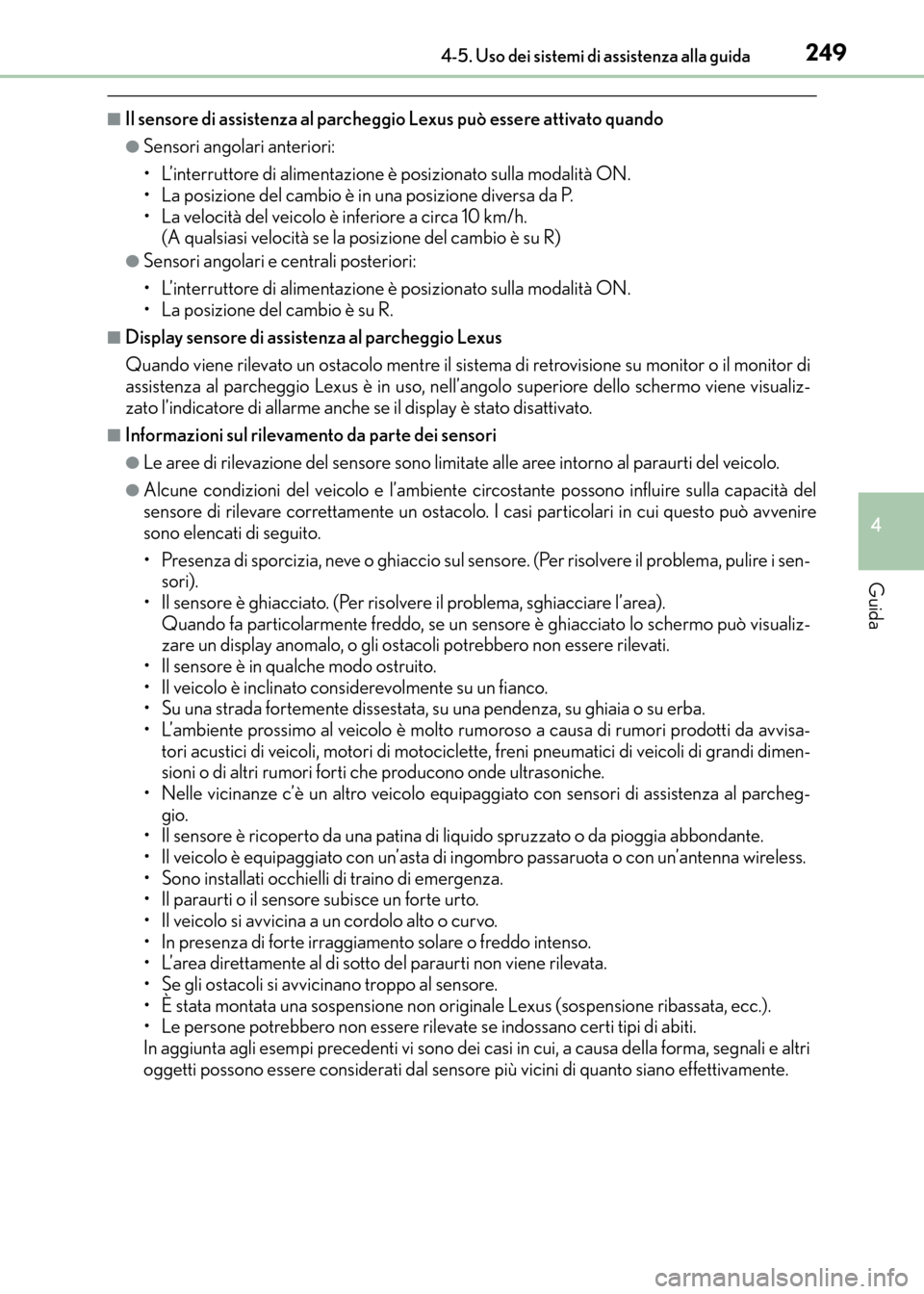

2494-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)
■Il sensore di assistenza al parcheggio Lexus può essere attivato quando
●Sensori angolari anteriori:
• L’interruttore di alimentazione è posizionato sulla modalità ON.
• La posizione del cambio è in una posizione diversa da P.
• La velocità del veicolo è inferiore a circa 10 km/h. (A qualsiasi velocità se la posizione del cambio è su R)
●Sensori angolari e centrali posteriori:
• L’interruttore di alimentazione è posizionato sulla modalità ON.
• La posizione del cambio è su R.
■Display sensore di assistenza al parcheggio Lexus
Quando viene rilevato un ostacolo mentre il sistema di retrovisione su monitor o il monitor di
assistenza al parcheggio Lexus è in uso, nell’angolo superiore dello schermo viene visualiz-
zato l’indicatore di allarme anche se il display è stato disattivato.
■Informazioni sul rilevamento da parte dei sensori
●Le aree di rilevazione del sensore sono limitate alle aree intorno al paraurti del veicolo.
●Alcune condizioni del veicolo e l’ambiente circostante possono influire sulla capacità del
sensore di rilevare correttamente un ostacolo. I casi particolari in cui questo può avvenire
sono elencati di seguito.
• Presenza di sporcizia, neve o ghiaccio sul sensore. (Per risolvere il problema, pulire i sen-sori).
• Il sensore è ghiacciato. (Per risolvere il problema, sghiacciare l’area). Quando fa particolarmente freddo, se un sensore è ghiacciato lo schermo può visualiz-
zare un display anomalo, o gli ostacoli potrebbero non essere rilevati.
• Il sensore è in qualche modo ostruito.
• Il veicolo è inclinato considerevolmente su un fianco.
• Su una strada fortemente dissestata, su una pendenza, su ghiaia o su erba.
• L’ambiente prossimo al veicolo è molto rumoroso a causa di rumori prodotti da avvisa- tori acustici di veicoli, motori di motociclette , freni pneumatici di veicoli di grandi dimen-
sioni o di altri rumori forti che producono onde ultrasoniche.
• Nelle vicinanze c’è un altro veicolo equipaggiato con sensori di assistenza al parcheg- gio.
• Il sensore è ricoperto da una patina di liquido spruzzato o da pioggia abbondante.
• Il veicolo è equipaggiato con un’asta di ingombro passaruota o con un’antenna wireless.
• Sono installati occhielli di traino di emergenza.
• Il paraurti o il sensore subisce un forte urto.
• Il veicolo si avvicina a un cordolo alto o curvo.
• In presenza di forte irraggiamento solare o freddo intenso.
• L’area direttamente al di sotto del paraurti non viene rilevata.
• Se gli ostacoli si avvicinano troppo al sensore.
• È stata montata una sospensione non originale Lexus (sospensione ribassata, ecc.).
• Le persone potrebbero non essere rilevate se indossano certi tipi di abiti.
In aggiunta agli esempi precedenti vi sono dei casi in cui, a causa della forma, segnali e altri
oggetti possono essere considerati dal sensore più vicini di quanto siano effettivamente.
CT200h_OM_OM99N10L_(EL).book Page 249 Thursday, April 14, 201 6 9:14 AM

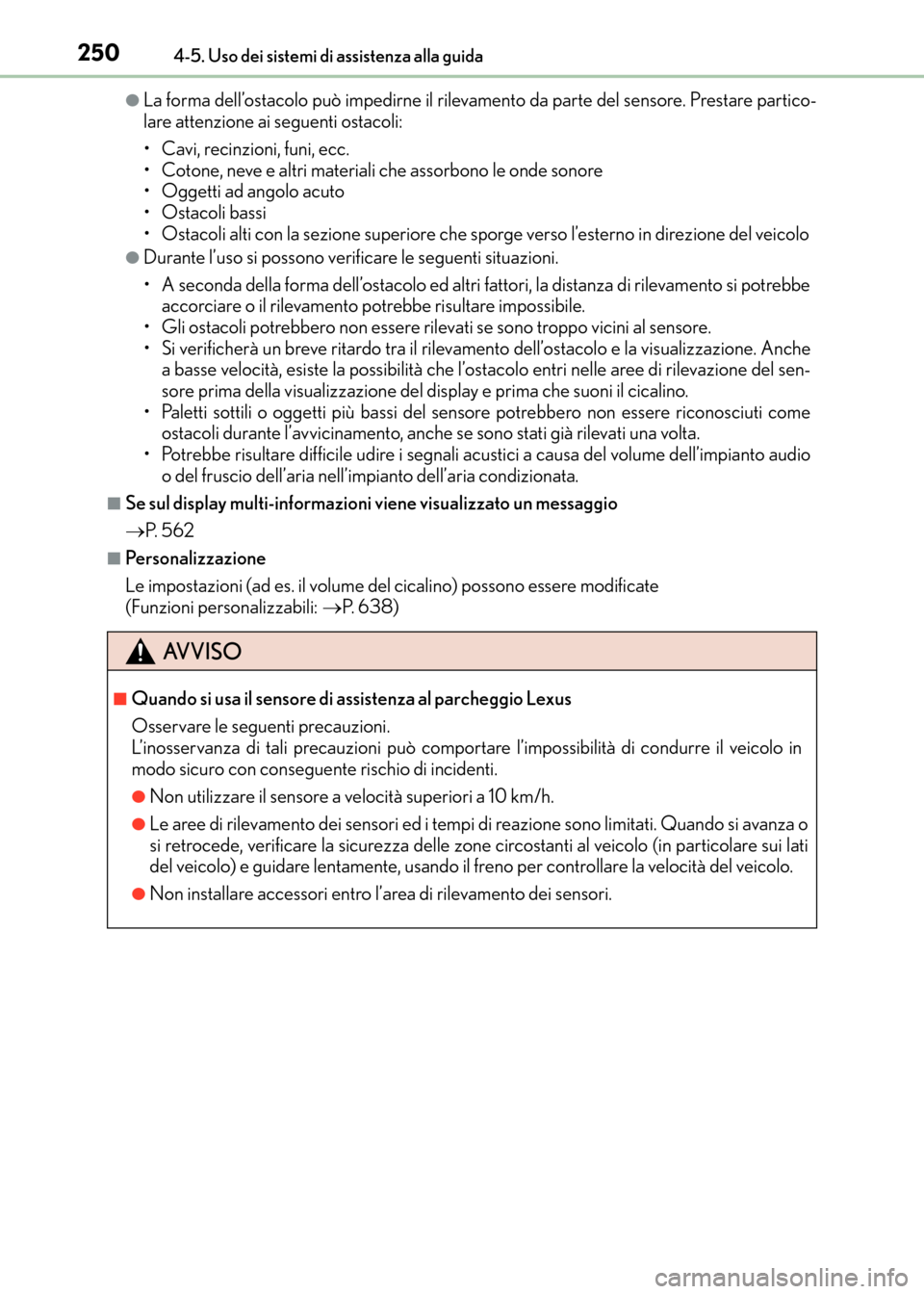

2504-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
●La forma dell’ostacolo può impedirne il rilevamento da parte del sensore. Prestare partico-
lare attenzione ai seguenti ostacoli:
• Cavi, recinzioni, funi, ecc.
• Cotone, neve e altri materiali che assorbono le onde sonore
• Oggetti ad angolo acuto
• Ostacoli bassi
• Ostacoli alti con la sezione superiore che sporge verso l’esterno in direzione del veicolo
●Durante l’uso si possono verificare le seguenti situazioni.
• A seconda della forma dell’ostacolo ed altri fattori, la distanza di rilevamento si potrebbeaccorciare o il rilevamento potrebbe risultare impossibile.
• Gli ostacoli potrebbero non essere rilevati se sono troppo vicini al sensore.
• Si verificherà un breve ritardo tra il rilevamento dell’ostacolo e la visualizzazione. Anche a basse velocità, esiste la possibilità che l’ostacolo entri nelle aree di rilevazione del sen-
sore prima della visualizzazione del display e prima che suoni il cicalino.
• Paletti sottili o oggetti più bassi del sensore potrebbero non essere riconosciuti come ostacoli durante l’avvicinamento, anche se sono stati già rilevati una volta.
• Potrebbe risultare difficile udire i segnali acustici a causa del volume dell’impianto audio o del fruscio dell’aria nell’impianto dell’aria condizionata.
■Se sul display multi-informazioni viene visualizzato un messaggio
→ P. 5 6 2
■Personalizzazione
Le impostazioni (ad es. il volume del cicalino) possono essere modificate
(Funzioni personalizzabili: →P. 638)
AVVISO
■Quando si usa il sensore di assistenza al parcheggio Lexus
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può comportare l’impossibilità di condurre il veicolo in
modo sicuro con conseguente rischio di incidenti.
●Non utilizzare il sensore a velocità superiori a 10 km/h.
●Le aree di rilevamento dei sensori ed i tempi di reazione sono limitati. Quando si avanza o
si retrocede, verificare la sicurezza delle zone circostanti al veicolo (in particolare sui lati
del veicolo) e guidare lentamente, usando il fr eno per controllare la velocità del veicolo.
●Non installare accessori entro l’area di rilevamento dei sensori.
CT200h_OM_OM99N10L_(EL).book Page 250 Thursday, April 14, 201 6 9:14 AM

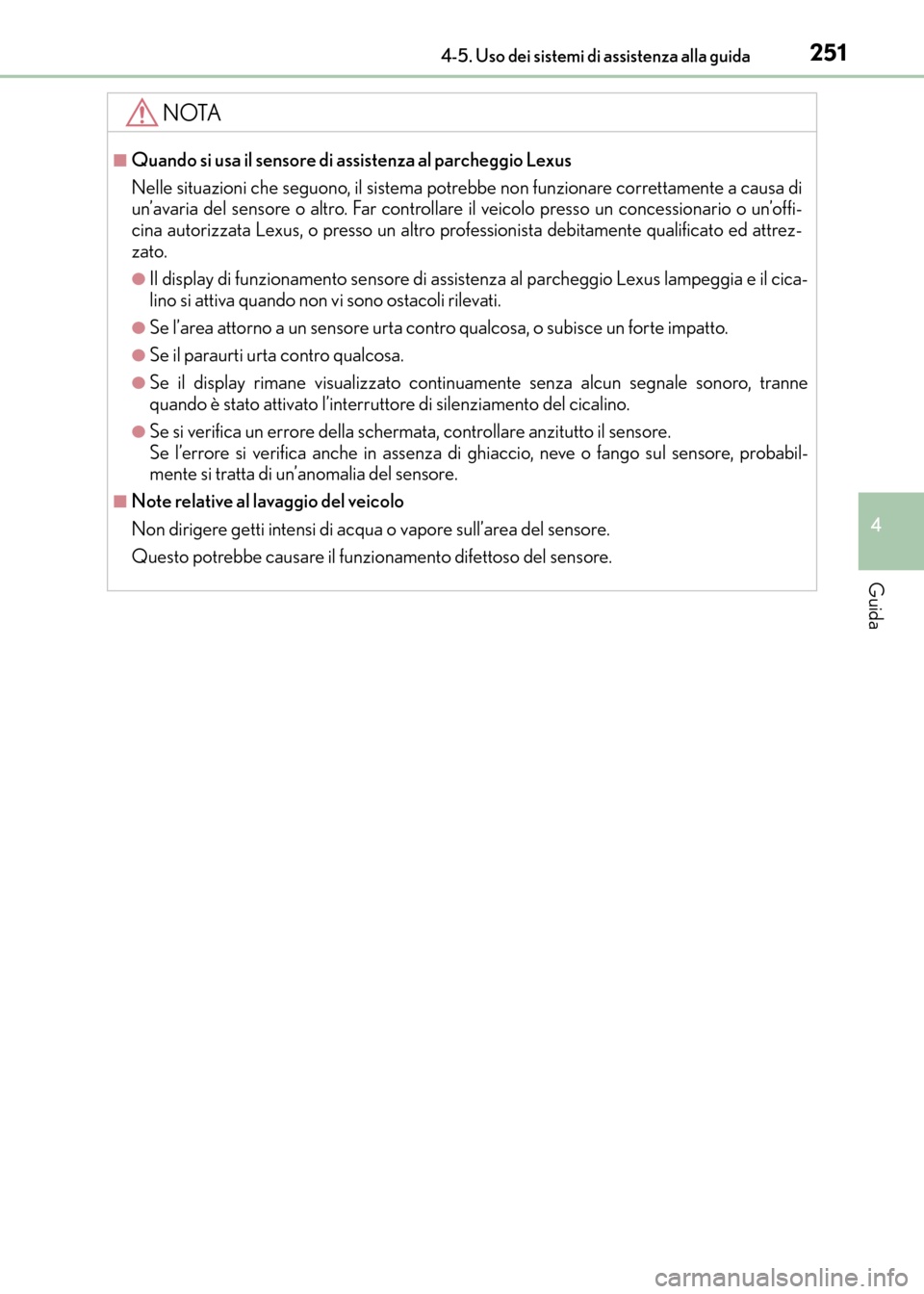

2514-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)
NOTA
■Quando si usa il sensore di assistenza al parcheggio Lexus
Nelle situazioni che seguono, il sistema potrebbe non funzionare correttamente a causa di
un’avaria del sensore o altro. Far controllare il veicolo presso un concessionario o un’offi-
cina autorizzata Lexus, o presso un altro professionista debitamente qualificato ed attrez-
zato.
●Il display di funzionamento sensore di assistenza al parcheggio Lexus lampeggia e il cica-
lino si attiva quando non vi sono ostacoli rilevati.
●Se l’area attorno a un sensore urta contro qualcosa, o subisce un forte impatto.
●Se il paraurti urta contro qualcosa.
●Se il display rimane visualizzato continuamente senza alcun segnale sonoro, tranne
quando è stato attivato l’interruttore di silenziamento del cicalino.
●Se si verifica un errore della schermata, controllare anzitutto il sensore.
Se l’errore si verifica anche in assenza di ghiaccio, neve o fango sul sensore, probabil-
mente si tratta di un’anomalia del sensore.
■Note relative al lavaggio del veicolo
Non dirigere getti intensi di acqua o vapore sull’area del sensore.
Questo potrebbe causare il funzionamento difettoso del sensore.
CT200h_OM_OM99N10L_(EL).book Page 251 Thursday, April 14, 201 6 9:14 AM

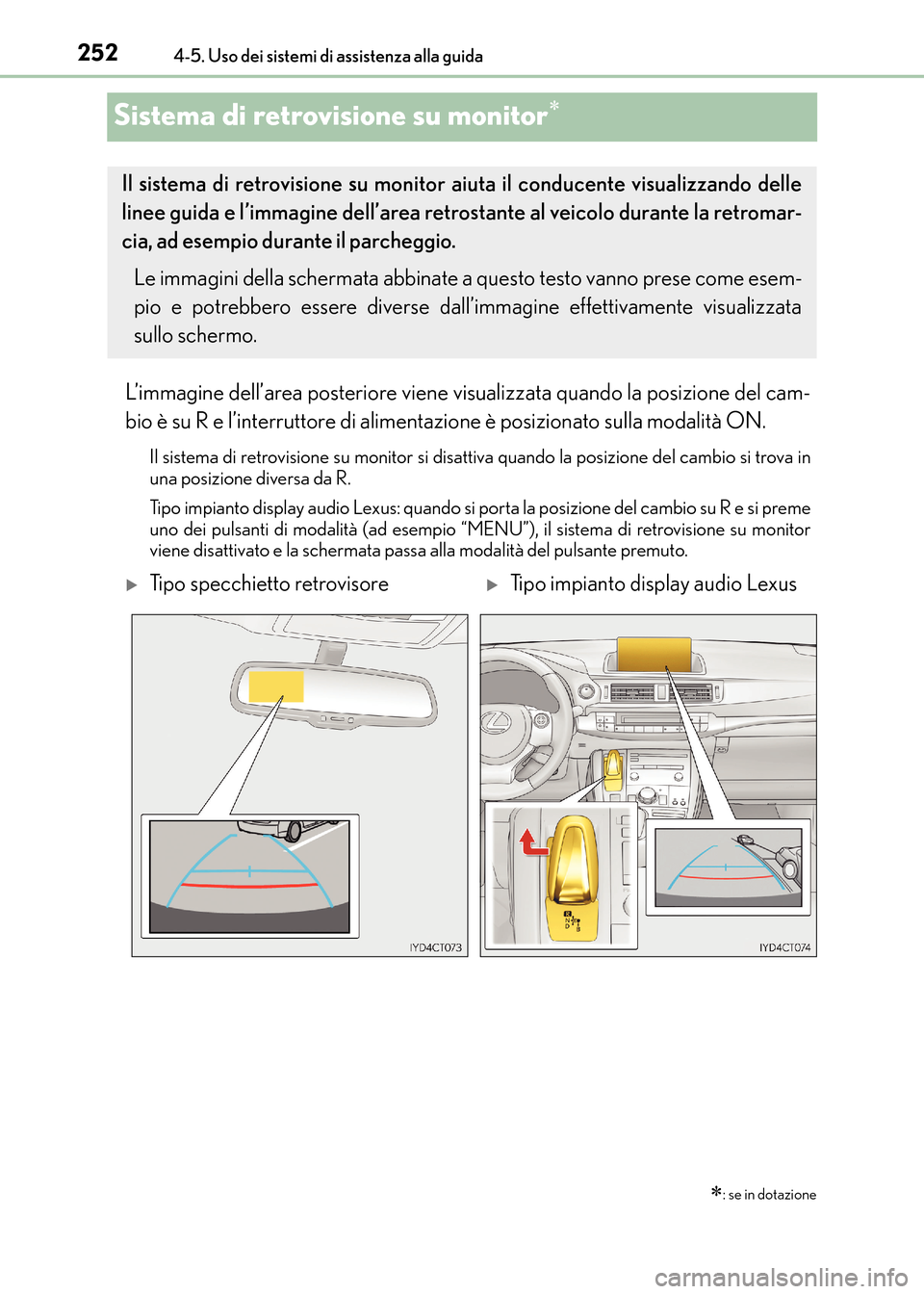

2524-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
Sistema di retrovisione su monitor∗
L’immagine dell’area posteriore viene visualizzata quando la posizione del cam-
bio è su R e l’interruttore di alimentazione è posizionato sulla modalità ON.
Il sistema di retrovisione su monitor si disattiva quando la posizione del cambio si trova in
una posizione diversa da R.
Tipo impianto display audio Lexus: quando si porta la posizione del cambio su R e si preme
uno dei pulsanti di modalità (ad esempio “MENU”), il sistema di retrovisione su monitor
viene disattivato e la schermata passa alla modalità del pulsante premuto.
∗: se in dotazione
Il sistema di retrovisione su monitor aiuta il conducente visualizzando delle
linee guida e l’immagine dell’area retros tante al veicolo durante la retromar-
cia, ad esempio durante il parcheggio.
Le immagini della schermata abbinate a questo testo vanno prese come esem-
pio e potrebbero essere diverse dall’immagine effettivamente visualizzata
sullo schermo.
XTipo specchietto retrovisoreXTipo impianto display audio Lexus
CT200h_OM_OM99N10L_(EL).book Page 252 Thursday, April 14, 201 6 9:14 AM

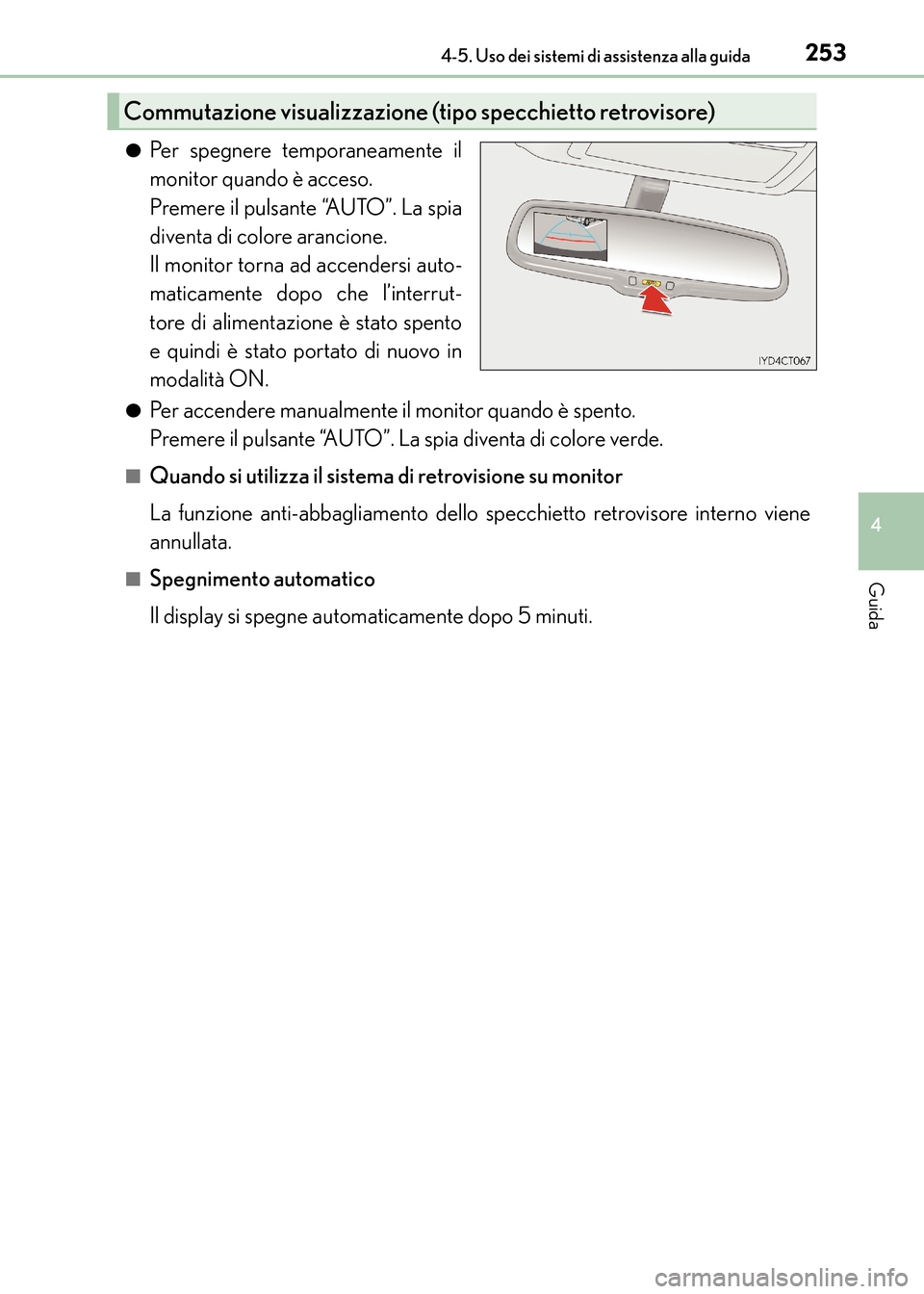

2534-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)●
Per spegnere temporaneamente il
monitor quando è acceso.
Premere il pulsante “AUTO”. La spia
diventa di colore arancione.
Il monitor torna ad accendersi auto-
maticamente dopo che l’interrut-
tore di alimentazione è stato spento
e quindi è stato portato di nuovo in
modalità ON.
●Per accendere manualmente il monitor quando è spento.
Premere il pulsante “AUTO”. La spia diventa di colore verde.
■Quando si utilizza il sistema di retrovisione su monitor
La funzione anti-abbagliamento dello specchietto retrovisore interno viene
annullata.
■Spegnimento automatico
Il display si spegne automaticamente dopo 5 minuti.
Commutazione visualiz
zazione (tipo specchietto retrovisore)
CT200h_OM_OM99N10L_(EL).book Page 253 Thursday, April 14, 201 6 9:14 AM

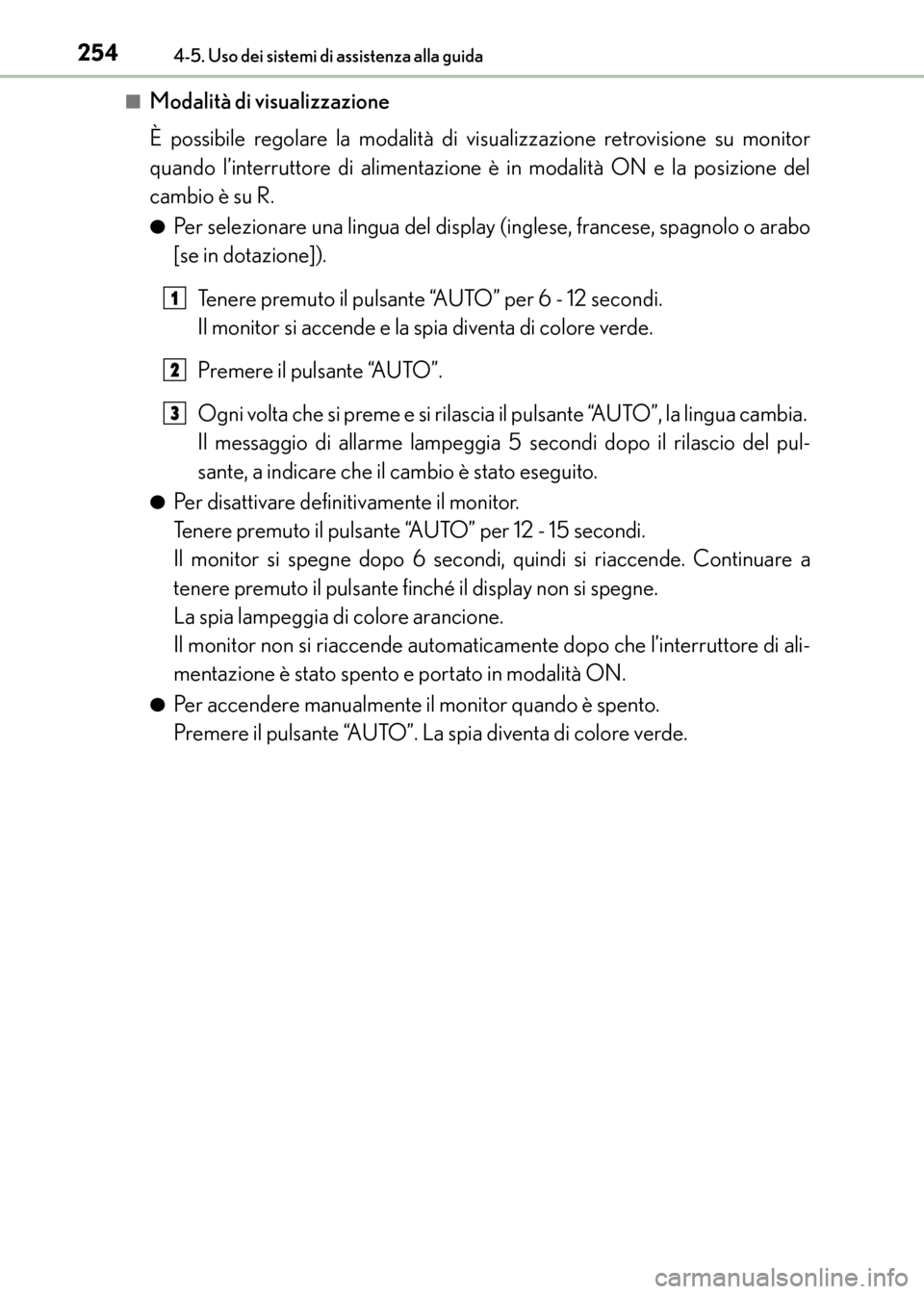

2544-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)■
Modalità di visualizzazione
È possibile regolare la modalità di visualizzazione retrovisione su monitor
quando l’interruttore di alimentazione è in modalità ON e la posizione del
cambio è su R.
●Per selezionare una lingua del display (inglese, francese, spagnolo o arabo
[se in dotazione]).
Tenere premuto il pulsante “AUTO” per 6 - 12 secondi.
Il monitor si accende e la spia diventa di colore verde.
Premere il pulsante “AUTO”.
Ogni volta che si preme e si rilascia il pulsante “AUTO”, la lingua cambia.
Il messaggio di allarme lampeggia 5 secondi dopo il rilascio del pul-
sante, a indicare che il cambio è stato eseguito.
●Per disattivare definitivamente il monitor.
Tenere premuto il pulsante “AUTO” per 12 - 15 secondi.
Il monitor si spegne dopo 6 secondi, quindi si riaccende. Continuare a
tenere premuto il pulsante finché il display non si spegne.
La spia lampeggia di colore arancione.
Il monitor non si riaccende automatica mente dopo che l’interruttore di ali-
mentazione è stato spento e portato in modalità ON.
●Per accendere manualmente il monitor quando è spento.
Premere il pulsante “AUTO”. La spia diventa di colore verde.
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 254 Thursday, April 14, 201 6 9:14 AM

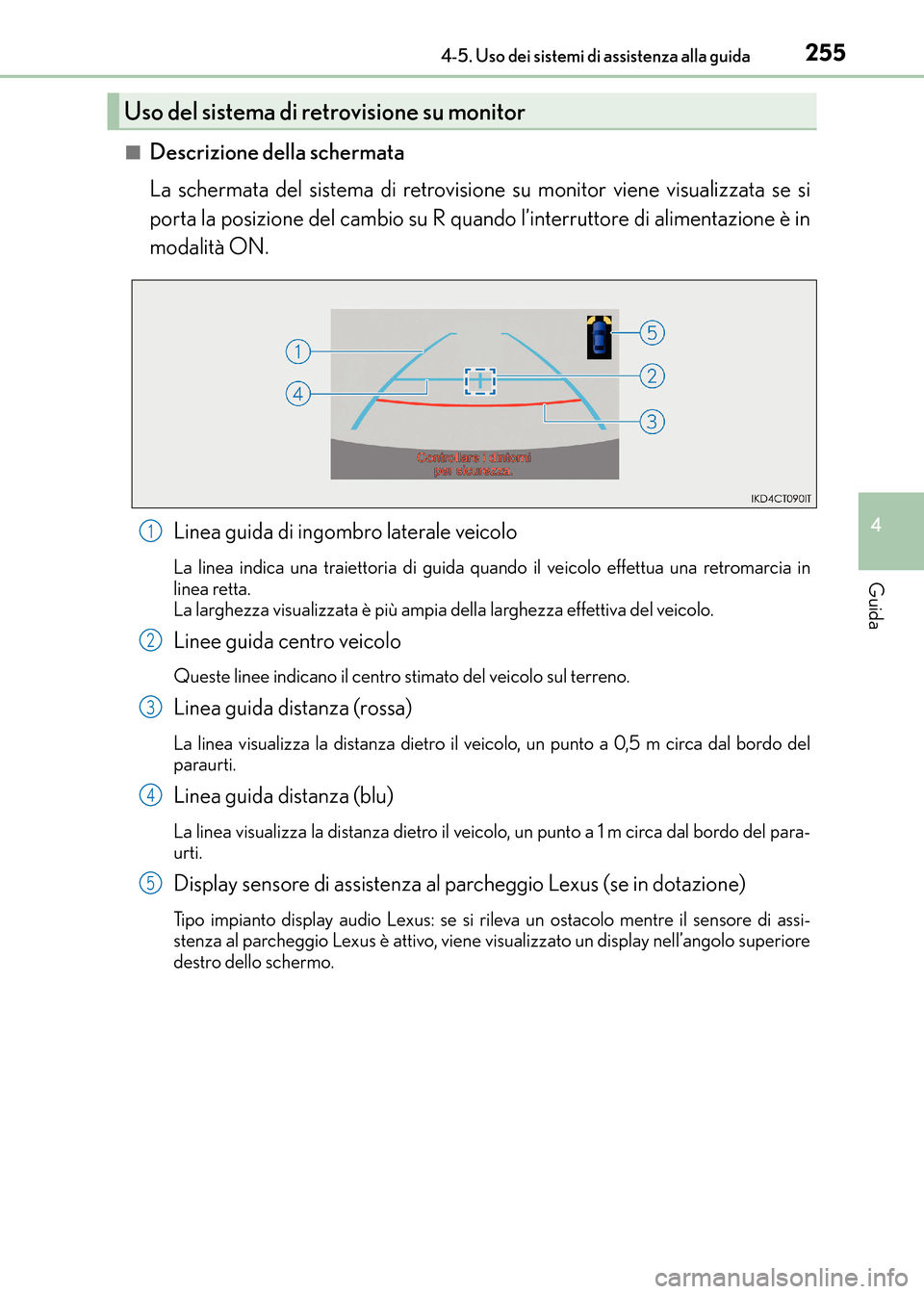

2554-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■
Descrizione della schermata
La schermata del sistema di retrovisione su monitor viene visualizzata se si
porta la posizione del cambio su R quando l’interruttore di alimentazione è in
modalità ON.
Linea guida di ingombro laterale veicolo
La linea indica una traiettoria di guida quando il veicolo effettua una retromarcia in
linea retta.
La larghezza visualizzata è più ampia della larghezza effettiva del veicolo.
Linee guida centro veicolo
Queste linee indicano il centro stimato del veicolo sul terreno.
Linea guida distanza (rossa)
La linea visualizza la distanza dietro il veicolo, un punto a 0,5 m circa dal bordo del
paraurti.
Linea guida distanza (blu)
La linea visualizza la distanza dietro il veicolo, un punto a 1 m circa dal bordo del para-
urti.
Display sensore di assistenza al parcheggio Lexus (se in dotazione)
Tipo impianto display audio Lexus: se si rileva un ostacolo mentre il sensore di assi-
stenza al parcheggio Lexus è attivo, viene visualizzato un display nell’angolo superiore
destro dello schermo.
Uso del sistema di retrovisione su monitor
1
2
3
4
5
CT200h_OM_OM99N10L_(EL).book Page 255 Thursday, April 14, 201 6 9:14 AM

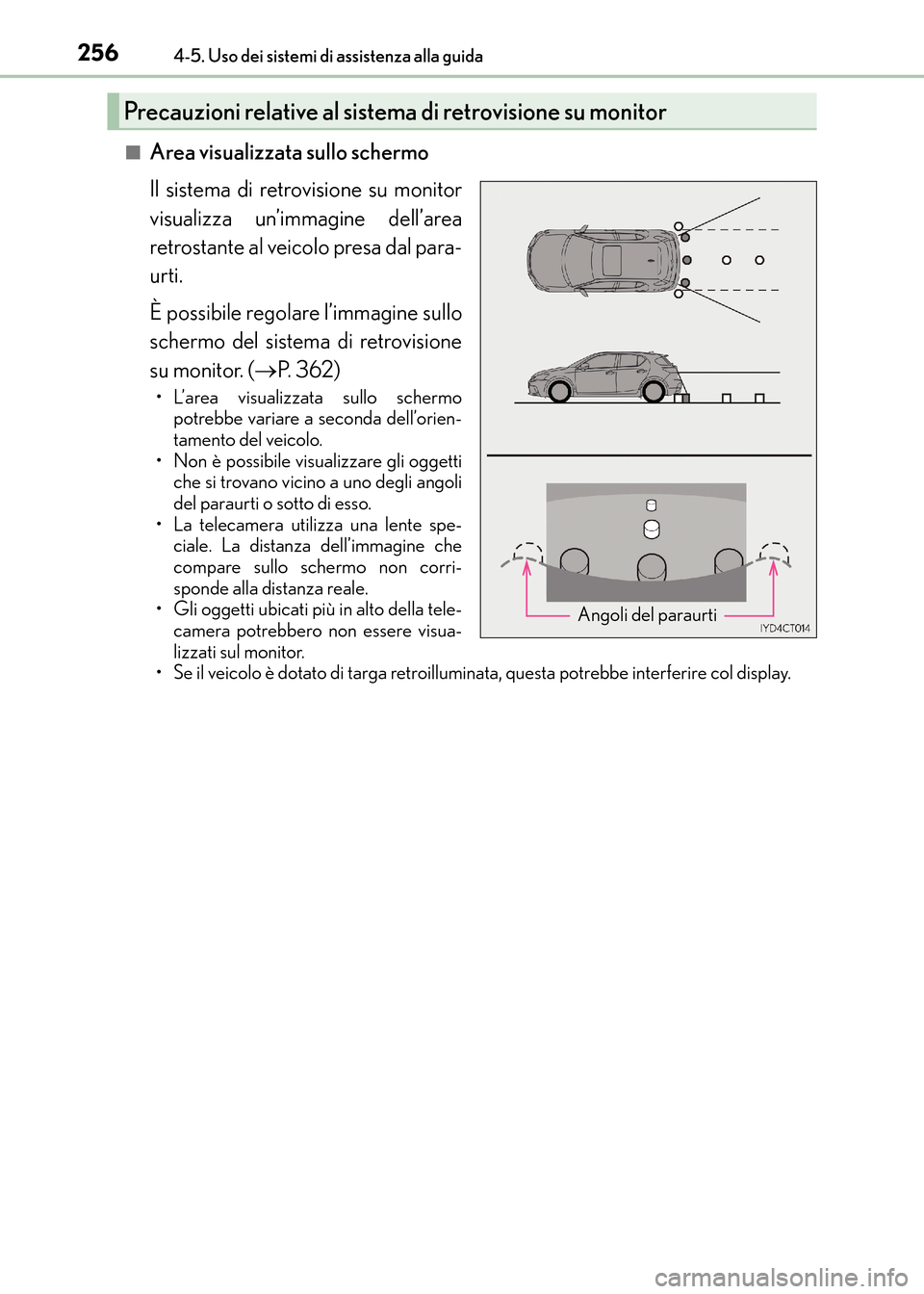

2564-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)■
Area visualizzata sullo schermo
Il sistema di retrovisione su monitor
visualizza un’immagine dell’area
retrostante al veicolo presa dal para-
urti.
È possibile regolare l’immagine sullo
schermo del sistema di retrovisione
su monitor. (
→P. 3 6 2 )
• L’area visualizzata sullo schermo
potrebbe variare a seconda dell’orien-
tamento del veicolo.
• Non è possibile visualizzare gli oggetti che si trovano vicino a uno degli angoli
del paraurti o sotto di esso.
• La telecamera utilizza una lente spe- ciale. La distanza dell’immagine che
compare sullo schermo non corri-
sponde alla distanza reale.
• Gli oggetti ubicati più in alto della tele- camera potrebbero non essere visua-
lizzati sul monitor.
• Se il veicolo è dotato di targa retroilluminata, questa potrebbe interferire col display.
Precauzioni relative al sistem a di retrovisione su monitor
Angoli del paraurti
CT200h_OM_OM99N10L_(EL).book Page 256 Thursday, April 14, 201 6 9:14 AM
