7-7
7
Entretien

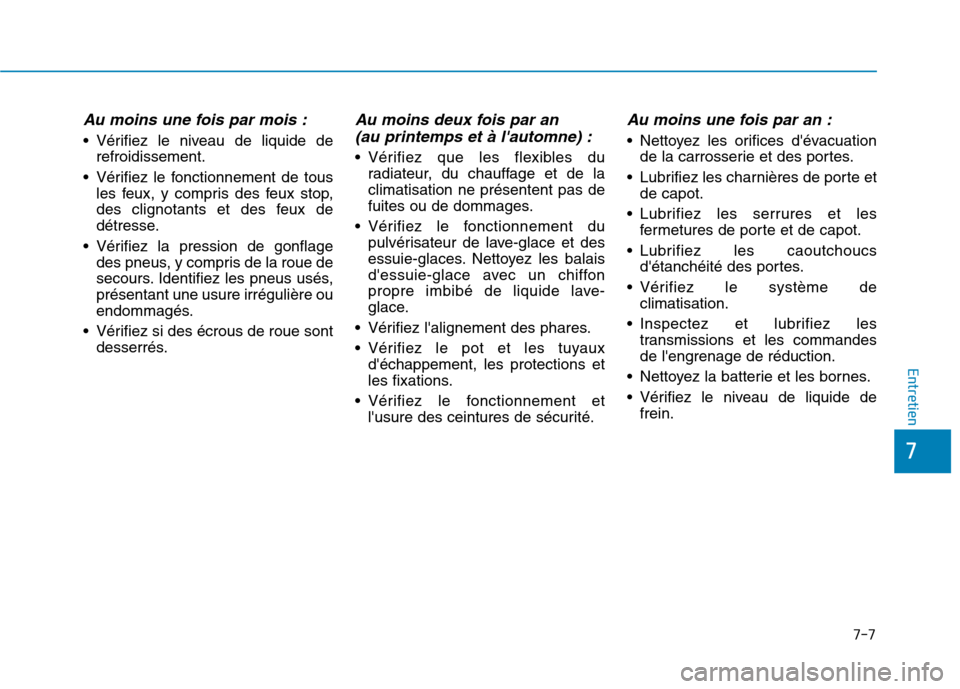

Au moins une fois par mois :
Vérifiez le niveau de liquide derefroidissement.
Vérifiez le fonctionnement de tous les feux, y compris des feux stop,
des clignotants et des feux de
détresse.
Vérifiez la pression de gonflage des pneus, y compris de la roue de
secours. Identifiez les pneus usés,présentant une usure irrégulière ou
endommagés.
Vérifiez si des écrous de roue sont desserrés.
Au moins deux fois par an
(au printemps et à l'automne) :
Vérifiez que les flexibles du radiateur, du chauffage et de laclimatisation ne présentent pas de
fuites ou de dommages.
Vérifiez le fonctionnement du pulvérisateur de lave-glace et des
essuie-glaces. Nettoyez les balais
d'essuie-glace avec un chiffon
propre imbibé de liquide lave-
glace.
Vérifiez l'alignement des phares.
Vérifiez le pot et les tuyaux d'échappement, les protections et
les fixations.
Vérifiez le fonctionnement et l'usure des ceintures de sécurité.
Au moins une fois par an :
Nettoyez les orifices d'évacuationde la carrosserie et des portes.
Lubrifiez les charnières de porte et de capot.
Lubrifiez les serrures et les fermetures de porte et de capot.
Lubrifiez les caoutchoucs d'étanchéité des portes.
Vérifiez le système de climatisation.
Inspectez et lubrifiez les transmissions et les commandes
de l'engrenage de réduction.
Nettoyez la batterie et les bornes.
Vérifiez le niveau de liquide de frein.

7-8
EntretienE
E XX PPLLIICC AA TTIIOO NN DD EESS ÉÉ LLÉÉ MM EENN TTSS DD ''EE NN TTRR EETT IIEE NN PP LLAA NN IIFF IIÉÉ SS

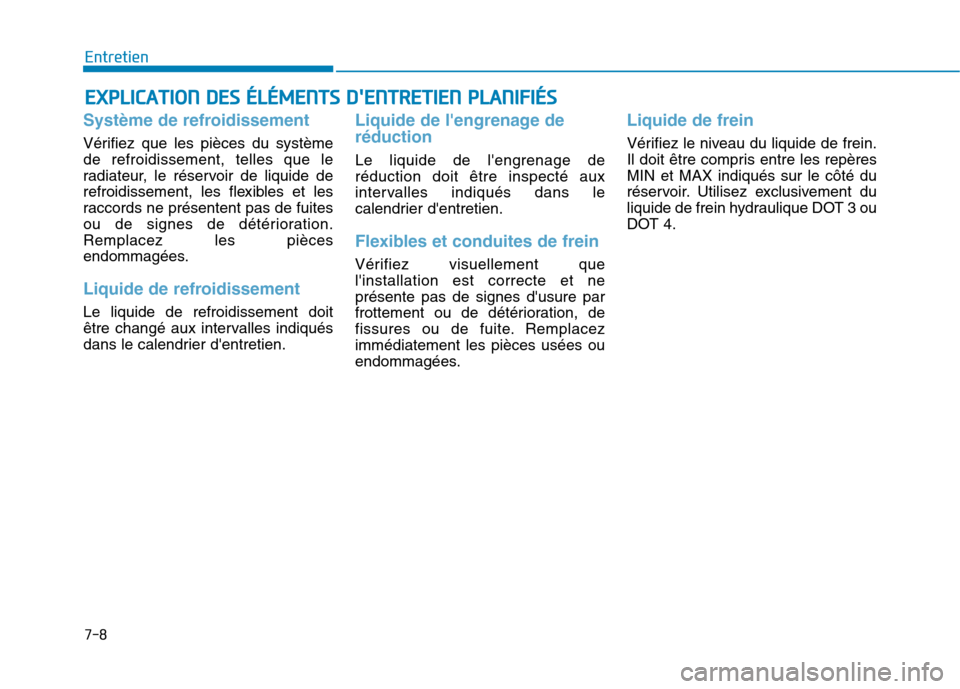

Système de refroidissement
Vérifiez que les pièces du système de refroidissement, telles que le
radiateur, le réservoir de liquide de
refroidissement, les flexibles et les
raccords ne présentent pas de fuites
ou de signes de détérioration.Remplacez les pièces
endommagées.
Liquide de refroidissement
Le liquide de refroidissement doit
être changé aux intervalles indiqués
dans le calendrier d'entretien.
Liquide de l'engrenage de réduction
Le liquide de l'engrenage de réduction doit être inspecté aux
intervalles indiqués dans le
calendrier d'entretien.
Flexibles et conduites de frein
Vérifiez visuellement que l'installation est correcte et neprésente pas de signes d'usure par
frottement ou de détérioration, de
fissures ou de fuite. Remplacezimmédiatement les pièces usées ou
endommagées.
Liquide de frein
Vérifiez le niveau du liquide de frein.
Il doit être compris entre les repèresMIN et MAX indiqués sur le côté du
réservoir. Utilisez exclusivement du
liquide de frein hydraulique DOT 3 ou
DOT 4.

7-9
7
Entretien

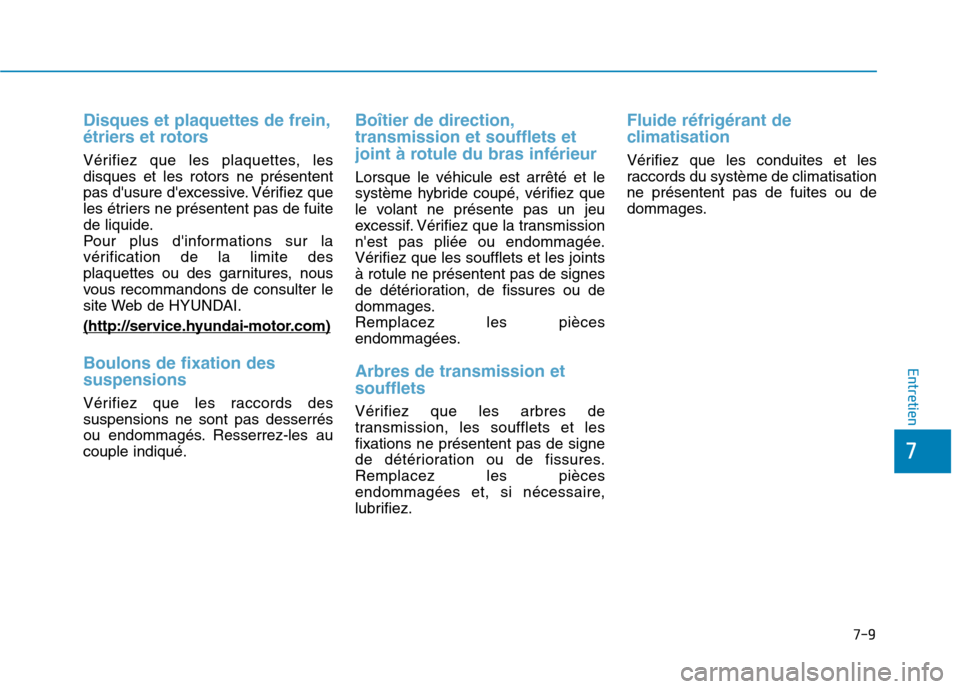

Disques et plaquettes de frein,
étriers et rotors
Vérifiez que les plaquettes, les disques et les rotors ne présentent
pas d'usure d'excessive. Vérifiez que
les étriers ne présentent pas de fuite
de liquide.
Pour plus d'informations sur la
vérification de la limite des
plaquettes ou des garnitures, nous
vous recommandons de consulter le
site Web de HYUNDAI. (http://ser
vice.hyundai-motor.com)
Boulons de fixation des suspensions
Vérifiez que les raccords des suspensions ne sont pas desserrés
ou endommagés. Resserrez-les aucouple indiqué.
Boîtier de direction, transmission et soufflets et
joint à rotule du bras inférieur
Lorsque le véhicule est arrêté et le
système hybride coupé, vérifiez que
le volant ne présente pas un jeu
excessif. Vérifiez que la transmission
n'est pas pliée ou endommagée.
Vérifiez que les soufflets et les jointsà rotule ne présentent pas de signes
de détérioration, de fissures ou de
dommages.Remplacez les pièces
endommagées.
Arbres de transmission et soufflets
Vérifiez que les arbres de
transmission, les soufflets et lesfixations ne présentent pas de signe
de détérioration ou de fissures.Remplacez les pièces
endommagées et, si nécessaire,
lubrifiez.
Fluide réfrigérant de
climatisation
Vérifiez que les conduites et les
raccords du système de climatisationne présentent pas de fuites ou de
dommages.

7-10
EntretienL
L IIQQ UUIIDD EE DD EE RR EEFFRR OO IIDD IISS SS EE MM EENN TT

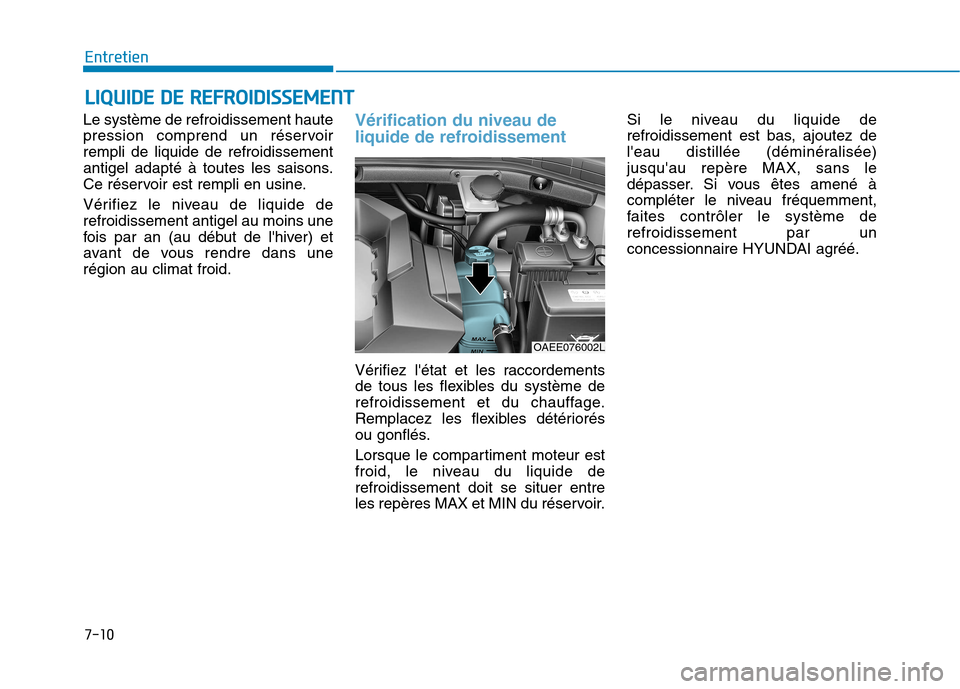

Le système de refroidissement haute
pression comprend un réservoirrempli de liquide de refroidissement
antigel adapté à toutes les saisons.
Ce réservoir est rempli en usine.
Vérifiez le niveau de liquide de refroidissement antigel au moins une
fois par an (au début de l'hiver) et
avant de vous rendre dans unerégion au climat froid.Vérification du niveau de
liquide de refroidissement
Vérifiez l'état et les raccordements
de tous les flexibles du système de
refroidissement et du chauffage.
Remplacez les flexibles détériorés
ou gonflés.
Lorsque le compartiment moteur est
froid, le niveau du liquide derefroidissement doit se situer entre
les repères MAX et MIN du réservoir. Si le niveau du liquide de
refroidissement est bas, ajoutez de
l'eau distillée (déminéralisée)jusqu'au repère MAX, sans le
dépasser. Si vous êtes amené à
compléter le niveau fréquemment,
faites contrôler le système derefroidissement par un
concessionnaire HYUNDAI agréé.
OAEE076002L

7-11
7
Entretien

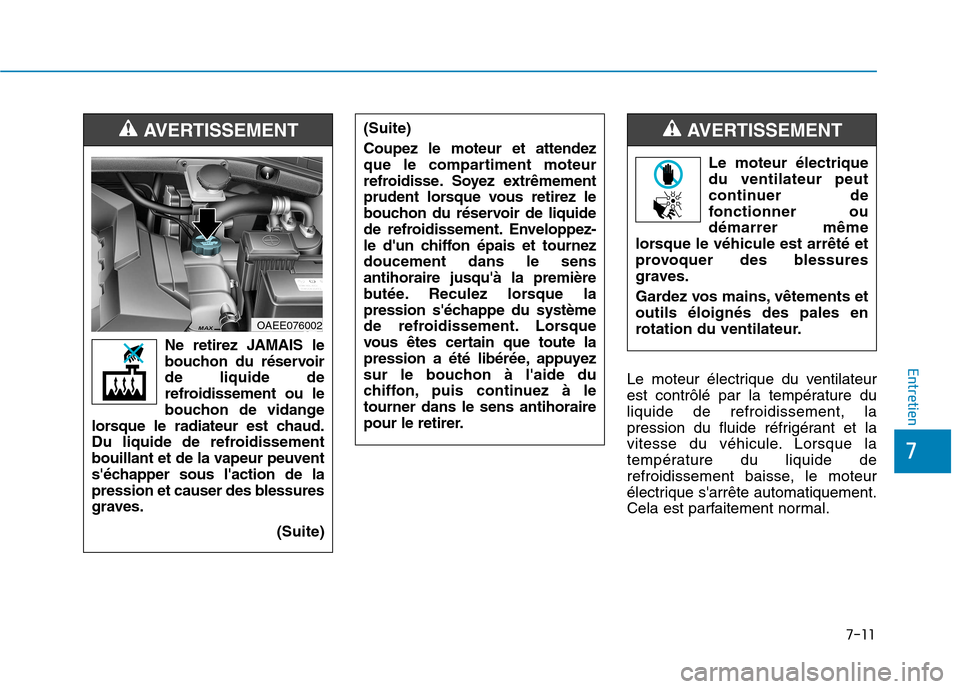

Le moteur électrique du ventilateur
est contrôlé par la température duliquide de refroidissement, la
pression du fluide réfrigérant et la
vitesse du véhicule. Lorsque la
température du liquide de
refroidissement baisse, le moteur
électrique s'arrête automatiquement.
Cela est parfaitement normal.
Ne retirez JAMAIS le
bouchon du réservoirde liquide de
refroidissement ou le
bouchon de vidange
lorsque le radiateur est chaud.
Du liquide de refroidissement
bouillant et de la vapeur peuvent
s'échapper sous l'action de la
pression et causer des blessures
graves.
(Suite)
AVERTISSEMENT
OAEE076002(Suite) Coupez le moteur et attendez
que le compartiment moteur
refroidisse. Soyez extrêmement
prudent lorsque vous retirez le
bouchon du réservoir de liquide
de refroidissement. Enveloppez-
le d'un chiffon épais et tournezdoucement dans le sensantihoraire jusqu'à la première
butée. Reculez lorsque la
pression s'échappe du système
de refroidissement. Lorsque
vous êtes certain que toute la
pression a été libérée, appuyez
sur le bouchon à l'aide du
chiffon, puis continuez à letourner dans le sens antihoraire
pour le retirer.
Le moteur électrique du ventilateur peut
continuer de
fonctionner oudémarrer même
lorsque le véhicule est arrêté et
provoquer des blessures
graves.
Gardez vos mains, vêtements et outils éloignés des pales en
rotation du ventilateur.
AVERTISSEMENT

7-12
Entretien

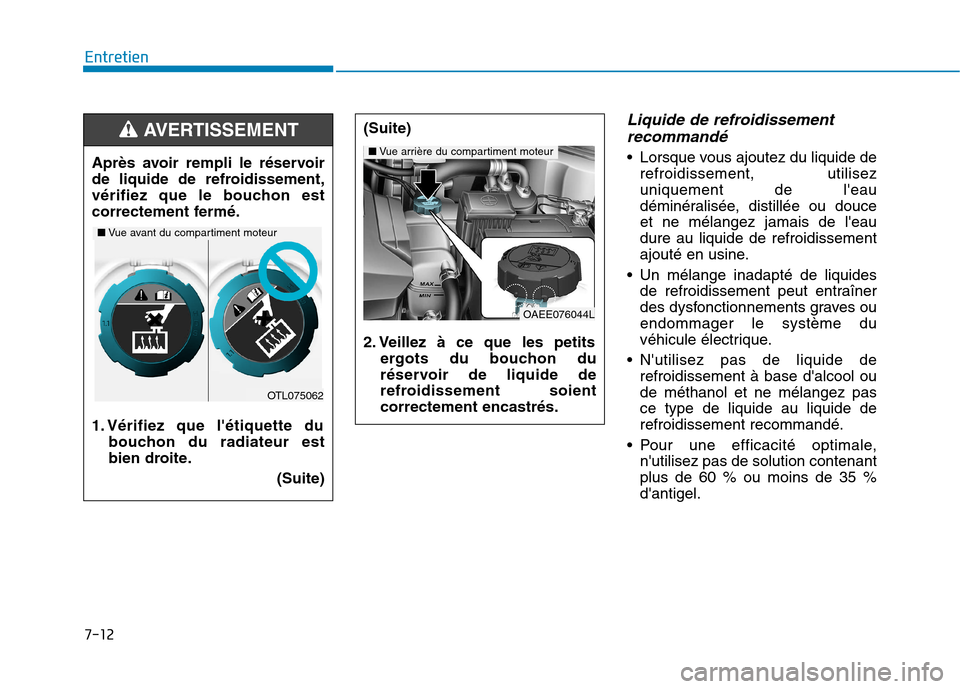

Liquide de refroidissementrecommandé
Lorsque vous ajoutez du liquide de refroidissement, utilisez uniquement de l'eau
déminéralisée, distillée ou douceet ne mélangez jamais de l'eaudure au liquide de refroidissement
ajouté en usine.
Un mélange inadapté de liquides de refroidissement peut entraîner
des dysfonctionnements graves ouendommager le système du
véhicule électrique.
N'utilisez pas de liquide de refroidissement à base d'alcool oude méthanol et ne mélangez pasce type de liquide au liquide derefroidissement recommandé.
Pour une efficacité optimale, n'utilisez pas de solution contenantplus de 60 % ou moins de 35 %d'antigel.
Après avoir rempli le réservoir
de liquide de refroidissement,
vérifiez que le bouchon est
correctement fermé.
1. Vérifiez que l'étiquette du
bouchon du radiateur est
bien droite.
(Suite)
AVERTISSEMENT
OTL075062
■Vue avant du compartiment moteur (Suite)
2. Veillez à ce que les petits
ergots du bouchon du
réservoir de liquide de
refroidissement soientcorrectement encastrés.
OAEE076044L
■Vue arrière du compartiment moteur

7-13
7
Entretien

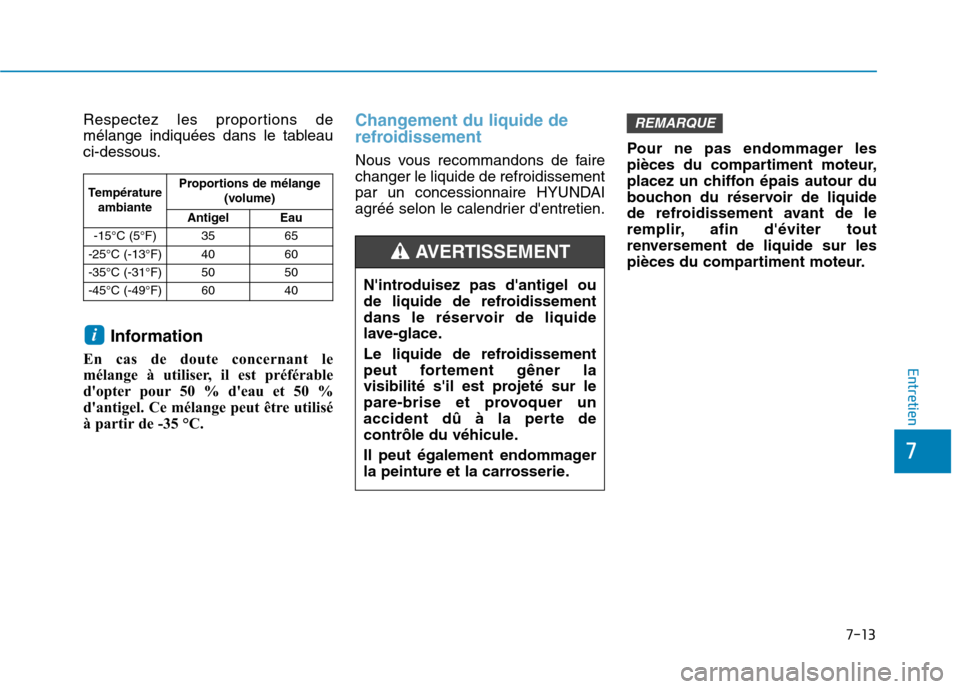

Respectez les proportions de
mélange indiquées dans le tableau
ci-dessous.Information
En cas de doute concernant le
mélange à utiliser, il est préférable
d'opter pour 50 % d'eau et 50 %
d'antigel. Ce mélange peut être utilisé
à partir de -35 °C.Changement du liquide de
refroidissement
Nous vous recommandons de faire changer le liquide de refroidissement
par un concessionnaire HYUNDAI
agréé selon le calendrier d'entretien. Pour ne pas endommager les
pièces du compartiment moteur,
placez un chiffon épais autour du
bouchon du réservoir de liquide
de refroidissement avant de le
remplir, afin d'éviter tout
renversement de liquide sur les
pièces du compartiment moteur.
REMARQUE
i
Température
ambiante Proportions de mélange
(volume)
Antigel Eau
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
N'introduisez pas d'antigel ou
de liquide de refroidissement
dans le réservoir de liquide
lave-glace.
Le liquide de refroidissement
peut fortement gêner la
visibilité s'il est projeté sur le
pare-brise et provoquer un
accident dû à la perte de
contrôle du véhicule.
Il peut également endommager
la peinture et la carrosserie.
AVERTISSEMENT

LLIIQQ UUIIDD EE DD EE FF RR EEIINN
7-14
Entretien

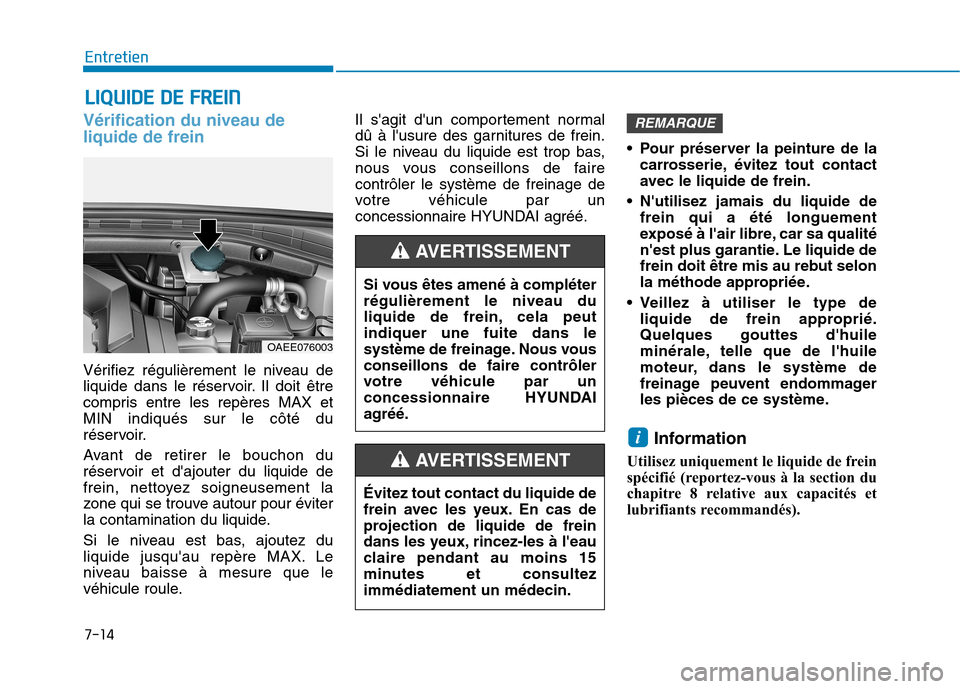

Vérification du niveau de liquide de frein
Vérifiez régulièrement le niveau de
liquide dans le réservoir. Il doit être
compris entre les repères MAX etMIN indiqués sur le côté du
réservoir.
Avant de retirer le bouchon du
réservoir et d'ajouter du liquide de
frein, nettoyez soigneusement la
zone qui se trouve autour pour éviter
la contamination du liquide.
Si le niveau est bas, ajoutez du
liquide jusqu'au repère MAX. Le
niveau baisse à mesure que le
véhicule roule. Il s'agit d'un comportement normal
dû à l'usure des garnitures de frein.
Si le niveau du liquide est trop bas,
nous vous conseillons de fairecontrôler le système de freinage de
votre véhicule par un
concessionnaire HYUNDAI agréé.
Pour préserver la peinture de la
carrosserie, évitez tout contact
avec le liquide de frein.
N'utilisez jamais du liquide de frein qui a été longuement
exposé à l'air libre, car sa qualité
n'est plus garantie. Le liquide de
frein doit être mis au rebut selon
la méthode appropriée.
Veillez à utiliser le type de liquide de frein approprié.Quelques gouttes d'huile
minérale, telle que de l'huile
moteur, dans le système de
freinage peuvent endommager
les pièces de ce système.
Information
Utilisez uniquement le liquide de frein
spécifié (reportez-vous à la section du
chapitre 8 relative aux capacités et
lubrifiants recommandés).
i
REMARQUE
OAEE076003 Si vous êtes amené à compléter régulièrement le niveau du
liquide de frein, cela peutindiquer une fuite dans le
système de freinage. Nous vousconseillons de faire contrôler
votre véhicule par un
concessionnaire HYUNDAI
agréé.
AVERTISSEMENT
Évitez tout contact du liquide de
frein avec les yeux. En cas de
projection de liquide de frein
dans les yeux, rincez-les à l'eau
claire pendant au moins 15
minutes et consultezimmédiatement un médecin.
AVERTISSEMENT
