2017 Hyundai Ioniq Electric Handleiding (in Dutch)

7-43
7
Onderhoud

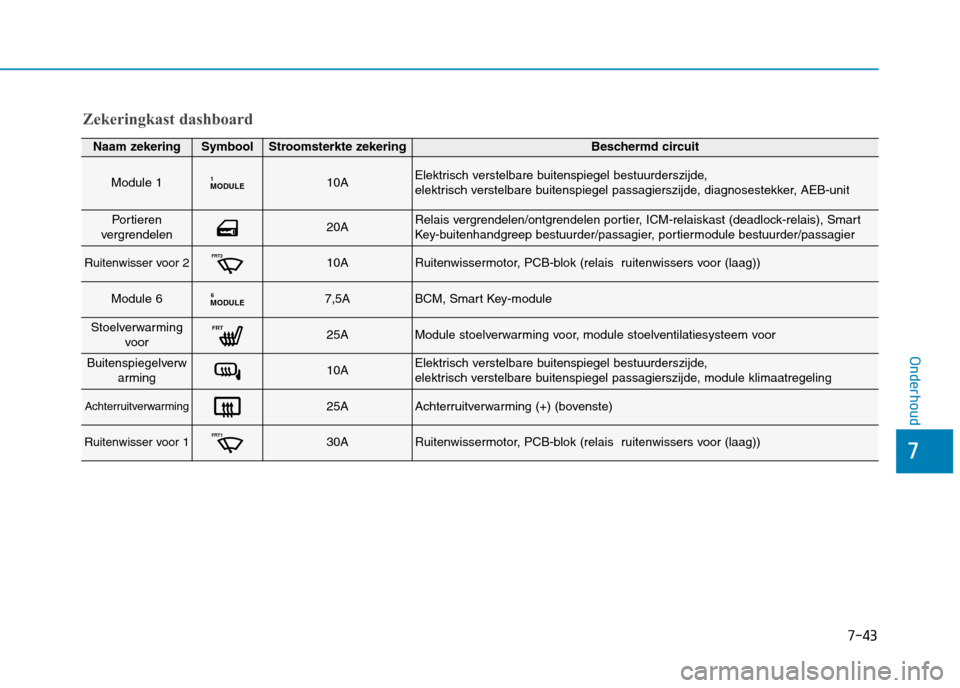

Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Module 1MODULE110AElektrisch verstelbare buitenspiegel bestuurderszijde,
elektrisch verstelbare buitenspiegel passagierszijde, diagnosestekker, AEB-unit
Portieren
vergrendelen20ARelais vergrendelen/ontgrendelen portier, ICM-relaiskast (deadlock-relais), Smart
Key-buitenhandgreep bestuurder/passagier, portiermodule bestuurder/passagier
Ruitenwisser voor 2FRT210ARuitenwissermotor, PCB-blok (relais ruitenwissers voor (laag))
Module 6MODULE 67,5ABCM, Smart Key-module
Stoelverwarming
voorFRT25AModule stoelverwarming voor, module stoelventilatiesysteem voor
Buitenspiegelverwarming10AElektrisch verstelbare buitenspiegel bestuurderszijde,
elektrisch verstelbare buitenspiegel passagierszijde, module klimaatregeling
Achterruitverwarming25AAchterruitverwarming (+) (bovenste)
Ruitenwisser voor 1FRT130ARuitenwissermotor, PCB-blok (relais ruitenwissers voor (laag))

7-44
Onderhoud

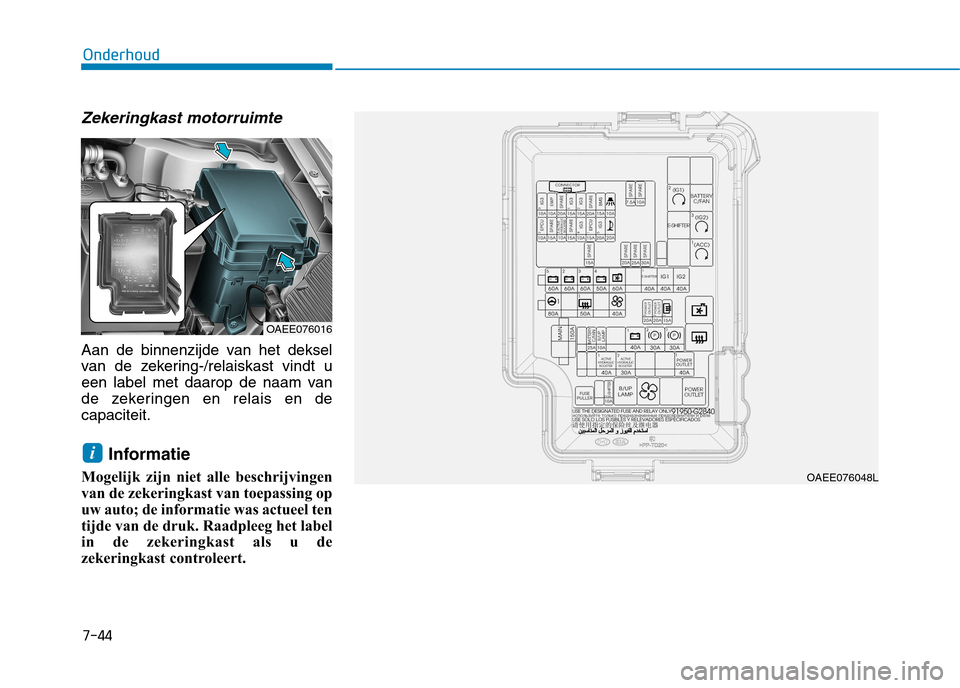

Zekeringkast motorruimte
Aan de binnenzijde van het deksel
van de zekering-/relaiskast vindt u
een label met daarop de naam van
de zekeringen en relais en decapaciteit.Informatie
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto; de informatie was actueel ten
tijde van de druk. Raadpleeg het label
in de zekeringkast als u de
zekeringkast controleert.
i
OAEE076016
OAEE076048L

7-45
7
Onderhoud
Zekeringkast motorruimte
TypeSymboolStroomsterkte zekeringBeschermd circuit
Multizekering
MAIN150ALaagspannings-DC-DC-converter, verbindingsblok motorruimte
560APCB-blok
260AIGPM
360AIGPM
450AIGPM
60AVerbindingsblok motorruimte
40AVerbindingsblok motorruimte
40AVerbindingsblok motorruimte
IG140AVerbindingsblok motorruimte
IG240AVerbindingsblok motorruimte
180AEPS-unit

7-46
Onderhoud
TypeSymboolStroomsterkte zekeringBeschermd circuit
Zekering
25 AVerbindingsblok motorruimte
B/UP
LAMP10AVerbindingsblok motorruimte, multifunctionele servicestekker
140AIGPM
30ASchakelaar elektronische parkeerrem
30ASchakelaar elektronische parkeerrem
1 ACTIVE
HYDRAULIC BO SSTER40AMultifunctionele servicestekker, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30AMultifunctionele servicestekker, IBAU
POWER
OUTLET140AVerbindingsblok motorruimte
POWER
OUTLET
320AAansteker
POWER
OUTLET
220A12V-aansluiting
215AIGPM, achterruitverwarming (+) (onderste)
Zekeringkast motorruimte

7-47
7
Onderhoud

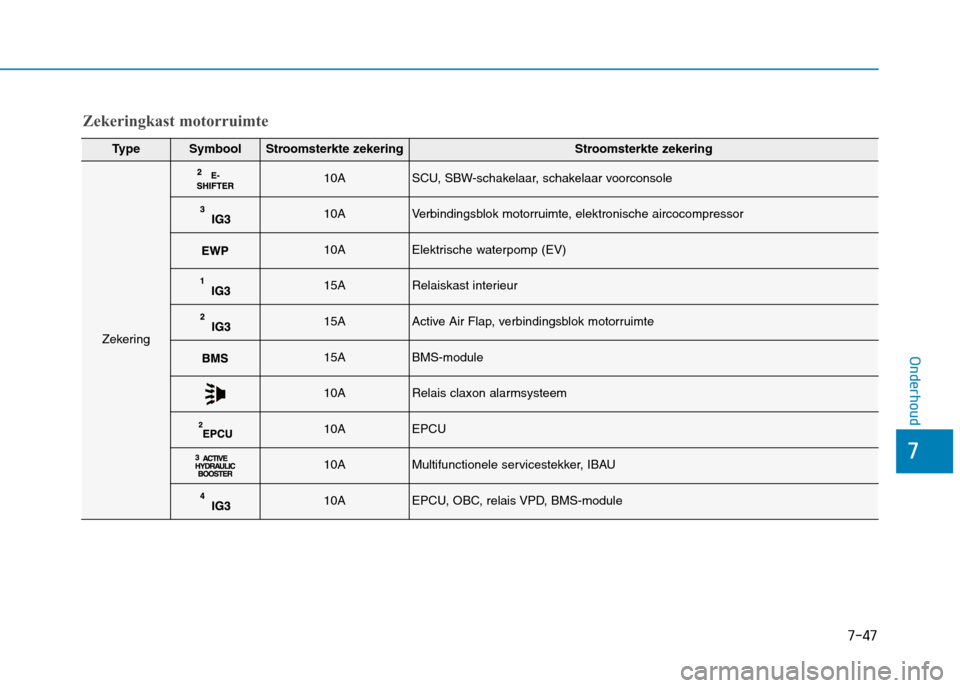

Zekeringkast motorruimte
TypeSymboolStroomsterkte zekeringStroomsterkte zekering
Zekering
10ASCU, SBW-schakelaar, schakelaar voorconsole
10AVerbindingsblok motorruimte, elektronische aircocompressor
10AElektrische waterpomp (EV)
15ARelaiskast interieur
15AActive Air Flap, verbindingsblok motorruimte
15ABMS-module
10ARelais claxon alarmsysteem
10AEPCU
10AMultifunctionele servicestekker, IBAU
10AEPCU, OBC, relais VPD, BMS-module

7-48
Onderhoud

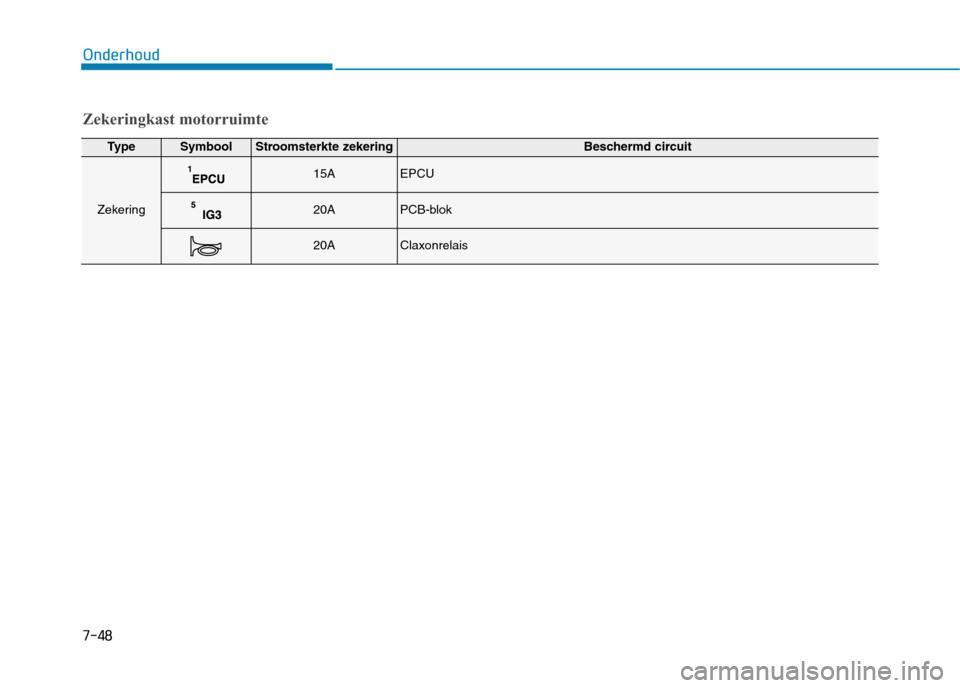

TypeSymboolStroomsterkte zekeringBeschermd circuit
Zekering
15AEPCU
20APCB-blok
20AClaxonrelais
Zekeringkast motorruimte

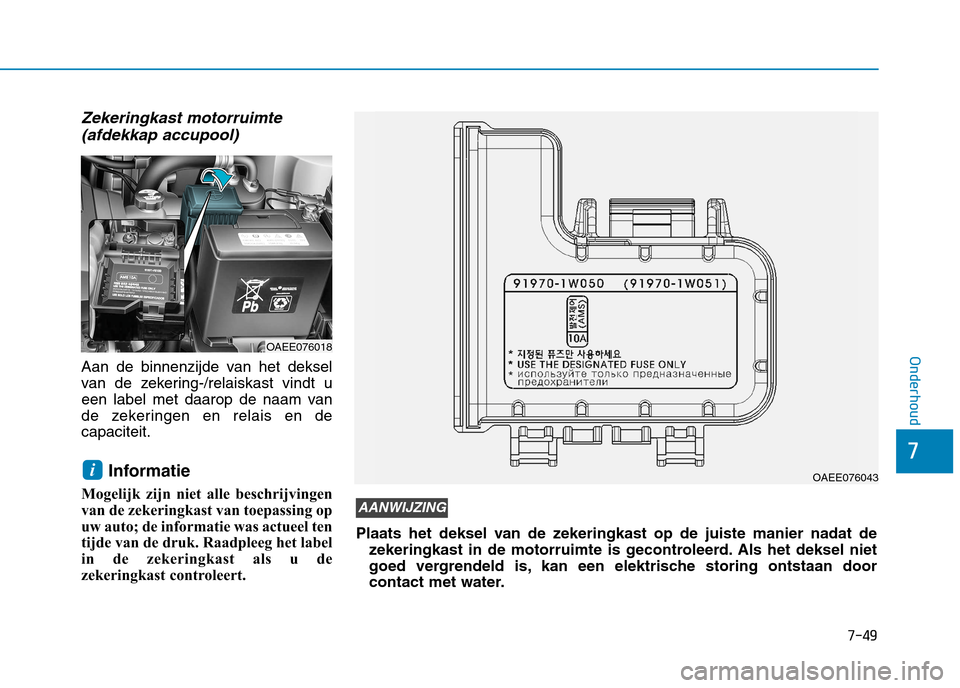

Zekeringkast motorruimte(afdekkap accupool)
Aan de binnenzijde van het deksel
van de zekering-/relaiskast vindt u
een label met daarop de naam van
de zekeringen en relais en decapaciteit.
Informatie
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto; de informatie was actueel ten
tijde van de druk. Raadpleeg het label
in de zekeringkast als u de
zekeringkast controleert.
i
7-49
7
OnderhoudOAEE076018
OAEE076043
Plaats het deksel van de zekeringkast op de juiste manier nadat de zekeringkast in de motorruimte is gecontroleerd. Als het deksel niet
goed vergrendeld is, kan een elektrische storing ontstaan door
contact met water.
AANWIJZING

7-50

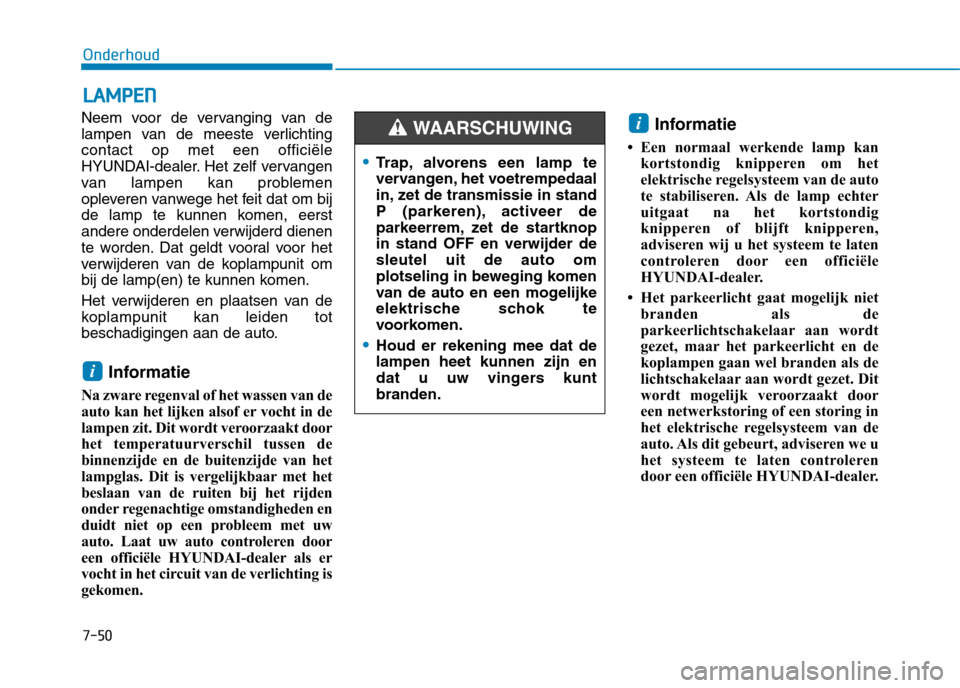

OnderhoudL
L AA MM PPEENN
Neem voor de vervanging van de
lampen van de meeste verlichtingcontact op met een officiële
HYUNDAI-dealer. Het zelf vervangen
van lampen kan problemen
opleveren vanwege het feit dat om bij
de lamp te kunnen komen, eerst
andere onderdelen verwijderd dienen
te worden. Dat geldt vooral voor het
verwijderen van de koplampunit om
bij de lamp(en) te kunnen komen.
Het verwijderen en plaatsen van de
koplampunit kan leiden tot
beschadigingen aan de auto.
Informatie
Na zware regenval of het wassen van de
auto kan het lijken alsof er vocht in de
lampen zit. Dit wordt veroorzaakt door
het temperatuurverschil tussen de
binnenzijde en de buitenzijde van het
lampglas. Dit is vergelijkbaar met het
beslaan van de ruiten bij het rijden
onder regenachtige omstandigheden en
duidt niet op een probleem met uw
auto. Laat uw auto controleren door
een officiële HYUNDAI-dealer als er
vocht in het circuit van de verlichting is
gekomen. Informatie
 Een normaal werkende lamp kan kortstondig knipperen om het
elektrische regelsysteem van de auto
te stabiliseren. Als de lamp echter
uitgaat na het kortstondig
knipperen of blijft knipperen,
adviseren wij u het systeem te laten
controleren door een officiële
HYUNDAI-dealer.
 Het parkeerlicht gaat mogelijk niet branden als de
parkeerlichtschakelaar aan wordt
gezet, maar het parkeerlicht en de
koplampen gaan wel branden als de
lichtschakelaar aan wordt gezet. Dit
wordt mogelijk veroorzaakt door
een netwerkstoring of een storing in
het elektrische regelsysteem van de
auto. Als dit gebeurt, adviseren we u
het systeem te laten controleren
door een officiële HYUNDAI-dealer.i
i
Trap, alvorens een lamp te
vervangen, het voetrempedaal
in, zet de transmissie in stand
P (parkeren), activeer de
parkeerrem, zet de startknopin stand OFF en verwijder desleutel uit de auto om
plotseling in beweging komen
van de auto en een mogelijke
elektrische schok te
voorkomen.
Houd er rekening mee dat de lampen heet kunnen zijn en
dat u uw vingers kuntbranden.
WAARSCHUWING
