2017 Hyundai Ioniq Electric Handleiding (in Dutch)

7-35
7
Onderhoud
ZZEEKK EERR IINN GGEENN
Het elektrische systeem van een
auto is tegen overbelasting beveiligd
door middel van zekeringen.
Deze auto heeft 2 (of 3)
zekeringkasten, één in het zijpaneelaan bestuurderszijde en de andere
in de motorruimte. Controleer de zekering van het
desbetreffende circuit wanneer een
bepaalde verlichting, accessoire of
bedieningsorgaan niet werkt. Als een
zekering is doorgebrand, is het
element in de zekering gesmolten of
doorgebrand.
Controleer eerst de zekeringkast aan
bestuurderszijde wanneer het
elektrische systeem niet werkt. Zet,
voordat u een doorgebrande
zekering vervangt, de auto en alle
schakelaars uit en neem de
minkabel van de accu los. Vervang
een zekering altijd door een zekering
met dezelfde stroomsterkte.
Als de vervangende zekering ook
doorbrandt, duidt dit op een elektrische
storing. Probeer het betreffende
systeem niet te gebruiken en neemonmiddellijk contact op met een
officiële HYUNDAI-dealer.
Informatie
Er worden drie typen zekeringen
gebruikt: steekzekeringen voor lagere
stroomsterkte, een cartridge-type en
multizekeringen voor hogere
stroomsterktes.
i
Vervang een zekering ALLEEN
door een zekering met dezelfde
stroomsterkte.
Een zekering met een hogere
capaciteit kan schade en
mogelijk brand veroorzaken.
Vervang een zekering niet door een draad of een stuk
aluminiumfolie - ook niet als
noodreparatie. Hierdoor kan
het elektrische circuit
overbelast worden, waardoorbrand kan ontstaan.
WAARSCHUWING
Normaal
■
Steekzekering
■ Cartridge-type Doorgebrand
Normaal Doorgebrand
OAEE076008
Normaal
Doorgebrand
■ Multizekering
Verwijder een zekering niet met
een schroevendraaier of een
ander metalen voorwerp omdat
hierdoor kortsluiting kan
ontstaan, waardoor schade aan
het elektrische systeem kan
worden veroorzaakt.
OPMERKING

7-36
Onderhoud

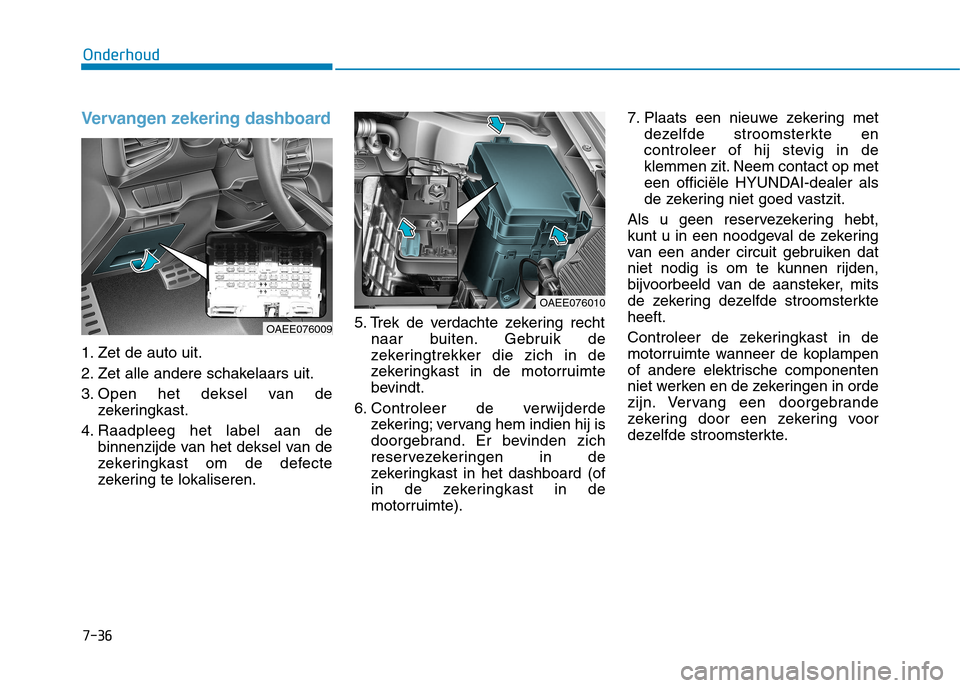

Vervangen zekering dashboard
1. Zet de auto uit.
2. Zet alle andere schakelaars uit.
3. Open het deksel van dezekeringkast.
4. Raadpleeg het label aan de binnenzijde van het deksel van de
zekeringkast om de defecte
zekering te lokaliseren. 5. Trek de verdachte zekering recht
naar buiten. Gebruik de
zekeringtrekker die zich in de
zekeringkast in de motorruimte
bevindt.
6. Controleer de verwijderde zekering; vervang hem indien hij is
doorgebrand. Er bevinden zich
reservezekeringen in de
zekeringkast in het dashboard (of
in de zekeringkast in de
motorruimte). 7. Plaats een nieuwe zekering met
dezelfde stroomsterkte en
controleer of hij stevig in de
klemmen zit. Neem contact op met
een officiële HYUNDAI-dealer als
de zekering niet goed vastzit.
Als u geen reservezekering hebt,
kunt u in een noodgeval de zekering
van een ander circuit gebruiken dat
niet nodig is om te kunnen rijden,
bijvoorbeeld van de aansteker, mits
de zekering dezelfde stroomsterkteheeft.
Controleer de zekeringkast in de
motorruimte wanneer de koplampen
of andere elektrische componenten
niet werken en de zekeringen in orde
zijn. Vervang een doorgebrande
zekering door een zekering voor
dezelfde stroomsterkte.
OAEE076009
OAEE076010

7-37
7
Onderhoud

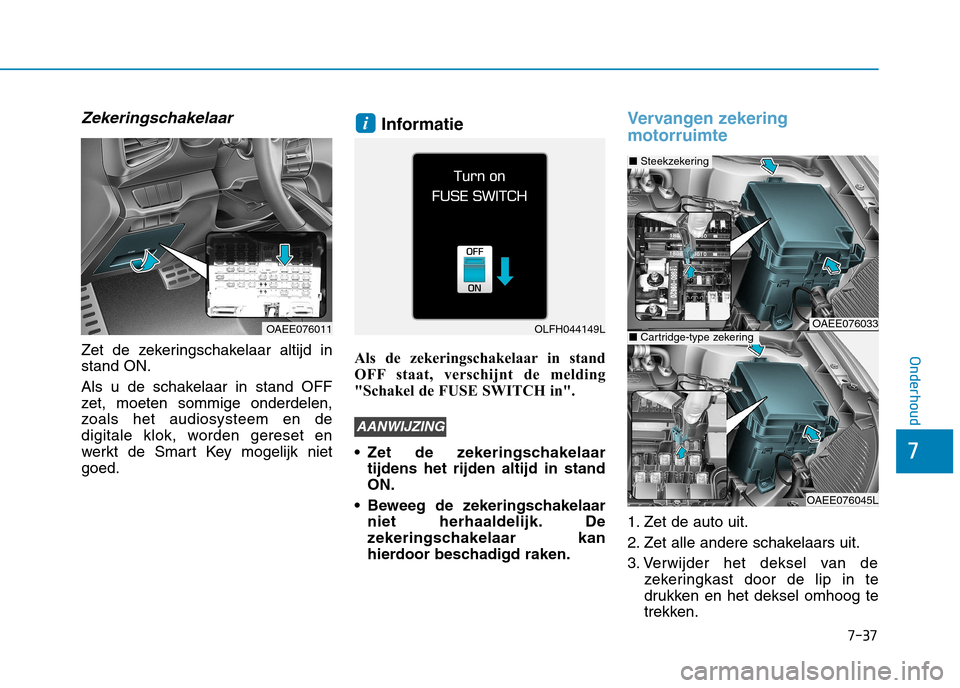

Zekeringschakelaar
Zet de zekeringschakelaar altijd in stand ON.
Als u de schakelaar in stand OFF
zet, moeten sommige onderdelen,
zoals het audiosysteem en de
digitale klok, worden gereset en
werkt de Smart Key mogelijk nietgoed.Informatie
Als de zekeringschakelaar in stand
OFF staat, verschijnt de melding
"Schakel de FUSE SWITCH in".
Zet de zekeringschakelaar tijdens het rijden altijd in stand ON.
Beweeg de zekeringschakelaar niet herhaaldelijk. De
zekeringschakelaar kan
hierdoor beschadigd raken.
Vervangen zekering motorruimte
1. Zet de auto uit.
2. Zet alle andere schakelaars uit.
3. Verwijder het deksel van de zekeringkast door de lip in te
drukken en het deksel omhoog te
trekken.
AANWIJZING
i
OAEE076033
OAEE076045L
■Steekzekering
■Cartridge-type zekeringOAEE076011OLFH044149L

7-38
Onderhoud
4. Controleer de verwijderdezekering; vervang hem indien hij is
doorgebrand. Gebruik de
zekeringtrekker in de zekeringkast
in de motorruimte om de zekering
te verwijderen of te plaatsen.
5. Plaats een nieuwe zekering met dezelfde stroomsterkte en
controleer of hij stevig in de
klemmen zit. Neem contact op met
een officiële HYUNDAI-dealer als
de zekering niet goed vastzit.
Plaats het deksel van de
zekeringkast op de juiste manier
nadat de zekeringkast in de
motorruimte is gecontroleerd. Als
het deksel goed vergrendelt kunt
u een klikkend geluid horen. Als
het deksel niet goed vergrendeld
is, kan een elektrische storing
ontstaan door contact met water.Multizekering

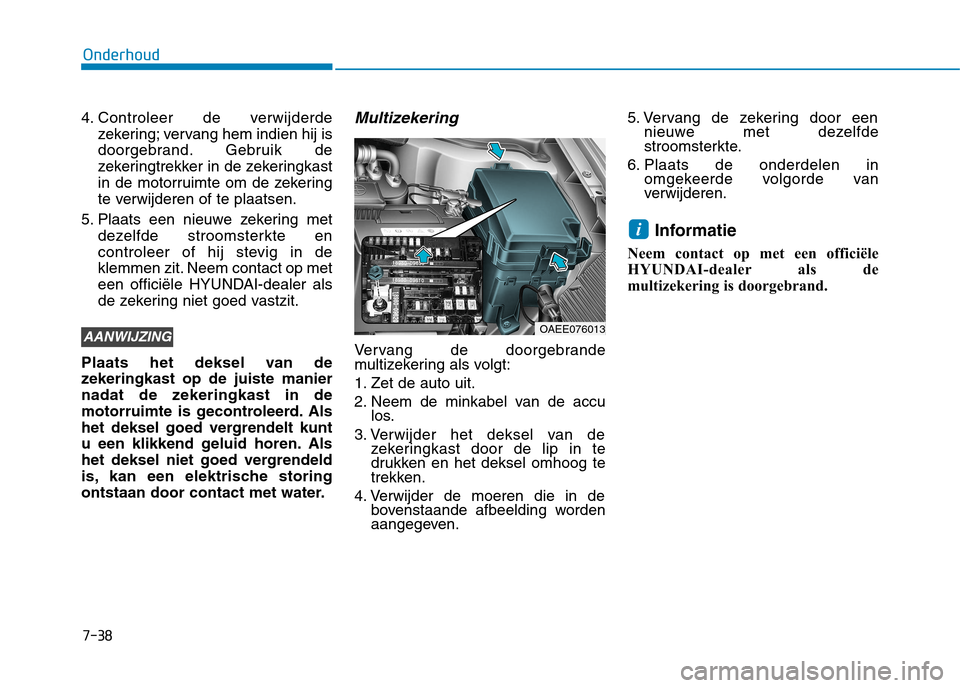

Vervang de doorgebrande
multizekering als volgt:
1. Zet de auto uit.
2. Neem de minkabel van de accu los.
3. Verwijder het deksel van de zekeringkast door de lip in te
drukken en het deksel omhoog te
trekken.
4. Verwijder de moeren die in de bovenstaande afbeelding worden
aangegeven. 5. Vervang de zekering door een
nieuwe met dezelfde
stroomsterkte.
6. Plaats de onderdelen in omgekeerde volgorde van
verwijderen.
Informatie
Neem contact op met een officiële
HYUNDAI-dealer als de
multizekering is doorgebrand.
i
AANWIJZINGOAEE076013

7-39
7
Onderhoud

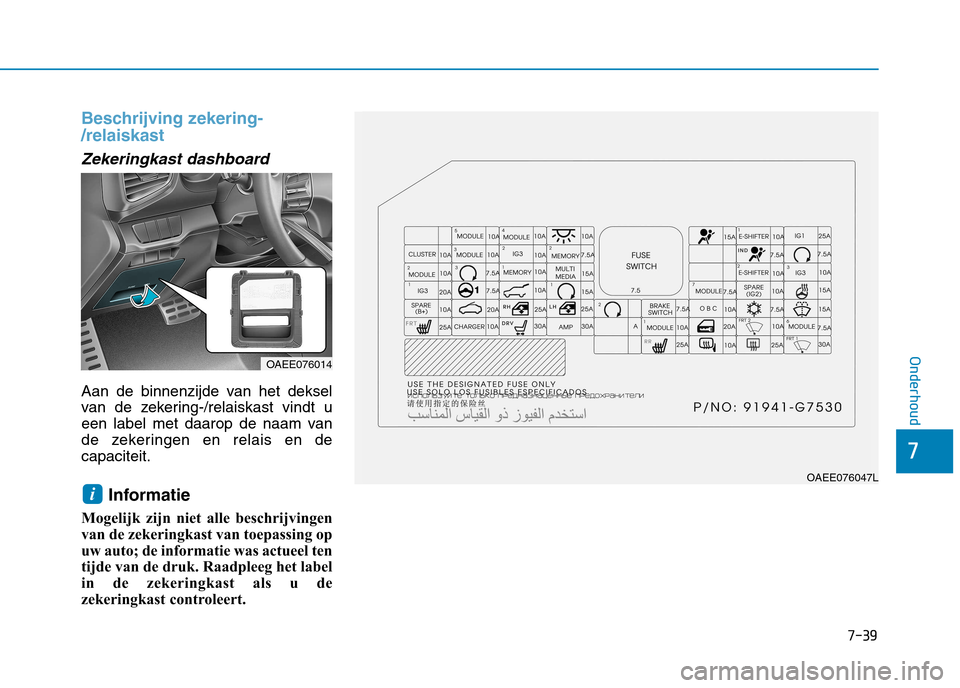

Beschrijving zekering- /relaiskast
Zekeringkast dashboard
Aan de binnenzijde van het deksel
van de zekering-/relaiskast vindt u
een label met daarop de naam van
de zekeringen en relais en decapaciteit.Informatie
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto; de informatie was actueel ten
tijde van de druk. Raadpleeg het label
in de zekeringkast als u de
zekeringkast controleert.
i
OAEE076014
OAEE076047L

7-40
Onderhoud
Zekeringkast dashboard

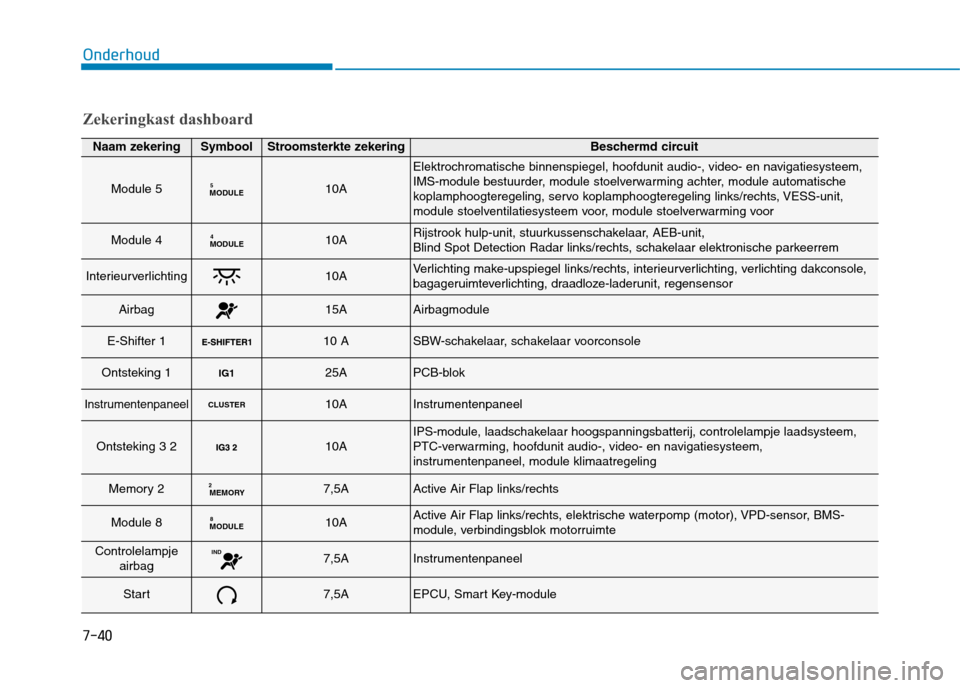

Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Module 5MODULE510A
Elektrochromatische binnenspiegel, hoofdunit audio-, video- en navigatiesysteem,
IMS-module bestuurder, module stoelverwarming achter, module automatische
koplamphoogteregeling, servo koplamphoogteregeling links/rechts, VESS-unit,
module stoelventilatiesysteem voor, module stoelverwarming voor
Module 4MODULE410ARijstrook hulp-unit, stuurkussenschakelaar, AEB-unit,
Blind Spot Detection Radar links/rechts, schakelaar elektronische parkeerrem
Interieurverlichting10AVerlichting make-upspiegel links/rechts, interieurverlichting, verlichting dakconsole,
bagageruimteverlichting, draadloze-laderunit, regensensor
Airbag15AAirbagmodule
E-Shifter 110 ASBW-schakelaar, schakelaar voorconsole
Ontsteking 1IG125APCB-blok
InstrumentenpaneelCLUSTER10AInstrumentenpaneel
Ontsteking 3 2 10AIPS-module, laadschakelaar hoogspanningsbatterij, controlelampje laadsysteem,
PTC-verwarming, hoofdunit audio-, video- en navigatiesysteem,
instrumentenpaneel, module klimaatregeling
Memory 2MEMORY
27,5AActive Air Flap links/rechts
Module 8MODULE 810AActive Air Flap links/rechts, elektrische waterpomp (motor), VPD-sensor, BMS-
module, verbindingsblok motorruimte
Controlelampje
airbagIND7,5AInstrumentenpaneel
Start7,5AEPCU, Smart Key-module

7-41
7
Onderhoud
Zekeringkast dashboard

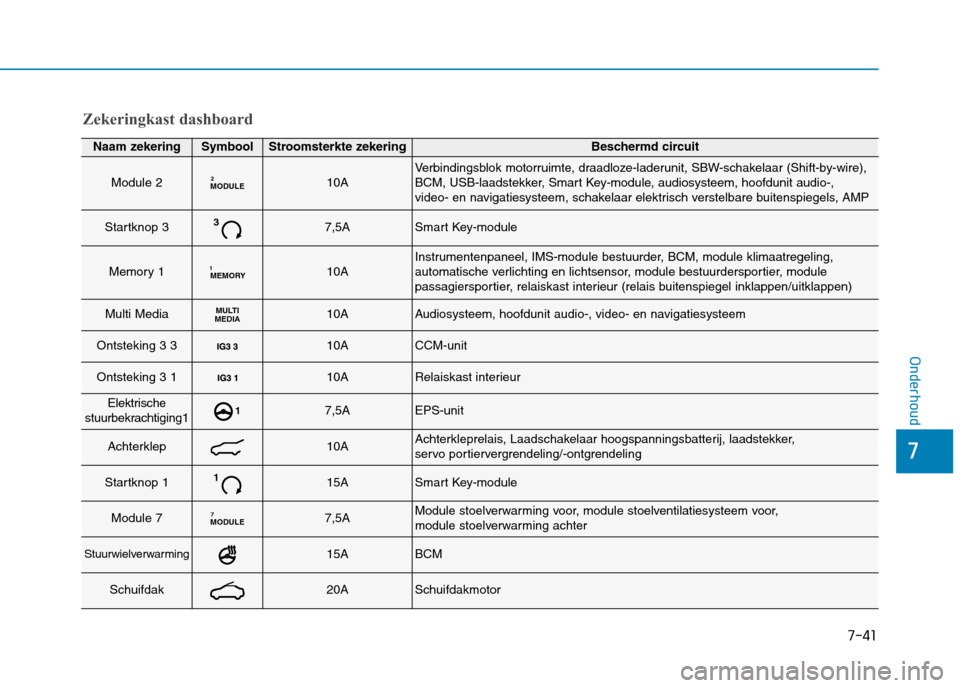

Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Module 2MODULE210AVerbindingsblok motorruimte, draadloze-laderunit, SBW-schakelaar (Shift-by-wire),
BCM, USB-laadstekker, Smart Key-module, audiosysteem, hoofdunit audio-,
video- en navigatiesysteem, schakelaar elektrisch verstelbare buitenspiegels, AMP
Startknop 337,5ASmart Key-module
Memory 1MEMORY
110AInstrumentenpaneel, IMS-module bestuurder, BCM, module klimaatregeling,
automatische verlichting en lichtsensor, module bestuurdersportier, module
passagiersportier, relaiskast interieur (relais buitenspiegel inklappen/uitklappen)
Multi MediaMULTI
MEDIA10AAudiosysteem, hoofdunit audio-, video- en navigatiesysteem
Ontsteking 3 310ACCM-unit
Ontsteking 3 110ARelaiskast interieur
Elektrische
stuurbekrachtiging117,5AEPS-unit
Achterklep10AAchterkleprelais, Laadschakelaar hoogspanningsbatterij, laadstekker,
servo portiervergrendeling/-ontgrendeling
Startknop 1115ASmart Key-module
Module 7MODULE 77,5AModule stoelverwarming voor, module stoelventilatiesysteem voor,
module stoelverwarming achter
Stuurwielverwarming15ABCM
Schuifdak20ASchuifdakmotor

7-42
Onderhoud
Zekeringkast dashboard

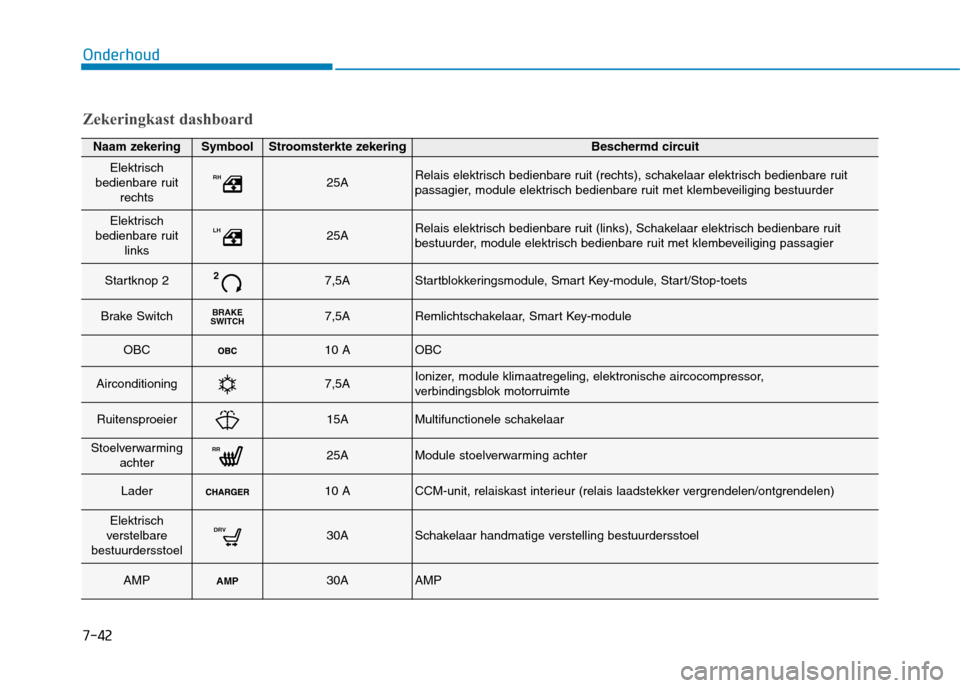

Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Elektrisch
bedienbare ruit rechtsRH25ARelais elektrisch bedienbare ruit (rechts), schakelaar elektrisch bedienbare ruit
passagier, module elektrisch bedienbare ruit met klembeveiliging bestuurder
Elektrisch
bedienbare ruit linksLH25ARelais elektrisch bedienbare ruit (links), Schakelaar elektrisch bedienbare ruit
bestuurder, module elektrisch bedienbare ruit met klembeveiliging passagier
Startknop 227,5AStartblokkeringsmodule, Smart Key-module, Start/Stop-toets
Brake SwitchBRAKE
S WITCH7,5ARemlichtschakelaar, Smart Key-module
OBC10 AOBC
Airconditioning7,5AIonizer, module klimaatregeling, elektronische aircocompressor,
verbindingsblok motorruimte
Ruitensproeier15AMultifunctionele schakelaar
Stoelverwarming
achterRR25AModule stoelverwarming achter
Lader10 ACCM-unit, relaiskast interieur (relais laadstekker vergrendelen/ontgrendelen)
Elektrisch
verstelbare
bestuurdersstoelDRV30ASchakelaar handmatige verstelling bestuurdersstoel
AMPAMP30AAMP
