2017 Hyundai Ioniq Electric Handleiding (in Dutch)

H10
EEVV --MM OODDUU SS (( VV EERR VV OO LLGG ))

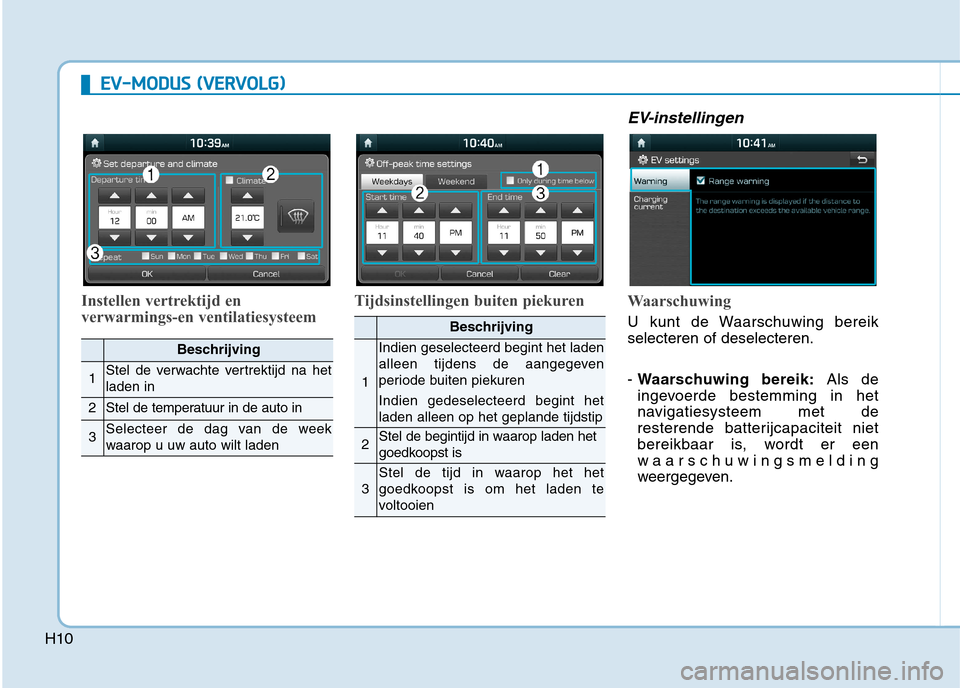

Instellen vertrektijd en
verwarmings-en ventilatiesysteem Tijdsinstellingen buiten piekuren
EV-instellingen
Waarschuwing
U kunt de Waarschuwing bereik selecteren of deselecteren. -
Waarschuwing bereik: Als de
ingevoerde bestemming in het
navigatiesysteem met de
resterende batterijcapaciteit niet
bereikbaar is, wordt er een
waarschuwingsmelding
weergegeven.
Beschrijving
1Stel de verwachte vertrektijd na het laden in
2Stel de temperatuur in de auto in
3Selecteer de dag van de week
waarop u uw auto wilt laden
Beschrijving
1
Indien geselecteerd begint het laden
alleen tijdens de aangegeven
periode buiten piekuren Indien gedeselecteerd begint het laden alleen op het geplande tijdstip
2Stel de begintijd in waarop laden het
goedkoopst is
3
Stel de tijd in waarop het het
goedkoopst is om het laden te
voltooien

H11

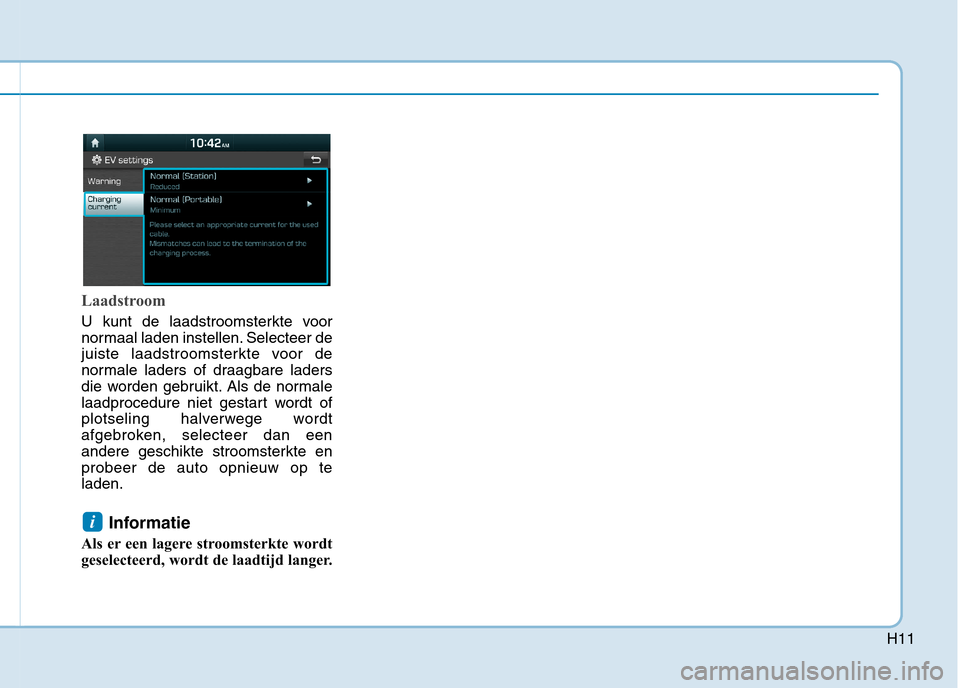

Laadstroom
U kunt de laadstroomsterkte voor
normaal laden instellen. Selecteer de
juiste laadstroomsterkte voor de
normale laders of draagbare laders
die worden gebruikt. Als de normale
laadprocedure niet gestart wordt of
plotseling halverwege wordt
afgebroken, selecteer dan een
andere geschikte stroomsterkte enprobeer de auto opnieuw op teladen.Informatie
Als er een lagere stroomsterkte wordt
geselecteerd, wordt de laadtijd langer.
i

H12

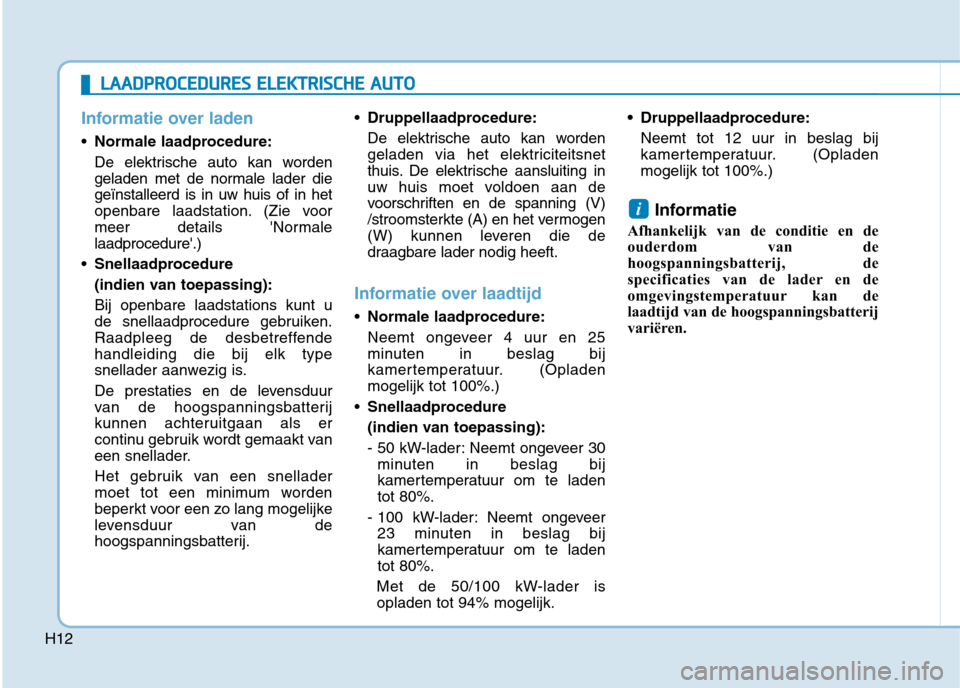

Informatie over laden
Normale laadprocedure:
De elektrische auto kan worden
geladen met de normale lader diegeïnstalleerd is in uw huis of in het
openbare laadstation. (Zie voor
meer details 'Normalelaadprocedure'.)
Snellaadprocedure
(indien van toepassing):Bij openbare laadstations kunt u
de snellaadprocedure gebruiken.
Raadpleeg de desbetreffendehandleiding die bij elk type
snellader aanwezig is.
De prestaties en de levensduur
van de hoogspanningsbatterij
kunnen achteruitgaan als er
continu gebruik wordt gemaakt van
een snellader.
Het gebruik van een snellader
moet tot een minimum worden
beperkt voor een zo lang mogelijke
levensduur van de
hoogspanningsbatterij.
Druppellaadprocedure:
De elektrische auto kan worden
geladen via het elektriciteitsnet
thuis. De elektrische aansluiting in
uw huis moet voldoen aan de
voorschriften en de spanning (V)
/stroomsterkte (A) en het vermogen
(W) kunnen leveren die de
draagbare lader nodig heeft.
Informatie over laadtijd
Normale laadprocedure:
Neemt ongeveer 4 uur en 25
minuten in beslag bij
kamertemperatuur. (Opladenmogelijk tot 100%.)
Snellaadprocedure
(indien van toepassing):
- 50 kW-lader: Neemt ongeveer 30
minuten in beslag bij
kamertemperatuur om te ladentot 80%.
- 100 kW-lader: Neemt ongeveer 23 minuten in beslag bij
kamertemperatuur om te ladentot 80%.
Met de 50/100 kW-lader isopladen tot 94% mogelijk. Druppellaadprocedure:
Neemt tot 12 uur in beslag bij
kamertemperatuur. (Opladenmogelijk tot 100%.)
Informatie
Afhankelijk van de conditie en de
ouderdom van de
hoogspanningsbatterij, de
specificaties van de lader en de
omgevingstemperatuur kan de
laadtijd van de hoogspanningsbatterij
variëren.
i
LL AA AADDPPRR OO CCEE DD UU RREESS EE LLEE KK TTRR IISS CC HH EE AA UU TTOO

H13
Laadprocedures
CategorieLaadaansluiting(auto)LaadstekkerLaderOpladenLaadtijd
Normale
laadprocedure
Gebruik de
normale lader diegeïnstalleerd is inuw huis of in hetopenbarelaadstation
Ongeveer 4 uur en
25 minuten
(volledig geladen,100%)
Snellaadproce dure
Gebruik de
snellader van hetopenbarelaadstation50 kW:
ongeveer 30 min 100 kW:
ongeveer 23 min(laden tot 80%)
Druppelladen
Gebruik het
elektriciteitsnetthuisOngeveer 12 uur
(volledig geladen,100%)
Afhankelijk van de conditie en de ouderdom van de hoogspanningsbatterij, de specificaties van de lader ende omgevingstemperatuur kan de laadtijd van de hoogspanningsbatterij variëren.
Het werkelijke uiterlijk en de laadmethode van de lader kunnen verschillen, afhankelijk van de fabrikant van de lader. OAEEQ016078L
OAEEQ016020L
OAEEQ016021L
OAEEQ016020L OAEEQ016022L
OAEEQ016023
OAEEQ016024 OLFP0Q5007K
OAEEQ016078L

H14
LLAA AA DDIINN DDIICC AA TTIIEE LLAA MM PPJJEE EE LLEE KK TTRR IISS CC HH EE AA UU TTOO

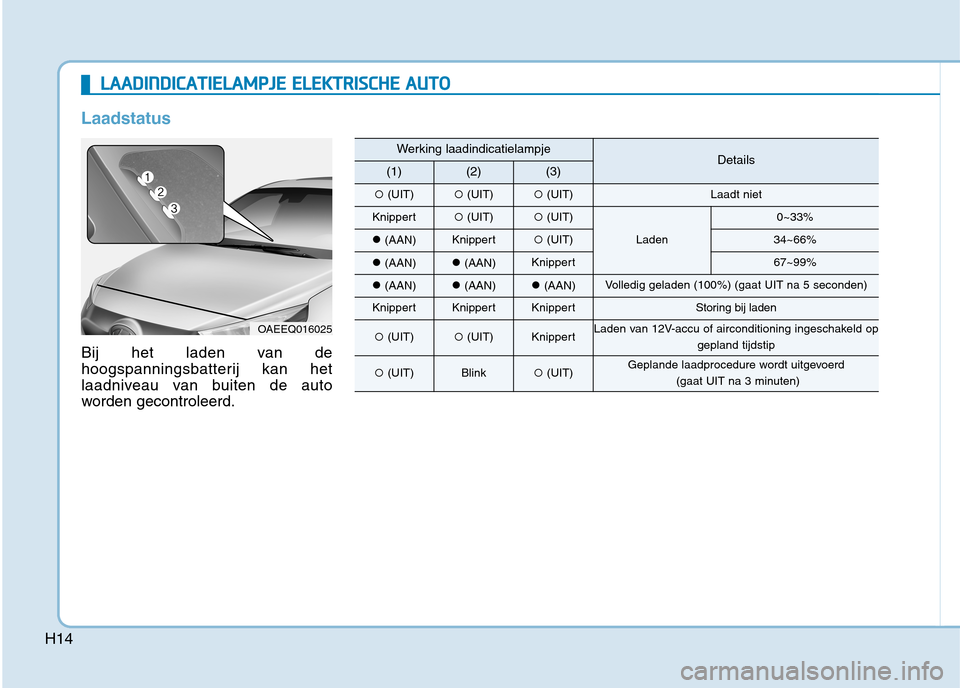

Laadstatus
Bij het laden van de
hoogspanningsbatterij kan het
laadniveau van buiten de auto
worden gecontroleerd.
OAEEQ016025
Werking laadindicatielampjeDetails(1)(2)(3)
(UIT)(UIT)(UIT)Laadt niet
Knippert(UIT)(UIT)
Laden
0~33%
(AAN)Knippert (UIT)34~66%
(AAN)(AAN)Knippert67~99%
(AAN)(AAN)(AAN)Volledig geladen (100%) (gaat UIT na 5 seconden)
KnippertKnippertKnippertStoring bij laden
(UIT)(UIT)KnippertLaden van 12V-accu of airconditioning ingeschakeld op
gepland tijdstip
(UIT)Blink(UIT)Geplande laadprocedure wordt uitgevoerd
(gaat UIT na 3 minuten)

H15

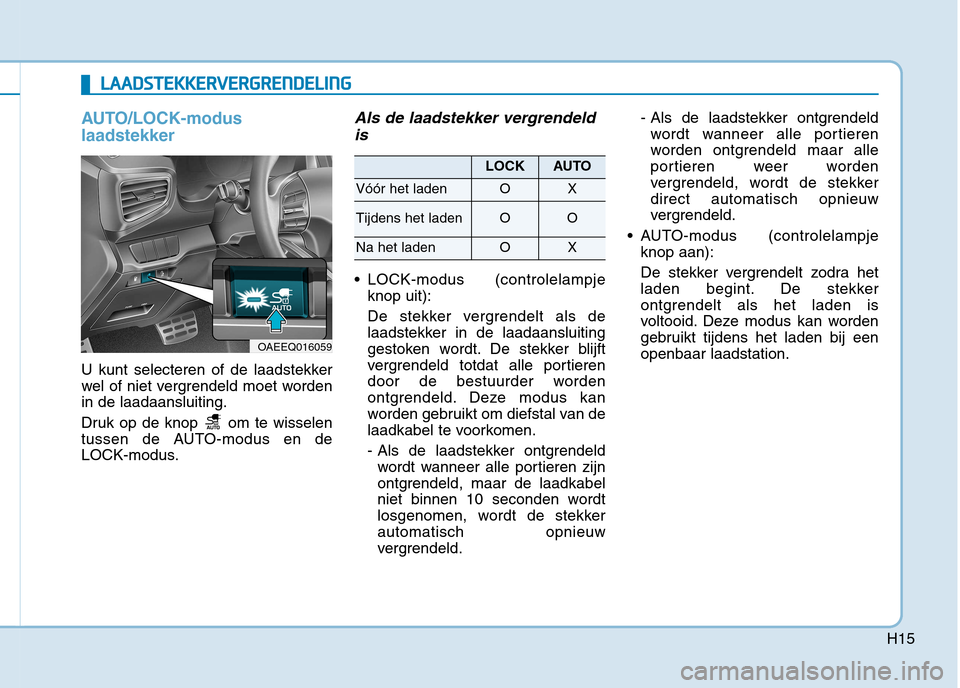

AUTO/LOCK-modus laadstekker
U kunt selecteren of de laadstekker
wel of niet vergrendeld moet wordenin de laadaansluiting.
Druk op de knop om te wisselen
tussen de AUTO-modus en de
LOCK-modus.
Als de laadstekker vergrendeldis
LOCK-modus (controlelampje knop uit):
De stekker vergrendelt als de
laadstekker in de laadaansluiting
gestoken wordt. De stekker blijft
vergrendeld totdat alle portieren
door de bestuurder worden
ontgrendeld. Deze modus kan
worden gebruikt om diefstal van de
laadkabel te voorkomen.
- Als de laadstekker ontgrendeldwordt wanneer alle portieren zijn
ontgrendeld, maar de laadkabel
niet binnen 10 seconden wordt
losgenomen, wordt de stekkerautomatisch opnieuw
vergrendeld. - Als de laadstekker ontgrendeld
wordt wanneer alle portieren
worden ontgrendeld maar alle
portieren weer worden
vergrendeld, wordt de stekkerdirect automatisch opnieuw
vergrendeld.
AUTO-modus (controlelampje knop aan):
De stekker vergrendelt zodra het
laden begint. De stekker
ontgrendelt als het laden is
voltooid. Deze modus kan worden
gebruikt tijdens het laden bij eenopenbaar laadstation.
LLAA AADDSSTT EEKK KKEERR VV EERR GG RREENN DDEELLIINN GG
OAEEQ016059
LOCKAUTO
Vóór het ladenOX
Tijdens het ladenOO
Na het ladenOX

H16

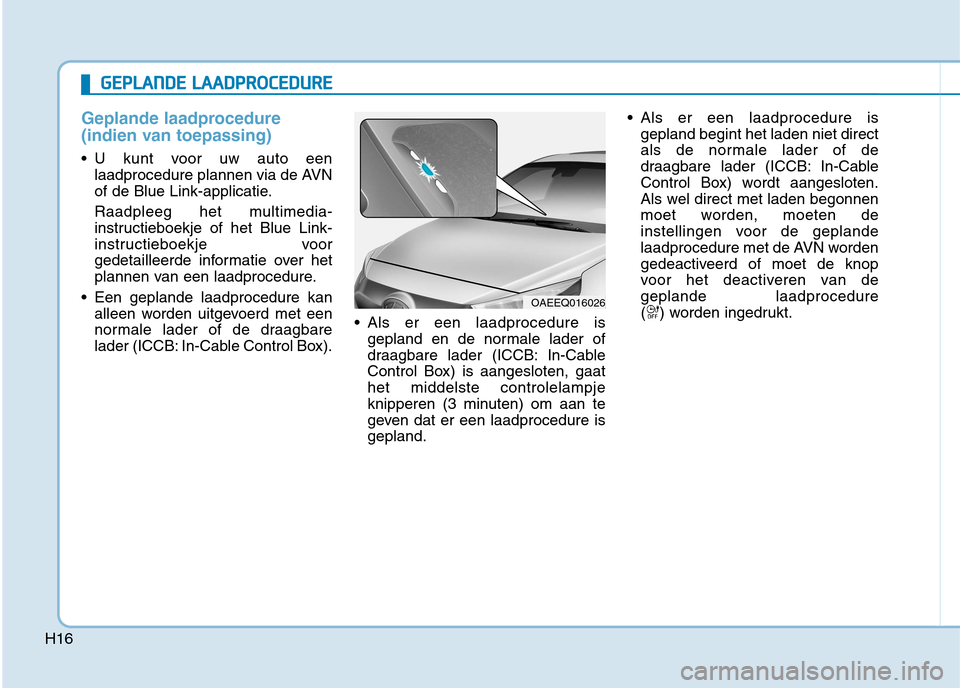

Geplande laadprocedure
(indien van toepassing)
U kunt voor uw auto eenlaadprocedure plannen via de AVN
of de Blue Link-applicatie.
Raadpleeg het multimedia-
instructieboekje of het Blue Link-
instructieboekje voor
gedetailleerde informatie over het
plannen van een laadprocedure.
Een geplande laadprocedure kan alleen worden uitgevoerd met een
normale lader of de draagbare
lader (ICCB: In-Cable Control Box). Als er een laadprocedure is
gepland en de normale lader of
draagbare lader (ICCB: In-Cable
Control Box) is aangesloten, gaathet middelste controlelampje
knipperen (3 minuten) om aan te
geven dat er een laadprocedure isgepland. Als er een laadprocedure is
gepland begint het laden niet direct
als de normale lader of de
draagbare lader (ICCB: In-Cable
Control Box) wordt aangesloten.
Als wel direct met laden begonnen
moet worden, moeten de
instellingen voor de geplande
laadprocedure met de AVN worden
gedeactiveerd of moet de knop
voor het deactiveren van degeplande laadprocedure
( ) worden ingedrukt.
OAEEQ016026
GGEEPP LLAA NN DDEE LL AA AADDPPRR OO CCEE DD UU RREE

H17

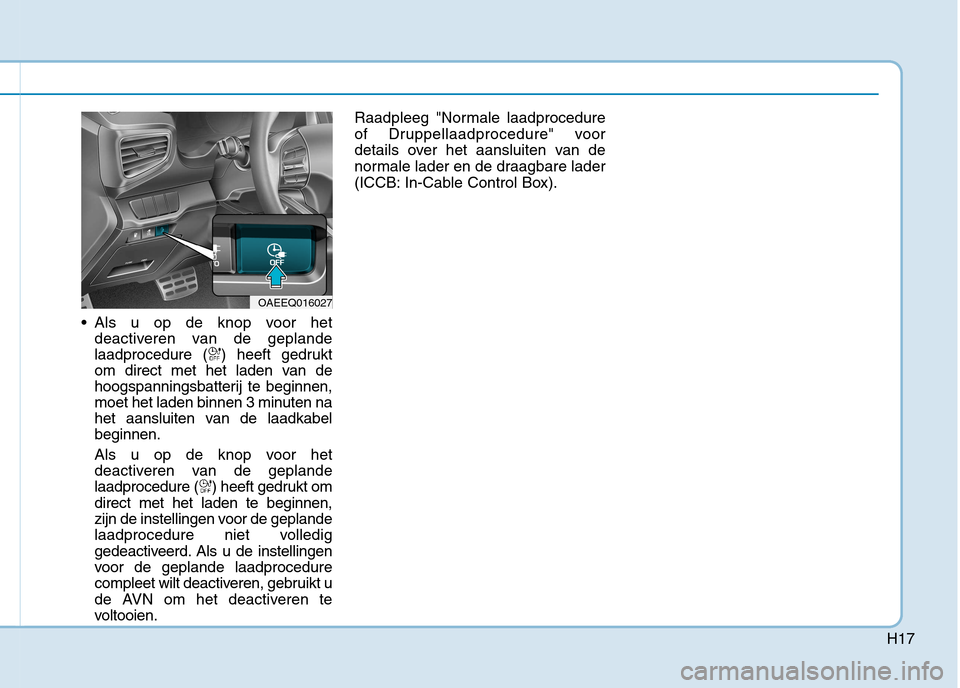

Als u op de knop voor hetdeactiveren van de geplande
laadprocedure ( ) heeft gedrukt
om direct met het laden van de
hoogspanningsbatterij te beginnen,
moet het laden binnen 3 minuten na
het aansluiten van de laadkabelbeginnen.
Als u op de knop voor het
deactiveren van de geplande
laadprocedure ( ) heeft gedrukt omdirect met het laden te beginnen,
zijn de instellingen voor de geplande
laadprocedure niet volledig
gedeactiveerd. Als u de instellingen
voor de geplande laadprocedure
compleet wilt deactiveren, gebruikt u
de AVN om het deactiveren te
voltooien. Raadpleeg "Normale laadprocedure
of Druppellaadprocedure" voor
details over het aansluiten van de
normale lader en de draagbare lader
(ICCB: In-Cable Control Box).
OAEEQ016027
