2017 FIAT FIORINO Instrukcja obsługi (in Polish)

Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
Indeks prędkości maksymalnej w przypadku
opon zimowych
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Wskaźnik obciążenia (nośność)
Wskaźnik obciążenia (nośność)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
Wskaźnik obciążenia (nośność)
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
245
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

PRAWIDŁOWY ODCZYT OZNACZENIA
OBRĘCZY
Przykład: 5 1/2J x 14 H2 ET 44(patrz rys. 204)
5 1/2szerokość obręczy w calach (1).
Jprofil występu (występ boczny, na którym powinno
opierać się obrzeże opony) (2).
14średnica osadzenia w calach (odpowiada średnicy
osadzenia opony, która ma być montowana) (3
= Ø).
H2kształt i ilość tzw. „garbów” (kształt zewnętrznej,
obwodowej krawędzi obręczy, który
przeciwdziała zsuwaniu się opony bezdętkowej
poza obręcz).
ET 44odsadzenie obręczy (odległość między
płaszczyzną montażową obręczy/płaszczyzną
przylegania obręczy do piasty, a jej pionowym
środkiem symetrii).OPONY RIM PROTECTOR
UWAGA
W przypadku użycia kołpaków kół,
mocowanych (za pomocą sprężyn), na
obręczy stalowej i opon nie z pierwszego
montażu, zakupionych w Posprzedaży,
wyposażonych w „Rim Protector ” r ys. 205, NIE
należy montować kołpaka koła. Użycie
nieodpowiednich opon i kołpaków kół może
spowodować spadek ciśnienia w oponie.
rys. 205F0S0351
246
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

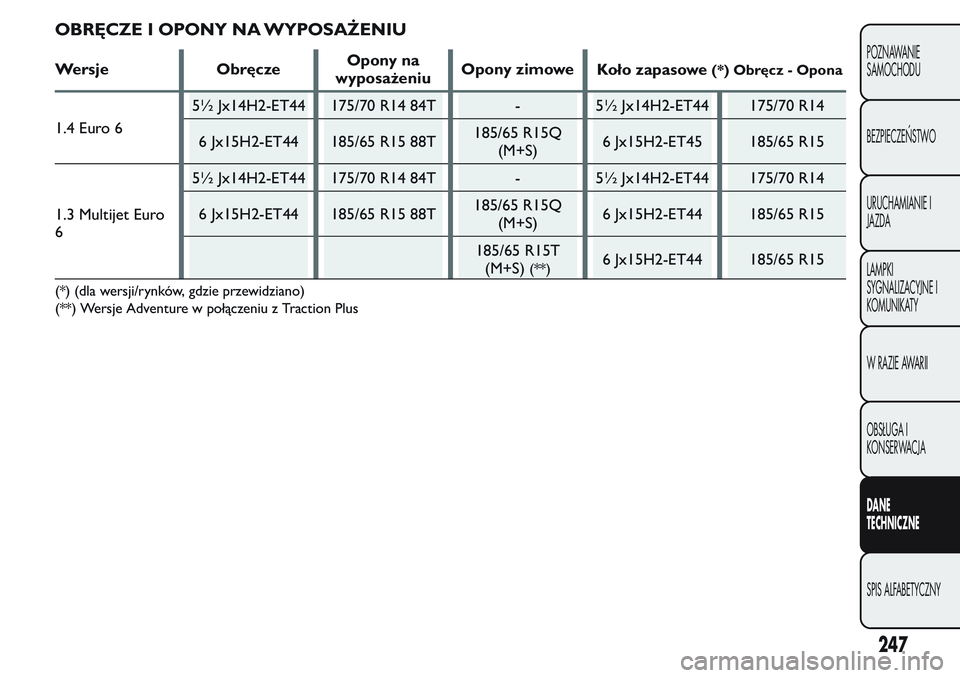

OBRĘCZE I OPONY NA WYPOSAŻENIU
Wersje ObręczeOpony na
wyposażeniuOpony zimowe
Koło zapasowe(*) Obręcz - Opona
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (dla wersji/rynków, gdzie przewidziano)
(**) Wersje Adventure w połączeniu z Traction Plus
247
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

CIŚNIENIE POMPOWANIA W OPONACH ZIMNYCH (bar)
WymiarOPONY Z WYPOSAŻENIA
KOŁOZAPASOWE
(*)
Bez obciążenia Ze średnim obciążeniem Z pełnym obciążeniem
Przód Tył Przód Tył Przód Tył
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (dla wersji/rynków, gdzie przewidziano)
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej
wartości. Należy ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być wyższa o +0,2 bara w stosunku do wymaganej wartości
dla opon na wyposażeniu.
W przypadku jazdy z prędkością wyższą od 160 km/h opony należy napompować do wartości
ciśnienia przewidzianych dla pełnego obciążenia.
248
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu.
Wysokość odnosi się do samochodu nieobciążonego
rys. 206F0T0160
249
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

ABCDE FGH
Wersje Cargo 3957 854 2513 5901721/
1782
(*)1469 1716 1465
Wersje Cargo
Adventure3957 854 2513 5901742/
1803
(*)1464 1716 1465
(*)Z relingami dachowymi (dla wersji/rynków, gdzie przewidziano)
W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu.
Wysokość odnosi się do samochodu nieobciążonego
250
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

ABCDE FGH
Wersje Kombi 3957 854 2513 5901721/
1782
(*)1467 1716 1464
Wersje Combi
Adventure3957 854 2513 5901742/
1803
(*)1467 1716 1464
(*)Z relingami dachowymi (dla wersji/rynków, gdzie przewidziano)
W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
rys. 207F0T0161
251
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

OSIĄGI
Prędkość maksymalna dopuszczalna po pierwszym okresie używania samochodu w km/h.
Wersjekm/h
1.4 Euro 6
157
(*) /155 (**)
1.3 16V Multijet 80 KM Euro 6
162(*) /161 (**)
1.3 16V Multijet 95 KM Euro 6 167
(*)Wersje Cargo
(**)Wersje Kombi
