2017 FIAT FIORINO Instrukcja obsługi (in Polish)

Wersje z wyświetlaczem cyfrowym
Lampki sygnalizacyjne
iwystępują tylko w wersjach Diesel.
A. Prędkościomierz (wskaźnik prędkości) B. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy C. Wskaźnik
temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury D. Obrotomierz E. Wyświetlacz
cyfrowy
rys. 3F0T0800
5
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Wersje z wyświetlaczem wielofunkcyjnym
Lampki sygnalizacyjne
iwystępują tylko w wersjach Diesel.
A. Prędkościomierz (wskaźnik prędkości) B. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy C. Wskaźnik
temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury D. Obrotomierz E. Wyświetlacz
wielofunkcyjny
rys. 4F0T0803
6
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Wersje z wyświetlaczem wielofunkcyjnym
Lampki sygnalizacyjne
iwystępują tylko w wersjach Diesel.
A. Prędkościomierz (wskaźnik prędkości) B. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy C. Wskaźnik
temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury D. Obrotomierz E. Wyświetlacz
wielofunkcyjny
rys. 5F0T0801
7
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

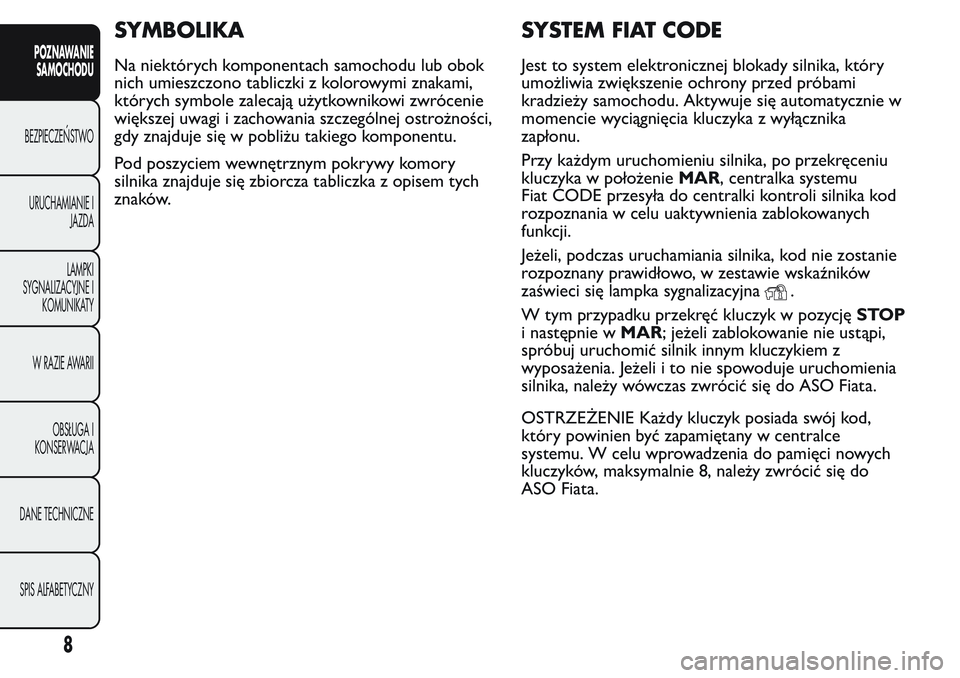

SYMBOLIKA
Na niektórych komponentach samochodu lub obok
nich umieszczono tabliczki z kolorowymi znakami,
których symbole zalecają użytkownikowi zwrócenie
większej uwagi i zachowania szczególnej ostrożności,
gdy znajduje się w pobliżu takiego komponentu.
Pod poszyciem wewnętrznym pokrywy komory
silnika znajduje się zbiorcza tabliczka z opisem tych
znaków.
SYSTEM FIAT CODE
Jest to system elektronicznej blokady silnika, który
umożliwia zwiększenie ochrony przed próbami
kradzieży samochodu. Aktywuje się automatycznie w
momencie wyciągnięcia kluczyka z wyłącznika
zapłonu.
Przy każdym uruchomieniu silnika, po przekręceniu
kluczyka w położenieMAR, centralka systemu
Fiat CODE przesyła do centralki kontroli silnika kod
rozpoznania w celu uaktywnienia zablokowanych
funkcji.
Jeżeli, podczas uruchamiania silnika, kod nie zostanie
rozpoznany prawidłowo, w zestawie wskaźników
zaświeci się lampka sygnalizacyjna
.
W tym przypadku przekręć kluczyk w pozycjęSTOP
i następnie wMAR; jeżeli zablokowanie nie ustąpi,
spróbuj uruchomić silnik innym kluczykiem z
wyposażenia. Jeżeli i to nie spowoduje uruchomienia
silnika, należywówczas zwrócić się do ASO Fiata.
OSTRZEŻENIE Każdy kluczyk posiada swój kod,
który powinien być zapamiętany w centralce
systemu. W celu wprowadzenia do pamięci nowych
kluczyków, maksymalnie 8, należy zwrócić się do
ASO Fiata.
8
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Zaświecanie się lampki sygnalizacyjnej
podczas jazdy
Jeżeli lampka sygnalizacyjna(lub symbol na
wyświetlaczu) zaświeca się, oznacza to, ze system
przeprowadza autodiagnostykę (spowodowaną
przykładowo spadkiem temperatury). Przy
pierwszym zatrzymaniu samochodu przekręć
kluczyk w pozycję STOP i następnie w MAR: jeśli
nie zostaje rozpoznana żadna anomalia, lampka
sygnalizacyjna
nie zaświeca się.
Jeżeli lampka sygnalizacyjna(lub symbol na
wyświetlaczu) nadal się świeci, potwórz procedurę
opisaną wcześniej pozostawiając kluczyk w
pozycji STOP przez ponad 30 sekund. Jeżeli
usterka trwa nadal należy zwrócić się do ASO
Fiata.
Jeżeli lampka sygnalizacyjna(lub symbol na
wyświetlaczu) nadal się świeci, kod nie zostaje
rozpoznany. W takim przypadku przekręć kluczyk
w pozycję STOP i następnie w MAR; jeżeli
zablokowanie trwa nadal, spróbuj uruchomić silnik
innym kluczykiem. Jeżeli i to nie przyniesie
rezultatu uruchomienia silnika, należy uruchomić
go awaryjne (patrz rozdział „W razie awarii”) i
następnie zwrócić się do ASO Fiata.
Mocne uderzenia mogą uszkodzić
komponenty elektroniczne znajdujące się
w kluczyku.
KLUCZYKI
KLUCZYK MECHANICZNY
Za pomocą wkładki metalowej A rys. 6 uruchamia
się:
wyłącznik zapłonu;
zamki drzwi;
otwieranie/zamykanie korka wlewu paliwa.
KLUCZYK Z PILOTEM
(dla wersji/rynków, gdzie przewidziano)
Za pomocą wkładki metalowej A rys. 7 uruchamia
się:
wyłącznik zapłonu;
zamki drzwi;
otwieranie/zamykanie korka wlewu paliwa.
rys. 6F0T0002
9
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

W celu rozłożenia wkładki metalowej naciśnij
przycisk B rys. 7.
W celu złożenia jej należy:
przytrzymać naciśnięty przycisk B i poruszyć
wkładką metalową A;
zwolnić przycisk B i obrócić wkładkę metalową A
aż do usłyszenia zatrzasku zablokowania
gwarantującego jej prawidłowe zamknięcie.
UWAGA
Przycisk B należy naciskać tylko
wówczas , gdy kluczyk znajduje się w
pewnej odległości od ciała, a w szczególności od
oczu i od przedmiotów mogących ulec
zniszczeniu (np. ubranie). Nie należy
pozostawiać kluczyka bez nadzoru, aby uniknąć
sytuacji, w któr ych ktokolwiek, szczególnie
dzieci, mógłby się nim bawić i nacisnąć
niespodziewanie przycisk.
Wersje Combi
Przycisk
uruchamia odblokowanie wszystkich
drzwi (wraz z pokrywą/drzwiami skrzydłowymi
tylnymi);
Przycisk
uruchamia zablokowanie wszystkich drzwi.
Przycisk
uruchamia zablokowanie drzwi
skrzydłowych tylnych.
Wersje Cargo
Przycisk
uruchamia odblokowanie drzwi
przednich;
Przycisk
uruchamia zablokowanie wszystkich drzwi;
Przycisk
uruchamia odblokowanie drzwi
skrzydłowych tylnych i bocznych przesuwnych (dla
wersji/rynków, gdzie przewidziano).
Po odblokowaniu drzwi, zaświeci się, przez wstępnie
określony czas, lampa sufitowa wewnętrzna.
rys. 7F0T0241
10
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Otwieranie szyb za pomocą pilota
(dla wersji/rynków, gdzie przewidziano)
Przytrzymując wciśnięty przycisk (na kluczyku)
przez ponad 3 sekundy, steruje się otwieraniem
szyb. W celu uzyskania całkowitego otwarcia szyb
konieczne jest dalsze przytrzymanie naciśniętego
przycisku: po przerwaniu naciskania przycisku szyba
zatrzyma się natychmiast w pozycji, w jakiej się
znajduje. Ten sam typ otwierania może być również
wykonany przez posłużenie się dźwignią klamek
drzwi przednich.
Zamykanie szyb za pomocą pilota
(dla wersji/rynków, gdzie przewidziano)
Przytrzymując wciśnięty przycisk (na kluczyku)
przez ponad 3 sekundy, steruje się otwieraniem
szyb. W celu uzyskania całkowitego zamknięcia szyb
konieczne jest dalsze przytrzymanie naciśniętego
przycisku: po przerwaniu naciskania przycisku szyba
zatrzyma się natychmiast w pozycji, w jakiej się
znajduje. Ten sam typ otwierania może być również
wykonany przez posłużenie się dźwignią klamek
drzwi przednich.
OSTRZEŻENIE W trakcie takiego działania system
zabezpieczający przed zgnieceniem jest wstrzymany.dblokowywanie/blokowanie komory
ładunkowej z wnętrza samochodu (wersja
Cargo)
Naciśnij przycisk rys. 8 (wersja Cargo), w celu
odblokowania komory ładunkowej (drzwi skrzydłowe
tylne i drzwi boczne przesuwne), z wnętrza
samochodu. Naciśnij ponownie w celu zablokowania
całego samochodu.
Wymiana baterii w kluczyku z pilotem
W celu wymienienia baterii należy rys. 9:
nacisnąć przycisk A i ustawić wkładkę metalową B
w położeniu otwarcia;
obrócić śrubę C naprzy użyciu śrubokręta z
cienką końcówką;
wysunąć kasetę gniazda baterii D i wymienić
baterię E, przestrzegając biegunowości;
wsunąć kasetę gniazda baterii D do wnętrza
kluczyka i zablokować obracając śrubę C na
.
rys. 8F0T0322
11
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHAMIANIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Rozładowane baterie są szkodliwe dla
środowiska, dlatego powinny być zbierane
do odpowiednich pojemników zgodnie z
obowiązującymi przepisami albo mogą być
dostarczane do ASO Fiata, która zajmuje się ich
złomowaniem.
ZAMAWIANIE DODATKOWYCH PILOTÓW
System może rozpoznać do 8 kluczyków z pilotem.
Jeżeli okaże się konieczne zamówienie nowego pilota
należy zwrócić się do ASO Fiata, przynosząc ze
sobą dokument tożsamości i dokumenty
identyfikujące własność samochodu.URZĄDZENIE DEAD LOCK
(dla wersji/rynków, gdzie przewidziano)
Jest to urządzenie bezpieczeństwa, które wstrzymuje
działanie klamek wewnętrznych, utrudniając w ten
sposób otwarcie drzwi z wnętrza samochodu w
przypadku próby włamania do samochodu (np. przez
wybicie szyby).
Dead lock jest więc urządzeniem zwiększającym
ochronę przed możliwymi próbami kradzieży.
Dlatego zaleca się je włączać za każdym razem, gdy
samochód pozostawiany jest na miejscu
parkingowym.
UWAGA
Po włączeniu urządzenia dead lock w
żaden sposób nie jest możliwe otwarcie
drzwi z wnętrza samochodu, dlatego przed jego
włączeniem należy upewnić się, że nikt w nim
nie pozostał.
UWAGA
W przypadku, gdy bateria w kluczyku z
pilotem rozładuje się, urządzenie można
wyłączyć jedynie wkładając wkładkę metalową
kluczyka w zamkach obu drzwi w sposób
opisany wcześniej: w tym przypadku urządzenie
pozostanie włączone tylko w drzwiach tylnych.
rys. 9F0T0300
