2017 CITROEN C4 Instrukcja obsługi (in Polish)

175
C4-2_pl_Chap06_conduite_ed02-2015
Elektryczny hamulec postojowy
Elektryczny hamulec postojowy jest
wyposażony w dwa tryby działania:
-

W
łączenie/wyłączenie automatyczne
A

utomatyczne włączenie następuje
po wyłączeniu silnika, natomiast
automatyczne wyłączenie – przy ruszaniu
z
miejsca samochodem (funkcje domyślnie
włączone).
-

Wł
ączenie/wyłączenie ręczne
W

łączenie/wyłączenie ręczne hamulca
postojowego jest możliwe przez
pociągnięcie dźwigni A .
Jeżeli w
zestawie wskaźników pali
się ta kontrolka, tryb automatyczny
jest wyłączony.Programowanie trybu
Zależnie od kraju sprzedaży pojazdu
automatyczne włączanie po wyłączeniu silnika
i
automatyczne wyłączanie podczas ruszania
z
miejsca samochodem można wyłączyć. Aktywacja/dezaktywacja odbywa
się w
menu konfiguracji samochodu;
patrz rubryka poświęcona
parametrom wyposażenia
samochodu.
Włączanie i
wyłączanie hamulca postojowego
odbywa się zatem ręcznie. Po otwarciu drzwi
kierowcy włączy się sygnał dźwiękowy, a
na ekranie wyświetla się komunikat, jeżeli
hamulec postojowy nie jest włączony. Zaleca się nie włączać hamulca
postojowego w
przypadku dużych
mrozów (zamarzanie) oraz w przypadku
holowania (awaria, przyczepa itp.).
w
tym celu należy wyłączyć funkcje
automatyczne albo wyłączyć ręcznie
hamulec postojowy.
Nie kłaść żadnych przedmiotów (paczka
papierosów, telefon, ...) pomiędzy dźwignią
zmiany biegów i
łopatką sterowania
hamulca postojowego elektrycznego.
6
Jazda

176
C4-2_pl_Chap06_conduite_ed02-2015

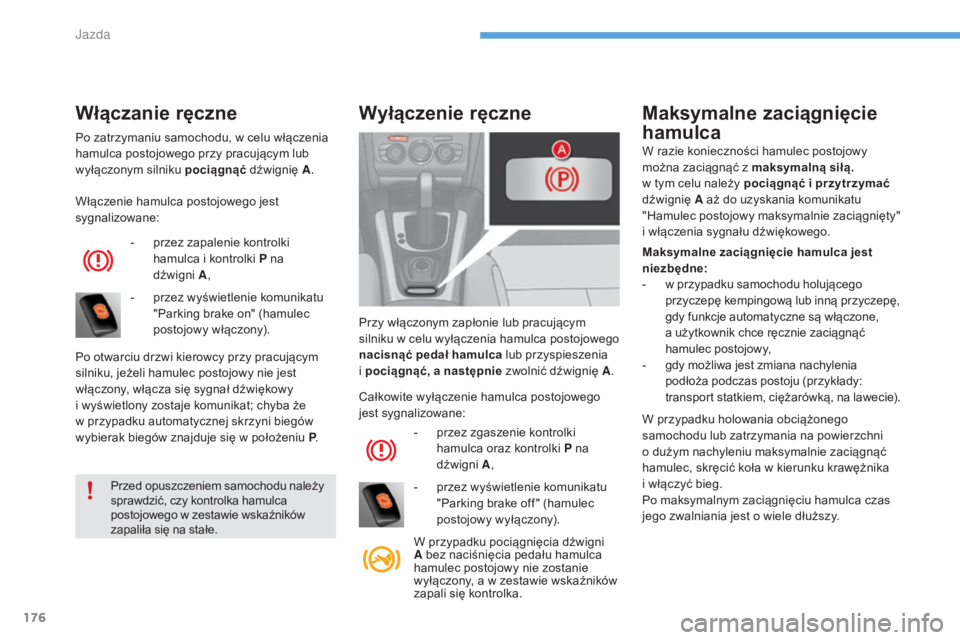

Po zatrzymaniu samochodu, w celu włączenia
h amulca postojowego przy pracującym lub
wyłączonym silniku pociągnąć dźwignię A .
Włączenie hamulca postojowego jest
sygnalizowane: -

p
rzez zapalenie kontrolki
hamulca i
kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake on" (hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy przy pracującym
silniku, jeżeli hamulec postojowy nie jest
włączony, włącza się sygnał dźwiękowy
i
wyświetlony zostaje komunikat; chyba że
w
przypadku automatycznej skrzyni biegów
wybierak biegów znajduje się w
położeniu P.
Przed opuszczeniem samochodu należy
sprawdzić, czy kontrolka hamulca
postojowego w
zestawie wskaźników
zapaliła się na stałe.
Włączanie ręczne Wyłączenie ręczne
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:
-

p
rzez zgaszenie kontrolki
hamulca oraz kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake off " (hamulec
postojowy wyłączony).
W przypadku pociągnięcia dźwigni
A bez naciśnięcia pedału hamulca
hamulec postojowy nie zostanie
wyłączony, a w
zestawie wskaźników
zapali się kontrolka.
Przy włączonym zapłonie lub pracującym
silniku w
celu wyłączenia hamulca postojowego
nacisnąć pedał hamulca lub przyspieszenia
i pociągnąć, a następnie
zwolnić dźwignię A.W razie konieczności hamulec postojowy
można zaciągnąć z maksymalną siłą.
w tym celu należy pociągnąć i
p
rzytrzymać

dźwignię A aż do uzyskania komunikatu
"Hamulec postojowy maksymalnie zaciągnięty"
i włączenia sygnału dźwiękowego.
W przypadku holowania obciążonego
samochodu lub zatrzymania na powierzchni
o dużym nachyleniu maksymalnie zaciągnąć
hamulec, skręcić koła w
kierunku krawężnika
i
włączyć bieg.
Po maksymalnym zaciągnięciu hamulca czas
jego zwalniania jest o
wiele dłuższy.
Maksymalne zaciągnięcie
hamulca
Maksymalne zaciągnięcie hamulca jest
niezbędne:
-
w p
rzypadku samochodu holującego
przyczepę kempingową lub inną przyczepę,
gdy funkcje automatyczne są włączone,
a użytkownik chce ręcznie zaciągnąć
hamulec postojowy,
-

g
dy możliwa jest zmiana nachylenia
podłoża podczas postoju (przykłady:
transport statkiem, ciężarówką, na lawecie).
Jazda

177
C4-2_pl_Chap06_conduite_ed02-2015
Wyłączanie automatyczne
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:-

p
rzez zgaszenie kontrolki
hamulca i
kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake off " (Hamulec
postojowy wyłączony).
Włączanie automatyczne
przy wyłączonym silniku
- przez zapalenie kontrolki hamulca i kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
Włączenie hamulca postojowego jest
sygnalizowane: W stojącym samochodzie hamulec postojowy
włącza się automatycznie po w yłączeniu
silnika.
Przed opuszczeniem samochodu należy
sprawdzić, czy kontrolka hamulca
postojowego w zestawie wskaźników
zapaliła się na stałe.
Nie pozostawiać dziecka bez opieki
w

samochodzie z włączonym zapłonem,
ponieważ mogłoby ono wyłączyć hamulec
postojowy.
Na postoju przy uruchomionym silniku
nie należy niepotrzebnie przyspieszać,
ponieważ może to spowodować
wyłączenie hamulca postojowego.
W przypadku holowania obciążonego
samochodu lub zatrzymania na
powierzchni o
dużym nachyleniu
maksymalnie zaciągnąć hamulec i
skręcić
koła w


kierunku krawężnika i

włączyć bieg.Hamulec postojowy jest w yłączany
automatycznie i
stopniowo podczas
ruszania z miejsca:
F
M
anualna skrzynia biegów: nacisnąć
do oporu pedał sprzęgła i włączyć 1.
bieg lub bieg wsteczny, nacisnąć pedał
przyspieszenia i zwolnić pedał sprzęgła.
F A utomatyczna skrzynia biegów: wybrać
położenie D, M lub R , a następnie nacisnąć
pedał przyspieszenia.
Unieruchomienie samochodu
przy pracującym silniku
- przez zapalenie kontrolki hamulca i kontrolki P na
dźwigni A,
-

p
rzez wyświetlenie komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy, jeżeli hamulec
postojowy nie jest włączony, włącza się sygnał
dźwiękowy i
wyświetla komunikat; chyba że
w

przypadku automatycznej skrzyni biegów
wybierak biegów jest w
położeniu P.
Włączenie hamulca postojowego jest
sygnalizowane: Na postoju przy pracującym silniku, aby
unieruchomić samochód, należy koniecznie
ręcznie
włączyć hamulec postojowy, po ciągając
za dźwignię A .
Przed opuszczeniem samochodu
sprawdzić, czy kontrolka hamulca
postojowego w zestawie wskaźników
zapaliła się na stałe.
6
Jazda

178
C4-2_pl_Chap06_conduite_ed02-2015

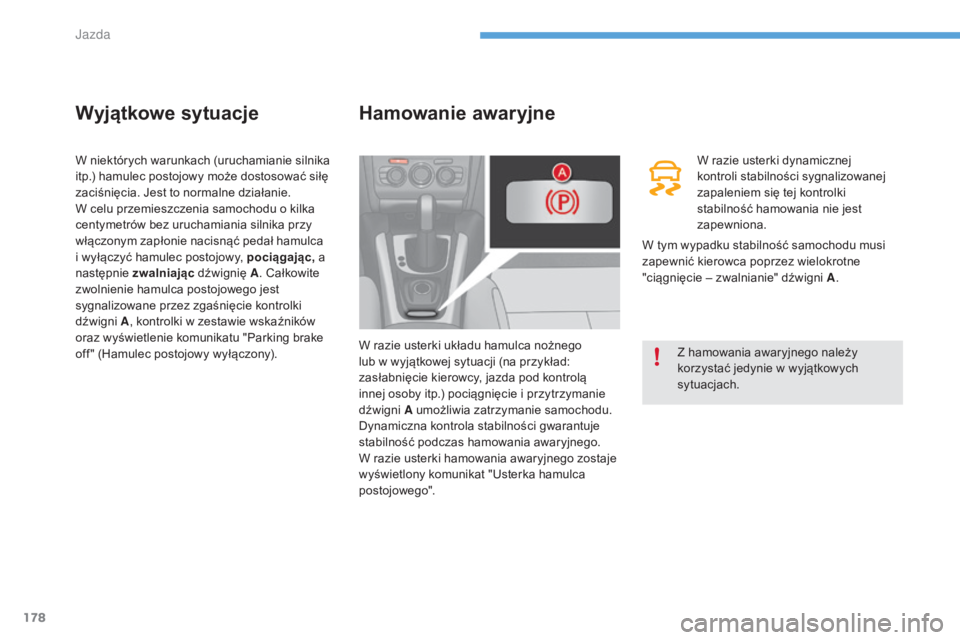

Wyjątkowe sytuacje
W niektórych warunkach (uruchamianie silnika
itp.) hamulec postojowy może dostosować siłę
zaciśnięcia. Jest to normalne działanie.
W celu przemieszczenia samochodu o kilka
centymetrów bez uruchamiania silnika przy
włączonym zapłonie nacisnąć pedał hamulca
i
wyłączyć hamulec postojowy, pociągając, a
następnie zwalniając dźwignię A . Całkowite
zwolnienie hamulca postojowego jest
sygnalizowane przez zgaśnięcie kontrolki
dźwigni A, kontrolki w
zestawie wskaźników
oraz wyświetlenie komunikatu "Parking brake
off " (Hamulec postojowy wyłączony).
Hamowanie awaryjne
W razie usterki dynamicznej
kontroli stabilności sygnalizowanej
zapaleniem się tej kontrolki
stabilność hamowania nie jest
zapewniona.
W razie usterki układu hamulca nożnego
lub w

wyjątkowej sytuacji (na przykład:
zasłabnięcie kierowcy, jazda pod kontrolą
innej osoby itp.) pociągnięcie i

przytrzymanie
dźwigni A umożliwia zatrzymanie samochodu.
Dynamiczna kontrola stabilności gwarantuje
stabilność podczas hamowania awaryjnego.
W razie usterki hamowania awaryjnego zostaje
wyświetlony komunikat "Usterka hamulca
postojowego". Z hamowania awaryjnego należy
korzystać jedynie w
wyjątkowych
sytuacjach.
W tym wypadku stabilność samochodu musi
zapewnić kierowca poprzez wielokrotne
"ciągnięcie – zwalnianie" dźwigni A
.
Jazda

179
C4-2_pl_Chap06_conduite_ed02-2015

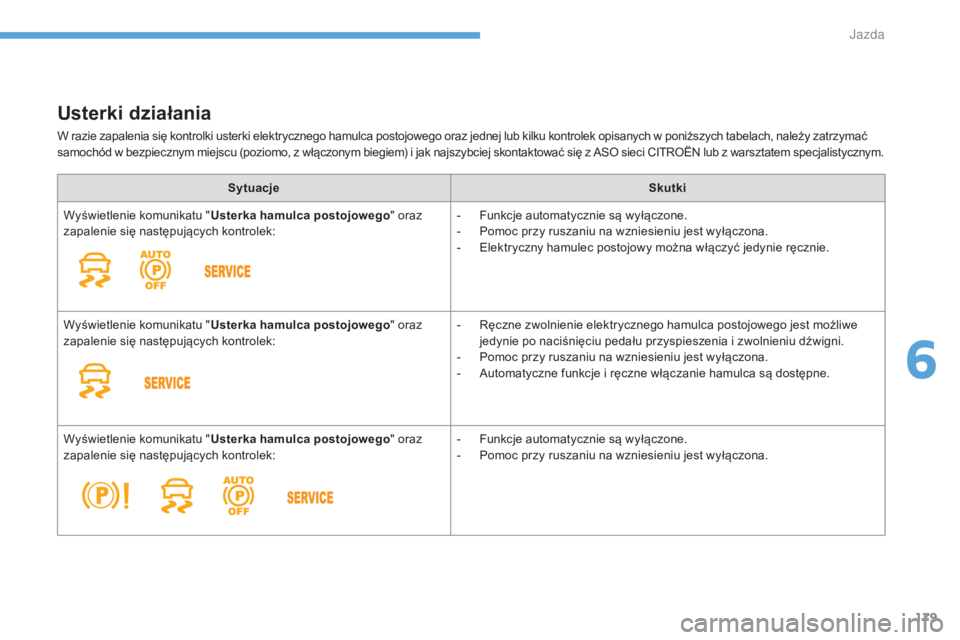

Usterki działania
W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach, należy zatrzymać
s amochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Sytuacje Skutki
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się następujących kontrolek: -

F
unkcje automatycznie są wyłączone.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

E
lektryczny hamulec postojowy można włączyć jedynie ręcznie.
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się następujących kontrolek: -

R
ęczne zwolnienie elektrycznego hamulca postojowego jest możliwe
jedynie po naciśnięciu pedału przyspieszenia i
zwolnieniu dźwigni.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

A
utomatyczne funkcje i ręczne włączanie hamulca są dostępne.
Wyświetlenie komunikatu " Usterka hamulca postojowego " oraz
zapalenie się następujących kontrolek: -

F
unkcje automatycznie są wyłączone.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
6
J

180
C4-2_pl_Chap06_conduite_ed02-2015

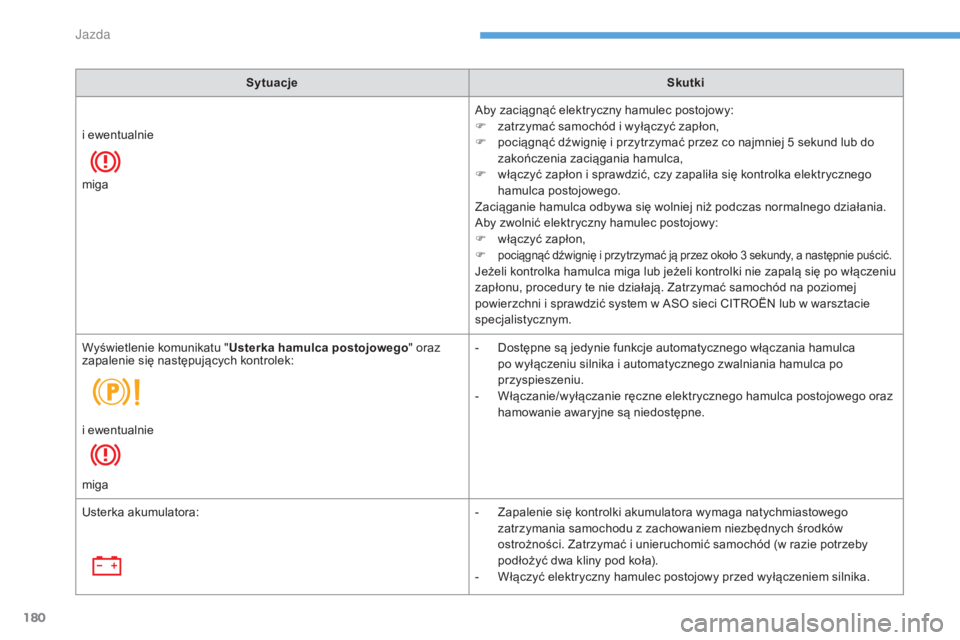

SytuacjeSkutki
Aby zaciągnąć elektryczny hamulec postojowy:
F

z
atrzymać samochód i wyłączyć zapłon,
F

p
ociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca,
F

w
łączyć zapłon i sprawdzić, czy zapaliła się kontrolka elektrycznego
hamulca postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Aby zwolnić elektryczny hamulec postojowy:
F

w
łączyć zapłon,
F pociągnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie puścić.Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po włączeniu
zapłonu, procedury te nie działają. Zatrzymać samochód na poziomej
powierzchni i
sprawdzić system w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
i ewentualnie
miga
Wyświetlenie komunikatu "
Usterka hamulca postojowego " oraz
zapalenie się następujących kontrolek: -

D
ostępne są jedynie funkcje automatycznego włączania hamulca
po wyłączeniu silnika i
automatycznego zwalniania hamulca po
przyspieszeniu.
-

W
łączanie/wyłączanie ręczne elektrycznego hamulca postojowego oraz
hamowanie awaryjne są niedostępne.
i ewentualnie
miga
Usterka akumulatora: -

Z
apalenie się kontrolki akumulatora wymaga natychmiastowego
zatrzymania samochodu z
zachowaniem niezbędnych środków
ostrożności. Zatrzymać i
unieruchomić samochód (w razie potrzeby
podłożyć dwa kliny pod koła).
-

W
łączyć elektryczny hamulec postojowy przed wyłączeniem silnika.
J

181
C4-2_pl_Chap06_conduite_ed02-2015

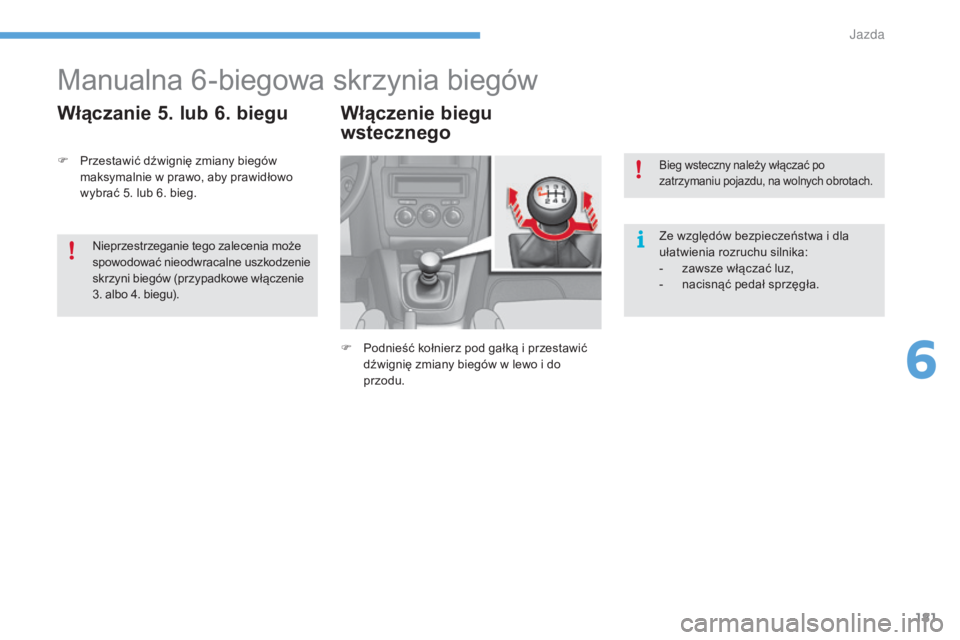

Manualna 6-biegowa skrzynia biegów
Włączanie 5. lub 6. biegu Włączenie biegu wstecznego
F Podnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do
przodu.
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych obrotach.
Ze względów bezpieczeństwa i dla
u łatwienia rozruchu silnika:
-

z
awsze włączać luz,
-

n
acisnąć pedał sprzęgła.
F

P

rzestawić dźwignię zmiany biegów
maksymalnie w

prawo, aby prawidłowo
wybrać 5. lub 6. bieg.
Nieprzestrzeganie tego zalecenia może
spowodować nieodwracalne uszkodzenie
skrzyni biegów (przypadkowe włączenie
3. albo 4. biegu).
6
J

182
C4-2_pl_Chap06_conduite_ed02-2015

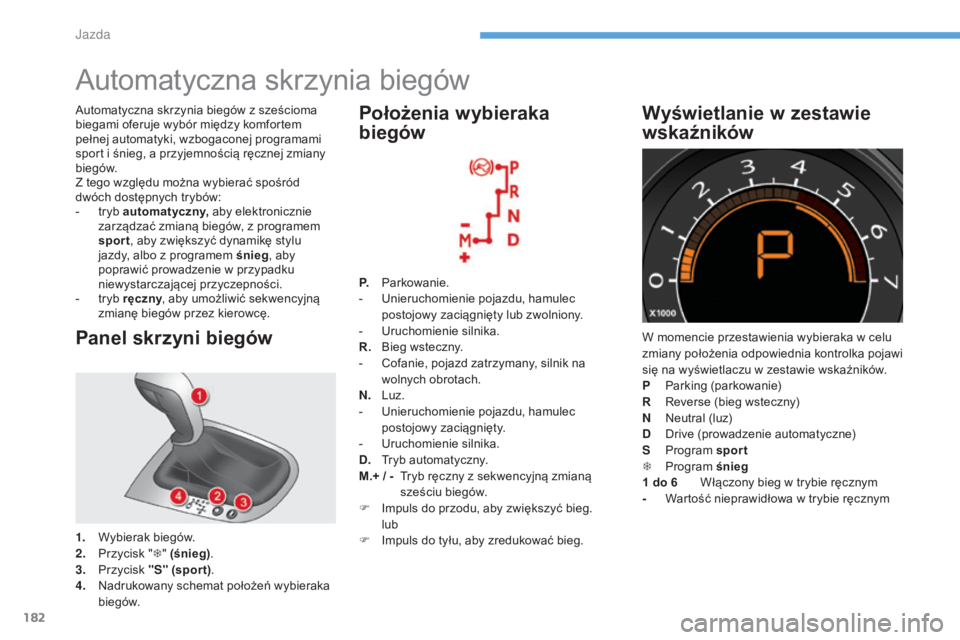

Automatyczna skrzynia biegów
Panel skrzyni biegów
1. Wybierak biegów.
2. Przycisk " T" (śnieg) .
3.
P

rzycisk "S" (spor t).
4.
N

adrukowany schemat położeń wybieraka
biegów. P.

P
arkowanie.
-
U
nieruchomienie pojazdu, hamulec
postojowy zaciągnięty lub zwolniony.
-
U
ruchomienie silnika.
R.
B
ieg wsteczny.
-
C
ofanie, pojazd zatrzymany, silnik na
wolnych obrotach.
N.
L
uz.
-
U
nieruchomienie pojazdu, hamulec
postojowy zaciągnięty.
-
U
ruchomienie silnika.
D.
T
ryb automatyczny.
M.+ / -
T
ryb ręczny z sekwencyjną zmianą
sześciu biegów.
F
I
mpuls do przodu, aby zwiększyć bieg. l
ub
F I mpuls do tyłu, aby zredukować bieg.
Położenia wybieraka
biegów
W momencie przestawienia wybieraka w celu
z miany położenia odpowiednia kontrolka pojawi
się na wyświetlaczu w
zestawie wskaźników.
P

P
arking (parkowanie)
R

R
everse (bieg wsteczny)
N

N
eutral (luz)
D

D
rive (prowadzenie automatyczne)
S

P
rogram sport
T

P
rogram śnieg
1
do 6
W
łączony bieg w trybie ręcznym
-

W
artość nieprawidłowa w trybie ręcznym
Wyświetlanie w zestawie
wskaźnikówAutomatyczna skrzynia biegów z sześcioma
b iegami oferuje wybór między komfortem
pełnej automatyki, wzbogaconej programami
sport i
śnieg, a przyjemnością ręcznej zmiany
biegów.
Z tego względu można wybierać spośród
dwóch dostępnych trybów:
-

t
ryb automatyczny, aby elektronicznie
zarządzać zmianą biegów, z
programem
sport , aby zwiększyć dynamikę stylu
jazdy, albo z
programem śnieg , aby
poprawić prowadzenie w
przypadku
niewystarczającej przyczepności.
-

t
ryb ręczny , aby umożliwić sekwencyjną
zmianę biegów przez kierowcę.
Jazda
