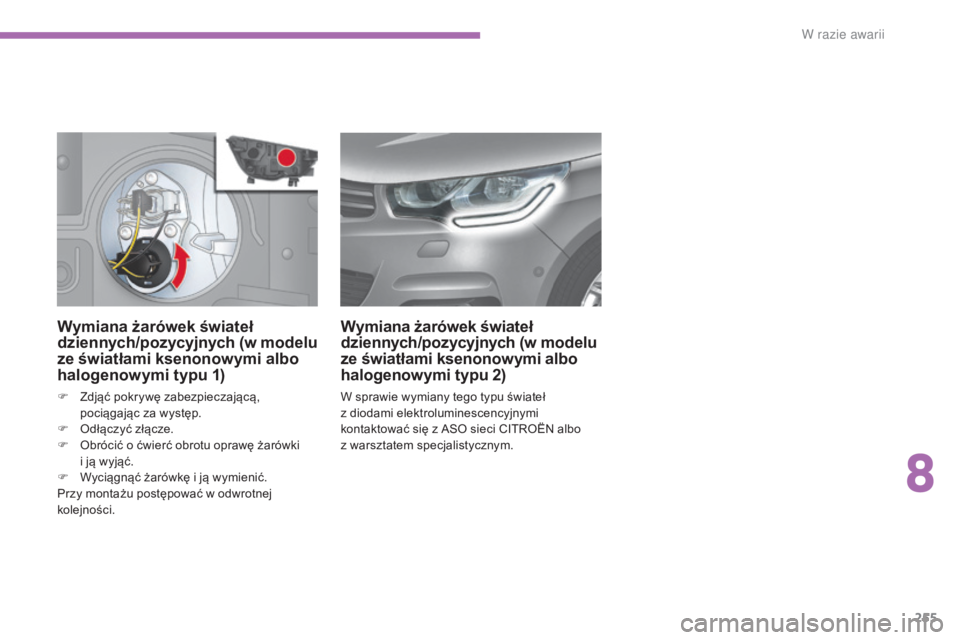

Wymiana żarówek świateł
dziennych/pozycyjnych (w modelu
ze światłami ksenonowymi albo
halogenowymi typu 1)
F Zdjąć pokrywę zabezpieczającą, pociągając za występ.
F

Od
łączyć złącze.
F

O
brócić o ćwierć obrotu oprawę żarówki
i ją wyjąć.
F

W
yciągnąć żarówkę i ją wymienić.
Przy montażu postępować w
odwrotnej
kolejności.
Wymiana żarówek świateł
dziennych/pozycyjnych (w modelu
ze światłami ksenonowymi albo
halogenowymi typu 2)
W sprawie wymiany tego typu świateł
z diodami elektroluminescencyjnymi
kontaktować się z
ASO sieci CITROËN albo
z
warsztatem specjalistycznym.
8
W

256
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Wymiana żarówek reflektorów
przeciwmgłowych
F Włożyć płaski wkrętak w otwór nakładki
ozdobnej.
F
P

ociągnąć, używając wkrętaka jak dźwigni,
aby odczepić nakładkę ozdobną od
zderzaka (czujnik wspomagania parkowania
pozostaje przymocowany do nakładki).
F

W
ykręcić dwie śruby mocujące moduł
i wyjąć go z
gniazda.
F

O
dłączyć złącze oprawy żarówki.
F

O
brócić o ćwierć obrotu oprawę żarówki
i ją wyciągnąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej kolejności.
Informacje na temat wymiany żarówek można
uzyskać w
ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Wymiana żarówek oświetlenia
bocznego
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z
ASO sieci CITROËN lub
z warsztatem specjalistycznym.

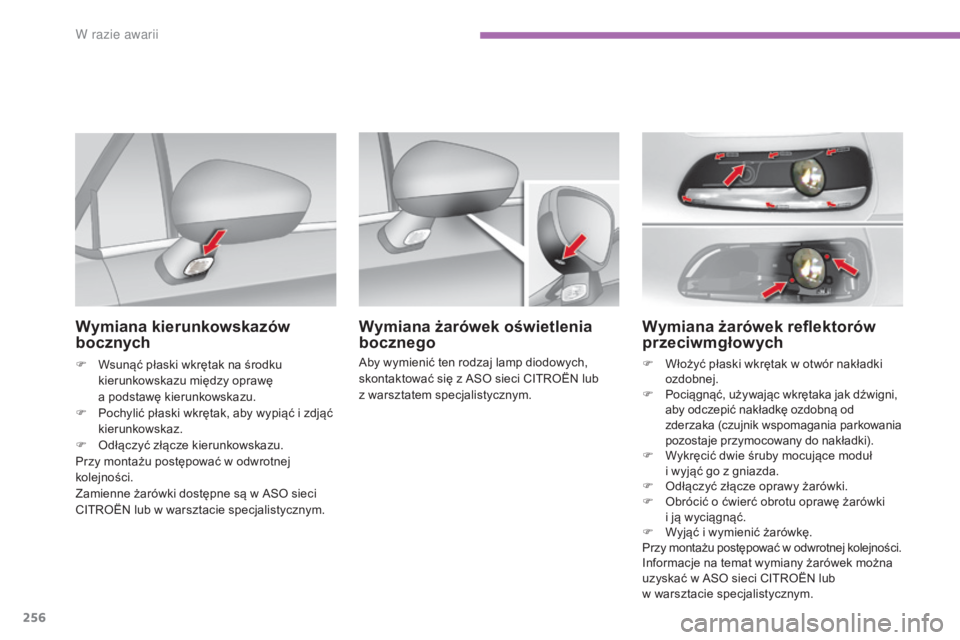

Wymiana kierunkowskazów
bocznych
F Wsunąć płaski wkrętak na środku kierunkowskazu między oprawę
a podstawę kierunkowskazu.
F

P
ochylić płaski wkrętak, aby wypiąć i zdjąć
kierunkowskaz.
F

O
dłączyć złącze kierunkowskazu.
Przy montażu postępować w
odwrotnej
kolejności.
Zamienne żarówki dostępne są w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
W

257
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Model ze światłami 3D (typ 2)
1. Światła stopu (P21W).
2. Światła pozycyjne (R10W).
3.
K

ierunkowskazy (PY21W bursztynowe) .
4.
Ś

wiatło przeciwmgłowe, lewa strona
(P21W ).
5.
Ś

wiatło cofania, prawa strona (P21W).

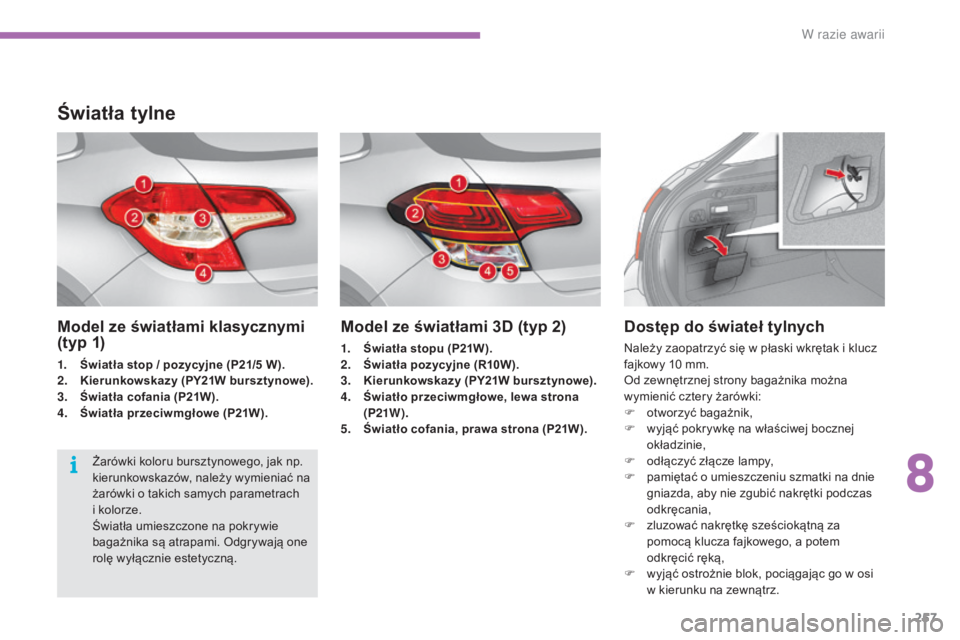

Dostęp do świateł tylnych
Żarówki koloru bursztynowego, jak np.
kierunkowskazów, należy wymieniać na
żarówki o takich samych parametrach
i
kolorze.
Światła umieszczone na pokrywie
bagażnika są atrapami. Odgrywają one
rolę wyłącznie estetyczną.
Światła tylne
Model ze światłami klasycznymi
(typ 1)
1. Światła stop / pozycyjne (P21/5 W).
2. K ierunkowskazy (PY21W bursztynowe).
3.
Ś

wiatła cofania (P21W).
4.
Ś

wiatła przeciwmgłowe (P21W). Należy zaopatrzyć się w
płaski wkrętak i klucz
fajkowy 10 mm.
Od zewnętrznej strony bagażnika można
wymienić cztery żarówki:
F

o
tworzyć bagażnik,
F

w
yjąć pokrywkę na właściwej bocznej
okładzinie,
F

o
dłączyć złącze lampy,
F

p
amiętać o umieszczeniu szmatki na dnie
gniazda, aby nie zgubić nakrętki podczas
odkręcania,
F

z
luzować nakrętkę sześciokątną za
pomocą klucza fajkowego, a potem
odkręcić ręką,
F

w
yjąć ostrożnie blok, pociągając go w osi
w
kierunku na zewnątrz.
8
W razie awarii

258
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015

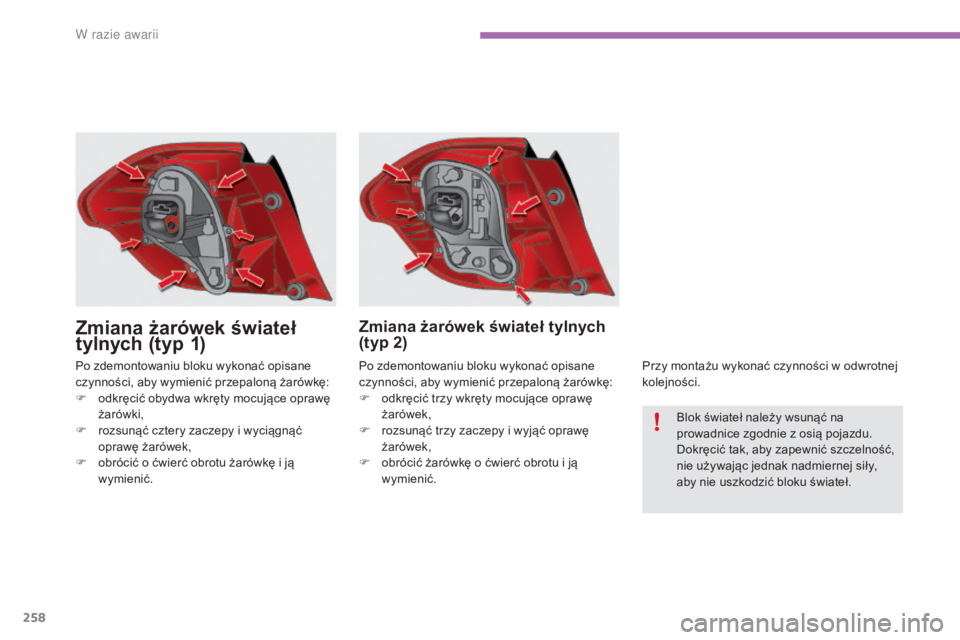

Po zdemontowaniu bloku wykonać opisane
czynności, aby wymienić przepaloną żarówkę:
F
o
dkręcić obydwa wkręty mocujące oprawę
żarówki,
F

r
ozsunąć cztery zaczepy i wyciągnąć
oprawę żarówek,
F

o
brócić o ćwierć obrotu żarówkę i ją
wymienić.
Zmiana żarówek świateł
tylnych (typ 1)
Po zdemontowaniu bloku wykonać opisane
czynności, aby wymienić przepaloną żarówkę:
F

o
dkręcić trzy wkręty mocujące oprawę
żarówek,
F

r
ozsunąć trzy zaczepy i wyjąć oprawę
żarówek,
F

o
brócić żarówkę o ćwierć obrotu i ją
wymienić. Przy montażu wykonać czynności w
odwrotnej
kolejności.
Zmiana żarówek świateł tylnych
(typ 2)
Blok świateł należy wsunąć na
prowadnice zgodnie z osią pojazdu.
Dokręcić tak, aby zapewnić szczelność,
nie używając jednak nadmiernej siły,
aby nie uszkodzić bloku świateł.
W

259
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Aby ułatwić demontaż, wykonać tę operację
przy klapie bagażnika otwartej do połowy.
F
W
łożyć cienki śrubokręt w wycięcie na
zewnętrznej stronie przezroczystej osłony.
F

P
opchnąć go do zewnątrz.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
W celu ponownego zamontowania nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.

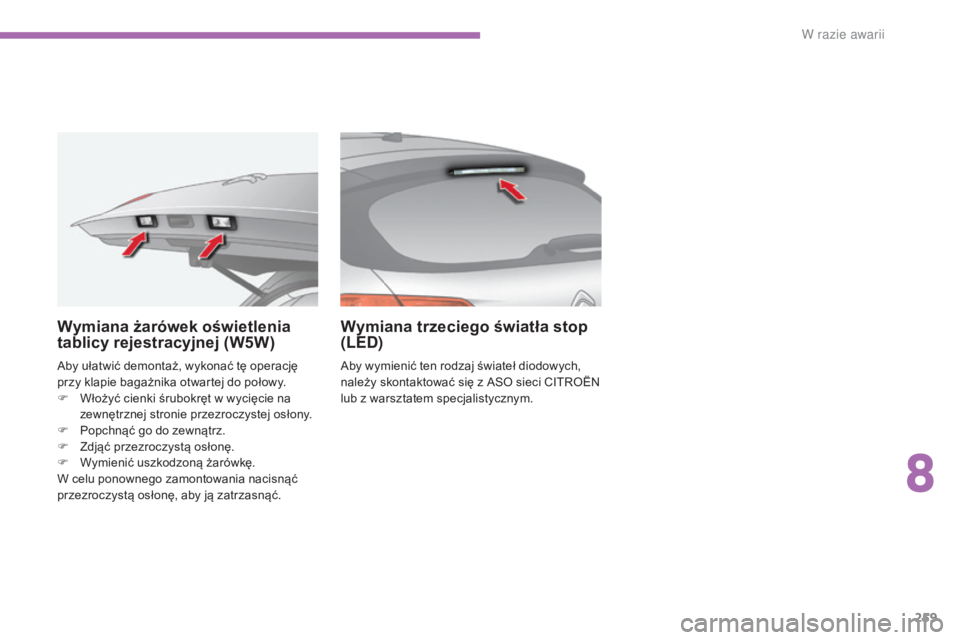

Wymiana trzeciego światła stop
(LED)
Aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)
8
W razie awarii

260
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015

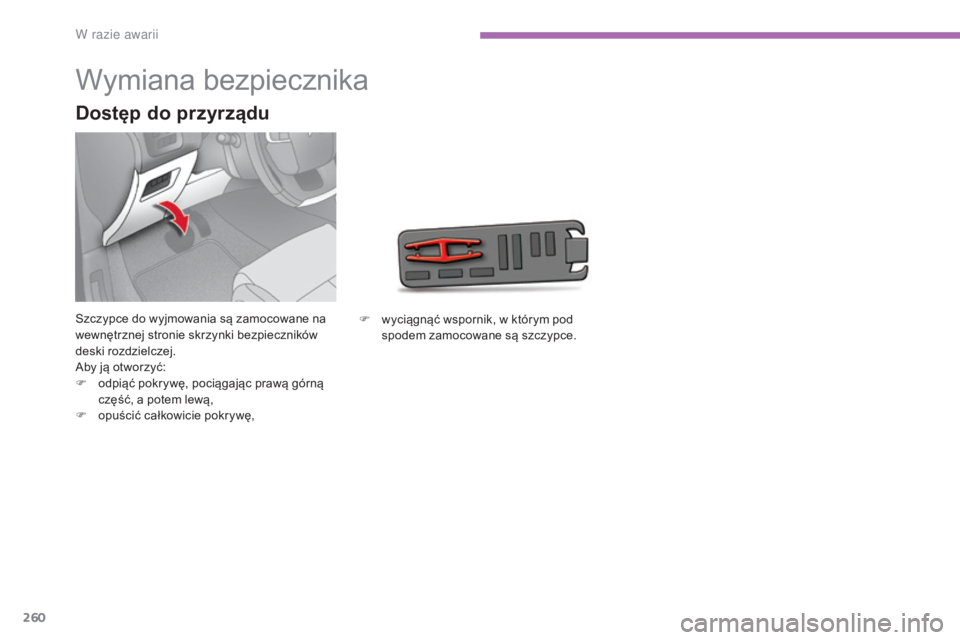

Wymiana bezpiecznika
Szczypce do wyjmowania są zamocowane na
wewnętrznej stronie skrzynki bezpieczników
deski rozdzielczej.
Aby ją otworzyć:
F
o
dpiąć pokrywę, pociągając prawą górną
część, a potem lewą,
F

o
puścić całkowicie pokrywę,
Dostęp do przyrządu
F wyciągnąć wspornik, w którym pod
spodem zamocowane są szczypce.
W

261
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Wymiana bezpiecznika
DobryZły
Przy wymianie bezpiecznika należy koniecznie:
F

u

żyć specjalnych szczypiec, aby
wyciągnąć bezpiecznik z

gniazda
i

sprawdzić stan jego włókna,
F

z

awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o

takim
samym natężeniu (tego samego koloru);
inne natężenie może spowodować
nieprawidłowe działanie (ryzyko pożaru).
Jeżeli usterka pojawi się ponownie w

krótkim
czasie po wymianie bezpiecznika, należy
sprawdzić wyposażenie elektryczne
w

ASO sieci CITROËN lub w

warsztacie
specjalistycznym. Szczypce
Wymiana bezpiecznika nieuwzględnionego
w
tabelach zamieszczonych w dalszej
części mogłaby spowodować poważne
uszkodzenia w
samochodzie.
Skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
CITROËN nie ponosi
odpowiedzialności za koszty związane
z naprawą pojazdu lub usterkę
spowodowaną instalacją osprzętu
dodatkowego niedostarczanego
i
niezalecanego przez CITROËNA
oraz zainstalowanego niezgodnie
z
zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10
miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
z budowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe
należy skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym.

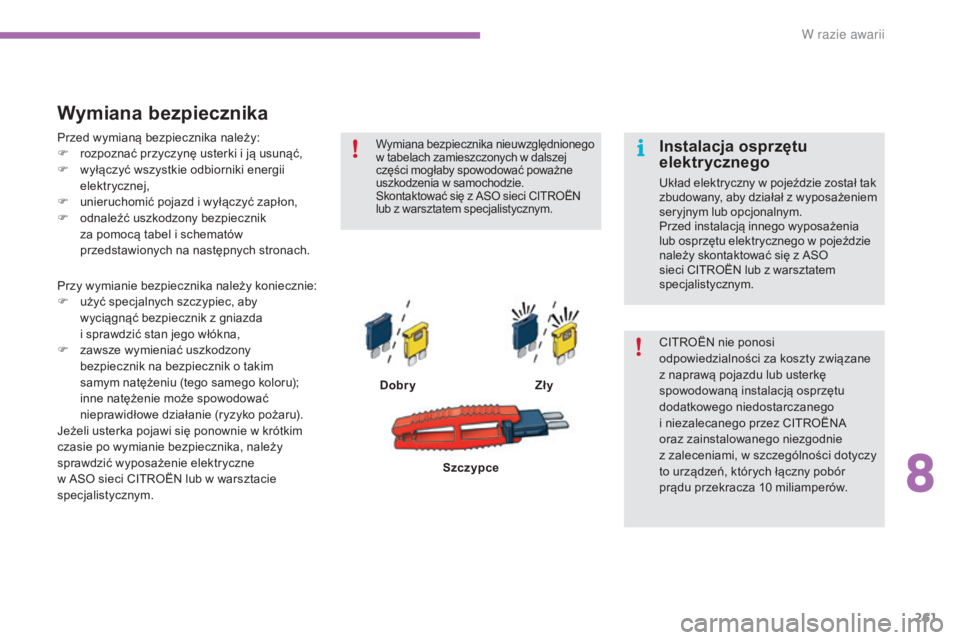

Przed wymianą bezpiecznika należy:
F

r

ozpoznać przyczynę usterki i

ją usunąć,
F
w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u

nieruchomić pojazd i

wyłączyć zapłon,
F

o

dnaleźć uszkodzony bezpiecznik
za pomocą tabel i

schematów
przedstawionych na następnych stronach.
8
W

262
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015

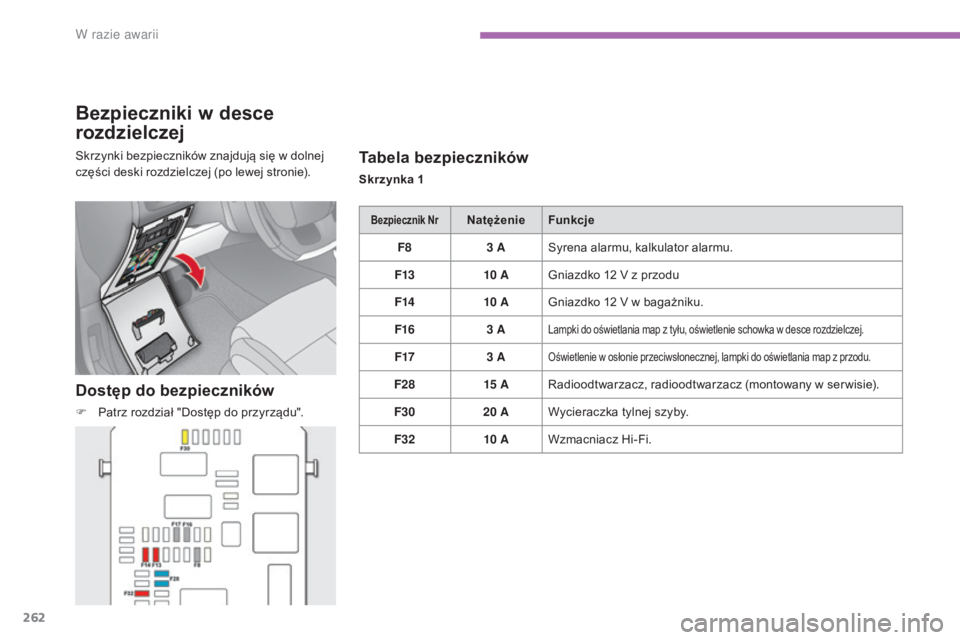

Bezpieczniki w desce
rozdzielczej
Dostęp do bezpieczników
F Patrz rozdział "Dostęp do przyrządu".
Tabela bezpieczników
Skrzynka 1
Bezpiecznik NrNatężenie Funkcje
F8 3
A Syrena alarmu, kalkulator alarmu.
F13 10


A Gniazdko 12
V z przodu
F14 10


A Gniazdko 12
V w bagażniku.
F16 3
A
Lampki do oświetlania map z tyłu, oświetlenie schowka w desce rozdzielczej.
F17 3 AOświetlenie w osłonie przeciwsłonecznej, lampki do oświetlania map z przodu.
F2815 ARadioodtwarzacz, radioodtwarzacz (montowany w ser wisie).
F30 20
AWycieraczka tylnej szyby.
F32 10


AWzmacniacz Hi-Fi.
Skrzynki bezpieczników znajdują się w

dolnej
części deski rozdzielczej (po lewej stronie).
