2017 CITROEN C4 Instrukcja obsługi (in Polish)

143
C4-2_pl_Chap05_securite_ed02-2015
F Aby obniżyć punkt mocowania, ścisnąć moduł A i przesunąć w dół.
F

A
by podnieść punkt mocowania, przesunąć
moduł A w
górę.
Regulacja wysokości
Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w
razie uderzenia czołowego
i bocznego. w
zależności od siły uderzenia
system napinaczy pirotechnicznych
natychmiast napręża pas i
dociska go do ciała
pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając jej
bezpieczeństwo.Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas zwijania.
5
Bezpieczeństwo

144
C4-2_pl_Chap05_securite_ed02-2015
Kontrolka niezapiętego /
odpiętego pasa bezpieczeństwa
w zestawie wskaźników
Po włączeniu zapłonu ta kontrolka
zapala się w zestawie wskaźników,
jeżeli kierowca i/lub pasażer z
przodu
nie zapięli pasów.
1.
K

ontrolka niezapiętego/odpiętego pasa
kierowcy.
2.
K

ontrolka niezapiętego/odpiętego pasa
pasażera z
przodu.
Wyświetlacz kontrolek
niezapięcia / odpięcia pasów
bezpieczeństwa
Na wyświetlaczu pasów bezpieczeństwa
i przedniej poduszki powietrznej pasażera
kontrolka 1
lub 2 zaświeci się na czer wono,
czemu towarzyszy sygnał dźwiękowy
i komunikat na ekranie, jeżeli pas nie jest
zapięty lub zostanie odpięty.
Powyżej 20

km/h kontrolka będzie migać
przez dwie minuty i

włączy się narastający
sygnał dźwiękowy. Po upływie dwóch minut
ta kontrolka pozostanie zapalona, dopóki
kierowca i/lub pasażer nie zapną pasów
bezpieczeństwa.
Bezpieczeństwo

145
C4-2_pl_Chap05_securite_ed02-2015
Tylne pasy bezpieczeństwa
Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas zwijania.
F

W p
rzypadku pasów bezpieczeństwa na
siedzeniach bocznych podnieść klamrę do
góry, aby nie uderzała ona o
wykładzinę
boczną.
Jeżeli pasażerowie z
tyłu odepną
pas bezpieczeństwa, w
zestawie
wskaźników zapali się ta kontrolka.
Kontrolka odpiętego pasa
bezpieczeństwa w zestawie wskaźnikówWyświetlacz kontrolek odpiętego
pasa bezpieczeństwa
3. Kontrolka tylnego prawego pasa
bezpieczeństwa.
4.
K

ontrolka tylnego środkowego pasa
bezpieczeństwa.
Powyżej 20

km/h kontrolka będzie migać przez
dwie minuty i

włączy się narastający sygnał
dźwiękowy. Po upływie dwóch minut kontrolka
pozostanie zapalona, dopóki pasażerowie nie
zapną pasów bezpieczeństwa.
Każde siedzenie tylne jest wyposażone
w trzypunktowy pas bezpieczeństwa oraz,
na siedzeniach bocznych, w

ogranicznik siły
napięcia.
5.
K

ontrolka tylnego lewego pasa
bezpieczeństwa.
Po włączeniu zapłonu, przy pracującym silniku
lub podczas jazdy z
prędkością poniżej 20 km/h,
jeżeli pas bezpieczeństwa nie został zapięty, na
około 30
sekund zapalą się kontrolki 3, 4 i 5.
Podczas jazdy z prędkością powyżej 20 km/h,
j eżeli pasażer z tyłu odepnie pasy, kontrolka 3,
4

l
ub 5
z
apali się na czer wono, włączy się sygnał
dźwiękowy, a na ekranie pojawi się komunikat.
5
Bezpieczeństwo

146
C4-2_pl_Chap05_securite_ed02-2015

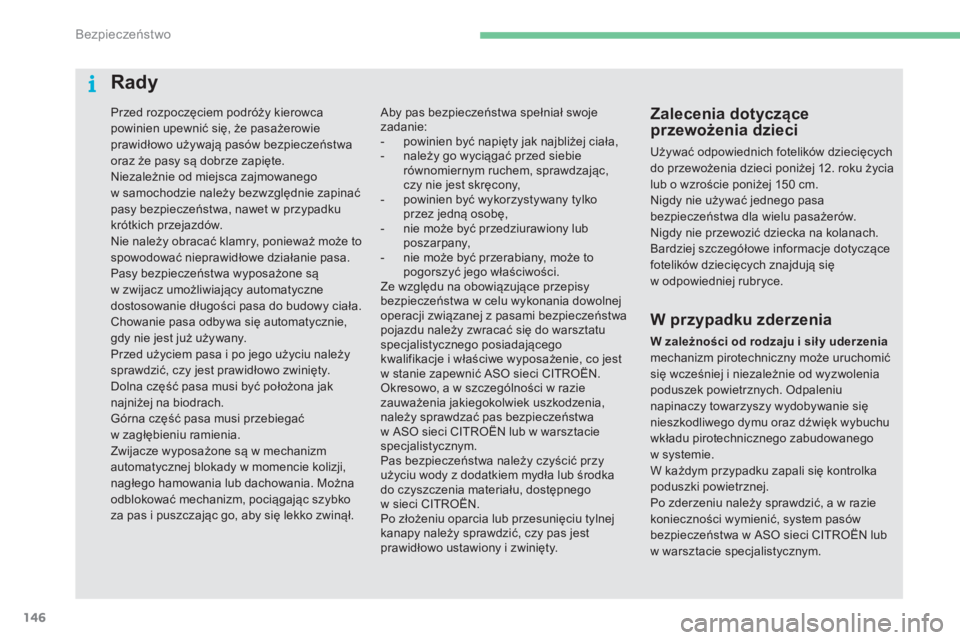

Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w
przypadku
krótkich przejazdów.
Nie należy obracać klamry, ponieważ może to
spowodować nieprawidłowe działanie pasa.
Pasy bezpieczeństwa wyposażone są
w
zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy ciała.
Chowanie pasa odbywa się automatycznie,
gdy nie jest już używany.
Przed użyciem pasa i
po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
zagłębieniu ramienia.
Zwijacze wyposażone są w
mechanizm
automatycznej blokady w
momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i
puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12. roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się
w
odpowiedniej rubryce.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
m echanizm pirotechniczny może uruchomić
się wcześniej i
niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w
systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w
razie
konieczności wymienić, system pasów
bezpieczeństwa w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Rady
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-
p
owinien być napięty jak najbliżej ciała,
-

n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając,
czy nie jest skręcony,
-

p
owinien być wykorzystywany tylko
przez jedną osobę,
-

n
ie może być przedziurawiony lub
poszarpany,
-

n
ie może być przerabiany, może to
pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa w
celu wykonania dowolnej
operacji związanej z
pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego
kwalifikacje i
właściwe wyposażenie, co jest
w
stanie zapewnić ASO sieci CITROËN.
Okresowo, a w
szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z
dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w
sieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i
zwinięty.
Bezpieczeństwo

147
C4-2_pl_Chap05_securite_ed02-2015
Poduszki powietrzne
Ogólne informacje
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pasów
bezpieczeństwa wyposażonych w
ogranicznik
siły napięcia (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i
analizują zderzenia czołowe oraz
boczne w
strefach wykrywania zderzenia:
-

w r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu (z
wyjątkiem pasażera na tylnym środkowym
siedzeniu); natychmiast po zderzeniu gaz
zawarty w
poduszce powietrznej ulatnia
się, aby nie ograniczać widoczności
i
ułatwić ewentualne wyjście pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w
tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w
takich sytuacjach są pasy
bezpieczeństwa.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. w

przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
Wystrzeleniu poduszki powietrznej (ew.
poduszek) towarzyszy wydostawanie
się dymu oraz odgłos, spowodowane
odpaleniem ładunku pirotechnicznego
zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z
wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
5
Bezpieczeństwo

148
C4-2_pl_Chap05_securite_ed02-2015
Wyłączenie
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona:
F
w
łożyć klucz do wyłącznika poduszki
powietrznej pasażera,
F

p
rzekręcić klucz w położenie "OFF",
F

n
astępnie wyjąć klucz, nie zmieniając jego
położenia.
W zależności od wersji pojazdu ta
kontrolka zaświeci się w
zestawie
wskaźników i/lub na wyświetlaczu
kontrolek pasa bezpieczeństwa
i
przedniej poduszki powietrznej
pasażera po włączeniu zapłonu
oraz przez cały czas, gdy poduszka
powietrzna jest wyłączona.
Przednie poduszki powietrzne
Wyzwolenie poduszki
Poduszki powietrzne wyzwalają się, o ile
p rzednia poduszka powietrzna pasażera nie jest
wyłączona, w
razie silnego zderzenia czołowego
całą lub częścią przedniej strefy samochodu
A , zgodnie z
osią wzdłużną samochodu
w
płaszczyźnie poziomej oraz w kierunku od
przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między klatką
piersiową i
głową osób na przednich siedzeniach
i
kierownicą, po stronie kierowcy, oraz deską
rozdzielczą po stronie pasażera, w
celu
amortyzacji szarpnięcia do przodu. Aby zapewnić bezpieczeństwo
dziecka w
przypadku montażu fotelika
dziecięcego na przednim fotelu pasażera
w pozycji "tyłem do kierunku jazdy",
należy bezwzględnie wyłączyć przednią
poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone
będzie na poważne obrażenia ciała
lub śmierć w momencie wyzwolenia
poduszki powietrznej pasażera.
W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera w desce
rozdzielczej powyżej przedniego schowka.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego należy
przekręcić przełącznik w
położenie "ON"
w
celu ponownej aktywacji poduszki
powietrznej pasażera jadącego z
przodu.
Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpieczeństwa i
czołowej poduszki
powietrznej pasażera na około
1
minutę, jeżeli poduszka czołowa
pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, należy
koniecznie skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym w
celu weryfikacji
systemu. Poduszki mogą nie wyzwolić
się w
przypadku silnego uderzenia.
Bezpieczeństwo

149
C4-2_pl_Chap05_securite_ed02-2015
Boczne poduszki powietrzne
Wystrzelenie poduszki
Boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i
ramieniem osoby
zajmującej przedni fotel samochodu i
płytą
danych drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne
Wystrzelenie poduszki
Kurtynowa poduszka powietrzna wyzwalana
jest jednocześnie z odpowiednią poduszką
boczną, w
przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się
między szybą i
osobami zajmującymi przednie
lub tylne siedzenie samochodu.
W razie silnego uderzenia bocznego system
chroni kierowcę i

pasażera na przednim
siedzeniu, ograniczając niebezpieczeństwo
uszkodzenia torsu pomiędzy biodrem
i
ra

mieniem.
Każda boczna poduszka powietrzna jest
wbudowana w

szkielecie oparcia fotela po
stronie drzwi. W razie silnego uderzenia bocznego
system zwiększa bezpieczeństwo kierowcy
i
pasażerów (z wyjątkiem pasażera na
tylnym środkowym siedzeniu), ograniczając
niebezpieczeństwo uszkodzenia boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny.
5
Bezpieczeństwo

150
C4-2_pl_Chap05_securite_ed02-2015

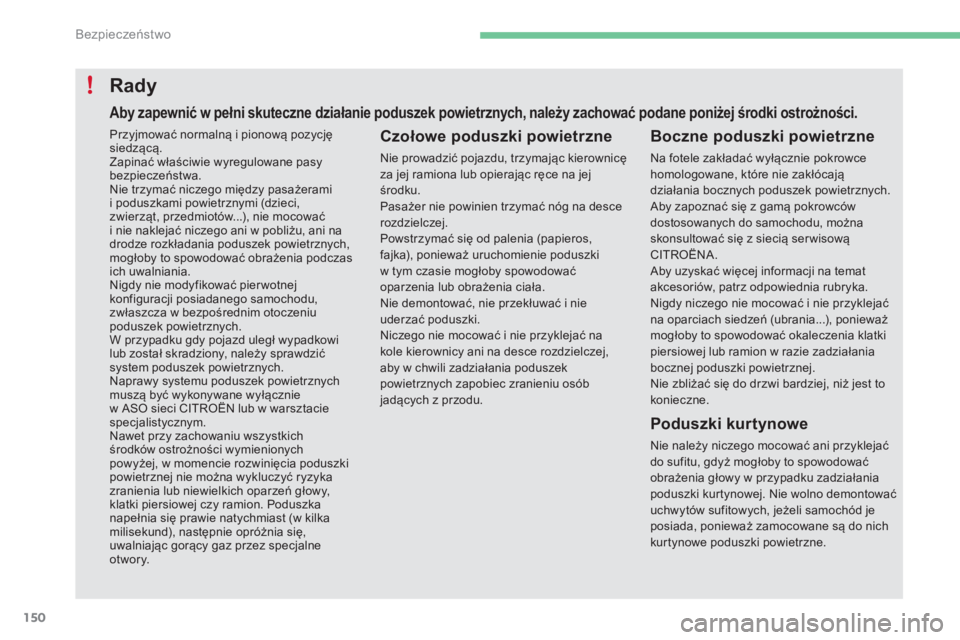

Rady
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając kierownicę
za jej ramiona lub opierając ręce na jej
środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i
nie
uderzać poduszki.
Niczego nie mocować i
nie przyklejać na
kole kierownicy ani na desce rozdzielczej,
aby w
chwili zadziałania poduszek
powietrznych zapobiec zranieniu osób
jadących z
przodu.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z
siecią ser wisową
CITROËNA.
Aby uzyskać więcej informacji na temat
akcesoriów, patrz odpowiednia rubryka.
Nigdy niczego nie mocować i
nie przyklejać
na oparciach siedzeń (ubrania...), ponieważ
mogłoby to spowodować okaleczenia klatki
piersiowej lub ramion w
razie zadziałania
bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w
przypadku zadziałania
poduszki kurtynowej. Nie wolno demontować
uchwytów sufitowych, jeżeli samochód je
posiada, ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
Przyjmować normalną i

pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami
i

poduszkami powietrznymi (dzieci,
zwierząt, przedmiotów...), nie mocować
i

nie naklejać niczego ani w

pobliżu, ani na
drodze rozkładania poduszek powietrznych,
mogłoby to spowodować obrażenia podczas
ich uwalniania.
Nigdy nie modyfikować pier wotnej
konfiguracji posiadanego samochodu,
zwłaszcza w

bezpośrednim otoczeniu
poduszek powietrznych.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić
system poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie
w

ASO sieci CITROËN lub w

warsztacie
specjalistycznym.
Nawet przy zachowaniu wszystkich
środków ostrożności wymienionych
powyżej, w

momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ryzyka
zranienia lub niewielkich oparzeń głowy,
klatki piersiowej czy ramion. Poduszka
napełnia się prawie natychmiast (w kilka
milisekund), następnie opróżnia się,
uwalniając gorący gaz przez specjalne
otwory.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować podane poniżej środki ostrożności.
Bezpieczeństwo
