2016 YAMAHA WR 250F Manuale duso (in Italian)

COMPONENTI ELETTRICI
9-67
1. Raddrizzatore/regolatore
2. Interruttore della frizione
3. Bobina di accensione
4. ECU (unità di controllo motore)
5. Sensore livello carburante
6. Pompa del carburante
7. Batteria
8. Resistenza
9. Interruttore folle
10.Motorino ventola radiatore
11.Iniettore

COMPONENTI ELETTRICI
9-68
12
1110
2
3
1
6
7
4
5
8
9

COMPONENTI ELETTRICI
9-69
1. Sensore temperatura aria di aspirazione
2. Sensore pressione aria di aspirazione
3. Sensore posizione acceleratore
4. Relè del motorino di avviamento
5. Fusibile principale
6. Relè faro
7. Relè di interruzione del circuito di avviamen-
to
8. Sensore angolo d’inclinazione
9. Fusibile motorino ventola radiatore
10.Relè motorino ventola radiatore
11.Relè principale
12.Sensore temperatura liquido refrigerante

COMPONENTI ELETTRICI
9-70

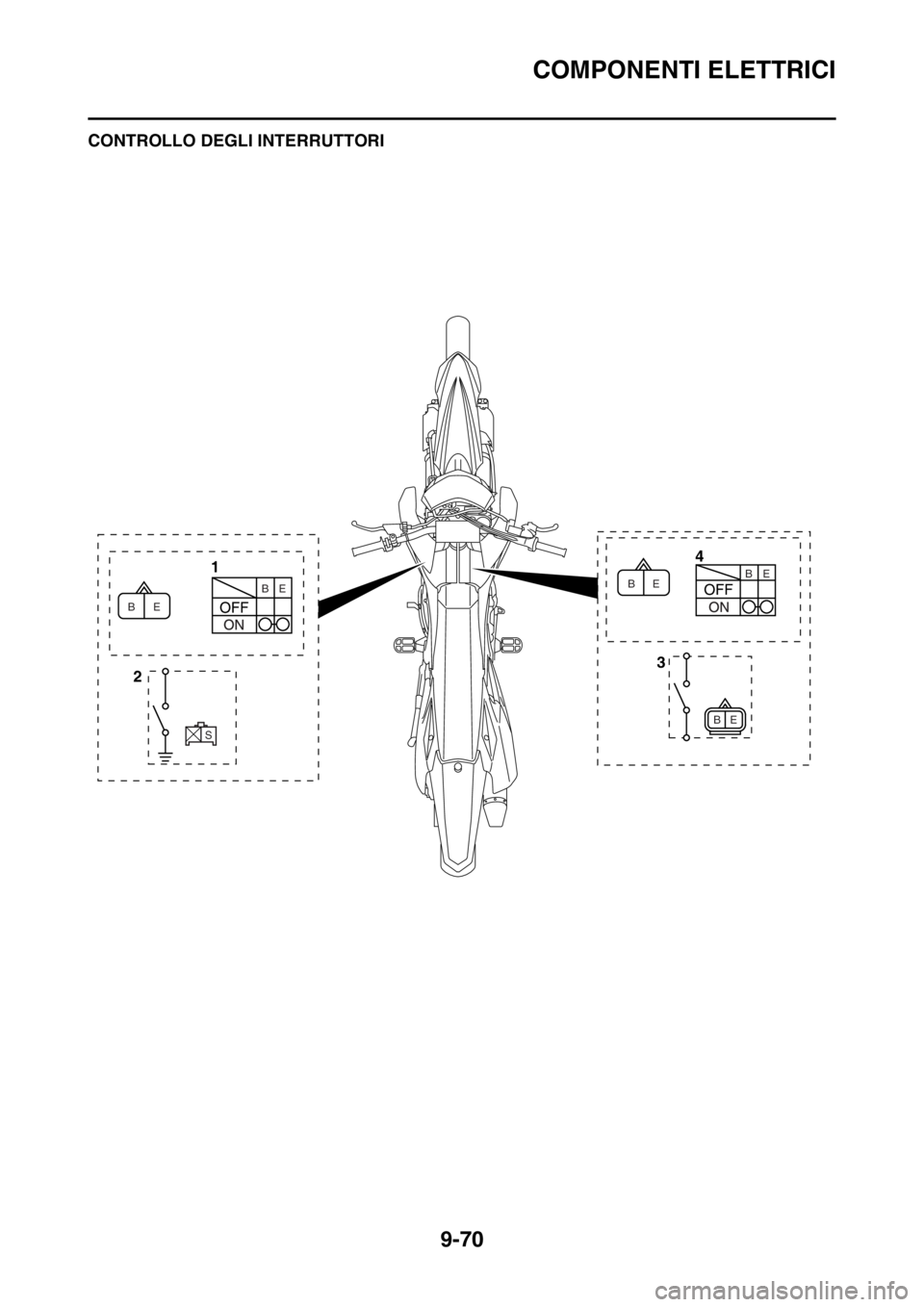

HAS2GB3385CONTROLLO DEGLI INTERRUTTORI
4
1
3
2
E B
S
E B
E BE
E BB

COMPONENTI ELETTRICI
9-71
1. Interruttore arresto motore
2. Interruttore marcia in folle
3. Interruttore della frizione
4. Interruttore di avviamento

COMPONENTI ELETTRICI
9-72
Controllare la continuità di ogni interruttore con un tester tascabile. Se la lettura della continuità è er-
rata, controllare i collegamenti del cablaggio e, se necessario, sostituire l’interruttore.
ECA
ATTENZIONE
Non inserire mai i puntali del tester negli slot del terminale del connettore “1”. Inserire sempre
i puntali dal lato opposto del connettore, facendo attenzione a non allentare o danneggiare i
cavi.
NOTA
• Prima di controllare la continuità, impostare l'intervallo del tester tascabile su “ 1” prima di effet-
tuare una regolazione “0”.
• Quando si controlla la continuità, alternare alcune volte le posizioni degli interruttori.
Le connessioni terminali dell'interruttore sono illustrate nel diagramma dei collegamenti seguente.
Le posizioni “a” degli interruttori sono riportate nella colonna all’estrema sinistra, mentre i colori dei
cavi degli interruttori sono indicati nella prima riga nella figura degli interruttori.
NOTA
“ ” indica la continuità fra terminali dell’interruttore (cioè, un circuito chiuso a ciascuna po-
sizione interruttore).
La figura di esempio in basso mostra quanto segue.
Vi è continuità tra rosso e marrone quando l’interruttore è su “ON”.Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
a

COMPONENTI ELETTRICI
9-73
HAS27990CONTROLLO DI LAMPADINE E PORTA-
LAMPADA
NOTA
Non controllare le luci che utilizzano i LED.
Controllare ogni lampadina e portalampada per
verificare danni o segni di usura, collegamenti
corretti e continuità tra i terminali.
Danni/segni di usura  Riparare o sostituire la
lampadina, il portalampada e entrambi.
Collegamento errato  Collegare in maniera
corretta.
Nessuna continuità  Riparare o sostituire la
lampadina, il portalampada e entrambi.
Tipi di lampadine
La figura a sinistra mostra le lampadine utiliz-
zate su questo veicolo.
• Le lampadine “a” e “b” sono utilizzate per i fari
e, di solito, sono inserite in un portalampada
che deve essere staccato per poter rimuovere
la lampadina. La maggior parte di queste lam-
padine possono essere rimosse dai rispettivi
portalampada ruotandole in senso antiorario.
• Le lampadine “c” sono utilizzate per gli indica-
tori di direzione e possono essere rimosse dai
portalampada premendole e ruotandole in
senso antiorario.Controllo della condizione delle lampadine
La seguente procedura si applica a tutte le lam-
padine.
1. Togliere:
• Lampada
EWA
AVVERTENZA
Poiché la lampadina del faro è estrema-
mente calda, tenere i prodotti infiammabili e
le mani lontani dalla lampadina finché ques-
ta non si è raffreddata.
ECA
ATTENZIONE
• Tenere saldamente il portalampada quan-
do si rimuove la lampadina. Non tirare mai
il cavo, poiché potrebbe staccarsi dal ter-
minale nel connettore.
• Evitare di toccare la parte in vetro della
lampadina del faro sporcandola di unto,
per non compromettere la trasparenza del
vetro, la durata della lampadina e il flusso
luminoso. Se la lampadina si sporca, pulir-
la accuratamente con un panno inumidito
con alcool o diluente per smalto per ung-
hie.

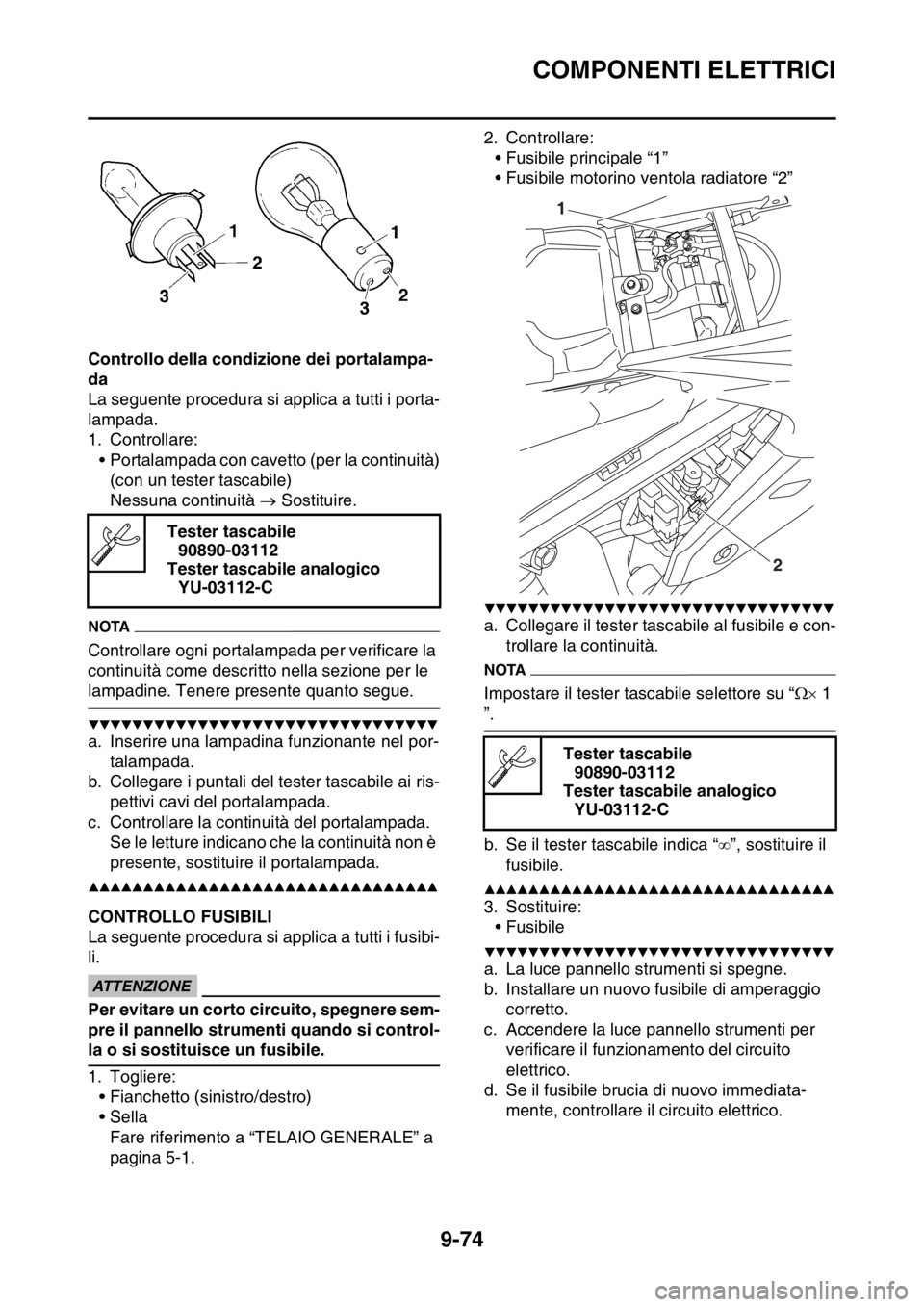

2. Controllare:
• Lampada (per la continuità)
(con un tester tascabile)
Nessuna continuità  Sostituire.
NOTA
Prima di controllare la continuità, impostare il
tester tascabile su “0” e sull’intervallo “ 1”.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il puntale positivo del tester al ter-
minale “1” e quello negativo al terminale “2”,
quindi controllare la continuità.
b. Collegare il puntale positivo del tester al ter-
minale “1” e quello negativo al terminale “3”,
quindi controllare la continuità.
c. Se le letture indicano che la continuità non è
presente, sostituire la lampadina.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C

COMPONENTI ELETTRICI
9-74
Controllo della condizione dei portalampa-
da
La seguente procedura si applica a tutti i porta-
lampada.
1. Controllare:
• Portalampada con cavetto (per la continuità)
(con un tester tascabile)
Nessuna continuità  Sostituire.
NOTA
Controllare ogni portalampada per verificare la
continuità come descritto nella sezione per le
lampadine. Tenere presente quanto segue.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Inserire una lampadina funzionante nel por-
talampada.
b. Collegare i puntali del tester tascabile ai ris-
pettivi cavi del portalampada.
c. Controllare la continuità del portalampada.
Se le letture indicano che la continuità non è
presente, sostituire il portalampada.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3386CONTROLLO FUSIBILI
La seguente procedura si applica a tutti i fusibi-
li.
ECA
ATTENZIONE
Per evitare un corto circuito, spegnere sem-
pre il pannello strumenti quando si control-
la o si sostituisce un fusibile.
1. Togliere:
• Fianchetto (sinistro/destro)
•Sella
Fare riferimento a “TELAIO GENERALE” a
pagina 5-1.2. Controllare:
• Fusibile principale “1”
• Fusibile motorino ventola radiatore “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile al fusibile e con-
trollare la continuità.
NOTA
Impostare il tester tascabile selettore su “ 1
”.
b. Se il tester tascabile indica “”, sostituire il
fusibile.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Sostituire:
• Fusibile
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. La luce pannello strumenti si spegne.
b. Installare un nuovo fusibile di amperaggio
corretto.
c. Accendere la luce pannello strumenti per
verificare il funzionamento del circuito
elettrico.
d. Se il fusibile brucia di nuovo immediata-
mente, controllare il circuito elettrico. Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
1
2
