2016 YAMAHA WR 250F Manuale duso (in Italian)

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-24
Labbro paraolio sensore velocità
Labbro paraolio ruota posteriore
Superficie esterna asse ruota posteriore
Porzione perno di guida del cavalletto laterale e superficie esterna collare
Porzione di contatto della leva freno (pompa freno anteriore)
Superficie esterna bullone leva freno anteriore
Superficie di scorrimento della leva della frizione e superficie esterna del
bullone
Labbro in gomma del regolatore della leva della frizione
Estremità cavo frizione (lato leva frizione)
Superficie interna guida tubo (manopola acceleratore) ed estremità del
cavo dell'acceleratore
Pistoncino della pinza freno anteriore
Guarnizione pistoncino della pinza freno anteriore
Guarnizione parapolvere pinza freno anteriore
Superficie esterna pistone pinza freno anteriore
Bullone e parapolvere perno pinza freno anteriore
Estremità asta di spinta pompa freno anteriore
Kit pompa freno anteriore
Pistoncino della pinza freno posteriore
Guarnizione pistoncino della pinza freno posteriore
Guarnizione parapolvere pinza freno posteriore
Superficie esterna pistone pinza freno posteriore
Bullone e parapolvere perno pinza freno posteriore
Estremità asta di spinta pompa freno posteriore
Kit pompa del freno posteriorePunto di lubrificazione Tipi di lubrificantiLS
LS
LS
LS
S
S
LS
LS
LS
LS
S
S
S
S
S
S
S
S

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-25
HAS2GB3073
TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
HAS2GB3074SCHEMI DI LUBRIFICAZIONE

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-26

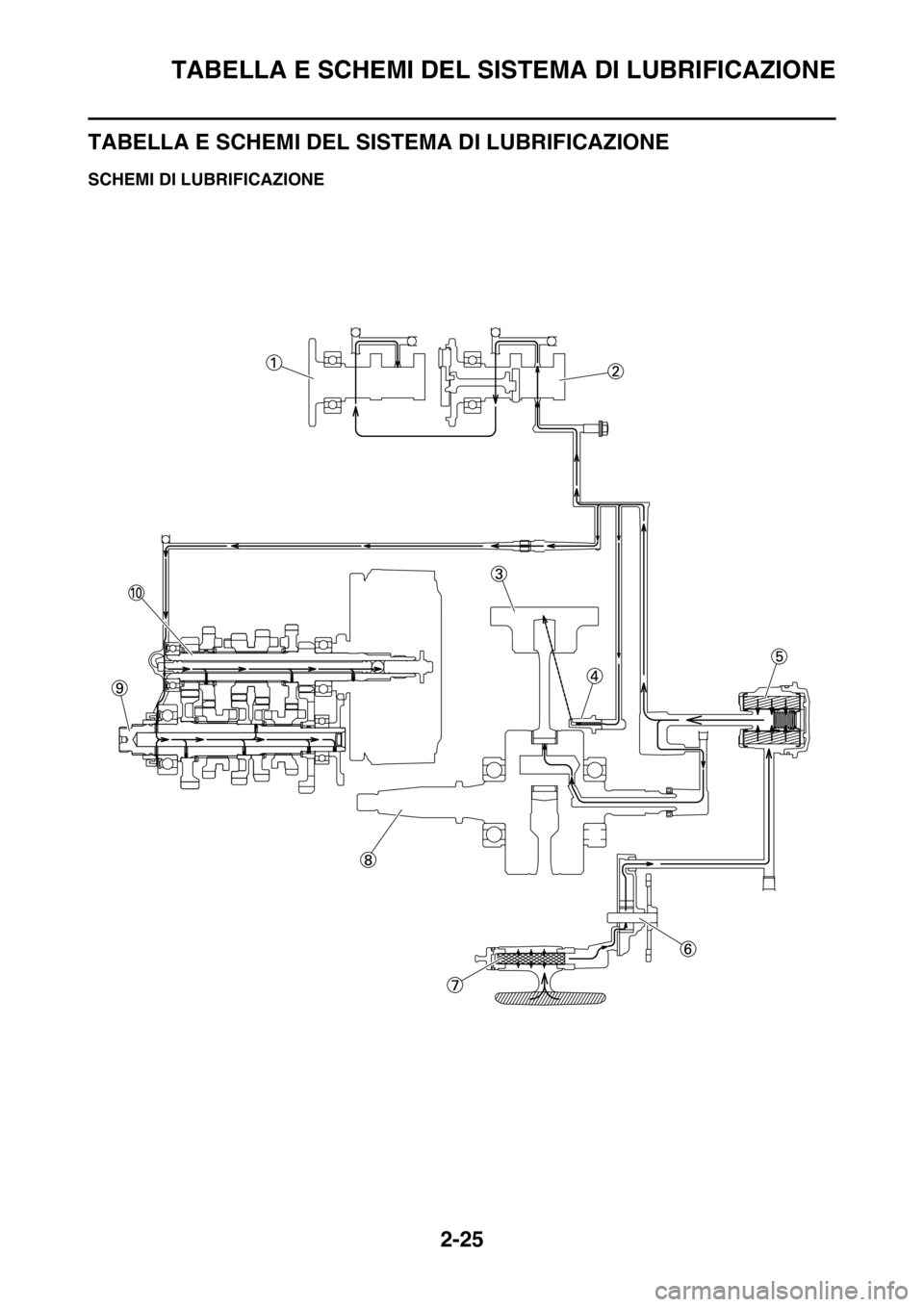

1. Albero a camme di aspirazione
2. Albero a camme di scarico
3. Pistone
4. Ugello olio
5. Elemento filtro olio
6. Pompa dell’olio
7. Filtro olio
8. Albero motore
9. Asse conduttore
10. Asse principale

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-27

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-28

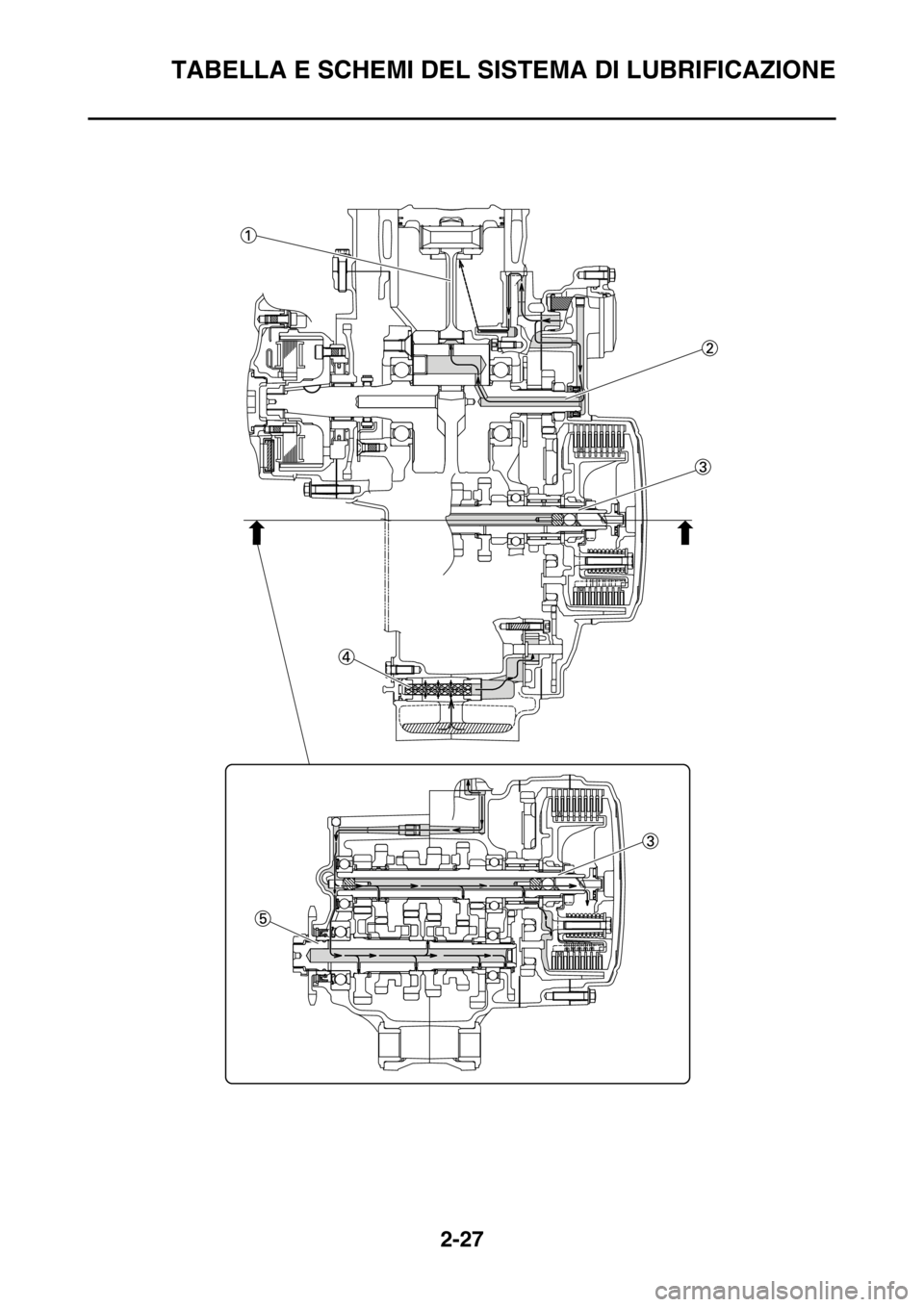

1. Biella
2. Albero motore
3. Asse principale
4. Filtro olio
5. Asse conduttore

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-29

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-30

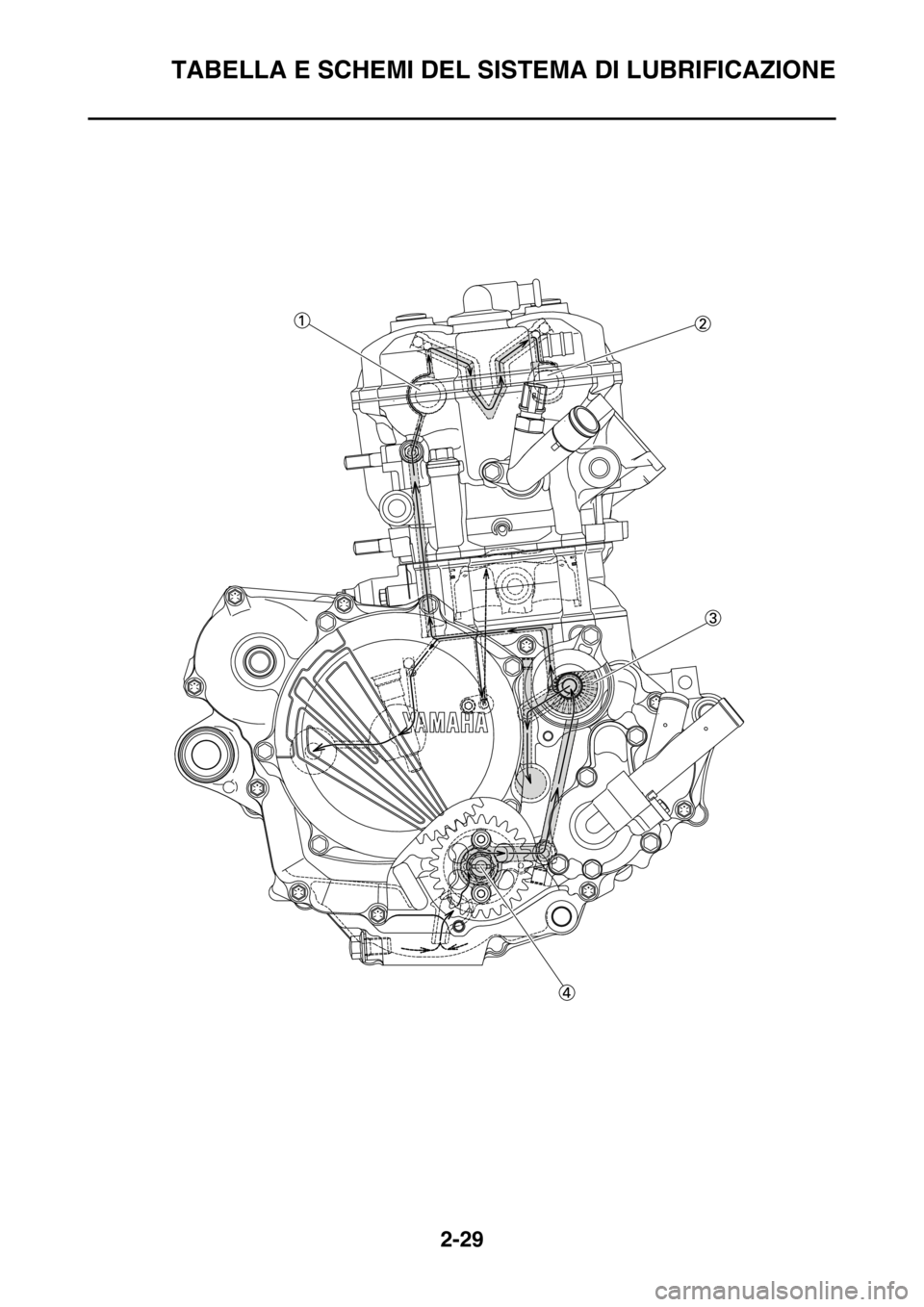

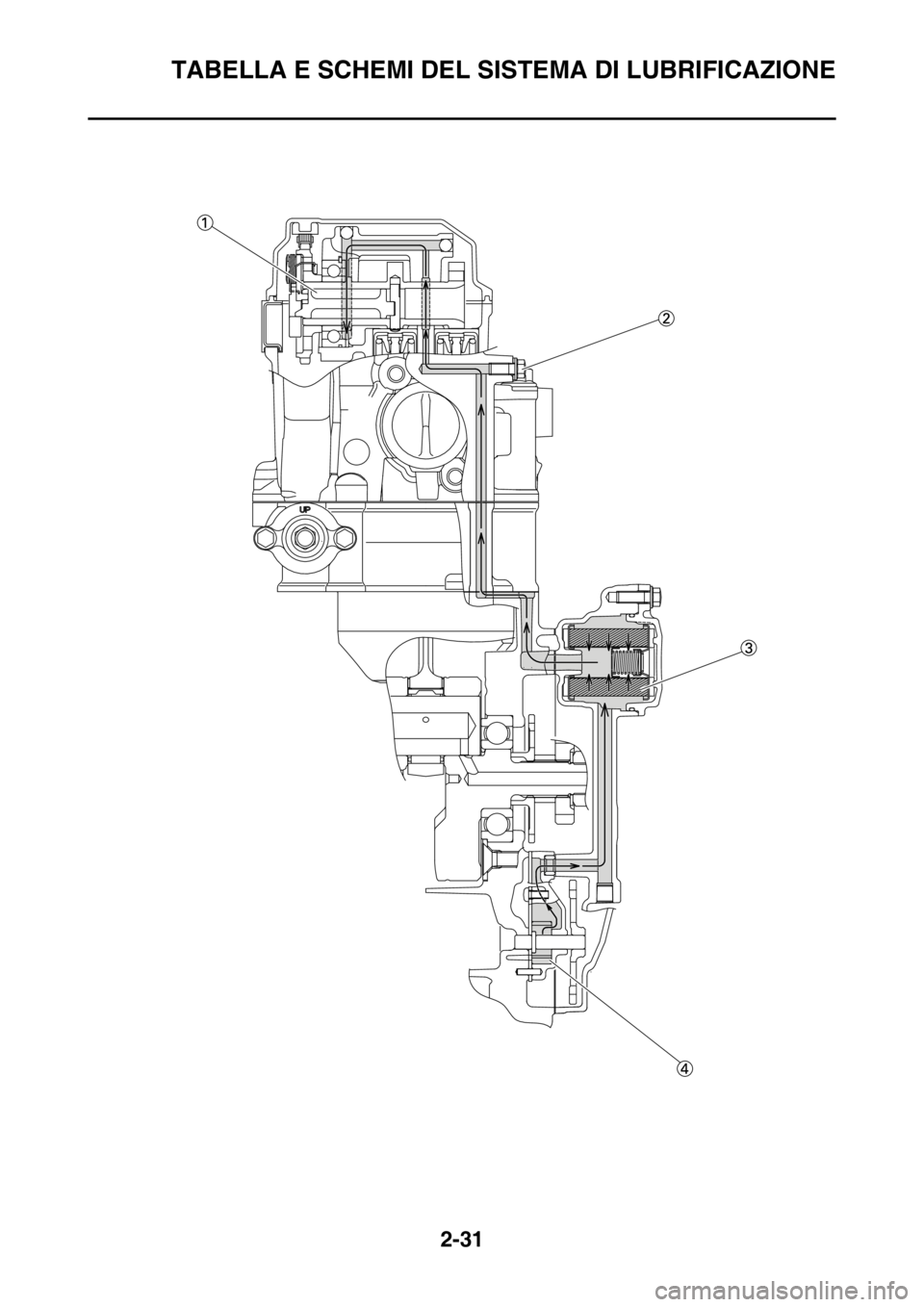

1. Albero a camme di scarico
2. Albero a camme di aspirazione
3. Elemento filtro olio
4. Pompa dell’olio

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-31
