2016 YAMAHA WR 250F Manuale duso (in Italian)

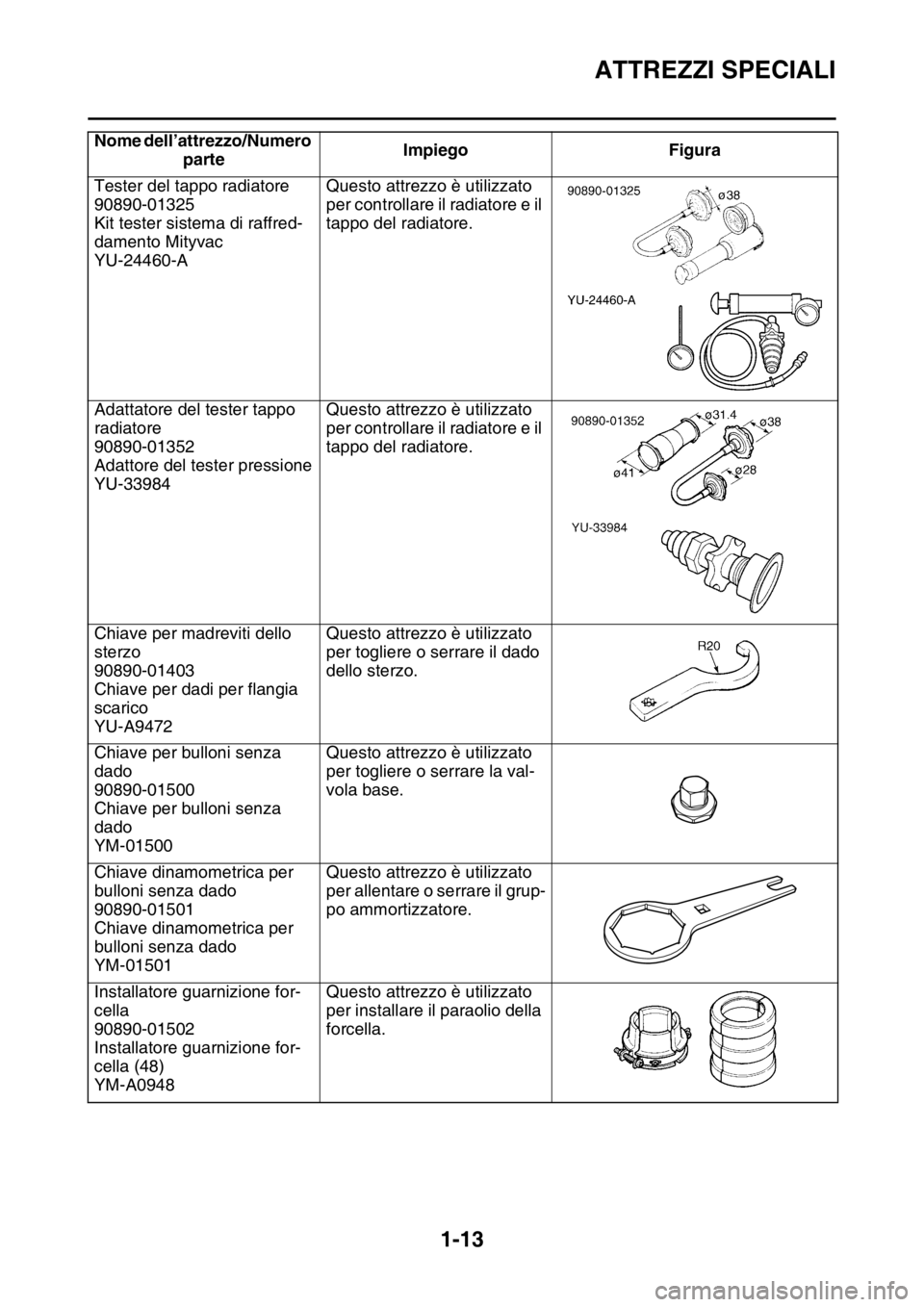

ATTREZZI SPECIALI
1-13
Tester del tappo radiatore
90890-01325
Kit tester sistema di raffred-
damento Mityvac
YU-24460-AQuesto attrezzo è utilizzato
per controllare il radiatore e il
tappo del radiatore.
Adattatore del tester tappo
radiatore
90890-01352
Adattore del tester pressione
YU-33984Questo attrezzo è utilizzato
per controllare il radiatore e il
tappo del radiatore.
Chiave per madreviti dello
sterzo
90890-01403
Chiave per dadi per flangia
scarico
YU-A9472Questo attrezzo è utilizzato
per togliere o serrare il dado
dello sterzo.
Chiave per bulloni senza
dado
90890-01500
Chiave per bulloni senza
dado
YM-01500Questo attrezzo è utilizzato
per togliere o serrare la val-
vola base.
Chiave dinamometrica per
bulloni senza dado
90890-01501
Chiave dinamometrica per
bulloni senza dado
YM-01501Questo attrezzo è utilizzato
per allentare o serrare il grup-
po ammortizzatore.
Installatore guarnizione for-
cella
90890-01502
Installatore guarnizione for-
cella (48)
YM-A0948Questo attrezzo è utilizzato
per installare il paraolio della
forcella. Nome dell’attrezzo/Numero
parteImpiego Figura

ATTREZZI SPECIALI
1-14

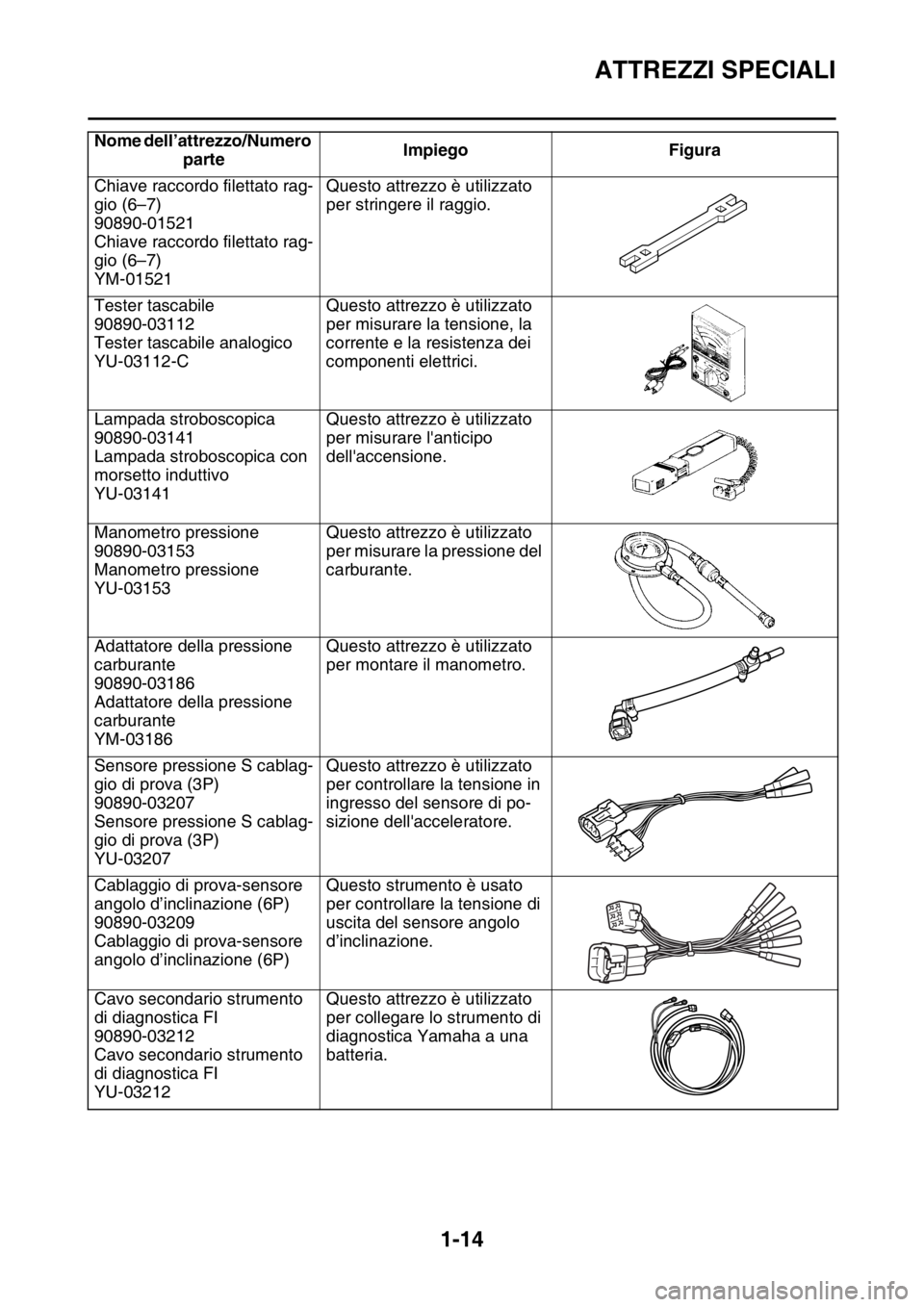

Chiave raccordo filettato rag-
gio (6–7)
90890-01521
Chiave raccordo filettato rag-
gio (6–7)
YM-01521Questo attrezzo è utilizzato
per stringere il raggio.
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-CQuesto attrezzo è utilizzato
per misurare la tensione, la
corrente e la resistenza dei
componenti elettrici.
Lampada stroboscopica
90890-03141
Lampada stroboscopica con
morsetto induttivo
YU-03141Questo attrezzo è utilizzato
per misurare l'anticipo
dell'accensione.
Manometro pressione
90890-03153
Manometro pressione
YU-03153Questo attrezzo è utilizzato
per misurare la pressione del
carburante.
Adattatore della pressione
carburante
90890-03186
Adattatore della pressione
carburante
YM-03186Questo attrezzo è utilizzato
per montare il manometro.
Sensore pressione S cablag-
gio di prova (3P)
90890-03207
Sensore pressione S cablag-
gio di prova (3P)
YU-03207Questo attrezzo è utilizzato
per controllare la tensione in
ingresso del sensore di po-
sizione dell'acceleratore.
Cablaggio di prova-sensore
angolo d’inclinazione (6P)
90890-03209
Cablaggio di prova-sensore
angolo d’inclinazione (6P)Questo strumento è usato
per controllare la tensione di
uscita del sensore angolo
d’inclinazione.
Cavo secondario strumento
di diagnostica FI
90890-03212
Cavo secondario strumento
di diagnostica FI
YU-03212Questo attrezzo è utilizzato
per collegare lo strumento di
diagnostica Yamaha a una
batteria. Nome dell’attrezzo/Numero
parteImpiego Figura

ATTREZZI SPECIALI
1-15
Cablaggio di prova-sensore
velocità 5TJ (3P)
90890-03228
Cablaggio di prova-sensore
velocità 5TJ (3P)
YU-03228Questo strumento è usato
per controllare la tensione di
uscita del sensore velocità.
Strumento diagnostico
Yamaha
90890-03231
Strumento diagnostico
Yamaha (US)
90890-03234Questo attrezzo è utilizzato
per controllare i codici di erro-
re o eseguire l'autodiagnosi.
Compressore molle della val-
vola
90890-04019
Compressore molle della val-
vola
YM-04019Questo attrezzo è utilizzato
per scollegare o collegare la
valvola e la molla della val-
vola.
Distanziale (installatore albe-
ro motore)
90890-04081
Distanziale guida
YM-91044Questo attrezzo è utilizzato
per installare l'albero motore.
Attrezzo di bloccaggio uni-
versale della frizione
90890-04086
Attrezzo di bloccaggio uni-
versale della frizione
YM-91042Questo attrezzo è utilizzato
per bloccare la frizione in
fase di rimozione o installazi-
one del dado di sicurezza del
mozzo frizione.
Estrattore per guidavalvole
(ø5)
90890-04097
Estrattore per guidavalvole
(5.0 mm)
YM-04097Questo attrezzo è utilizzato
per sostituire il guidavalvola. Nome dell’attrezzo/Numero
parteImpiego Figura
YM-04019
YM-91044

ATTREZZI SPECIALI
1-16

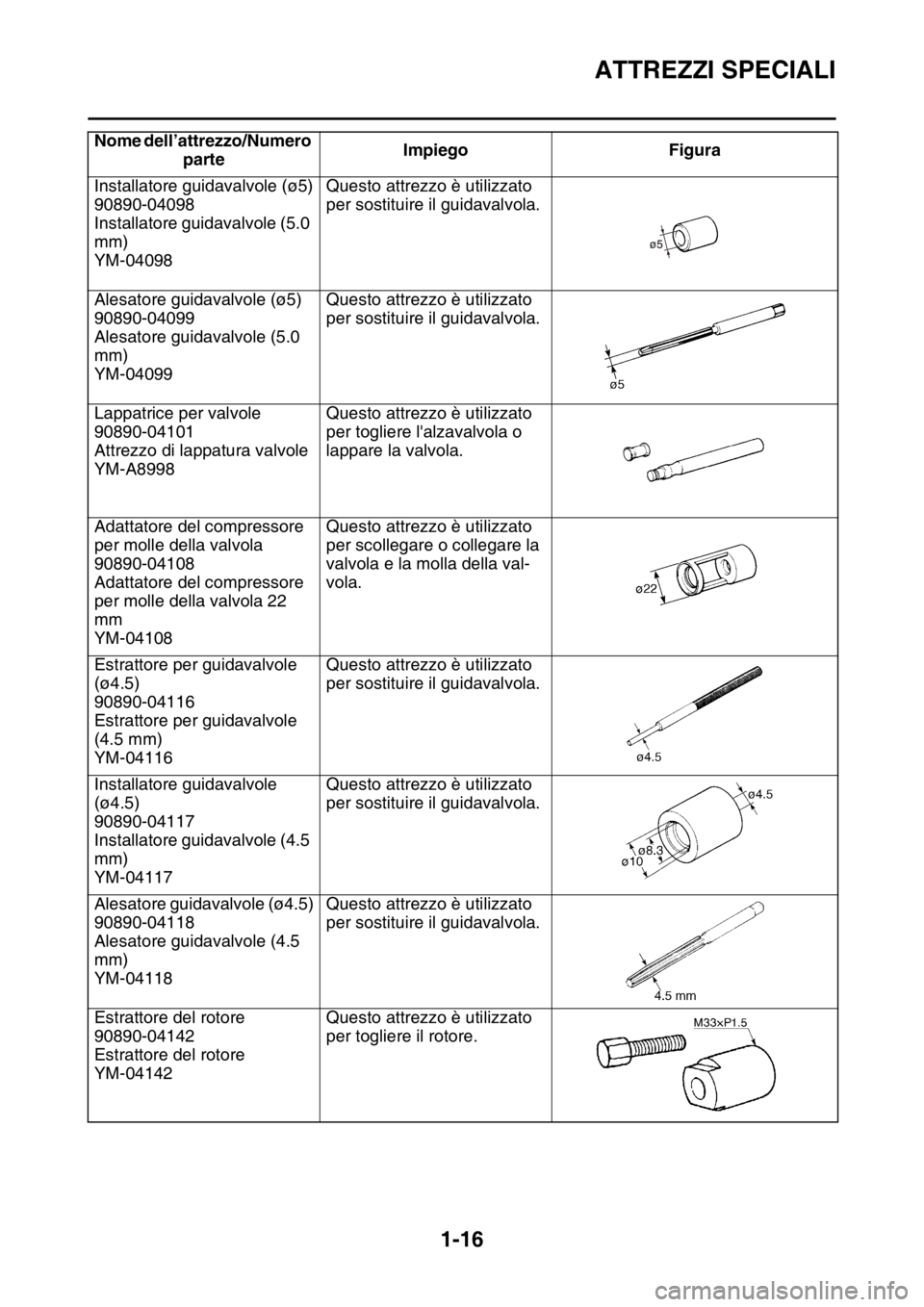

Installatore guidavalvole (ø5)
90890-04098
Installatore guidavalvole (5.0
mm)
YM-04098Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Alesatore guidavalvole (ø5)
90890-04099
Alesatore guidavalvole (5.0
mm)
YM-04099Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Lappatrice per valvole
90890-04101
Attrezzo di lappatura valvole
YM-A8998Questo attrezzo è utilizzato
per togliere l'alzavalvola o
lappare la valvola.
Adattatore del compressore
per molle della valvola
90890-04108
Adattatore del compressore
per molle della valvola 22
mm
YM-04108Questo attrezzo è utilizzato
per scollegare o collegare la
valvola e la molla della val-
vola.
Estrattore per guidavalvole
(ø4.5)
90890-04116
Estrattore per guidavalvole
(4.5 mm)
YM-04116Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Installatore guidavalvole
(ø4.5)
90890-04117
Installatore guidavalvole (4.5
mm)
YM-04117Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Alesatore guidavalvole (ø4.5)
90890-04118
Alesatore guidavalvole (4.5
mm)
YM-04118Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Estrattore del rotore
90890-04142
Estrattore del rotore
YM-04142Questo attrezzo è utilizzato
per togliere il rotore. Nome dell’attrezzo/Numero
parteImpiego Figura

ATTREZZI SPECIALI
1-17
Separatore per carter
90890-04152
Separatore per carter
YU-A9642Questo attrezzo è utilizzato
per togliere l'albero motore.
Dispositivo di controllo ac-
censione
90890-06754
Dispositivo di controllo can-
dele Oppama pet-4000
YM-34487Questo attrezzo è utilizzato
per controllare le prestazioni
di scintilla della bobina di ac-
censione.
Contagiri digitale
90890-06760
Contagiri digitale
YU-39951-BQuesto attrezzo è utilizzato
per misurare il regime del
motore.
Legante Yamaha n. 1215
90890-85505
(Three bond No.1215®)Questo sigillante è utilizzato
per chiudere a tenuta le su-
perfici di contatto del carter,
ecc. Nome dell’attrezzo/Numero
parteImpiego Figura

FUNZIONI DI CONTROLLO
1-18
HAS2GB3031
FUNZIONI DI CONTROLLO

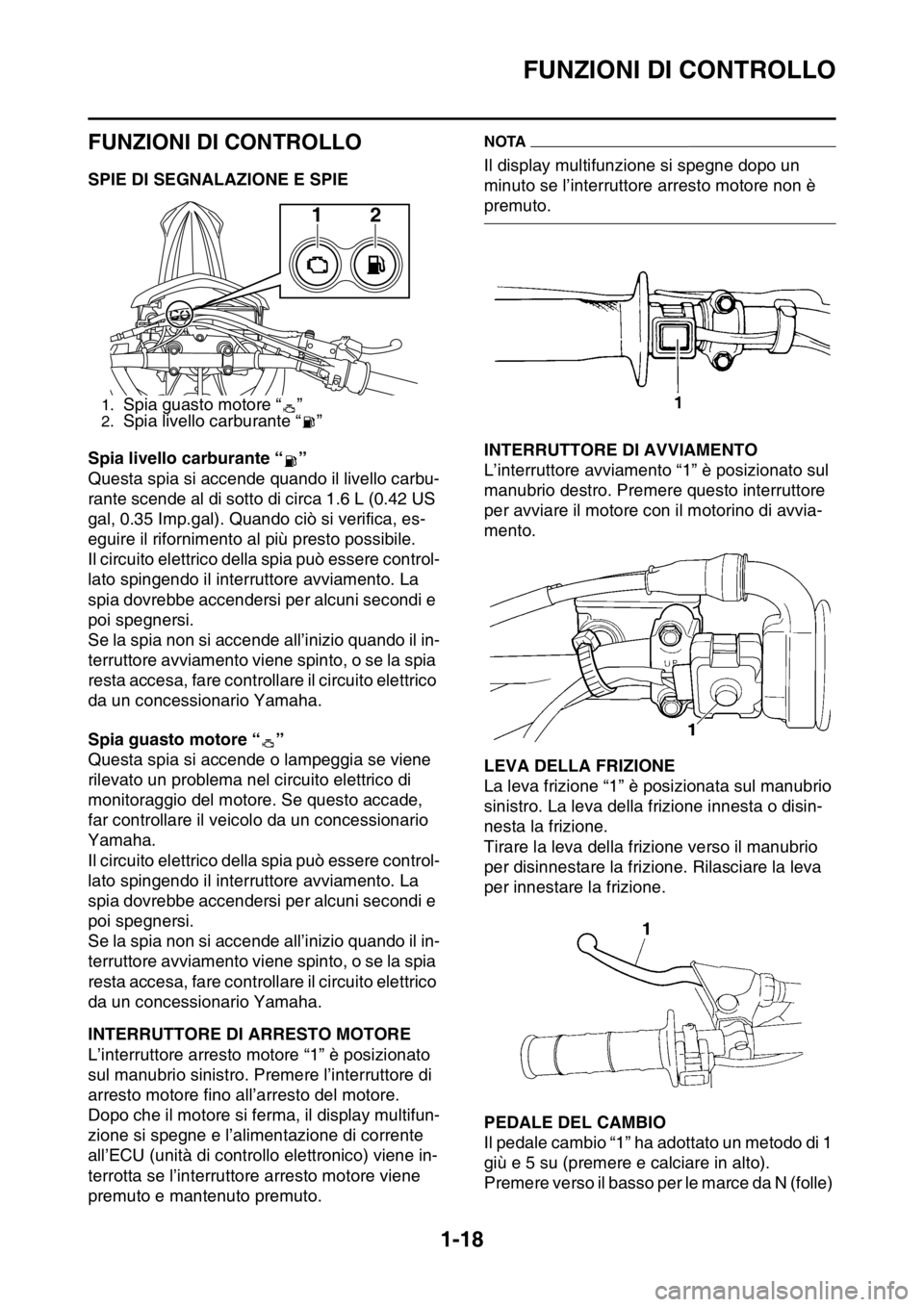

HAS2GB3032SPIE DI SEGNALAZIONE E SPIE
Spia livello carburante “ ”
Questa spia si accende quando il livello carbu-
rante scende al di sotto di circa 1.6 L (0.42 US
gal, 0.35 Imp.gal). Quando ciò si verifica, es-
eguire il rifornimento al più presto possibile.
Il circuito elettrico della spia può essere control-
lato spingendo il interruttore avviamento. La
spia dovrebbe accendersi per alcuni secondi e
poi spegnersi.
Se la spia non si accende all’inizio quando il in-
terruttore avviamento viene spinto, o se la spia
resta accesa, fare controllare il circuito elettrico
da un concessionario Yamaha.
Spia guasto motore “ ”
Questa spia si accende o lampeggia se viene
rilevato un problema nel circuito elettrico di
monitoraggio del motore. Se questo accade,
far controllare il veicolo da un concessionario
Yamaha.
Il circuito elettrico della spia può essere control-
lato spingendo il interruttore avviamento. La
spia dovrebbe accendersi per alcuni secondi e
poi spegnersi.
Se la spia non si accende all’inizio quando il in-
terruttore avviamento viene spinto, o se la spia
resta accesa, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAS2GB3033INTERRUTTORE DI ARRESTO MOTORE
L’interruttore arresto motore “1” è posizionato
sul manubrio sinistro. Premere l’interruttore di
arresto motore fino all’arresto del motore.
Dopo che il motore si ferma, il display multifun-
zione si spegne e l’alimentazione di corrente
all’ECU (unità di controllo elettronico) viene in-
terrotta se l’interruttore arresto motore viene
premuto e mantenuto premuto.
NOTA
Il display multifunzione si spegne dopo un
minuto se l’interruttore arresto motore non è
premuto.
HAS2GB3034INTERRUTTORE DI AVVIAMENTO
L’interruttore avviamento “1” è posizionato sul
manubrio destro. Premere questo interruttore
per avviare il motore con il motorino di avvia-
mento.
HAS2GB3035LEVA DELLA FRIZIONE
La leva frizione “1” è posizionata sul manubrio
sinistro. La leva della frizione innesta o disin-
nesta la frizione.
Tirare la leva della frizione verso il manubrio
per disinnestare la frizione. Rilasciare la leva
per innestare la frizione.

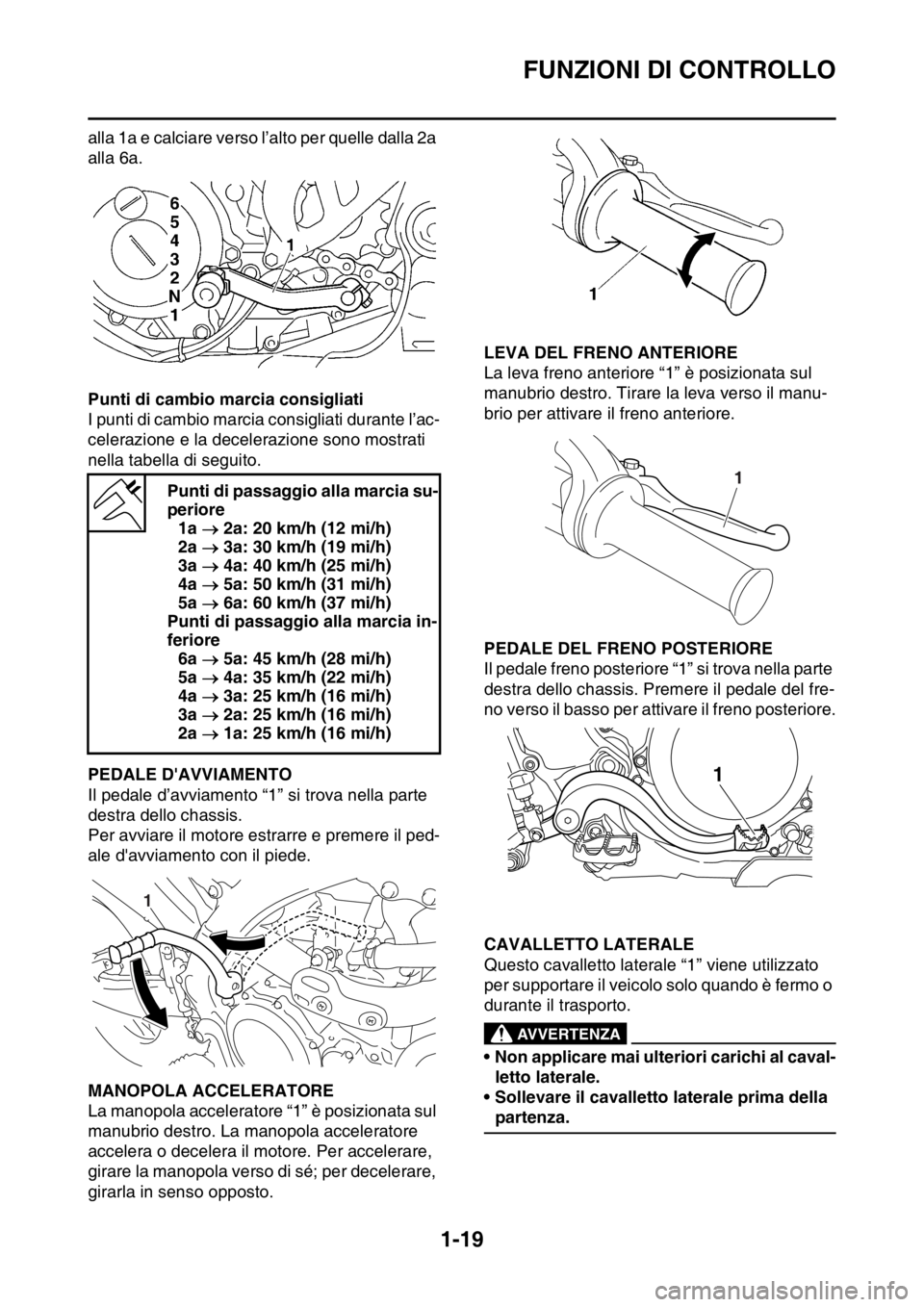

HAS2GB3036PEDALE DEL CAMBIO
Il pedale cambio “1” ha adottato un metodo di 1
giù e 5 su (premere e calciare in alto).
Premere verso il basso per le marce da N (folle)
1.Spia guasto motore “ ”
2.Spia livello carburante “ ”
12

FUNZIONI DI CONTROLLO
1-19
alla 1a e calciare verso l’alto per quelle dalla 2a
alla 6a.
Punti di cambio marcia consigliati
I punti di cambio marcia consigliati durante l’ac-
celerazione e la decelerazione sono mostrati
nella tabella di seguito.
HAS2GB3037PEDALE D'AVVIAMENTO
Il pedale d’avviamento “1” si trova nella parte
destra dello chassis.
Per avviare il motore estrarre e premere il ped-
ale d'avviamento con il piede.
HAS2GB3038MANOPOLA ACCELERATORE
La manopola acceleratore “1” è posizionata sul
manubrio destro. La manopola acceleratore
accelera o decelera il motore. Per accelerare,
girare la manopola verso di sé; per decelerare,
girarla in senso opposto.
HAS2GB3039LEVA DEL FRENO ANTERIORE
La leva freno anteriore “1” è posizionata sul
manubrio destro. Tirare la leva verso il manu-
brio per attivare il freno anteriore.
HAS2GB3040PEDALE DEL FRENO POSTERIORE
Il pedale freno posteriore “1” si trova nella parte
destra dello chassis. Premere il pedale del fre-
no verso il basso per attivare il freno posteriore.

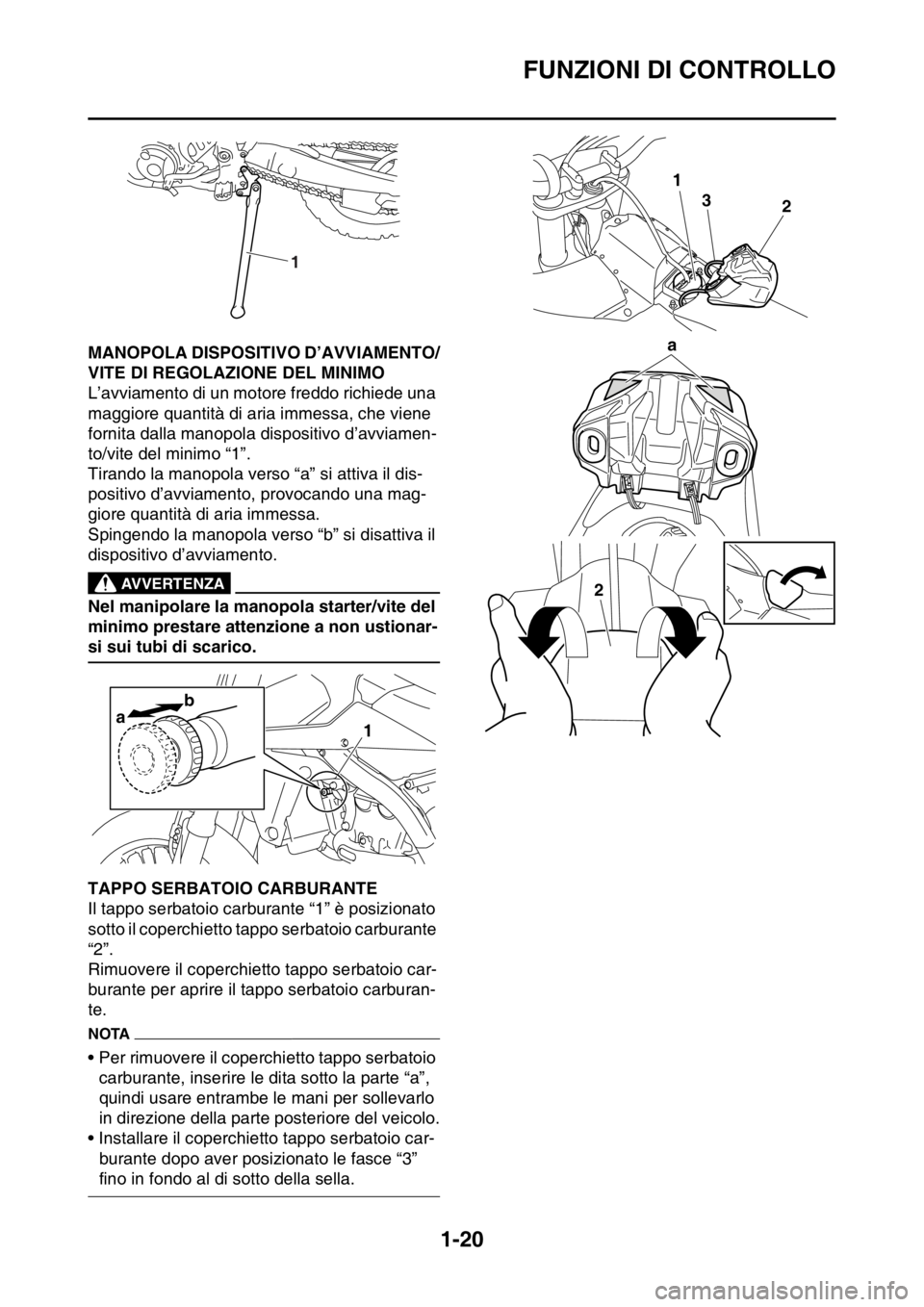

HAS2GB3041CAVALLETTO LATERALE
Questo cavalletto laterale “1” viene utilizzato
per supportare il veicolo solo quando è fermo o
durante il trasporto.
EWA
AVVERTENZA
• Non applicare mai ulteriori carichi al caval-
letto laterale.
• Sollevare il cavalletto laterale prima della
partenza. Punti di passaggio alla marcia su-
periore
1a  2a: 20 km/h (12 mi/h)
2a  3a: 30 km/h (19 mi/h)
3a  4a: 40 km/h (25 mi/h)
4a  5a: 50 km/h (31 mi/h)
5a  6a: 60 km/h (37 mi/h)
Punti di passaggio alla marcia in-
feriore
6a  5a: 45 km/h (28 mi/h)
5a  4a: 35 km/h (22 mi/h)
4a  3a: 25 km/h (16 mi/h)
3a  2a: 25 km/h (16 mi/h)
2a  1a: 25 km/h (16 mi/h)
1
1
1

FUNZIONI DI CONTROLLO
1-20
HAS2GB3042MANOPOLA DISPOSITIVO D’AVVIAMENTO/
VITE DI REGOLAZIONE DEL MINIMO
L’avviamento di un motore freddo richiede una
maggiore quantità di aria immessa, che viene
fornita dalla manopola dispositivo d’avviamen-
to/vite del minimo “1”.
Tirando la manopola verso “a” si attiva il dis-
positivo d’avviamento, provocando una mag-
giore quantità di aria immessa.
Spingendo la manopola verso “b” si disattiva il
dispositivo d’avviamento.
EWA
AVVERTENZA
Nel manipolare la manopola starter/vite del
minimo prestare attenzione a non ustionar-
si sui tubi di scarico.
HAS2GB3043TAPPO SERBATOIO CARBURANTE
Il tappo serbatoio carburante “1” è posizionato
sotto il coperchietto tappo serbatoio carburante
“2”.
Rimuovere il coperchietto tappo serbatoio car-
burante per aprire il tappo serbatoio carburan-
te.
NOTA
• Per rimuovere il coperchietto tappo serbatoio
carburante, inserire le dita sotto la parte “a”,
quindi usare entrambe le mani per sollevarlo
in direzione della parte posteriore del veicolo.
• Installare il coperchietto tappo serbatoio car-
burante dopo aver posizionato le fasce “3”
fino in fondo al di sotto della sella.
1
ab1
1
23
a
2
