MANUBRIO
5-37

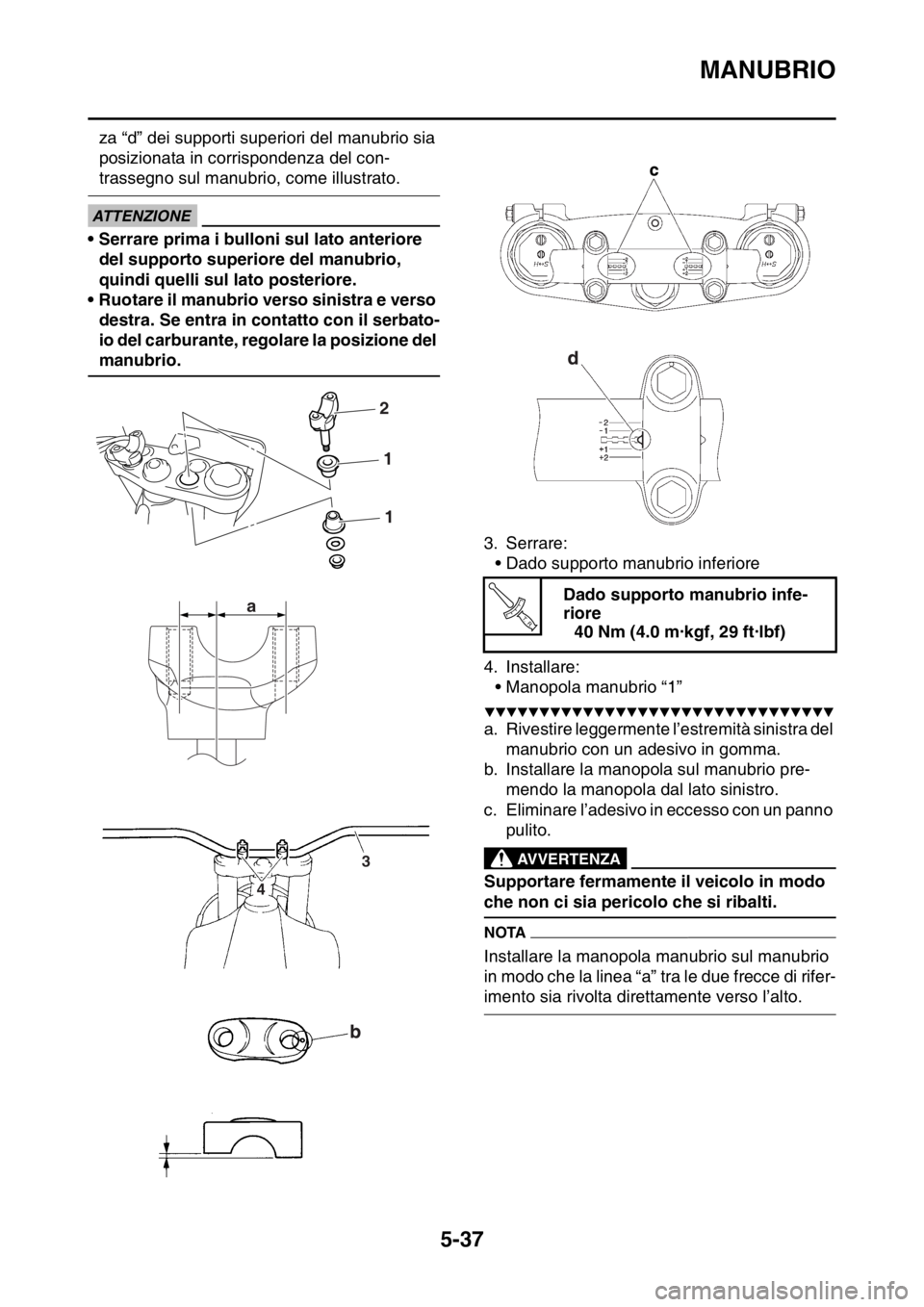

za “d” dei supporti superiori del manubrio sia
posizionata in corrispondenza del con-
trassegno sul manubrio, come illustrato.
ECA
ATTENZIONE
• Serrare prima i bulloni sul lato anteriore
del supporto superiore del manubrio,
quindi quelli sul lato posteriore.
• Ruotare il manubrio verso sinistra e verso
destra. Se entra in contatto con il serbato-
io del carburante, regolare la posizione del
manubrio.
3. Serrare:
• Dado supporto manubrio inferiore
4. Installare:
• Manopola manubrio “1”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

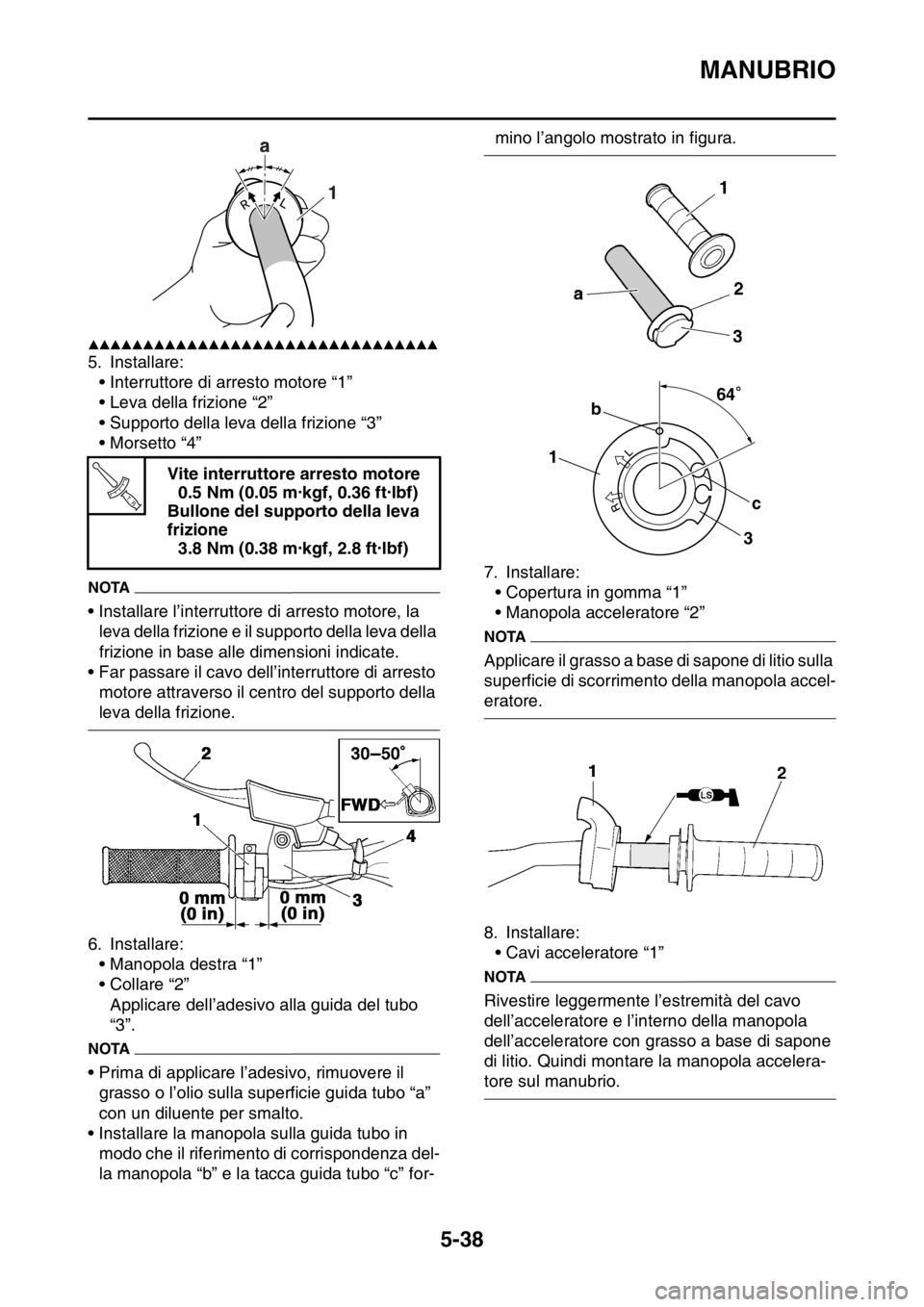

a. Rivestire leggermente l’estremità sinistra del
manubrio con un adesivo in gomma.
b. Installare la manopola sul manubrio pre-
mendo la manopola dal lato sinistro.
c. Eliminare l’adesivo in eccesso con un panno
pulito.
EWA
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
NOTA
Installare la manopola manubrio sul manubrio
in modo che la linea “a” tra le due frecce di rifer-
imento sia rivolta direttamente verso l’alto.
2
1
1
a
3
4
Dado supporto manubrio infe-
riore
40 Nm (4.0 m·kgf, 29 ft·lbf)
T R..

MANUBRIO
5-38
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Installare:
• Interruttore di arresto motore “1”
• Leva della frizione “2”
• Supporto della leva della frizione “3”
• Morsetto “4”
NOTA
• Installare l’interruttore di arresto motore, la
leva della frizione e il supporto della leva della
frizione in base alle dimensioni indicate.
• Far passare il cavo dell’interruttore di arresto
motore attraverso il centro del supporto della
leva della frizione.
6. Installare:
• Manopola destra “1”
• Collare “2”
Applicare dell’adesivo alla guida del tubo
“3”.
NOTA
• Prima di applicare l’adesivo, rimuovere il
grasso o l’olio sulla superficie guida tubo “a”
con un diluente per smalto.
• Installare la manopola sulla guida tubo in
modo che il riferimento di corrispondenza del-
la manopola “b” e la tacca guida tubo “c” for-
mino l’angolo mostrato in figura.
7. Installare:
• Copertura in gomma “1”
• Manopola acceleratore “2”
NOTA
Applicare il grasso a base di sapone di litio sulla
superficie di scorrimento della manopola accel-
eratore.
8. Installare:
• Cavi acceleratore “1”
NOTA
Rivestire leggermente l’estremità del cavo
dell’acceleratore e l’interno della manopola
dell’acceleratore con grasso a base di sapone
di litio. Quindi montare la manopola accelera-
tore sul manubrio. Vite interruttore arresto motore
0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Bullone del supporto della leva
frizione
3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
T R..
64
1b
c
3 64

MANUBRIO
5-39

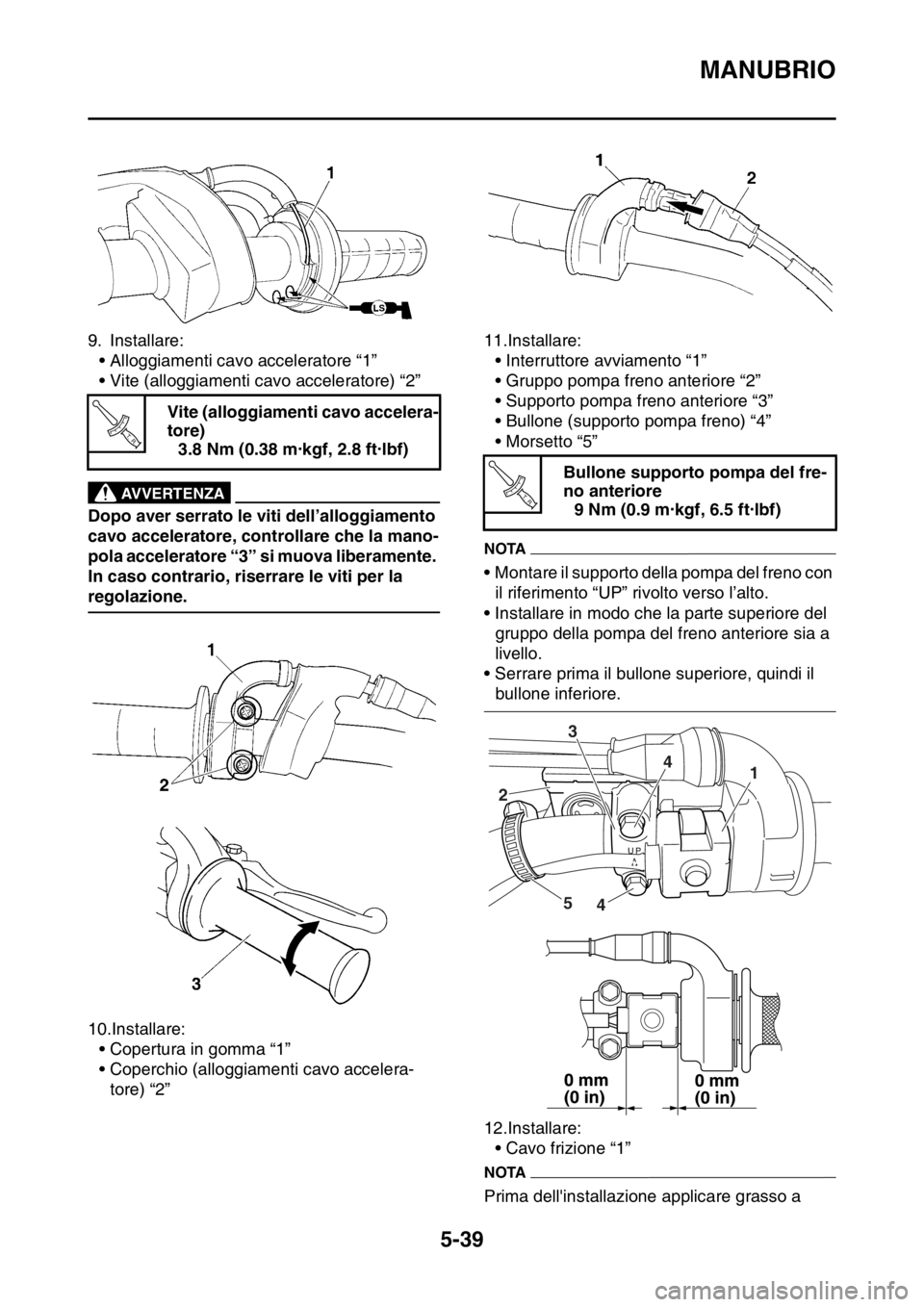

9. Installare:
• Alloggiamenti cavo acceleratore “1”
• Vite (alloggiamenti cavo acceleratore) “2”
EWA
AVVERTENZA
Dopo aver serrato le viti dell’alloggiamento
cavo acceleratore, controllare che la mano-
pola acceleratore “3” si muova liberamente.
In caso contrario, riserrare le viti per la
regolazione.
10.Installare:
• Copertura in gomma “1”
• Coperchio (alloggiamenti cavo accelera-
tore) “2”11.Installare:
• Interruttore avviamento “1”
• Gruppo pompa freno anteriore “2”
• Supporto pompa freno anteriore “3”
• Bullone (supporto pompa freno) “4”
• Morsetto “5”
NOTA
• Montare il supporto della pompa del freno con
il riferimento “UP” rivolto verso l’alto.
• Installare in modo che la parte superiore del
gruppo della pompa del freno anteriore sia a
livello.
• Serrare prima il bullone superiore, quindi il
bullone inferiore.
12.Installare:

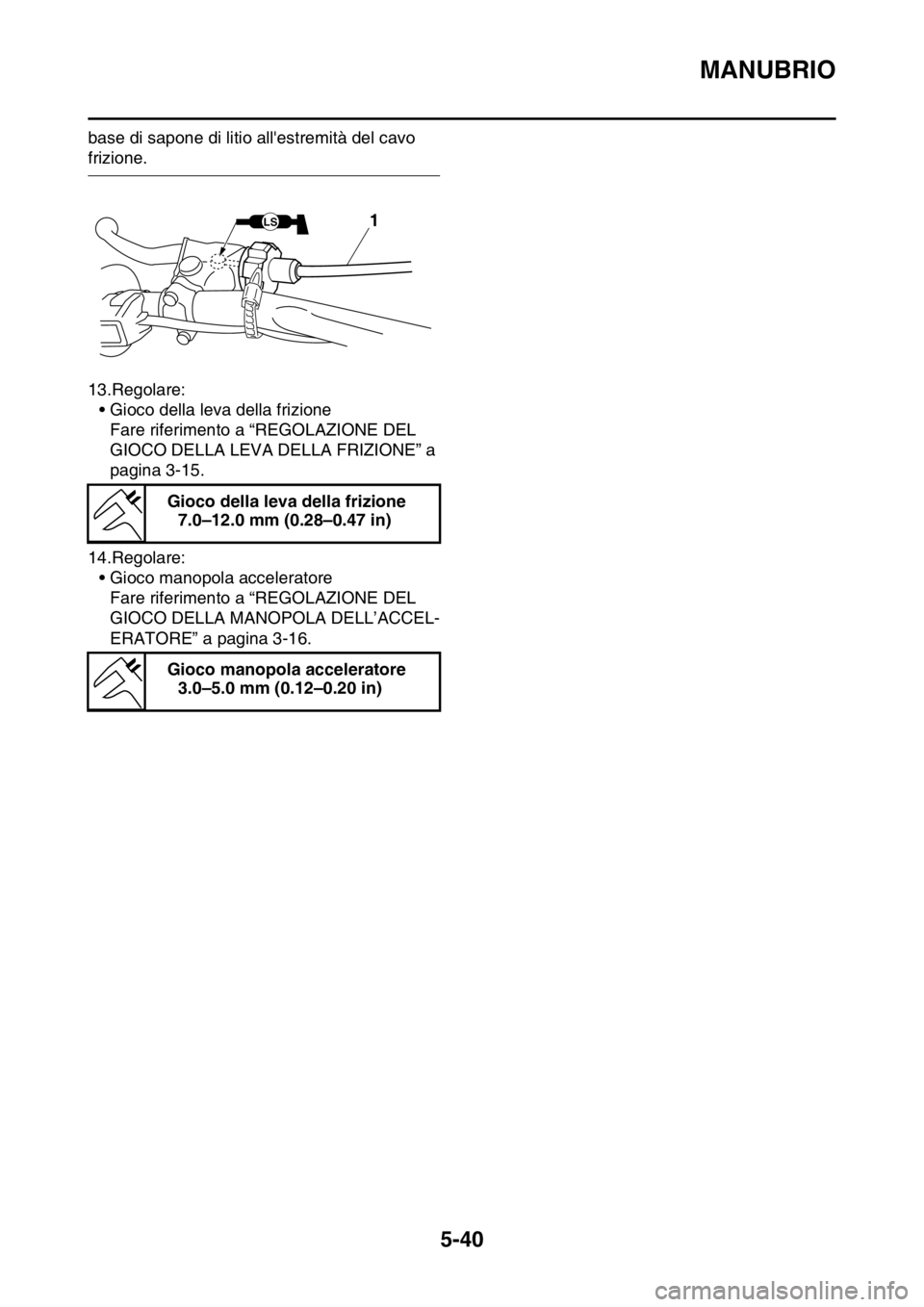

• Cavo frizione “1”
NOTA
Prima dell'installazione applicare grasso a Vite (alloggiamenti cavo accelera-
tore)
3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
T R..
Bullone supporto pompa del fre-
no anteriore
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
T R..
2
5
1
4
3
4

MANUBRIO
5-40
base di sapone di litio all'estremità del cavo
frizione.
13.Regolare:
• Gioco della leva della frizione
Fare riferimento a “REGOLAZIONE DEL
GIOCO DELLA LEVA DELLA FRIZIONE” a
pagina 3-15.
14.Regolare:
• Gioco manopola acceleratore
Fare riferimento a “REGOLAZIONE DEL
GIOCO DELLA MANOPOLA DELL’ACCEL-
ERATORE” a pagina 3-16.Gioco della leva della frizione
7.0–12.0 mm (0.28–0.47 in)
Gioco manopola acceleratore
3.0–5.0 mm (0.12–0.20 in)
1LS

FORCELLA ANTERIORE
5-41
HAS2GB3199
FORCELLA ANTERIORE

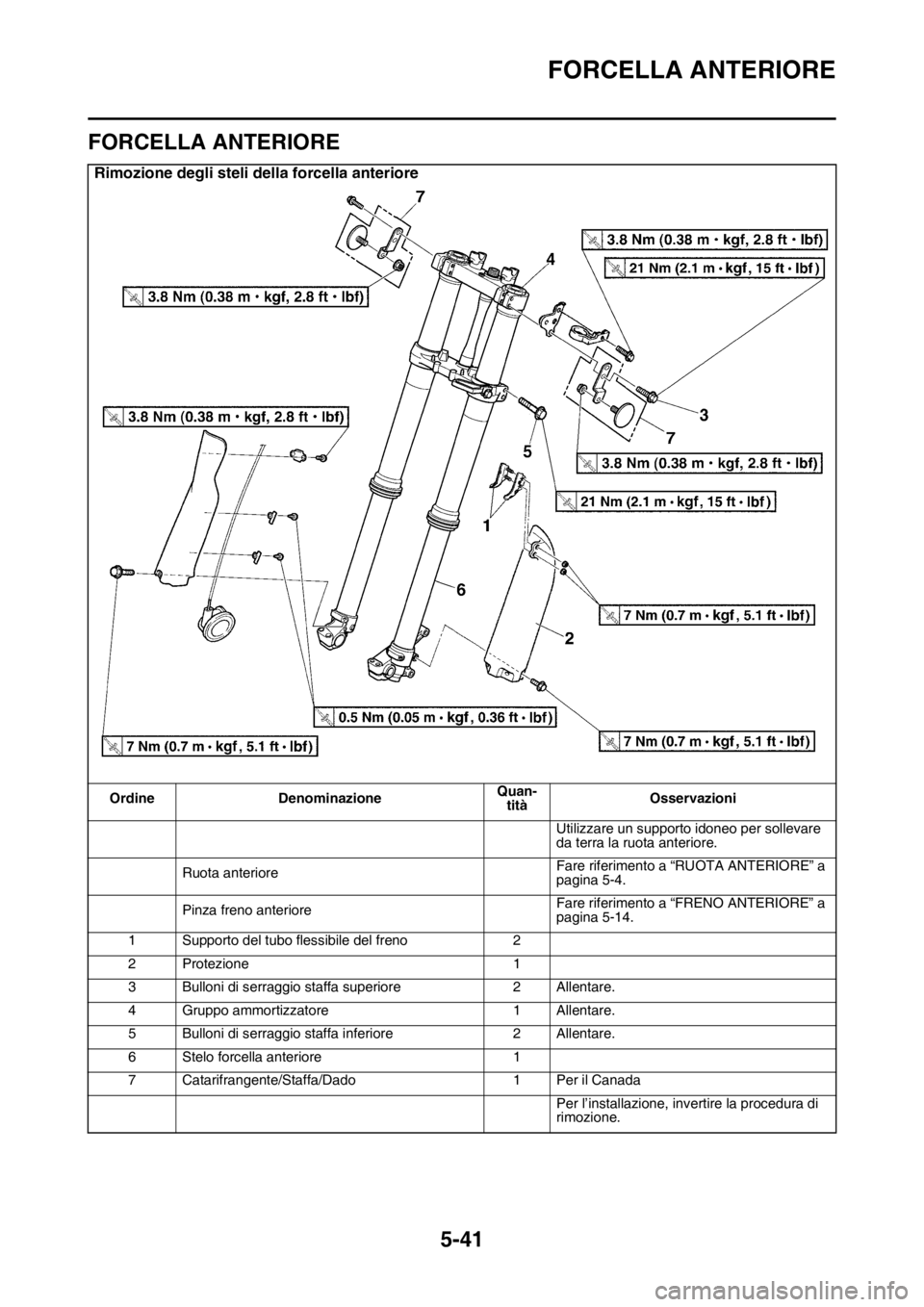

Rimozione degli steli della forcella anteriore
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
Ruota anterioreFare riferimento a “RUOTA ANTERIORE” a
pagina 5-4.
Pinza freno anterioreFare riferimento a “FRENO ANTERIORE” a
pagina 5-14.
1 Supporto del tubo flessibile del freno 2
2Protezione 1
3 Bulloni di serraggio staffa superiore 2 Allentare.
4 Gruppo ammortizzatore 1 Allentare.
5 Bulloni di serraggio staffa inferiore 2 Allentare.
6 Stelo forcella anteriore 1
7 Catarifrangente/Staffa/Dado 1 Per il Canada
Per l’installazione, invertire la procedura di
rimozione.

FORCELLA ANTERIORE
5-42

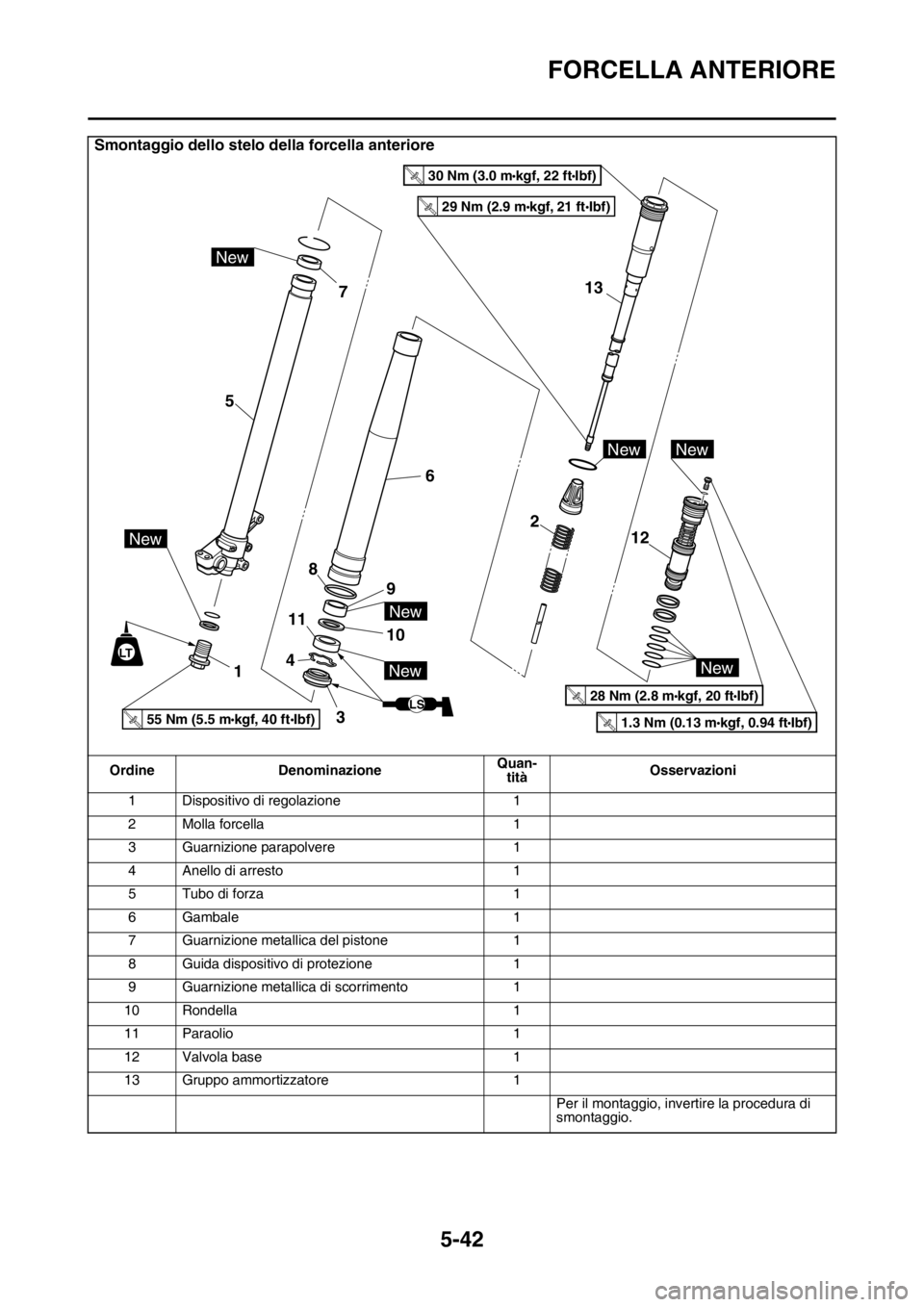

Smontaggio dello stelo della forcella anteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Dispositivo di regolazione 1
2 Molla forcella 1
3 Guarnizione parapolvere 1
4 Anello di arresto 1
5 Tubo di forza 1
6 Gambale 1
7 Guarnizione metallica del pistone 1
8 Guida dispositivo di protezione 1
9 Guarnizione metallica di scorrimento 1
10 Rondella 1
11 Paraolio 1
12 Valvola base 1
13 Gruppo ammortizzatore 1
Per il montaggio, invertire la procedura di
smontaggio.
LS
13
2 6
9 8
10 11
4
3 1 57
12
New
NewNew
New
New
New
New
LT
29 Nm (2.9 m•kgf, 21 ftIbf)T.R.
55 Nm (5.5 mkgf, 40 ftIbf)T.R.1.3 Nm (0.13 mkgf, 0.94 ftIbf)T.R.
28 Nm (2.8 mkgf, 20 ftIbf)T.R.
30 Nm (3.0 mkgf, 22 ftIbf)T.R.

FORCELLA ANTERIORE
5-43
HAS2GB3200RIMOZIONE DEGLI STELI FORCELLA AN-
TERIORE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
EWA
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
NOTA
Registrare la posizione di impostazione della
vite di regolazione prima di allentare il disposi-
tivo di regolazione e la valvola base.
2. Allentare:
• Bulloni di serraggio staffa superiore
• Gruppo ammortizzatore
• Bulloni di serraggio staffa inferiore
EWA
AVVERTENZA
Prima di allentare i bulloni di fermo del sup-
porto superiore e inferiore, sostenere lo ste-
lo della forcella anteriore.
NOTA
Prima di rimuovere lo stelo forcella anteriore
dal veicolo, allentare il gruppo smorzatore “1”
con la chiave anello bullone coperchio “2”.
3. Togliere:
• Forcella/e anteriore/i
HAS2GB3201SMONTAGGIO DEGLI STELI FORCELLA
ANTERIORE
1. Scaricare:
• Olio forcella
2. Togliere:
• Dispositivo di regolazione “1”
(dal tubo di forza)
NOTA
• Mentre si comprime il tubo di forza “2”, inseri-
re la chiave ad anello per il bullone del coper-
chio “4” tra il tubo di forza e il controdado “3”.
• Tenere il controdado e togliere il dispositivo di
regolazione.
ECA
ATTENZIONE
Non graffiare il tubo di forza.
3. Togliere:
• Guarnizione parapolvere “1”
• Molletta paraolio “2”
(con un cacciavite per viti a testa piana)
ECA
ATTENZIONE
Non graffiare il tubo di forza.
4. Togliere:
• Tubo di forza “1”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

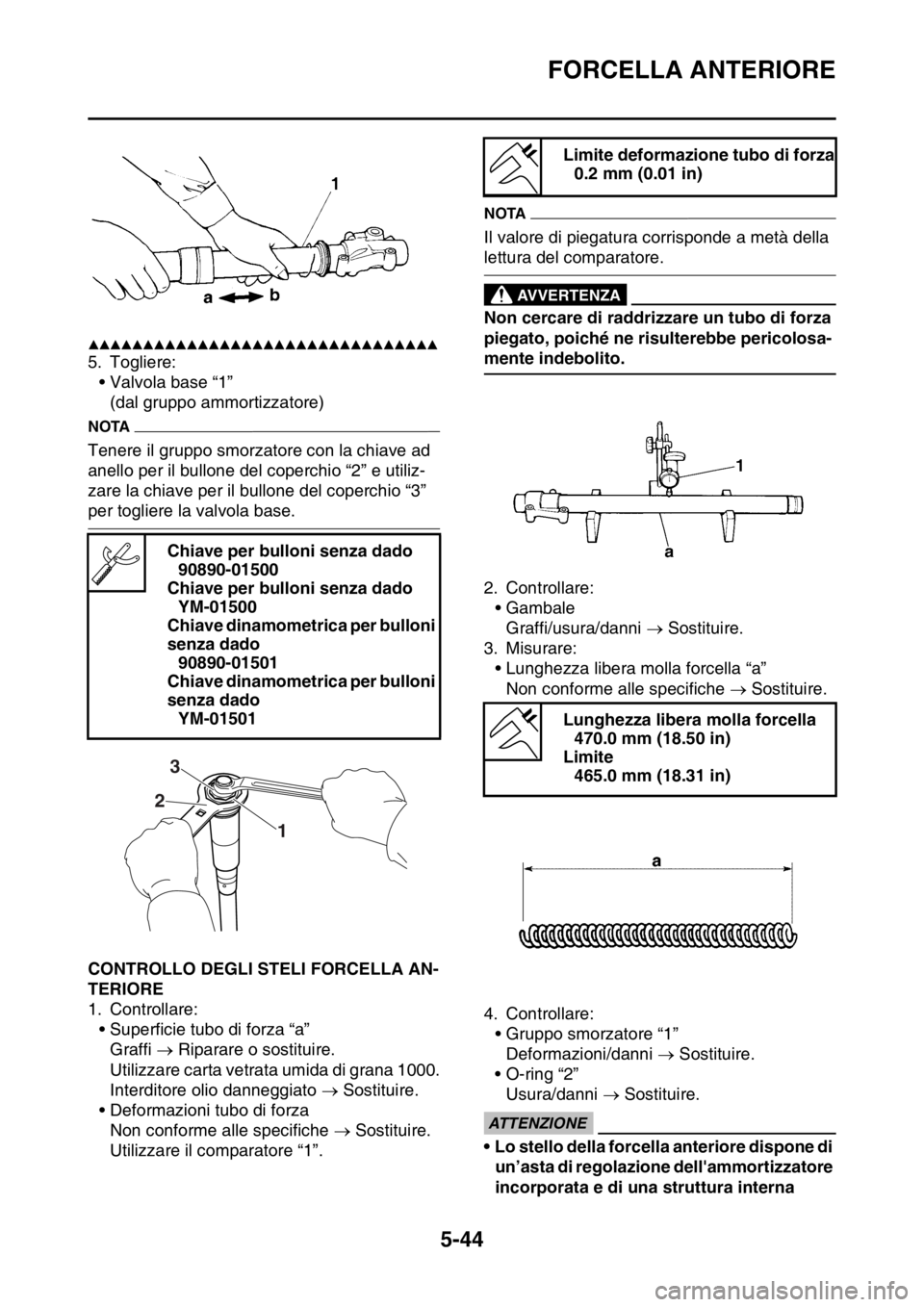

a. Spingere lentamente all’interno il tubo di for-
za “a” fino a un punto poco prima del fondo
e quindi tirare indietro rapidamente “b”.
b. Ripetere questa operazione finche non si ri-
esce a tirare fuori il tubo di forza dal gam-
bale. Chiave dinamometrica per bulloni
senza dado
90890-01501
Chiave dinamometrica per bulloni
senza dado
YM-01501
12
Chiave dinamometrica per bulloni
senza dado
90890-01501
Chiave dinamometrica per bulloni
senza dado
YM-01501
1
234
1
2

FORCELLA ANTERIORE
5-44
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Togliere:
• Valvola base “1”
(dal gruppo ammortizzatore)
NOTA
Tenere il gruppo smorzatore con la chiave ad
anello per il bullone del coperchio “2” e utiliz-
zare la chiave per il bullone del coperchio “3”
per togliere la valvola base.
HAS2GB3202CONTROLLO DEGLI STELI FORCELLA AN-
TERIORE
1. Controllare:
• Superficie tubo di forza “a”
Graffi  Riparare o sostituire.
Utilizzare carta vetrata umida di grana 1000.
Interditore olio danneggiato  Sostituire.
• Deformazioni tubo di forza
Non conforme alle specifiche  Sostituire.
Utilizzare il comparatore “1”.
NOTA
Il valore di piegatura corrisponde a metà della
lettura del comparatore.
EWA
AVVERTENZA
Non cercare di raddrizzare un tubo di forza
piegato, poiché ne risulterebbe pericolosa-
mente indebolito.
2. Controllare:
• Gambale
Graffi/usura/danni  Sostituire.
3. Misurare:
• Lunghezza libera molla forcella “a”
Non conforme alle specifiche  Sostituire.
4. Controllare:
• Gruppo smorzatore “1”
Deformazioni/danni  Sostituire.
• O-ring “2”
Usura/danni  Sostituire.
ECA
ATTENZIONE
• Lo stello della forcella anteriore dispone di
un’asta di regolazione dell'ammortizzatore
incorporata e di una struttura interna Chiave per bulloni senza dado
90890-01500
Chiave per bulloni senza dado
YM-01500
Chiave dinamometrica per bulloni
senza dado
90890-01501
Chiave dinamometrica per bulloni
senza dado
YM-01501
1 23
Limite deformazione tubo di forza
0.2 mm (0.01 in)
Lunghezza libera molla forcella
470.0 mm (18.50 in)
Limite
465.0 mm (18.31 in)
