GENERATORE E AVVIAMENTO UNIDIREZIONALE
6-72
6. Installare:
• Coperchio (gruppo smorzatore) “1”
• Supporto “2”
• Bullone “3”
• Tubo sfiato 2 “4”
NOTA
Installare il coperchio (gruppo smorzatore) con
il riferimento “a” rivolto verso l’alto.Bullone
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
1a3
3
2
4
Page 306 of 444
CARTER
6-73
HAS2GB3312
CARTER

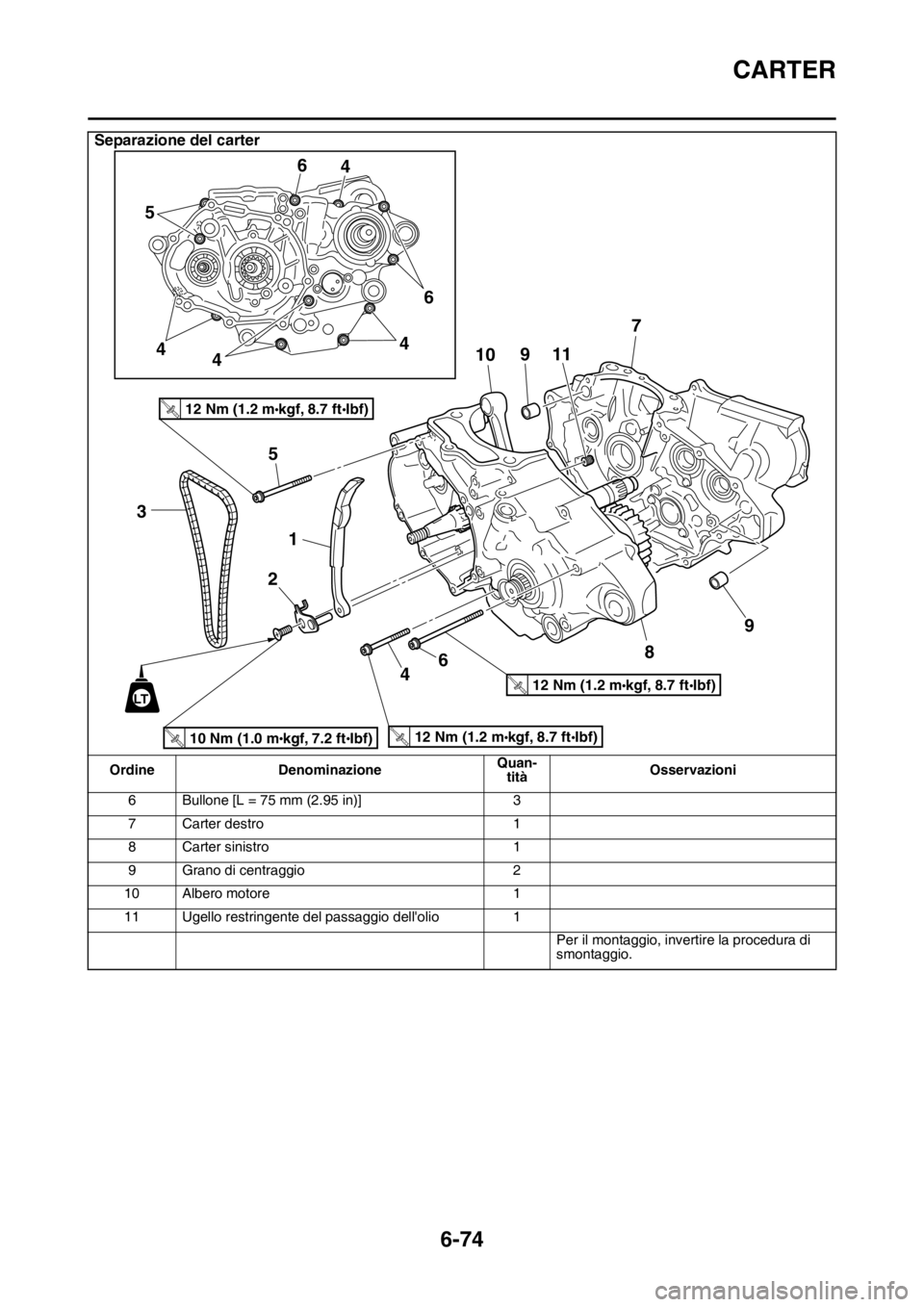

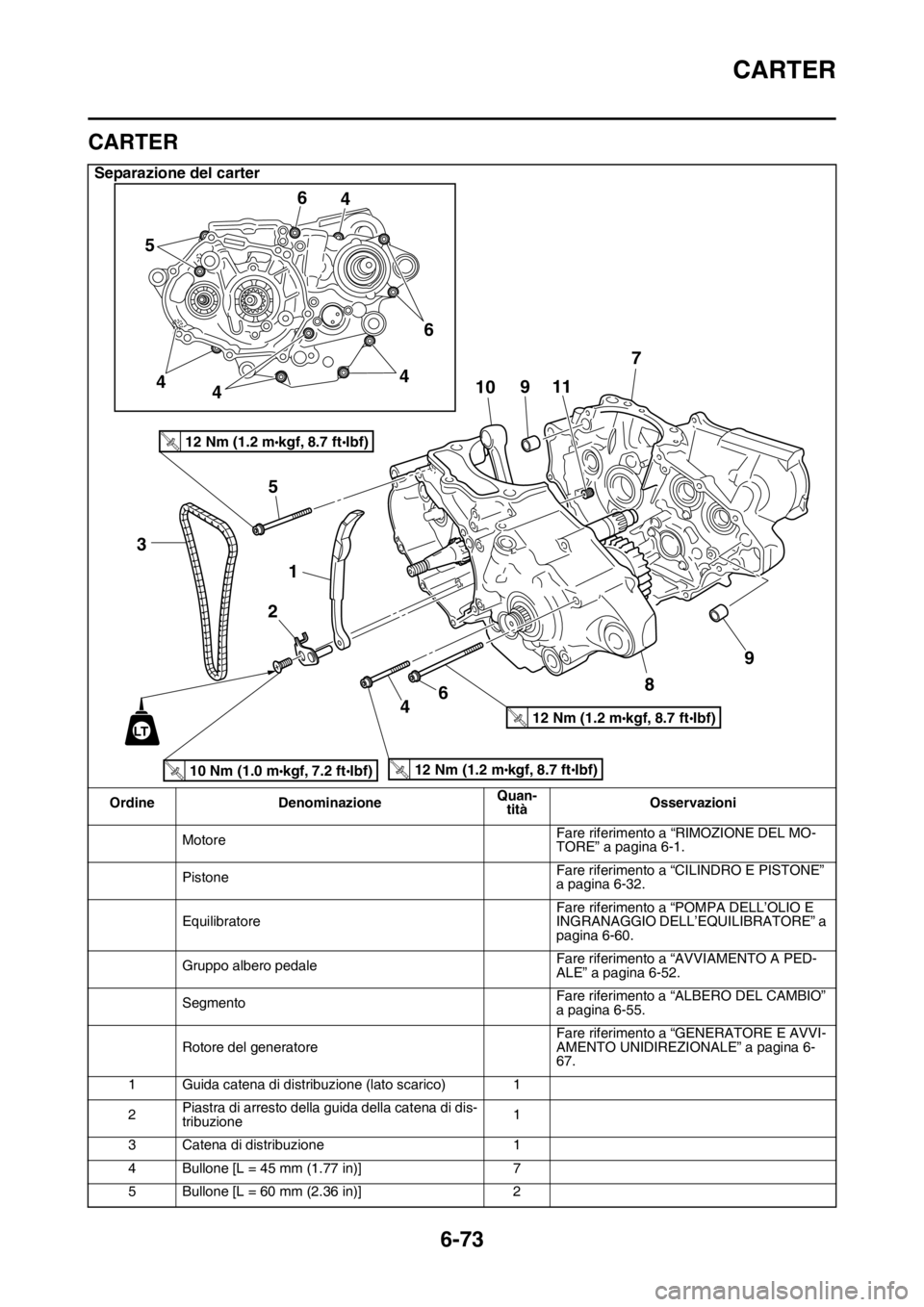

Separazione del carter
Ordine DenominazioneQuan-
titàOsservazioni
MotoreFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 6-1.
PistoneFare riferimento a “CILINDRO E PISTONE”
a pagina 6-32.
EquilibratoreFare riferimento a “POMPA DELL’OLIO E
INGRANAGGIO DELL’EQUILIBRATORE” a
pagina 6-60.
Gruppo albero pedaleFare riferimento a “AVVIAMENTO A PED-
ALE” a pagina 6-52.
SegmentoFare riferimento a “ALBERO DEL CAMBIO”
a pagina 6-55.
Rotore del generatoreFare riferimento a “GENERATORE E AVVI-
AMENTO UNIDIREZIONALE” a pagina 6-
67.
1 Guida catena di distribuzione (lato scarico) 1
2Piastra di arresto della guida della catena di dis-
tribuzione1
3 Catena di distribuzione 1
4 Bullone [L = 45 mm (1.77 in)] 7
5 Bullone [L = 60 mm (2.36 in)] 2
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
3
1 5
2
6410 56
4
4
446
9117
8
9
LT
Page 307 of 444
CARTER
6-74
6 Bullone [L = 75 mm (2.95 in)] 3
7 Carter destro 1
8 Carter sinistro 1
9 Grano di centraggio 2
10 Albero motore 1
11 Ugello restringente del passaggio dell'olio 1
Per il montaggio, invertire la procedura di
smontaggio.
Separazione del carter
Ordine DenominazioneQuan-
titàOsservazioni
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R.
3
1 5
2
6410 56
4
4
446
9117
8
9
LT
Page 308 of 444
CARTER
6-75

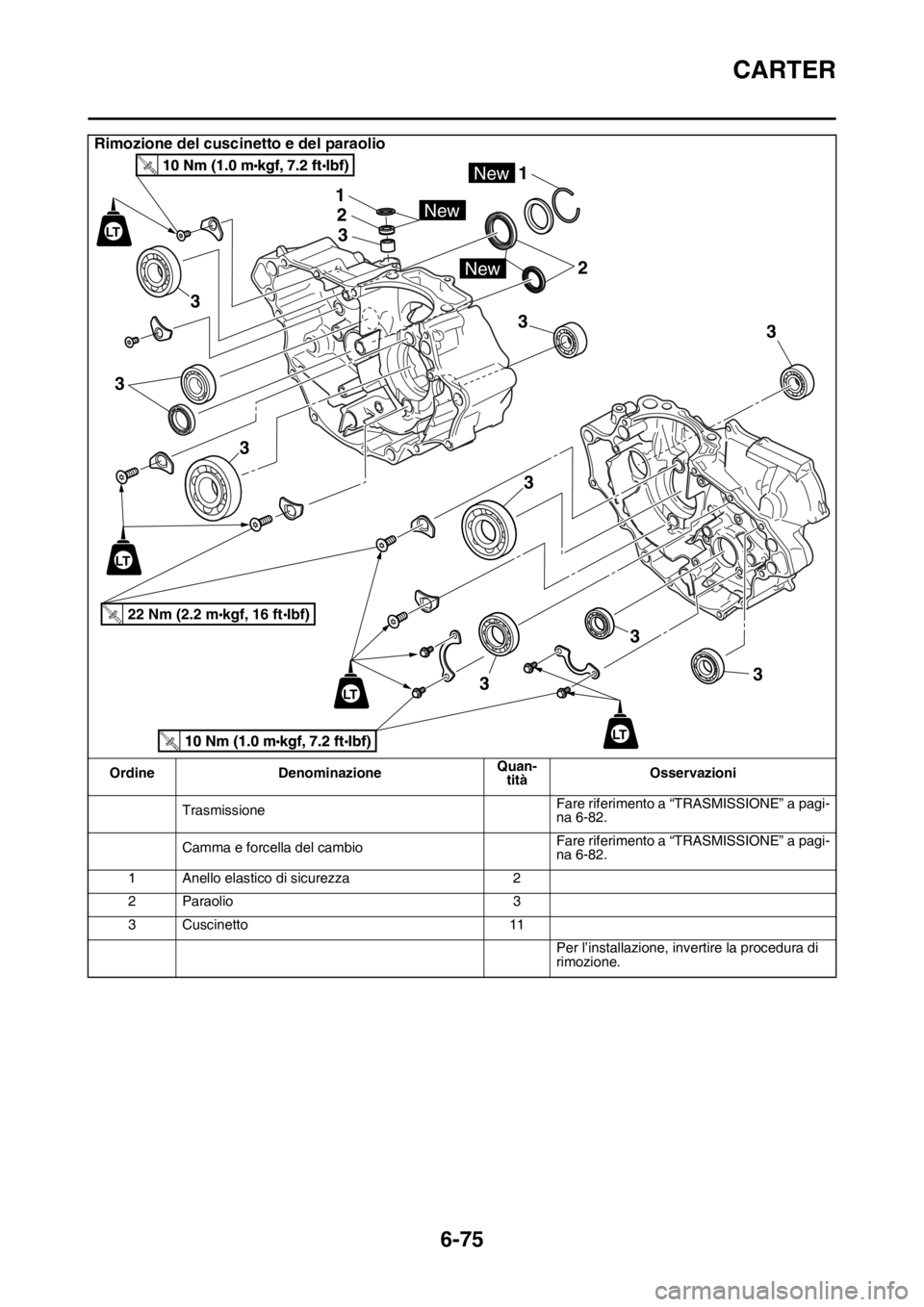

Rimozione del cuscinetto e del paraolio
Ordine DenominazioneQuan-
titàOsservazioni
TrasmissioneFare riferimento a “TRASMISSIONE” a pagi-
na 6-82.
Camma e forcella del cambioFare riferimento a “TRASMISSIONE” a pagi-
na 6-82.
1 Anello elastico di sicurezza 2
2 Paraolio 3
3 Cuscinetto 11
Per l’installazione, invertire la procedura di
rimozione.
LT
LT
LT
2
3
33
3
3
3 3
33
New
1
1
2
3
New
New
LT
22 Nm (2.2 mkgf, 16 ftIbf)T.R.
Page 309 of 444

CARTER
6-76
HAS2GB3313SMONTAGGIO CARTER
1. Separare:
• Carter destro
• Carter sinistro
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere i bulloni del carter.
NOTA
Allentare ogni bulloni di 1/4 di giro alla volta e
dopo averli allentati tutti, rimuoverli.
b. Rimuovere il carter destro “1”.
NOTA
• Posizionare il carter con il lato sinistro verso il
basso e dividerlo inserendo la punta di un
cacciavite nella fessura di divisione “a” nel
carter.
• Sollevare il carter destro orizzontalmente pic-
chiettando lievemente la fessura di divisione e
la sporgenza di fissaggio del motore con un
mazzuolo morbido; lasciare l’albero motore e
la trasmissione con il carter sinistro.
ECA
ATTENZIONE
Picchiettare sulla metà del carter con un
martello morbido. Picchiettare solo sulle
parti rinforzate del carter. Non picchiettare
sulla superficie di contatto della
guarnizione. Lavorare lentamente e con at-
tenzione. Accertarsi che le metà del carter si
separino uniformemente. Se le parti del
carter non si separano, controllare che non
vi siano viti o dispositivi di fissaggio ancora
da togliere. Non forzare.c. Rimuovere i grani di centraggio e l'O-ring.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3314RIMOZIONE DEL CUSCINETTO DEL CART-
ER
1. Togliere:
• Cuscinetto “1”
NOTA
• Togliere il cuscinetto dal carter premendo sul-
la pista interna.
• Non utilizzare il cuscinetto rimosso.
HAS2GB3315CONTROLLO DELLA CATENA DI DIS-
TRIBUZIONE, DELLA GUIDA DELLA CATE-
NA DI DISTRIBUZIONE E DEL FILTRO
DELL’OLIO
1. Controllare:
• Catena di distribuzione
Rigidità Sostituire in blocco il pignone
dell’albero a camme, la catena di distribuzi-
one e il pignone dell’albero motore.
1
a
Page 310 of 444

CARTER
6-77
2. Controllare:
• Guida catena di distribuzione
Danni/usura Sostituire.
HAS2GB3316CONTROLLO CARTER
1. Lavare:
•Carter
NOTA
• Lavare il carter in un solvente delicato.
• Rimuovere qualsiasi guarnizione rimanente
dalla superficie di accoppiamento del carter
2. Controllare:
•Carter
Incrinatura/danni Sostituire.
• Passaggi di mandata dell’olio
Ostruzione Pulire soffiando aria compres-
sa.
HAS2GB3317INSTALLAZIONE DEL PARAOLIO
1. Installare:
• Paraolio “1”
(al carter sinistro)
HAS2GB3318MONTAGGIO DEL CARTER
1. Installare:
• Vite piastra coperchio cuscinetto
NOTA
Installare il cuscinetto premendo sulla pista es-
terna in parallelo.2. Applicare:
• Sigillante
(alla superficie di accoppiamento del carter)
3. Installare:
• Spina di centraggio “1”
• Carter “2”
(al carter sinistro)
NOTA
• Applicare il grasso a base di sapone di litio
sull’O-ring.
• Montare il carter destro sul carter sinistro. Pic-
chiettare delicatamente sul carter con un mar-
tello morbido.
• Quando si installa il carter, la biella deve es-
sere posizionata nel punto morto superiore
(PMS).
• Chiudere il carter serrando i bulloni in sequen-
za incrociata in due fasi (2), ruotando ognuno
di 1/4 di giro. Profondità di installazione “a”
4.5–5.0 mm (0.18–0.20 in)
Vite piastra coperchio cuscinetto
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Vite piastra coperchio cuscinetto
(albero motore)
22 Nm (2.2 m·kgf, 16 ft·lbf)
LOCTITE®
New
a 1
T R..
Legante Yamaha n. 1215
90890-85505
(Three bond No.1215®)
Bullone carter
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
T R..
Page 311 of 444
CARTER
6-78

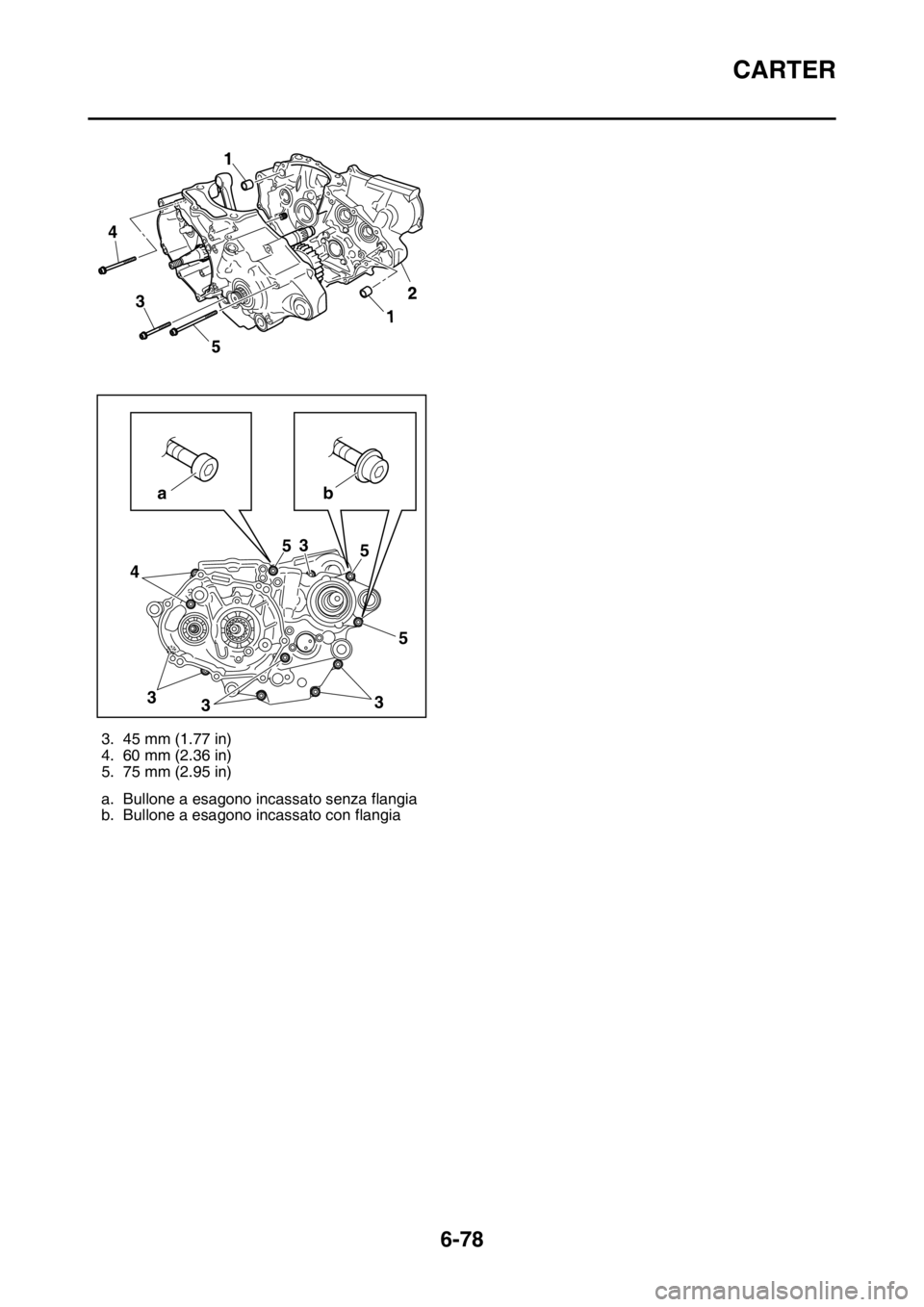

3. 45 mm (1.77 in)
4. 60 mm (2.36 in)
5. 75 mm (2.95 in)
a. Bullone a esagono incassato senza flangia
b. Bullone a esagono incassato con flangia
4
5
3
43
335 5 5
3
ab1
1
2
Page 312 of 444
GRUPPO ALBERO MOTORE E CONTRALBERO DI BILANCIA-
MENTO
6-79
HAS2GB3319
GRUPPO ALBERO MOTORE E CONTRALBERO DI BILANCIAMENTO

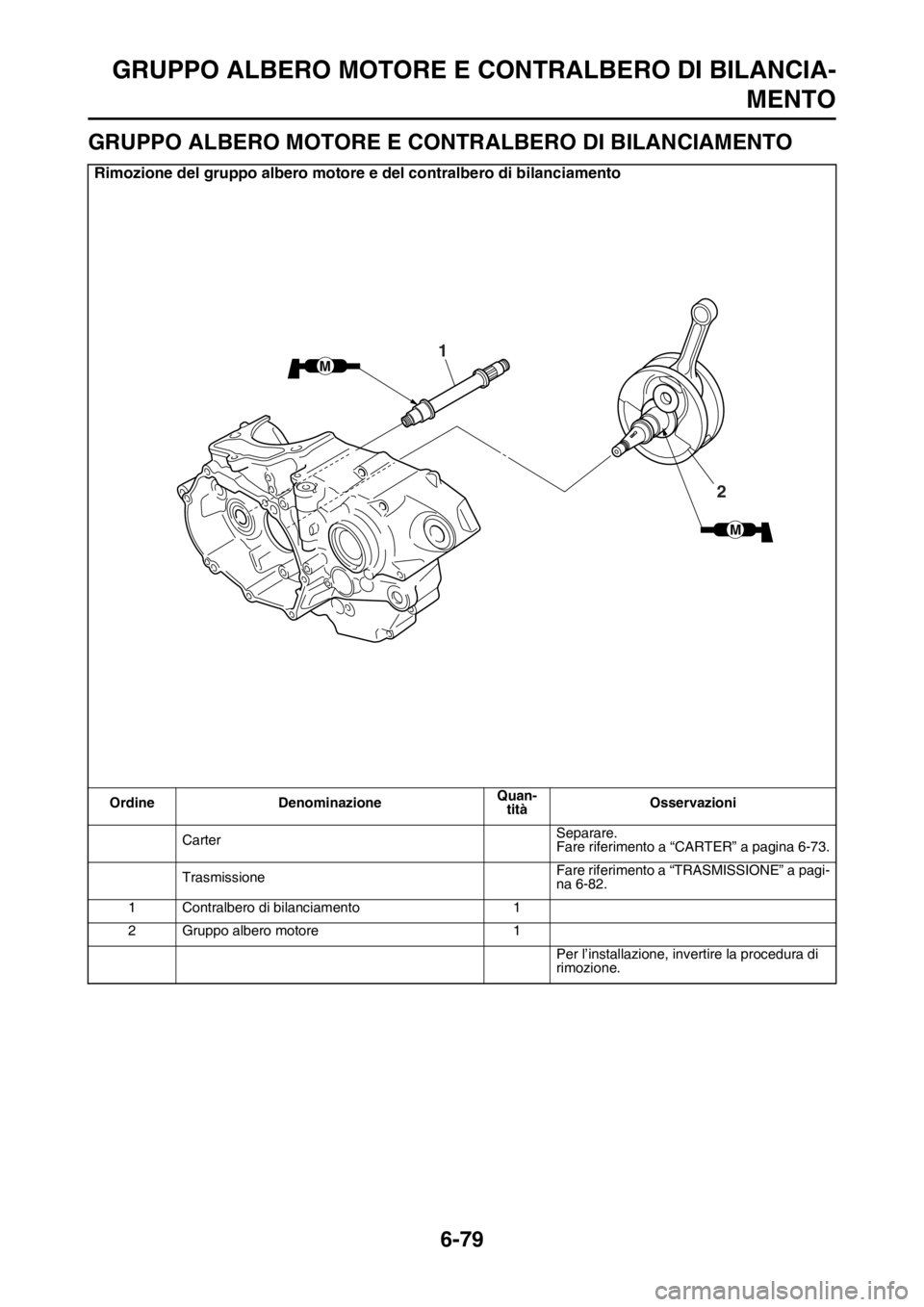

Rimozione del gruppo albero motore e del contralbero di bilanciamento
Ordine DenominazioneQuan-
titàOsservazioni
CarterSeparare.
Fare riferimento a “CARTER” a pagina 6-73.
TrasmissioneFare riferimento a “TRASMISSIONE” a pagi-
na 6-82.
1 Contralbero di bilanciamento 1
2 Gruppo albero motore 1
Per l’installazione, invertire la procedura di
rimozione.
M
M
1
