2016 YAMAHA WR 250F Manuale duso (in Italian)

ALBERO DEL CAMBIO
6-56
15 Segmento 1
Per l’installazione, invertire la procedura di
rimozione.

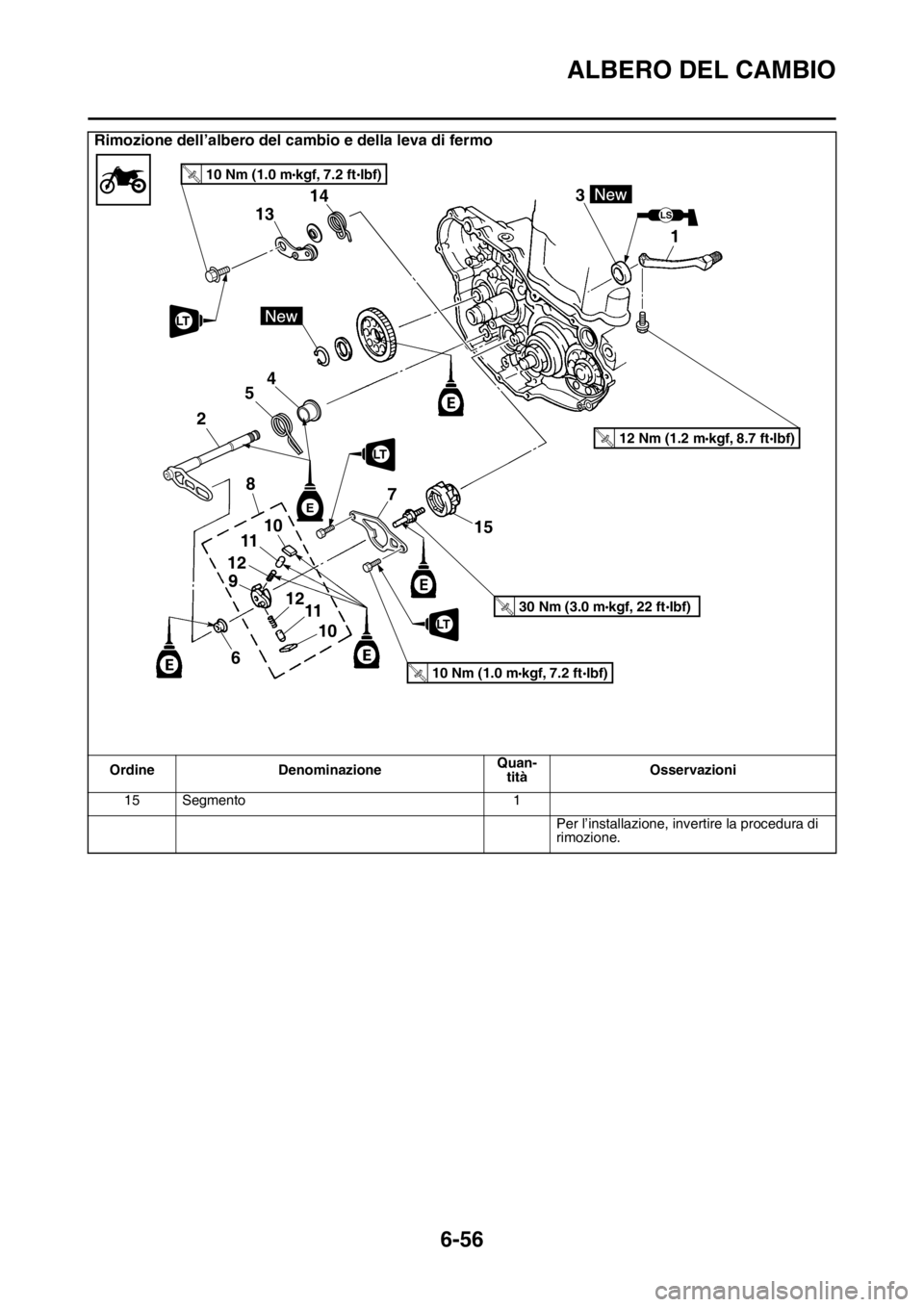

Rimozione dell’albero del cambio e della leva di fermo
Ordine DenominazioneQuan-
titàOsservazioni
LS
1 3
13
15 14
LT
610 11 12
118
1210
4
25
LT
7
LT
E
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
30 Nm (3.0 m kgf, 22 ftT.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
Ibf)
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

ALBERO DEL CAMBIO
6-57

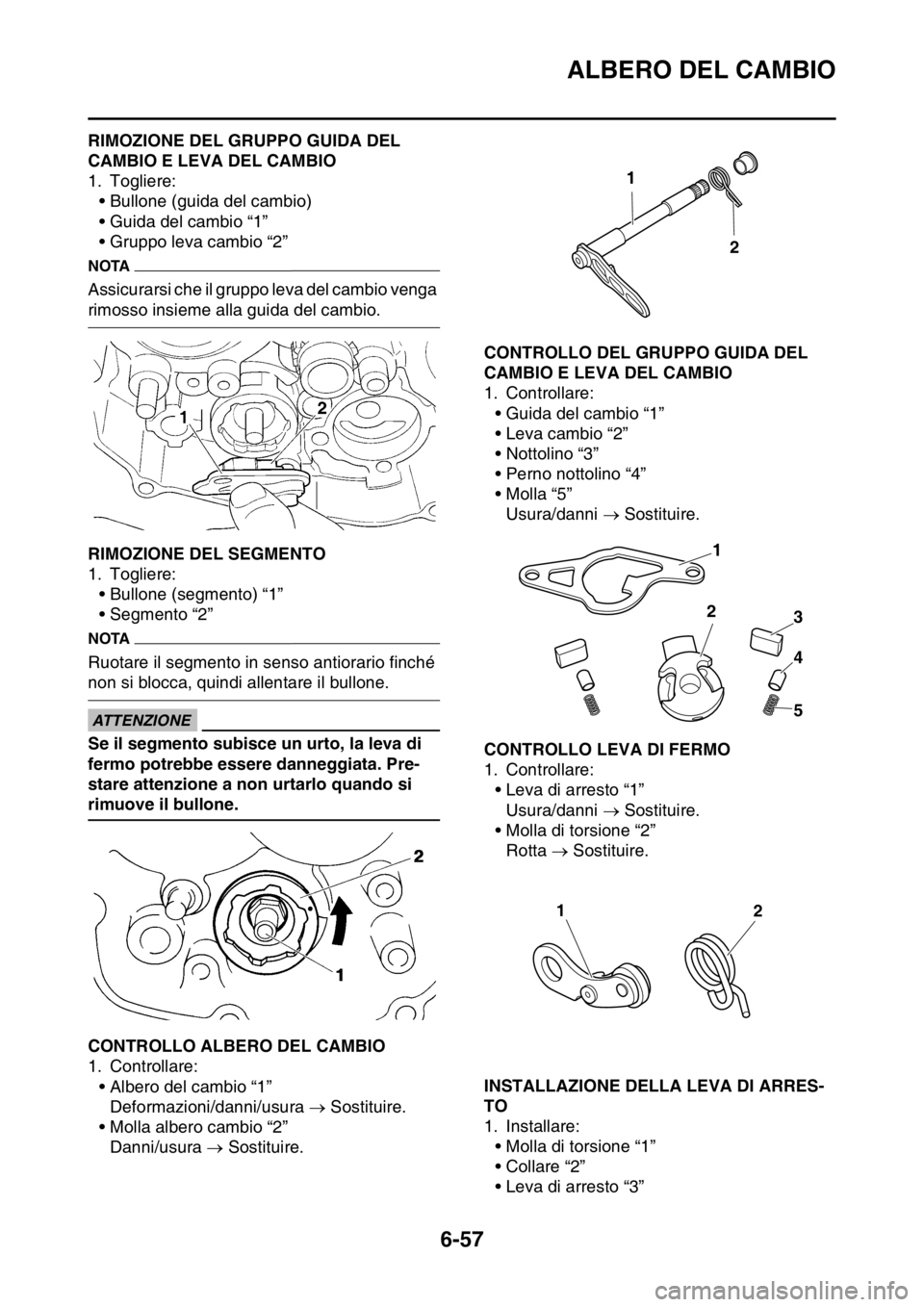

HAS2GB3290RIMOZIONE DEL GRUPPO GUIDA DEL
CAMBIO E LEVA DEL CAMBIO
1. Togliere:
• Bullone (guida del cambio)
• Guida del cambio “1”
• Gruppo leva cambio “2”
NOTA
Assicurarsi che il gruppo leva del cambio venga
rimosso insieme alla guida del cambio.
HAS2GB3291RIMOZIONE DEL SEGMENTO
1. Togliere:
• Bullone (segmento) “1”
• Segmento “2”
NOTA
Ruotare il segmento in senso antiorario finché
non si blocca, quindi allentare il bullone.
ECA
ATTENZIONE
Se il segmento subisce un urto, la leva di
fermo potrebbe essere danneggiata. Pre-
stare attenzione a non urtarlo quando si
rimuove il bullone.
HAS2GB3292CONTROLLO ALBERO DEL CAMBIO
1. Controllare:
• Albero del cambio “1”
Deformazioni/danni/usura  Sostituire.
• Molla albero cambio “2”
Danni/usura  Sostituire.
HAS2GB3293CONTROLLO DEL GRUPPO GUIDA DEL
CAMBIO E LEVA DEL CAMBIO
1. Controllare:
• Guida del cambio “1”
• Leva cambio “2”
• Nottolino “3”
• Perno nottolino “4”
• Molla “5”
Usura/danni  Sostituire.
HAS2GB3294CONTROLLO LEVA DI FERMO
1. Controllare:
• Leva di arresto “1”
Usura/danni  Sostituire.
• Molla di torsione “2”
Rotta  Sostituire.
HAS2GB3295INSTALLAZIONE DELLA LEVA DI ARRES-
TO
1. Installare:
• Molla di torsione “1”
• Collare “2”
• Leva di arresto “3”
1
2
1
2
3
4
5
12

ALBERO DEL CAMBIO
6-58
• Bullone (leva di fermo) “4”

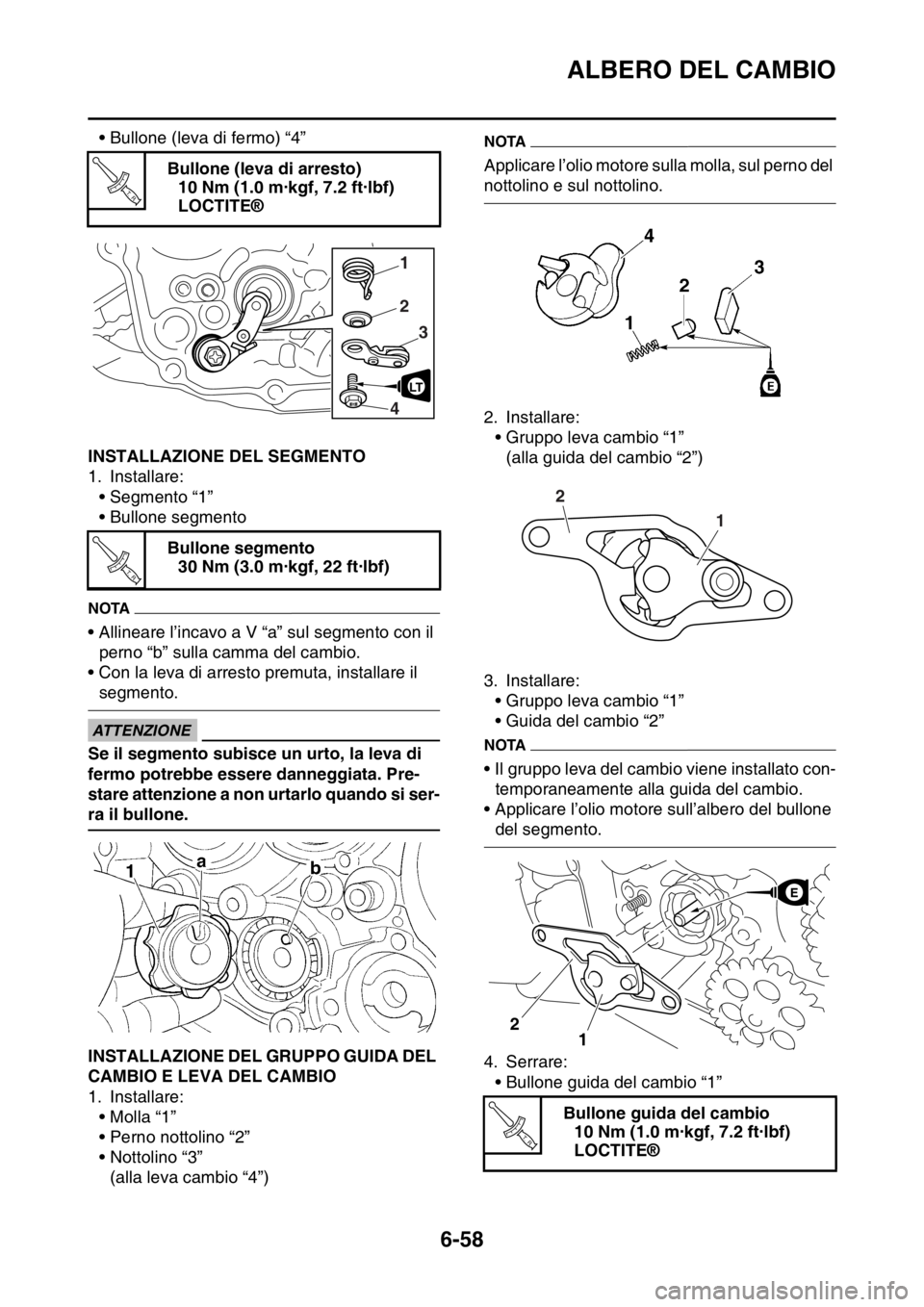

HAS2GB3296INSTALLAZIONE DEL SEGMENTO
1. Installare:
• Segmento “1”
• Bullone segmento
NOTA
• Allineare l’incavo a V “a” sul segmento con il
perno “b” sulla camma del cambio.
• Con la leva di arresto premuta, installare il
segmento.
ECA
ATTENZIONE
Se il segmento subisce un urto, la leva di
fermo potrebbe essere danneggiata. Pre-
stare attenzione a non urtarlo quando si ser-
ra il bullone.
HAS2GB3297INSTALLAZIONE DEL GRUPPO GUIDA DEL
CAMBIO E LEVA DEL CAMBIO
1. Installare:
• Molla “1”
• Perno nottolino “2”
• Nottolino “3”
(alla leva cambio “4”)
NOTA
Applicare l’olio motore sulla molla, sul perno del
nottolino e sul nottolino.
2. Installare:
• Gruppo leva cambio “1”
(alla guida del cambio “2”)
3. Installare:
• Gruppo leva cambio “1”
• Guida del cambio “2”
NOTA
• Il gruppo leva del cambio viene installato con-
temporaneamente alla guida del cambio.
• Applicare l’olio motore sull’albero del bullone
del segmento.
4. Serrare:
• Bullone guida del cambio “1” Bullone (leva di arresto)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Bullone segmento
30 Nm (3.0 m·kgf, 22 ft·lbf)
T R..
2 1
3
4
LT
T R..
Bullone guida del cambio
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
1
2
1 2
T R..

ALBERO DEL CAMBIO
6-59

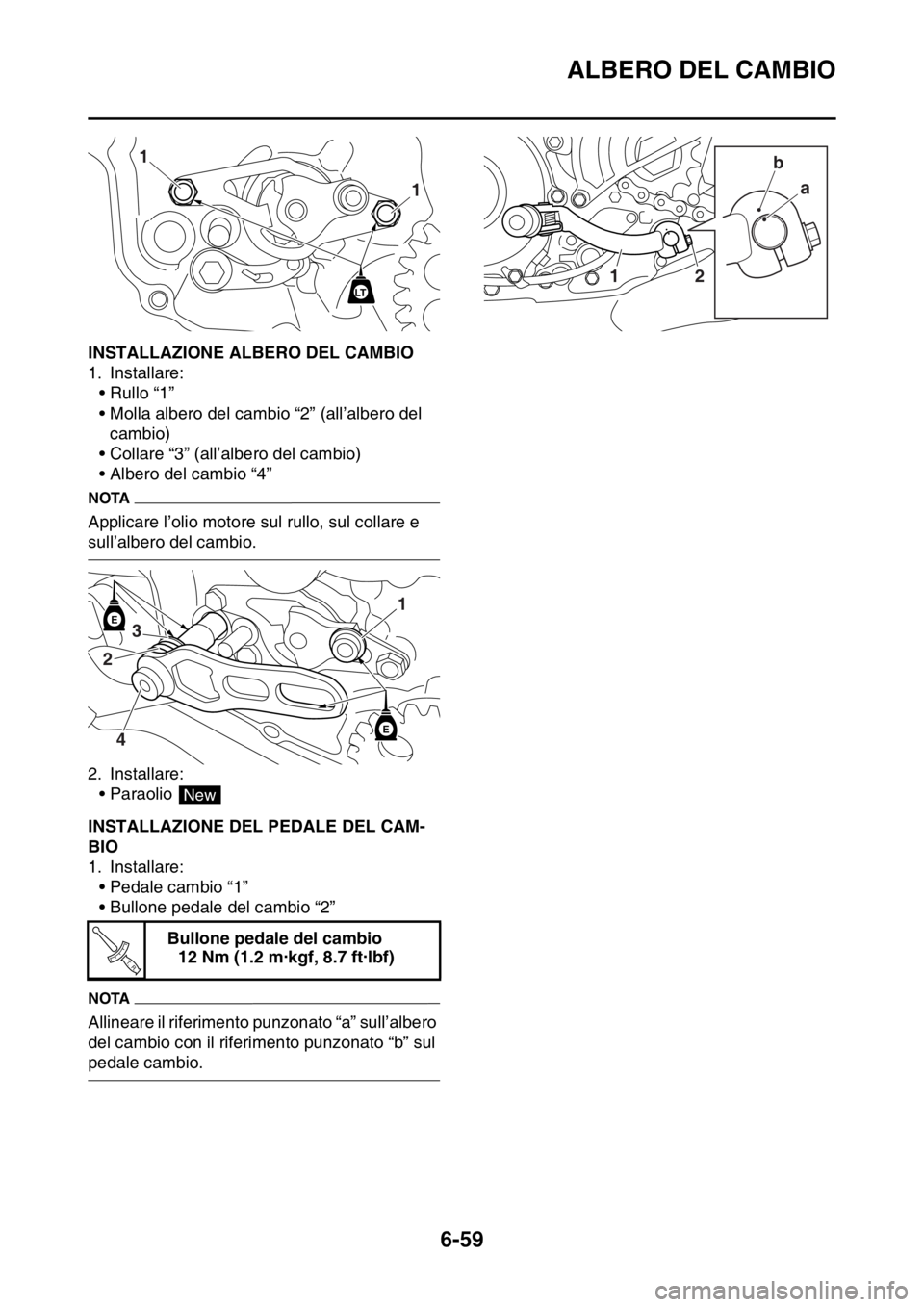

HAS2GB3298INSTALLAZIONE ALBERO DEL CAMBIO
1. Installare:
•Rullo “1”
• Molla albero del cambio “2” (all’albero del
cambio)
• Collare “3” (all’albero del cambio)
• Albero del cambio “4”
NOTA
Applicare l’olio motore sul rullo, sul collare e
sull’albero del cambio.
2. Installare:
• Paraolio
HAS2GB3299INSTALLAZIONE DEL PEDALE DEL CAM-
BIO
1. Installare:
• Pedale cambio “1”
• Bullone pedale del cambio “2”
NOTA
Allineare il riferimento punzonato “a” sull’albero
del cambio con il riferimento punzonato “b” sul
pedale cambio.Bullone pedale del cambio
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
1 1
LT
E
E
1
23
4
New
T R..
a
12b

POMPA DELL’OLIO E INGRANAGGIO DELL’EQUILIBRATORE
6-60
HAS2GB3300
POMPA DELL’OLIO E INGRANAGGIO DELL’EQUILIBRATORE

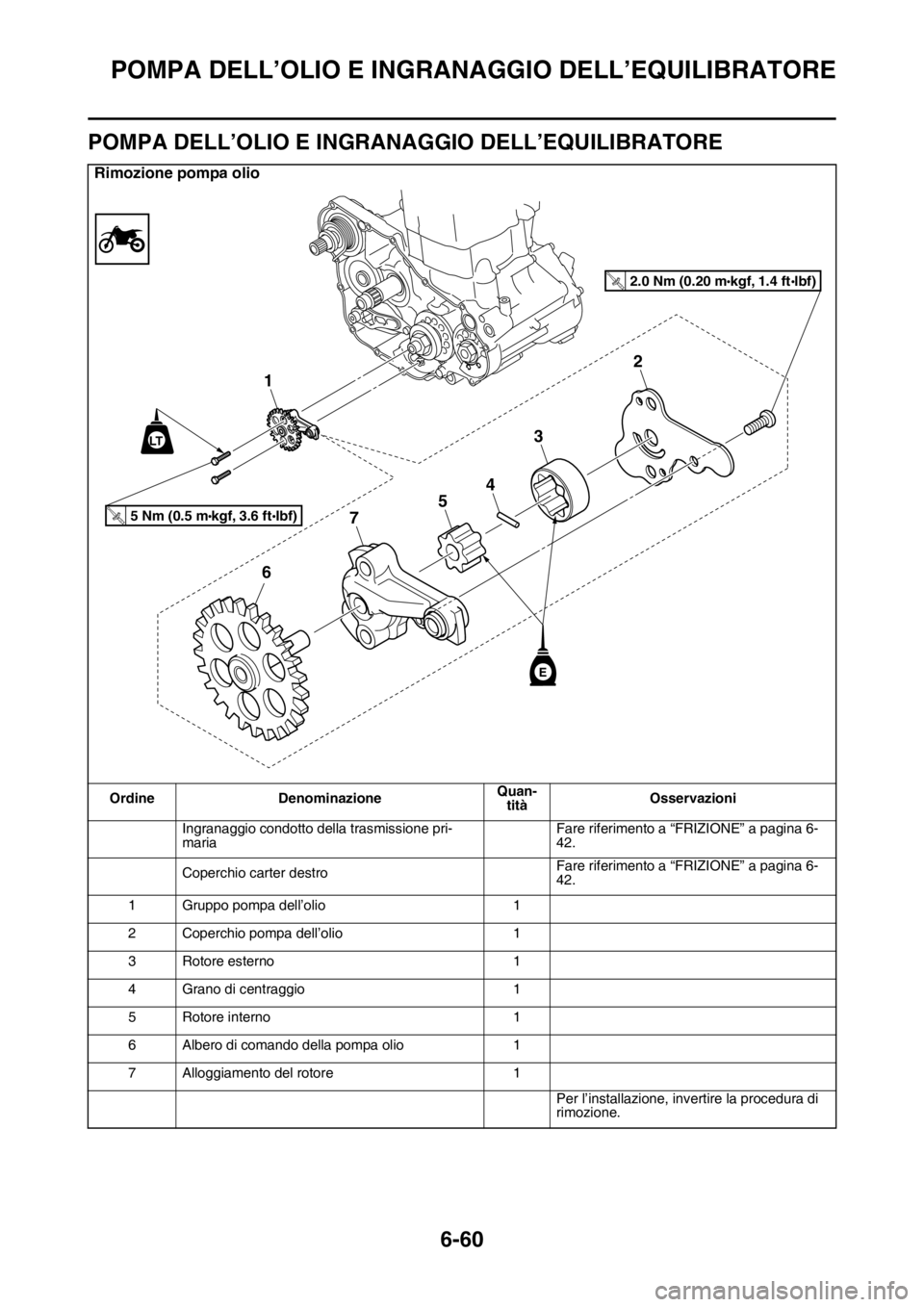

Rimozione pompa olio
Ordine DenominazioneQuan-
titàOsservazioni
Ingranaggio condotto della trasmissione pri-
mariaFare riferimento a “FRIZIONE” a pagina 6-
42.
Coperchio carter destroFare riferimento a “FRIZIONE” a pagina 6-
42.
1 Gruppo pompa dell’olio 1
2 Coperchio pompa dell’olio 1
3 Rotore esterno 1
4 Grano di centraggio 1
5 Rotore interno 1
6 Albero di comando della pompa olio 1
7 Alloggiamento del rotore 1
Per l’installazione, invertire la procedura di
rimozione.
2.0 Nm (0.20 m•kgf, 1.4 ftIbf)T.R
.
5 Nm (0.5 mkgf, 3.6 ftIbf)T.R
.
LT
E
3
2
1
4
5
7
6

POMPA DELL’OLIO E INGRANAGGIO DELL’EQUILIBRATORE
6-61

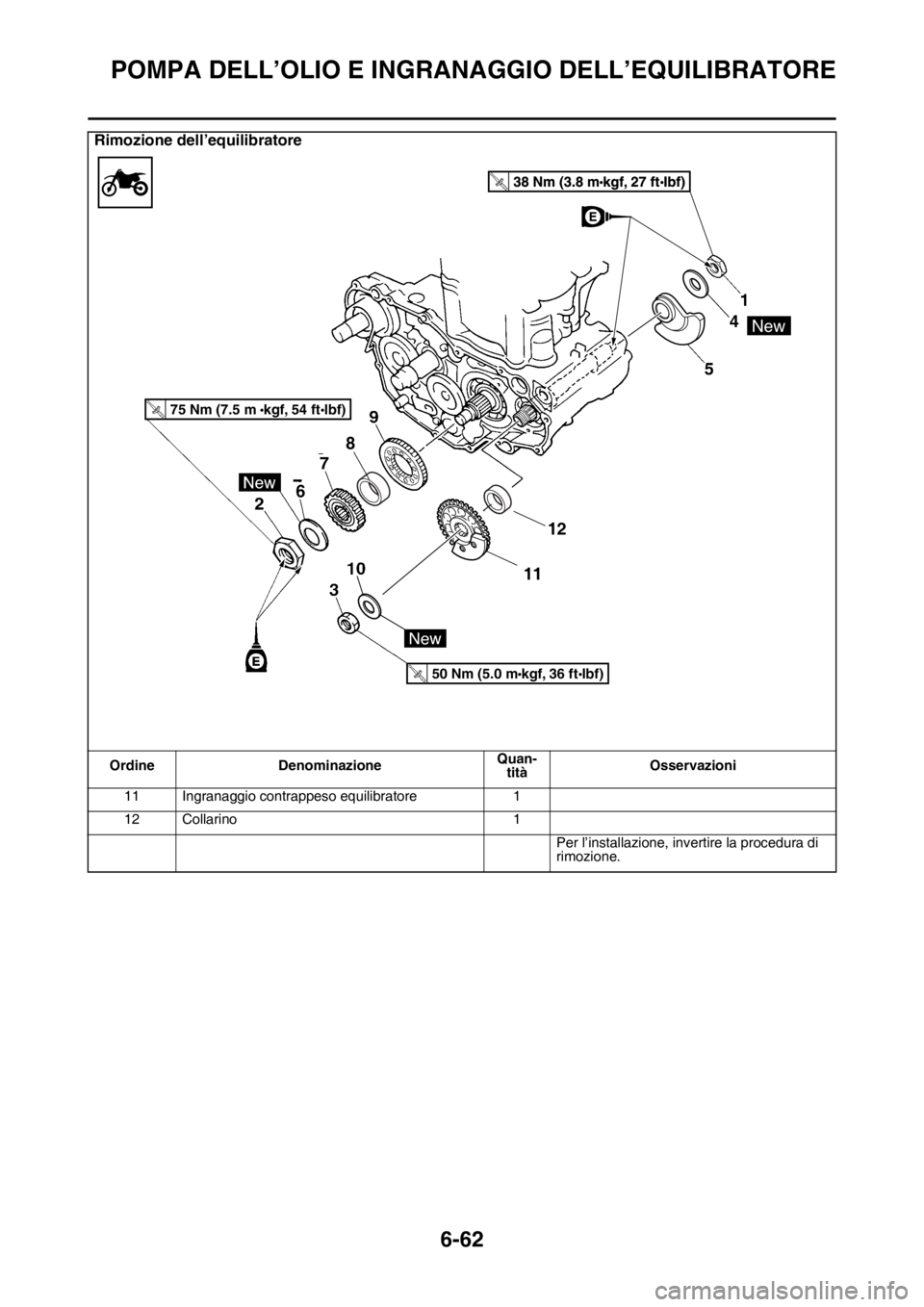

Rimozione dell’equilibratore
Ordine DenominazioneQuan-
titàOsservazioni
Ingranaggio condotto della trasmissione pri-
mariaFare riferimento a “FRIZIONE” a pagina 6-
42.
Coperchio carter destroFare riferimento a “FRIZIONE” a pagina 6-
42.
Rotore del generatoreFare riferimento a “GENERATORE E AVVI-
AMENTO UNIDIREZIONALE” a pagina 6-
67.
1 Dado (equilibratore) 1
2Dado (ingranaggio conduttore della trasmissio-
ne primaria)1
3Dado (ingranaggio condotto del contralbero di
bilanciamento)1
4 Rondella conica 1
5 Equilibratore 1
6 Rondella conica 1
7Ingranaggio conduttore della trasmissione pri-
maria1
8 Collarino 1
9Ingranaggio conduttore del contralbero di bilan-
ciamento1
10 Rondella conica 1
T
.R.
75 Nm (7.5 mkgf, 54 ftlbf)T.R.
50 Nm (5.0 mkgf, 36 ftIbf)T
.R.
New
6
12
11
7
8

POMPA DELL’OLIO E INGRANAGGIO DELL’EQUILIBRATORE
6-62
11 Ingranaggio contrappeso equilibratore 1
12 Collarino 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione dell’equilibratore
Ordine DenominazioneQuan-
titàOsservazioni
T
.R.
75 Nm (7.5 mkgf, 54 ftlbf)T.R.
50 Nm (5.0 mkgf, 36 ftIbf)T
.R.
New
6
12
11
7
8

POMPA DELL’OLIO E INGRANAGGIO DELL’EQUILIBRATORE
6-63

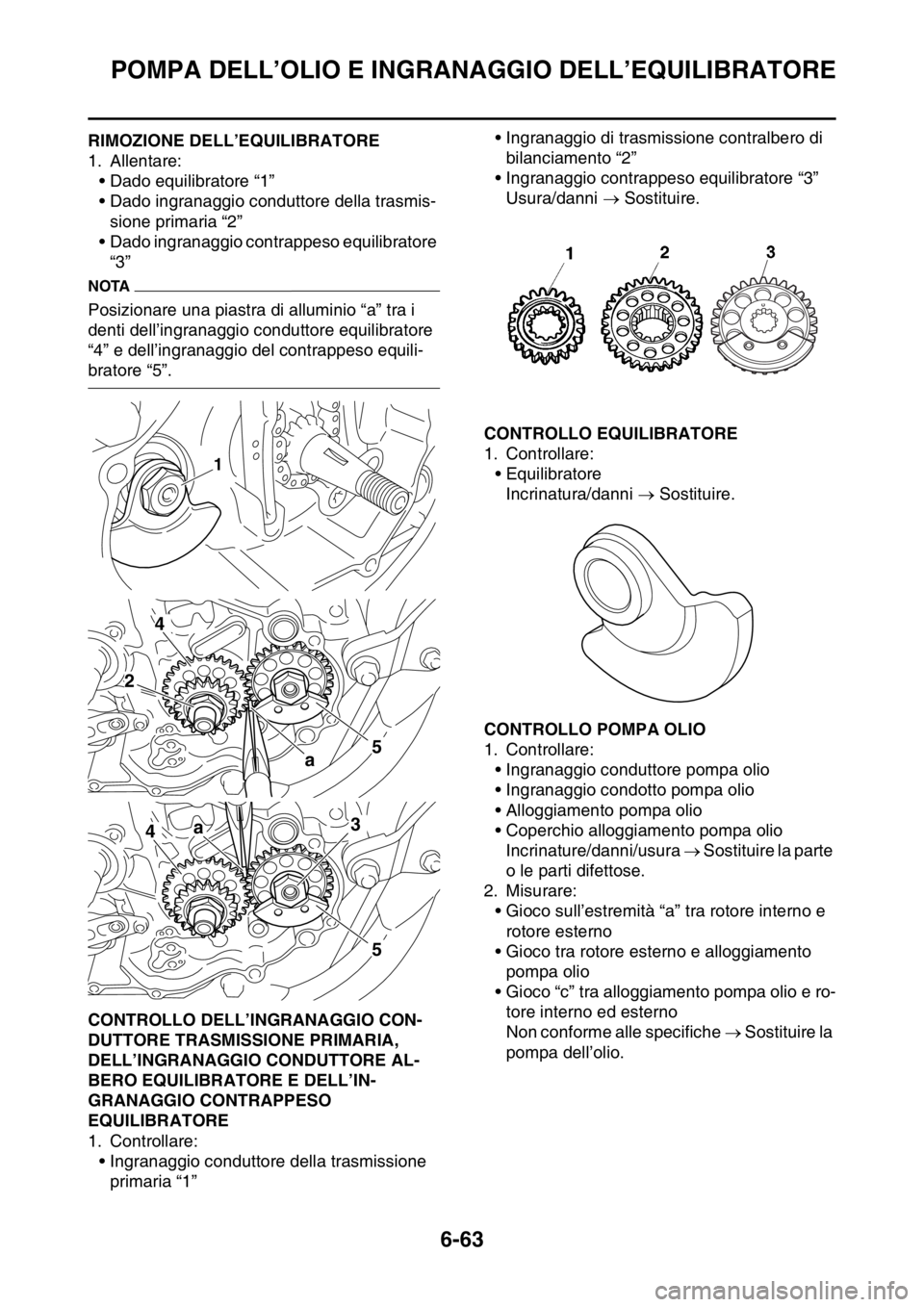

HAS2GB3301RIMOZIONE DELL’EQUILIBRATORE
1. Allentare:
• Dado equilibratore “1”
• Dado ingranaggio conduttore della trasmis-
sione primaria “2”
• Dado ingranaggio contrappeso equilibratore
“3”
NOTA
Posizionare una piastra di alluminio “a” tra i
denti dell’ingranaggio conduttore equilibratore
“4” e dell’ingranaggio del contrappeso equili-
bratore “5”.
HAS2GB3302CONTROLLO DELL’INGRANAGGIO CON-
DUTTORE TRASMISSIONE PRIMARIA,
DELL’INGRANAGGIO CONDUTTORE AL-
BERO EQUILIBRATORE E DELL’IN-
GRANAGGIO CONTRAPPESO
EQUILIBRATORE
1. Controllare:
• Ingranaggio conduttore della trasmissione
primaria “1”• Ingranaggio di trasmissione contralbero di
bilanciamento “2”
• Ingranaggio contrappeso equilibratore “3”
Usura/danni  Sostituire.
HAS2GB3303CONTROLLO EQUILIBRATORE
1. Controllare:
• Equilibratore
Incrinatura/danni  Sostituire.
HAS2GB3304CONTROLLO POMPA OLIO
1. Controllare:
• Ingranaggio conduttore pompa olio
• Ingranaggio condotto pompa olio
• Alloggiamento pompa olio
• Coperchio alloggiamento pompa olio
Incrinature/danni/usura  Sostituire la parte
o le parti difettose.
2. Misurare:
• Gioco sull’estremità “a” tra rotore interno e
rotore esterno
• Gioco tra rotore esterno e alloggiamento
pompa olio
• Gioco “c” tra alloggiamento pompa olio e ro-
tore interno ed esterno
Non conforme alle specifiche  Sostituire la
pompa dell’olio.
1
4
a5
2
4a
5
3
