2016 TOYOTA RAV4 Manual del propietario (in Spanish)

5297-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Inspección antes de conducir
Compruebe que el capó esté completamente cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un
accidente que puede ocasionar lesiones graves o incluso mortales.
■ Tras introducir la varilla de apoyo en la ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de
que se caiga sobre usted.
AV I S O
■Al cerrar el capó
Antes de cerrar el capó, asegúrese de volver a colocar la varilla de apoyo en su clip.
Si lo cerrara con la varilla de apoyo levantada, el capó podría doblarse.

5307-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)

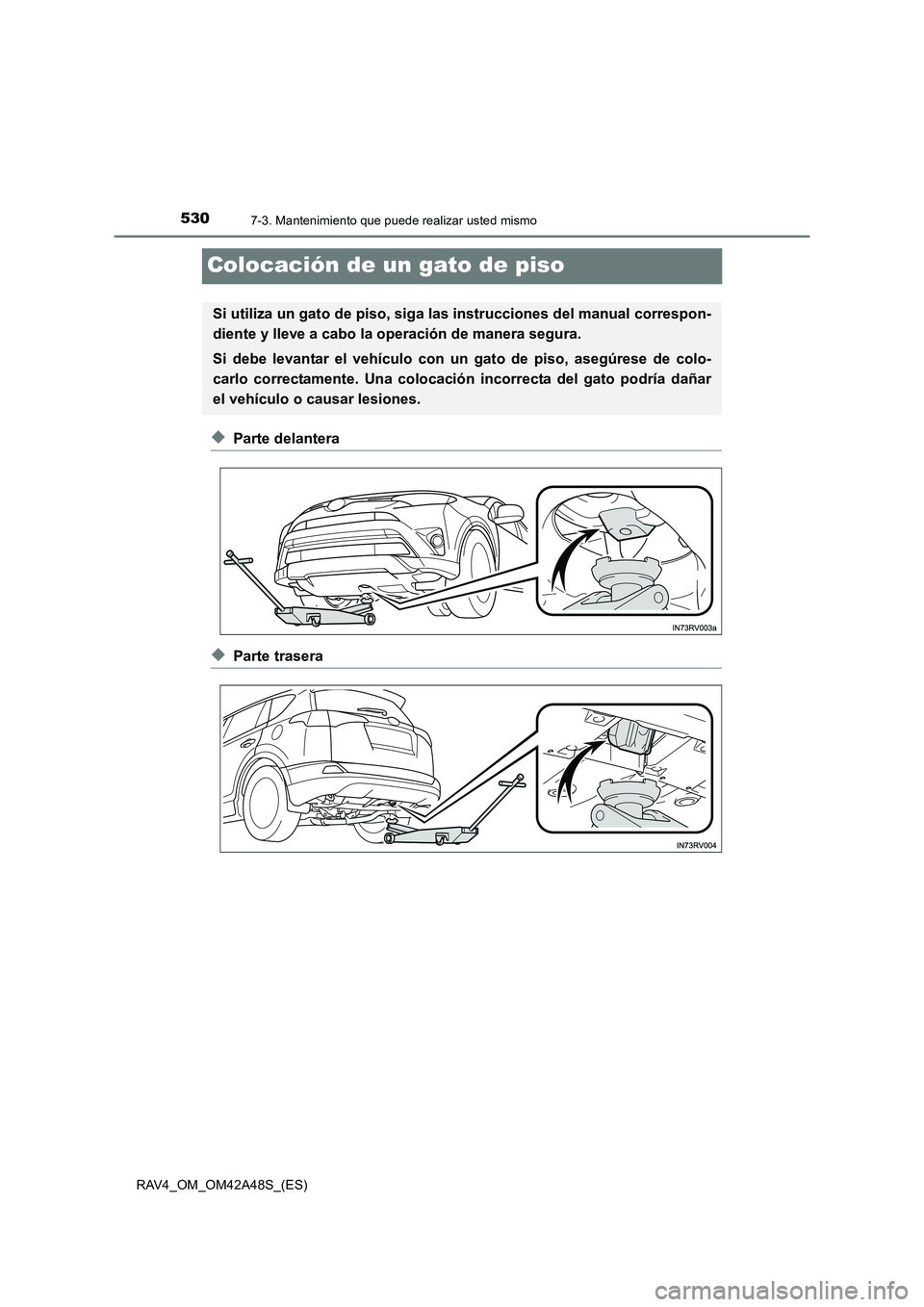

Colocación de un gato de piso
◆Parte delantera
◆Parte trasera
Si utiliza un gato de piso, siga las instrucciones del manual correspon-
diente y lleve a cabo la operación de manera segura.
Si debe levantar el vehículo con un gato de piso, asegúrese de colo-
carlo correctamente. Una colocación incorrecta del gato podría dañar
el vehículo o causar lesiones.

5317-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados

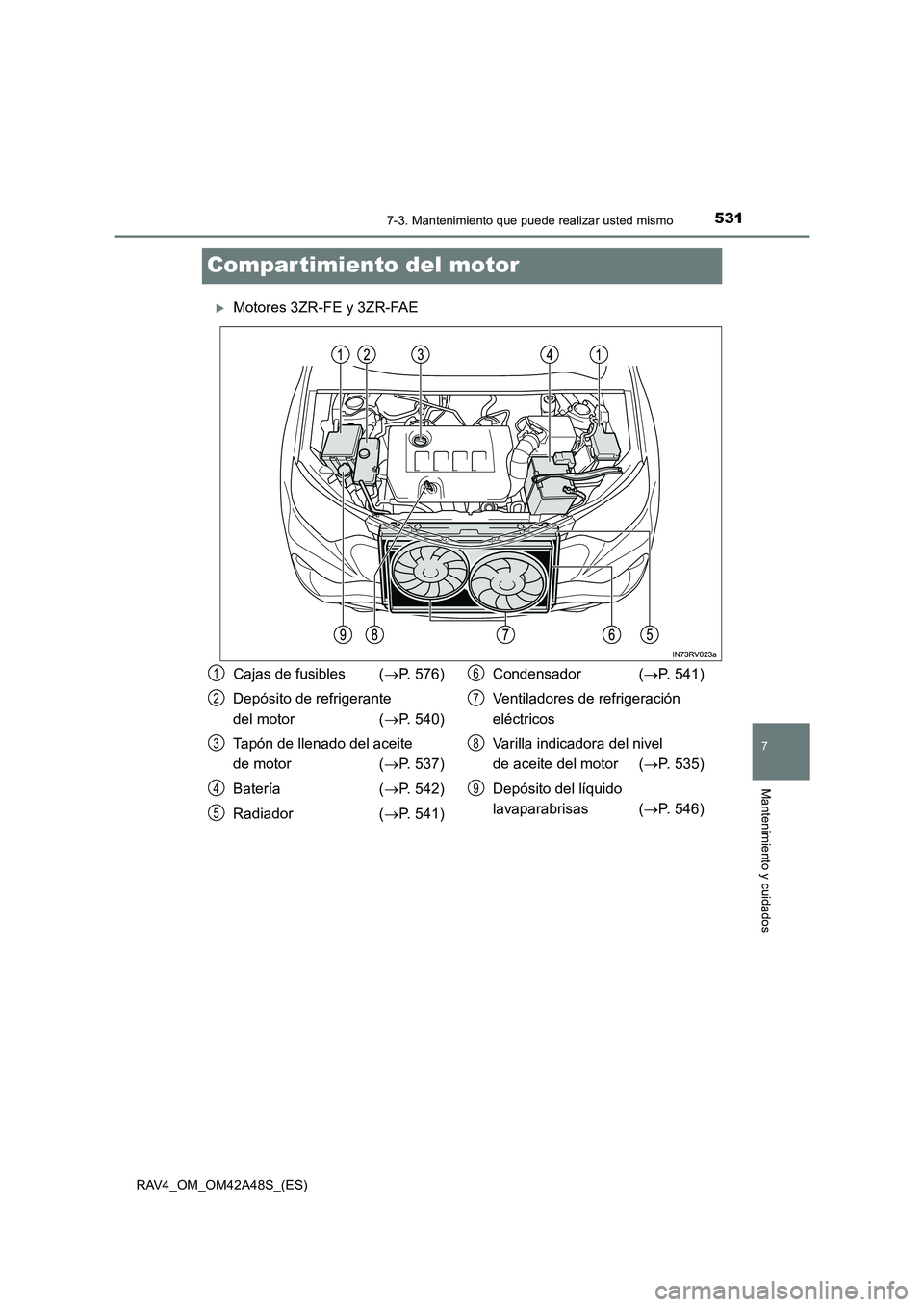

Compar timiento del motor
XMotores 3ZR-FE y 3ZR-FAE
Cajas de fusibles (→P. 576)
Depósito de refrigerante
del motor ( →P. 540)
Tapón de llenado del aceite
de motor ( →P. 537)
Batería ( →P. 542)
Radiador ( →P. 541) Condensador (
→P. 541)
Ventiladores de refrigeración
eléctricos
Varilla indicadora del nivel
de aceite del motor ( →P. 535)
Depósito del líquido
lavaparabrisas ( →P. 546)1
2
3
4
5
6
7
8
9

5327-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
XMotor 2AR-FE
Cajas de fusibles (→P. 576)
Depósito de refrigerante
del motor ( →P. 540)
Tapón de llenado del
aceite de motor ( →P. 537)
Batería ( →P. 542)
Radiador ( →P. 541) Condensador (
→P. 541)
Ventiladores de refrigeración
eléctricos
Varilla indicadora del nivel
de aceite del motor ( →P. 535)
Depósito del líquido
lavaparabrisas ( →P. 546)1
2
3
4
5
6
7
8
9

5337-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados

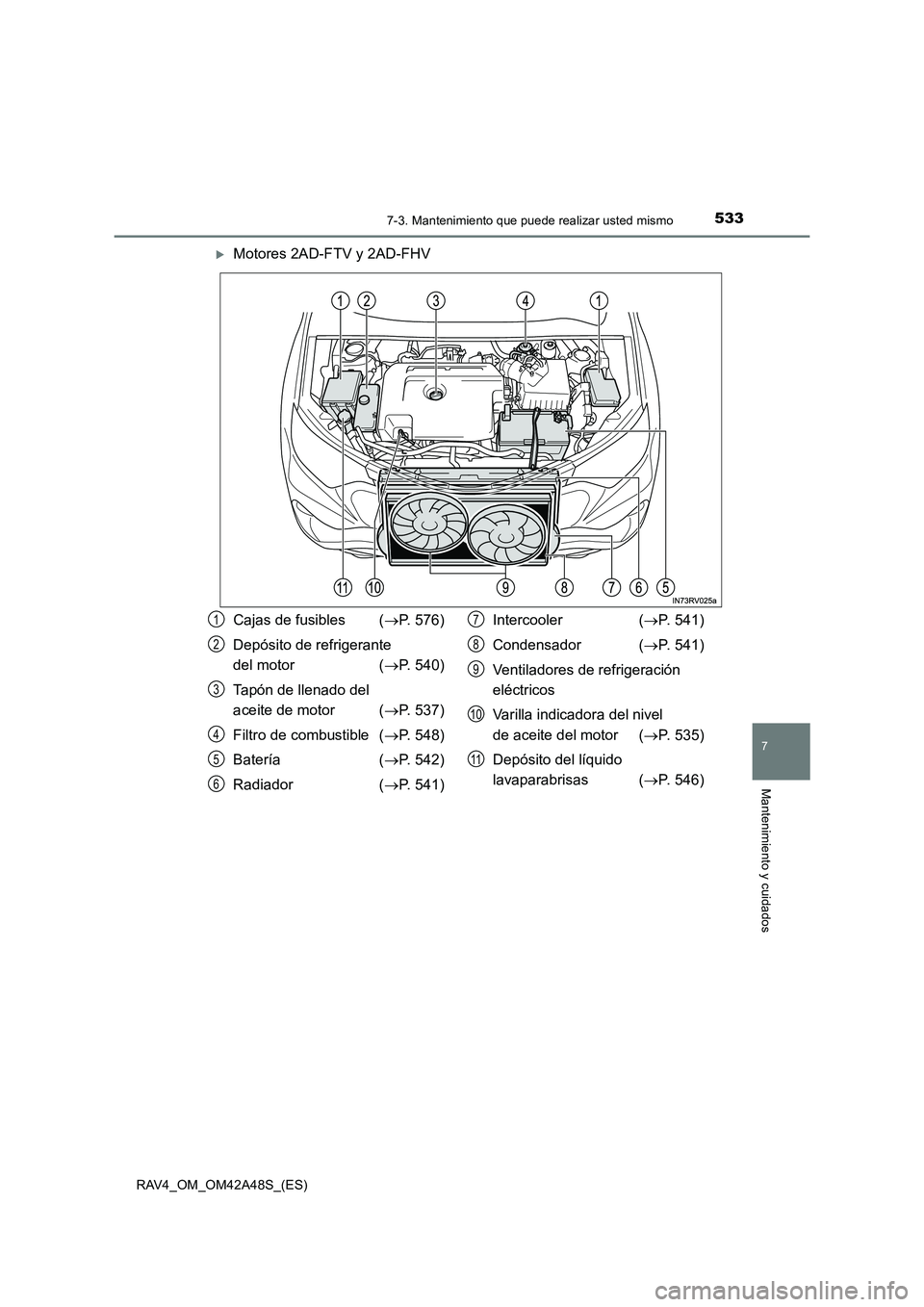

XMotores 2AD-FTV y 2AD-FHV
Cajas de fusibles (→P. 576)
Depósito de refrigerante
del motor ( →P. 540)
Tapón de llenado del
aceite de motor ( →P. 537)
Filtro de combustible ( →P. 548)
Batería ( →P. 542)
Radiador ( →P. 541) Intercooler (
→P. 541)
Condensador ( →P. 541)
Ventiladores de refrigeración
eléctricos
Varilla indicadora del nivel
de aceite del motor ( →P. 535)
Depósito del líquido
lavaparabrisas ( →P. 546)1
2
3
4
5
6
7
8
9
10
11

5347-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)

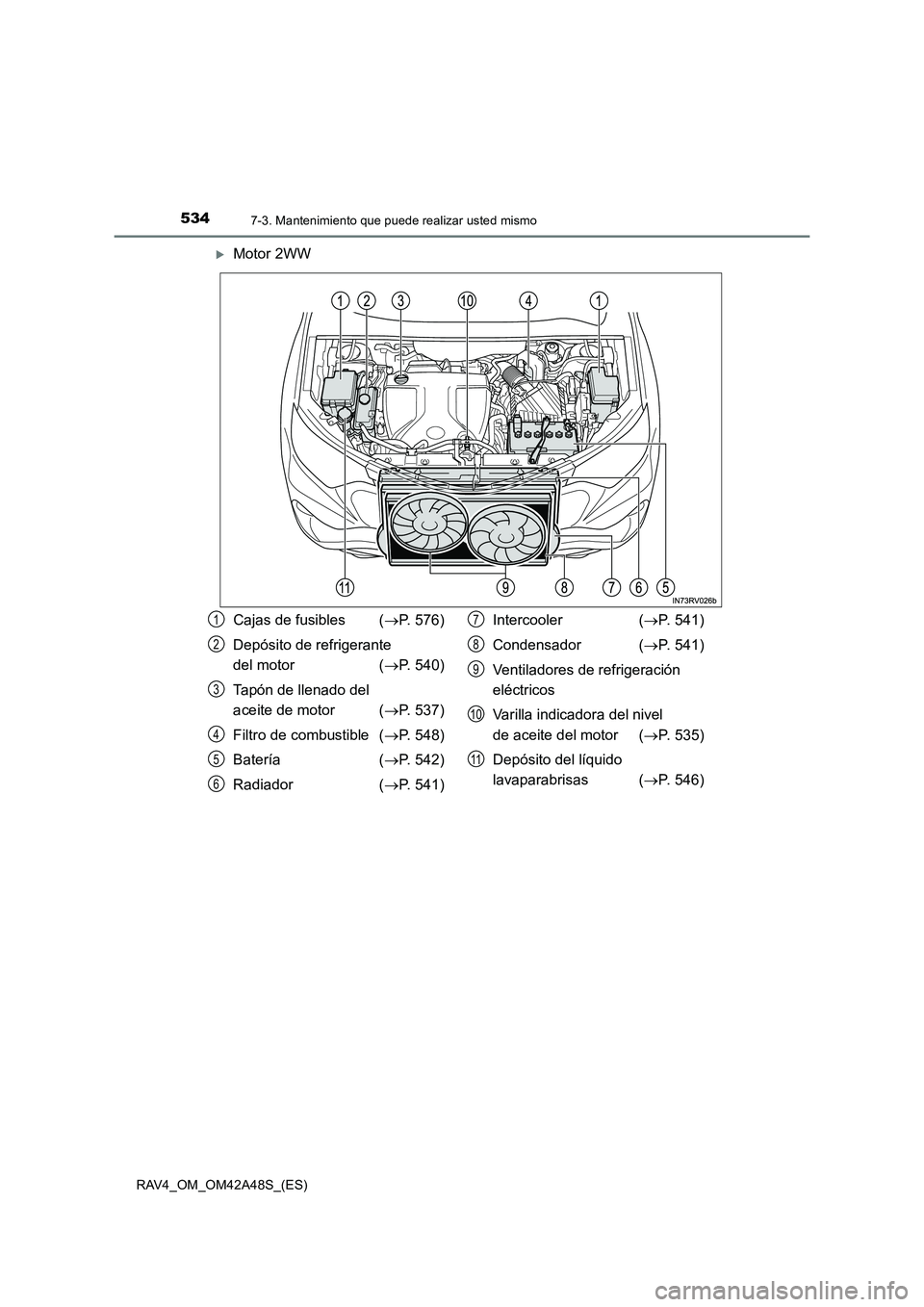

XMotor 2WW
Cajas de fusibles (→P. 576)
Depósito de refrigerante
del motor ( →P. 540)
Tapón de llenado del
aceite de motor ( →P. 537)
Filtro de combustible ( →P. 548)
Batería ( →P. 542)
Radiador ( →P. 541) Intercooler (
→P. 541)
Condensador ( →P. 541)
Ventiladores de refrigeración
eléctricos
Varilla indicadora del nivel
de aceite del motor ( →P. 535)
Depósito del líquido
lavaparabrisas ( →P. 546)1
2
3
4
5
6
7
8
9
10
11

5357-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Comprobación del aceite de motorEstacione el vehículo en una superficie plana. Después de calentar el
motor y apagarlo, espere 5 minutos como mínimo para que el aceite se
asiente en la parte inferior del motor.
Coloque un trapo por debajo del extremo y extraiga la varilla indicadora.
Limpie la varilla indicadora.
Aceite de motor
1
2
XMotores 3ZR-FE y 3ZR-FAEXMotor 2AR-FE
XMotores 2AD-FTV y 2AD-FHVXMotor 2WW
3

5367-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)

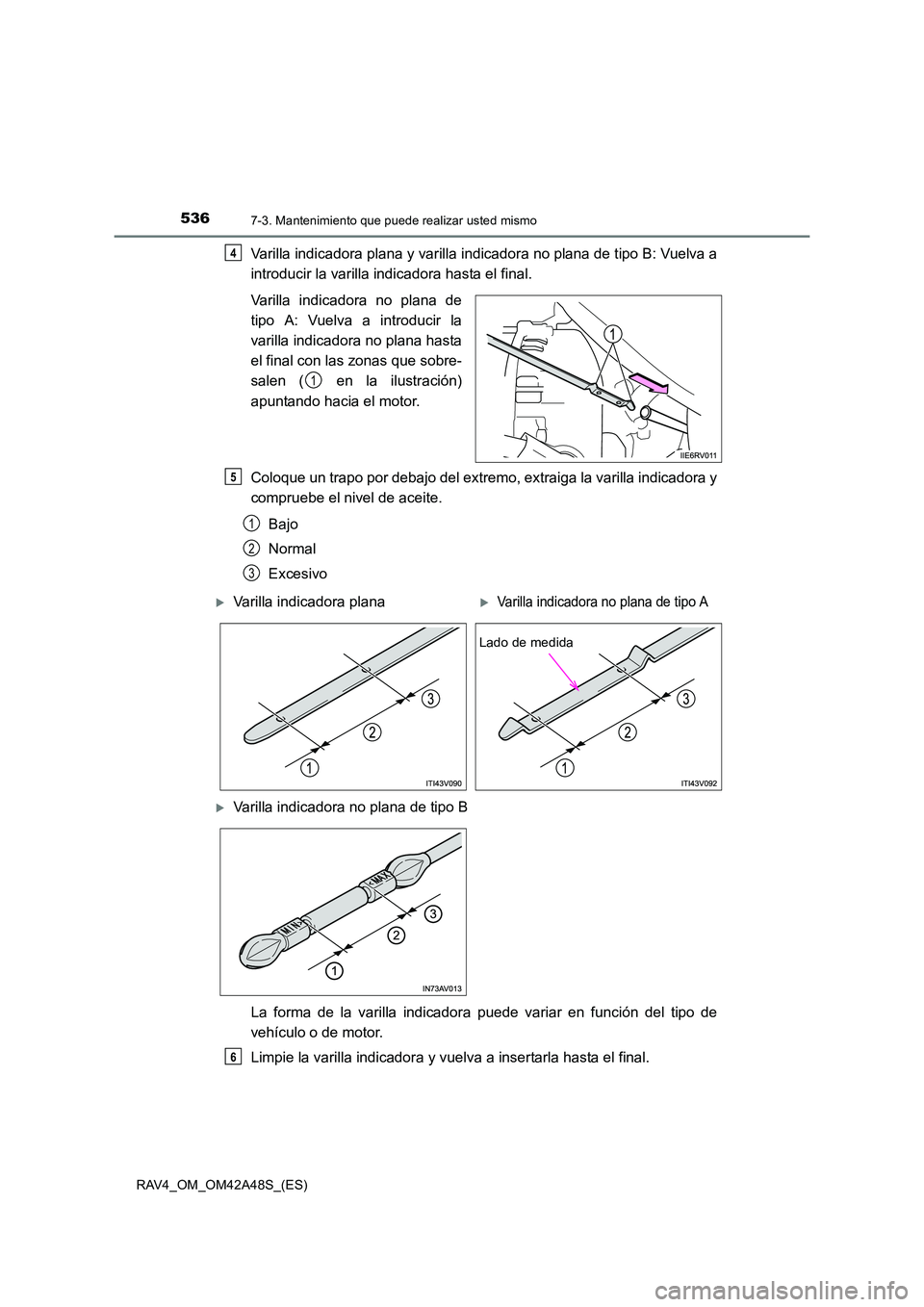

Varilla indicadora plana y varilla indicadora no plana de tipo B: Vuelva a
introducir la varilla indicadora hasta el final.
Varilla indicadora no plana de
tipo A: Vuelva a introducir la
varilla indicadora no plana hasta
el final con las zonas que sobre-
salen ( en la ilustración)
apuntando hacia el motor.
Coloque un trapo por debajo del extremo, extraiga la varilla indicadora y
compruebe el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora puede variar en función del tipo de
vehículo o de motor.
Limpie la varilla indicadora y vuelva a insertarla hasta el final.4
1
5
1
2
3
XVarilla indicadora planaXVarilla indicadora no plana de tipo A
XVarilla indicadora no plana de tipo B
Lado de medida
6
