2016 TOYOTA RAV4 Manual del propietario (in Spanish)

6498-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42A48S_(ES)

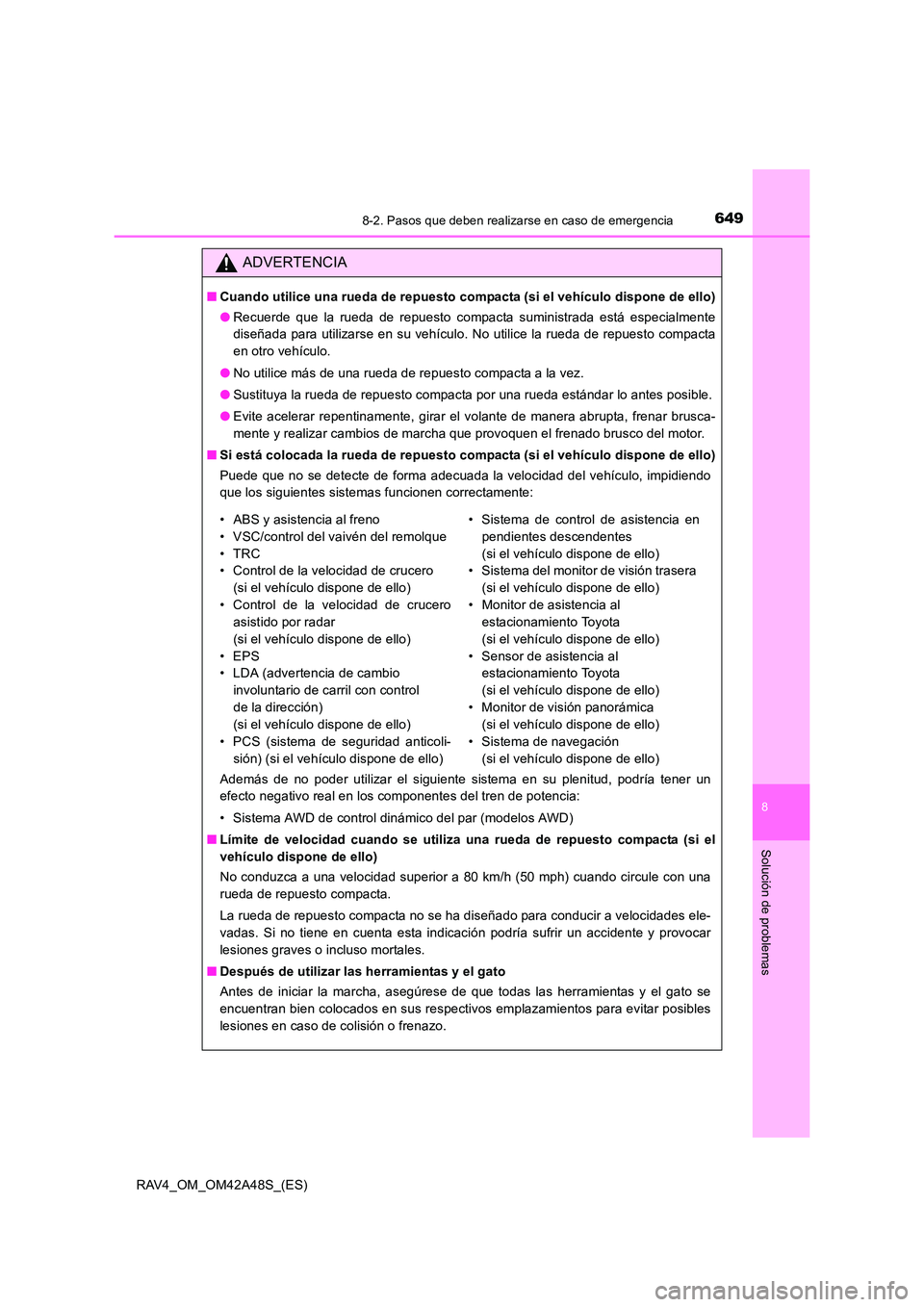

ADVERTENCIA
■Cuando utilice una rueda de repuesto compacta (si el vehículo dispone de ello)
●Recuerde que la rueda de repuesto compacta suministrada está especialmente
diseñada para utilizarse en su vehículo. No utilice la rueda de repuesto compacta
en otro vehículo.
● No utilice más de una rueda de repuesto compacta a la vez.
● Sustituya la rueda de repuesto compacta por una rueda estándar lo antes posible.
● Evite acelerar repentinamente, girar el volante de manera abrupta, frenar brusca-
mente y realizar cambios de marcha que provoquen el frenado brusco del motor.
■ Si está colocada la rueda de repuesto compacta (si el vehículo dispone de ello)
Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo
que los siguientes sistemas funcionen correctamente:
Además de no poder utilizar el siguiente sistema en su plenitud, podría tener un
efecto negativo real en los componentes del tren de potencia:
• Sistema AWD de control dinámico del par (modelos AWD)
■ Límite de velocidad cuando se utiliza una rueda de repuesto compacta (si el
vehículo dispone de ello)
No conduzca a una velocidad superior a 80 km/h (50 mph) cuando circule con una
rueda de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades ele-
vadas. Si no tiene en cuenta esta indicación podría sufrir un accidente y provocar
lesiones graves o incluso mortales.
■ Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se
encuentran bien colocados en sus respectivos emplazamientos para evitar posibles
lesiones en caso de colisión o frenazo.
• ABS y asistencia al freno
• VSC/control del vaivén del remolque
•TRC
• Control de la velocidad de crucero
(si el vehículo dispone de ello)
• Control de la velocidad de crucero asistido por radar
(si el vehículo dispone de ello)
•EPS
• LDA (advertencia de cambio involuntario de carril con control
de la dirección)
(si el vehículo dispone de ello)
• PCS (sistema de seguridad anticoli- sión) (si el vehículo dispone de ello) • Sistema de control de asistencia en
pendientes descendentes
(si el vehículo dispone de ello)
• Sistema del monitor de visión trasera
(si el vehículo dispone de ello)
• Monitor de asistencia al estacionamiento Toyota
(si el vehículo dispone de ello)
• Sensor de asistencia al estacionamiento Toyota
(si el vehículo dispone de ello)
• Monitor de visión panorámica (si el vehículo dispone de ello)
• Sistema de navegación (si el vehículo dispone de ello)

6508-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A48S_(ES)

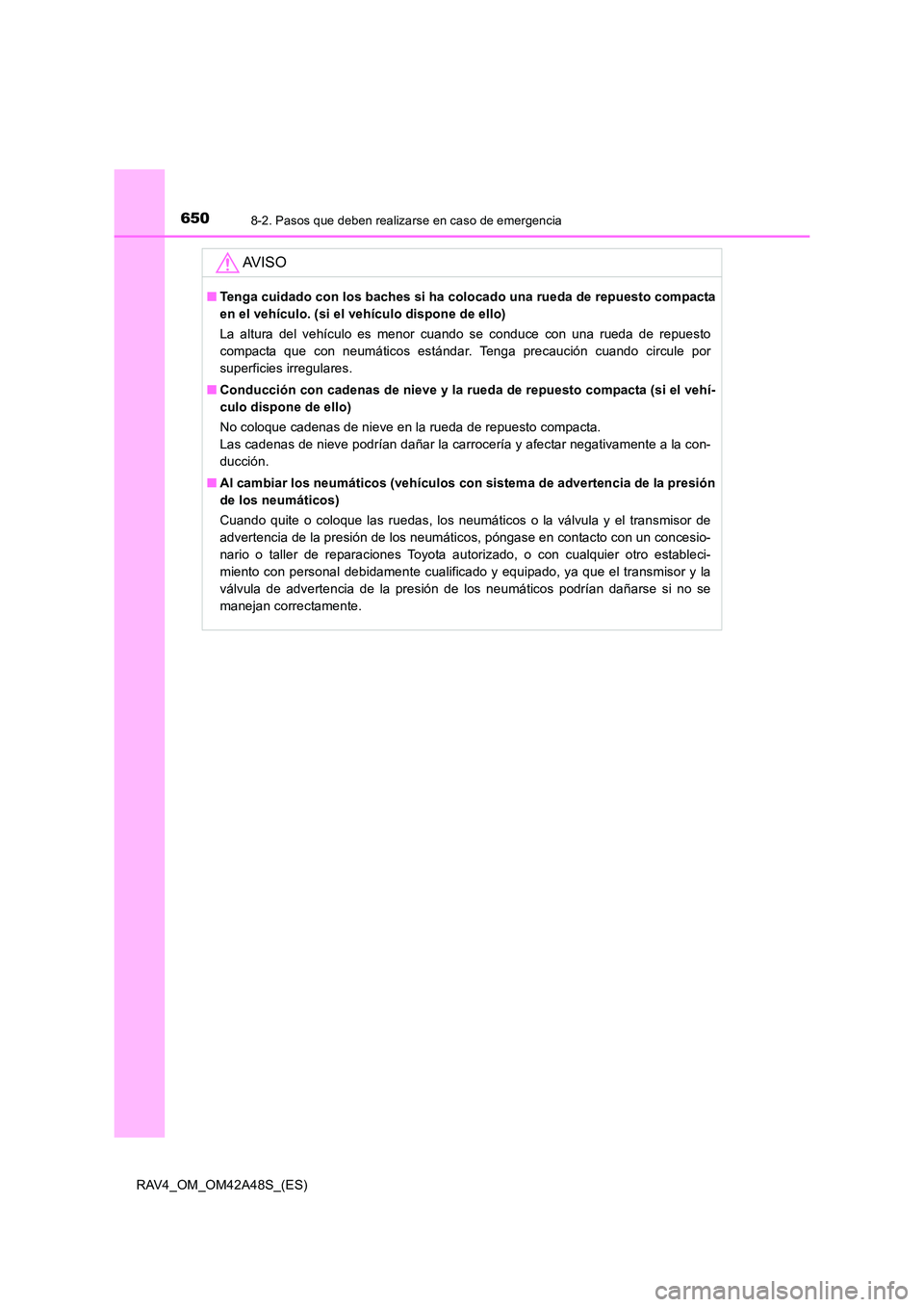

AV I S O
■Tenga cuidado con los baches si ha colocado una rueda de repuesto compacta
en el vehículo. (si el vehículo dispone de ello)
La altura del vehículo es menor cuando se conduce con una rueda de repuesto
compacta que con neumáticos estándar. Tenga precaución cuando circule por
superficies irregulares.
■ Conducción con cadenas de nieve y la rueda de repuesto compacta (si el vehí-
culo dispone de ello)
No coloque cadenas de nieve en la rueda de repuesto compacta.
Las cadenas de nieve podrían dañar la carrocería y afectar negativamente a la con-
ducción.
■ Al cambiar los neumáticos (vehículos con sistema de advertencia de la presión
de los neumáticos)
Cuando quite o coloque las ruedas, los neumáticos o la válvula y el transmisor de
advertencia de la presión de los neumáticos, póngase en contacto con un concesio-
nario o taller de reparaciones Toyota autorizado, o con cualquier otro estableci-
miento con personal debidamente cualificado y equipado, ya que el transmisor y la
válvula de advertencia de la presión de los neumáticos podrían dañarse si no se
manejan correctamente.

6518-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42A48S_(ES)
En caso de pinchazo (vehículos sin rueda de
repuesto)
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P (vehículos con transmisión automá-
tica o Multidrive) o en N (vehículos con transmisión manual).
● Pare el motor.
● Encienda los intermitentes de emergencia. ( →P. 592)
● Para vehículos con puerta del maletero eléctrica: Desconecte el sistema
de la puerta del maletero eléctrica. ( →P. 146)
El vehículo no está equipado con una rueda de repuesto. Sin embargo,
cuenta con un kit de emergencia de reparación de pinchazos. Un pin-
chazo causado por un clavo o un tornillo atrapado en la banda de roda-
dura del neumático se puede reparar de manera provisional con el kit
de emergencia de reparación de pinchazos.
ADVERTENCIA
■ En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.
Conducir con un neumático desinflado puede provocar una ranura longitudinal a lo
largo de la circunferencia de la cara lateral. En tal caso, el neumático puede reventar
al usar un kit de reparación.
Antes de proceder a la reparación del vehículo

6528-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A48S_(ES)
*1: Se puede colocar junto con el kit de emergencia de reparación de pinchazos
*2: Extracción del gato (→P. 640)
*3: Utilización del gato ( →P. 642)

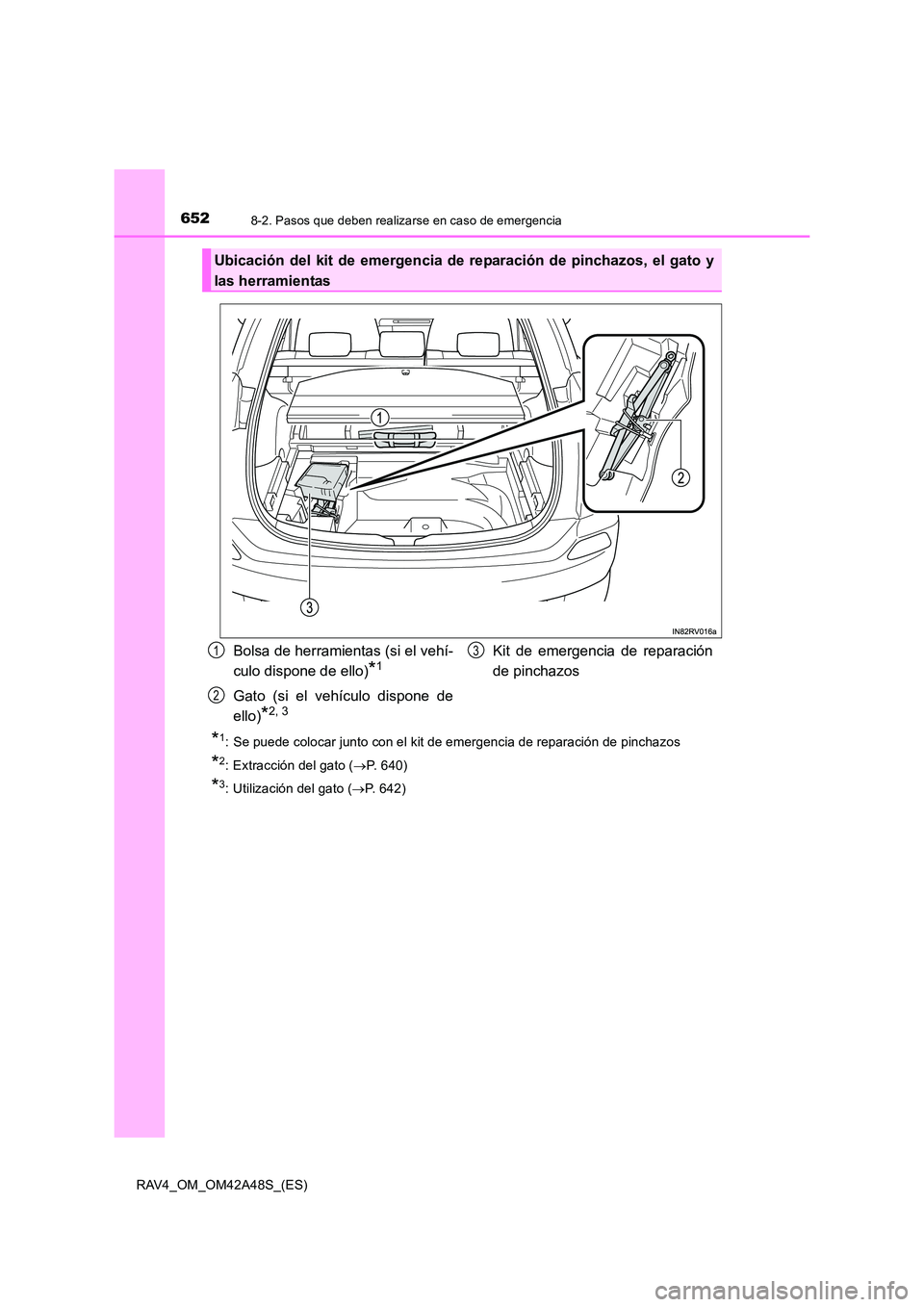

Ubicación del kit de emergencia de re paración de pinchazos, el gato y
las herramientas
Bolsa de herramientas (si el vehí-
culo dispone de ello)
*1
Gato (si el vehículo dispone de
ello)
*2, 3
Kit de emergencia de reparación
de pinchazos1
2
3

6538-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42A48S_(ES)

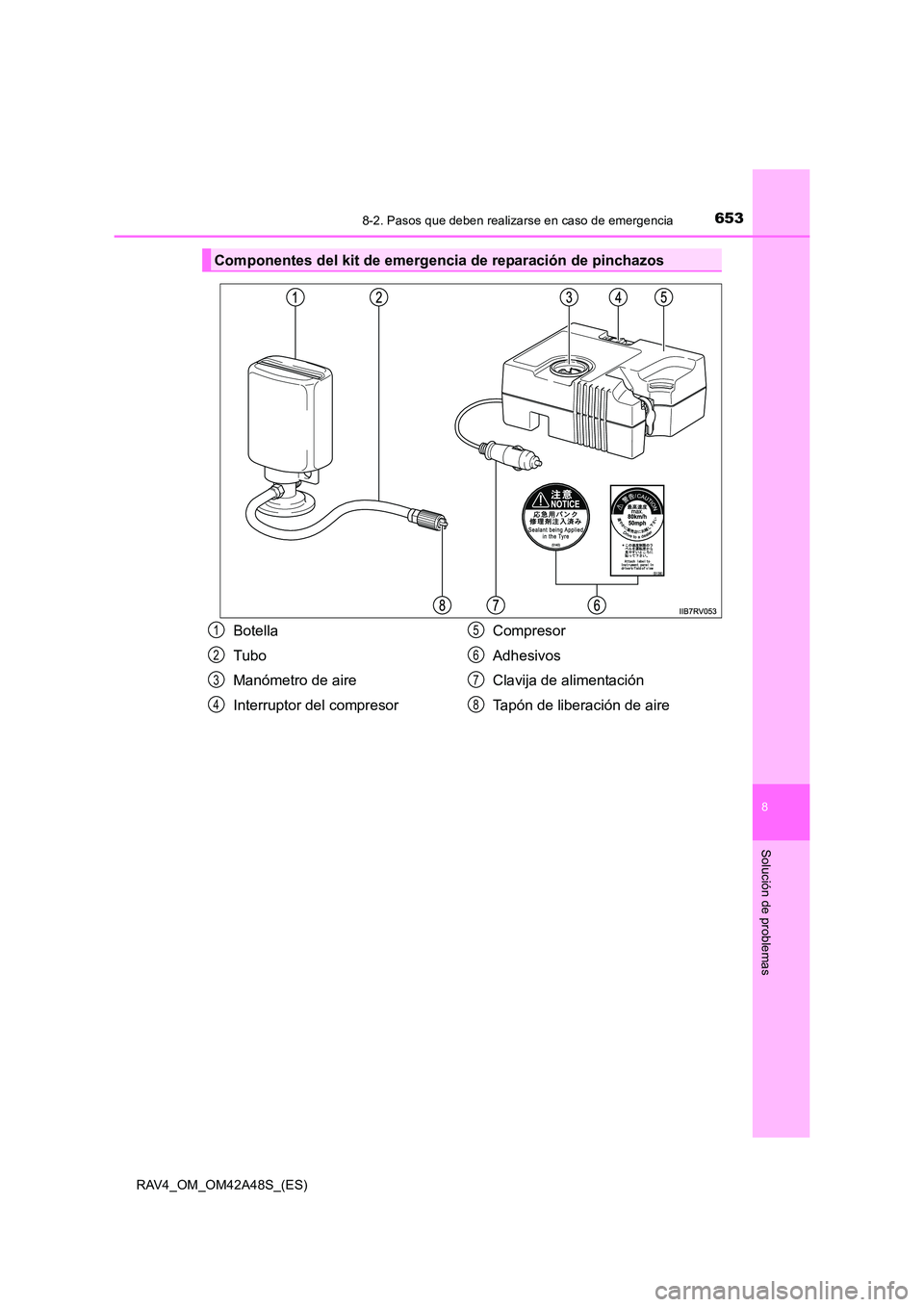

Componentes del kit de emergencia de reparación de pinchazos
Botella
Tubo
Manómetro de aire
Interruptor del compresorCompresor
Adhesivos
Clavija de alimentación
Tapón de liberación de aire1
2
3
4
5
6
7
8

6548-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A48S_(ES)

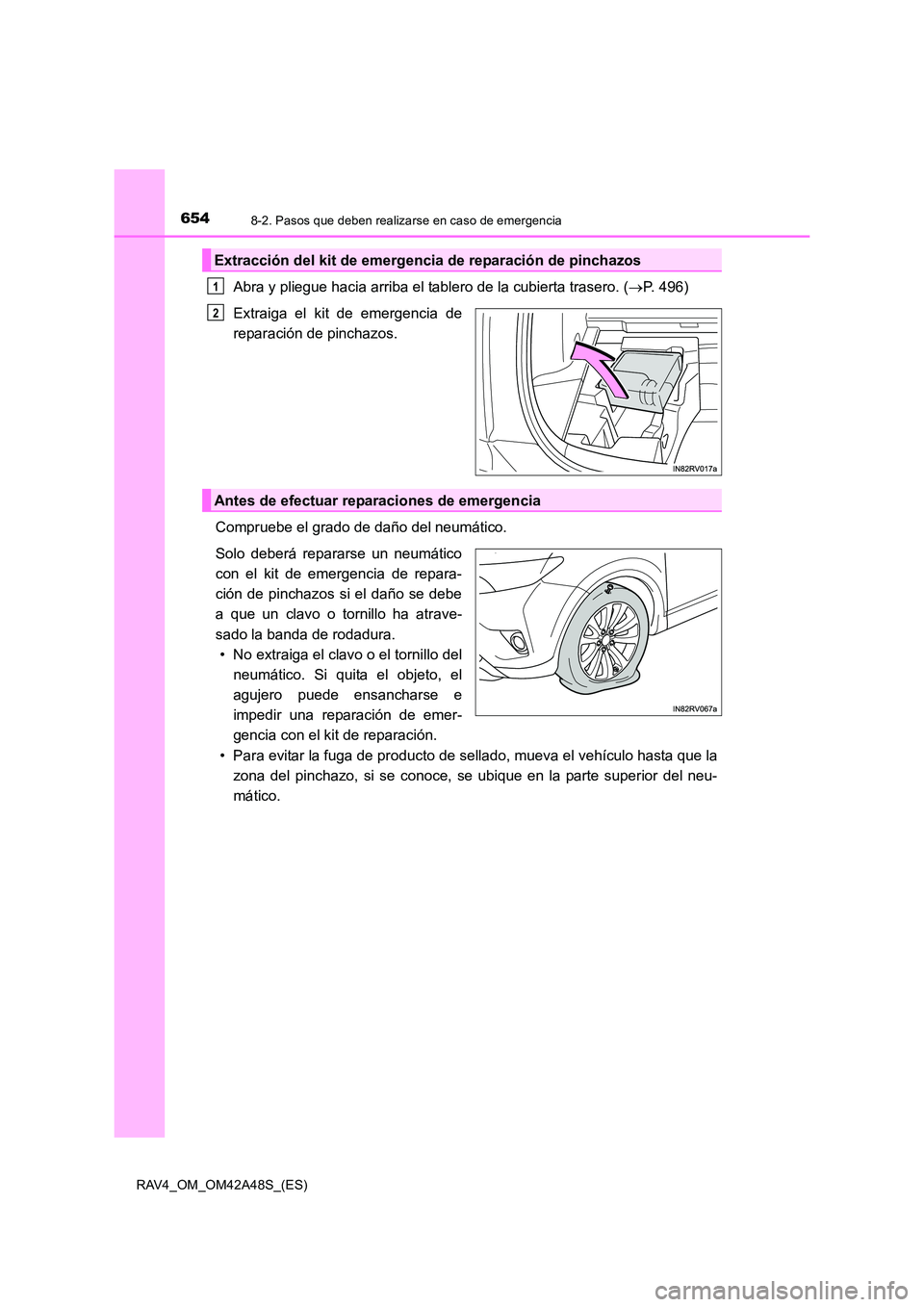

Abra y pliegue hacia arriba el tablero de la cubierta trasero. (→P. 496)
Extraiga el kit de emergencia de
reparación de pinchazos.
Compruebe el grado de daño del neumático.
Solo deberá repararse un neumático
con el kit de emergencia de repara-
ción de pinchazos si el daño se debe
a que un clavo o tornillo ha atrave-
sado la banda de rodadura. • No extraiga el clavo o el tornillo del neumático. Si quita el objeto, el
agujero puede ensancharse e
impedir una reparación de emer-
gencia con el kit de reparación.
• Para evitar la fuga de producto de sellado, mueva el vehículo hasta que la zona del pinchazo, si se conoce, se ubique en la parte superior del neu-
mático.
Extracción del kit de emergencia de reparación de pinchazos
1
2
Antes de efectuar reparaciones de emergencia

6558-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42A48S_(ES)

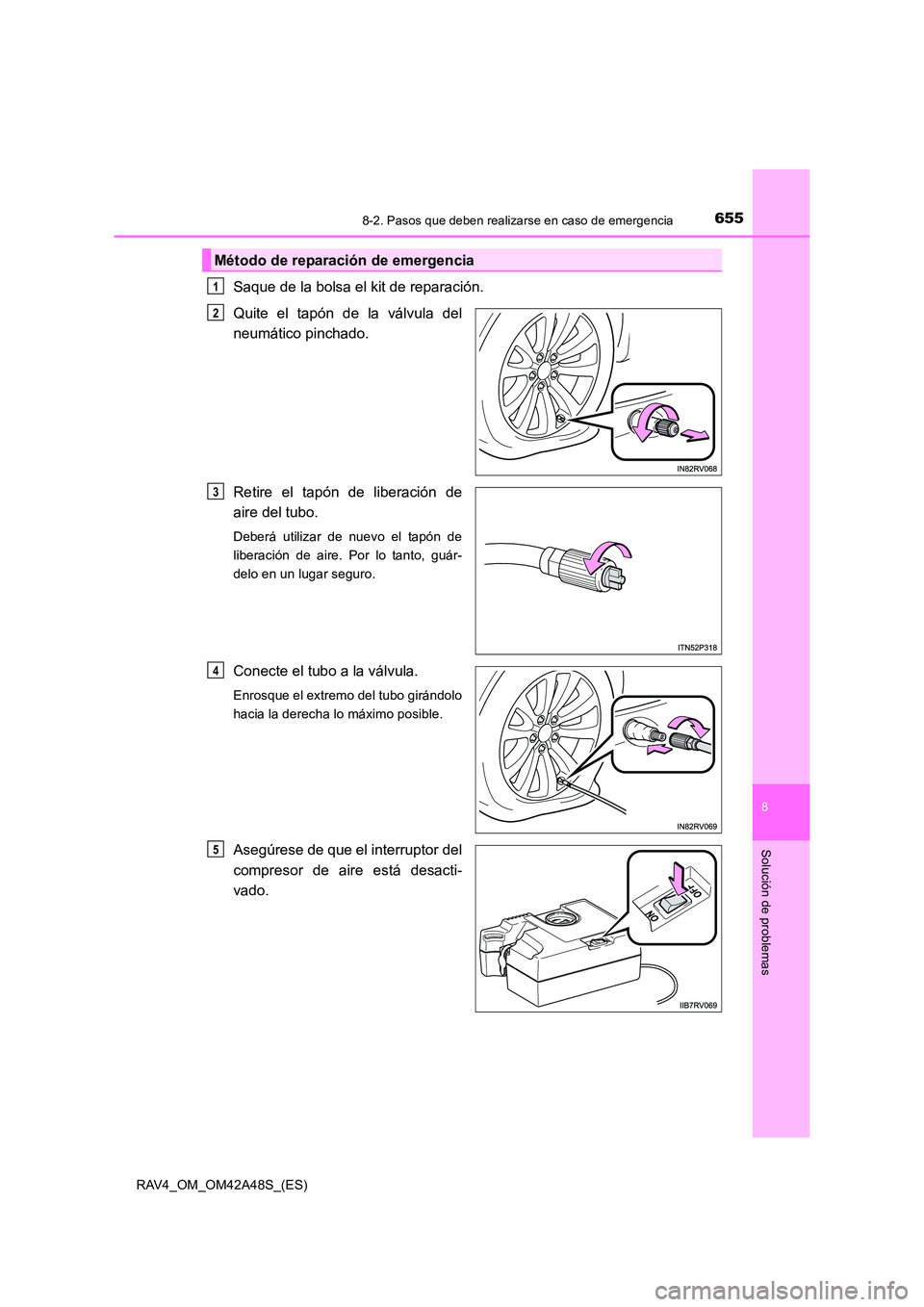

Saque de la bolsa el kit de reparación.
Quite el tapón de la válvula del
neumático pinchado.
Retire el tapón de liberación de
aire del tubo.
Deberá utilizar de nuevo el tapón de
liberación de aire. Por lo tanto, guár-
delo en un lugar seguro.
Conecte el tubo a la válvula.
Enrosque el extremo del tubo girándolo
hacia la derecha lo máximo posible.
Asegúrese de que el interruptor del
compresor de aire está desacti-
vado.
Método de reparación de emergencia
1
2
3
4
5

6568-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A48S_(ES)

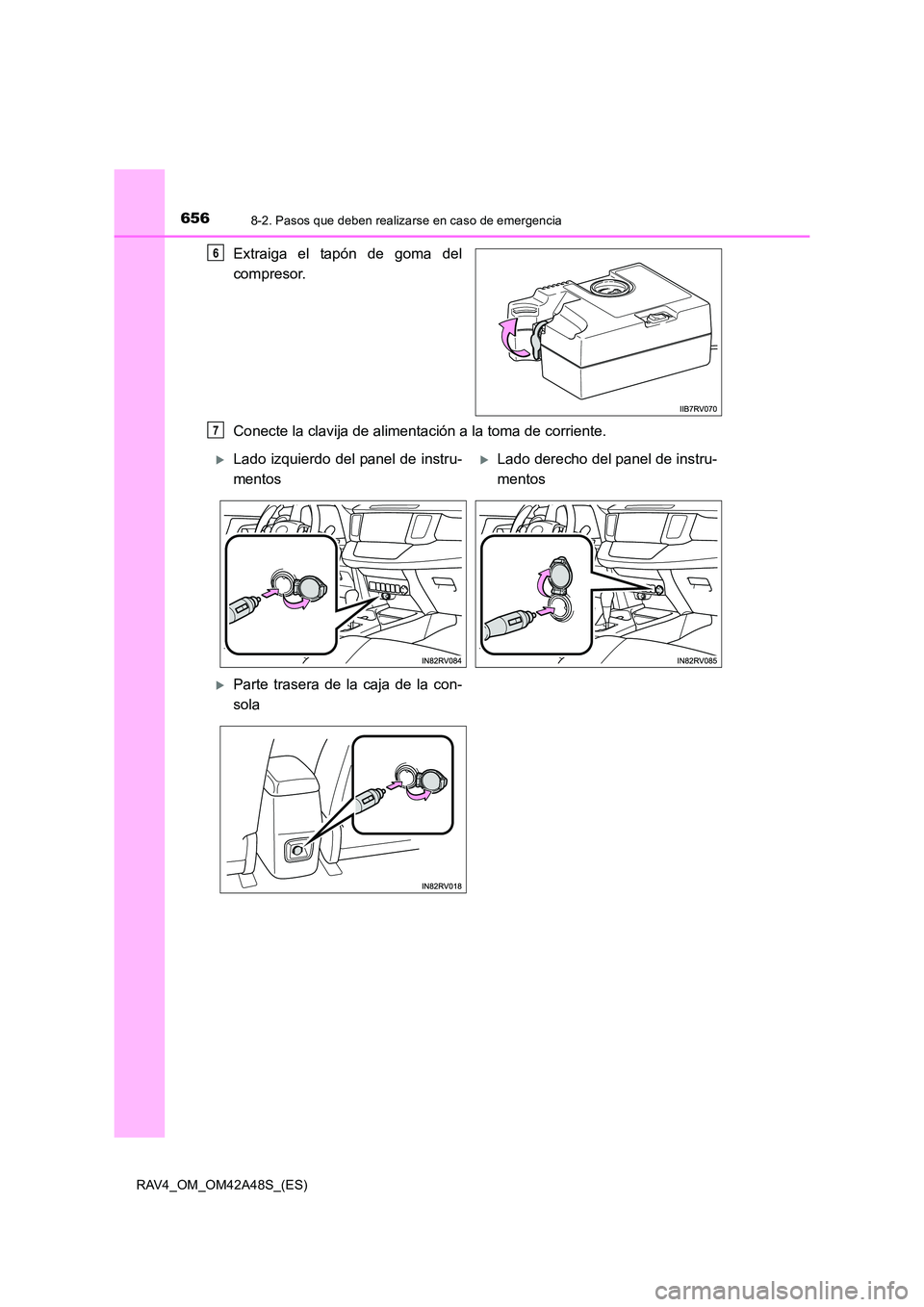

Extraiga el tapón de goma del
compresor.
Conecte la clavija de alimentación a la toma de corriente.6
7
XLado izquierdo del panel de instru-
mentosXLado derecho del panel de instru-
mentos
XParte trasera de la caja de la con-
sola
