2016 TOYOTA RAV4 Manual del propietario (in Spanish)

411-1. Para una utilización segura
1
RAV4_OM_OM42A48S_(ES)
Seguridad de los pasajeros y del vehículo
Empuje el anclaje de hombro del
cinturón de seguridad hacia abajo
mientras pulsa el botón de desblo-
queo.
Empuje el anclaje de hombro del
cinturón de seguridad hacia arriba.
Desplace el dispositivo de ajuste de la
altura hacia arriba y hacia abajo según
sea necesario hasta que oiga un clic.
La función de los pretensores es
sujetar rápidamente a los ocupantes
retrayendo los cinturones de seguri-
dad en determinados tipos de colisión
frontal o lateral grave.
Los pretensores no se activan en caso
de impactos delanteros leves, impac-
tos laterales leves, impactos traseros o
volcado del vehículo.
Ajuste de la altura del anclaje de hombro del cinturón de seguridad
(asientos delanteros)
1
2
Pretensores de los cinturones de seguridad (asientos delanteros)

421-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)
■Retractor con bloqueo de emergencia (ELR)
El retractor bloquea el cinturón de seguridad en caso de frenazo o colisión. También
se puede bloquear si se inclina demasiado rápido hacia delante. Un movimiento lento
y suave le permitirá extender el cinturón de seguridad y le dejará moverse con liber-
tad.
■ Uso del cinturón de seguridad con niños
En principio, los cinturones de seguridad del vehículo están diseñados para personas
adultas.
●Utilice un sistema de sujeción para niños adecuado para la edad del niño hasta que
este alcance un tamaño suficiente como para llevar puesto correctamente el cinturón
de seguridad del vehículo. ( →P. 6 1 )
● Cuando el niño sea lo suficientemente grande como para llevar puesto correcta-
mente el cinturón de seguridad del vehículo, siga las instrucciones acerca del uso
del cinturón de seguridad. ( →P. 3 8 )
■ Sustitución del cinturón tras la activación del pretensor
Si el vehículo se ve implicado en varias colisiones, el pretensor se activará en la pri-
mera colisión, pero no en la segunda y posteriores.
■ Normas sobre el uso del cinturón de seguridad
Si existen normas sobre el uso del cinturón de seguridad en el país donde reside, pón-
gase en contacto con un concesionario o taller de reparaciones Toyota autorizado, o
con cualquier otro establecimiento con personal debidamente cualificado y equipado,
para la sustitución o instalación de los cinturones de seguridad.
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución para reducir el riesgo de lesio-
nes en caso de frenazo, viraje brusco o accidente.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
■Utilización de los cinturones de seguridad
●Asegúrese de que todos los pasajeros llevan puesto el cinturón de seguridad.
● Lleve siempre el cinturón de seguridad bien puesto.
● El cinturón de seguridad debe ser utilizado siempre por una sola persona. No uti-
lice un cinturón de seguridad para más de una persona a la vez, aunque sean
niños.
● Toyota recomienda sentar a los niños en el asiento trasero y utilizar siempre un cin-
turón de seguridad y/o un sistema de sujeción para niños apropiados.
● Si desea lograr una posición correcta del asiento, no lo recline más de lo estricta-
mente necesario. El cinturón de seguridad es más eficaz cuando los ocupantes
están sentados erguidos y bien apoyados en los respaldos.
● El cinturón de hombro debe ir por encima del brazo.
● Lleve siempre el cinturón de seguridad bajo y ceñido a las caderas.

431-1. Para una utilización segura
1
RAV4_OM_OM42A48S_(ES)
Seguridad de los pasajeros y del vehículo

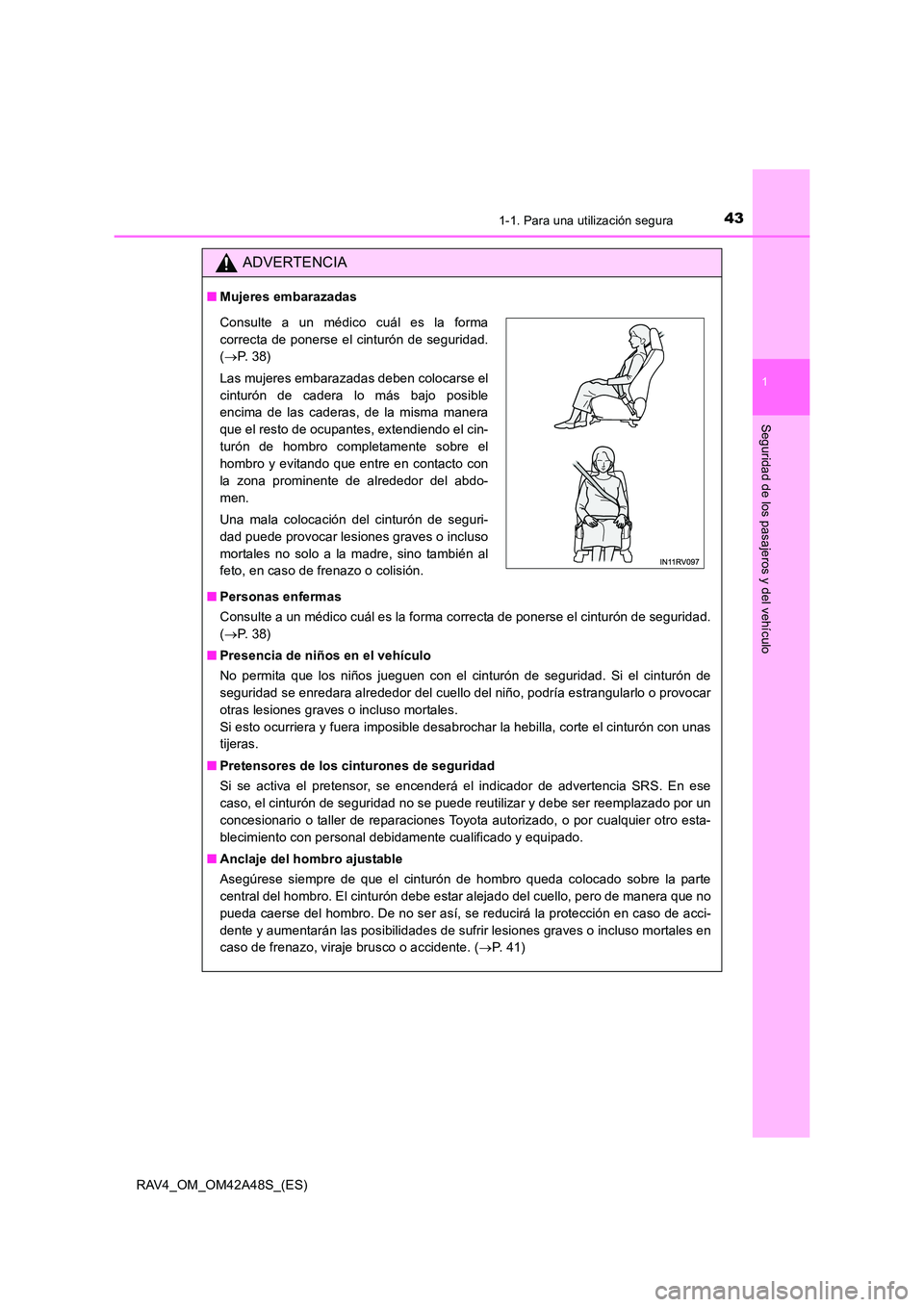

ADVERTENCIA
■Mujeres embarazadas
■ Personas enfermas
Consulte a un médico cuál es la forma correcta de ponerse el cinturón de seguridad.
(→ P. 38)
■ Presencia de niños en el vehículo
No permita que los niños jueguen con el cinturón de seguridad. Si el cinturón de
seguridad se enredara alrededor del cuello del niño, podría estrangularlo o provocar
otras lesiones graves o incluso mortales.
Si esto ocurriera y fuera imposible desabrochar la hebilla, corte el cinturón con unas
tijeras.
■ Pretensores de los cinturones de seguridad
Si se activa el pretensor, se encenderá el indicador de advertencia SRS. En ese
caso, el cinturón de seguridad no se puede reutilizar y debe ser reemplazado por un
concesionario o taller de reparaciones Toyota autorizado, o por cualquier otro esta-
blecimiento con personal debidamente cualificado y equipado.
■ Anclaje del hombro ajustable
Asegúrese siempre de que el cinturón de hombro queda colocado sobre la parte
central del hombro. El cinturón debe estar alejado del cuello, pero de manera que no
pueda caerse del hombro. De no ser así, se reducirá la protección en caso de acci-
dente y aumentarán las posibilidades de sufrir lesiones graves o incluso mortales en
caso de frenazo, viraje brusco o accidente. ( →P. 41)
Consulte a un médico cuál es la forma
correcta de ponerse el cinturón de seguridad.
(→ P. 38)
Las mujeres embarazadas deben colocarse el
cinturón de cadera lo más bajo posible
encima de las caderas, de la misma manera
que el resto de ocupantes, extendiendo el cin-
turón de hombro completamente sobre el
hombro y evitando que entre en contacto con
la zona prominente de alrededor del abdo-
men.
Una mala colocación del cinturón de seguri-
dad puede provocar lesiones graves o incluso
mortales no solo a la madre, sino también al
feto, en caso de frenazo o colisión.

441-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
■Cinturones de seguridad estropeados o desgastados
●Para evitar que se estropeen los cinturones de seguridad, procure que no se que-
den atrapados en la puerta ni el cinturón, ni la lengüeta ni la hebilla.
● Inspeccione periódicamente los cinturones de seguridad. Compruebe que no hay
cortes, flecos ni piezas sueltas. Si se estropea un cinturón de seguridad, no lo uti-
lice hasta que no lo haya sustituido. Si el cinturón de seguridad está estropeado,
no protegerá al ocupante de posibles lesiones graves o incluso mortales.
● Asegúrese de que el cinturón y la lengüeta estén encajados, y de que el cinturón
no esté retorcido.
Si el cinturón de seguridad no funciona correctamente, póngase en contacto inme-
diatamente con un concesionario o taller de reparaciones Toyota autorizado, o con
cualquier otro establecimiento con personal debidamente cualificado y equipado.
● Si el vehículo ha sufrido un accidente grave, sustituya el conjunto del asiento,
incluidos los cinturones de seguridad, aunque no se aprecien daños evidentes.
● No intente montar, quitar, modificar, desmontar ni desechar usted mismo los cintu-
rones de seguridad. Para cualquier reparación que sea necesaria, lleve el vehículo
a un concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado. Una mala mani-
pulación del pretensor puede impedir su correcto funcionamiento, con el consi-
guiente riesgo de lesiones graves o incluso mortales.
■ Cuando utilice el cinturón de seguridad del asiento trasero central
No utilice el cinturón de seguridad del asiento
trasero central con cualquiera de las hebillas
desabrochadas. Si solo abrocha una de las
hebillas, corre el riesgo de sufrir lesiones gra-
ves o incluso mortales en caso de frenazo,
viraje brusco o accidente.

451-1. Para una utilización segura
1
Seguridad de los pasajeros y del vehículo
RAV4_OM_OM42A48S_(ES)

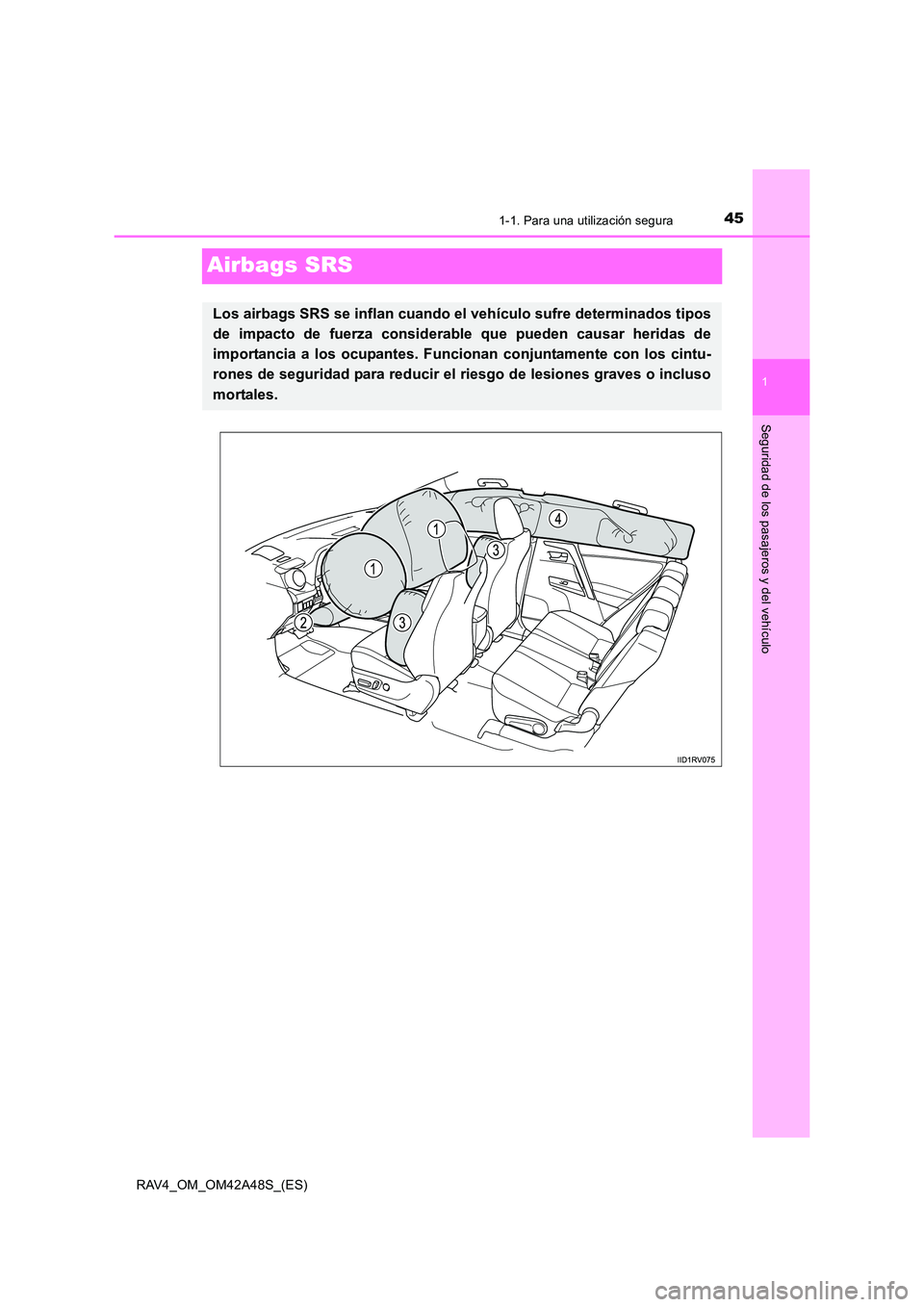

Airbags SRS
Los airbags SRS se inflan cuando el vehículo sufre determinados tipos
de impacto de fuerza considerable que pueden causar heridas de
importancia a los ocupantes. Funcionan conjuntamente con los cintu-
rones de seguridad para reducir el riesgo de lesiones graves o incluso
mortales.

461-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)

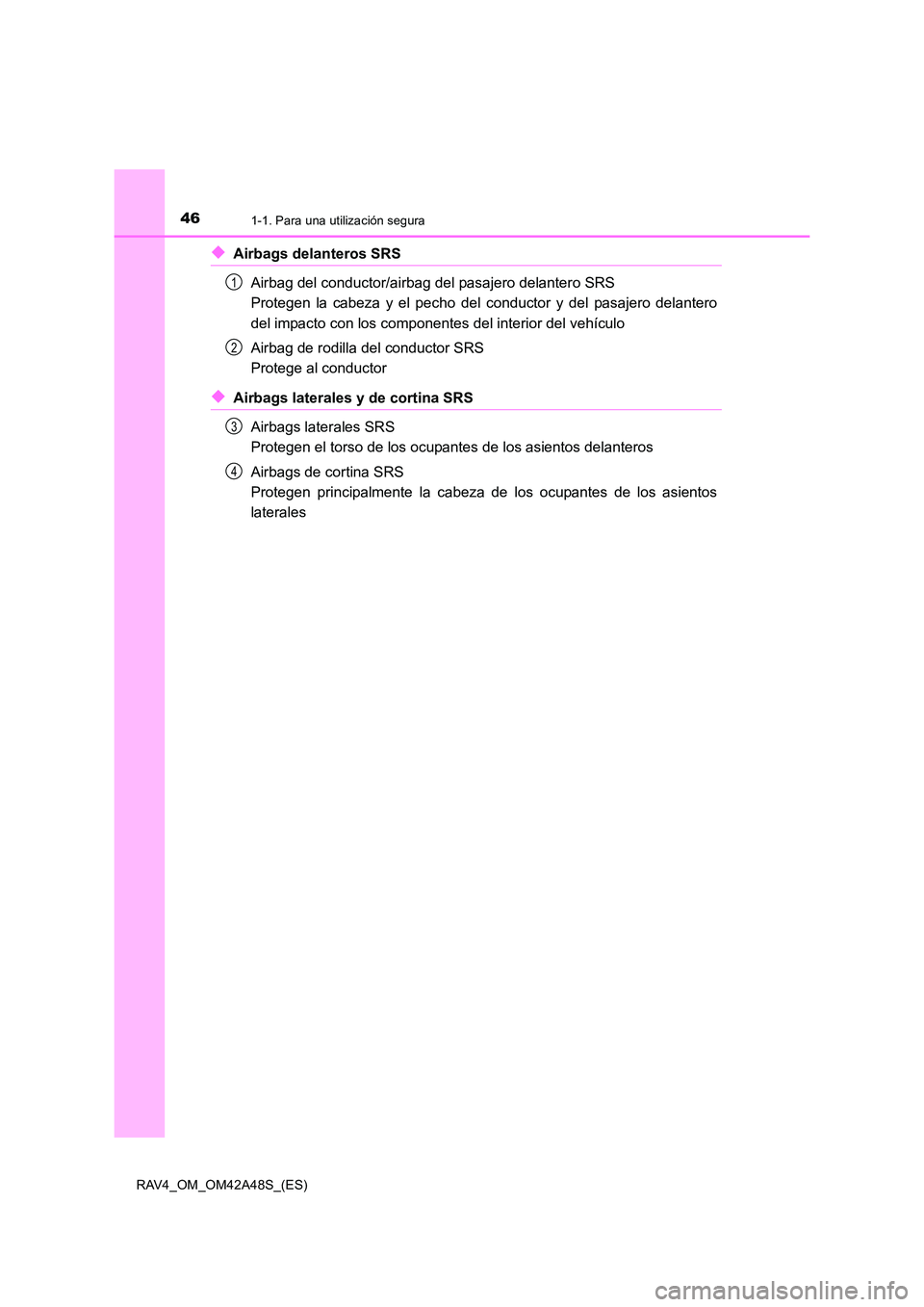

◆Airbags delanteros SRSAirbag del conductor/airbag del pasajero delantero SRS
Protegen la cabeza y el pecho del conductor y del pasajero delantero
del impacto con los componentes del interior del vehículo
Airbag de rodilla del conductor SRS
Protege al conductor
◆Airbags laterales y de cortina SRSAirbags laterales SRS
Protegen el torso de los ocupantes de los asientos delanteros
Airbags de cortina SRS
Protegen principalmente la cabeza de los ocupantes de los asientos
laterales
1
2
3
4

471-1. Para una utilización segura
1
RAV4_OM_OM42A48S_(ES)
Seguridad de los pasajeros y del vehículo

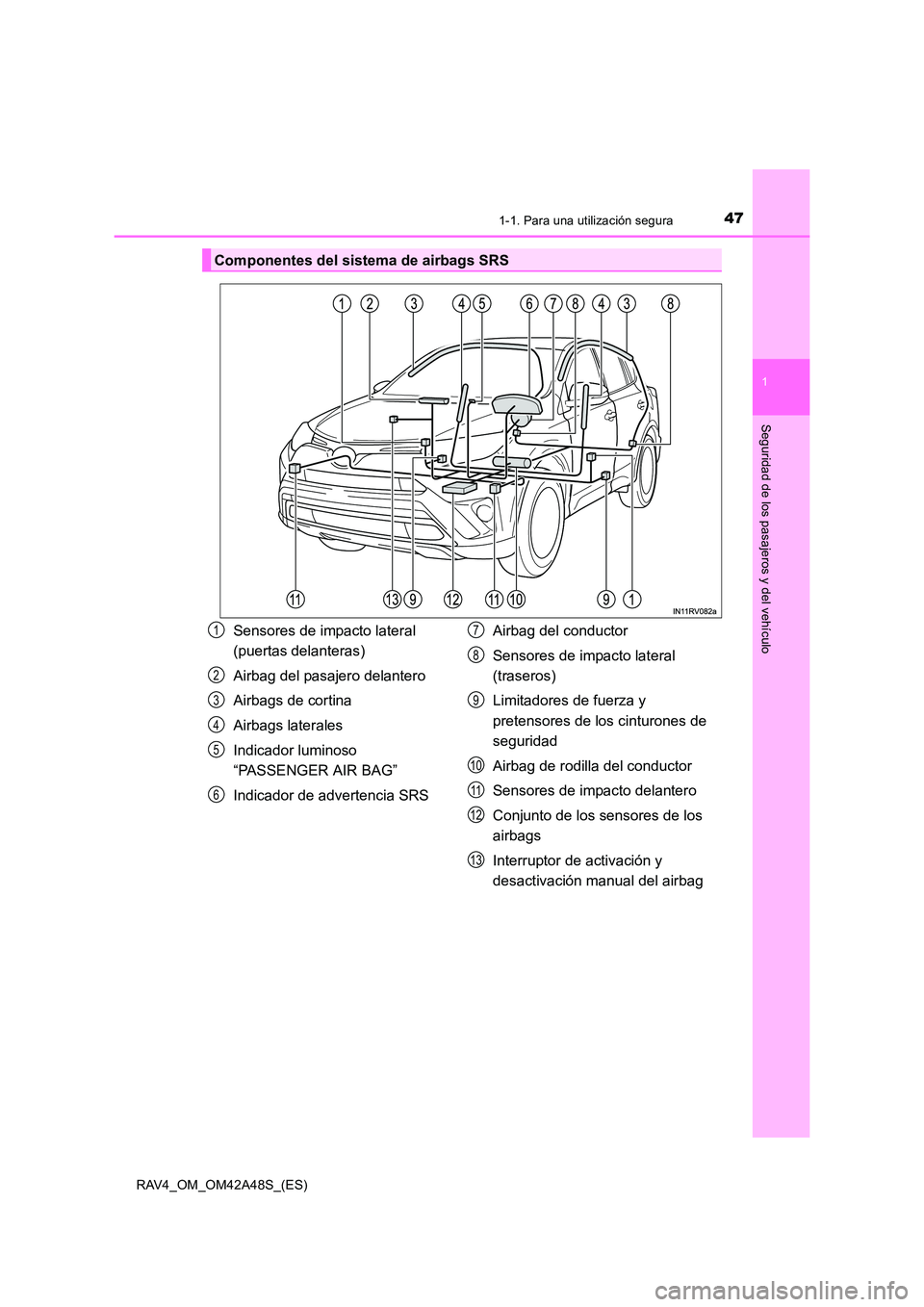

Componentes del sistema de airbags SRS
Sensores de impacto lateral
(puertas delanteras)
Airbag del pasajero delantero
Airbags de cortina
Airbags laterales
Indicador luminoso
“PASSENGER AIR BAG”
Indicador de advertencia SRSAirbag del conductor
Sensores de impacto lateral
(traseros)
Limitadores de fuerza y
pretensores de los cinturones de
seguridad
Airbag de rodilla del conductor
Sensores de impacto delantero
Conjunto de los sensores de los
airbags
Interruptor de activación y
desactivación manual del airbag1
2
3
4
5
6
7
8
9
10
11
12
13

481-1. Para una utilización segura
RAV4_OM_OM42A48S_(ES)
Los componentes principales del sistema de airbags SRS se muestran en la
ilustración anterior. El conjunto de los sensores de los airbags controla el sis-
tema de airbags SRS. Cuando los airbags se despliegan, se produce una
reacción química en los infladores de los airbags que llena rápidamente los
airbags de un gas no tóxico, ayudando a limitar el movimiento de los ocupan-
tes.
ADVERTENCIA
■Precauciones relativas a los airbags SRS
Tenga en cuenta las siguientes medidas de precaución relativas a los airbags SRS.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
●Tanto el conductor como el resto de pasajeros del vehículo deben llevar bien abro-
chados los cinturones de seguridad.
Los airbags SRS son dispositivos adicionales que se usan con los cinturones de
seguridad.
● El airbag del conductor SRS se despliega con una fuerza considerable y puede
provocar lesiones graves o incluso mortales, especialmente si el conductor está
muy cerca del airbag.
La zona de riesgo del airbag del conductor abarca los primeros 50 - 75 mm (2 - 3 pul.)
de inflado; por este motivo, y para garantizar un margen de seguridad adecuado, se
recomienda dejar una separación con respecto al airbag de 250 mm (10 pul.). Esta
distancia se mide desde el centro del volante hasta el esternón del conductor. Si está
sentado a menos de 250 mm (10 pul.), puede cambiar la posición de conducción de
varias maneras:
• Mueva el asiento hacia atrás lo máximo posible, pero de forma que pueda
alcanzar los pedales cómodamente.
• Recline ligeramente el respaldo del asiento. Aunque el diseño de los vehículos varía, muchos conductores pueden situarse
a la distancia de 250 mm (10 pul.), incluso con el asiento del conductor comple-
tamente desplazado hacia delante, simplemente con reclinar un poco el res-
paldo del asiento. Si al reclinar el respaldo del asiento le resulta difícil ver la
carretera, use un cojín firme y antideslizante para elevarse o, si su vehículo lo
permite, eleve el asiento.
• Si el volante es ajustable, inclínelo hacia abajo. De esta manera, el airbag que-
dará dirigido hacia el pecho y no hacia la cabeza o el cuello.
El asiento debe ajustarse de la manera recomendada anteriormente, de forma
que le permita mantener el control de los pedales y el volante, así como la visibili-
dad de los controles del panel de instrumentos.
