2016 TOYOTA RAV4 Manual del propietario (in Spanish)

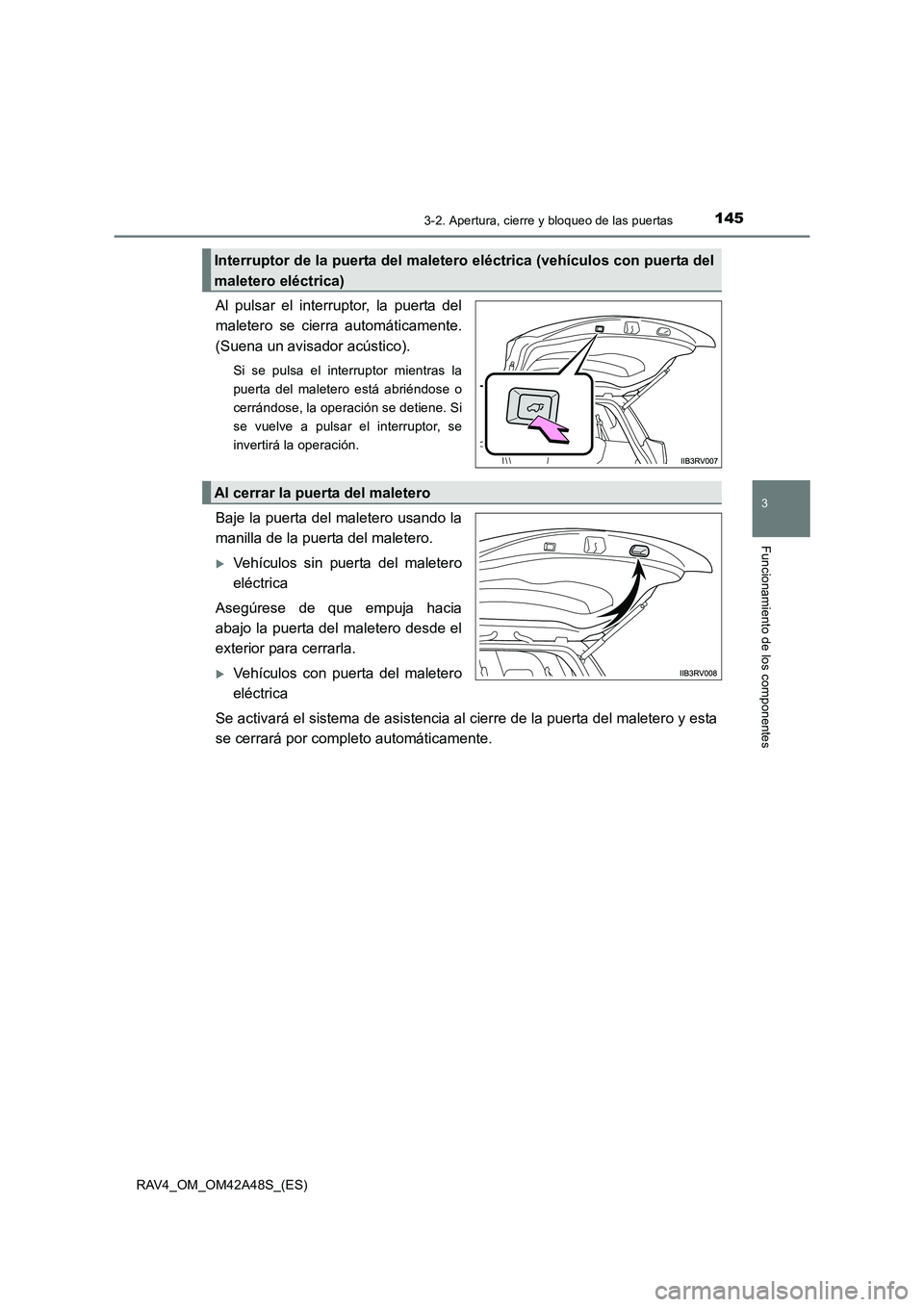

1453-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A48S_(ES)
Al pulsar el interruptor, la puerta del
maletero se cierra automáticamente.
(Suena un avisador acústico).
Si se pulsa el interruptor mientras la
puerta del maletero está abriéndose o
cerrándose, la operación se detiene. Si
se vuelve a pulsar el interruptor, se
invertirá la operación.
Baje la puerta del maletero usando la
manilla de la puerta del maletero.
XVehículos sin puerta del maletero
eléctrica
Asegúrese de que empuja hacia
abajo la puerta del maletero desde el
exterior para cerrarla.
XVehículos con puerta del maletero
eléctrica
Se activará el sistema de asistencia al cierre de la puerta del maletero y esta
se cerrará por completo automáticamente.
Interruptor de la puerta del maletero eléctrica (vehículos con puerta del
maletero eléctrica)
Al cerrar la puerta del maletero

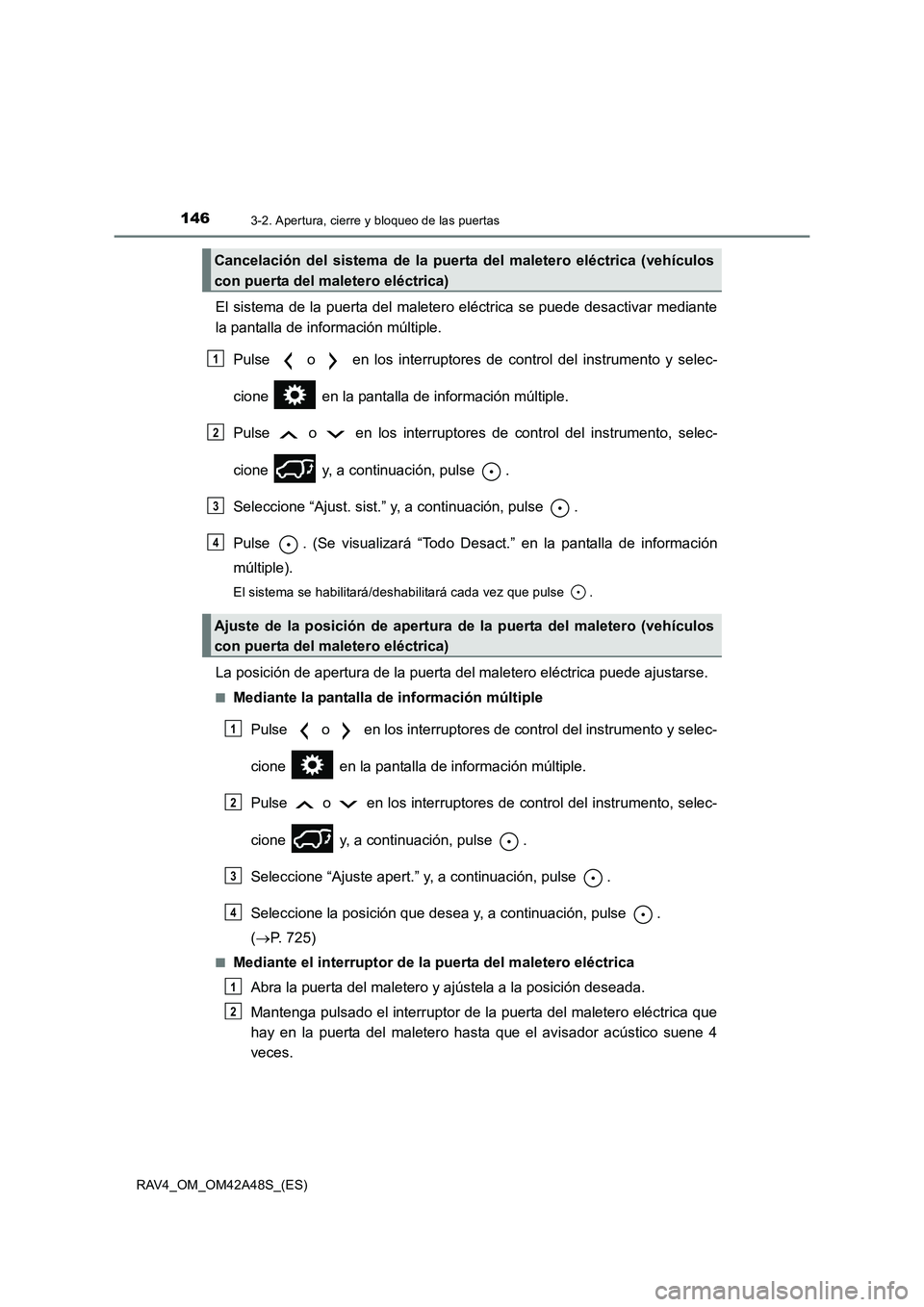

1463-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A48S_(ES)
El sistema de la puerta del maletero eléctrica se puede desactivar mediante
la pantalla de información múltiple.Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Ajust. sist.” y, a continuación, pulse .
Pulse . (Se visualizará “Todo Desact.” en la pantalla de información
múltiple).
El sistema se habilitará/deshabilitará cada vez que pulse .
La posición de apertura de la puerta del maletero eléctrica puede ajustarse.
■Mediante la pantalla de información múltiplePulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Ajuste apert.” y, a continuación, pulse .
Seleccione la posición que desea y, a continuación, pulse .
(→ P. 725)
■Mediante el interruptor de la puerta del maletero eléctrica
Abra la puerta del maletero y ajústela a la posición deseada.
Mantenga pulsado el interruptor de la puerta del maletero eléctrica que
hay en la puerta del maletero hasta que el avisador acústico suene 4
veces.
Cancelación del sistema de la puerta del maletero eléctrica (vehículos
con puerta del maletero eléctrica)
Ajuste de la posición de apertura de la puerta del maletero (vehículos
con puerta del maletero eléctrica)
1
2
3
4
1
2
3
4
1
2

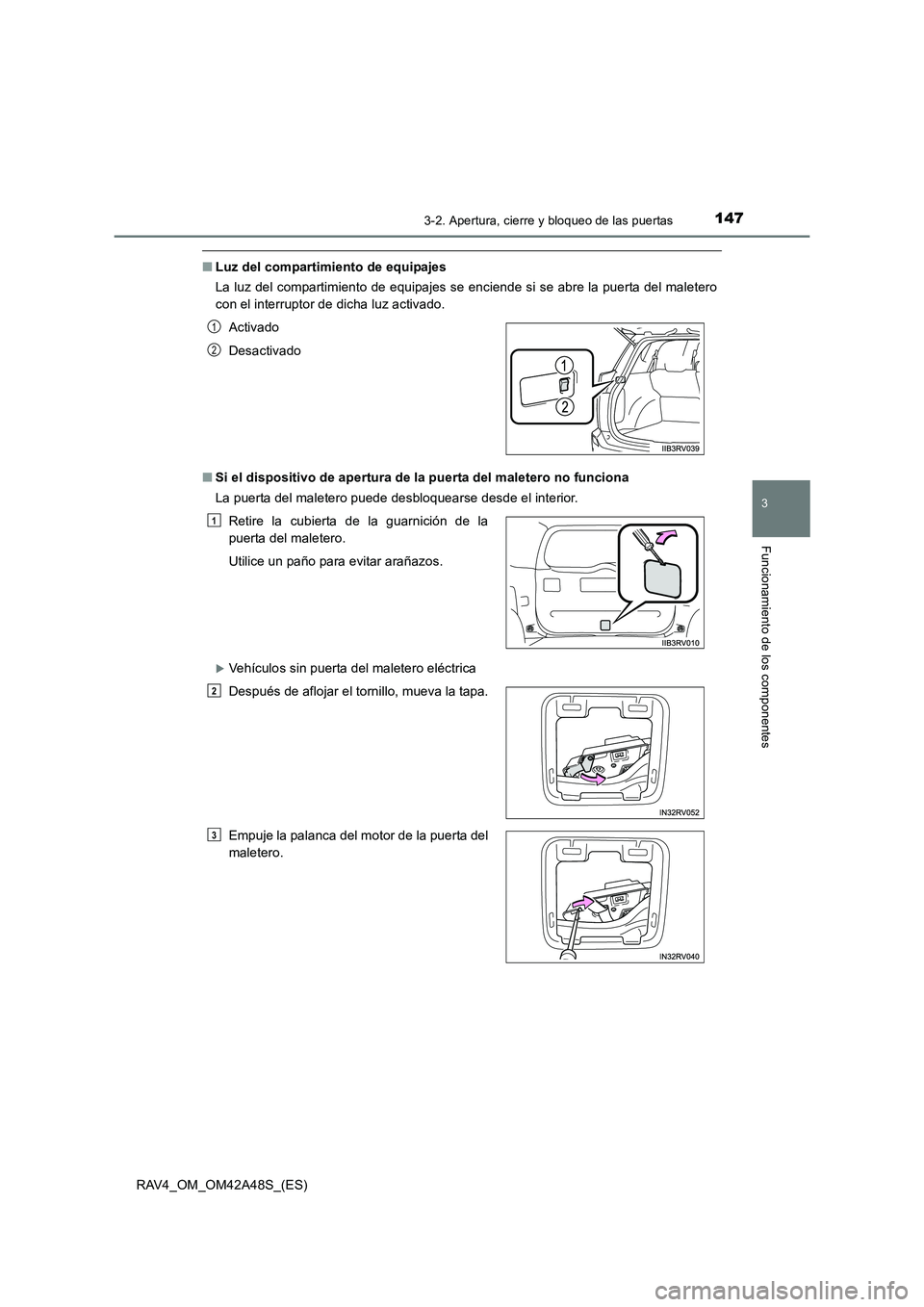

1473-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A48S_(ES)
■Luz del compartimiento de equipajes
La luz del compartimiento de equipajes se enciende si se abre la puerta del maletero
con el interruptor de dicha luz activado.
■ Si el dispositivo de apertura de la puerta del maletero no funciona
La puerta del maletero puede desbloquearse desde el interior.
XVehículos sin puerta del maletero eléctrica Activado
Desactivado
Retire la cubierta de la guarnición de la
puerta del maletero.
Utilice un paño para evitar arañazos.
Después de aflojar el tornillo, mueva la tapa.
Empuje la palanca del motor de la puerta del
maletero.
1
2
1
2
3

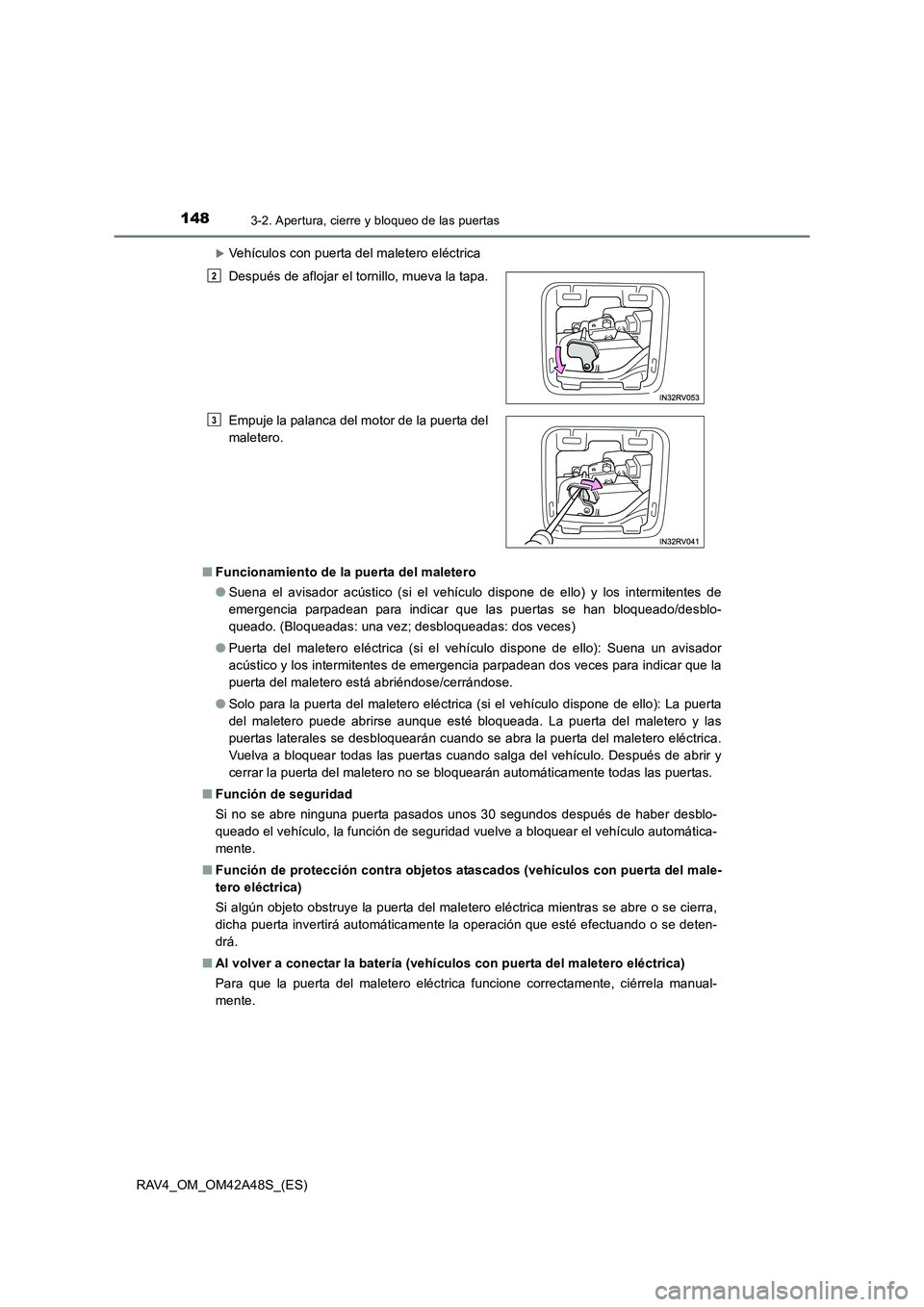

1483-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A48S_(ES)
XVehículos con puerta del maletero eléctrica
■ Funcionamiento de la puerta del maletero
●Suena el avisador acústico (si el vehículo dispone de ello) y los intermitentes de
emergencia parpadean para indicar que las puertas se han bloqueado/desblo-
queado. (Bloqueadas: una vez; desbloqueadas: dos veces)
● Puerta del maletero eléctrica (si el vehículo dispone de ello): Suena un avisador
acústico y los intermitentes de emergencia parpadean dos veces para indicar que la
puerta del maletero está abriéndose/cerrándose.
● Solo para la puerta del maletero eléctrica (si el vehículo dispone de ello): La puerta
del maletero puede abrirse aunque esté bloqueada. La puerta del maletero y las
puertas laterales se desbloquearán cuando se abra la puerta del maletero eléctrica.
Vuelva a bloquear todas las puertas cuando salga del vehículo. Después de abrir y
cerrar la puerta del maletero no se bloquearán automáticamente todas las puertas.
■ Función de seguridad
Si no se abre ninguna puerta pasados unos 30 segundos después de haber desblo-
queado el vehículo, la función de seguridad vuelve a bloquear el vehículo automática-
mente.
■ Función de protección contra objetos atascados (vehículos con puerta del male-
tero eléctrica)
Si algún objeto obstruye la puerta del maletero eléctrica mientras se abre o se cierra,
dicha puerta invertirá automáticamente la operación que esté efectuando o se deten-
drá.
■ Al volver a conectar la batería (vehículos con puerta del maletero eléctrica)
Para que la puerta del maletero eléctrica funcione correctamente, ciérrela manual-
mente.Después de aflojar el tornillo, mueva la tapa.
Empuje la palanca del motor de la puerta del
maletero.
2
3

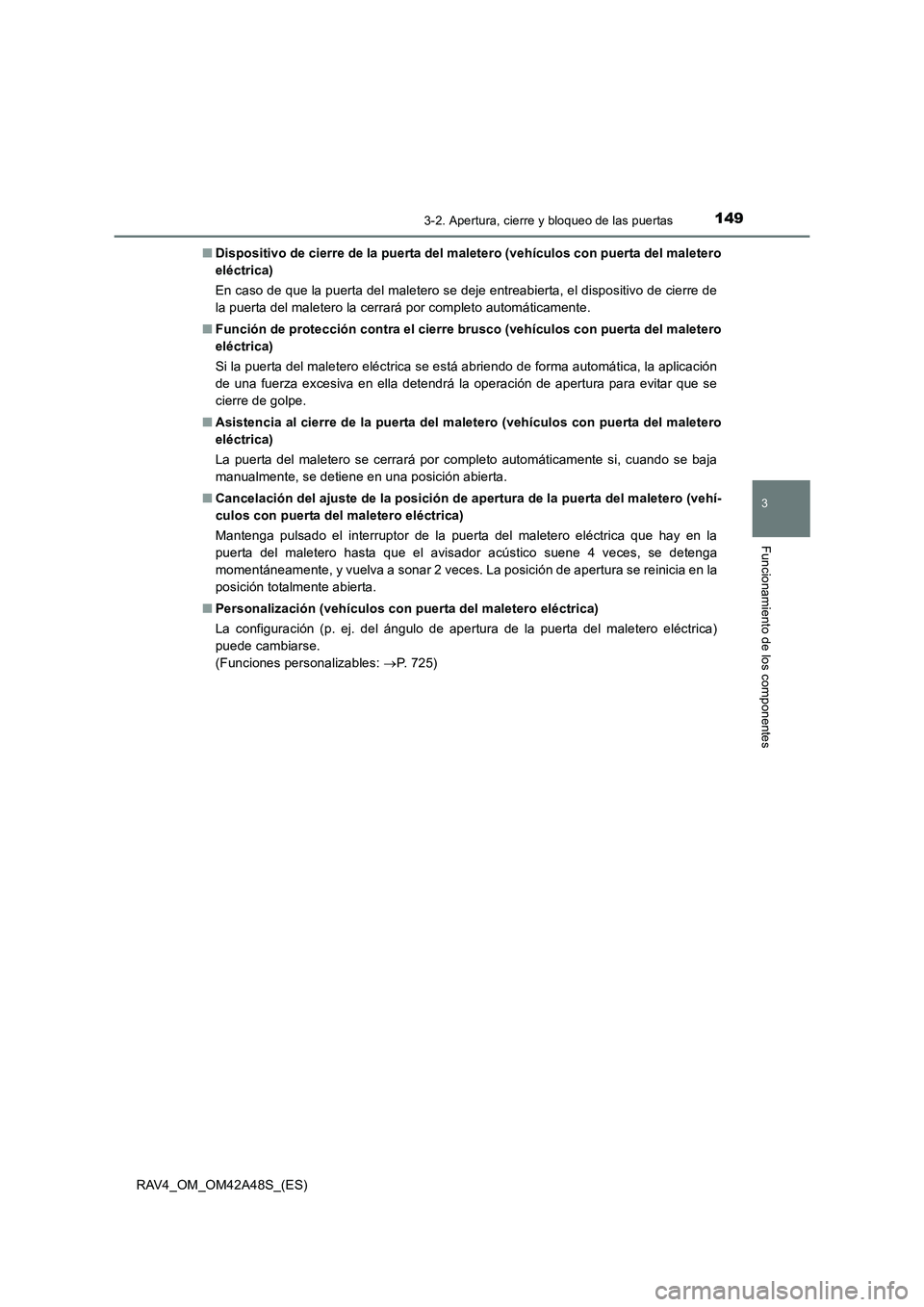

1493-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A48S_(ES)■
Dispositivo de cierre de la puerta del maletero (vehículos con puerta del maletero
eléctrica)
En caso de que la puerta del maletero se deje entreabierta, el dispositivo de cierre de
la puerta del maletero la cerrará por completo automáticamente.
■ Función de protección contra el cierre brusco (vehículos con puerta del maletero
eléctrica)
Si la puerta del maletero eléctrica se está abriendo de forma automática, la aplicación
de una fuerza excesiva en ella detendrá la operación de apertura para evitar que se
cierre de golpe.
■ Asistencia al cierre de la puerta del ma letero (vehículos con puerta del maletero
eléctrica)
La puerta del maletero se cerrará por completo automáticamente si, cuando se baja
manualmente, se detiene en una posición abierta.
■ Cancelación del ajuste de la posición de apertura de la puerta del maletero (vehí-
culos con puerta del maletero eléctrica)
Mantenga pulsado el interruptor de la puerta del maletero eléctrica que hay en la
puerta del maletero hasta que el avisador acústico suene 4 veces, se detenga
momentáneamente, y vuelva a sonar 2 veces. La posición de apertura se reinicia en la
posición totalmente abierta.
■ Personalización (vehículos con puerta del maletero eléctrica)
La configuración (p. ej. del ángulo de apertura de la puerta del maletero eléctrica)
puede cambiarse.
(Funciones personalizables: →P. 725)

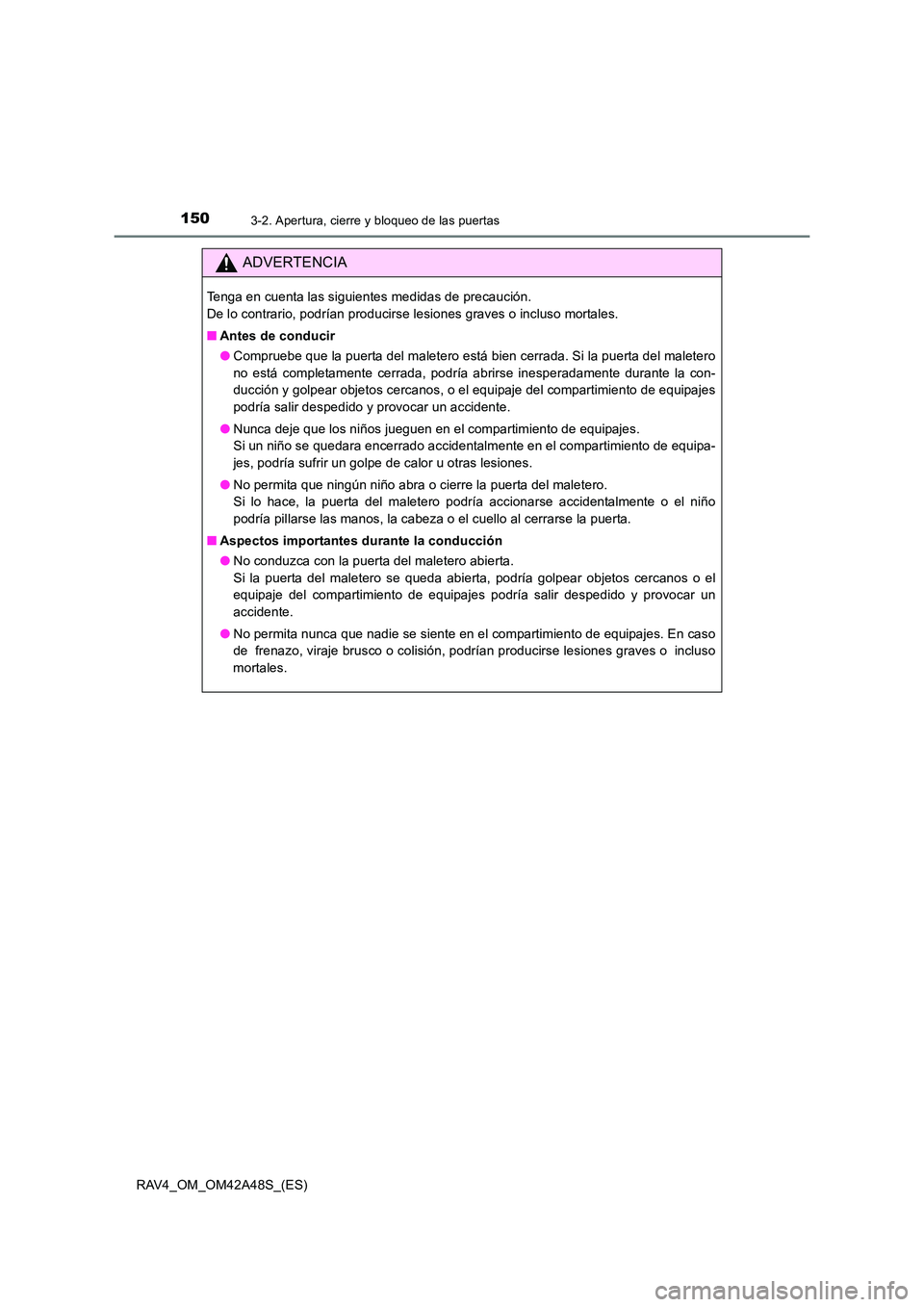

1503-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
■Antes de conducir
●Compruebe que la puerta del maletero está bien cerrada. Si la puerta del maletero
no está completamente cerrada, podría abrirse inesperadamente durante la con-
ducción y golpear objetos cercanos, o el equipaje del compartimiento de equipajes
podría salir despedido y provocar un accidente.
● Nunca deje que los niños jueguen en el compartimiento de equipajes.
Si un niño se quedara encerrado accidentalmente en el compartimiento de equipa-
jes, podría sufrir un golpe de calor u otras lesiones.
● No permita que ningún niño abra o cierre la puerta del maletero.
Si lo hace, la puerta del maletero podría accionarse accidentalmente o el niño
podría pillarse las manos, la cabeza o el cuello al cerrarse la puerta.
■ Aspectos importantes durante la conducción
●No conduzca con la puerta del maletero abierta.
Si la puerta del maletero se queda abierta, podría golpear objetos cercanos o el
equipaje del compartimiento de equipajes podría salir despedido y provocar un
accidente.
● No permita nunca que nadie se siente en el compartimiento de equipajes. En caso
de frenazo, viraje brusco o colisión, podrían producirse lesiones graves o incluso
mortales.

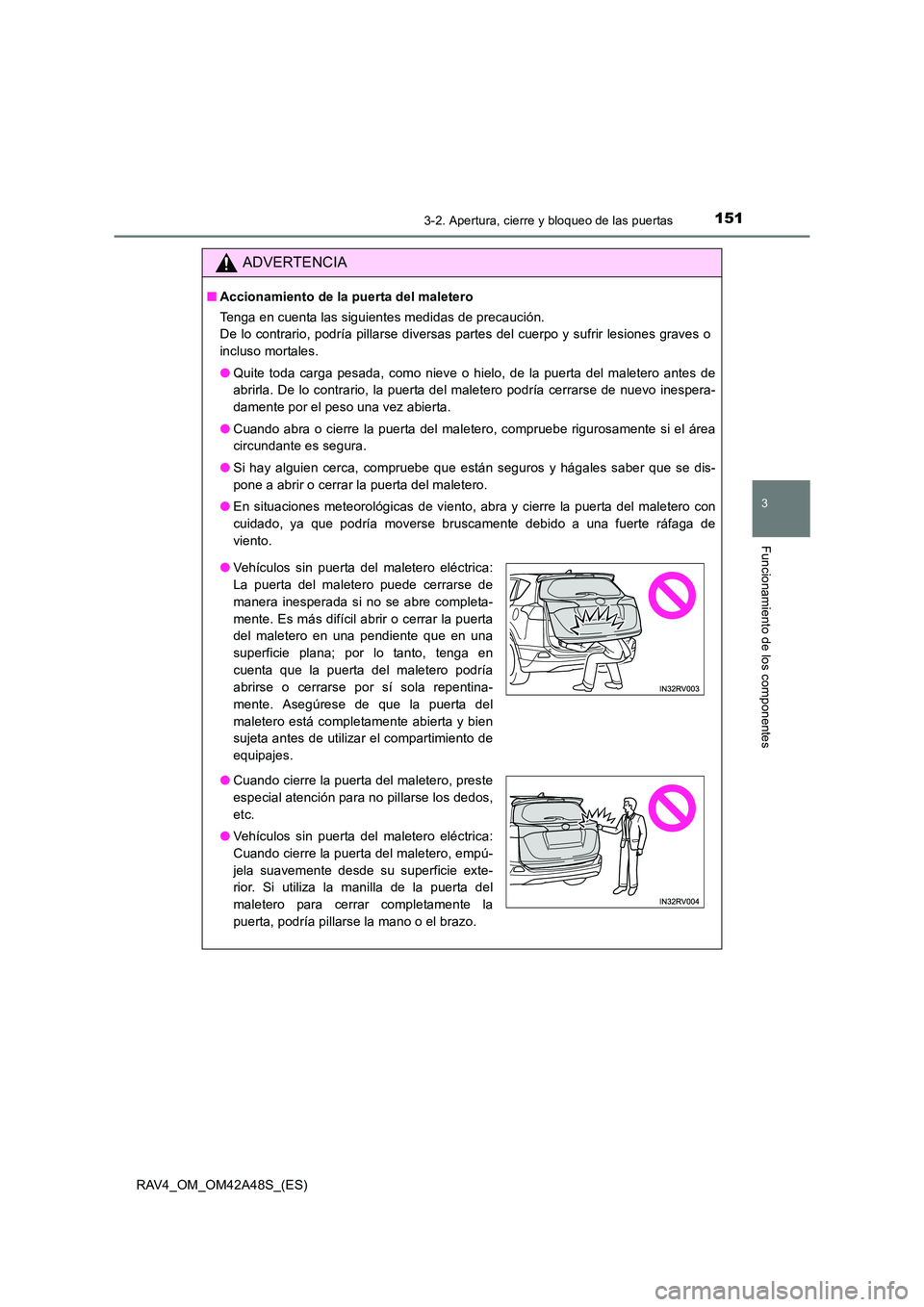

1513-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
■Accionamiento de la puerta del maletero
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría pillarse diversas partes del cuerpo y sufrir lesiones graves o
incluso mortales.
●Quite toda carga pesada, como nieve o hielo, de la puerta del maletero antes de
abrirla. De lo contrario, la puerta del maletero podría cerrarse de nuevo inespera-
damente por el peso una vez abierta.
● Cuando abra o cierre la puerta del maletero, compruebe rigurosamente si el área
circundante es segura.
● Si hay alguien cerca, compruebe que están seguros y hágales saber que se dis-
pone a abrir o cerrar la puerta del maletero.
● En situaciones meteorológicas de viento, abra y cierre la puerta del maletero con
cuidado, ya que podría moverse bruscamente debido a una fuerte ráfaga de
viento.
●Vehículos sin puerta del maletero eléctrica:
La puerta del maletero puede cerrarse de
manera inesperada si no se abre completa-
mente. Es más difícil abrir o cerrar la puerta
del maletero en una pendiente que en una
superficie plana; por lo tanto, tenga en
cuenta que la puerta del maletero podría
abrirse o cerrarse por sí sola repentina-
mente. Asegúrese de que la puerta del
maletero está completamente abierta y bien
sujeta antes de utilizar el compartimiento de
equipajes.
● Cuando cierre la puerta del maletero, preste
especial atención para no pillarse los dedos,
etc.
● Vehículos sin puerta del maletero eléctrica:
Cuando cierre la puerta del maletero, empú-
jela suavemente desde su superficie exte-
rior. Si utiliza la manilla de la puerta del
maletero para cerrar completamente la
puerta, podría pillarse la mano o el brazo.

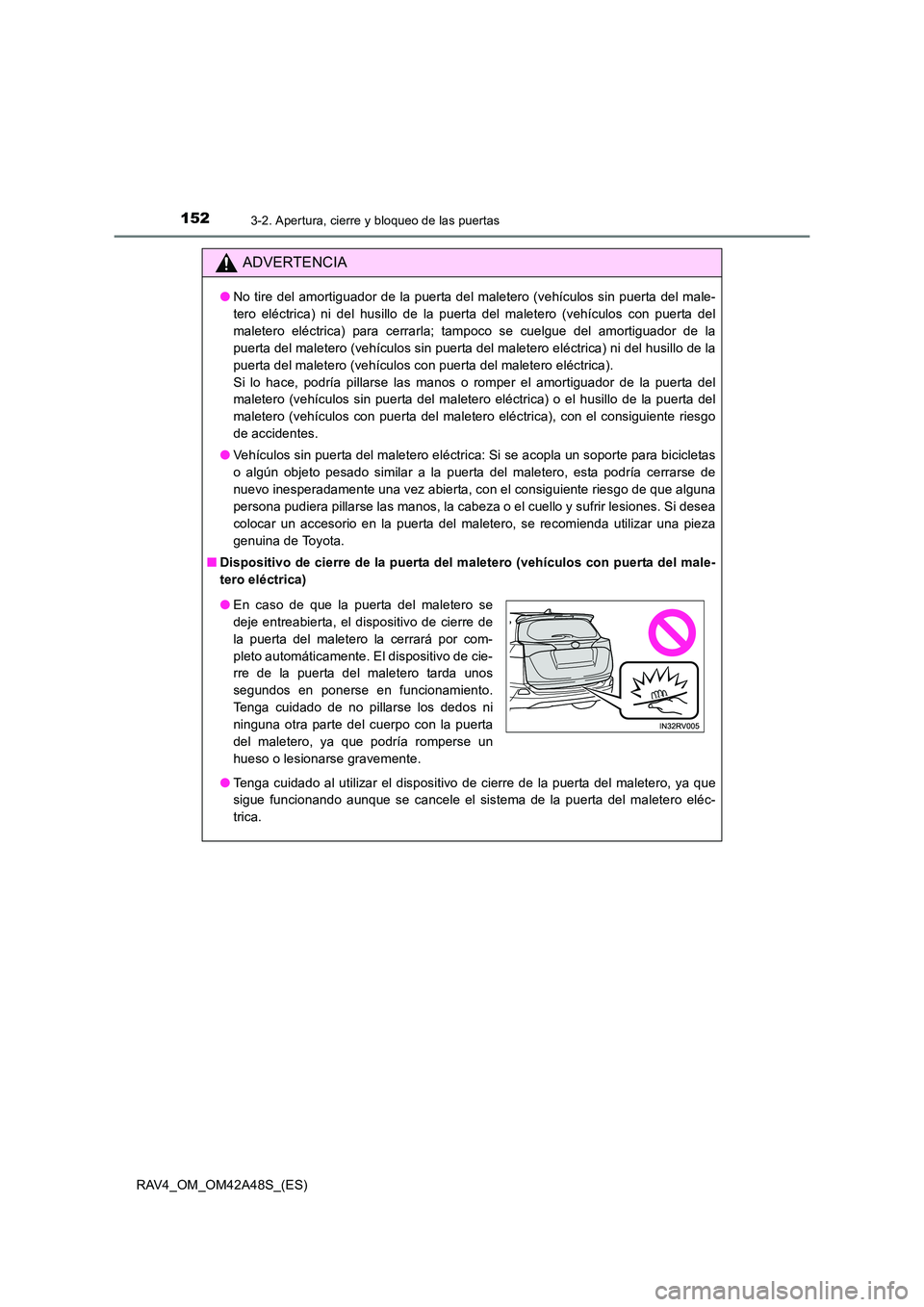

1523-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
●No tire del amortiguador de la puerta del maletero (vehículos sin puerta del male-
tero eléctrica) ni del husillo de la puerta del maletero (vehículos con puerta del
maletero eléctrica) para cerrarla; tampoco se cuelgue del amortiguador de la
puerta del maletero (vehículos sin puerta del maletero eléctrica) ni del husillo de la
puerta del maletero (vehículos con puerta del maletero eléctrica).
Si lo hace, podría pillarse las manos o romper el amortiguador de la puerta del
maletero (vehículos sin puerta del maletero eléctrica) o el husillo de la puerta del
maletero (vehículos con puerta del maletero eléctrica), con el consiguiente riesgo
de accidentes.
● Vehículos sin puerta del maletero eléctrica: Si se acopla un soporte para bicicletas
o algún objeto pesado similar a la puerta del maletero, esta podría cerrarse de
nuevo inesperadamente una vez abierta, con el consiguiente riesgo de que alguna
persona pudiera pillarse las manos, la cabeza o el cuello y sufrir lesiones. Si desea
colocar un accesorio en la puerta del maletero, se recomienda utilizar una pieza
genuina de Toyota.
■ Dispositivo de cierre de la puerta del maletero (vehículos con puerta del male-
tero eléctrica)
●Tenga cuidado al utilizar el dispositivo de cierre de la puerta del maletero, ya que
sigue funcionando aunque se cancele el sistema de la puerta del maletero eléc-
trica.
●En caso de que la puerta del maletero se
deje entreabierta, el dispositivo de cierre de
la puerta del maletero la cerrará por com-
pleto automáticamente. El dispositivo de cie-
rre de la puerta del maletero tarda unos
segundos en ponerse en funcionamiento.
Tenga cuidado de no pillarse los dedos ni
ninguna otra parte del cuerpo con la puerta
del maletero, ya que podría romperse un
hueso o lesionarse gravemente.
