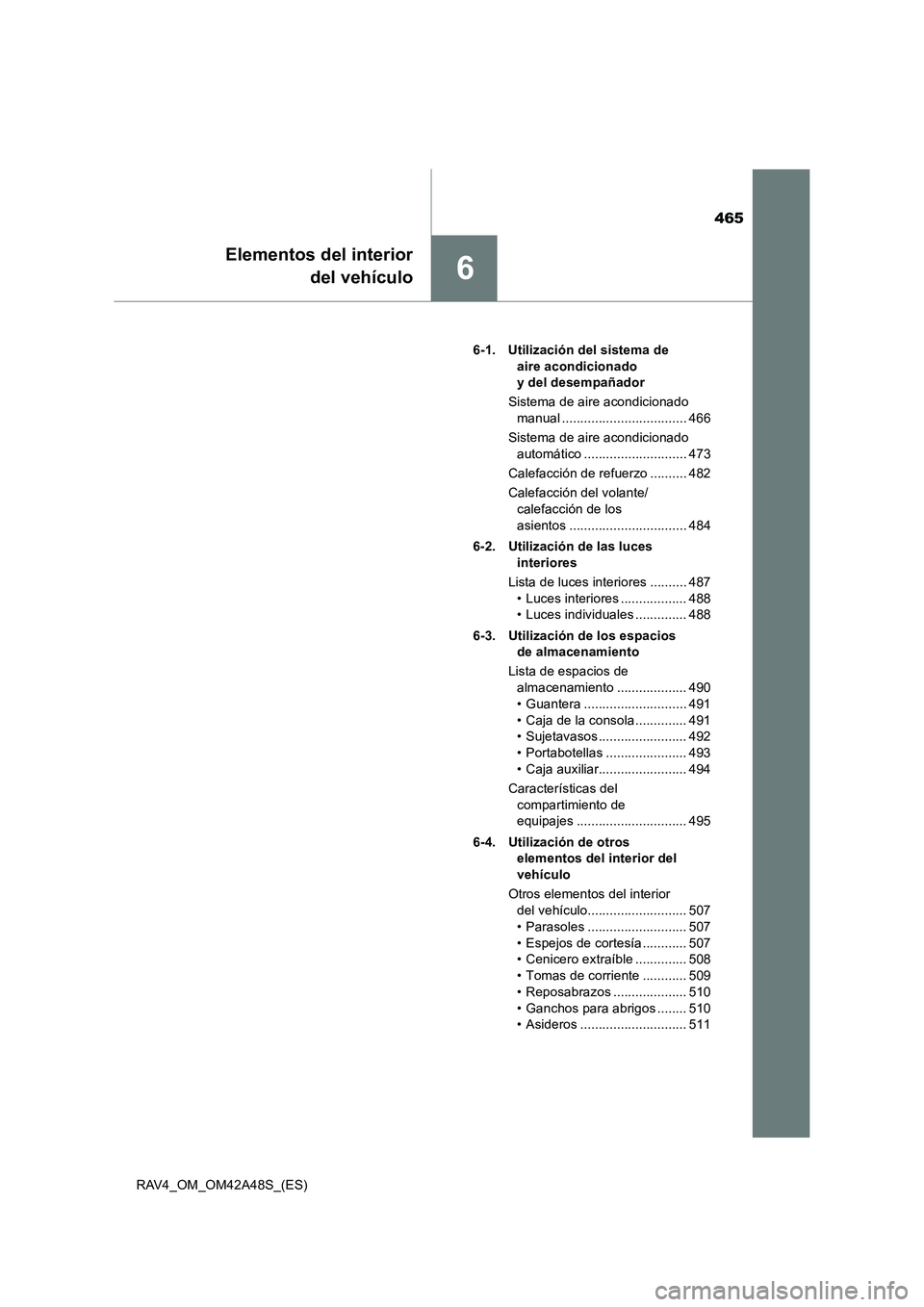

2016 TOYOTA RAV4 Manual del propietario (in Spanish)

465
6
Elementos del interiordel vehículo
RAV4_OM_OM42A48S_(ES) 6-1. Utilización del sistema de
aire acondicionado
y del desempañador
Sistema de aire acondicionado manual .................................. 466
Sistema de aire acondicionado automático ............................ 473
Calefacción de refuerzo .......... 482
Calefacción del volante/ calefacción de los
asientos ................................ 484
6-2. Utilización de las luces interiores
Lista de luces interiores .......... 487 • Luces interiores .................. 488
• Luces individuales .............. 488
6-3. Utilización de los espacios de almacenamiento
Lista de espacios de almacenamiento ................... 490
• Guantera ............................ 491
• Caja de la consola.............. 491
• Sujetavasos........................ 492
• Portabotellas ...................... 493
• Caja auxiliar........................ 494
Características del compartimiento de
equipajes .............................. 495
6-4. Utilización de otros elementos del interior del
vehículo
Otros elementos del interior del vehículo........................... 507
• Parasoles ........................... 507
• Espejos de cortesía............ 507
• Cenicero extraíble .............. 508
• Tomas de corriente ............ 509
• Reposabrazos .................... 510
• Ganchos para abrigos ........ 510
• Asideros ............................. 511

4666-1. Utilización del sistema de aire acondicionado y del desempañador
RAV4_OM_OM42A48S_(ES)

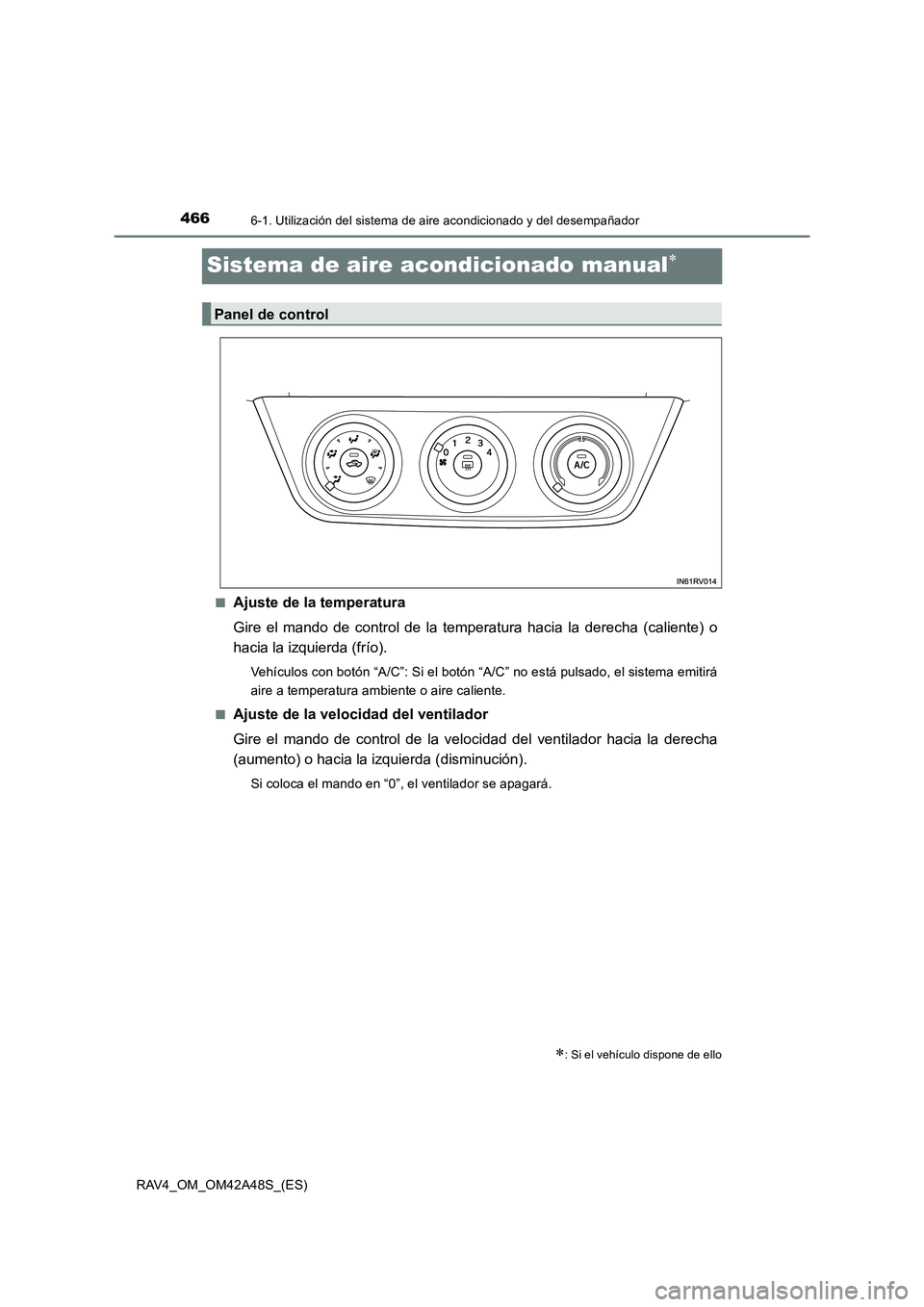

Sistema de aire acondicionado manual∗
■Ajuste de la temperatura
Gire el mando de control de la temperatura hacia la derecha (caliente) o
hacia la izquierda (frío).
Vehículos con botón “A/C”: Si el botón “A/C” no está pulsado, el sistema emitirá
aire a temperatura ambiente o aire caliente.
■
Ajuste de la velocidad del ventilador
Gire el mando de control de la velocidad del ventilador hacia la derecha
(aumento) o hacia la izquierda (disminución).
Si coloca el mando en “0”, el ventilador se apagará.
∗: Si el vehículo dispone de ello
Panel de control

4676-1. Utilización del sistema de aire acondicionado y del desempañador
6
Elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)■

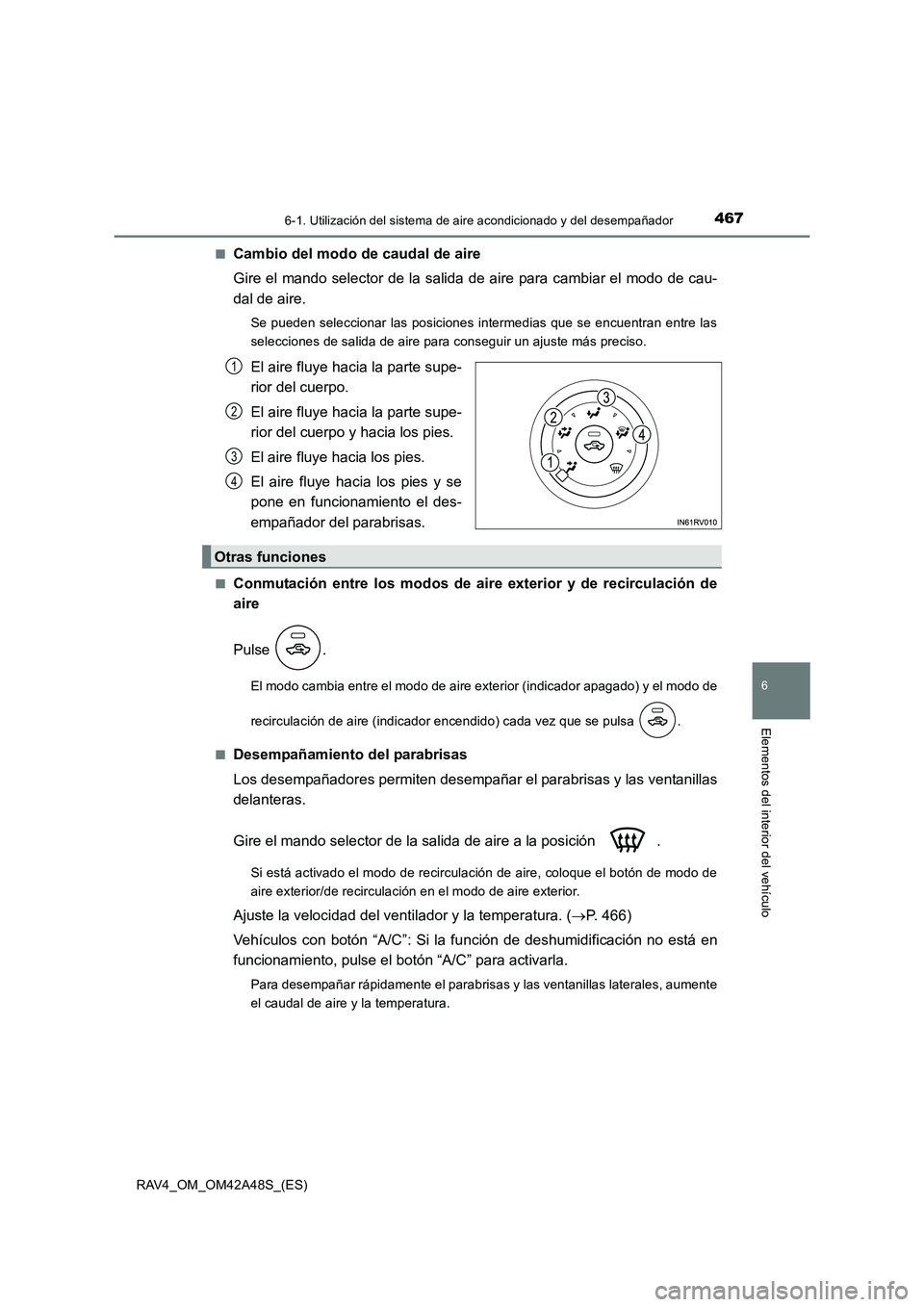

Cambio del modo de caudal de aire
Gire el mando selector de la salida de aire para cambiar el modo de cau-
dal de aire.
Se pueden seleccionar las posiciones intermedias que se encuentran entre las
selecciones de salida de aire para conseguir un ajuste más preciso.
El aire fluye hacia la parte supe-
rior del cuerpo.
El aire fluye hacia la parte supe-
rior del cuerpo y hacia los pies.
El aire fluye hacia los pies.
El aire fluye hacia los pies y se
pone en funcionamiento el des-
empañador del parabrisas.
■Conmutación entre los modos de aire exterior y de recirculación de
aire
Pulse .
El modo cambia entre el modo de aire exterior (indicador apagado) y el modo de
recirculación de aire (indicador encendido) cada vez que se pulsa .
■
Desempañamiento del parabrisas
Los desempañadores permiten desempañar el parabrisas y las ventanillas
delanteras.
Gire el mando selector de la salida de aire a la posición .
Si está activado el modo de recirculación de aire, coloque el botón de modo de
aire exterior/de recirculación en el modo de aire exterior.
Ajuste la velocidad del ventilador y la temperatura. ( →P. 466)
Vehículos con botón “A/C”: Si la función de deshumidificación no está en
funcionamiento, pulse el botón “A/C” para activarla.
Para desempañar rápidamente el parabrisas y las ventanillas laterales, aumente
el caudal de aire y la temperatura.
1
2
3
4
Otras funciones

4686-1. Utilización del sistema de aire acondicionado y del desempañador
RAV4_OM_OM42A48S_(ES)■

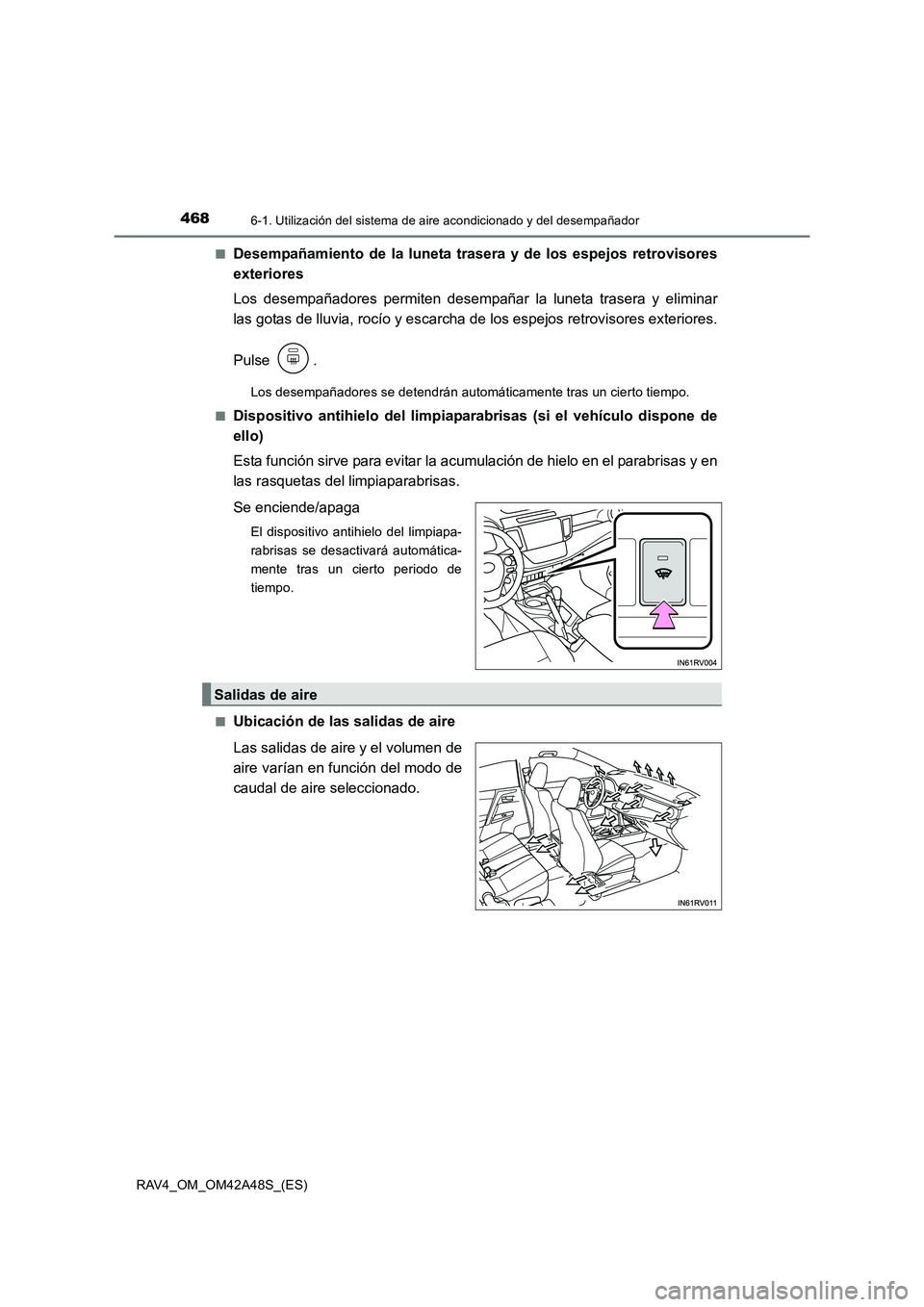

Desempañamiento de la luneta trasera y de los espejos retrovisores
exteriores
Los desempañadores permiten desempañar la luneta trasera y eliminar
las gotas de lluvia, rocío y escarcha de los espejos retrovisores exteriores.
Pulse .
Los desempañadores se detendrán automáticamente tras un cierto tiempo.
■
Dispositivo antihielo del limpiaparabrisas (si el vehículo dispone de
ello)
Esta función sirve para evitar la acumulación de hielo en el parabrisas y en
las rasquetas del limpiaparabrisas.
Se enciende/apaga
El dispositivo antihielo del limpiapa-
rabrisas se desactivará automática-
mente tras un cierto periodo de
tiempo.
■
Ubicación de las salidas de aire
Las salidas de aire y el volumen de
aire varían en función del modo de
caudal de aire seleccionado.
Salidas de aire

4696-1. Utilización del sistema de aire acondicionado y del desempañador
6
Elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)■

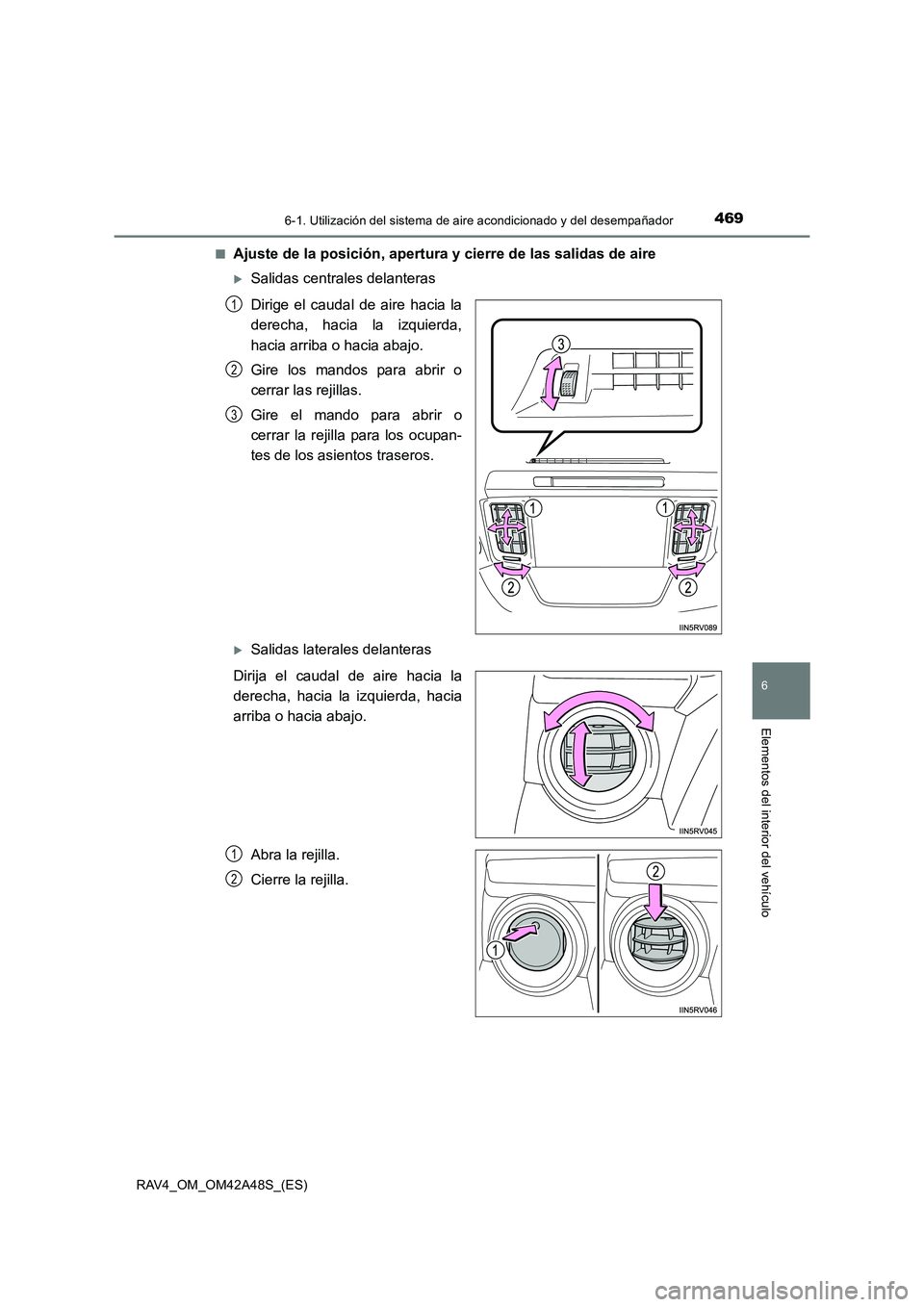

Ajuste de la posición, apertura y cierre de las salidas de aire
XSalidas centrales delanteras
Dirige el caudal de aire hacia la
derecha, hacia la izquierda,
hacia arriba o hacia abajo.
Gire los mandos para abrir o
cerrar las rejillas.
Gire el mando para abrir o
cerrar la rejilla para los ocupan-
tes de los asientos traseros.
XSalidas laterales delanteras
Dirija el caudal de aire hacia la
derecha, hacia la izquierda, hacia
arriba o hacia abajo.
Abra la rejilla.
Cierre la rejilla.
1
2
3
1
2

4706-1. Utilización del sistema de aire acondicionado y del desempañador
RAV4_OM_OM42A48S_(ES)

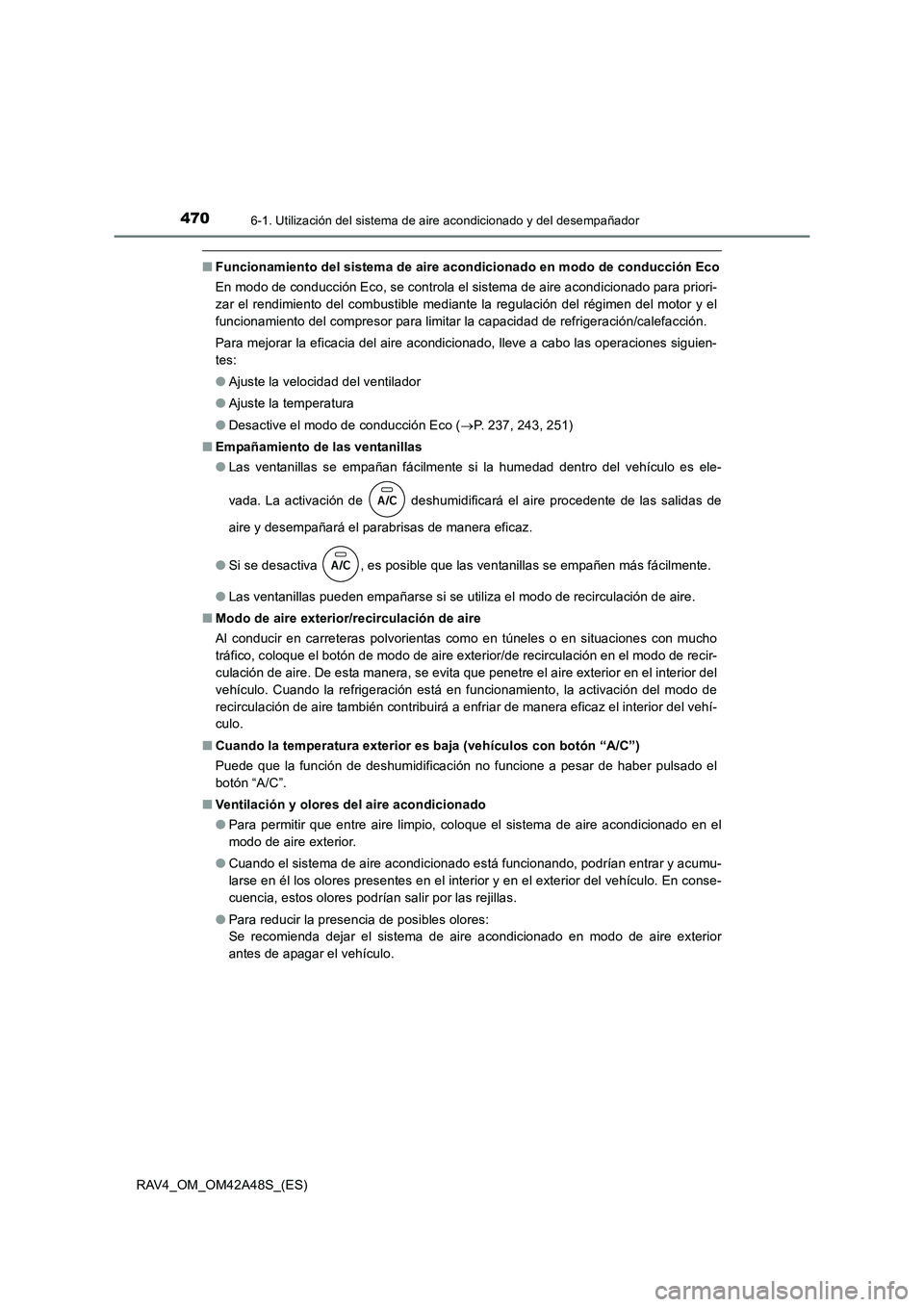

■Funcionamiento del sistema de aire acondicionado en modo de conducción Eco
En modo de conducción Eco, se controla el sistema de aire acondicionado para priori-
zar el rendimiento del combustible mediante la regulación del régimen del motor y el
funcionamiento del compresor para limitar la capacidad de refrigeración/calefacción.
Para mejorar la eficacia del aire acondicionado, lleve a cabo las operaciones siguien-
tes:
●Ajuste la velocidad del ventilador
● Ajuste la temperatura
● Desactive el modo de conducción Eco ( →P. 237, 243, 251)
■ Empañamiento de las ventanillas
●Las ventanillas se empañan fácilmente si la humedad dentro del vehículo es ele-
vada. La activación de deshumidificará el aire procedente de las salidas de
aire y desempañará el parabrisas de manera eficaz.
● Si se desactiva , es posible que las ventanillas se empañen más fácilmente.
● Las ventanillas pueden empañarse si se utiliza el modo de recirculación de aire.
■ Modo de aire exterior/recirculación de aire
Al conducir en carreteras polvorientas como en túneles o en situaciones con mucho
tráfico, coloque el botón de modo de aire exterior/de recirculación en el modo de recir-
culación de aire. De esta manera, se evita que penetre el aire exterior en el interior del
vehículo. Cuando la refrigeración está en funcionamiento, la activación del modo de
recirculación de aire también contribuirá a enfriar de manera eficaz el interior del vehí-
culo.
■ Cuando la temperatura exterior es baja (vehículos con botón “A/C”)
Puede que la función de deshumidificación no funcione a pesar de haber pulsado el
botón “A/C”.
■ Ventilación y olores del aire acondicionado
●Para permitir que entre aire limpio, coloque el sistema de aire acondicionado en el
modo de aire exterior.
● Cuando el sistema de aire acondicionado está funcionando, podrían entrar y acumu-
larse en él los olores presentes en el interior y en el exterior del vehículo. En conse-
cuencia, estos olores podrían salir por las rejillas.
● Para reducir la presencia de posibles olores:
Se recomienda dejar el sistema de aire acondicionado en modo de aire exterior
antes de apagar el vehículo.

4716-1. Utilización del sistema de aire acondicionado y del desempañador
6
Elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)■

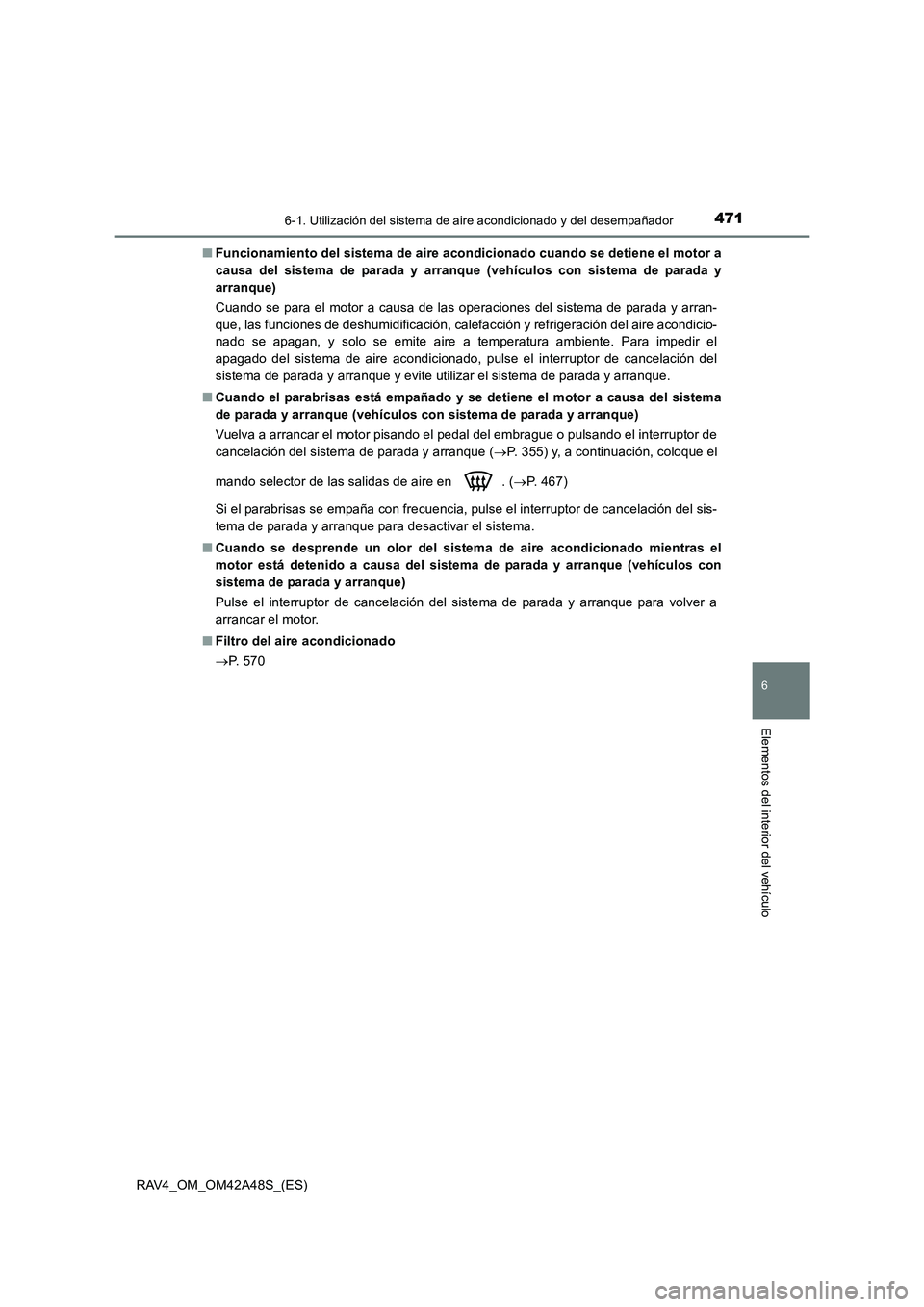

Funcionamiento del sistema de aire acondicionado cuando se detiene el motor a
causa del sistema de parada y arranque (vehículos con sistema de parada y
arranque)
Cuando se para el motor a causa de las operaciones del sistema de parada y arran-
que, las funciones de deshumidificación, calefacción y refrigeración del aire acondicio-
nado se apagan, y solo se emite aire a temperatura ambiente. Para impedir el
apagado del sistema de aire acondicionado, pulse el interruptor de cancelación del
sistema de parada y arranque y evite utilizar el sistema de parada y arranque.
■ Cuando el parabrisas está empañado y se detiene el motor a causa del sistema
de parada y arranque (vehículos con sistema de parada y arranque)
Vuelva a arrancar el motor pisando el pedal del embrague o pulsando el interruptor de
cancelación del sistema de parada y arranque ( →P. 355) y, a continuación, coloque el
mando selector de las salidas de aire en . ( →P. 467)
Si el parabrisas se empaña con frecuencia, pulse el interruptor de cancelación del sis-
tema de parada y arranque para desactivar el sistema.
■ Cuando se desprende un olor del sistema de aire acondicionado mientras el
motor está detenido a causa del sistema de parada y arranque (vehículos con
sistema de parada y arranque)
Pulse el interruptor de cancelación del sistema de parada y arranque para volver a
arrancar el motor.
■ Filtro del aire acondicionado
→P. 5 7 0

4726-1. Utilización del sistema de aire acondicionado y del desempañador
RAV4_OM_OM42A48S_(ES)

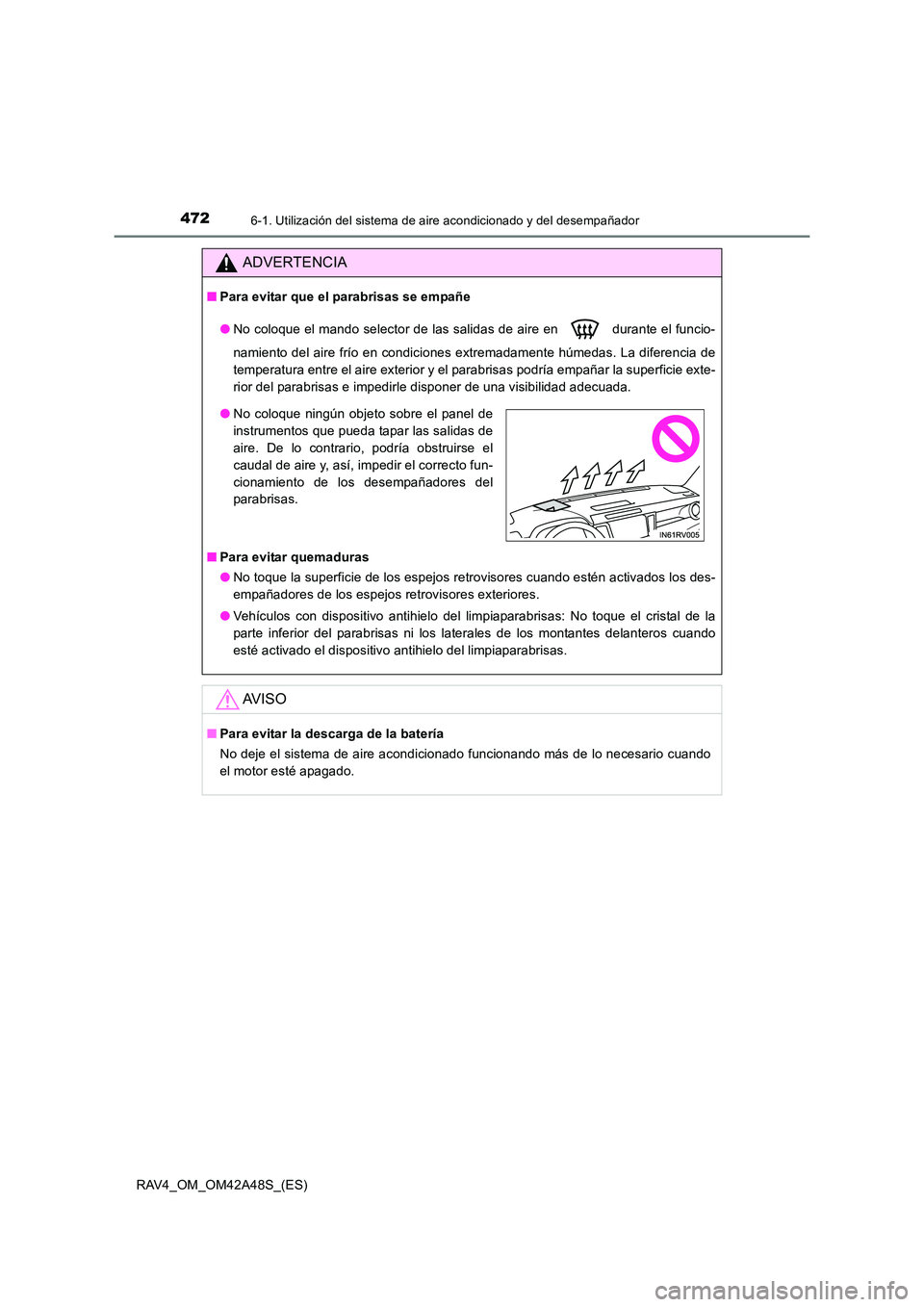

ADVERTENCIA
■Para evitar que el parabrisas se empañe
●No coloque el mando selector de las salidas de aire en durante el funcio-
namiento del aire frío en condiciones extremadamente húmedas. La diferencia de
temperatura entre el aire exterior y el parabrisas podría empañar la superficie exte-
rior del parabrisas e impedirle disponer de una visibilidad adecuada.
■ Para evitar quemaduras
●No toque la superficie de los espejos retrovisores cuando estén activados los des-
empañadores de los espejos retrovisores exteriores.
● Vehículos con dispositivo antihielo del limpiaparabrisas: No toque el cristal de la
parte inferior del parabrisas ni los laterales de los montantes delanteros cuando
esté activado el dispositivo antihielo del limpiaparabrisas.
AV I S O
■Para evitar la descarga de la batería
No deje el sistema de aire acondicionado funcionando más de lo necesario cuando
el motor esté apagado.
●No coloque ningún objeto sobre el panel de
instrumentos que pueda tapar las salidas de
aire. De lo contrario, podría obstruirse el
caudal de aire y, así, impedir el correcto fun-
cionamiento de los desempañadores del
parabrisas.
