2016 TOYOTA RAV4 Manual del propietario (in Spanish)

3454-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A48S_(ES)
XTipo de 8 sensores
Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Aparece para informar al conductor de que el sistema está en funciona-
miento.
Si los sensores detectan un obstáculo, el indicador o las pantallas siguientes
informan al conductor de la posición y la distancia hasta el obstáculo.
XIndicador luminoso del sensor de asistencia al estacionamiento Toyota
(tipo de 4 sensores)
Indicador del vehículo
Indicador de las esquinas traseras
Indicador central trasero
XPantalla de información múltiple (tipo de 8 sensores)
Funcionamiento del sensor de
esquina delantero
Funcionamiento del sensor central
delantero
Funcionamiento de los sensores
de esquina traseros
Funcionamiento del sensor central
trasero
Visualización
1
2
1
2
3
1
2
3
4

3464-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A48S_(ES)
XPantalla del sistema de navegación o del sistema multimedia (si el vehí-
culo dispone de ello)
Pantalla del sensor de asistencia al
estacionamiento Toyota
Cuando no se muestran el sistema
del monitor de visión trasera
*, el
monitor de asistencia al estaciona-
miento Toyota
* o el monitor de
visión panorámica
*.
Se visualiza automáticamente un grá-
fico cuando se detecta un obstáculo.
La pantalla puede ajustarse para no
mostrar el gráfico. ( →P. 350)
: Seleccione para silenciar los sonidos del avisador acústico.
Pantalla insertada
Cuando se muestra el sistema del
monitor de visión trasera
* o el
monitor de asistencia al estaciona-
miento Toyota
*:
Se muestra una imagen simplifi-
cada en la esquina superior de la
pantalla cuando se detecta un obs-
táculo.
Cuando se muestra el monitor de visión panorámica
*:
Se visualizan la posición y la distancia en la pantalla del monitor de visión
panorámica cuando se detecta un obstáculo.
*: Si el vehículo dispone de ello
1
2

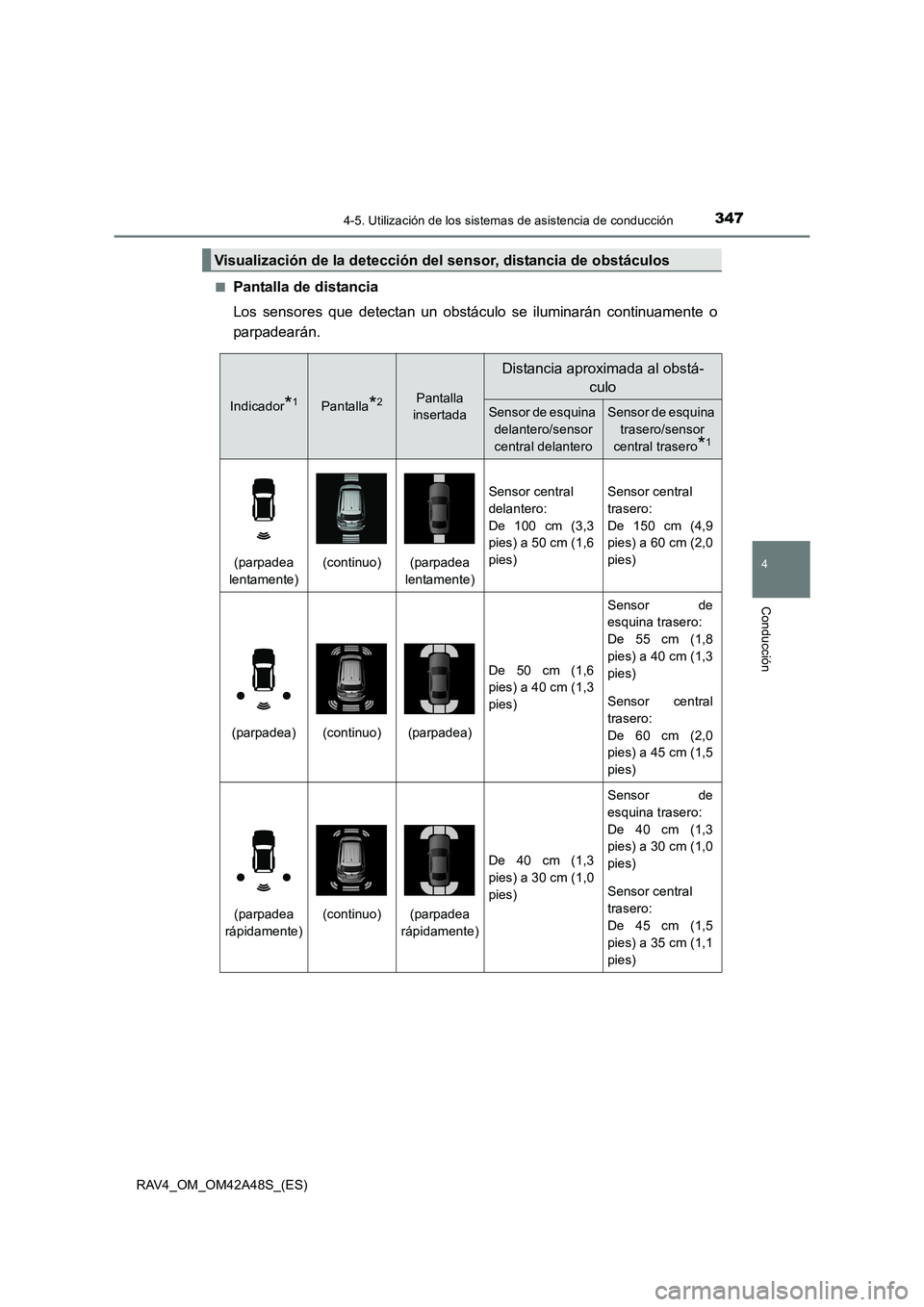

3474-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A48S_(ES)■
Pantalla de distancia
Los sensores que detectan un obstáculo se iluminarán continuamente o
parpadearán.
Visualización de la detección del sensor, distancia de obstáculos
Indicador*1Pantalla*2Pantalla
insertada
Distancia aproximada al obstá- culo
Sensor de esquina
delantero/sensor
central delanteroSensor de esquina trasero/sensor
central trasero
*1
(parpadea
lentamente)(continuo)(parpadea
lentamente)
Sensor central
delantero:
De 100 cm (3,3
pies) a 50 cm (1,6
pies)Sensor central
trasero:
De 150 cm (4,9
pies) a 60 cm (2,0
pies)
(parpadea)(continuo)(parpadea)
De 50 cm (1,6
pies) a 40 cm (1,3
pies)
Sensor de
esquina trasero:
De 55 cm (1,8
pies) a 40 cm (1,3
pies)
Sensor central
trasero:
De 60 cm (2,0
pies) a 45 cm (1,5
pies)
(parpadea
rápidamente)(continuo)(parpadea
rápidamente)
De 40 cm (1,3
pies) a 30 cm (1,0
pies)
Sensor de
esquina trasero:
De 40 cm (1,3
pies) a 30 cm (1,0
pies)
Sensor central
trasero:
De 45 cm (1,5
pies) a 35 cm (1,1
pies)

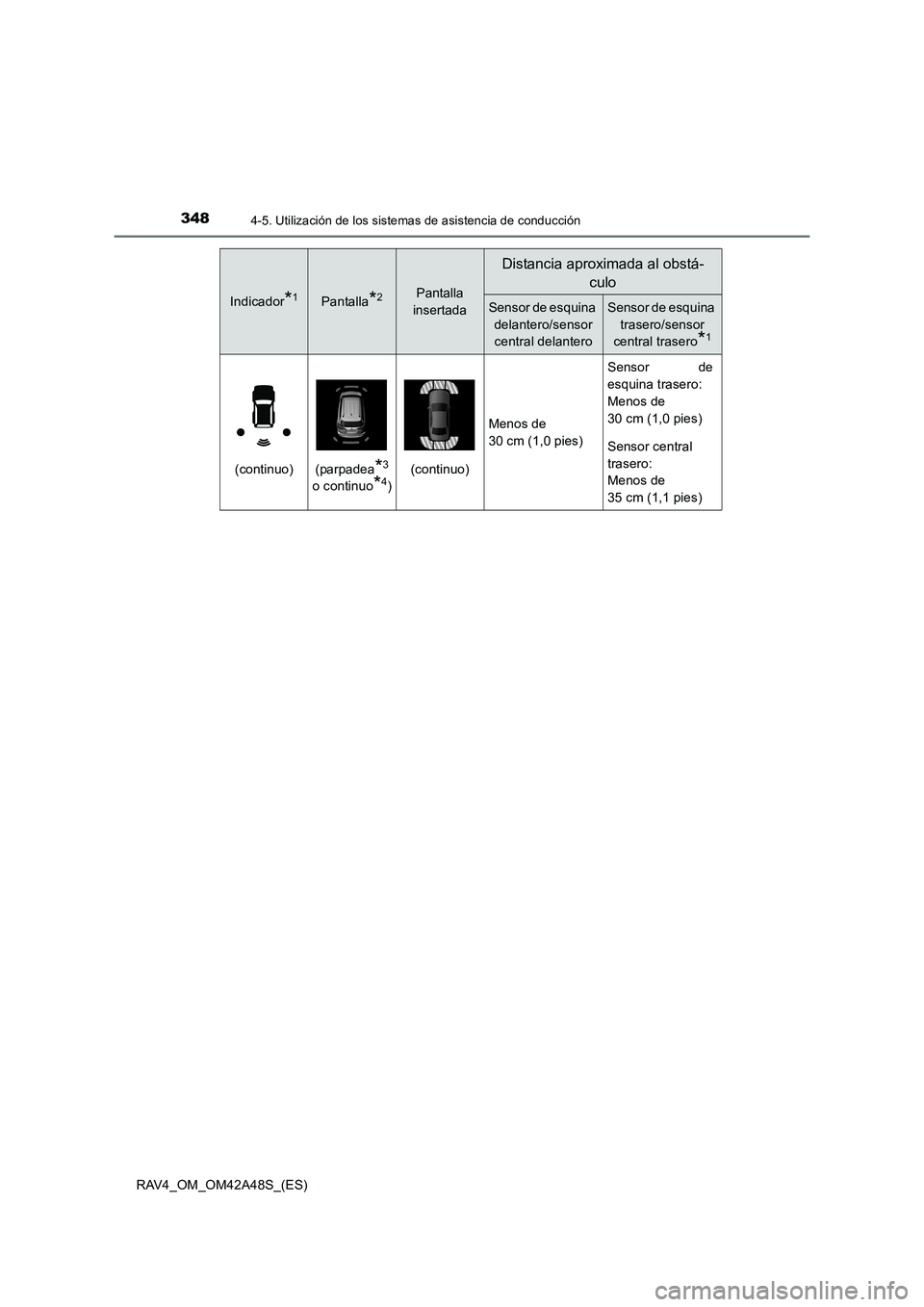

3484-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A48S_(ES)
(continuo)(parpadea*3
o continuo
*4)
(continuo)
Menos de
30 cm (1,0 pies)
Sensor de
esquina trasero:
Menos de
30 cm (1,0 pies)
Sensor central
trasero:
Menos de
35 cm (1,1 pies)
Indicador*1Pantalla*2Pantalla
insertada
Distancia aproximada al obstá- culo
Sensor de esquina
delantero/sensor
central delanteroSensor de esquina trasero/sensor
central trasero
*1

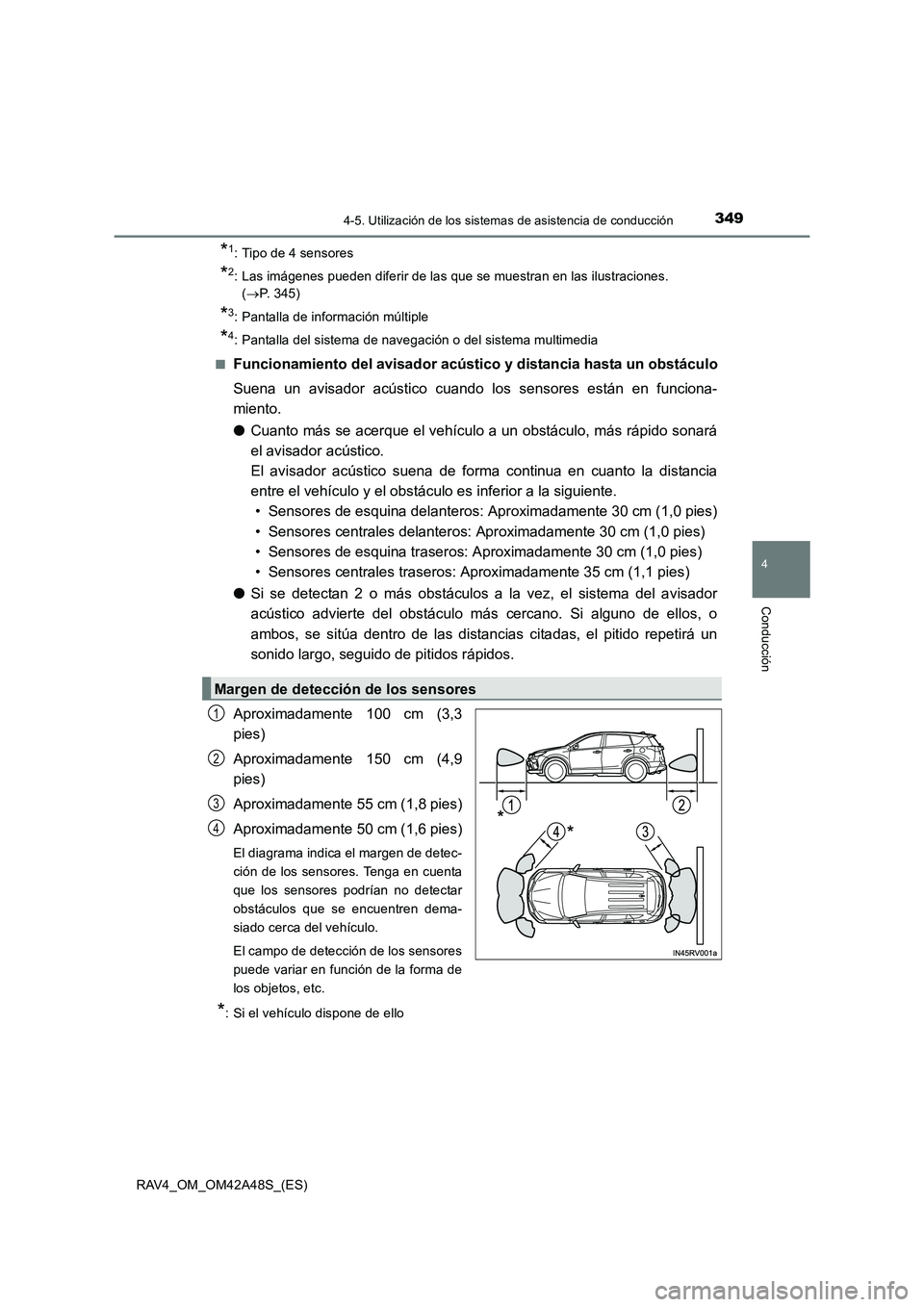

3494-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A48S_(ES)
*1: Tipo de 4 sensores
*2: Las imágenes pueden diferir de las que se muestran en las ilustraciones. (→ P. 345)
*3: Pantalla de información múltiple
*4: Pantalla del sistema de navegación o del sistema multimedia
■
Funcionamiento del avisador acústico y distancia hasta un obstáculo
Suena un avisador acústico cuando los sensores están en funciona-
miento.
● Cuanto más se acerque el vehículo a un obstáculo, más rápido sonará
el avisador acústico.
El avisador acústico suena de forma continua en cuanto la distancia
entre el vehículo y el obstáculo es inferior a la siguiente.
• Sensores de esquina delanteros: Aproximadamente 30 cm (1,0 pies)
• Sensores centrales delanteros: Aproximadamente 30 cm (1,0 pies)
• Sensores de esquina traseros: Aproximadamente 30 cm (1,0 pies)
• Sensores centrales traseros: Aproximadamente 35 cm (1,1 pies)
● Si se detectan 2 o más obstáculos a la vez, el sistema del avisador
acústico advierte del obstáculo más cercano. Si alguno de ellos, o
ambos, se sitúa dentro de las distancias citadas, el pitido repetirá un
sonido largo, seguido de pitidos rápidos.
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 55 cm (1,8 pies)
Aproximadamente 50 cm (1,6 pies)
El diagrama indica el margen de detec-
ción de los sensores. Tenga en cuenta
que los sensores podrían no detectar
obstáculos que se encuentren dema-
siado cerca del vehículo.
El campo de detección de los sensores
puede variar en función de la forma de
los objetos, etc.
*: Si el vehículo dispone de ello
Margen de detección de los sensores
1
2
3
4

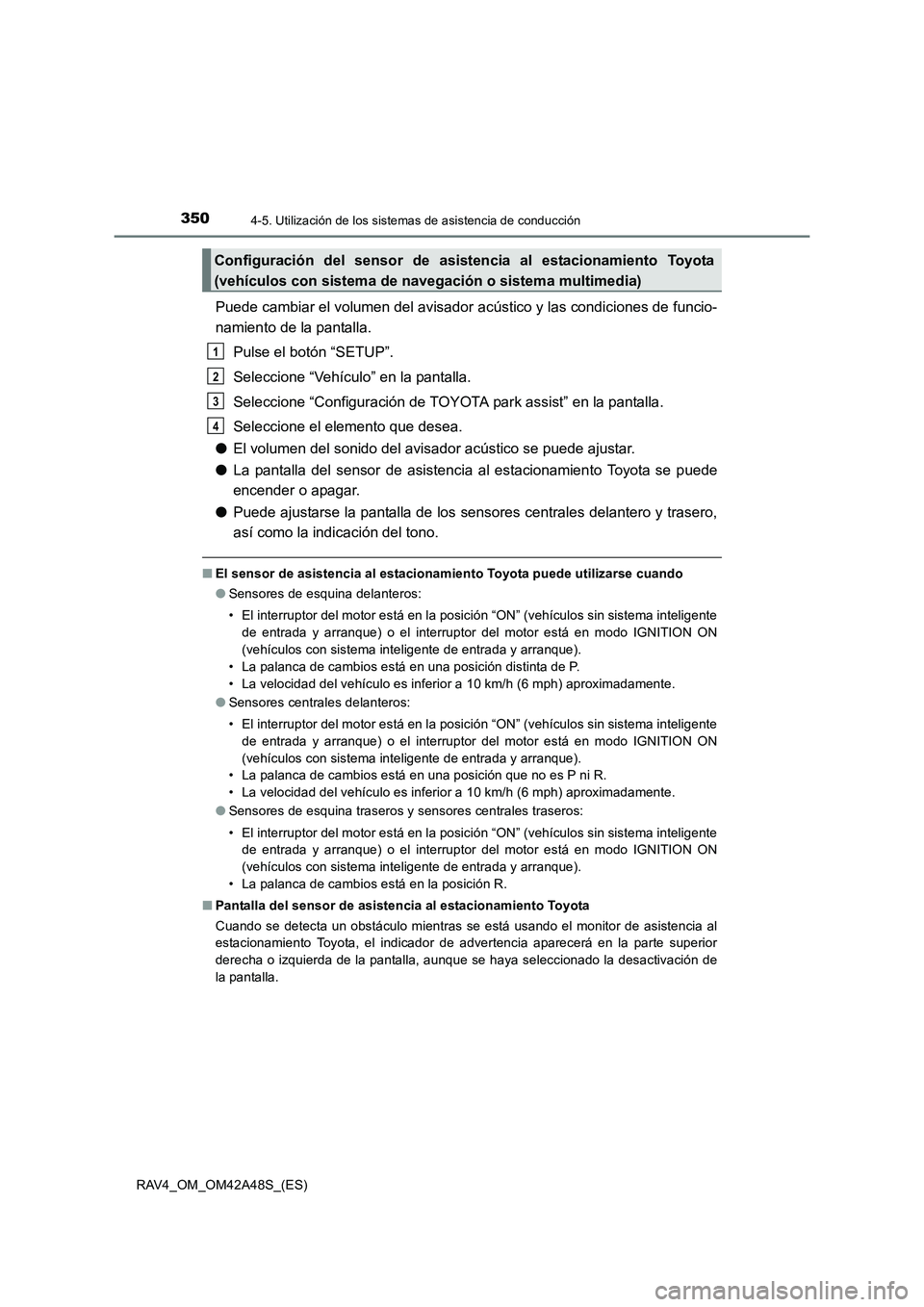

3504-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A48S_(ES)
Puede cambiar el volumen del avisador acústico y las condiciones de funcio-
namiento de la pantalla.
Pulse el botón “SETUP”.
Seleccione “Vehículo” en la pantalla.
Seleccione “Configuración de TOYOTA park assist” en la pantalla.
Seleccione el elemento que desea.
● El volumen del sonido del avisador acústico se puede ajustar.
● La pantalla del sensor de asistencia al estacionamiento Toyota se puede
encender o apagar.
● Puede ajustarse la pantalla de los sensores centrales delantero y trasero,
así como la indicación del tono.
■El sensor de asistencia al estacionamiento Toyota puede utilizarse cuando
●Sensores de esquina delanteros:
• El interruptor del motor está en la posición “ON” (vehículos sin sistema inteligente
de entrada y arranque) o el interruptor del motor está en modo IGNITION ON
(vehículos con sistema inteligente de entrada y arranque).
• La palanca de cambios está en una posición distinta de P.
• La velocidad del vehículo es inferior a 10 km/h (6 mph) aproximadamente.
● Sensores centrales delanteros:
• El interruptor del motor está en la posición “ON” (vehículos sin sistema inteligente
de entrada y arranque) o el interruptor del motor está en modo IGNITION ON
(vehículos con sistema inteligente de entrada y arranque).
• La palanca de cambios está en una posición que no es P ni R.
• La velocidad del vehículo es inferior a 10 km/h (6 mph) aproximadamente.
● Sensores de esquina traseros y sensores centrales traseros:
• El interruptor del motor está en la posición “ON” (vehículos sin sistema inteligente
de entrada y arranque) o el interruptor del motor está en modo IGNITION ON
(vehículos con sistema inteligente de entrada y arranque).
• La palanca de cambios está en la posición R.
■ Pantalla del sensor de asistencia al estacionamiento Toyota
Cuando se detecta un obstáculo mientras se está usando el monitor de asistencia al
estacionamiento Toyota, el indicador de advertencia aparecerá en la parte superior
derecha o izquierda de la pantalla, aunque se haya seleccionado la desactivación de
la pantalla.
Configuración del sensor de asist encia al estacionamiento Toyota
(vehículos con sistema de n avegación o sistema multimedia)
1
2
3
4

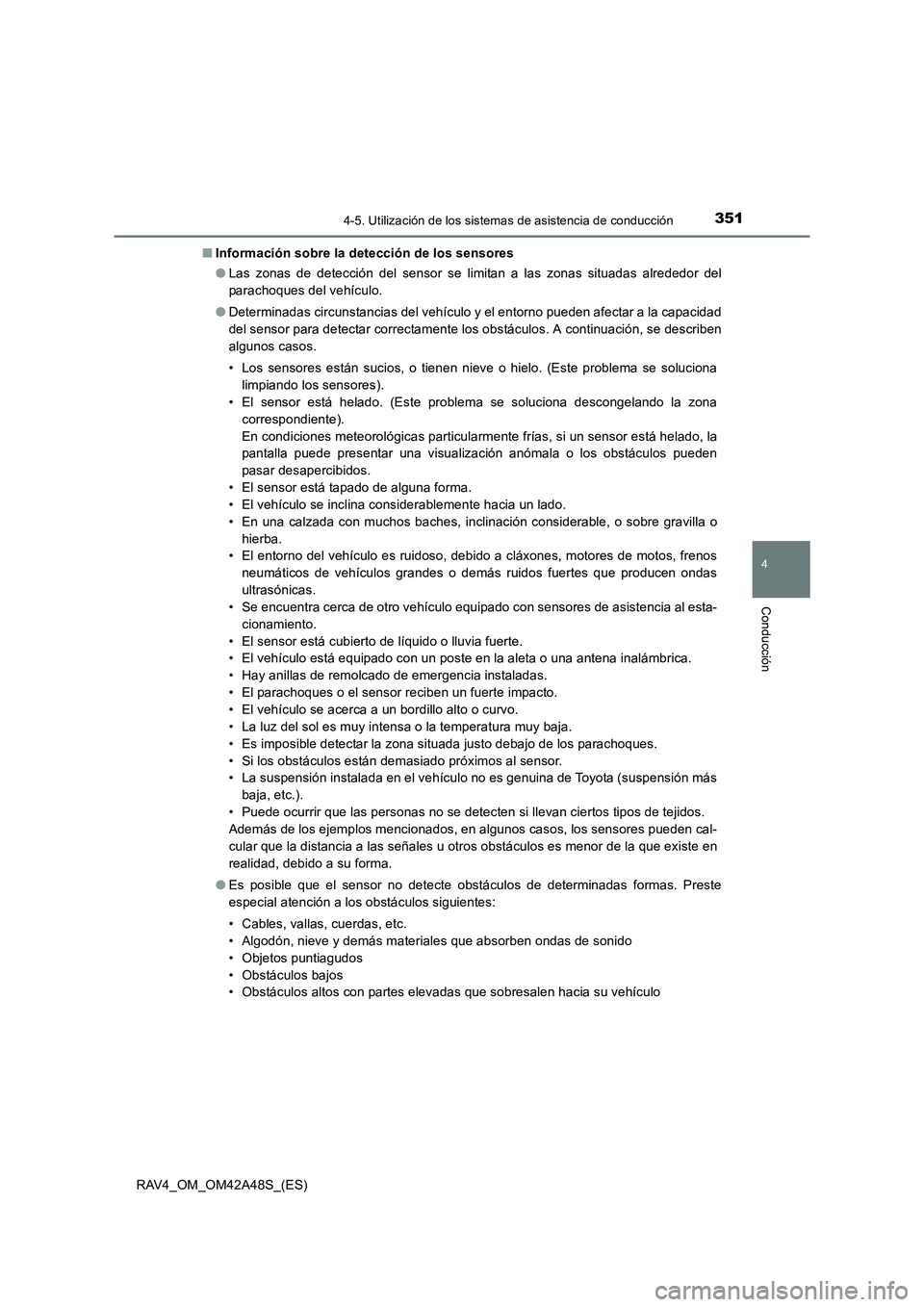

3514-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A48S_(ES)■
Información sobre la detección de los sensores
●Las zonas de detección del sensor se limitan a las zonas situadas alrededor del
parachoques del vehículo.
● Determinadas circunstancias del vehículo y el entorno pueden afectar a la capacidad
del sensor para detectar correctamente los obstáculos. A continuación, se describen
algunos casos.
• Los sensores están sucios, o tienen nieve o hielo. (Este problema se soluciona
limpiando los sensores).
• El sensor está helado. (Este problema se soluciona descongelando la zona
correspondiente).
En condiciones meteorológicas particularmente frías, si un sensor está helado, la
pantalla puede presentar una visualización anómala o los obstáculos pueden
pasar desapercibidos.
• El sensor está tapado de alguna forma.
• El vehículo se inclina considerablemente hacia un lado.
• En una calzada con muchos baches, inclinación considerable, o sobre gravilla o hierba.
• El entorno del vehículo es ruidoso, debido a cláxones, motores de motos, frenos
neumáticos de vehículos grandes o demás ruidos fuertes que producen ondas
ultrasónicas.
• Se encuentra cerca de otro vehículo equipado con sensores de asistencia al esta-
cionamiento.
• El sensor está cubierto de líquido o lluvia fuerte.
• El vehículo está equipado con un poste en la aleta o una antena inalámbrica.
• Hay anillas de remolcado de emergencia instaladas.
• El parachoques o el sensor reciben un fuerte impacto.
• El vehículo se acerca a un bordillo alto o curvo.
• La luz del sol es muy intensa o la temperatura muy baja.
• Es imposible detectar la zona situada justo debajo de los parachoques.
• Si los obstáculos están demasiado próximos al sensor.
• La suspensión instalada en el vehículo no es genuina de Toyota (suspensión más baja, etc.).
• Puede ocurrir que las personas no se detecten si llevan ciertos tipos de tejidos.
Además de los ejemplos mencionados, en algunos casos, los sensores pueden cal-
cular que la distancia a las señales u otros obstáculos es menor de la que existe en
realidad, debido a su forma.
● Es posible que el sensor no detecte obstáculos de determinadas formas. Preste
especial atención a los obstáculos siguientes:
• Cables, vallas, cuerdas, etc.
• Algodón, nieve y demás materiales que absorben ondas de sonido
• Objetos puntiagudos
• Obstáculos bajos
• Obstáculos altos con partes elevadas que sobresalen hacia su vehículo

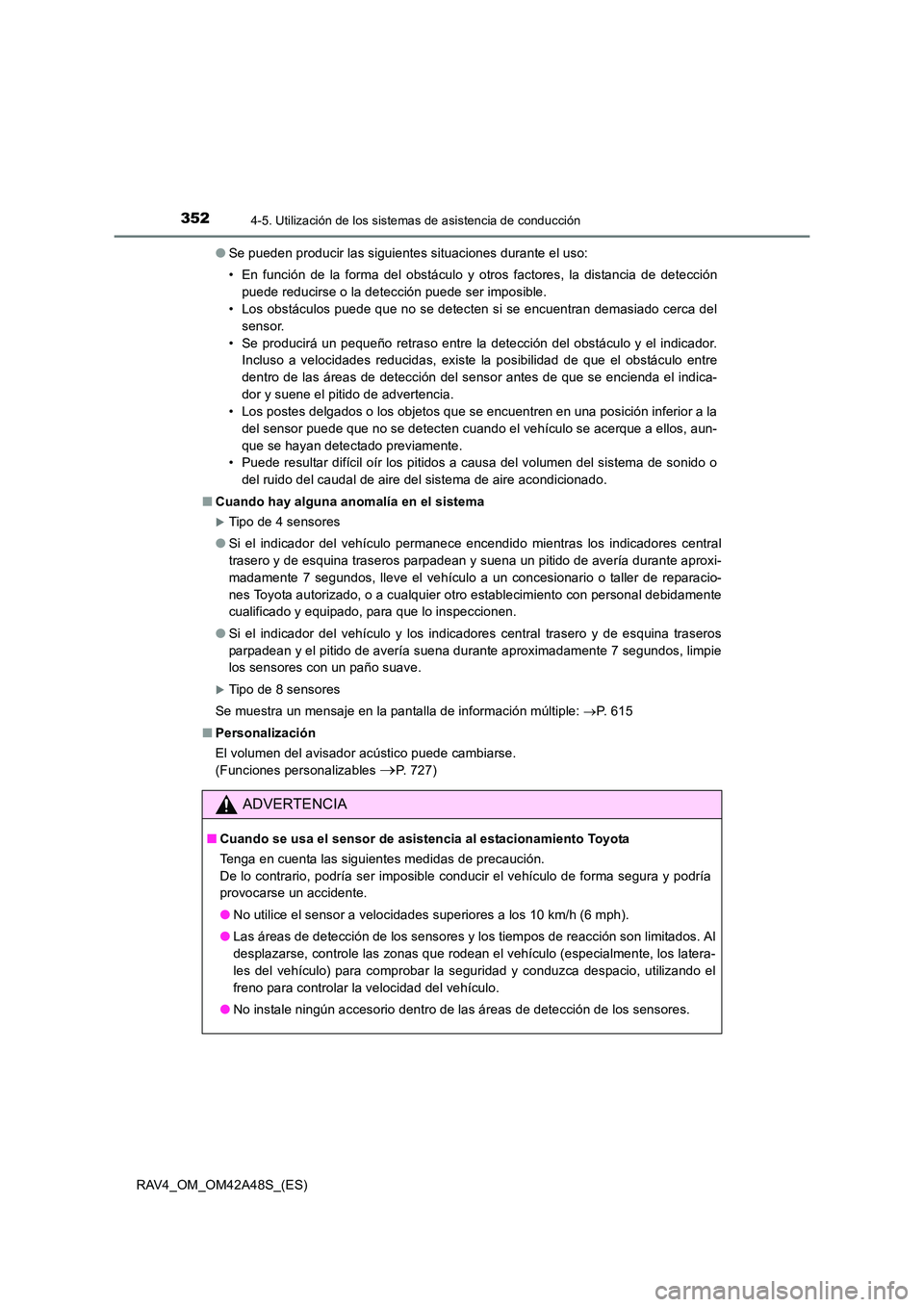

3524-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A48S_(ES)●
Se pueden producir las siguientes situaciones durante el uso:
• En función de la forma del obstáculo y otros factores, la distancia de detección
puede reducirse o la detección puede ser imposible.
• Los obstáculos puede que no se detecten si se encuentran demasiado cerca del
sensor.
• Se producirá un pequeño retraso entre la detección del obstáculo y el indicador. Incluso a velocidades reducidas, existe la posibilidad de que el obstáculo entre
dentro de las áreas de detección del sensor antes de que se encienda el indica-
dor y suene el pitido de advertencia.
• Los postes delgados o los objetos que se encuentren en una posición inferior a la
del sensor puede que no se detecten cuando el vehículo se acerque a ellos, aun-
que se hayan detectado previamente.
• Puede resultar difícil oír los pitidos a causa del volumen del sistema de sonido o
del ruido del caudal de aire del sistema de aire acondicionado.
■ Cuando hay alguna anomalía en el sistema
XTipo de 4 sensores
● Si el indicador del vehículo permanece encendido mientras los indicadores central
trasero y de esquina traseros parpadean y suena un pitido de avería durante aproxi-
madamente 7 segundos, lleve el vehículo a un concesionario o taller de reparacio-
nes Toyota autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccionen.
● Si el indicador del vehículo y los indicadores central trasero y de esquina traseros
parpadean y el pitido de avería suena durante aproximadamente 7 segundos, limpie
los sensores con un paño suave.
XTipo de 8 sensores
Se muestra un mensaje en la pantalla de información múltiple: →P. 615
■ Personalización
El volumen del avisador acústico puede cambiarse.
(Funciones personalizables
→P. 727)
ADVERTENCIA
■Cuando se usa el sensor de asistencia al estacionamiento Toyota
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría ser imposible conducir el vehículo de forma segura y podría
provocarse un accidente.
●No utilice el sensor a velocidades superiores a los 10 km/h (6 mph).
● Las áreas de detección de los sensores y los tiempos de reacción son limitados. Al
desplazarse, controle las zonas que rodean el vehículo (especialmente, los latera-
les del vehículo) para comprobar la seguridad y conduzca despacio, utilizando el
freno para controlar la velocidad del vehículo.
● No instale ningún accesorio dentro de las áreas de detección de los sensores.
