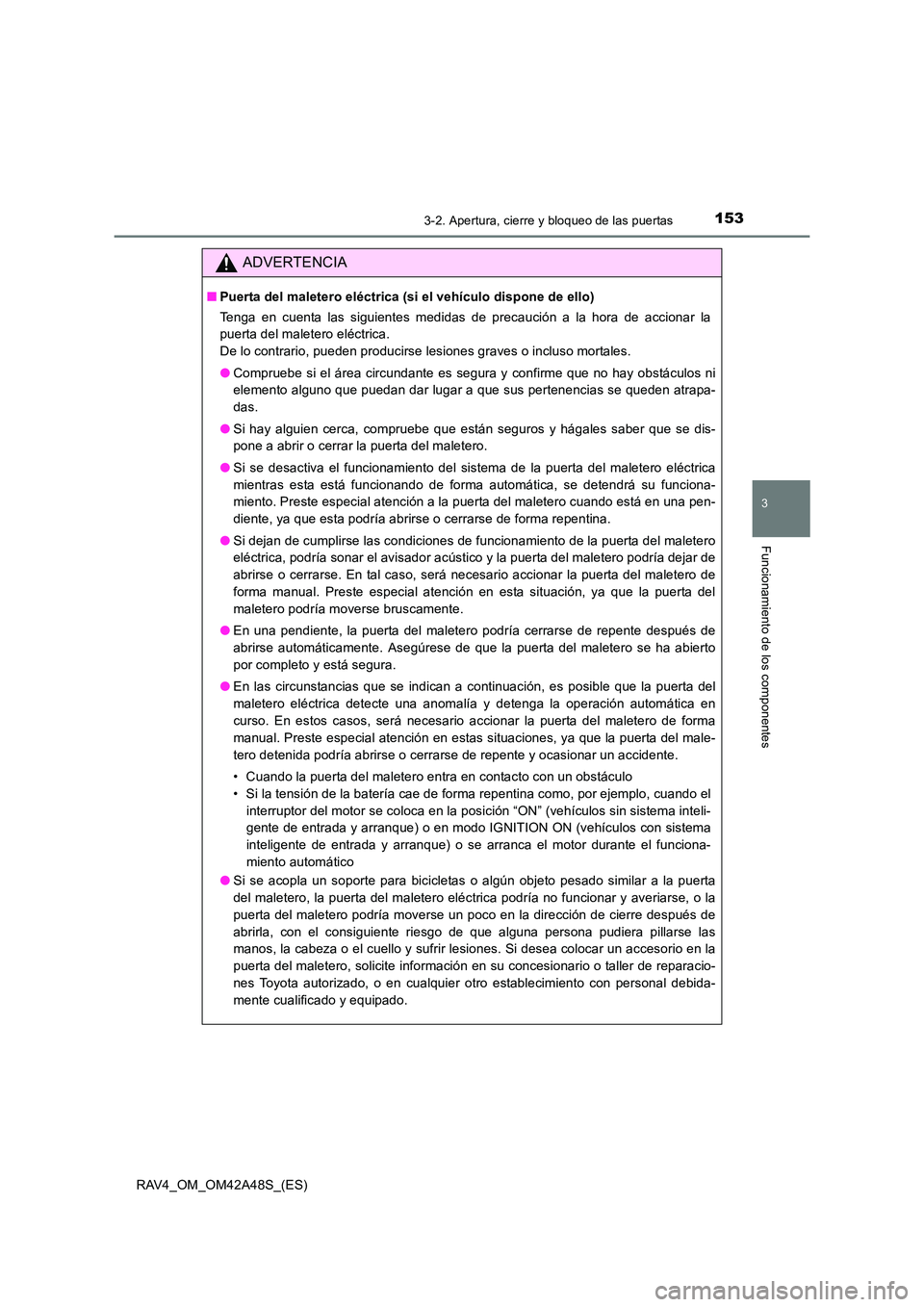

2016 TOYOTA RAV4 Manual del propietario (in Spanish)

1533-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
■Puerta del maletero eléctrica (si el vehículo dispone de ello)
Tenga en cuenta las siguientes medidas de precaución a la hora de accionar la
puerta del maletero eléctrica.
De lo contrario, pueden producirse lesiones graves o incluso mortales.
●Compruebe si el área circundante es segura y confirme que no hay obstáculos ni
elemento alguno que puedan dar lugar a que sus pertenencias se queden atrapa-
das.
● Si hay alguien cerca, compruebe que están seguros y hágales saber que se dis-
pone a abrir o cerrar la puerta del maletero.
● Si se desactiva el funcionamiento del sistema de la puerta del maletero eléctrica
mientras esta está funcionando de forma automática, se detendrá su funciona-
miento. Preste especial atención a la puerta del maletero cuando está en una pen-
diente, ya que esta podría abrirse o cerrarse de forma repentina.
● Si dejan de cumplirse las condiciones de funcionamiento de la puerta del maletero
eléctrica, podría sonar el avisador acústico y la puerta del maletero podría dejar de
abrirse o cerrarse. En tal caso, será necesario accionar la puerta del maletero de
forma manual. Preste especial atención en esta situación, ya que la puerta del
maletero podría moverse bruscamente.
● En una pendiente, la puerta del maletero podría cerrarse de repente después de
abrirse automáticamente. Asegúrese de que la puerta del maletero se ha abierto
por completo y está segura.
● En las circunstancias que se indican a continuación, es posible que la puerta del
maletero eléctrica detecte una anomalía y detenga la operación automática en
curso. En estos casos, será necesario accionar la puerta del maletero de forma
manual. Preste especial atención en estas situaciones, ya que la puerta del male-
tero detenida podría abrirse o cerrarse de repente y ocasionar un accidente.
• Cuando la puerta del maletero entra en contacto con un obstáculo
• Si la tensión de la batería cae de forma repentina como, por ejemplo, cuando el
interruptor del motor se coloca en la posición “ON” (vehículos sin sistema inteli-
gente de entrada y arranque) o en modo IGNITION ON (vehículos con sistema
inteligente de entrada y arranque) o se arranca el motor durante el funciona-
miento automático
● Si se acopla un soporte para bicicletas o algún objeto pesado similar a la puerta
del maletero, la puerta del maletero eléctrica podría no funcionar y averiarse, o la
puerta del maletero podría moverse un poco en la dirección de cierre después de
abrirla, con el consiguiente riesgo de que alguna persona pudiera pillarse las
manos, la cabeza o el cuello y sufrir lesiones. Si desea colocar un accesorio en la
puerta del maletero, solicite información en su concesionario o taller de reparacio-
nes Toyota autorizado, o en cualquier otro establecimiento con personal debida-
mente cualificado y equipado.

1543-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
■Función de protección contra objetos atascados (vehículos con puerta del
maletero eléctrica)
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
●No utilice ninguna parte del cuerpo para activar intencionadamente la función de
protección contra objetos atascados.
● La función de protección contra objetos atascados puede no funcionar si algún
objeto queda atrapado justo antes que se cierre completamente la puerta del male-
tero. Tenga cuidado de no pillarse los dedos ni ninguna otra parte del cuerpo.
● Es posible que la función de protección contra objetos atascados no funcione
dependiendo de la forma que tenga el objeto atrapado. Tenga cuidado de no
pillarse los dedos ni ninguna otra parte del cuerpo.
AV I S O
■Amortiguadores de la puerta del maletero (vehículos sin puerta del maletero
eléctrica)
La puerta del maletero dispone de amortiguadores que mantienen dicha puerta en la
posición deseada.
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, el amortiguador de la puerta del maletero podría resultar dañado,
provocándose una avería.
●No coloque la mano en el amortiguador ni aplique fuerza lateral sobre él.
●No adhiera objetos extraños tales como
pegatinas, hojas de plástico, adhesivos,
etc., al amortiguador.
● No toque el amortiguador con guantes ni
otros objetos de tela.
● No fije accesorios que no sean piezas
genuinas Toyota a la puerta del maletero.
Amortiguadores

1553-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A48S_(ES)
AV I S O
■Husillos de la puerta del maletero (vehículos con puerta del maletero eléctrica)
La puerta del maletero dispone de husillos que mantienen dicha puerta en la posi-
ción deseada.
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, el husillo de la puerta del maletero podría resultar dañado, provo-
cándose una avería.
●No coloque la mano en el husillo ni aplique fuerza lateral sobre él.
■ Para evitar averías en el dispositivo de cierre de la puerta del maletero (vehícu-
los con puerta del maletero eléctrica)
No aplique una fuerza excesiva a la puerta del maletero mientras el dispositivo de
cierre está en funcionamiento.
■ Para evitar daños en la puerta del maletero eléctrica (si el vehículo dispone de
ello)
●Asegúrese de que no hay hielo entre la puerta del maletero y el bastidor, ya que
impediría el movimiento de la puerta del maletero. El accionamiento de la puerta
del maletero eléctrica cuando soporta una carga excesiva puede provocar una
avería.
● No aplique una fuerza excesiva a la puerta del maletero mientras la puerta del
maletero eléctrica está en funcionamiento.
● Procure no dañar los sensores (instalados en los bordes derecho e izquierdo de la
puerta del maletero eléctrica) con un cuchillo u otros objetos afilados. Si el sensor
está desconectado, la puerta del maletero eléctrica no se cerrará automática-
mente.
●No adhiera objetos extraños tales como
pegatinas, láminas de plástico, adhesivos,
etc., en el husillo.
● No toque el husillo con guantes ni otros
objetos de tela.
● No acople accesorios pesados a la puerta
del maletero. Al acoplar accesorios, solicite
información en su concesionario o taller de
reparaciones Toyota autorizado, o en cual-
quier otro establecimiento con personal
debidamente cualificado y equipado.
Husillos

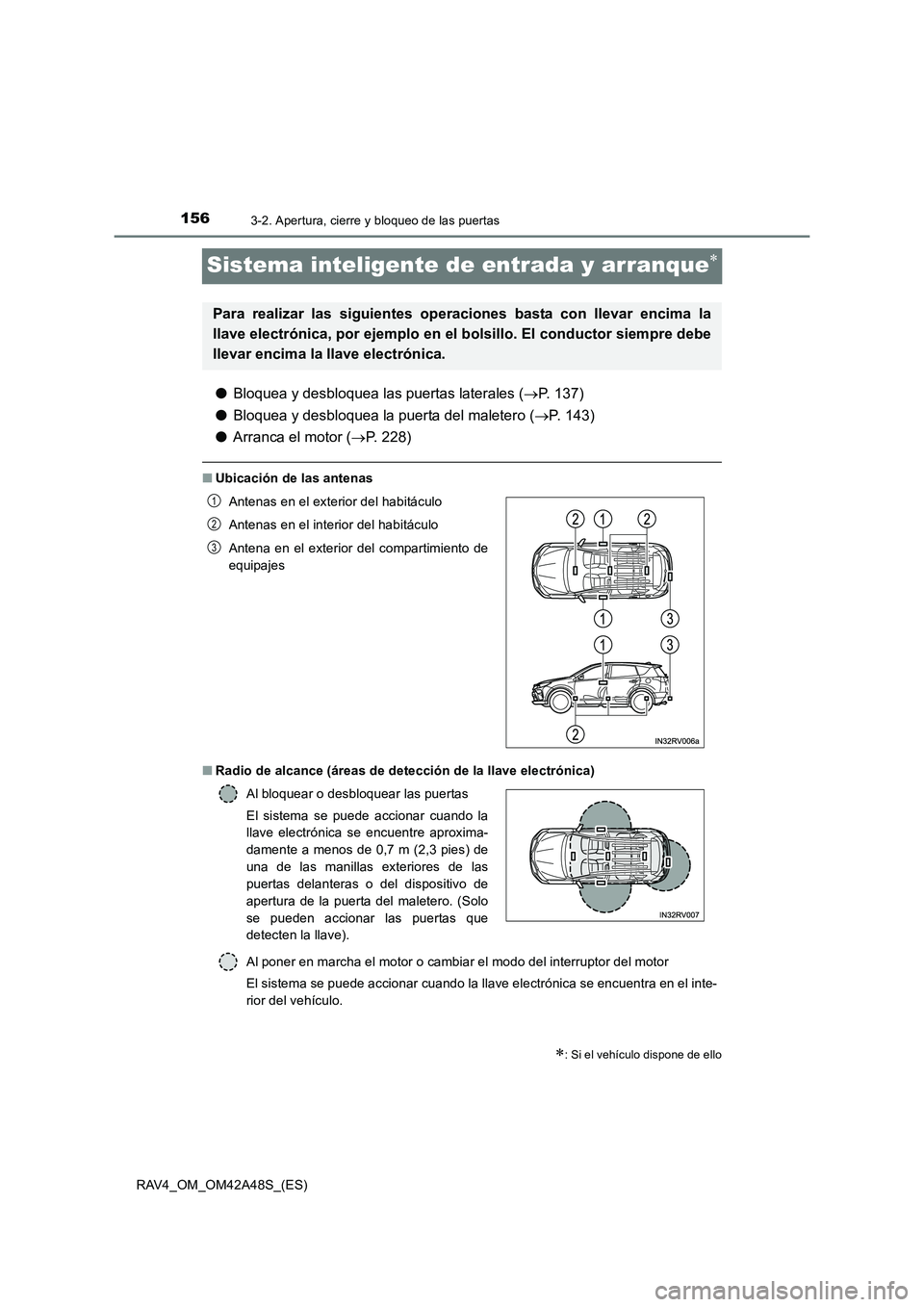

1563-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A48S_(ES)
Sistema inteligente de entrada y arranque∗
●Bloquea y desbloquea las puertas laterales ( →P. 137)
● Bloquea y desbloquea la puerta del maletero ( →P. 143)
● Arranca el motor ( →P. 228)
■ Ubicación de las antenas
■ Radio de alcance (áreas de detección de la llave electrónica)
Al poner en marcha el motor o cambiar el modo del interruptor del motor
El sistema se puede accionar cuando la llave electrónica se encuentra en el inte-
rior del vehículo.
∗: Si el vehículo dispone de ello
Para realizar las siguientes operaciones basta con llevar encima la
llave electrónica, por ejemplo en el bolsillo. El conductor siempre debe
llevar encima la llave electrónica.
Antenas en el exterior del habitáculo
Antenas en el interior del habitáculo
Antena en el exterior del compartimiento de
equipajes
Al bloquear o desbloquear las puertas
El sistema se puede accionar cuando la
llave electrónica se encuentre aproxima-
damente a menos de 0,7 m (2,3 pies) de
una de las manillas exteriores de las
puertas delanteras o del dispositivo de
apertura de la puerta del maletero. (Solo
se pueden accionar las puertas que
detecten la llave).1
2
3

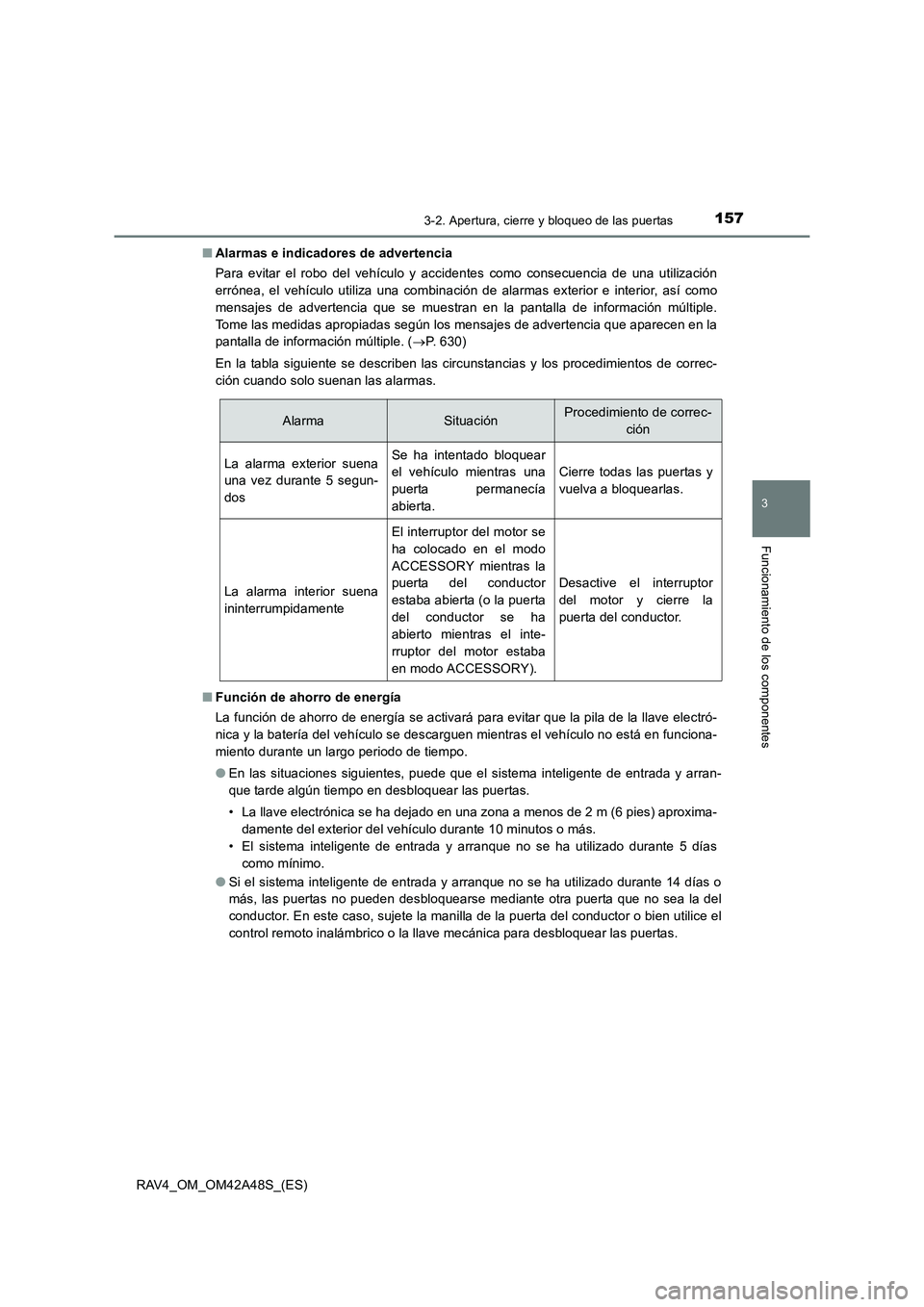

1573-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A48S_(ES)■
Alarmas e indicadores de advertencia
Para evitar el robo del vehículo y accidentes como consecuencia de una utilización
errónea, el vehículo utiliza una combinación de alarmas exterior e interior, así como
mensajes de advertencia que se muestran en la pantalla de información múltiple.
Tome las medidas apropiadas según los mensajes de advertencia que aparecen en la
pantalla de información múltiple. ( →P. 630)
En la tabla siguiente se describen las circunstancias y los procedimientos de correc-
ción cuando solo suenan las alarmas.
■ Función de ahorro de energía
La función de ahorro de energía se activará para evitar que la pila de la llave electró-
nica y la batería del vehículo se descarguen mientras el vehículo no está en funciona-
miento durante un largo periodo de tiempo.
●En las situaciones siguientes, puede que el sistema inteligente de entrada y arran-
que tarde algún tiempo en desbloquear las puertas.
• La llave electrónica se ha dejado en una zona a menos de 2 m (6 pies) aproxima-
damente del exterior del vehículo durante 10 minutos o más.
• El sistema inteligente de entrada y arranque no se ha utilizado durante 5 días como mínimo.
● Si el sistema inteligente de entrada y arranque no se ha utilizado durante 14 días o
más, las puertas no pueden desbloquearse mediante otra puerta que no sea la del
conductor. En este caso, sujete la manilla de la puerta del conductor o bien utilice el
control remoto inalámbrico o la llave mecánica para desbloquear las puertas.
AlarmaSituaciónProcedimiento de correc-
ción
La alarma exterior suena
una vez durante 5 segun-
dosSe ha intentado bloquear
el vehículo mientras una
puerta permanecía
abierta.
Cierre todas las puertas y
vuelva a bloquearlas.
La alarma interior suena
ininterrumpidamente
El interruptor del motor se
ha colocado en el modo
ACCESSORY mientras la
puerta del conductor
estaba abierta (o la puerta
del conductor se ha
abierto mientras el inte-
rruptor del motor estaba
en modo ACCESSORY).
Desactive el interruptor
del motor y cierre la
puerta del conductor.

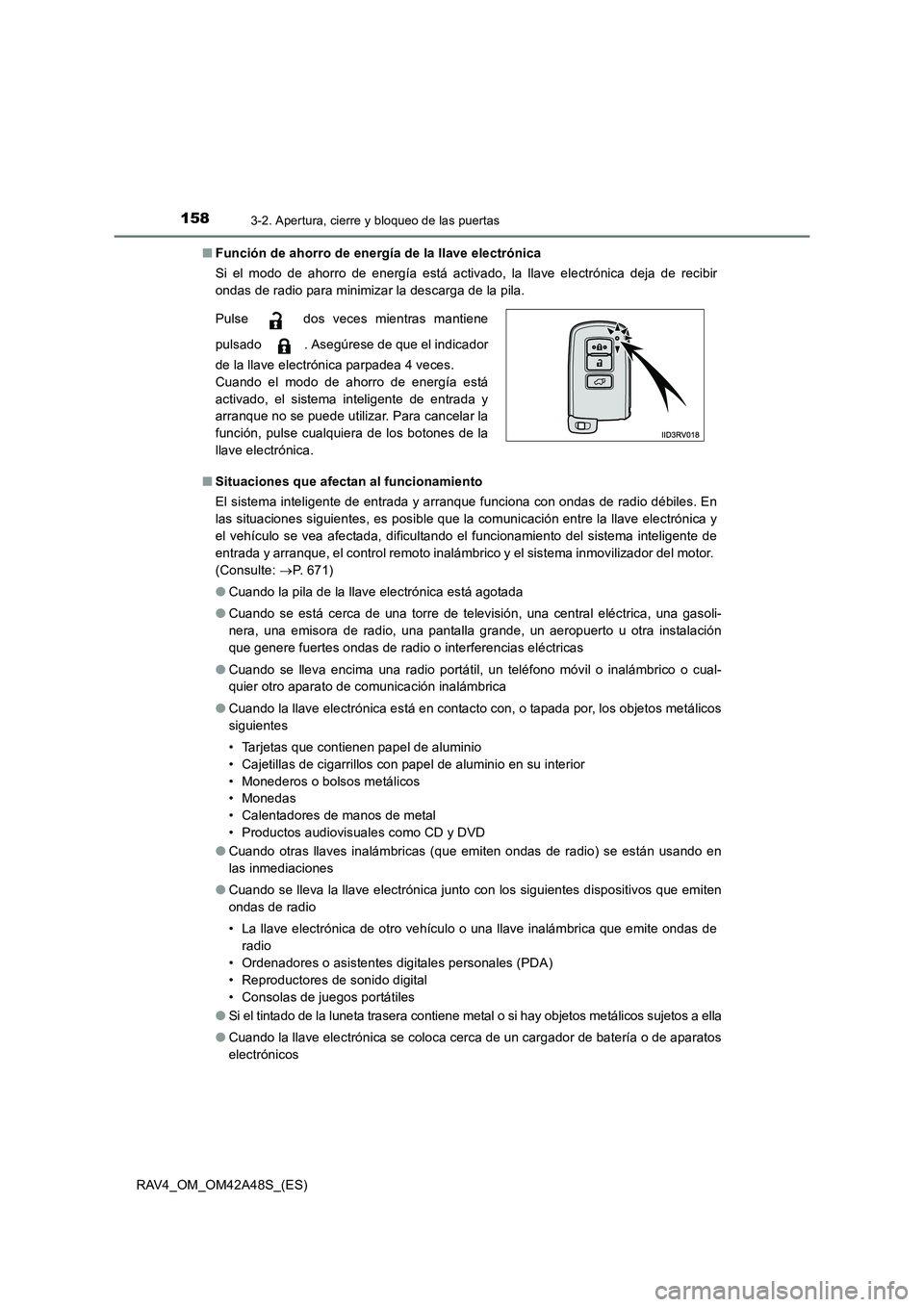

1583-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A48S_(ES)■
Función de ahorro de energía de la llave electrónica
Si el modo de ahorro de energía está activado, la llave electrónica deja de recibir
ondas de radio para minimizar la descarga de la pila.
■ Situaciones que afectan al funcionamiento
El sistema inteligente de entrada y arranque funciona con ondas de radio débiles. En
las situaciones siguientes, es posible que la comunicación entre la llave electrónica y
el vehículo se vea afectada, dificultando el funcionamiento del sistema inteligente de
entrada y arranque, el control remoto inalámbrico y el sistema inmovilizador del motor.
(Consulte: →P. 671)
● Cuando la pila de la llave electrónica está agotada
● Cuando se está cerca de una torre de televisión, una central eléctrica, una gasoli-
nera, una emisora de radio, una pantalla grande, un aeropuerto u otra instalación
que genere fuertes ondas de radio o interferencias eléctricas
● Cuando se lleva encima una radio portátil, un teléfono móvil o inalámbrico o cual-
quier otro aparato de comunicación inalámbrica
● Cuando la llave electrónica está en contacto con, o tapada por, los objetos metálicos
siguientes
• Tarjetas que contienen papel de aluminio
• Cajetillas de cigarrillos con papel de aluminio en su interior
• Monederos o bolsos metálicos
• Monedas
• Calentadores de manos de metal
• Productos audiovisuales como CD y DVD
● Cuando otras llaves inalámbricas (que emiten ondas de radio) se están usando en
las inmediaciones
● Cuando se lleva la llave electrónica junto con los siguientes dispositivos que emiten
ondas de radio
• La llave electrónica de otro vehículo o una llave inalámbrica que emite ondas de
radio
• Ordenadores o asistentes digitales personales (PDA)
• Reproductores de sonido digital
• Consolas de juegos portátiles
● Si el tintado de la luneta trasera contiene metal o si hay objetos metálicos sujetos a ella
● Cuando la llave electrónica se coloca cerca de un cargador de batería o de aparatos
electrónicos
Pulse dos veces mientras mantiene
pulsado . Asegúrese de que el indicador
de la llave electrónica parpadea 4 veces.
Cuando el modo de ahorro de energía está
activado, el sistema inteligente de entrada y
arranque no se puede utilizar. Para cancelar la
función, pulse cualquiera de los botones de la
llave electrónica.

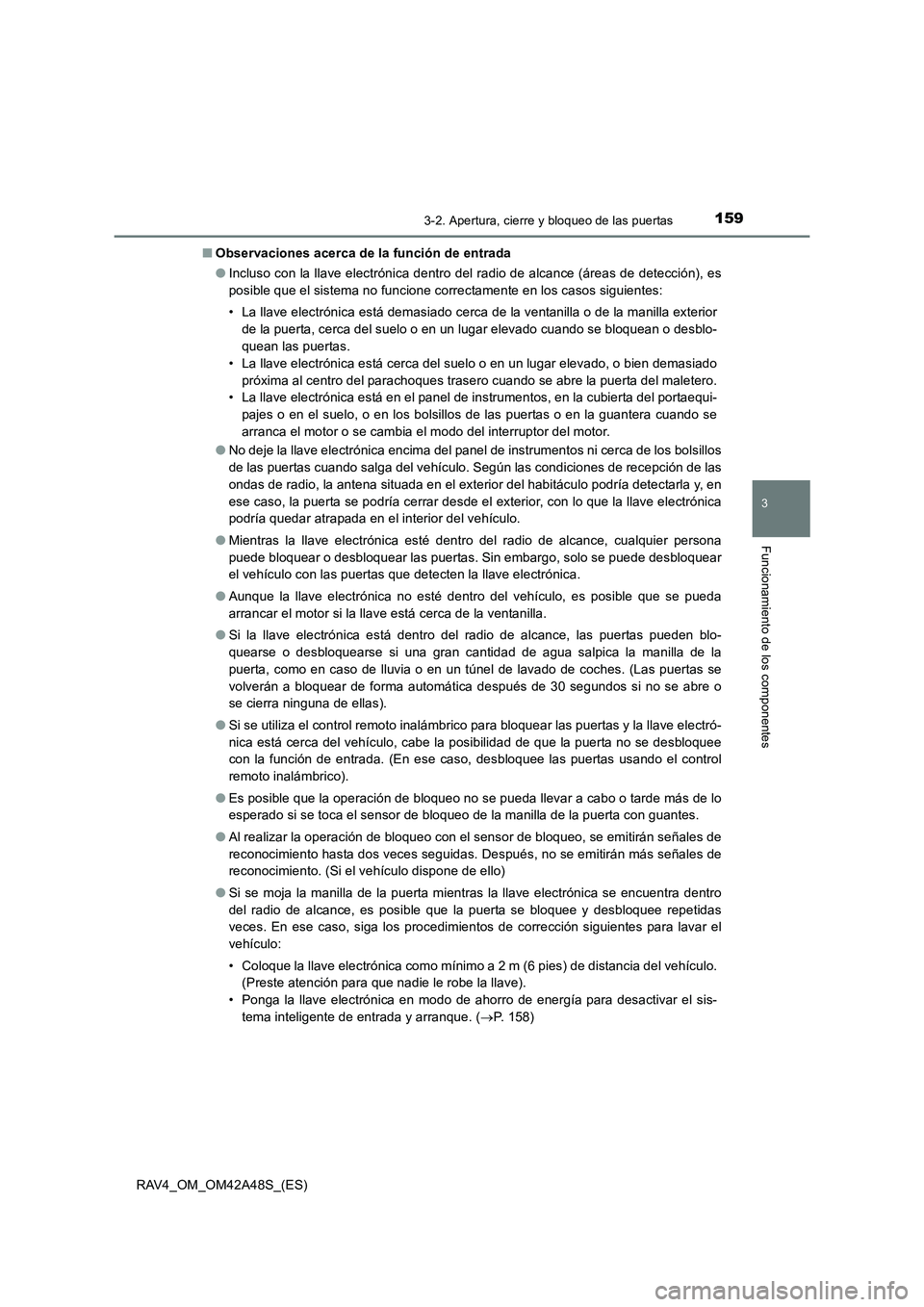

1593-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A48S_(ES)■
Observaciones acerca de la función de entrada
●Incluso con la llave electrónica dentro del radio de alcance (áreas de detección), es
posible que el sistema no funcione correctamente en los casos siguientes:
• La llave electrónica está demasiado cerca de la ventanilla o de la manilla exterior
de la puerta, cerca del suelo o en un lugar elevado cuando se bloquean o desblo-
quean las puertas.
• La llave electrónica está cerca del suelo o en un lugar elevado, o bien demasiado próxima al centro del parachoques trasero cuando se abre la puerta del maletero.
• La llave electrónica está en el panel de instrumentos, en la cubierta del portaequi-
pajes o en el suelo, o en los bolsillos de las puertas o en la guantera cuando se
arranca el motor o se cambia el modo del interruptor del motor.
● No deje la llave electrónica encima del panel de instrumentos ni cerca de los bolsillos
de las puertas cuando salga del vehículo. Según las condiciones de recepción de las
ondas de radio, la antena situada en el exterior del habitáculo podría detectarla y, en
ese caso, la puerta se podría cerrar desde el exterior, con lo que la llave electrónica
podría quedar atrapada en el interior del vehículo.
● Mientras la llave electrónica esté dentro del radio de alcance, cualquier persona
puede bloquear o desbloquear las puertas. Sin embargo, solo se puede desbloquear
el vehículo con las puertas que detecten la llave electrónica.
● Aunque la llave electrónica no esté dentro del vehículo, es posible que se pueda
arrancar el motor si la llave está cerca de la ventanilla.
● Si la llave electrónica está dentro del radio de alcance, las puertas pueden blo-
quearse o desbloquearse si una gran cantidad de agua salpica la manilla de la
puerta, como en caso de lluvia o en un túnel de lavado de coches. (Las puertas se
volverán a bloquear de forma automática después de 30 segundos si no se abre o
se cierra ninguna de ellas).
● Si se utiliza el control remoto inalámbrico para bloquear las puertas y la llave electró-
nica está cerca del vehículo, cabe la posibilidad de que la puerta no se desbloquee
con la función de entrada. (En ese caso, desbloquee las puertas usando el control
remoto inalámbrico).
● Es posible que la operación de bloqueo no se pueda llevar a cabo o tarde más de lo
esperado si se toca el sensor de bloqueo de la manilla de la puerta con guantes.
● Al realizar la operación de bloqueo con el sensor de bloqueo, se emitirán señales de
reconocimiento hasta dos veces seguidas. Después, no se emitirán más señales de
reconocimiento. (Si el vehículo dispone de ello)
● Si se moja la manilla de la puerta mientras la llave electrónica se encuentra dentro
del radio de alcance, es posible que la puerta se bloquee y desbloquee repetidas
veces. En ese caso, siga los procedimientos de corrección siguientes para lavar el
vehículo:
• Coloque la llave electrónica como mínimo a 2 m (6 pies) de distancia del vehículo.
(Preste atención para que nadie le robe la llave).
• Ponga la llave electrónica en modo de ahorro de energía para desactivar el sis- tema inteligente de entrada y arranque. ( →P. 158)

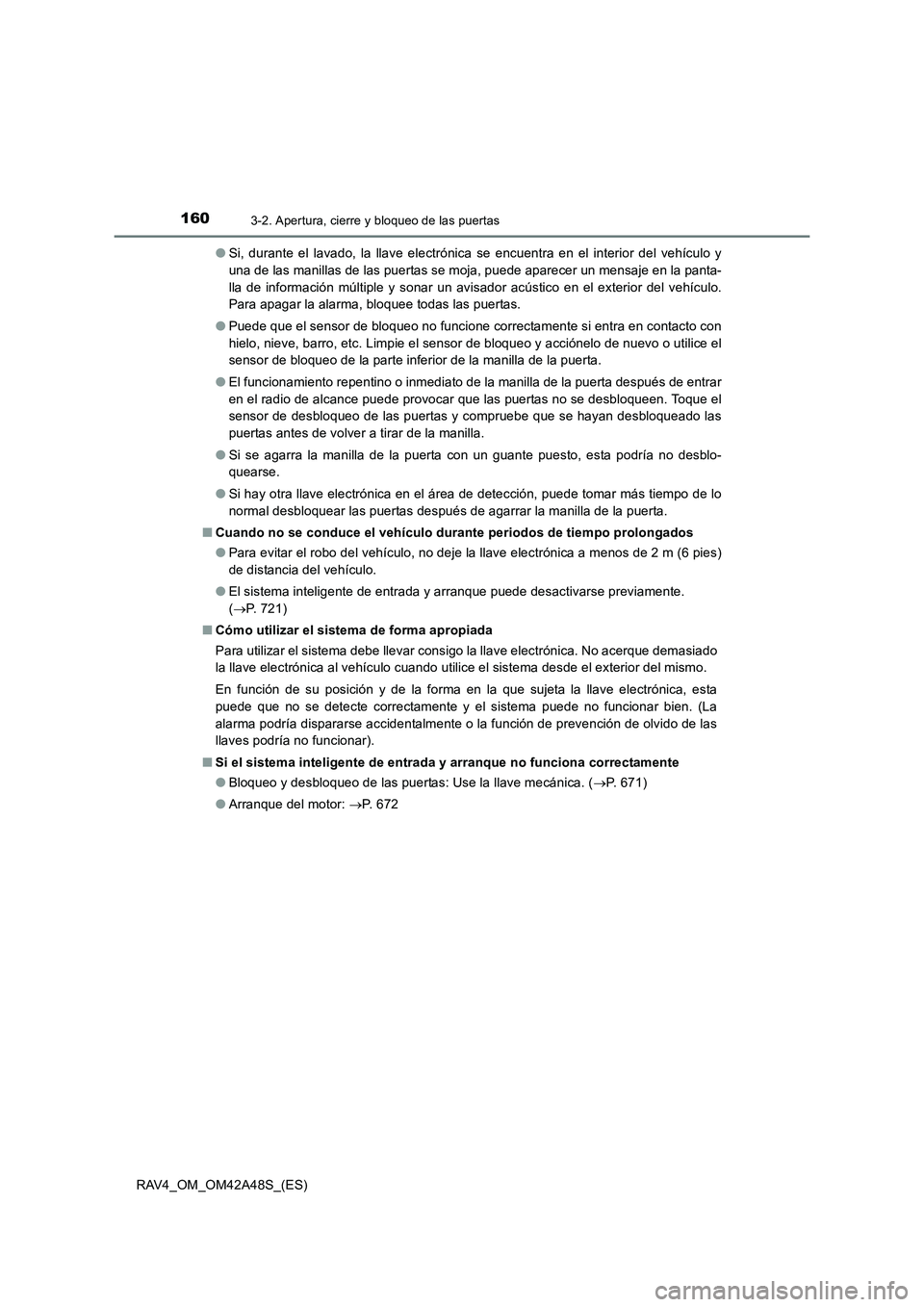

1603-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A48S_(ES)●
Si, durante el lavado, la llave electrónica se encuentra en el interior del vehículo y
una de las manillas de las puertas se moja, puede aparecer un mensaje en la panta-
lla de información múltiple y sonar un avisador acústico en el exterior del vehículo.
Para apagar la alarma, bloquee todas las puertas.
● Puede que el sensor de bloqueo no funcione correctamente si entra en contacto con
hielo, nieve, barro, etc. Limpie el sensor de bloqueo y acciónelo de nuevo o utilice el
sensor de bloqueo de la parte inferior de la manilla de la puerta.
● El funcionamiento repentino o inmediato de la manilla de la puerta después de entrar
en el radio de alcance puede provocar que las puertas no se desbloqueen. Toque el
sensor de desbloqueo de las puertas y compruebe que se hayan desbloqueado las
puertas antes de volver a tirar de la manilla.
● Si se agarra la manilla de la puerta con un guante puesto, esta podría no desblo-
quearse.
● Si hay otra llave electrónica en el área de detección, puede tomar más tiempo de lo
normal desbloquear las puertas después de agarrar la manilla de la puerta.
■ Cuando no se conduce el vehículo durante periodos de tiempo prolongados
●Para evitar el robo del vehículo, no deje la llave electrónica a menos de 2 m (6 pies)
de distancia del vehículo.
● El sistema inteligente de entrada y arranque puede desactivarse previamente.
(→ P. 721)
■ Cómo utilizar el sistema de forma apropiada
Para utilizar el sistema debe llevar consigo la llave electrónica. No acerque demasiado
la llave electrónica al vehículo cuando utilice el sistema desde el exterior del mismo.
En función de su posición y de la forma en la que sujeta la llave electrónica, esta
puede que no se detecte correctamente y el sistema puede no funcionar bien. (La
alarma podría dispararse accidentalmente o la función de prevención de olvido de las
llaves podría no funcionar).
■ Si el sistema inteligente de entrada y arranque no funciona correctamente
●Bloqueo y desbloqueo de las puertas: Use la llave mecánica. ( →P. 671)
● Arranque del motor: →P. 6 7 2
