2016 TOYOTA RAV4 Manual del propietario (in Spanish)

6898-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42A48S_(ES)

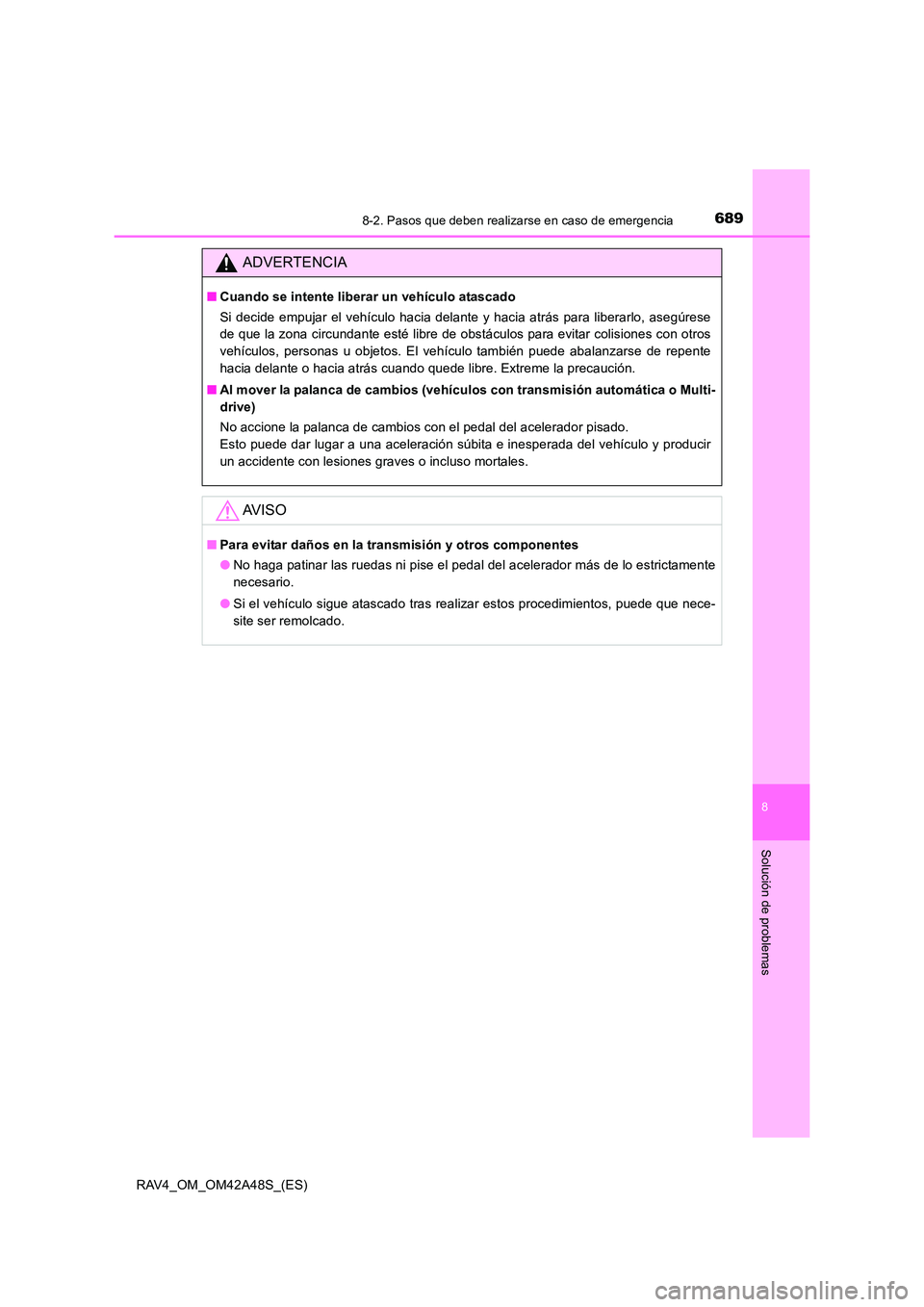

ADVERTENCIA
■Cuando se intente liberar un vehículo atascado
Si decide empujar el vehículo hacia delante y hacia atrás para liberarlo, asegúrese
de que la zona circundante esté libre de obstáculos para evitar colisiones con otros
vehículos, personas u objetos. El vehículo también puede abalanzarse de repente
hacia delante o hacia atrás cuando quede libre. Extreme la precaución.
■ Al mover la palanca de cambios (vehículos con transmisión automática o Multi-
drive)
No accione la palanca de cambios con el pedal del acelerador pisado.
Esto puede dar lugar a una aceleración súbita e inesperada del vehículo y producir
un accidente con lesiones graves o incluso mortales.
AV I S O
■Para evitar daños en la transmisión y otros componentes
●No haga patinar las ruedas ni pise el pedal del acelerador más de lo estrictamente
necesario.
● Si el vehículo sigue atascado tras realizar estos procedimientos, puede que nece-
site ser remolcado.

6908-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A48S_(ES)

691

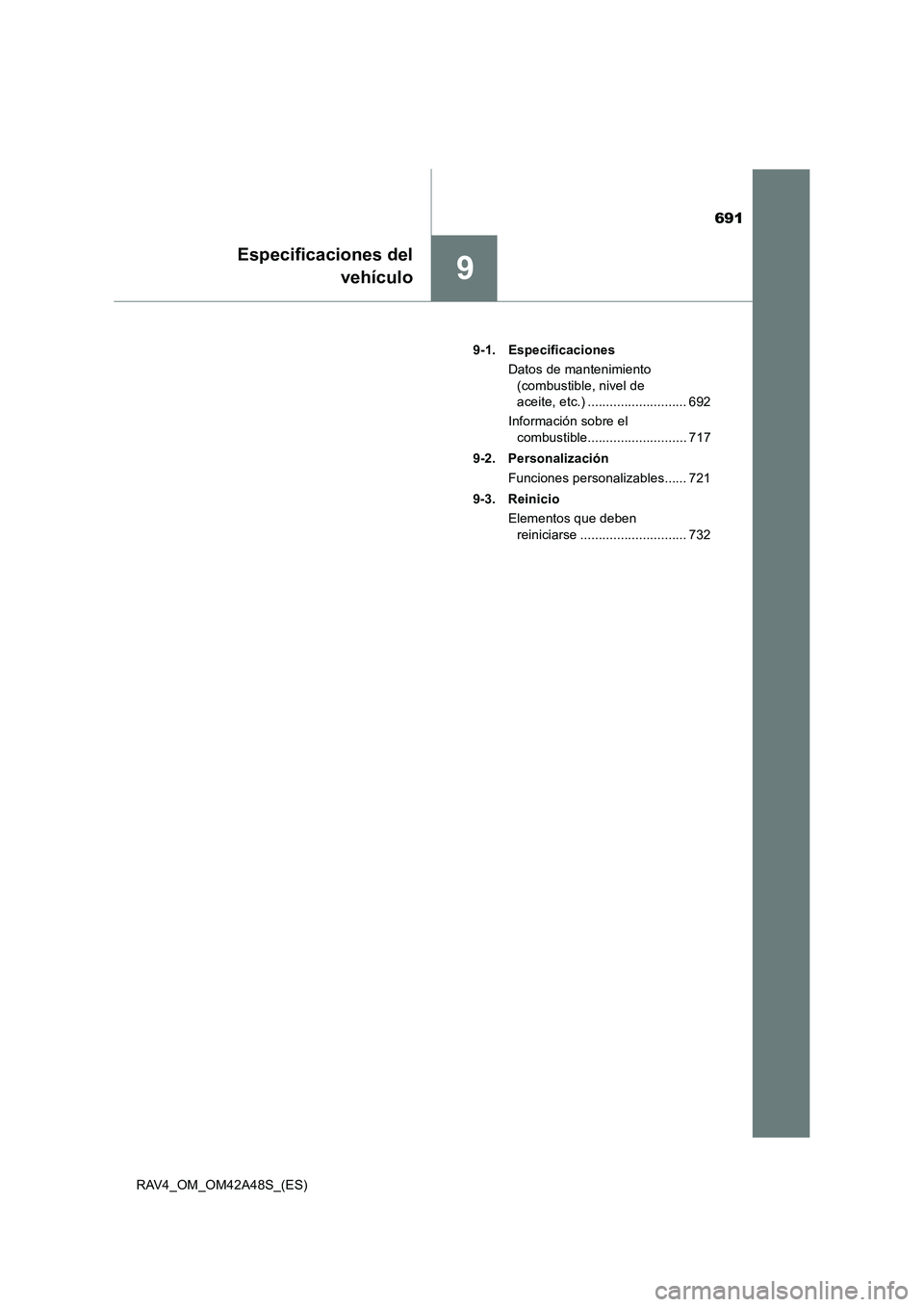

9
Especificaciones delvehículo
RAV4_OM_OM42A48S_(ES) 9-1. Especificaciones
Datos de mantenimiento (combustible, nivel de
aceite, etc.) ........................... 692
Información sobre el combustible........................... 717
9-2. Personalización Funciones personalizables...... 721
9-3. Reinicio Elementos que deben reiniciarse ............................. 732

6929-1. Especificaciones
RAV4_OM_OM42A48S_(ES)

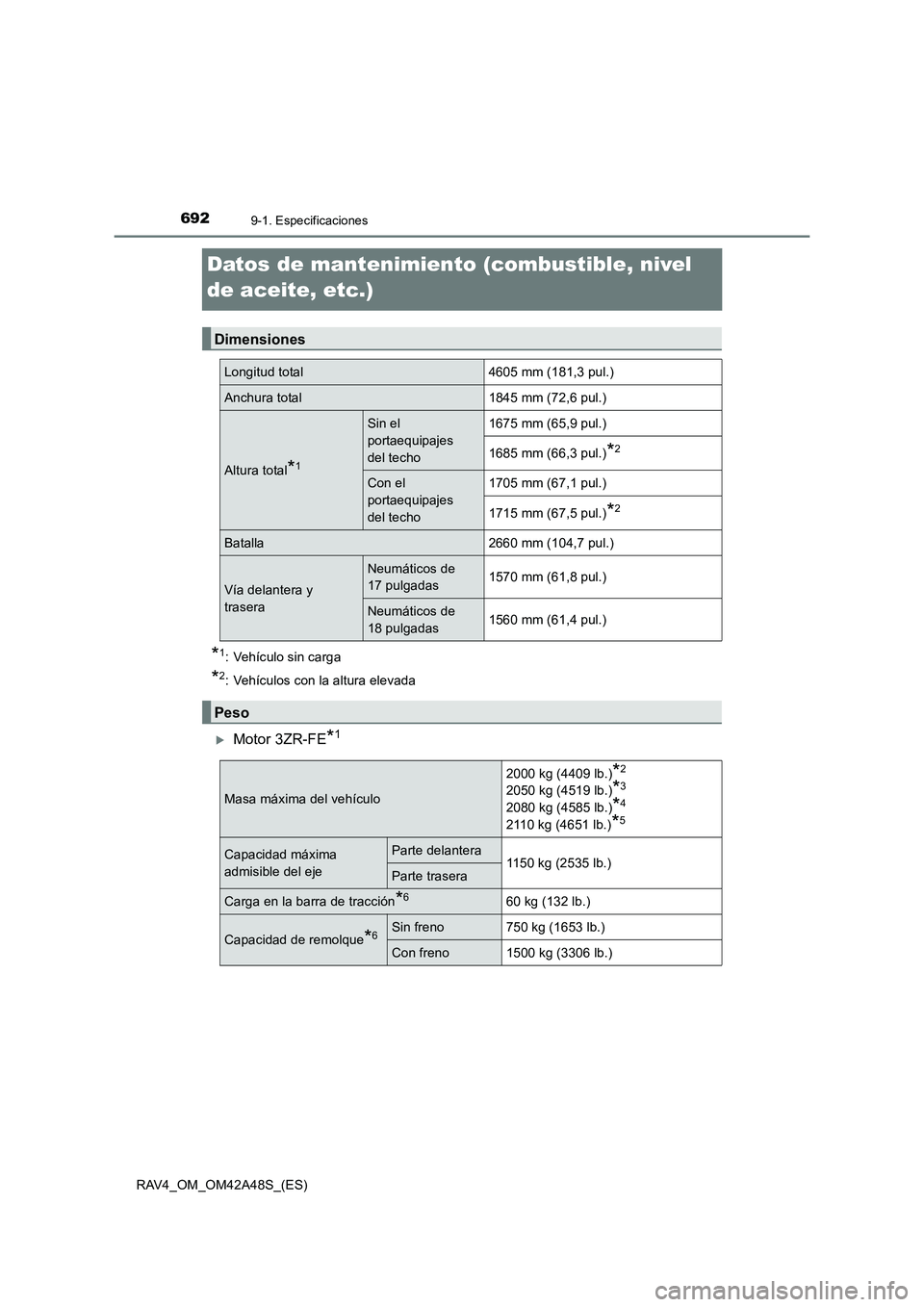

Datos de mantenimiento (combustible, nivel
de aceite, etc.)*
1: Vehículo sin carga
*2: Vehículos con la altura elevada
XMotor 3ZR-FE*1
Dimensiones
Longitud total4605 mm (181,3 pul.)
Anchura total1845 mm (72,6 pul.)
Altura total*1
Sin el
portaequipajes
del techo1675 mm (65,9 pul.)
1685 mm (66,3 pul.)*2
Con el
portaequipajes
del techo1705 mm (67,1 pul.)
1715 mm (67,5 pul.)*2
Batalla2660 mm (104,7 pul.)
Vía delantera y
trasera
Neumáticos de
17 pulgadas1570 mm (61,8 pul.)
Neumáticos de
18 pulgadas1560 mm (61,4 pul.)
Peso
Masa máxima del vehículo
2000 kg (4409 lb.)*2
2050 kg (4519 lb.)*3
2080 kg (4585 lb.)*4
2110 kg (4651 lb.)*5
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*660 kg (132 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)

6939-1. Especificaciones
RAV4_OM_OM42A48S_(ES)
9
Especificaciones del vehículo

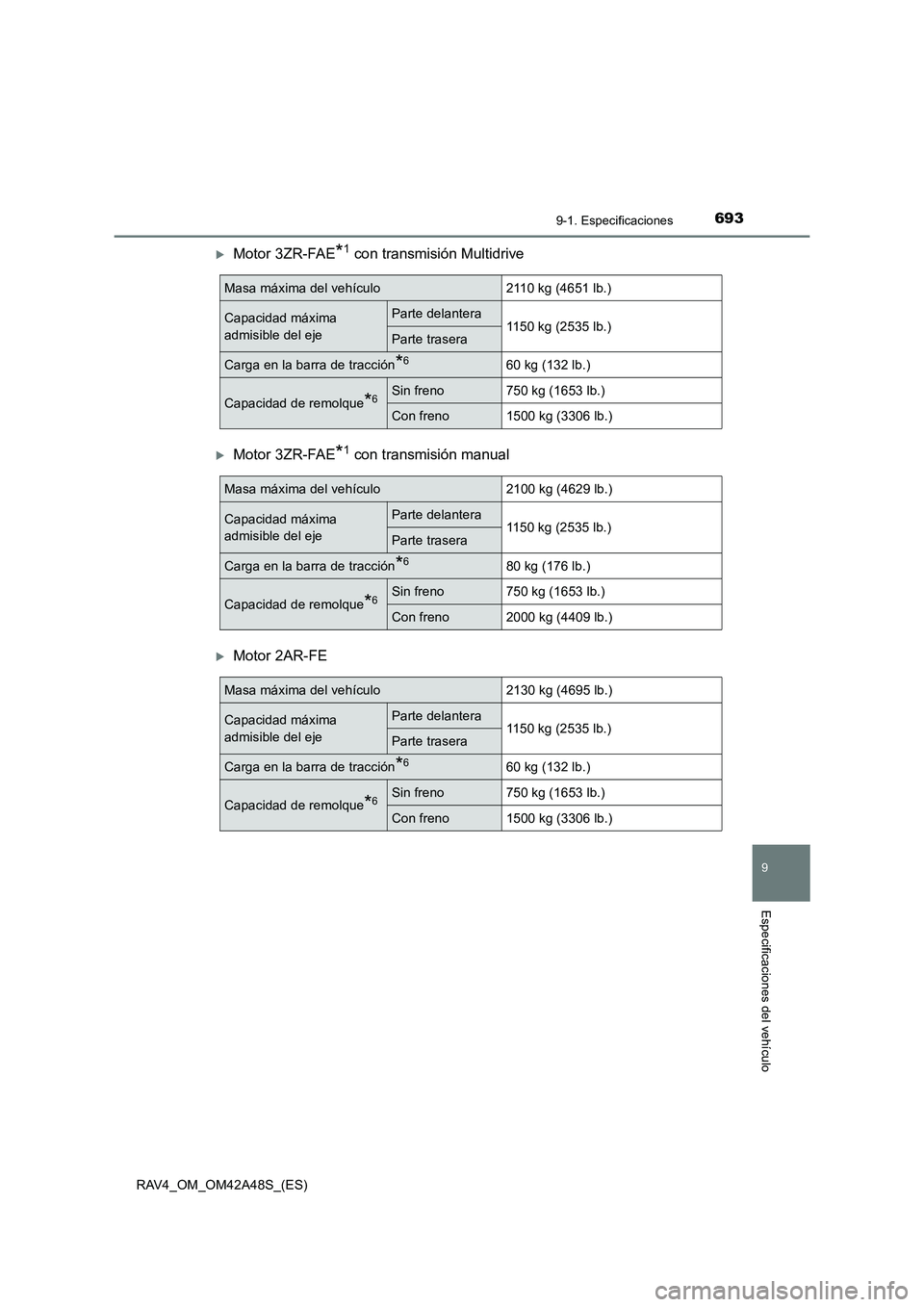

XMotor 3ZR-FAE*1 con transmisión Multidrive
XMotor 3ZR-FAE*1 con transmisión manual
XMotor 2AR-FE
Masa máxima del vehículo2110 kg (4651 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*660 kg (132 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)
Masa máxima del vehículo2100 kg (4629 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*680 kg (176 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno2000 kg (4409 lb.)
Masa máxima del vehículo2130 kg (4695 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*660 kg (132 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)

6949-1. Especificaciones
RAV4_OM_OM42A48S_(ES)

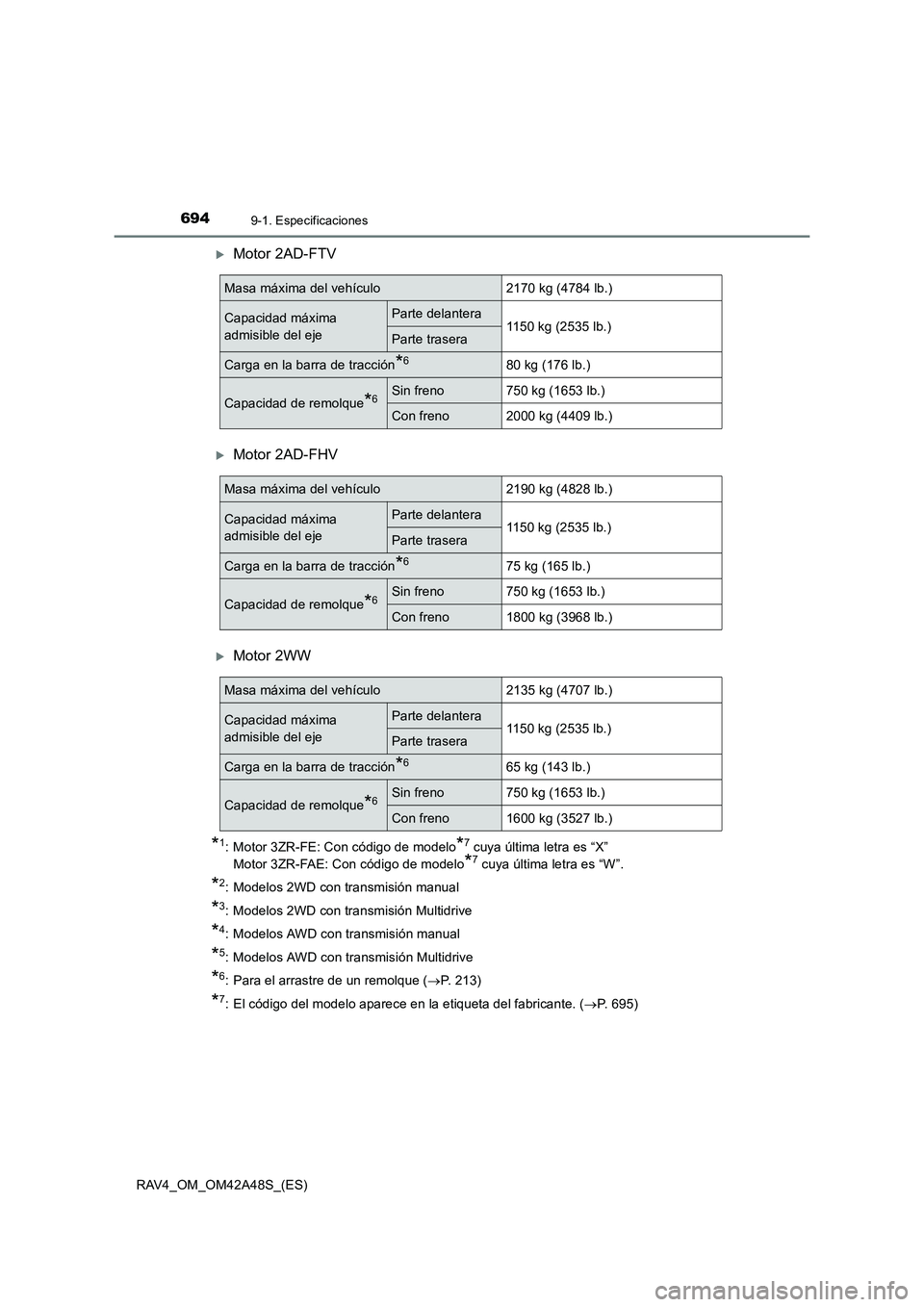

XMotor 2AD-FTV
XMotor 2AD-FHV
XMotor 2WW
*1: Motor 3ZR-FE: Con código de modelo*7 cuya última letra es “X”
Motor 3ZR-FAE: Con código de modelo
*7 cuya última letra es “W”.
*2: Modelos 2WD con transmisión manual
*3: Modelos 2WD con transmisión Multidrive
*4: Modelos AWD con transmisión manual
*5: Modelos AWD con transmisión Multidrive
*6: Para el arrastre de un remolque ( →P. 213)
*7: El código del modelo aparece en la etiqueta del fabricante. ( →P. 695)
Masa máxima del vehículo2170 kg (4784 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*680 kg (176 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno2000 kg (4409 lb.)
Masa máxima del vehículo2190 kg (4828 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*675 kg (165 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1800 kg (3968 lb.)
Masa máxima del vehículo2135 kg (4707 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*665 kg (143 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1600 kg (3527 lb.)

6959-1. Especificaciones
RAV4_OM_OM42A48S_(ES)
9
Especificaciones del vehículo

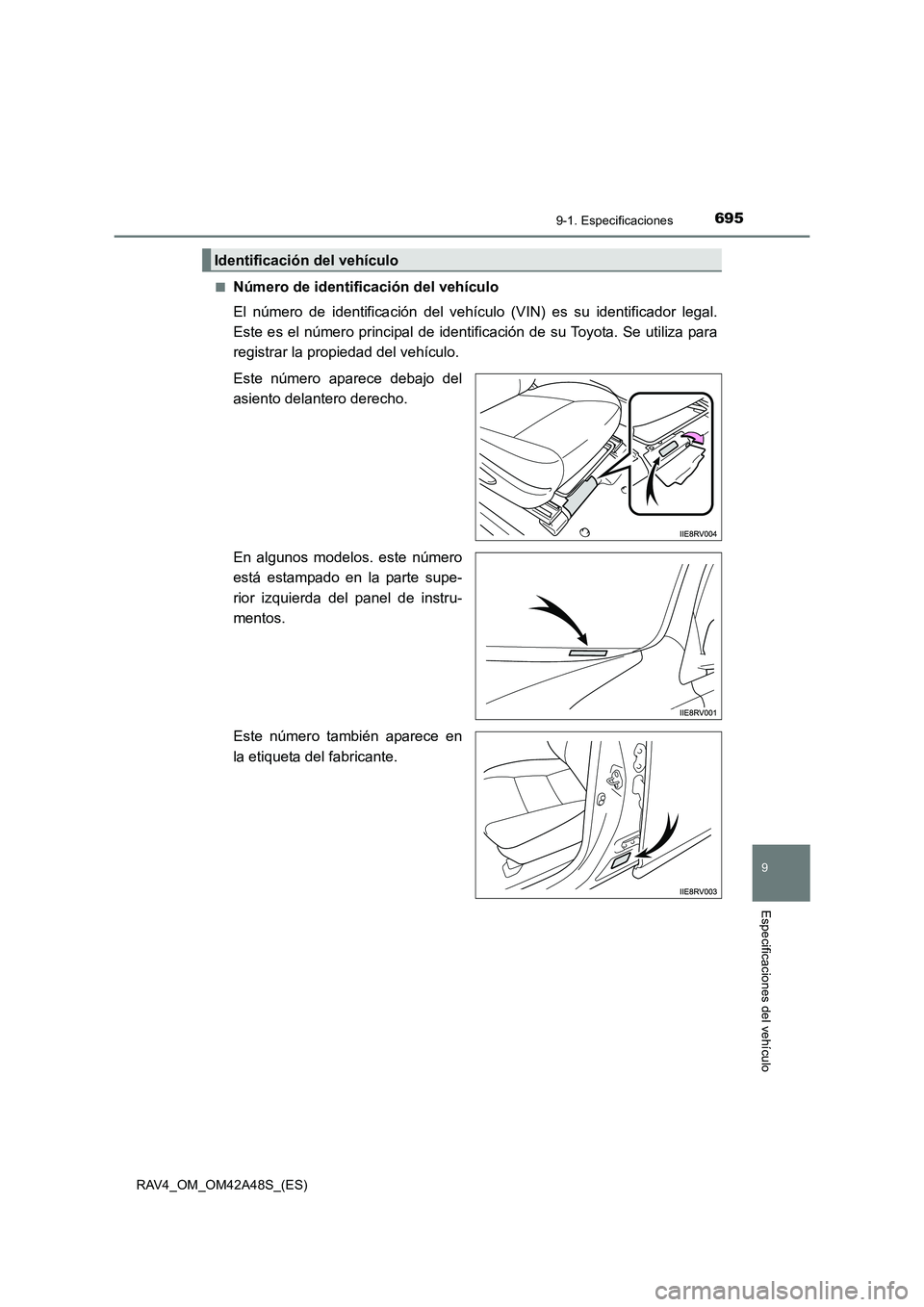

■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador legal.
Este es el número principal de identificación de su Toyota. Se utiliza para
registrar la propiedad del vehículo.
Este número aparece debajo del
asiento delantero derecho.
En algunos modelos. este número
está estampado en la parte supe-
rior izquierda del panel de instru-
mentos.
Este número también aparece en
la etiqueta del fabricante.
Identificación del vehículo

6969-1. Especificaciones
RAV4_OM_OM42A48S_(ES)■

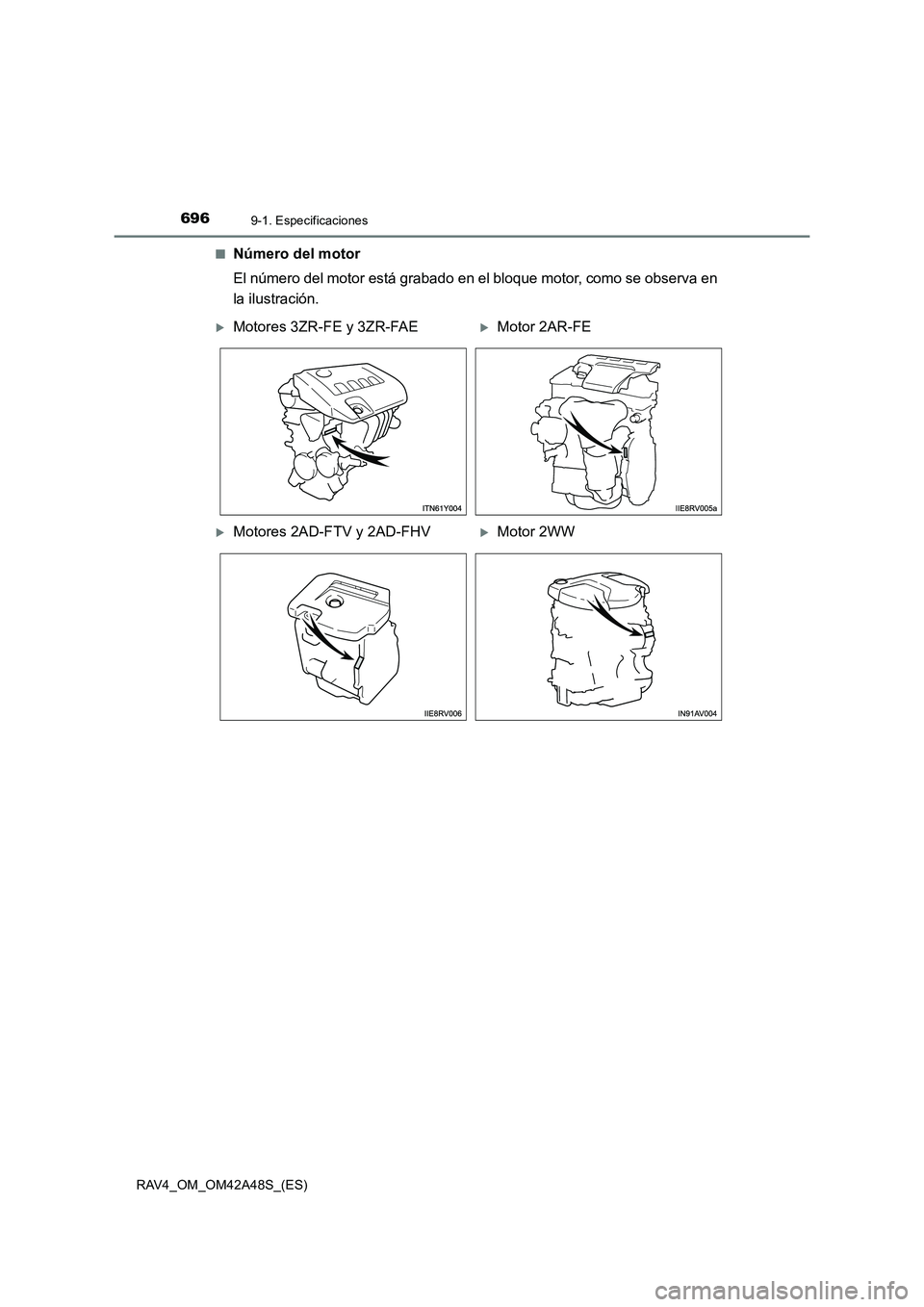

Número del motor
El número del motor está grabado en el bloque motor, como se observa en
la ilustración.
XMotores 3ZR-FE y 3ZR-FAEXMotor 2AR-FE
XMotores 2AD-FTV y 2AD-FHVXMotor 2WW
