2016 TOYOTA RAV4 Manual del propietario (in Spanish)

1052. Grupo de instrumentos
2
Grupo de instrumentos
RAV4_OM_OM42A48S_(ES)

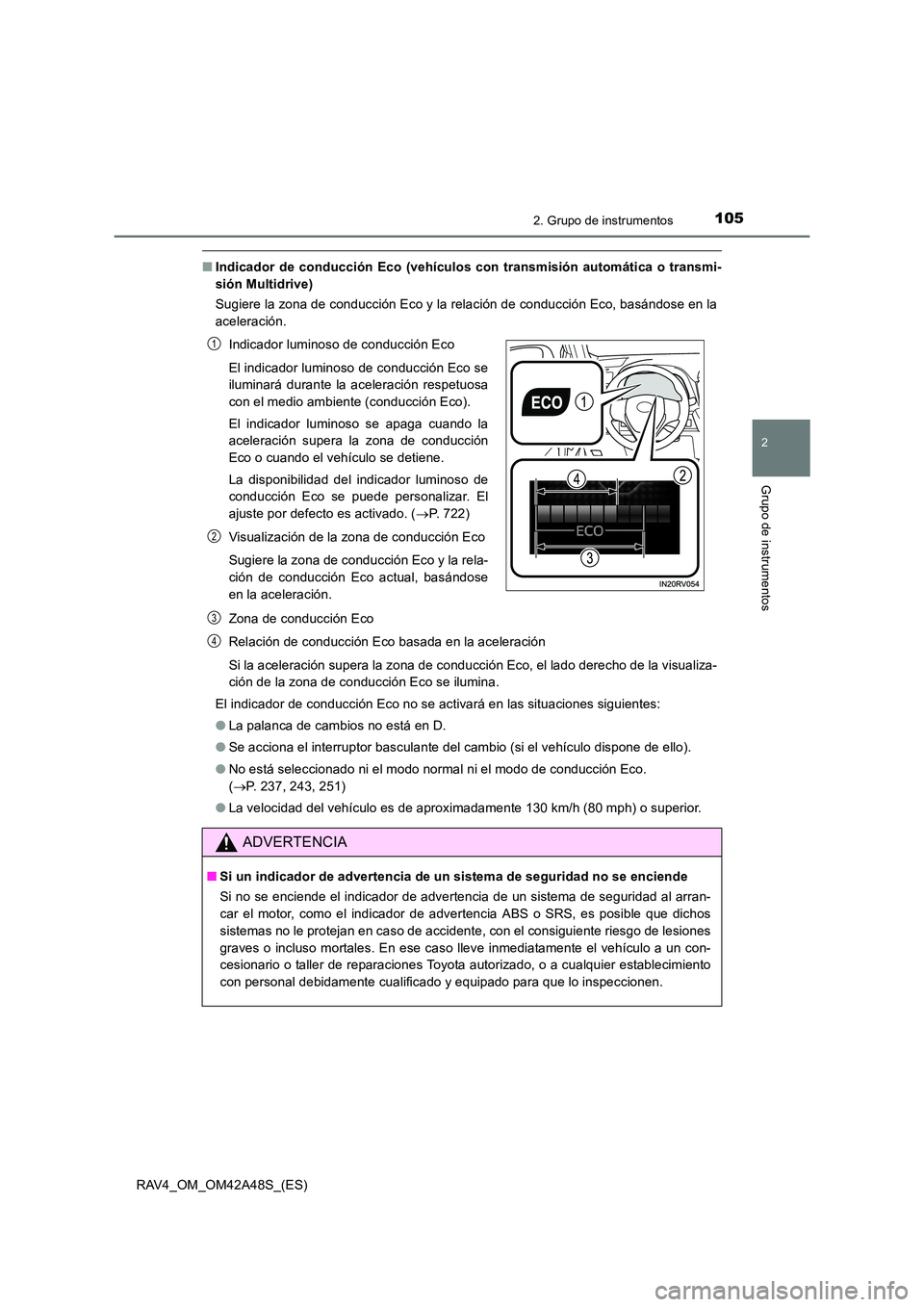

■Indicador de conducción Eco (vehículos con transmisión automática o transmi-
sión Multidrive)
Sugiere la zona de conducción Eco y la relación de conducción Eco, basándose en la
aceleración.
Zona de conducción Eco
Relación de conducción Eco basada en la aceleración
Si la aceleración supera la zona de conducción Eco, el lado derecho de la visualiza-
ción de la zona de conducción Eco se ilumina.
El indicador de conducción Eco no se activará en las situaciones siguientes:
● La palanca de cambios no está en D.
● Se acciona el interruptor basculante del cambio (si el vehículo dispone de ello).
● No está seleccionado ni el modo normal ni el modo de conducción Eco.
(→ P. 237, 243, 251)
● La velocidad del vehículo es de aproximadamente 130 km/h (80 mph) o superior. Indicador luminoso de conducción Eco
El indicador luminoso de conducción Eco se
iluminará durante la aceleración respetuosa
con el medio ambiente (conducción Eco).
El indicador luminoso se apaga cuando la
aceleración supera la zona de conducción
Eco o cuando el vehículo se detiene.
La disponibilidad del indicador luminoso de
conducción Eco se puede personalizar. El
ajuste por defecto es activado. ( →P. 722)
Visualización de la zona de conducción Eco
Sugiere la zona de conducción Eco y la rela-
ción de conducción Eco actual, basándose
en la aceleración.
ADVERTENCIA
■ Si un indicador de advertencia de un sistema de seguridad no se enciende
Si no se enciende el indicador de advertencia de un sistema de seguridad al arran-
car el motor, como el indicador de advertencia ABS o SRS, es posible que dichos
sistemas no le protejan en caso de accidente, con el consiguiente riesgo de lesiones
graves o incluso mortales. En ese caso lleve inmediatamente el vehículo a un con-
cesionario o taller de reparaciones Toyota autorizado, o a cualquier establecimiento
con personal debidamente cualificado y equipado para que lo inspeccionen.
1
2
3
4

1062. Grupo de instrumentos
RAV4_OM_OM42A48S_(ES)

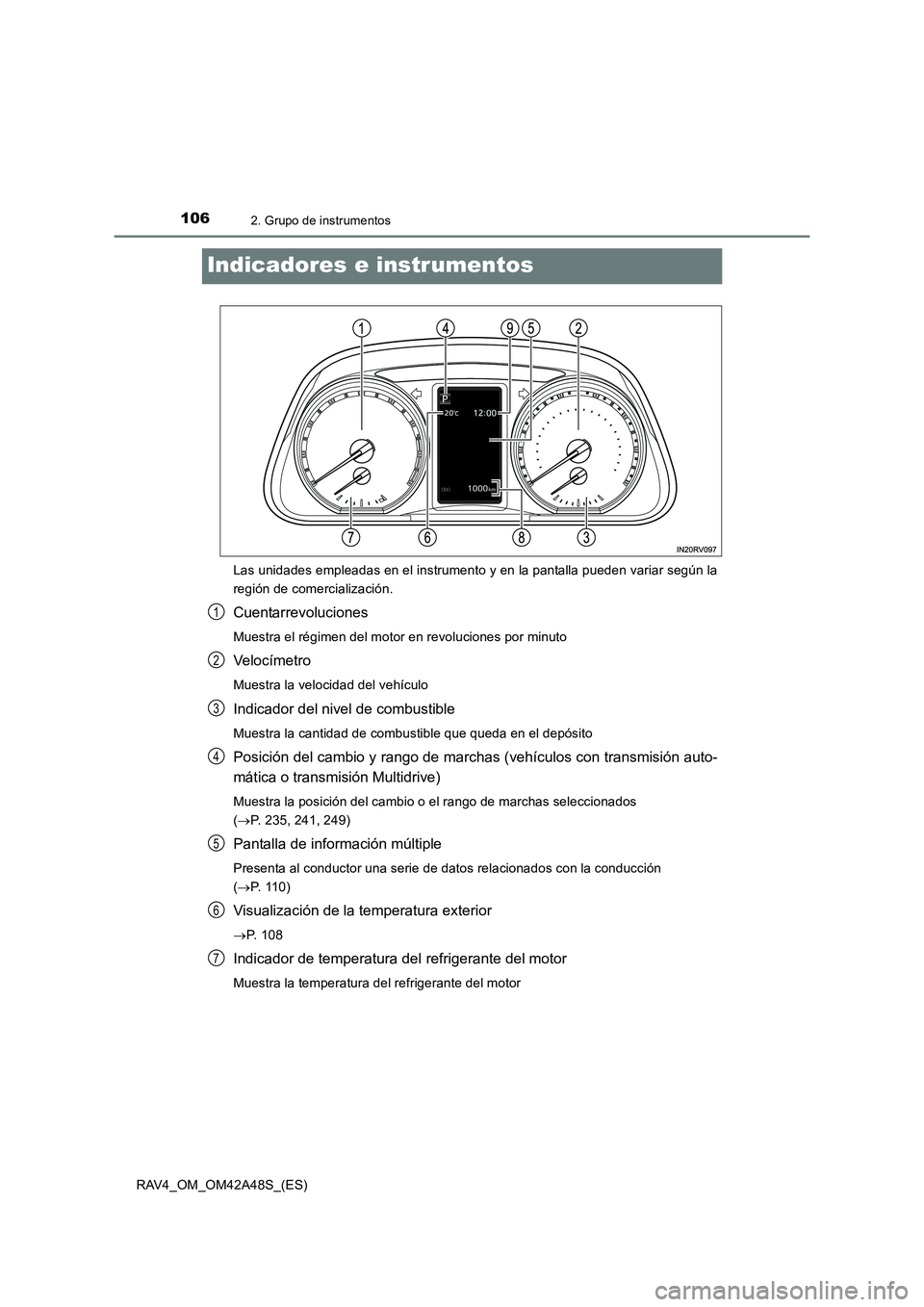

Indicadores e instrumentos
Las unidades empleadas en el instrumento y en la pantalla pueden variar según la
región de comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Veloc ímetro
Muestra la velocidad del vehículo
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Posición del cambio y rango de marchas (vehículos con transmisión auto-
mática o transmisión Multidrive)
Muestra la posición del cambio o el rango de marchas seleccionados
(→ P. 235, 241, 249)
Pantalla de información múltiple
Presenta al conductor una serie de datos relacionados con la conducción
(→ P. 110)
Visualización de la temperatura exterior
→P. 1 0 8
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
1
2
3
4
5
6
7

1072. Grupo de instrumentos
2
Grupo de instrumentos
RAV4_OM_OM42A48S_(ES)

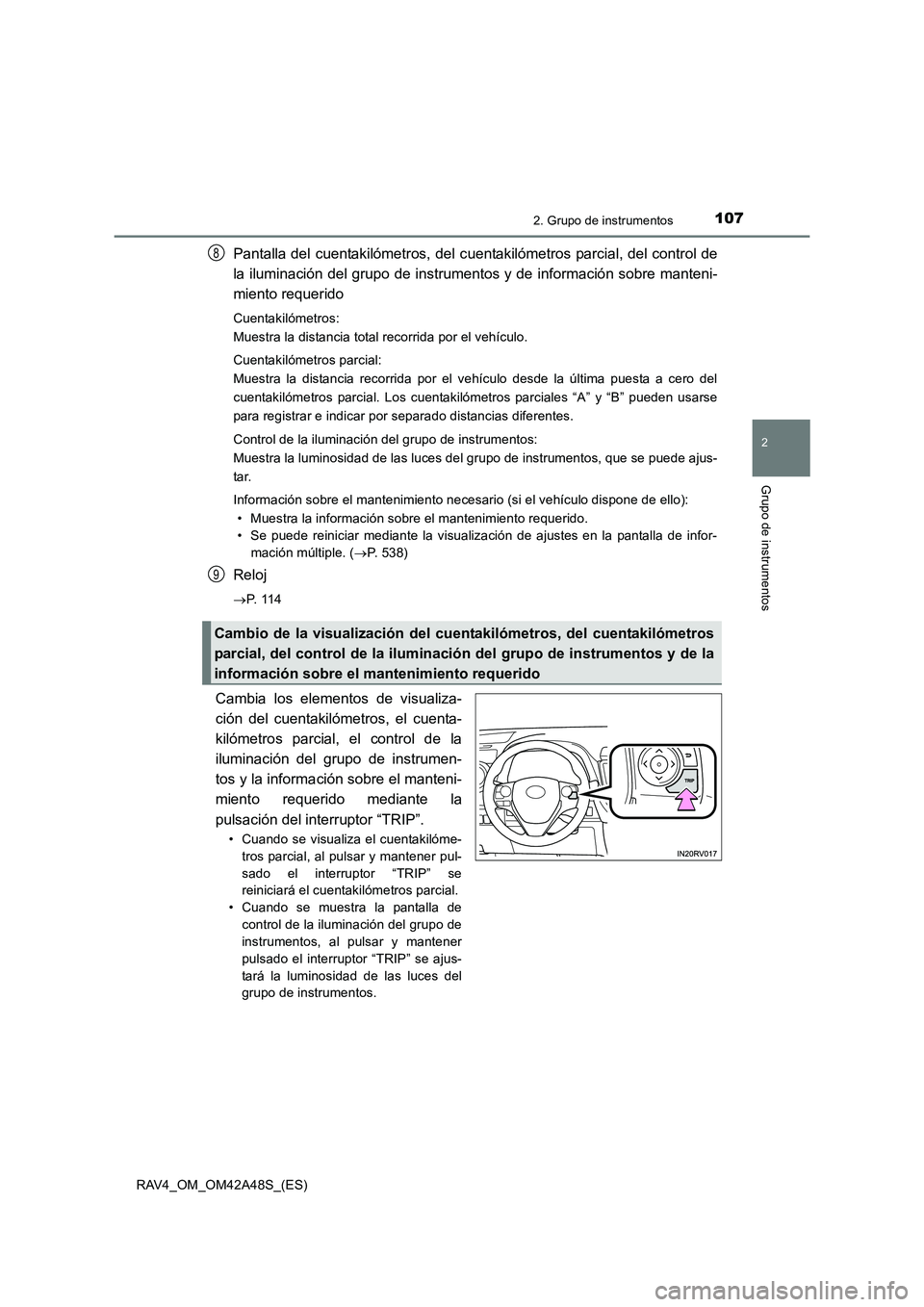

Pantalla del cuentakilómetros, del cuentakilómetros parcial, del control de
la iluminación del grupo de instrumentos y de información sobre manteni-
miento requerido
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo.
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero del
cuentakilómetros parcial. Los cuentakilómetros parciales “A” y “B” pueden usarse
para registrar e indicar por separado distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos, que se puede ajus-
tar.
Información sobre el mantenimiento necesario (si el vehículo dispone de ello):
• Muestra la información sobre el mantenimiento requerido.
• Se puede reiniciar mediante la visualización de ajustes en la pantalla de infor- mación múltiple. ( →P. 538)
Reloj
→P. 1 1 4
Cambia los elementos de visualiza-
ción del cuentakilómetros, el cuenta-
kilómetros parcial, el control de la
iluminación del grupo de instrumen-
tos y la información sobre el manteni-
miento requerido mediante la
pulsación del interruptor “TRIP”.
• Cuando se visualiza el cuentakilóme-
tros parcial, al pulsar y mantener pul-
sado el interruptor “TRIP” se
reiniciará el cuentakilómetros parcial.
• Cuando se muestra la pantalla de control de la iluminación del grupo de
instrumentos, al pulsar y mantener
pulsado el interruptor “TRIP” se ajus-
tará la luminosidad de las luces del
grupo de instrumentos.
Cambio de la visualización del cuentakilómetros, del cuentakilómetros
parcial, del control de la iluminación del grupo de instrumentos y de la
información sobre el mantenimiento requerido
8
9

1082. Grupo de instrumentos
RAV4_OM_OM42A48S_(ES)

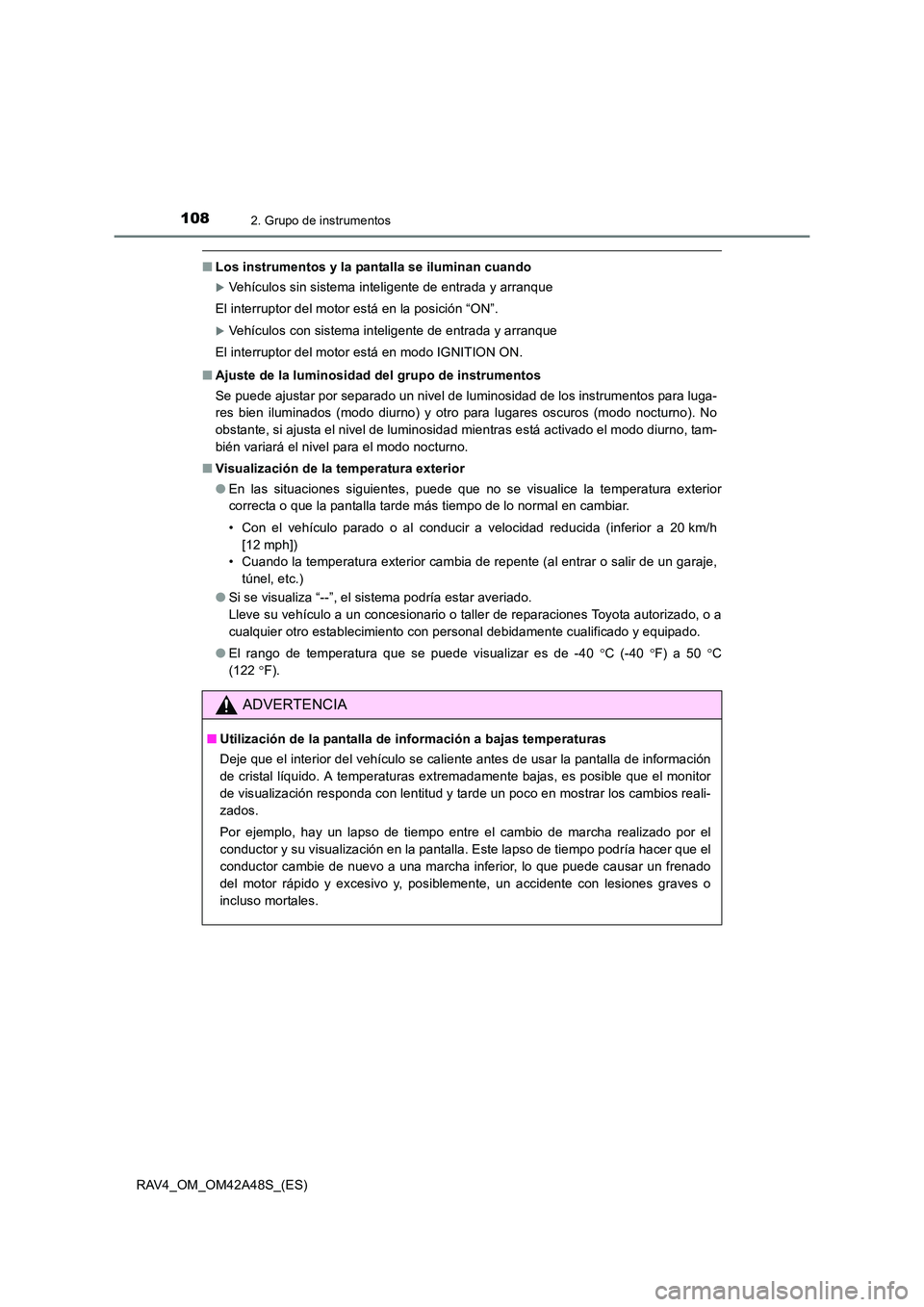

■Los instrumentos y la pantalla se iluminan cuando
XVehículos sin sistema inteligente de entrada y arranque
El interruptor del motor está en la posición “ON”.
XVehículos con sistema inteligente de entrada y arranque
El interruptor del motor está en modo IGNITION ON.
■ Ajuste de la luminosidad del grupo de instrumentos
Se puede ajustar por separado un nivel de luminosidad de los instrumentos para luga-
res bien iluminados (modo diurno) y otro para lugares oscuros (modo nocturno). No
obstante, si ajusta el nivel de luminosidad mientras está activado el modo diurno, tam-
bién variará el nivel para el modo nocturno.
■ Visualización de la temperatura exterior
●En las situaciones siguientes, puede que no se visualice la temperatura exterior
correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a velocidad reducida (inferior a 20 km/h
[12 mph])
• Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje,
túnel, etc.)
● Si se visualiza “--”, el sistema podría estar averiado.
Lleve su vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a
cualquier otro establecimiento con personal debidamente cualificado y equipado.
● El rango de temperatura que se puede visualizar es de -40 °C (-40 °F) a 50 °C
(122 °F).
ADVERTENCIA
■ Utilización de la pantalla de información a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de información
de cristal líquido. A temperaturas extremadamente bajas, es posible que el monitor
de visualización responda con lentitud y tarde un poco en mostrar los cambios reali-
zados.
Por ejemplo, hay un lapso de tiempo entre el cambio de marcha realizado por el
conductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el
conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado
del motor rápido y excesivo y, posiblemente, un accidente con lesiones graves o
incluso mortales.

1092. Grupo de instrumentos
2
Grupo de instrumentos
RAV4_OM_OM42A48S_(ES)
AV I S O
■Para evitar daños en el motor y sus componentes
●Procure que la aguja del indicador del cuentarrevoluciones no entre en la zona roja
de régimen del motor máximo.
● Cuando el indicador de temperatura del refrigerante del motor entra en la zona roja
(“H”), existe riesgo de recalentamiento del motor. En tal caso, detenga el vehículo
inmediatamente en un lugar seguro e inspeccione el motor cuando se haya
enfriado totalmente. ( →P. 684)

1102. Grupo de instrumentos
RAV4_OM_OM42A48S_(ES)

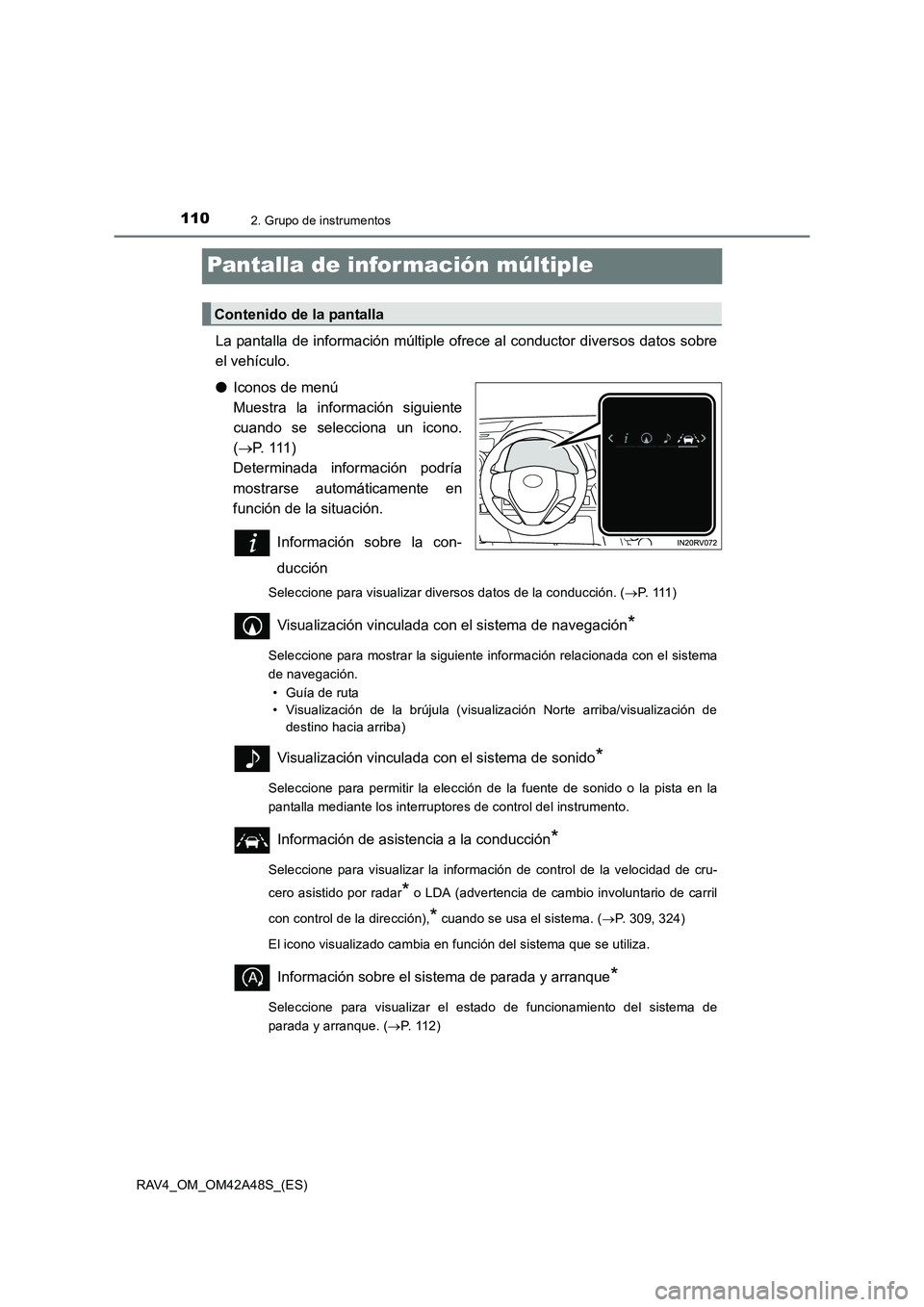

Pantalla de infor mación múltiple
La pantalla de información múltiple ofrece al conductor diversos datos sobre
el vehículo.
●Iconos de menú
Muestra la información siguiente
cuando se selecciona un icono.
(→ P. 1 1 1 )
Determinada información podría
mostrarse automáticamente en
función de la situación.
Información sobre la con-
ducción
Seleccione para visualizar diversos datos de la conducción. ( →P. 111 )
Visualización vinculada con el sistema de navegación*
Seleccione para mostrar la siguiente información relacionada con el sistema
de navegación.
• Guía de ruta
• Visualización de la brújula (visualización Norte arriba/visualización de destino hacia arriba)
Visualización vinculada con el sistema de sonido*
Seleccione para permitir la elección de la fuente de sonido o la pista en la
pantalla mediante los interruptores de control del instrumento.
Información de asistencia a la conducción*
Seleccione para visualizar la información de control de la velocidad de cru-
cero asistido por radar
* o LDA (advertencia de cambio involuntario de carril
con control de la dirección),
* cuando se usa el sistema. ( →P. 309, 324)
El icono visualizado cambia en función del sistema que se utiliza.
Información sobre el sistema de parada y arranque*
Seleccione para visualizar el estado de funcionamiento del sistema de
parada y arranque. ( →P. 112)
Contenido de la pantalla

1112. Grupo de instrumentos
2
Grupo de instrumentos
RAV4_OM_OM42A48S_(ES)
Visualización de mensajes de advertencia
Seleccione para visualizar los mensajes de advertencia y las medidas que se
deben adoptar si se detecta una avería. (→P. 613)
Visualización de los ajustes
Seleccione para cambiar los ajustes del sistema y de la visualización del ins-
trumento. ( →P. 1 1 4 )
*: Si el vehículo dispone de ello
La pantalla de información múltiple se
acciona con los interruptores de con-
trol del instrumento.
Confirmar/establecer
Seleccionar un elemento/cambiar
de página
Regresar a la pantalla anterior
Los elementos mostrados se pueden cambiar pulsando o en los
interruptores de control del instrumento para seleccionar y pulsando o .
■Consumo medio de combustible (desde la puesta en marcha/desde el
reinicio
*1/desde el repostado)
Muestra el consumo medio de combustible desde que se puso en marcha
el motor, se reinició la función y se repostó el vehículo, respectivamente
Utilice el consumo medio de combustible visualizado como referencia.
■
Velocidad media (desde la puesta en marcha/desde el reinicio*1/
desde el repostado)
Muestra la velocidad media del vehículo desde que se puso en marcha el
motor, se reinició la función y se repostó el vehículo, respectivamente
Funcionamiento de los interruptores de control del instrumento
1
2
3
Información sobre la conducción

1122. Grupo de instrumentos
RAV4_OM_OM42A48S_(ES)■

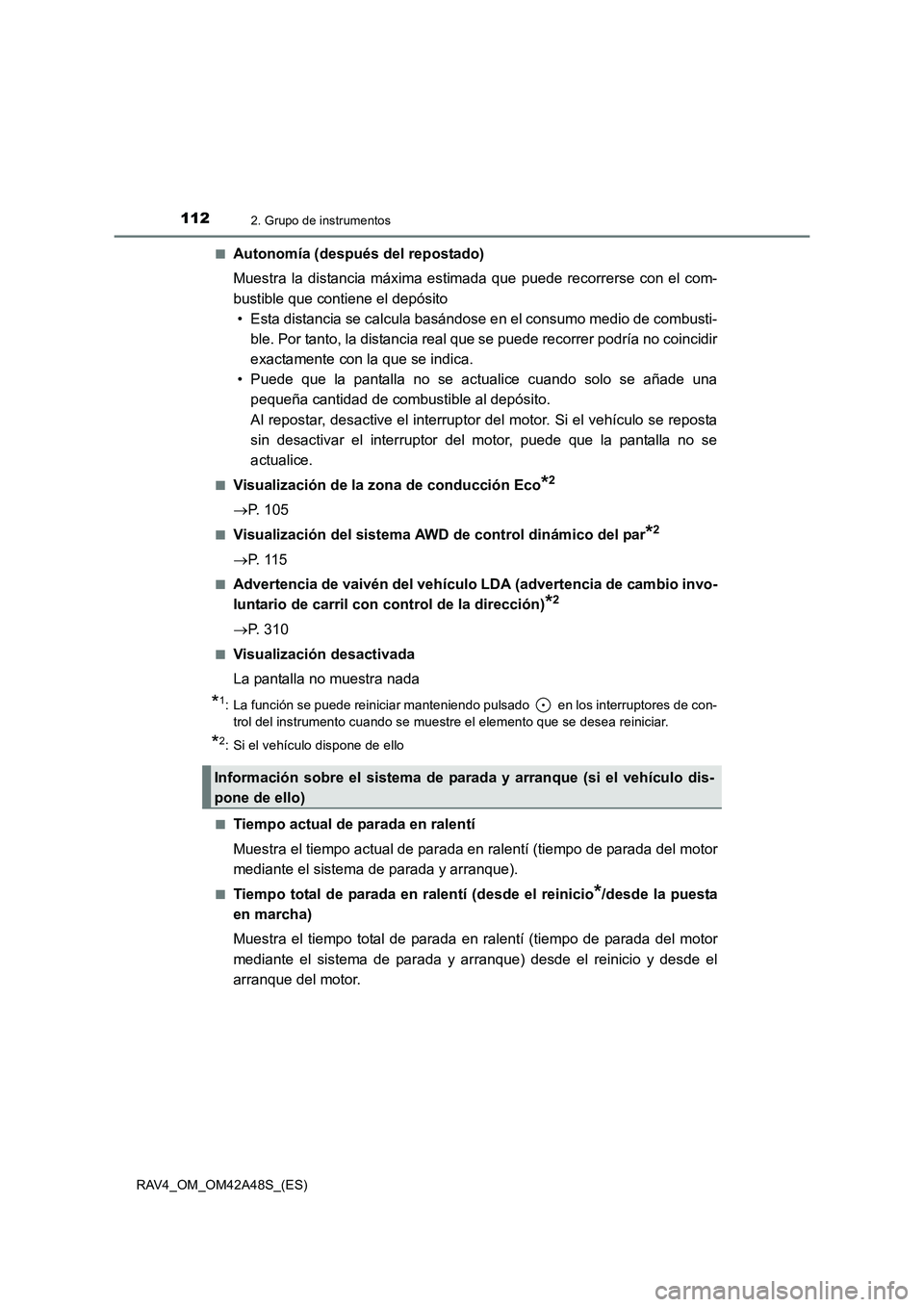

Autonomía (después del repostado)
Muestra la distancia máxima estimada que puede recorrerse con el com-
bustible que contiene el depósito
• Esta distancia se calcula basándose en el consumo medio de combusti-
ble. Por tanto, la distancia real que se puede recorrer podría no coincidir
exactamente con la que se indica.
• Puede que la pantalla no se actualice cuando solo se añade una pequeña cantidad de combustible al depósito.
Al repostar, desactive el interruptor del motor. Si el vehículo se reposta
sin desactivar el interruptor del motor, puede que la pantalla no se
actualice.
■Visualización de la zona de conducción Eco*2
→ P. 105
■Visualización del sistema AWD de control dinámico del par*2
→P. 1 1 5
■Advertencia de vaivén del vehículo LDA (advertencia de cambio invo-
luntario de carril con control de la dirección)
*2
→P. 310
■Visualización desactivada
La pantalla no muestra nada
*1: La función se puede reiniciar manteniendo pulsado en los interruptores de con-
trol del instrumento cuando se muestre el elemento que se desea reiniciar.
*2: Si el vehículo dispone de ello
■
Tiempo actual de parada en ralentí
Muestra el tiempo actual de parada en ralentí (tiempo de parada del motor
mediante el sistema de parada y arranque).
■Tiempo total de parada en ralentí (desde el reinicio*/desde la puesta
en marcha)
Muestra el tiempo total de parada en ralentí (tiempo de parada del motor
mediante el sistema de parada y arranque) desde el reinicio y desde el
arranque del motor.
Información sobre el sistema de parada y arranque (si el vehículo dis-
pone de ello)
