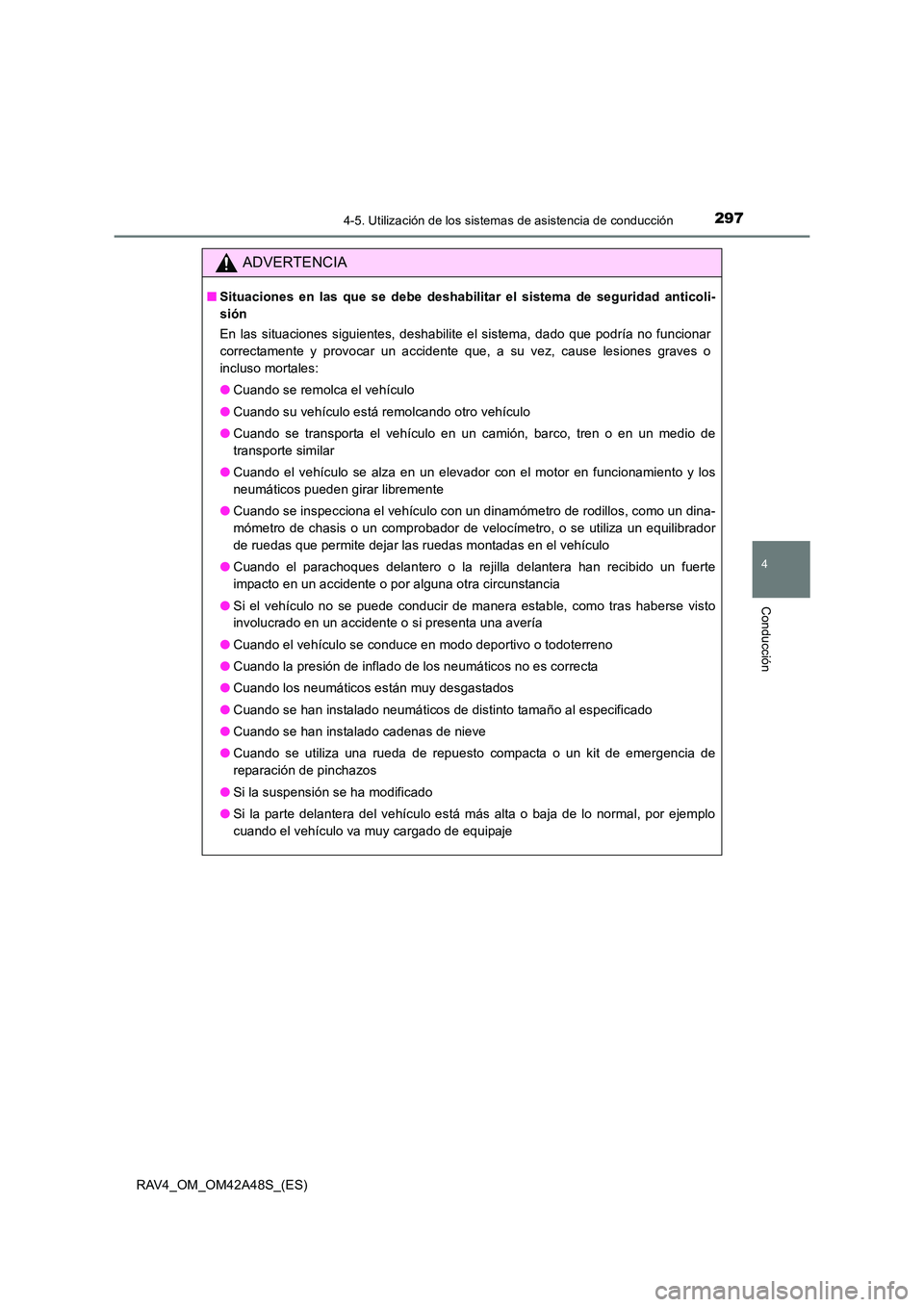

2016 TOYOTA RAV4 Manual del propietario (in Spanish)

2974-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
■Situaciones en las que se debe deshabilitar el sistema de seguridad anticoli-
sión
En las situaciones siguientes, deshabilite el sistema, dado que podría no funcionar
correctamente y provocar un accidente que, a su vez, cause lesiones graves o
incluso mortales:
●Cuando se remolca el vehículo
● Cuando su vehículo está remolcando otro vehículo
● Cuando se transporta el vehículo en un camión, barco, tren o en un medio de
transporte similar
● Cuando el vehículo se alza en un elevador con el motor en funcionamiento y los
neumáticos pueden girar libremente
● Cuando se inspecciona el vehículo con un dinamómetro de rodillos, como un dina-
mómetro de chasis o un comprobador de velocímetro, o se utiliza un equilibrador
de ruedas que permite dejar las ruedas montadas en el vehículo
● Cuando el parachoques delantero o la rejilla delantera han recibido un fuerte
impacto en un accidente o por alguna otra circunstancia
● Si el vehículo no se puede conducir de manera estable, como tras haberse visto
involucrado en un accidente o si presenta una avería
● Cuando el vehículo se conduce en modo deportivo o todoterreno
● Cuando la presión de inflado de los neumáticos no es correcta
● Cuando los neumáticos están muy desgastados
● Cuando se han instalado neumáticos de distinto tamaño al especificado
● Cuando se han instalado cadenas de nieve
● Cuando se utiliza una rueda de repuesto compacta o un kit de emergencia de
reparación de pinchazos
● Si la suspensión se ha modificado
● Si la parte delantera del vehículo está más alta o baja de lo normal, por ejemplo
cuando el vehículo va muy cargado de equipaje

2984-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A48S_(ES)■
Habilitación y deshabilitación del
sistema de seguridad anticolisión
Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione y, a continuación, pulse .
El sistema se habilitará/deshabilitará cada vez que pulse .
El sistema se habilita automáticamente cada vez que el interruptor del motor se
coloca en el modo IGNITION ON.
Si el sistema está deshabilitado, el
indicador de advertencia PCS se
encenderá y se mostrará un men-
saje en la pantalla de información
múltiple.
Cambio de la configuración del sistema de seguridad anticolisión
1
2
3

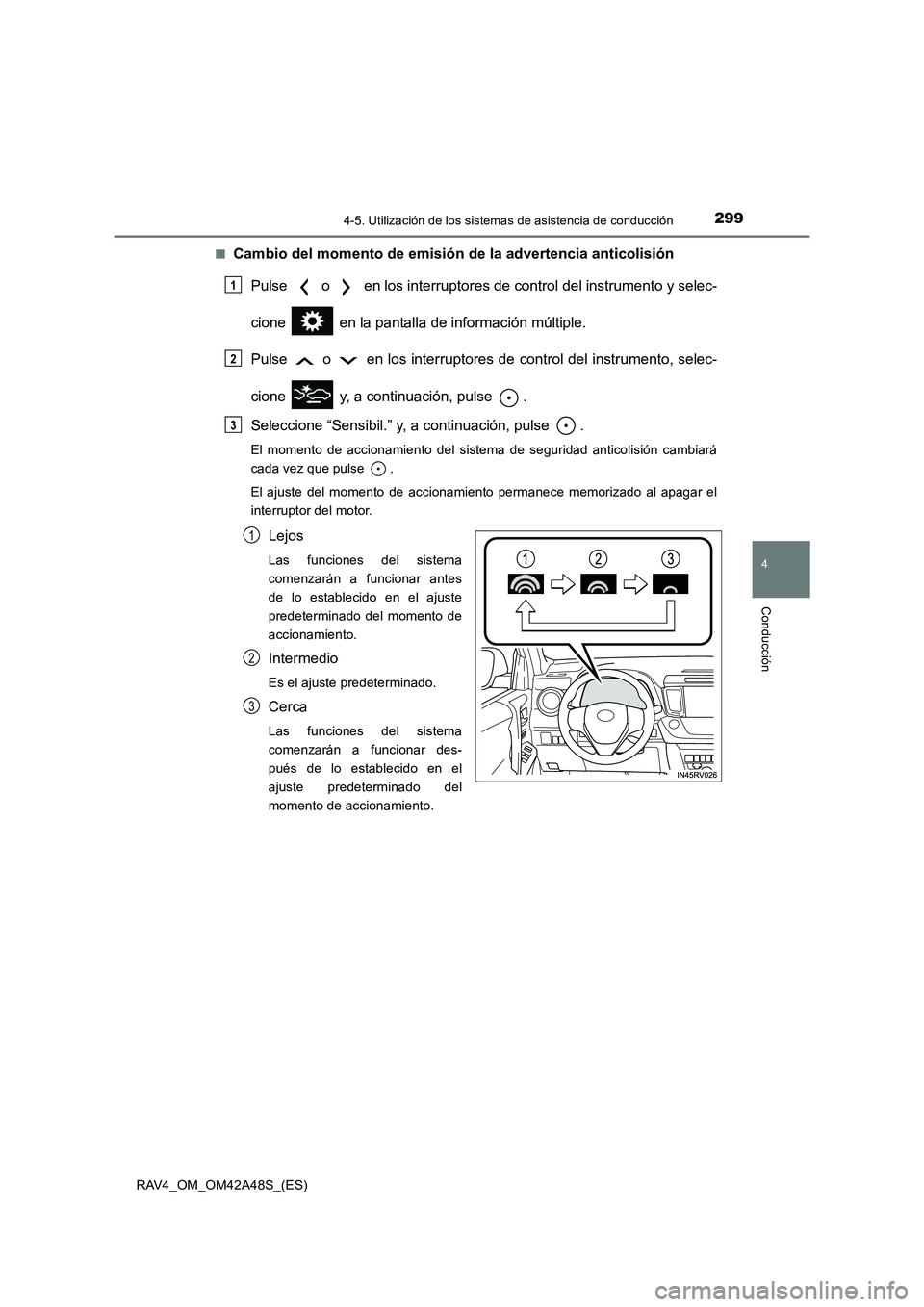

2994-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A48S_(ES)■
Cambio del momento de emisión
de la advertencia anticolisión
Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Sensibil.” y, a continuación, pulse .
El momento de accionamiento del sistema de seguridad anticolisión cambiará
cada vez que pulse .
El ajuste del momento de accionamiento permanece memorizado al apagar el
interruptor del motor.
Lejos
Las funciones del sistema
comenzarán a funcionar antes
de lo establecido en el ajuste
predeterminado del momento de
accionamiento.
Intermedio
Es el ajuste predeterminado.
Cerca
Las funciones del sistema
comenzarán a funcionar des-
pués de lo establecido en el
ajuste predeterminado del
momento de accionamiento.
1
2
3
1
2
3

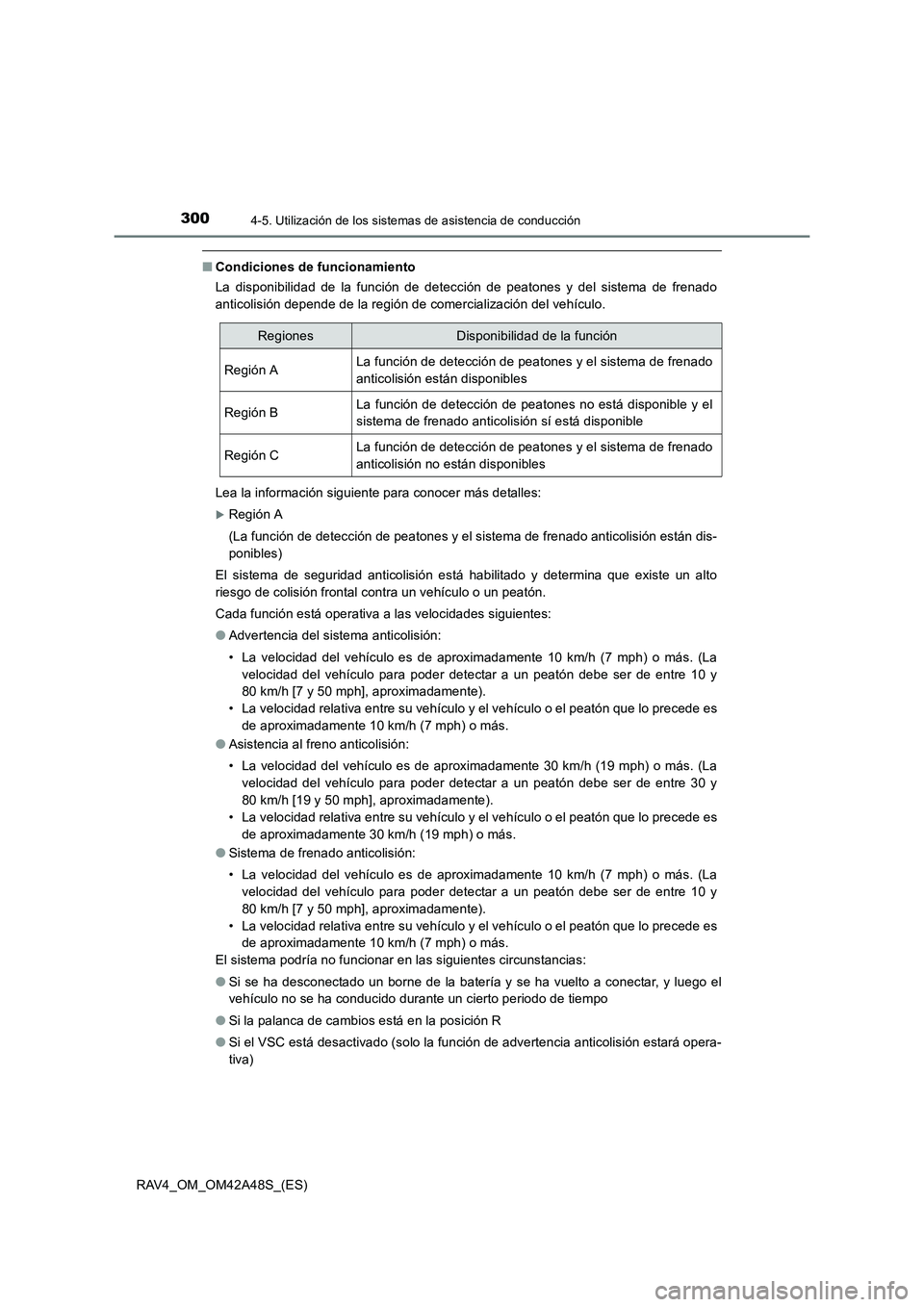

3004-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A48S_(ES)
■Condiciones de funcionamiento
La disponibilidad de la función de detección de peatones y del sistema de frenado
anticolisión depende de la región de comercialización del vehículo.
Lea la información siguiente para conocer más detalles:
XRegión A
(La función de detección de peatones y el sistema de frenado anticolisión están dis-
ponibles)
El sistema de seguridad anticolisión está habilitado y determina que existe un alto
riesgo de colisión frontal contra un vehículo o un peatón.
Cada función está operativa a las velocidades siguientes:
● Advertencia del sistema anticolisión:
• La velocidad del vehículo es de aproximadamente 10 km/h (7 mph) o más. (La
velocidad del vehículo para poder detectar a un peatón debe ser de entre 10 y
80 km/h [7 y 50 mph], aproximadamente).
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es de aproximadamente 10 km/h (7 mph) o más.
● Asistencia al freno anticolisión:
• La velocidad del vehículo es de aproximadamente 30 km/h (19 mph) o más. (La
velocidad del vehículo para poder detectar a un peatón debe ser de entre 30 y
80 km/h [19 y 50 mph], aproximadamente).
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 30 km/h (19 mph) o más.
● Sistema de frenado anticolisión:
• La velocidad del vehículo es de aproximadamente 10 km/h (7 mph) o más. (La
velocidad del vehículo para poder detectar a un peatón debe ser de entre 10 y
80 km/h [7 y 50 mph], aproximadamente).
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es de aproximadamente 10 km/h (7 mph) o más.
El sistema podría no funcionar en las siguientes circunstancias:
● Si se ha desconectado un borne de la batería y se ha vuelto a conectar, y luego el
vehículo no se ha conducido durante un cierto periodo de tiempo
● Si la palanca de cambios está en la posición R
● Si el VSC está desactivado (solo la función de advertencia anticolisión estará opera-
tiva)
RegionesDisponibilidad de la función
Región ALa función de detección de peatones y el sistema de frenado
anticolisión están disponibles
Región BLa función de detección de peatones no está disponible y el
sistema de frenado anticolisión sí está disponible
Región CLa función de detección de peatones y el sistema de frenado
anticolisión no están disponibles

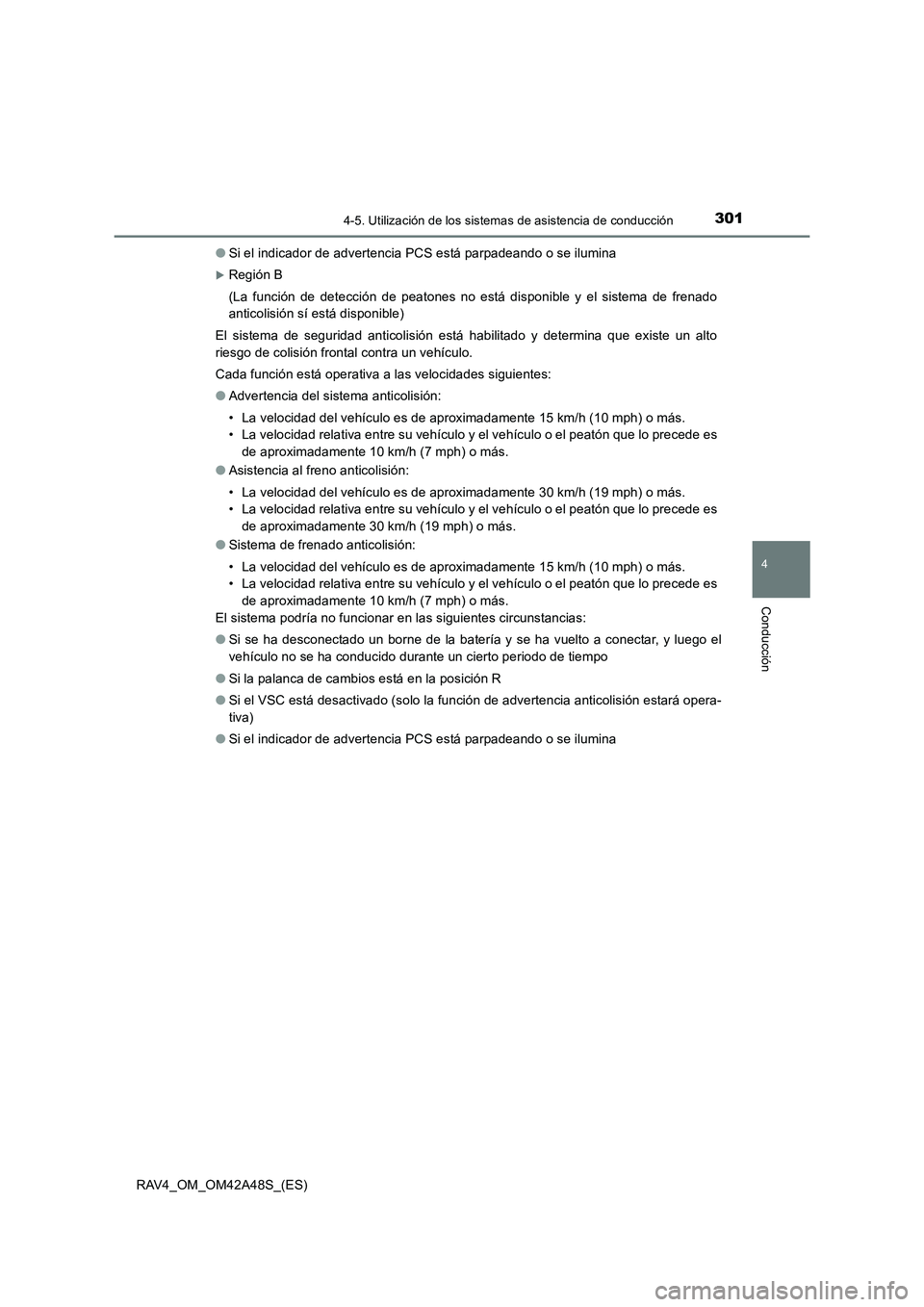

3014-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A48S_(ES)●
Si el indicador de advertencia PCS está parpadeando o se ilumina
XRegión B
(La función de detección de peatones no está disponible y el sistema de frenado
anticolisión sí está disponible)
El sistema de seguridad anticolisión está habilitado y determina que existe un alto
riesgo de colisión frontal contra un vehículo.
Cada función está operativa a las velocidades siguientes:
● Advertencia del sistema anticolisión:
• La velocidad del vehículo es de aproximadamente 15 km/h (10 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 10 km/h (7 mph) o más.
● Asistencia al freno anticolisión:
• La velocidad del vehículo es de aproximadamente 30 km/h (19 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 30 km/h (19 mph) o más.
● Sistema de frenado anticolisión:
• La velocidad del vehículo es de aproximadamente 15 km/h (10 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 10 km/h (7 mph) o más.
El sistema podría no funcionar en las siguientes circunstancias:
● Si se ha desconectado un borne de la batería y se ha vuelto a conectar, y luego el
vehículo no se ha conducido durante un cierto periodo de tiempo
● Si la palanca de cambios está en la posición R
● Si el VSC está desactivado (solo la función de advertencia anticolisión estará opera-
tiva)
● Si el indicador de advertencia PCS está parpadeando o se ilumina

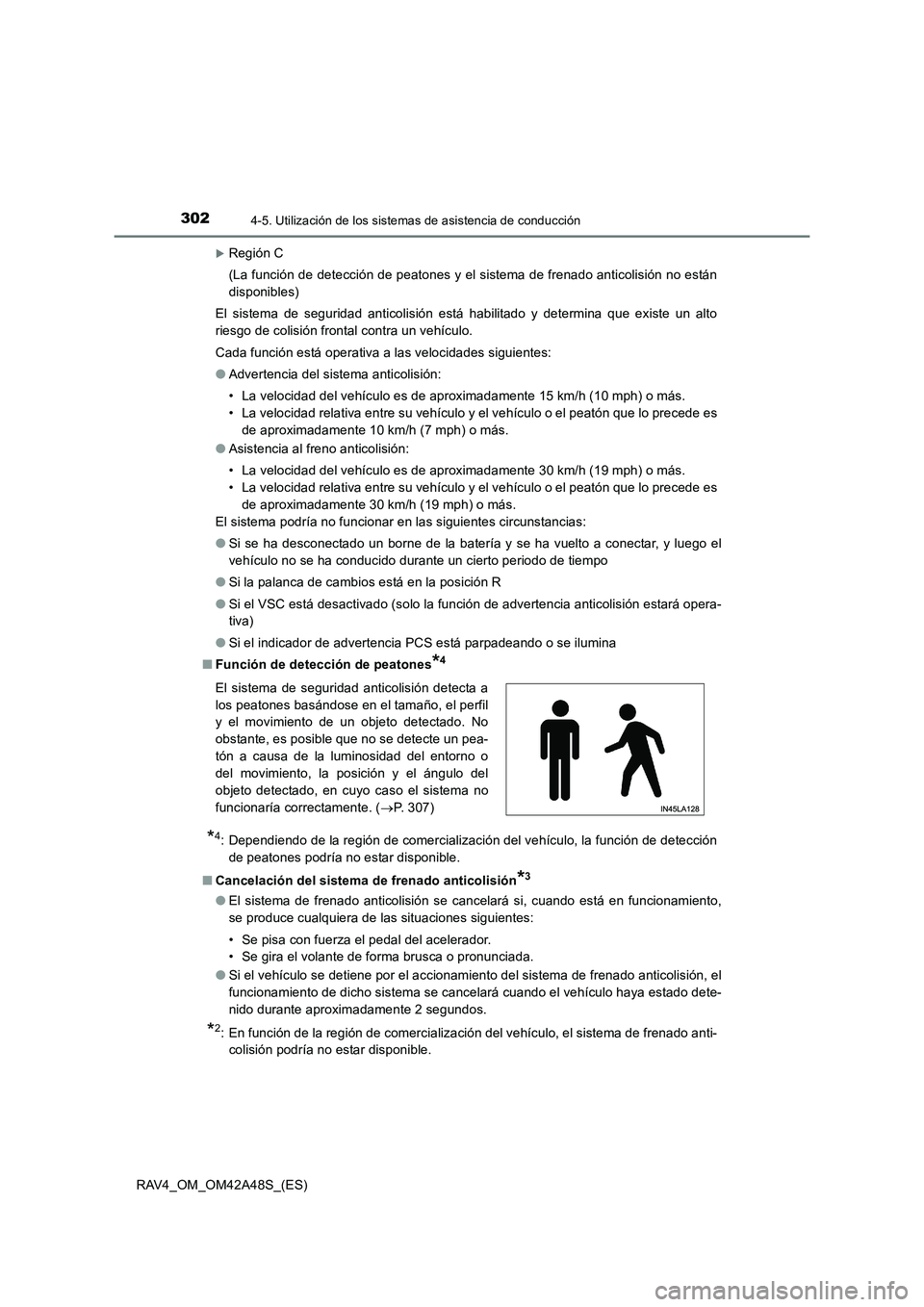

3024-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A48S_(ES)
XRegión C
(La función de detección de peatones y el sistema de frenado anticolisión no están
disponibles)
El sistema de seguridad anticolisión está habilitado y determina que existe un alto
riesgo de colisión frontal contra un vehículo.
Cada función está operativa a las velocidades siguientes:
● Advertencia del sistema anticolisión:
• La velocidad del vehículo es de aproximadamente 15 km/h (10 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 10 km/h (7 mph) o más.
● Asistencia al freno anticolisión:
• La velocidad del vehículo es de aproximadamente 30 km/h (19 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 30 km/h (19 mph) o más.
El sistema podría no funcionar en las siguientes circunstancias:
● Si se ha desconectado un borne de la batería y se ha vuelto a conectar, y luego el
vehículo no se ha conducido durante un cierto periodo de tiempo
● Si la palanca de cambios está en la posición R
● Si el VSC está desactivado (solo la función de advertencia anticolisión estará opera-
tiva)
● Si el indicador de advertencia PCS está parpadeando o se ilumina
■ Función de detección de peatones
*4
*4: Dependiendo de la región de comercialización del vehículo, la función de detección
de peatones podría no estar disponible.
■ Cancelación del sistema de frenado anticolisión
*3
●El sistema de frenado anticolisión se cancelará si, cuando está en funcionamiento,
se produce cualquiera de las situaciones siguientes:
• Se pisa con fuerza el pedal del acelerador.
• Se gira el volante de forma brusca o pronunciada.
● Si el vehículo se detiene por el accionamiento del sistema de frenado anticolisión, el
funcionamiento de dicho sistema se cancelará cuando el vehículo haya estado dete-
nido durante aproximadamente 2 segundos.
*2: En función de la región de comercialización del vehículo, el sistema de frenado anti-
colisión podría no estar disponible.
El sistema de seguridad anticolisión detecta a
los peatones basándose en el tamaño, el perfil
y el movimiento de un objeto detectado. No
obstante, es posible que no se detecte un pea-
tón a causa de la luminosidad del entorno o
del movimiento, la posición y el ángulo del
objeto detectado, en cuyo caso el sistema no
funcionaría correctamente. (
→P. 307)

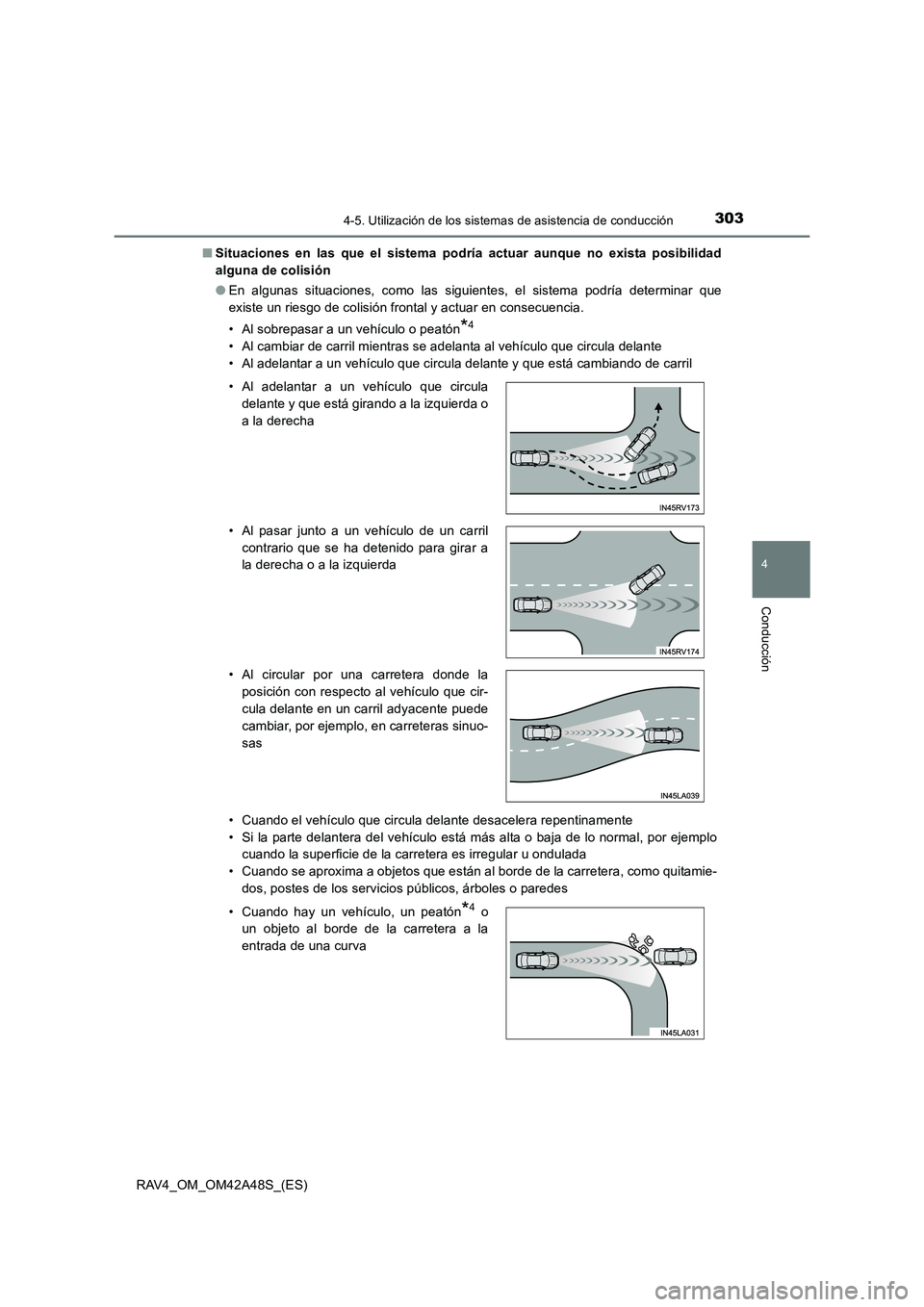

3034-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A48S_(ES)■
Situaciones en las que el sistema podría actuar aunque no exista posibilidad
alguna de colisión
●En algunas situaciones, como las siguientes, el sistema podría determinar que
existe un riesgo de colisión frontal y actuar en consecuencia.
• Al sobrepasar a un vehículo o peatón
*4
• Al cambiar de carril mientras se adelanta al vehículo que circula delante
• Al adelantar a un vehículo que circula delante y que está cambiando de carril
• Cuando el vehículo que circula delante desacelera repentinamente
• Si la parte delantera del vehículo está más alta o baja de lo normal, por ejemplo
cuando la superficie de la carretera es irregular u ondulada
• Cuando se aproxima a objetos que están al borde de la carretera, como quitamie- dos, postes de los servicios públicos, árboles o paredes
• Al adelantar a un vehículo que circula
delante y que está girando a la izquierda o
a la derecha
• Al pasar junto a un vehículo de un carril contrario que se ha detenido para girar a
la derecha o a la izquierda
• Al circular por una carretera donde la posición con respecto al vehículo que cir-
cula delante en un carril adyacente puede
cambiar, por ejemplo, en carreteras sinuo-
sas
• Cuando hay un vehículo, un peatón
*4 o
un objeto al borde de la carretera a la
entrada de una curva

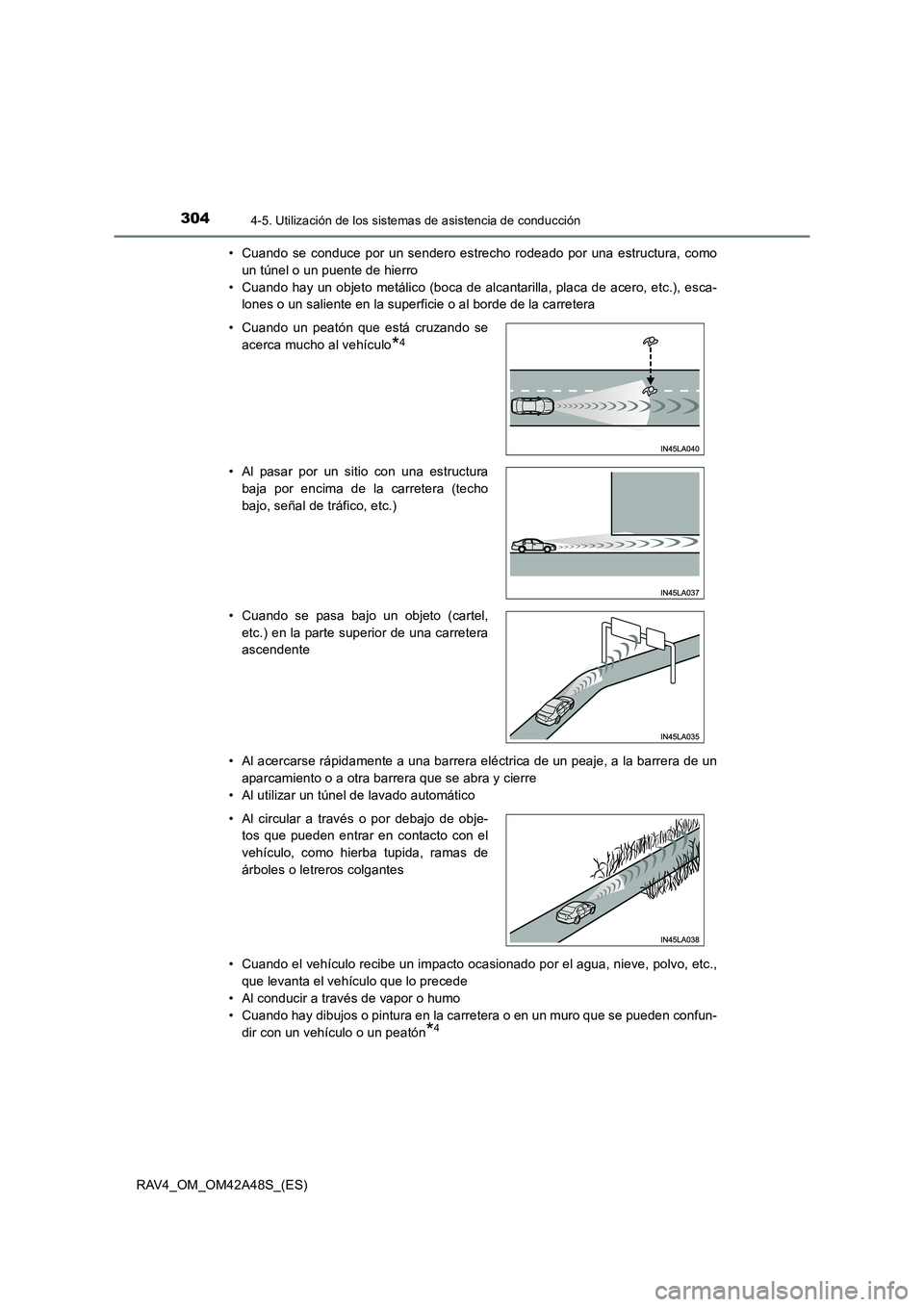

3044-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A48S_(ES)• Cuando se conduce por un sendero estrecho rodeado por una estructura, como
un túnel o un puente de hierro
• Cuando hay un objeto metálico (boca de alcantarilla, placa de acero, etc.), esca- lones o un saliente en la superficie o al borde de la carretera
• Al acercarse rápidamente a una barrera eléctrica de un peaje, a la barrera de un aparcamiento o a otra barrera que se abra y cierre
• Al utilizar un túnel de lavado automático
• Cuando el vehículo recibe un impacto ocasionado por el agua, nieve, polvo, etc., que levanta el vehículo que lo precede
• Al conducir a través de vapor o humo
• Cuando hay dibujos o pintura en la carretera o en un muro que se pueden confun-
dir con un vehículo o un peatón
*4
• Cuando un peatón que está cruzando seacerca mucho al vehículo
*4
• Al pasar por un sitio con una estructurabaja por encima de la carretera (techo
bajo, señal de tráfico, etc.)
• Cuando se pasa bajo un objeto (cartel, etc.) en la parte superior de una carretera
ascendente
• Al circular a través o por debajo de obje- tos que pueden entrar en contacto con el
vehículo, como hierba tupida, ramas de
árboles o letreros colgantes
