2016 TOYOTA RAV4 Manual del propietario (in Spanish)

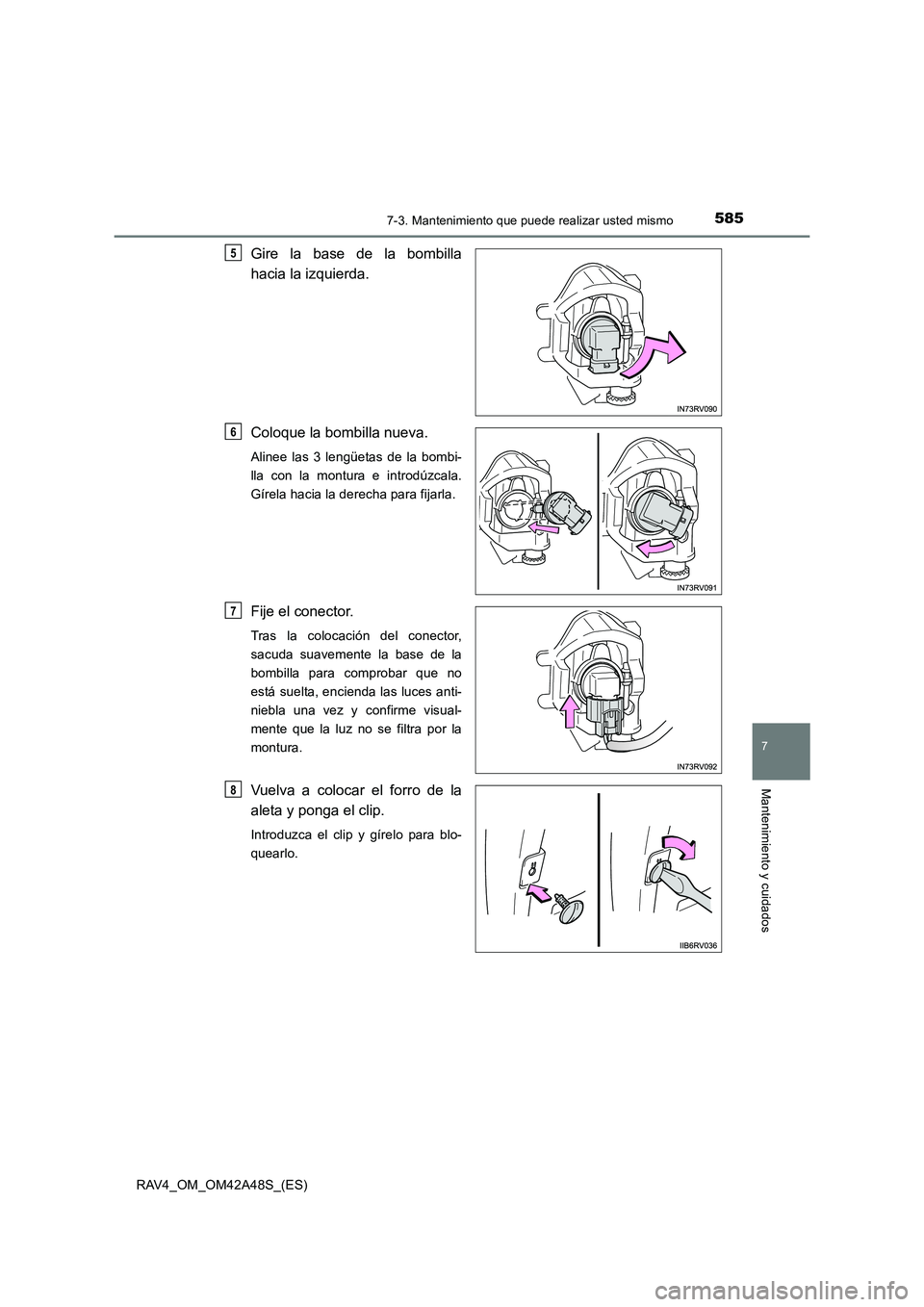

5857-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
Gire la base de la bombilla
hacia la izquierda.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gírela hacia la derecha para fijarla.
Fije el conector.
Tras la colocación del conector,
sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces anti-
niebla una vez y confirme visual-
mente que la luz no se filtra por la
montura.
Vuelva a colocar el forro de la
aleta y ponga el clip.
Introduzca el clip y gírelo para blo-
quearlo.
5
6
7
8

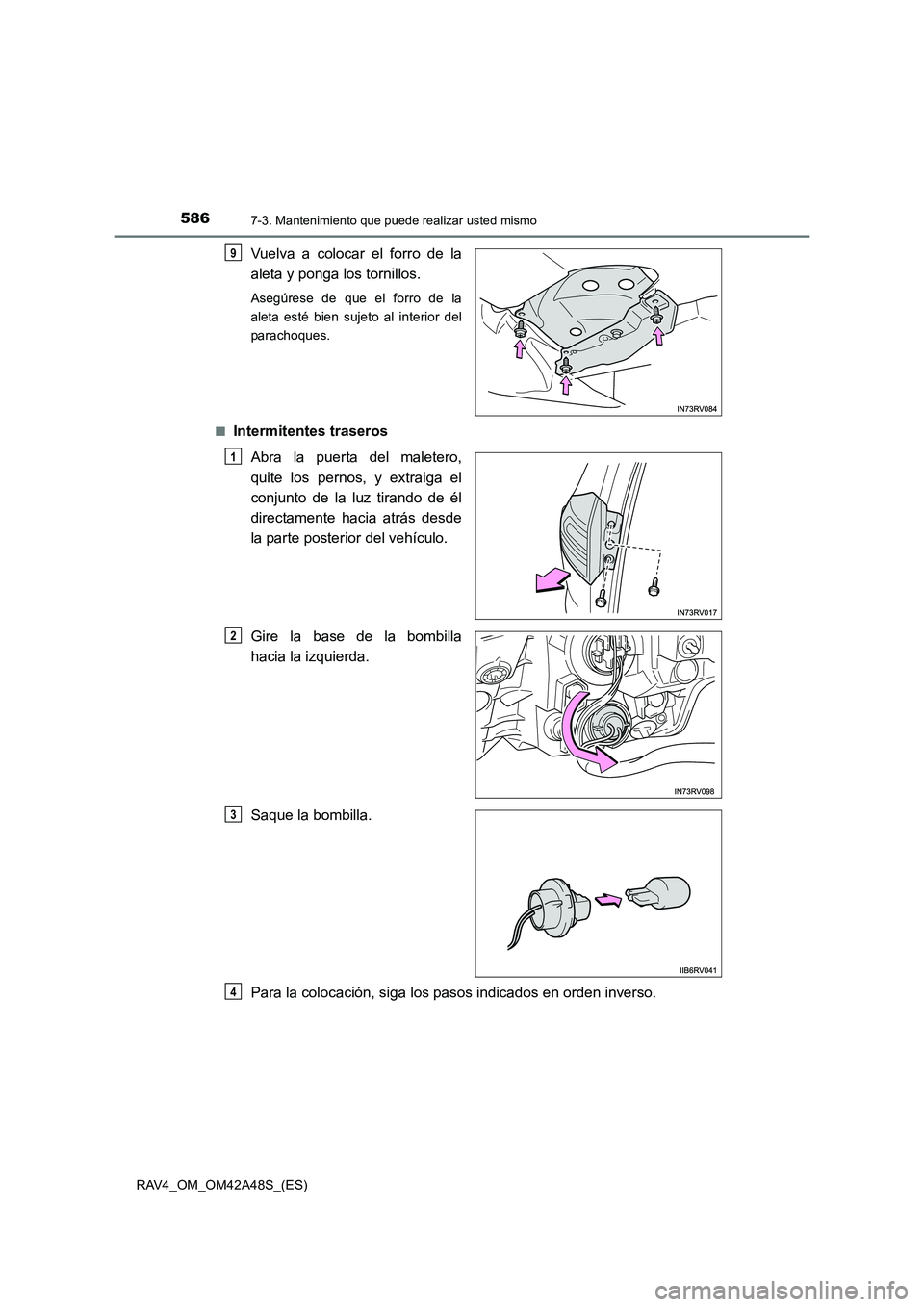

5867-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
Vuelva a colocar el forro de la
aleta y ponga los tornillos.
Asegúrese de que el forro de la
aleta esté bien sujeto al interior del
parachoques.
■
Intermitentes traseros Abra la puerta del maletero,
quite los pernos, y extraiga el
conjunto de la luz tirando de él
directamente hacia atrás desde
la parte posterior del vehículo.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
9
1
2
3
4

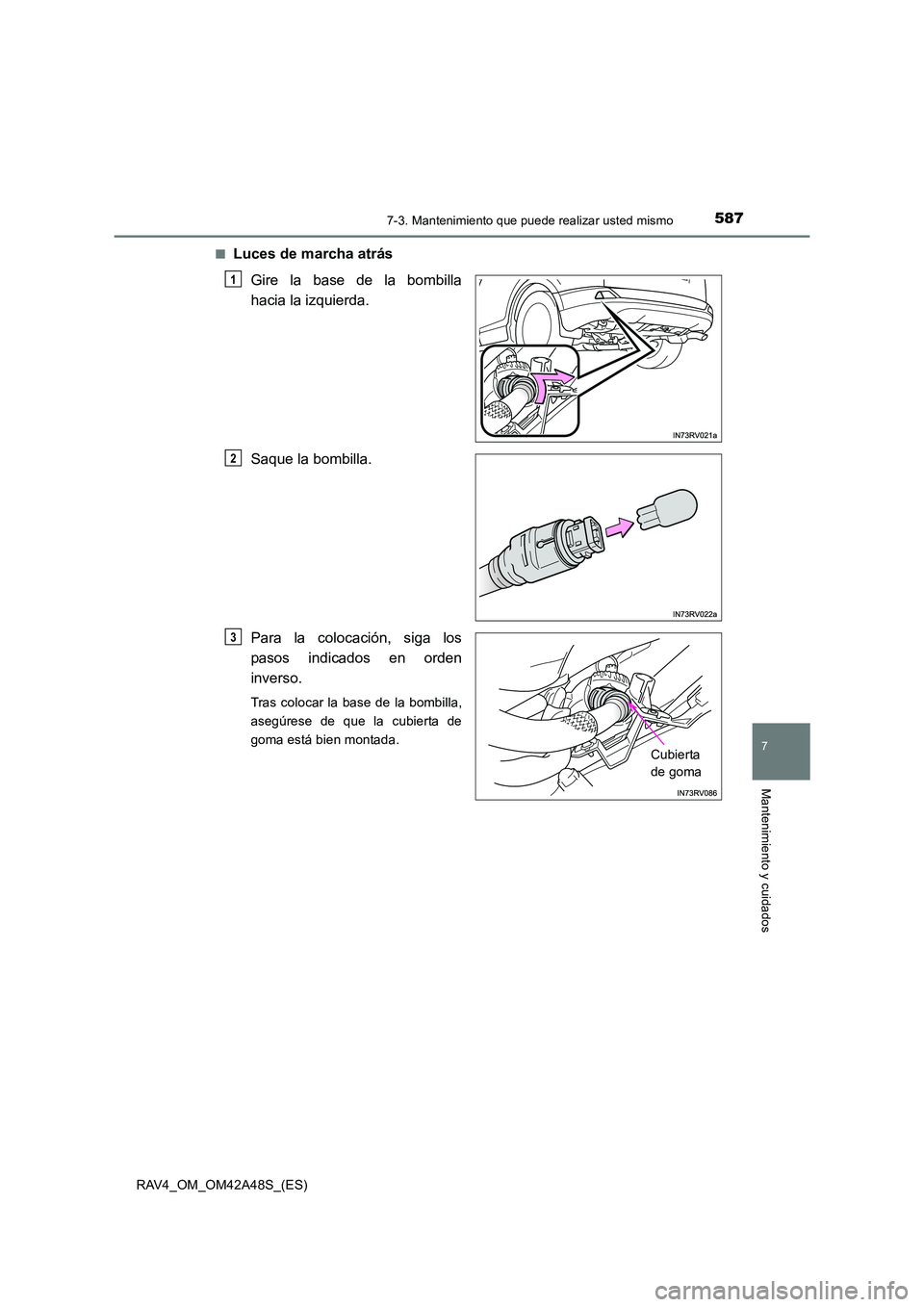

5877-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
■Luces de marcha atrásGire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los
pasos indicados en orden
inverso.
Tras colocar la base de la bombilla,
asegúrese de que la cubierta de
goma está bien montada.
1
2
Cubierta
de goma
3

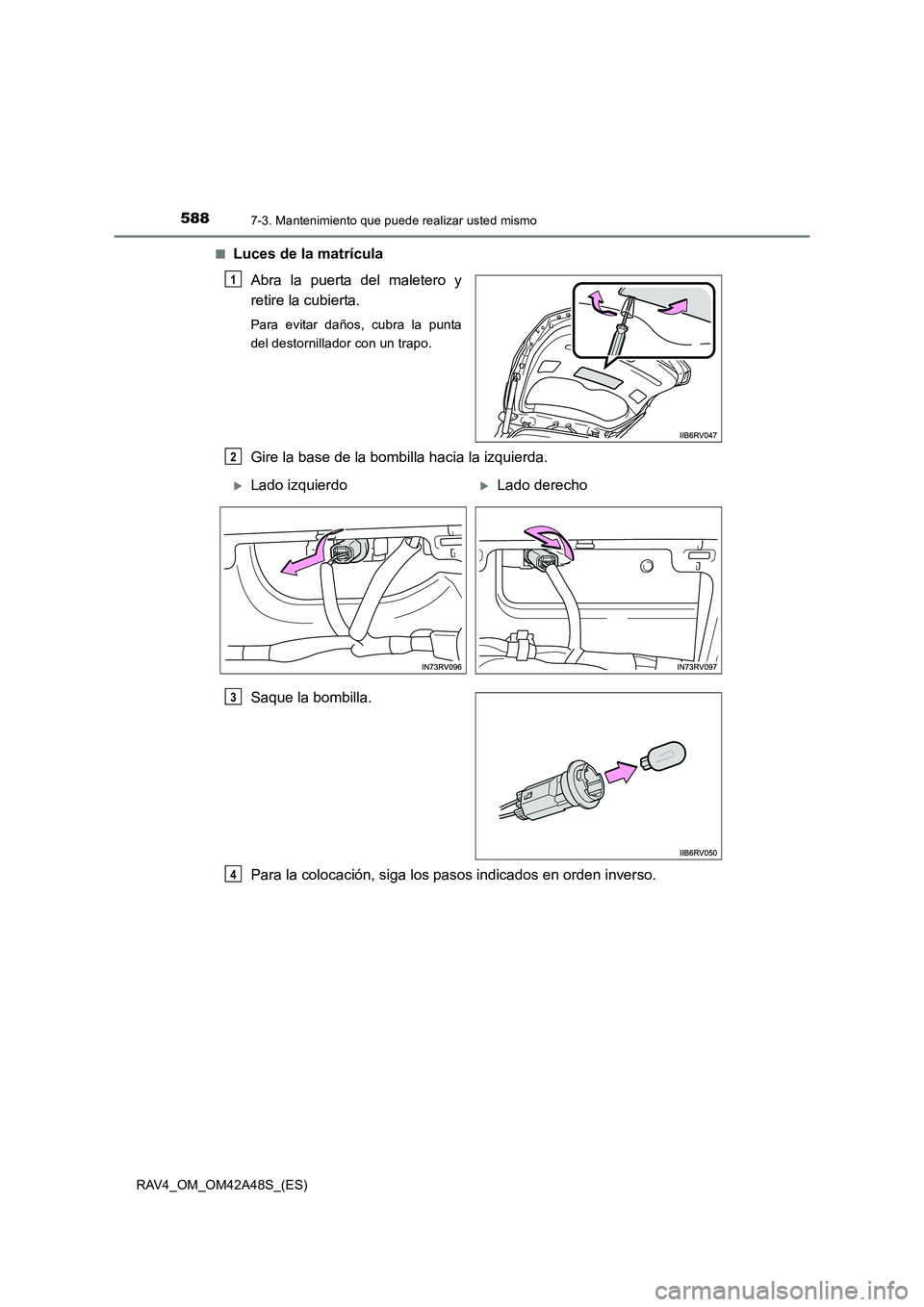

5887-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)■
Luces de la matrícula
Abra la puerta del maletero y
retire la cubierta.
Para evitar daños, cubra la punta
del destornillador con un trapo.
Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
XLado izquierdoXLado derecho
3
4

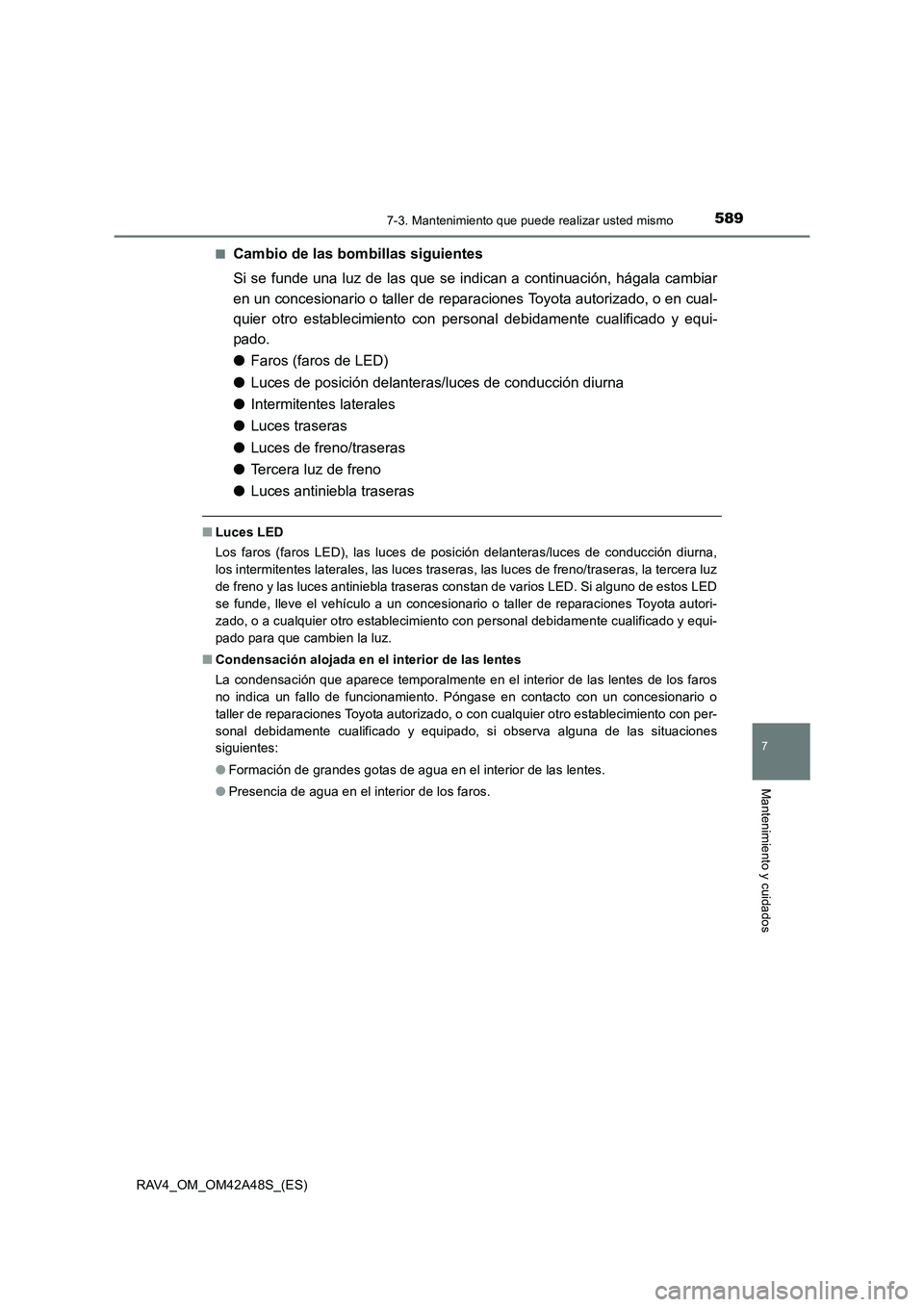

5897-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
■Cambio de las bombillas siguientes
Si se funde una luz de las que se indican a continuación, hágala cambiar
en un concesionario o taller de reparaciones Toyota autorizado, o en cual-
quier otro establecimiento con personal debidamente cualificado y equi-
pado.
● Faros (faros de LED)
● Luces de posición delanteras/luces de conducción diurna
● Intermitentes laterales
● Luces traseras
● Luces de freno/traseras
● Tercera luz de freno
● Luces antiniebla traseras
■Luces LED
Los faros (faros LED), las luces de posición delanteras/luces de conducción diurna,
los intermitentes laterales, las luces traseras, las luces de freno/traseras, la tercera luz
de freno y las luces antiniebla traseras constan de varios LED. Si alguno de estos LED
se funde, lleve el vehículo a un concesionario o taller de reparaciones Toyota autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y equi-
pado para que cambien la luz.
■ Condensación alojada en el interior de las lentes
La condensación que aparece temporalmente en el interior de las lentes de los faros
no indica un fallo de funcionamiento. Póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con per-
sonal debidamente cualificado y equipado, si observa alguna de las situaciones
siguientes:
●Formación de grandes gotas de agua en el interior de las lentes.
● Presencia de agua en el interior de los faros.

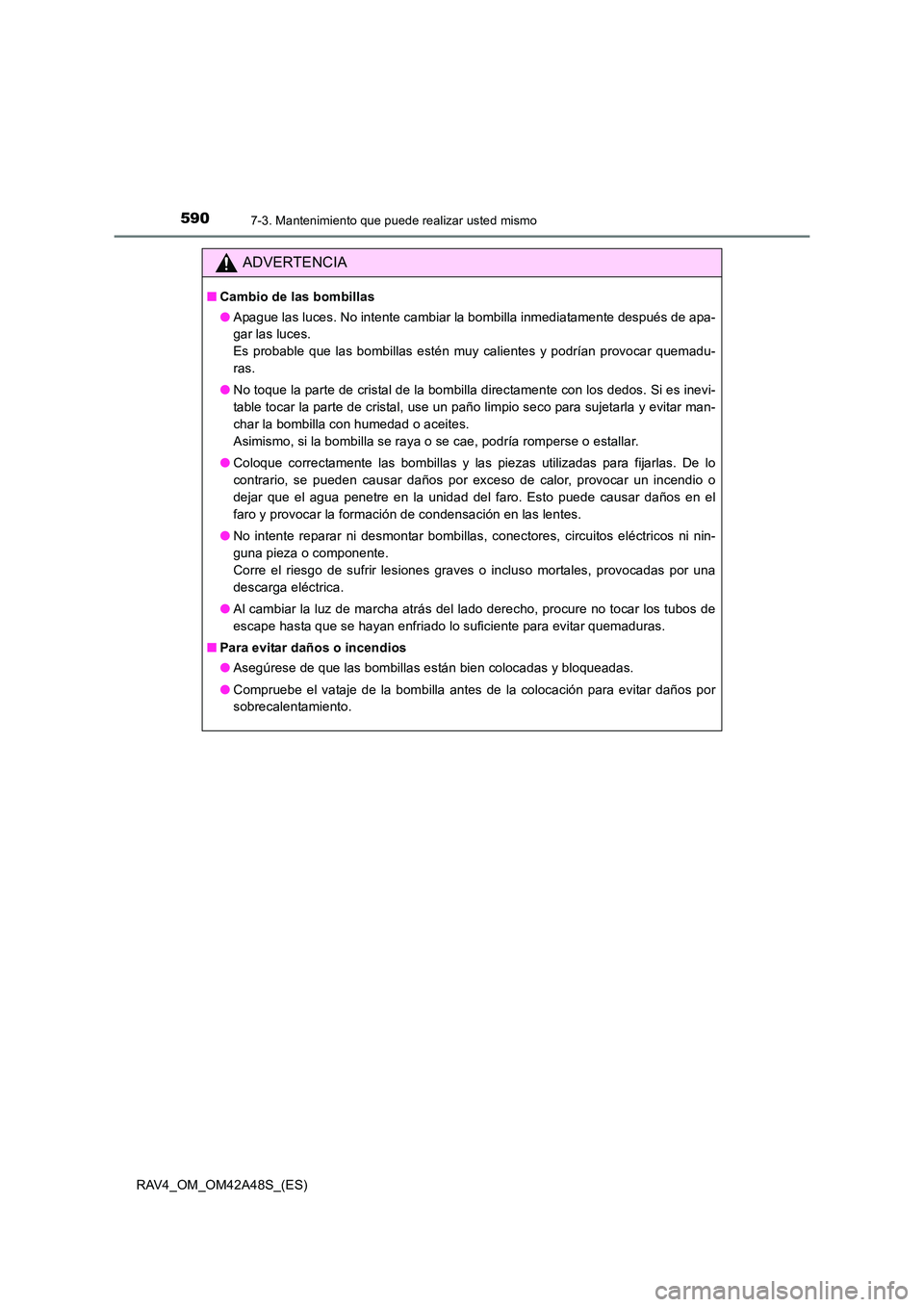

5907-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
■Cambio de las bombillas
●Apague las luces. No intente cambiar la bombilla inmediatamente después de apa-
gar las luces.
Es probable que las bombillas estén muy calientes y podrían provocar quemadu-
ras.
● No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevi-
table tocar la parte de cristal, use un paño limpio seco para sujetarla y evitar man-
char la bombilla con humedad o aceites.
Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.
● Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo
contrario, se pueden causar daños por exceso de calor, provocar un incendio o
dejar que el agua penetre en la unidad del faro. Esto puede causar daños en el
faro y provocar la formación de condensación en las lentes.
● No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni nin-
guna pieza o componente.
Corre el riesgo de sufrir lesiones graves o incluso mortales, provocadas por una
descarga eléctrica.
● Al cambiar la luz de marcha atrás del lado derecho, procure no tocar los tubos de
escape hasta que se hayan enfriado lo suficiente para evitar quemaduras.
■ Para evitar daños o incendios
●Asegúrese de que las bombillas están bien colocadas y bloqueadas.
● Compruebe el vataje de la bombilla antes de la colocación para evitar daños por
sobrecalentamiento.

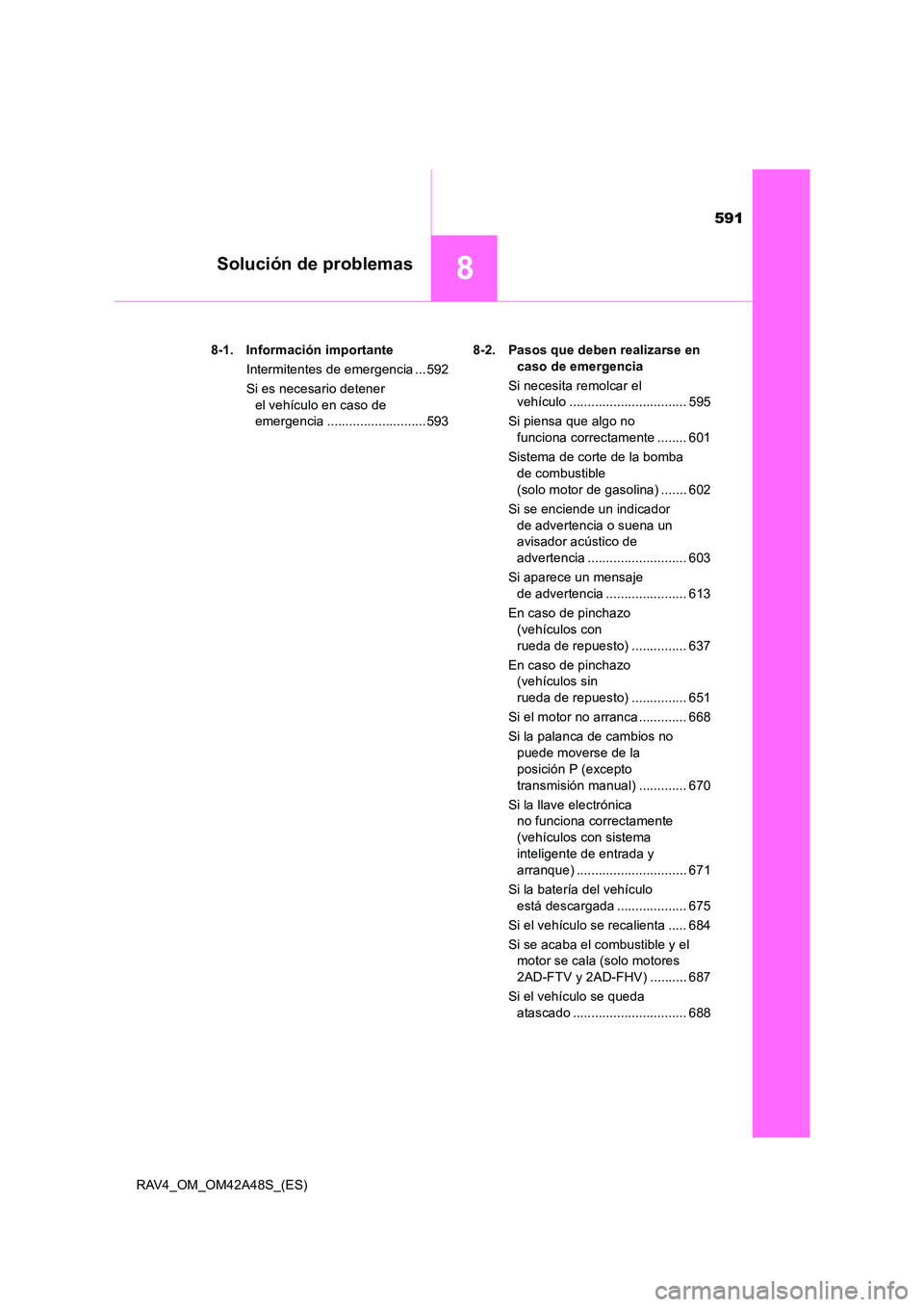

591
8Solución de problemas
RAV4_OM_OM42A48S_(ES)8-1. Información importante
Intermitentes de emergencia ...592
Si es necesario detener el vehículo en caso de
emergencia ...........................593 8-2. Pasos que deben realizarse en
caso de emergencia
Si necesita remolcar el vehículo ................................ 595
Si piensa que algo no funciona correctamente ........ 601
Sistema de corte de la bomba de combustible
(solo motor de gasolina) ....... 602
Si se enciende un indicador de advertencia o suena un
avisador acústico de
advertencia ........................... 603
Si aparece un mensaje de advertencia ...................... 613
En caso de pinchazo (vehículos con
rueda de repuesto) ............... 637
En caso de pinchazo (vehículos sin
rueda de repuesto) ............... 651
Si el motor no arranca ............. 668
Si la palanca de cambios no puede moverse de la
posición P (excepto
transmisión manual) ............. 670
Si la llave electrónica no funciona correctamente
(vehículos con sistema
inteligente de entrada y
arranque) .............................. 671
Si la batería del vehículo está descargada ................... 675
Si el vehículo se recalienta ..... 684
Si se acaba el combustible y el motor se cala (solo motores
2AD-FTV y 2AD-FHV) .......... 687
Si el vehículo se queda atascado ............................... 688

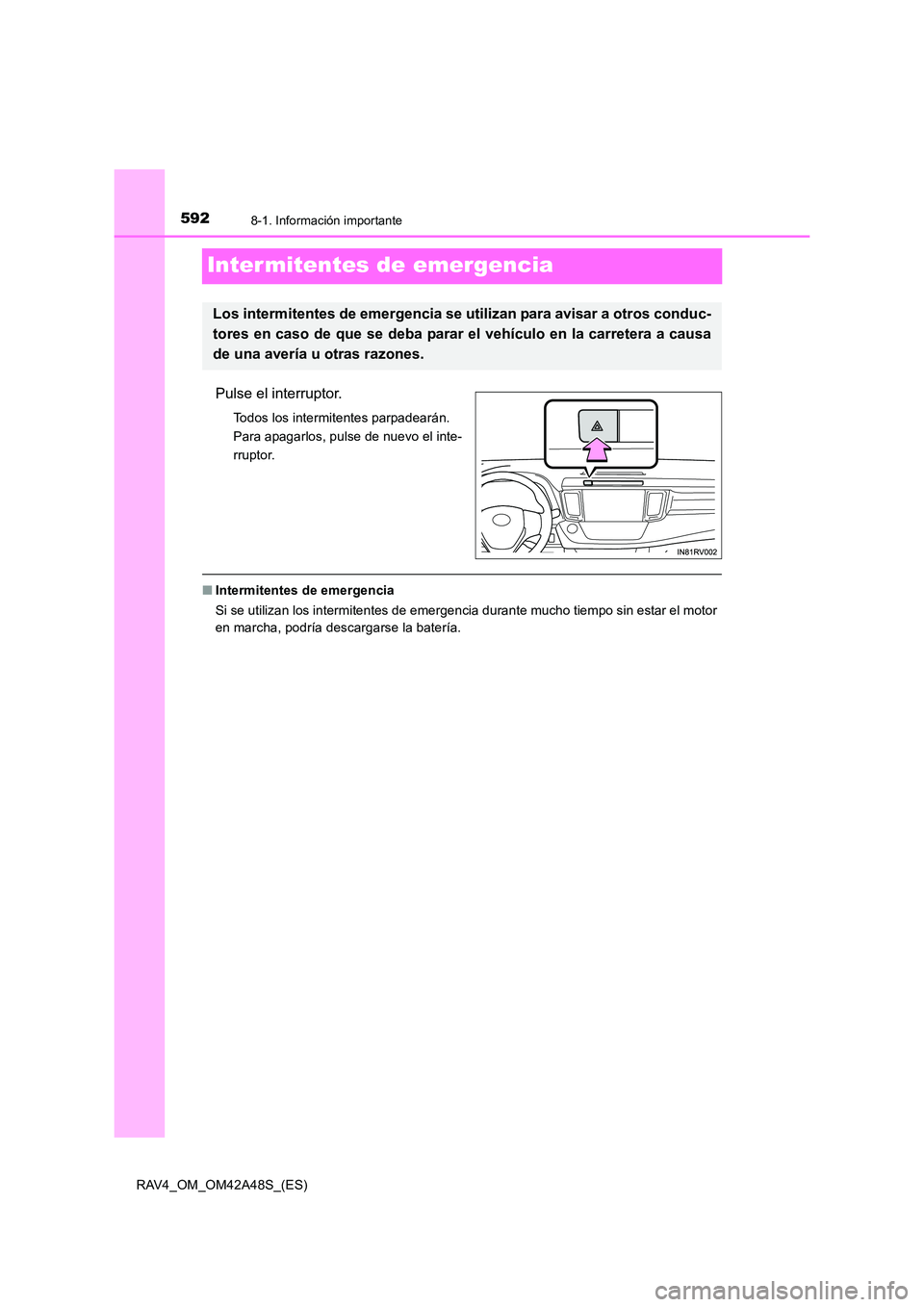

5928-1. Información importante
RAV4_OM_OM42A48S_(ES)
Inter mitentes de emergencia
Pulse el interruptor.
Todos los intermitentes parpadearán.
Para apagarlos, pulse de nuevo el inte-
rruptor.
■Intermitentes de emergencia
Si se utilizan los intermitentes de emergencia durante mucho tiempo sin estar el motor
en marcha, podría descargarse la batería.
Los intermitentes de emergencia se utilizan para avisar a otros conduc-
tores en caso de que se deba parar el vehículo en la carretera a causa
de una avería u otras razones.
