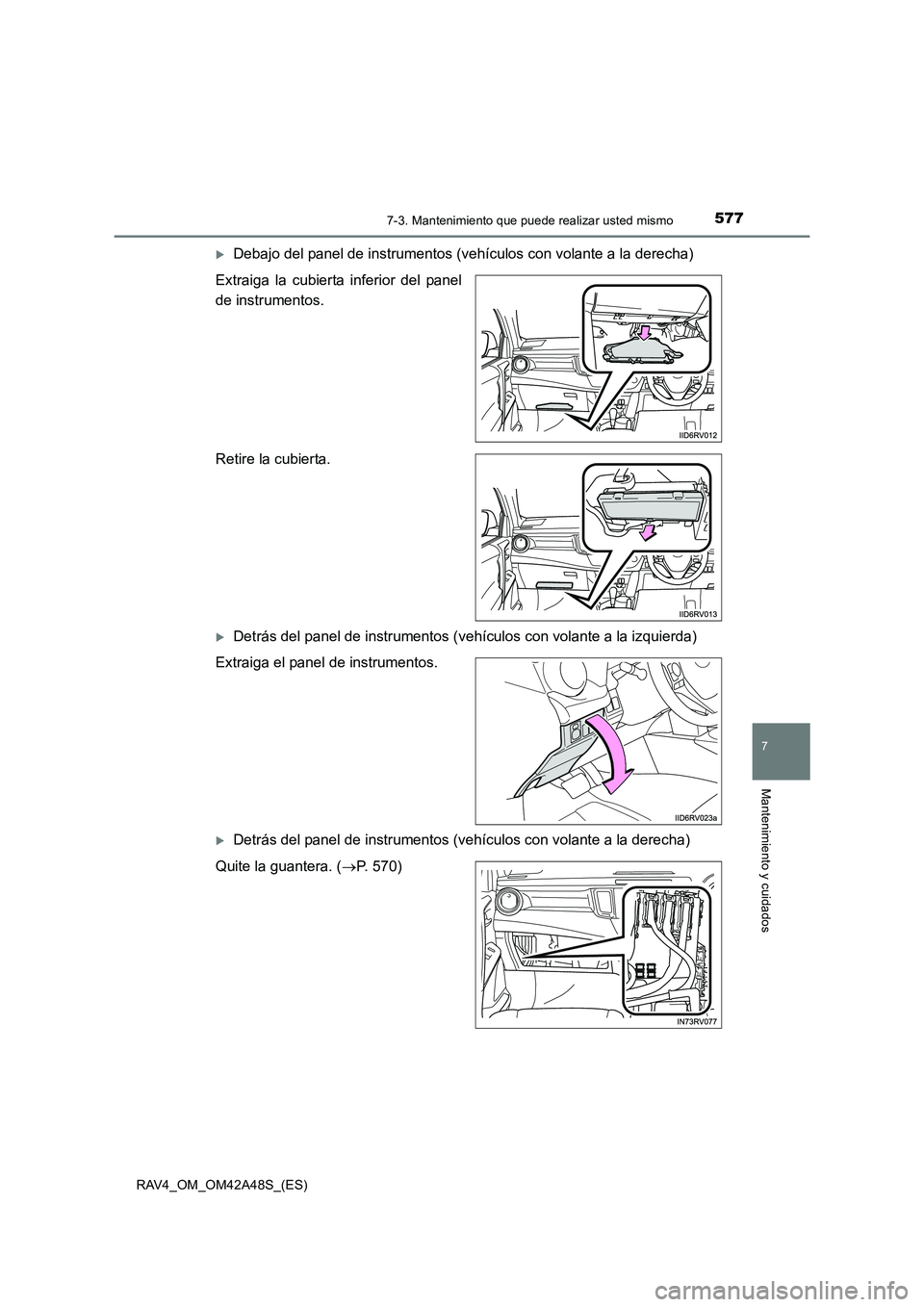

2016 TOYOTA RAV4 Manual del propietario (in Spanish)

5777-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
XDebajo del panel de instrumentos (vehículos con volante a la derecha)
Extraiga la cubierta inferior del panel
de instrumentos.
Retire la cubierta.
XDetrás del panel de instrumentos (vehículos con volante a la izquierda)
Extraiga el panel de instrumentos.
XDetrás del panel de instrumentos (vehículos con volante a la derecha)
Quite la guantera. ( →P. 570)

5787-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
Retire el fusible con la herramienta
de extracción.
Solo es posible extraer los fusibles de
tipo A con la herramienta de extrac-
ción.
Compruebe si el fusible está fundido.Fusible normal
Fusible fundido
Tipos A y B:
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D:
Póngase en contacto con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado.
3
4
1
2
XTipo AXTipo B
XTipo CXTipo D

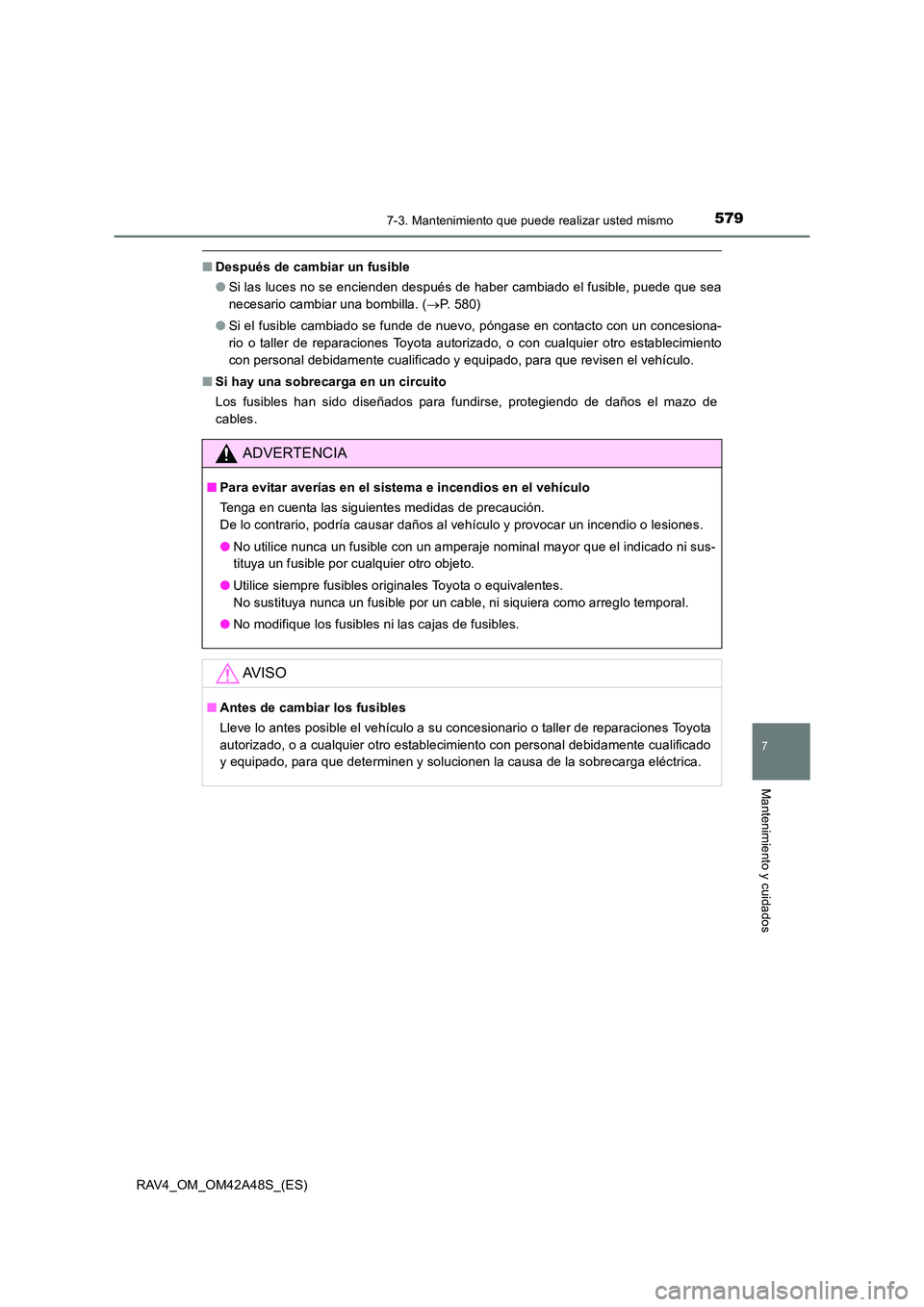

5797-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( →P. 580)
● Si el fusible cambiado se funde de nuevo, póngase en contacto con un concesiona-
rio o taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento
con personal debidamente cualificado y equipado, para que revisen el vehículo.
■ Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría causar daños al vehículo y provocar un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para que determinen y solucionen la causa de la sobrecarga eléctrica.

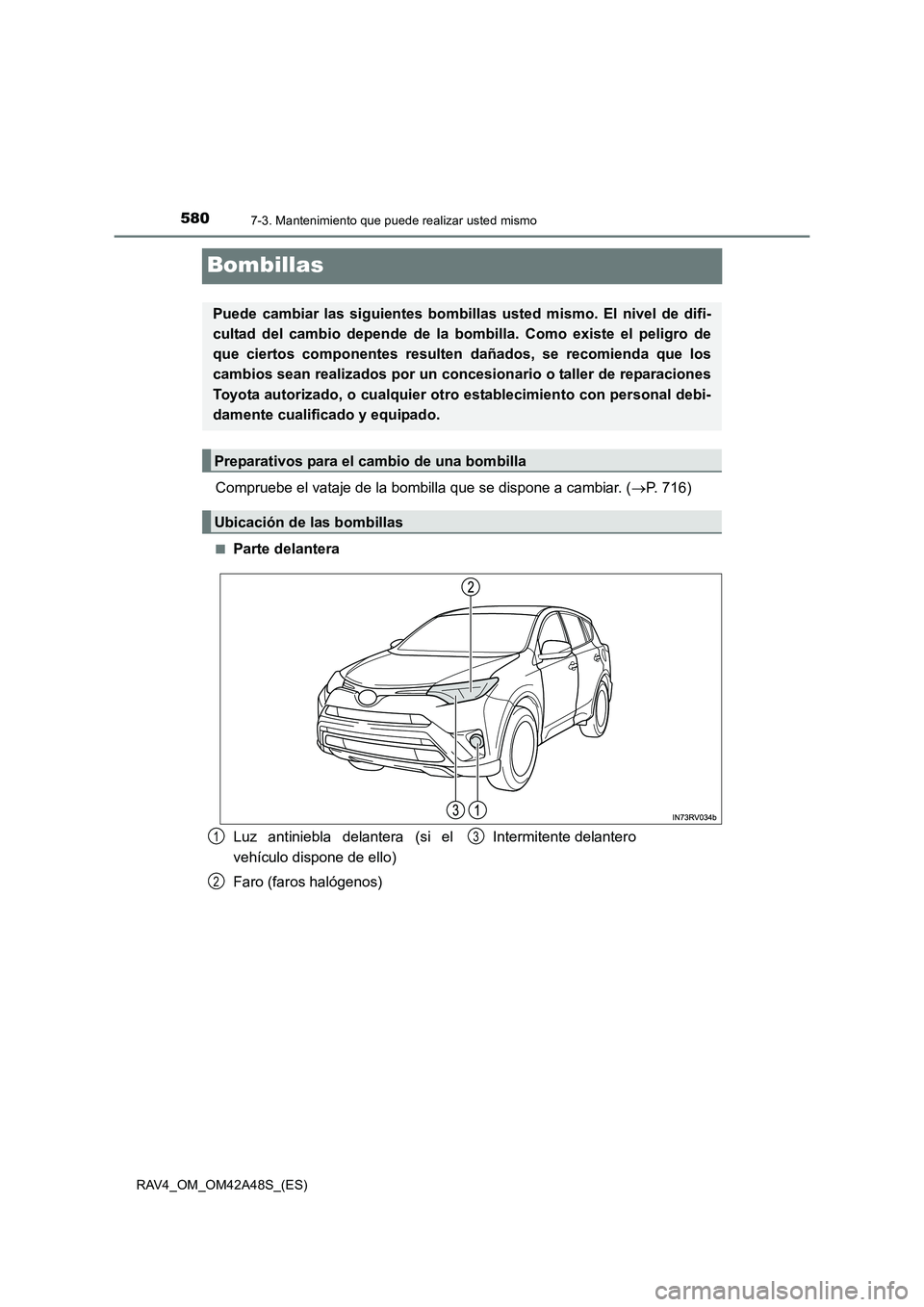

5807-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 716)
■Parte delantera
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un concesionario o taller de reparaciones
Toyota autorizado, o cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
Preparativos para el cambio de una bombilla
Ubicación de las bombillas
Luz antiniebla delantera (si el
vehículo dispone de ello)
Faro (faros halógenos) Intermitente delantero1
2
3

5817-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
■Parte trasera
■Faros (faros halógenos)Gire la base de la bombilla
hacia la izquierda.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Intermitente trasero
Luz de marcha atrás Luces de la matrícula
Cambio de las bombillas
1
2
3
1
2

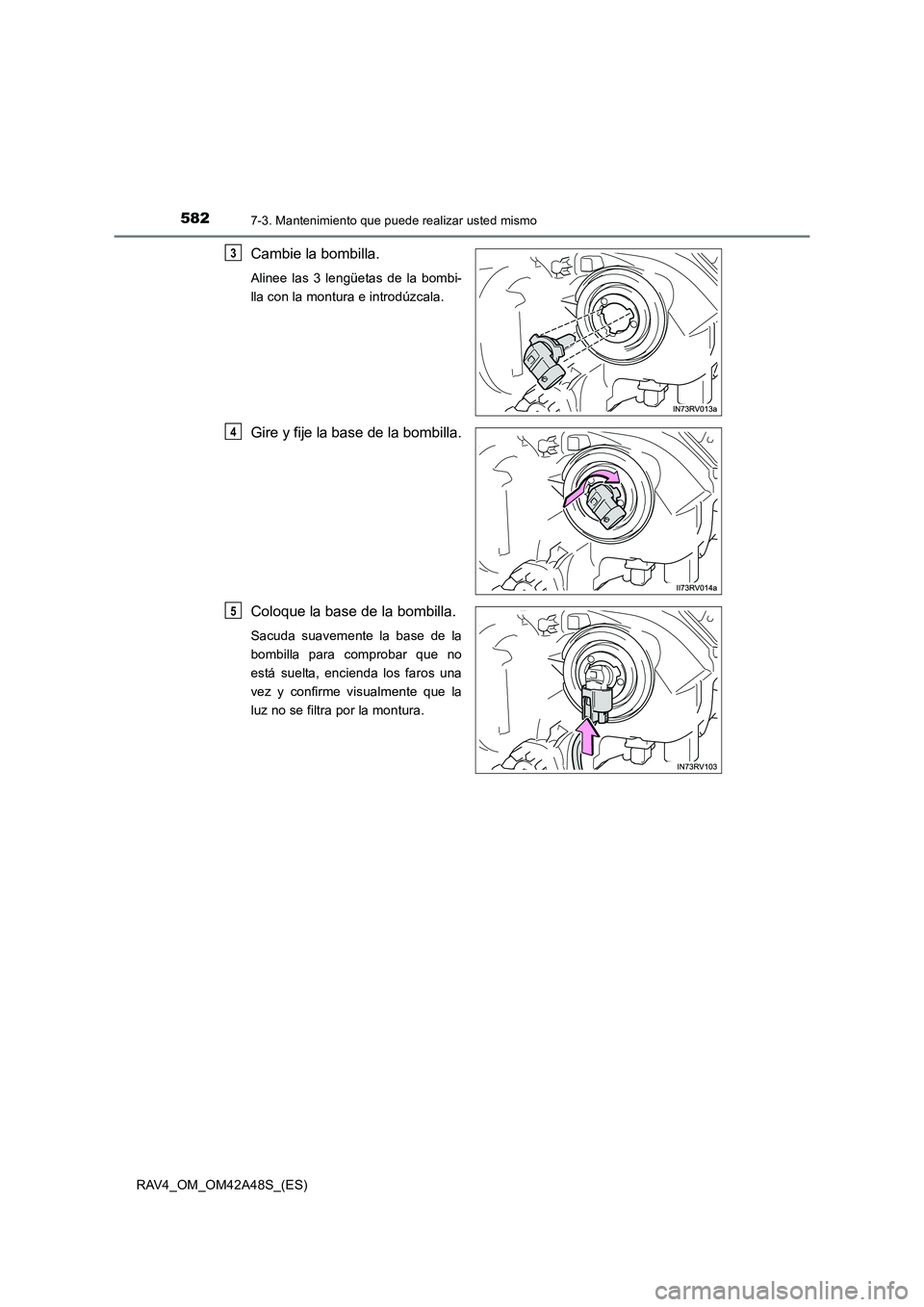

5827-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
Cambie la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Coloque la base de la bombilla.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda los faros una
vez y confirme visualmente que la
luz no se filtra por la montura.
3
4
5

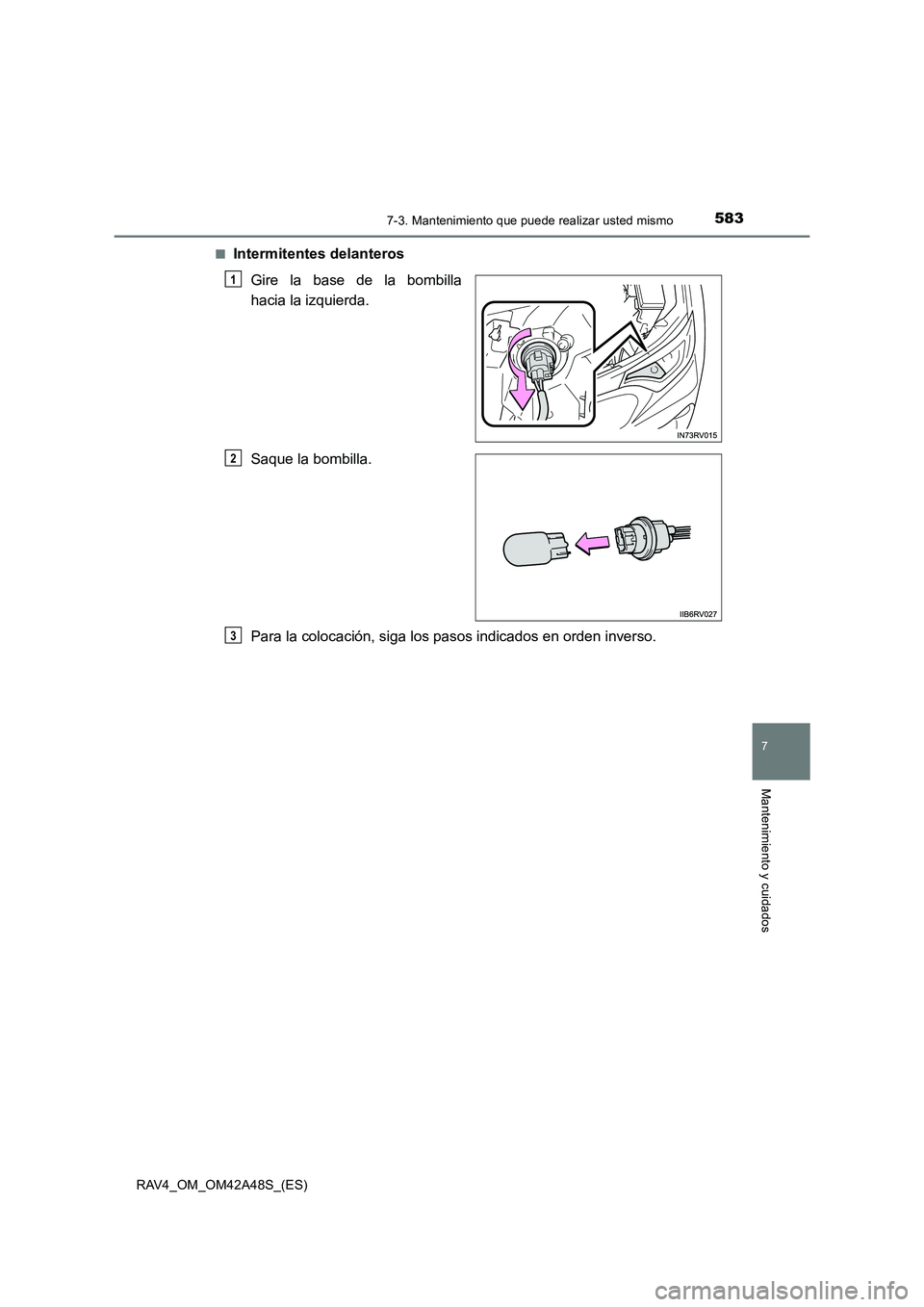

5837-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)
7
Mantenimiento y cuidados
■Intermitentes delanterosGire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3

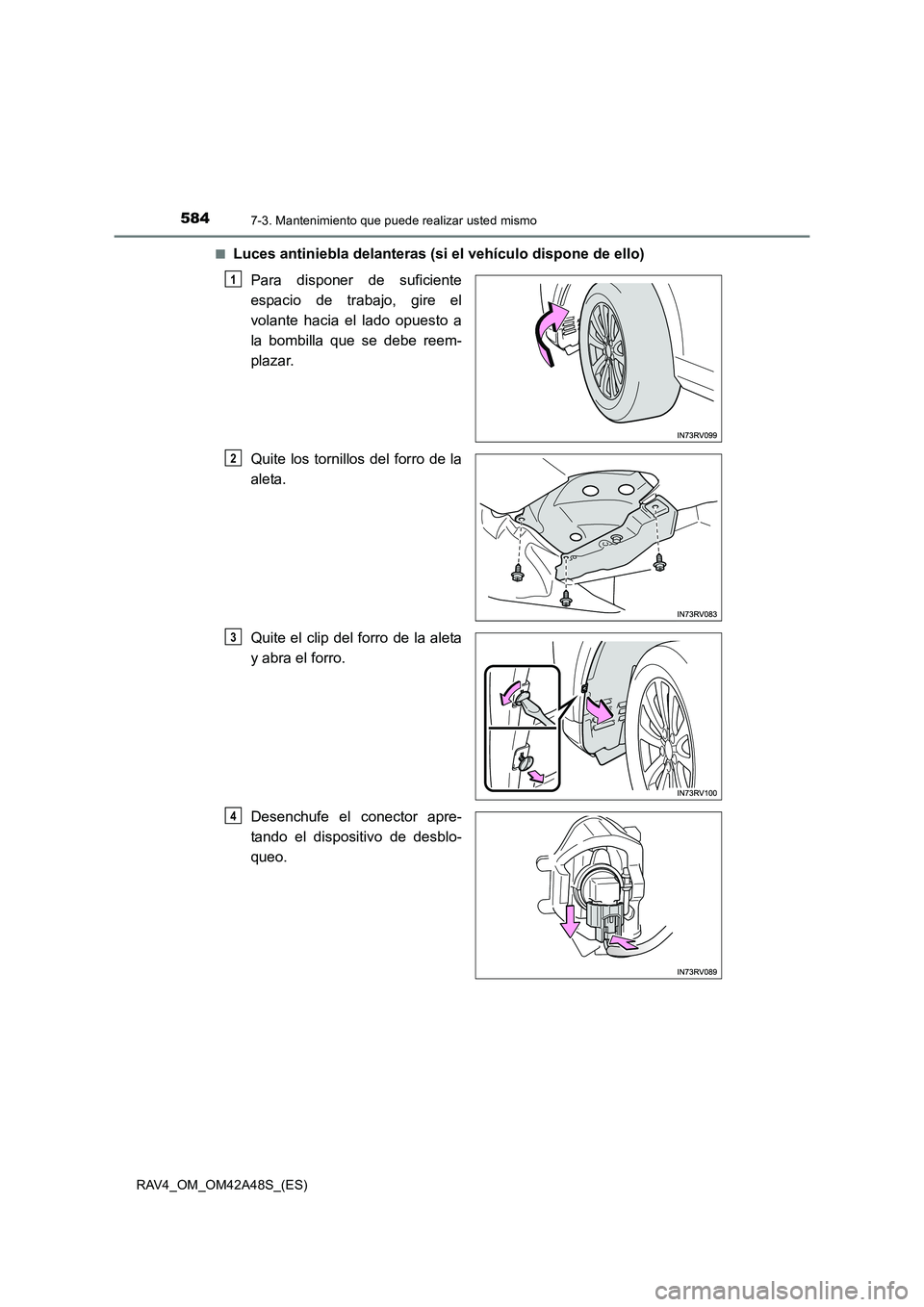

5847-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A48S_(ES)■
Luces antiniebla delanteras (si el vehículo dispone de ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Quite los tornillos del forro de la
aleta.
Quite el clip del forro de la aleta
y abra el forro.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
1
2
3
4
