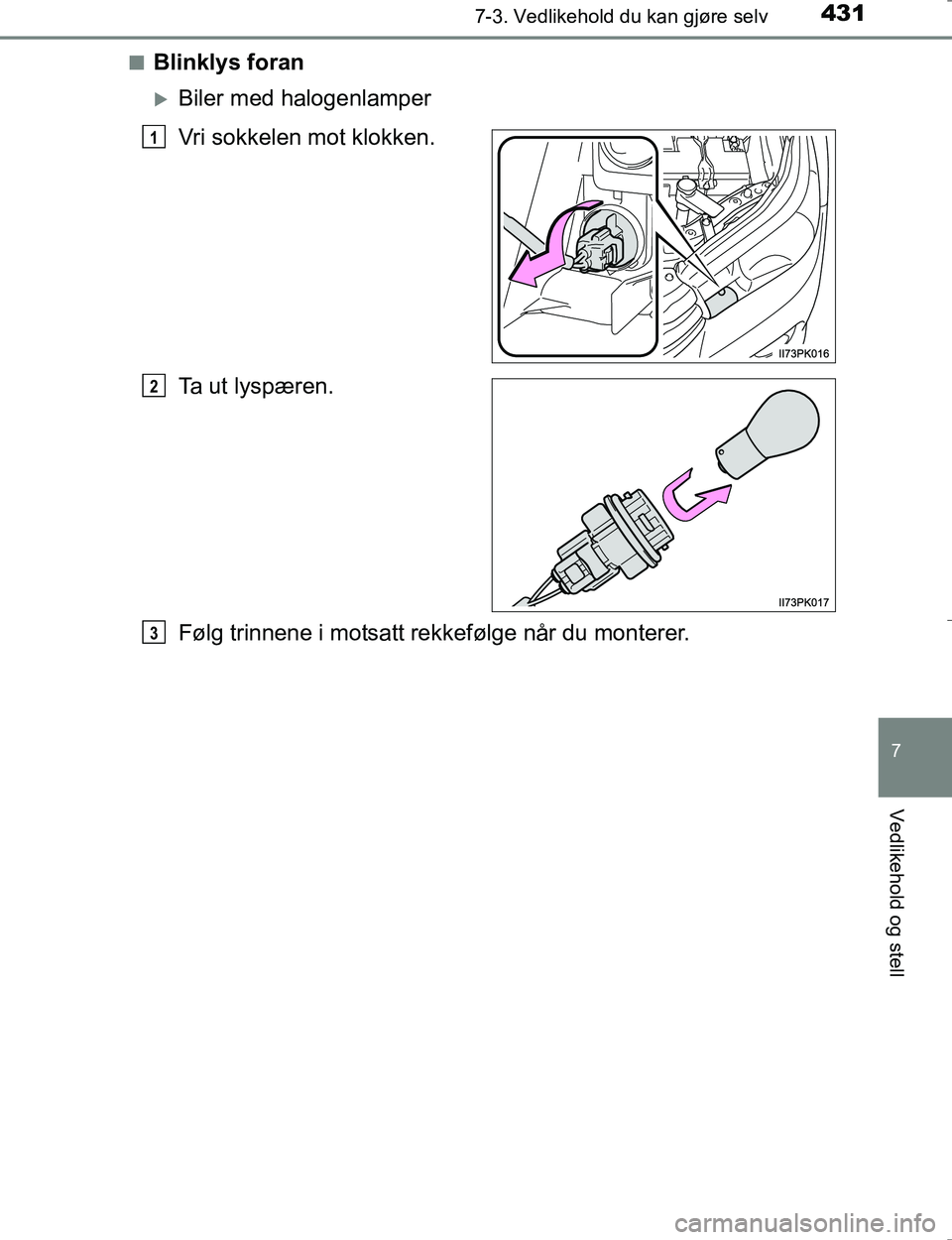

4317-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
nBlinklys foran
Biler med halogenlamper
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
OM0K196NO_Hilux.book Page 431 Wednesday, May 25, 2016 3:43 PM

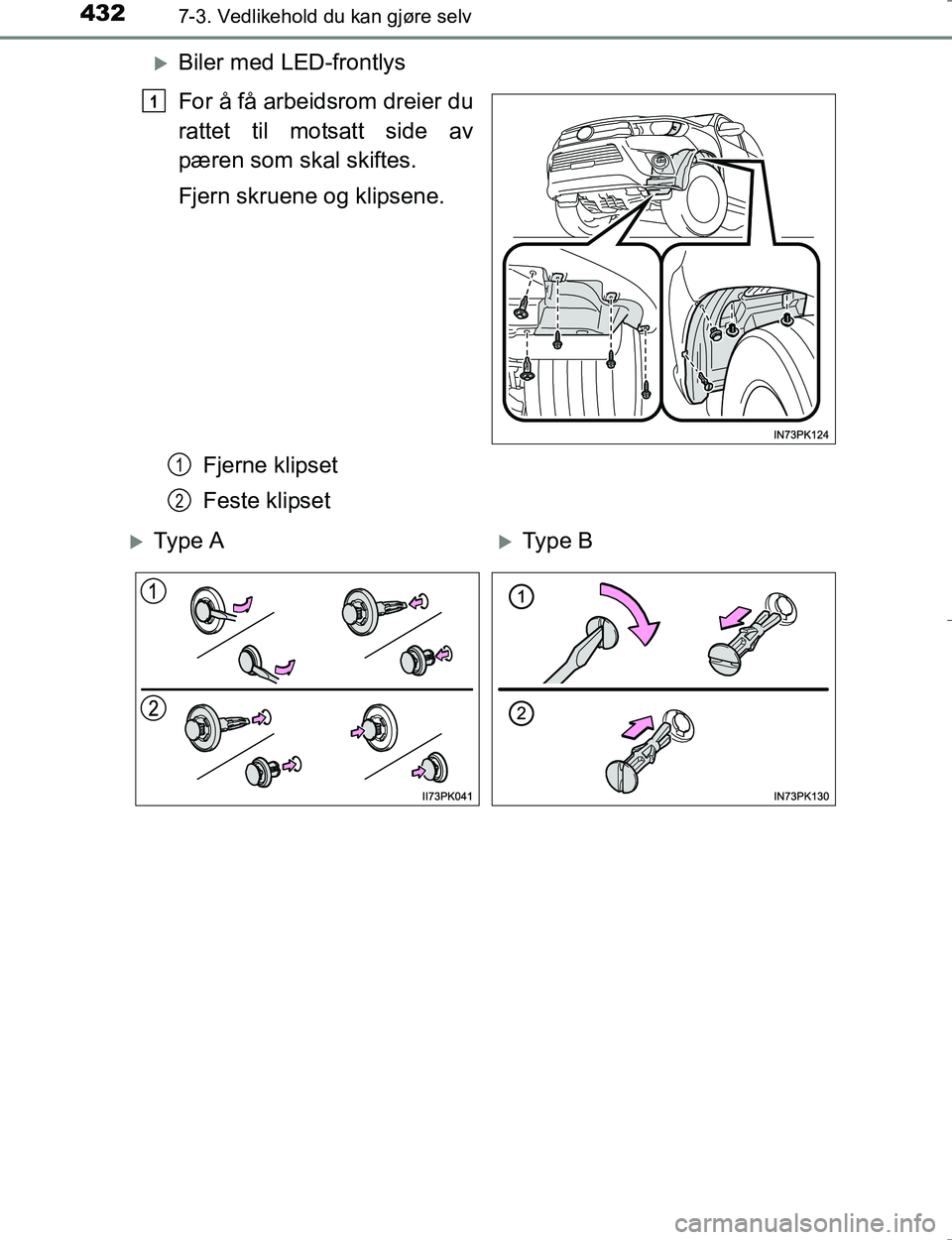

4327-3. Vedlikehold du kan gjøre selv
OM0K196E
Biler med LED-frontlys
For å få arbeidsrom dreier du
rattet til motsatt side av
pæren som skal skiftes.
Fjern skruene og klipsene.Fjerne klipset
Feste klipset
1
1
2
Ty p e AType B
OM0K196NO_Hilux.book Page 432 Wednesday, May 25, 2016 3:43 PM

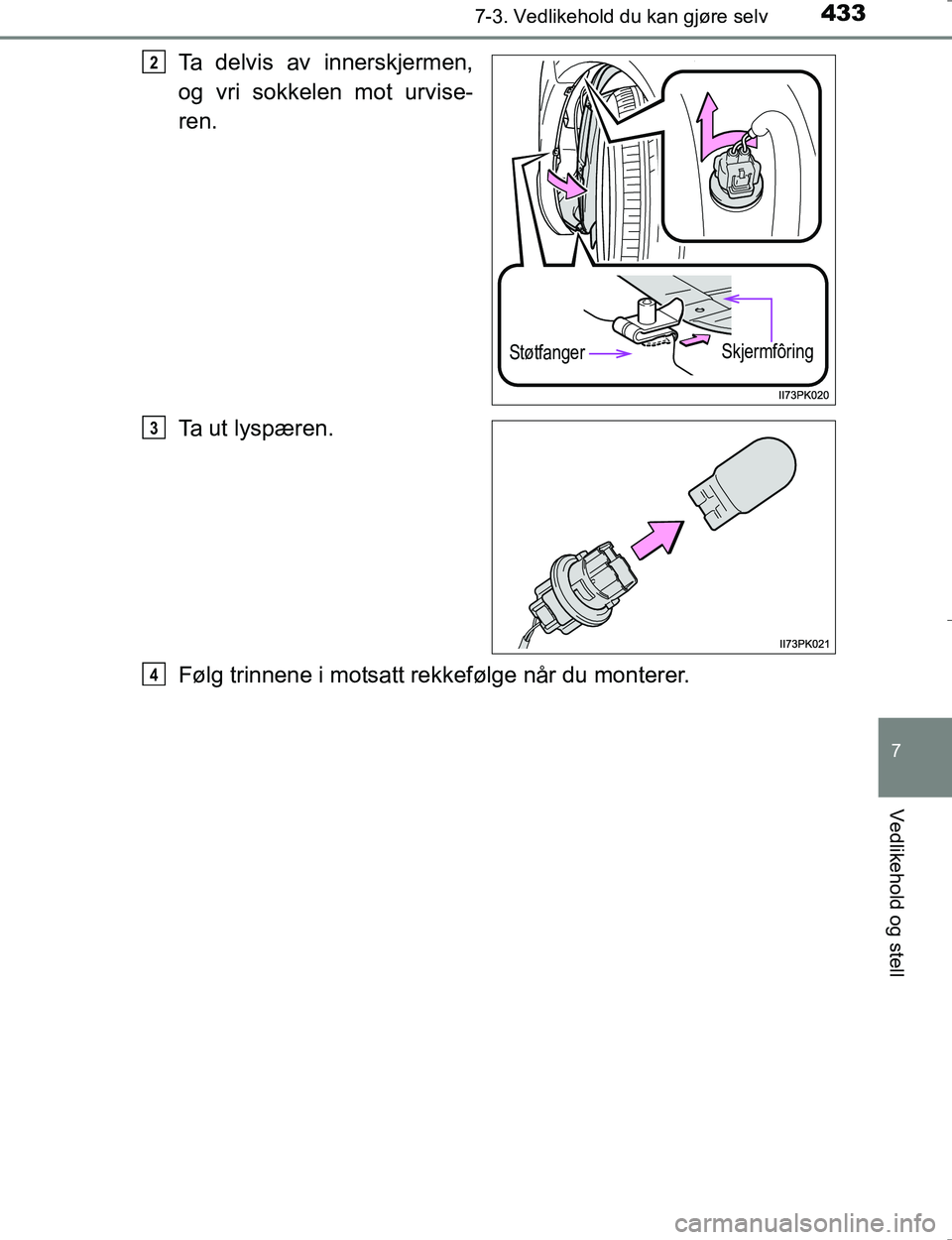

4337-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
Ta delvis av innerskjermen,
og vri sokkelen mot urvise-
ren.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
StøtfangerSkjermfôring
2
3
4
OM0K196NO_Hilux.book Page 433 Wednesday, May 25, 2016 3:43 PM

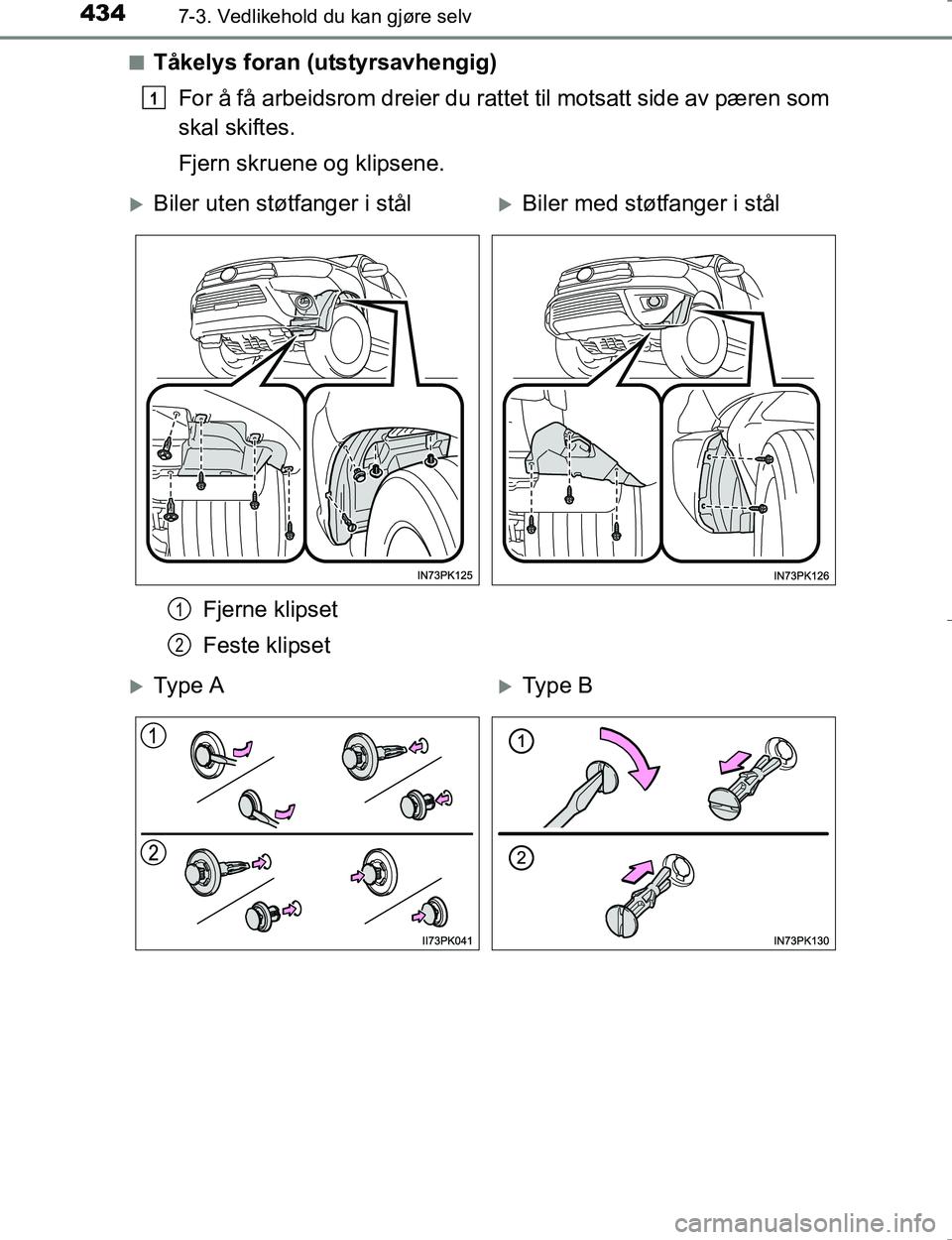

4347-3. Vedlikehold du kan gjøre selv
OM0K196En
Tåkelys foran (utstyrsavhengig)
For å få arbeidsrom dreier du rattet til motsatt side av pæren som
skal skiftes.
Fjern skruene og klipsene.
Fjerne klipset
Feste klipset
1
Biler uten støtfanger i stålBiler med støtfanger i stål
1
2
Ty p e AType B
OM0K196NO_Hilux.book Page 434 Wednesday, May 25, 2016 3:43 PM

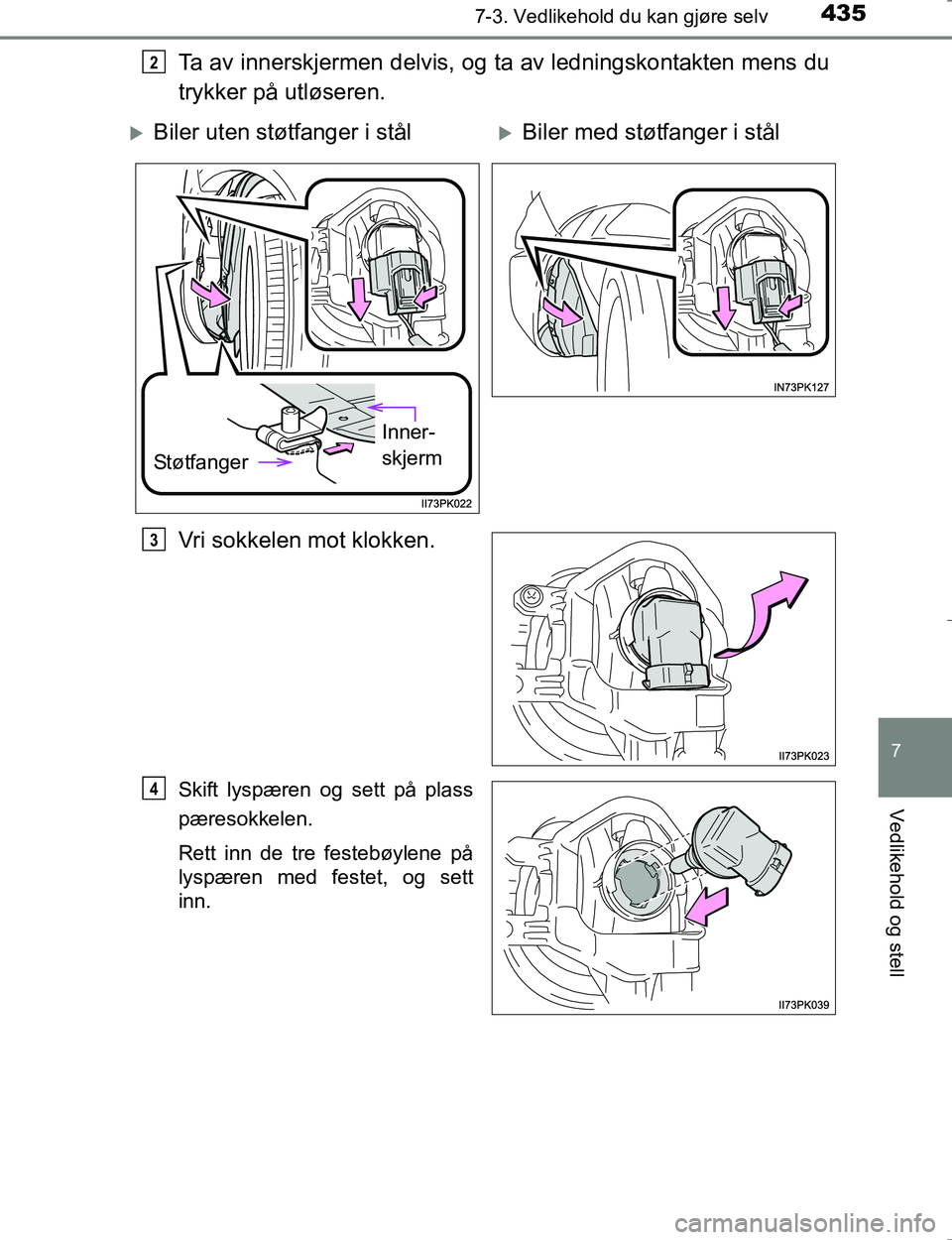

4357-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
Ta av innerskjermen delvis, og ta av ledningskontakten mens du
trykker på utløseren.
Vri sokkelen mot klokken.
Skift lyspæren og sett på plass
pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
2
Biler uten støtfanger i stålBiler med støtfanger i stål
Støtfanger
Inner-
skjerm
3
4
OM0K196NO_Hilux.book Page 435 Wednesday, May 25, 2016 3:43 PM

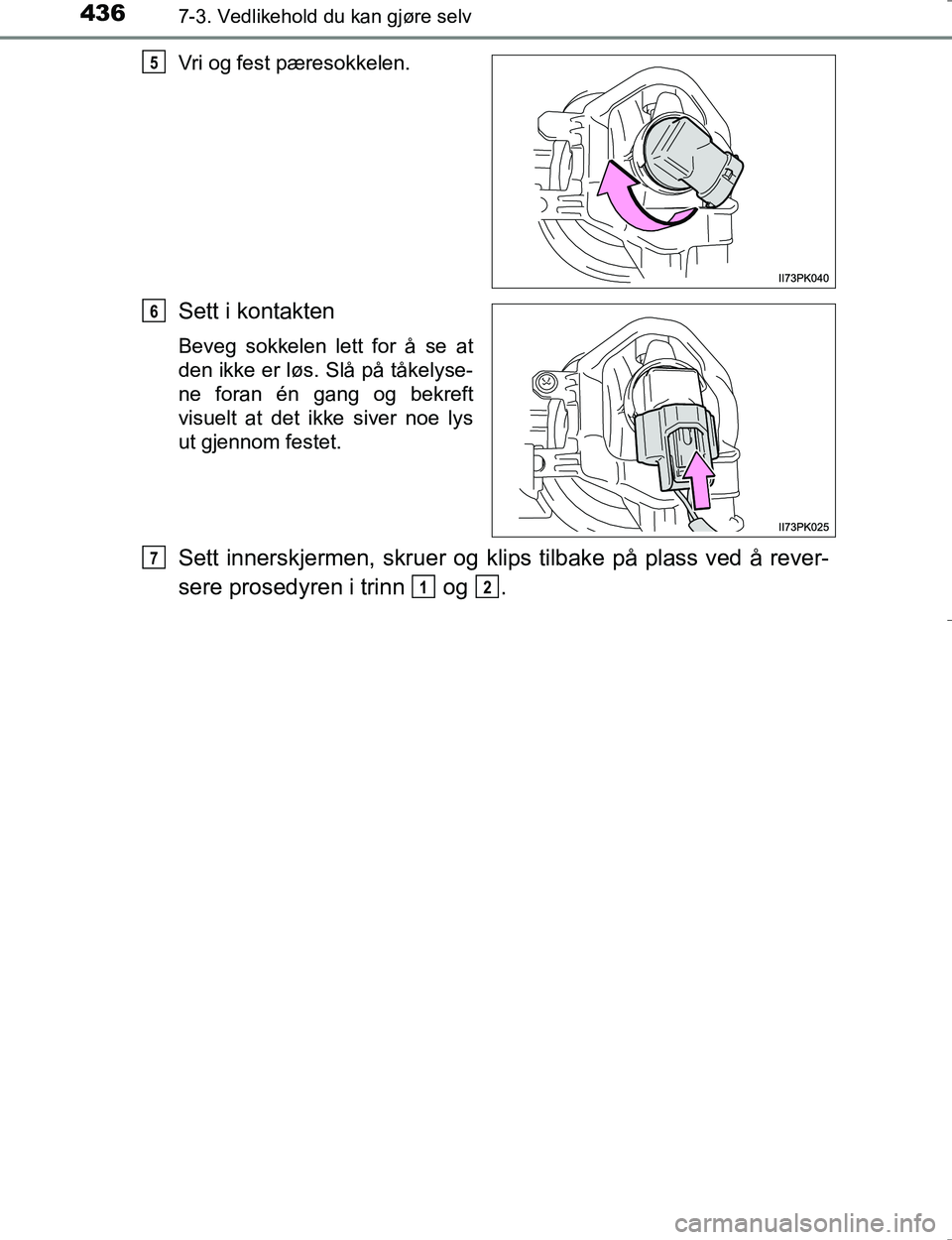

4367-3. Vedlikehold du kan gjøre selv
OM0K196EVri og fest pæresokkelen.
Sett i kontakten
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkelyse-
ne foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Sett innerskjermen, skruer og klips tilbake på plass ved å rever-
sere prosedyren i trinn og .
5
6
7
12
OM0K196NO_Hilux.book Page 436 Wednesday, May 25, 2016 3:43 PM

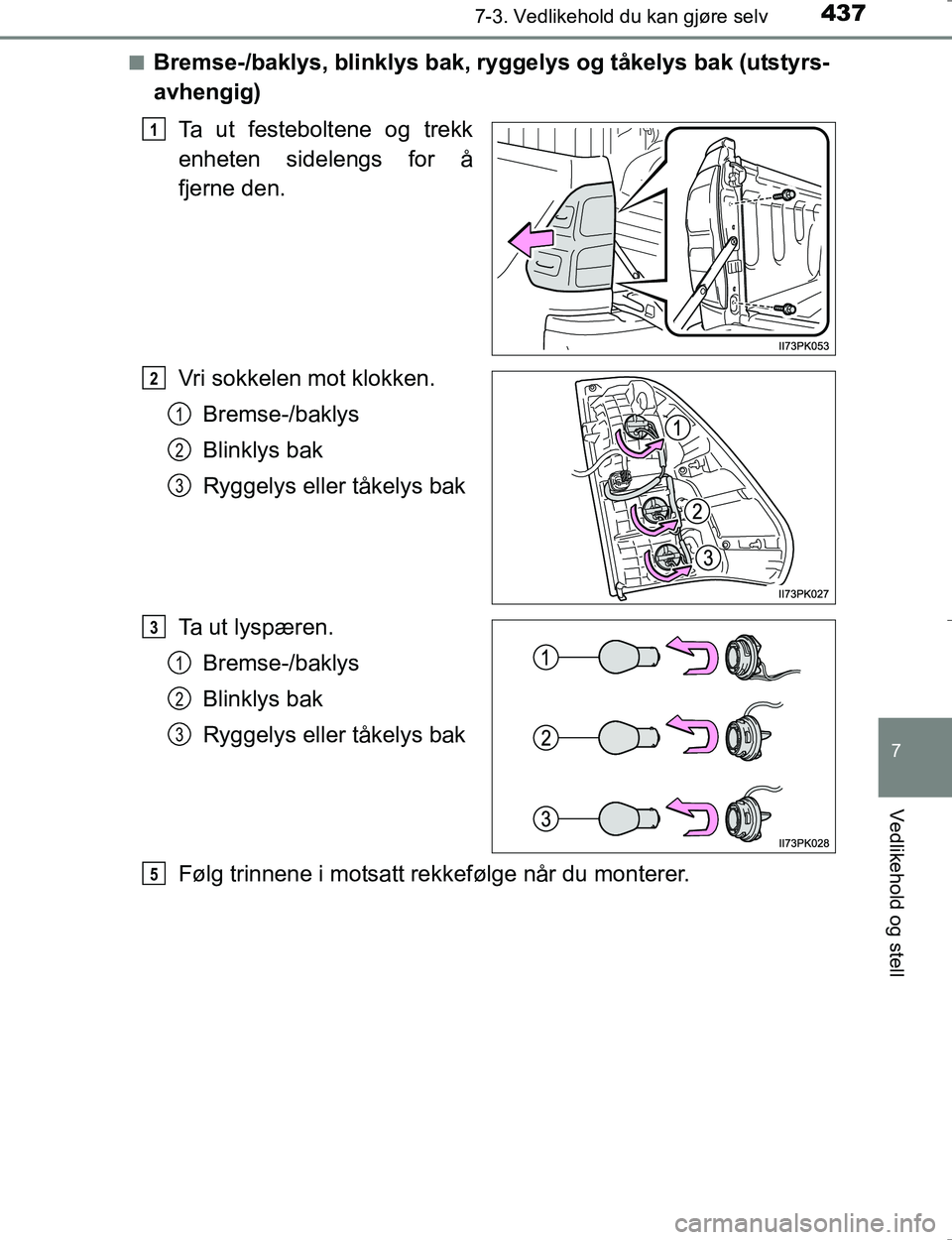

4377-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
nBremse-/baklys, blinklys bak, ryggelys og tåkelys bak (utstyrs-
avhengig)Ta ut festeboltene og trekk
enheten sidelengs for å
fjerne den.
Vri sokkelen mot klokken.Bremse-/baklys
Blinklys bak
Ryggelys eller tåkelys bak
Ta ut lyspæren. Bremse-/baklys
Blinklys bak
Ryggelys eller tåkelys bak
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
1
2
3
3
1
2
3
5
OM0K196NO_Hilux.book Page 437 Wednesday, May 25, 2016 3:43 PM

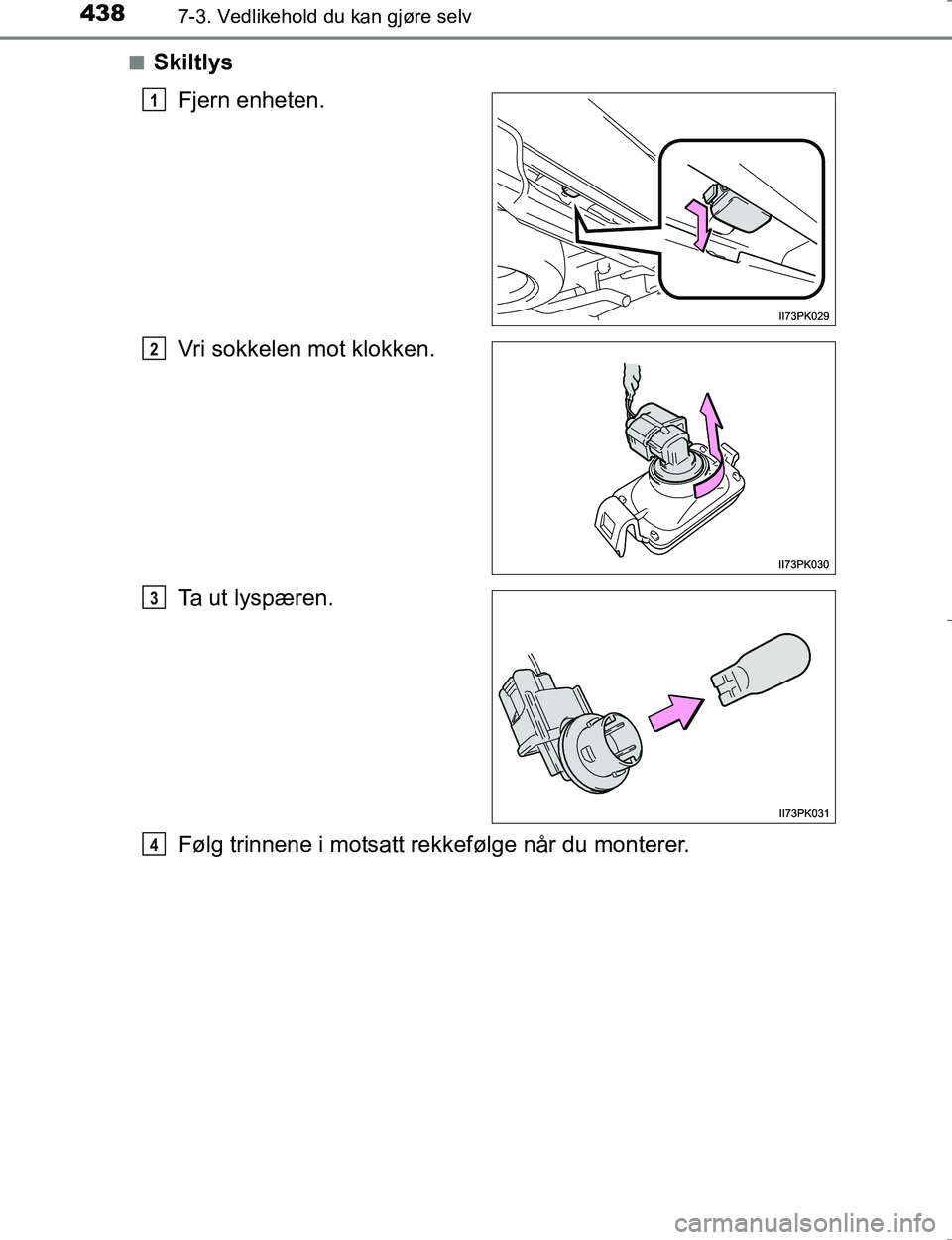

4387-3. Vedlikehold du kan gjøre selv
OM0K196En
Skiltlys
Fjern enheten.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
