2016 TOYOTA HILUX Instruksjoner for bruk (in Norwegian)

3917-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
Forholdsregler ved vedlikehold du kan gjøre selv
Hvis du utfører vedlikehold selv, må du utføre de riktige handlin-
gene som er beskrevet i disse avsnittene.
PunkterDeler og verktøy
Batteriets tilstand
(  S. 403)• Varmt vann• Bakepulver• Smørefett
• Vanlig skiftenøkkel (for polklemmebolter)
• Destillert vann
Motorkjølevæske
nivå ( S. 401)
• ”Toyota Super Long Life Coolant” eller tilsvarende
kjølevæske av høy kvalitet med teknologi for hybrid
organisk syre med lang holdbarhet basert på ety-
lenglykol uten silikater, aminer, nitritter og borater
”Toyota Super Long Life Coolant” er en ferdigblan-
ding av 50 % kjølevæske og 50 % avionisert vann.
• Trakt (som kun brukes til å fylle på kjølevæske)
Motoroljenivå
( S. 398)• ”Toyota Genuine Motor Oil” eller tilsvarende
• Fille eller papirhåndkle
• Trakt (som kun brukes til å fylle på motorolje)
Sikringer
( S. 421)• Sikring med samme strømstyrke som originalsikrin-
gen
Lyspærer
( S. 426)
• Lyspærer med samme nummer og watt som origina-
len
• Stjerneskrutrekker
• Flat skrutrekker• Skiftenøkkel
Radiator,
kondenser og
mellomkjøler
(utstyrsavhengig)
( S. 402)

Dekktrykk
( S. 412)• Dekktrykkmåler• Tilgang til komprimert
luft
Spylervæske
( S. 407)
• Vann eller spylervæske som inneholder frostvæske
(for bruk om vinteren)
• Trakt (brukes kun til å fylle på vann eller spylervæs-ke)
OM0K196NO_Hilux.book Page 391 Wednesday, May 25, 2016 3:43 PM

3927-3. Vedlikehold du kan gjøre selv
OM0K196E
ADVARSEL
Motorrommet inneholder mange mekaniske deler og væsker som plutselig
kan begynne å bevege på seg, bli varme eller bli elektrisk ladet. Ta hensyn til
forholdsreglene nedenfor for å unngå alvorlige personskader.
nVed arbeid i motorrommet
l Hold hender, klær og verktøy borte fra viften og drivremmen.
l Pass på så du ikke tar på motor, radiator, eksosmanifold osv. like etter kjø-
ring da de kan være varme. Olje og andre væsker kan også være varme.
l Ikke la noe som lett brenner, som papir og kluter, være igjen i motorrom-
met.
l Ikke røyk, forårsak gnister eller bruk åpen ild i nærheten av drivstoff eller
batteri. Gassene fra drivstoff og batteri er brennbare.
l Vær spesielt forsiktig når du arbeider med batteriet. Det inneholder giftig
og etsende svovelsyre.
l Vær oppmerksom når du arbeider med bremsevæske. Den kan skade
hender, øyne og lakkoverflater. Hvis det kommer væske på hendene dine
eller i øynene, må du straks skylle det aktuelle området med rent vann.
Ta kontakt med lege hvis ubehaget vedvarer.
n Vernebriller
Bruk vernebriller for å hindre at flygende eller fallende deler, væskesprut
osv. treffer øynene.
OBS
nHvis du fjerner luftfilteret
Kjøring med luftfilteret fjernet kan føre til stor slitasje på motoren på grunn
av støv i luften.
n Hvis væskenivået er for lavt eller høyt
Det er normalt at bremsevæskenivået blir litt lavere når bremseklossene sli-
tes, eller når væskenivået i akkumulatoren er høyt.
Hvis tanken må fylles ofte, kan det være en indikasjon på et alvorlig pro-
blem.
OM0K196NO_Hilux.book Page 392 Wednesday, May 25, 2016 3:43 PM

3937-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell

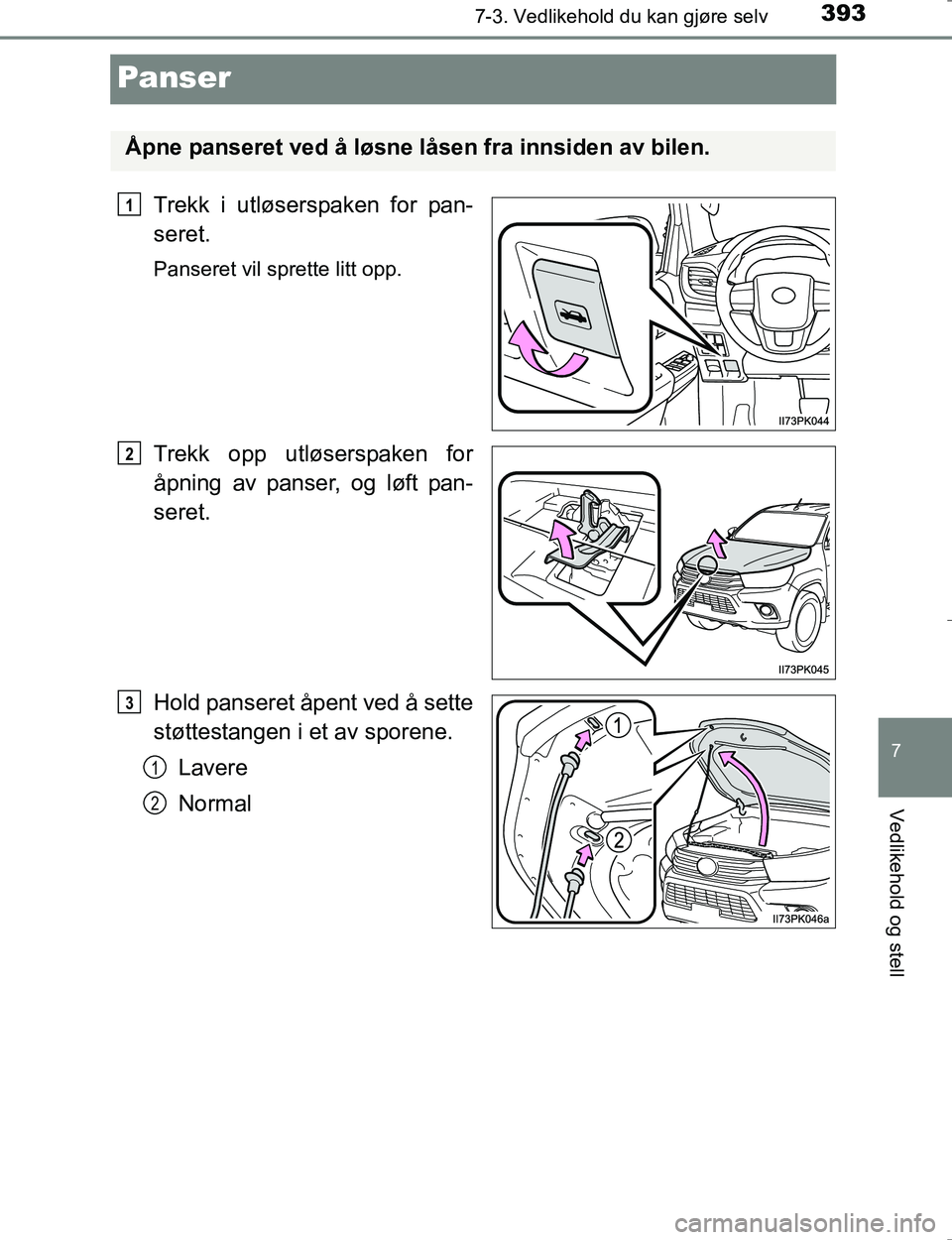

Panser
Trekk i utløserspaken for pan-
seret.
Panseret vil sprette litt opp.
Trekk opp utløserspaken for
åpning av panser, og løft pan-
seret.
Hold panseret åpent ved å sette
støttestangen i et av sporene.Lavere
Normal
Åpne panseret ved å løsne låsen fra innsiden av bilen.
1
2
3
1
2
OM0K196NO_Hilux.book Page 393 Wednesday, May 25, 2016 3:43 PM

3947-3. Vedlikehold du kan gjøre selv
OM0K196E

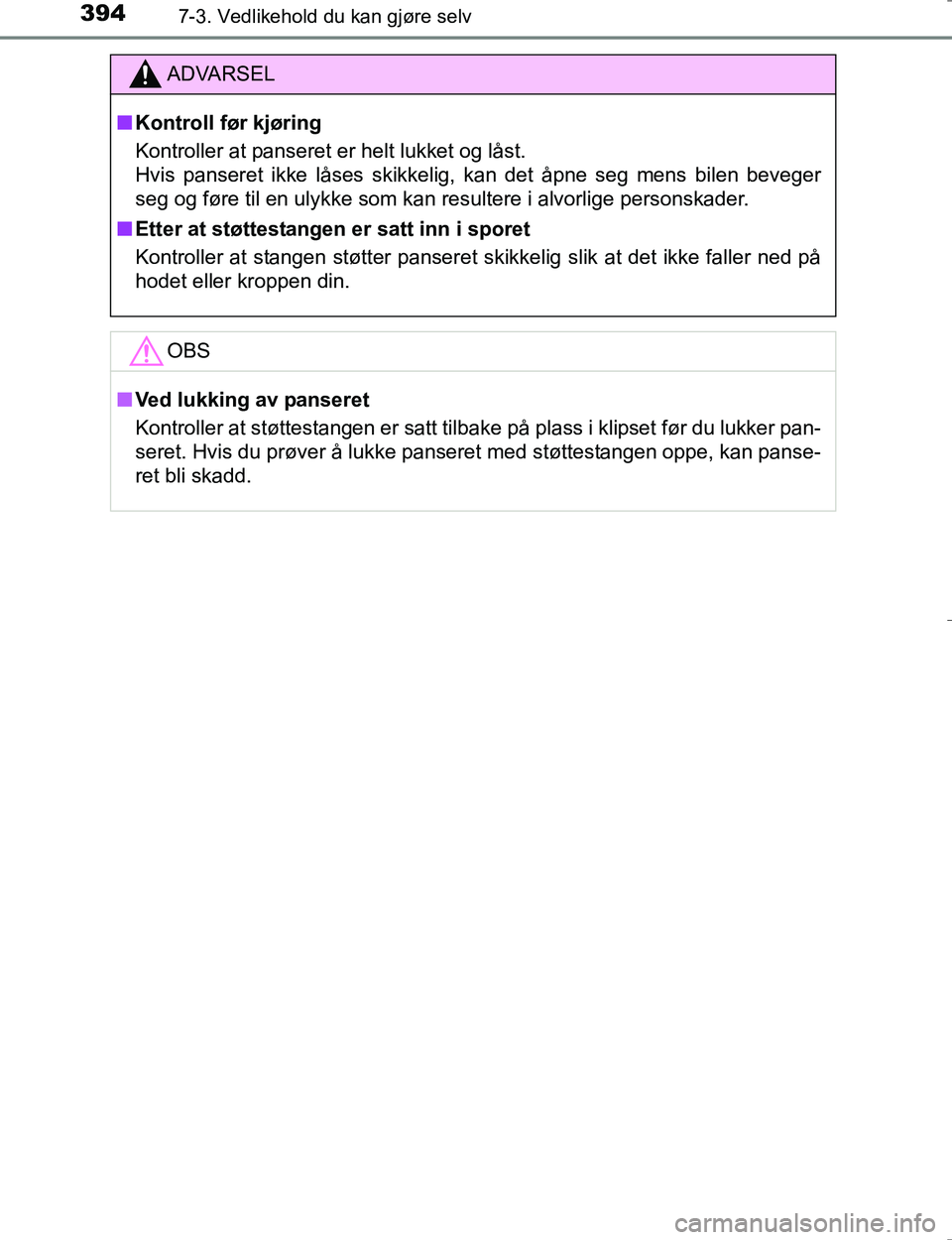

ADVARSEL
nKontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis panseret ikke låses skikkelig, kan det åpne seg mens bilen beveger
seg og føre til en ulykke som kan resultere i alvorlige personskader.
n Etter at støttestangen er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
nVed lukking av panseret
Kontroller at støttestangen er satt tilbake på plass i klipset før du lukker pan-
seret. Hvis du prøver å lukke panseret med støttestangen oppe, kan panse-
ret bli skadd.
OM0K196NO_Hilux.book Page 394 Wednesday, May 25, 2016 3:43 PM

3957-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell

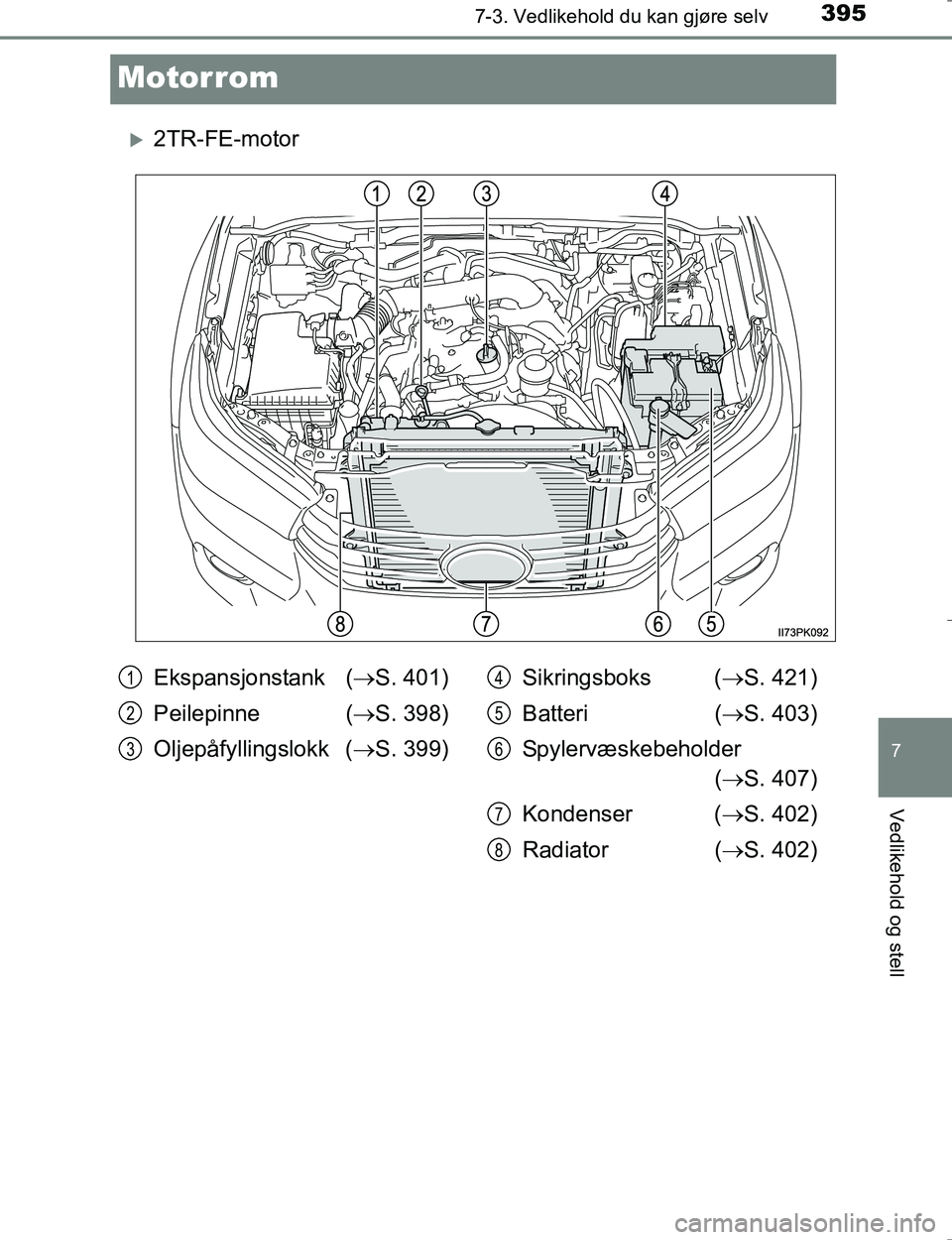

Motorrom
2TR-FE-motor
Ekspansjonstank (S. 401)
Peilepinne ( S. 398)
Oljepåfyllingslokk ( S. 399) Sikringsboks (
S. 421)
Batteri ( S. 403)
Spylervæskebeholder ( S. 407)
Kondenser ( S. 402)
Radiator ( S. 402)1
2
3
4
5
6
7
8
OM0K196NO_Hilux.book Page 395 Wednesday, May 25, 2016 3:43 PM

3967-3. Vedlikehold du kan gjøre selv
OM0K196E

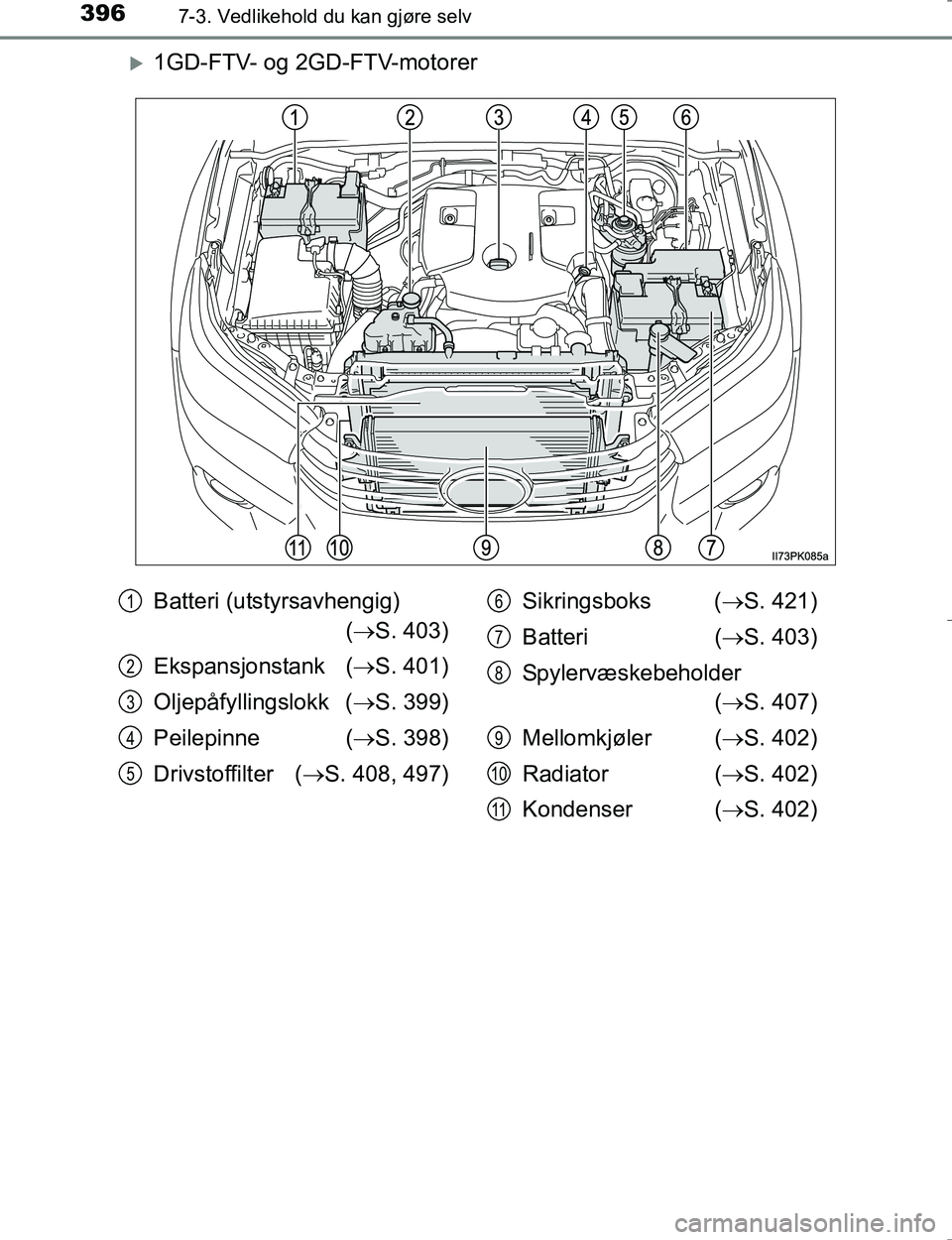

1GD-FTV- og 2GD-FTV-motorer
Batteri (utstyrsavhengig) ( S. 403)
Ekspansjonstank ( S. 401)
Oljepåfyllingslokk ( S. 399)
Peilepinne ( S. 398)
Drivstoffilter ( S. 408, 497) Sikringsboks (
S. 421)
Batteri ( S. 403)
Spylervæskebeholder ( S. 407)
Mellomkjøler ( S. 402)
Radiator ( S. 402)
Kondenser ( S. 402)1
2
3
4
5
6
7
8
9
10
11
OM0K196NO_Hilux.book Page 396 Wednesday, May 25, 2016 3:43 PM

3977-3. Vedlikehold du kan gjøre selv
OM0K196E
7
Vedlikehold og stell
2KD-FTV-motor
Batteri (utstyrsavhengig) ( S. 403)
Ekspansjonstank ( S. 401)
Oljepåfyllingslokk ( S. 399)
Peilepinne ( S. 398)Drivstoffilter (
S. 408, 497)
Sikringsboks ( S. 421)
Batteri ( S. 403)
Spylervæskebeholder ( S. 407)
Kondenser ( S. 402)
Radiator ( S. 402)1
2
3
4
5
6
7
8
9
10
OM0K196NO_Hilux.book Page 397 Wednesday, May 25, 2016 3:43 PM

3987-3. Vedlikehold du kan gjøre selv
OM0K196E

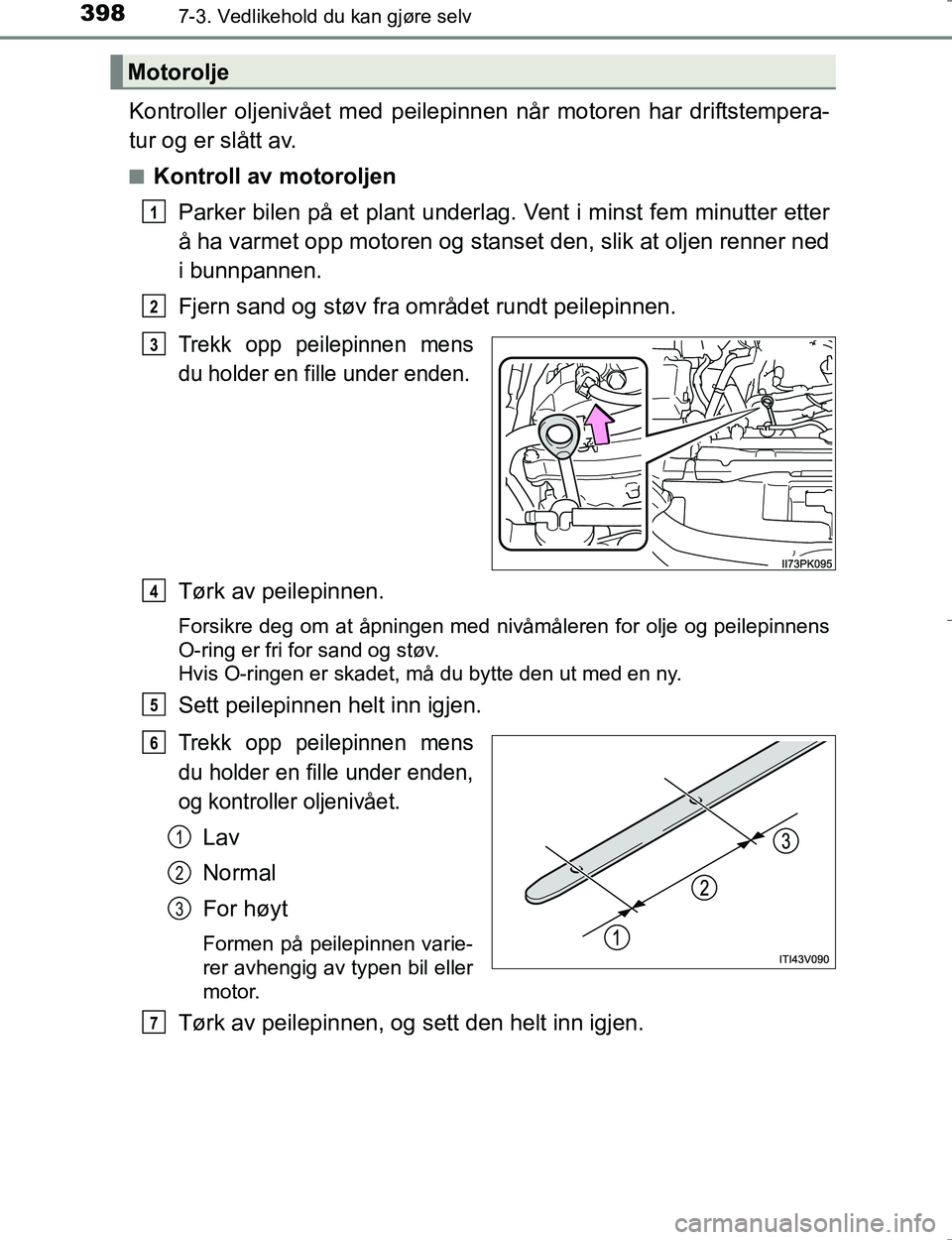

Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljen
Parker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset den, slik at oljen renner ned
i bunnpannen.
Fjern sand og støv fra området rundt peilepinnen.
Trekk opp peilepinnen mens
du holder en fille under enden.
Tørk av peilepinnen.
Forsikre deg om at åpningen med nivåmåleren for olje og peilepinnens
O-ring er fri for sand og støv.
Hvis O-ringen er skadet, må du bytte den ut med en ny.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens
du holder en fille under enden,
og kontroller oljenivået.
Lav
Normal
For høyt
Formen på peilepinnen varie-
rer avhengig av typen bil eller
motor.
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
3
4
5
6
1
2
3
7
OM0K196NO_Hilux.book Page 398 Wednesday, May 25, 2016 3:43 PM
