2016 MAZDA MODEL ATENZA アテンザ｜取扱説明書 (in Japanese)

569
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

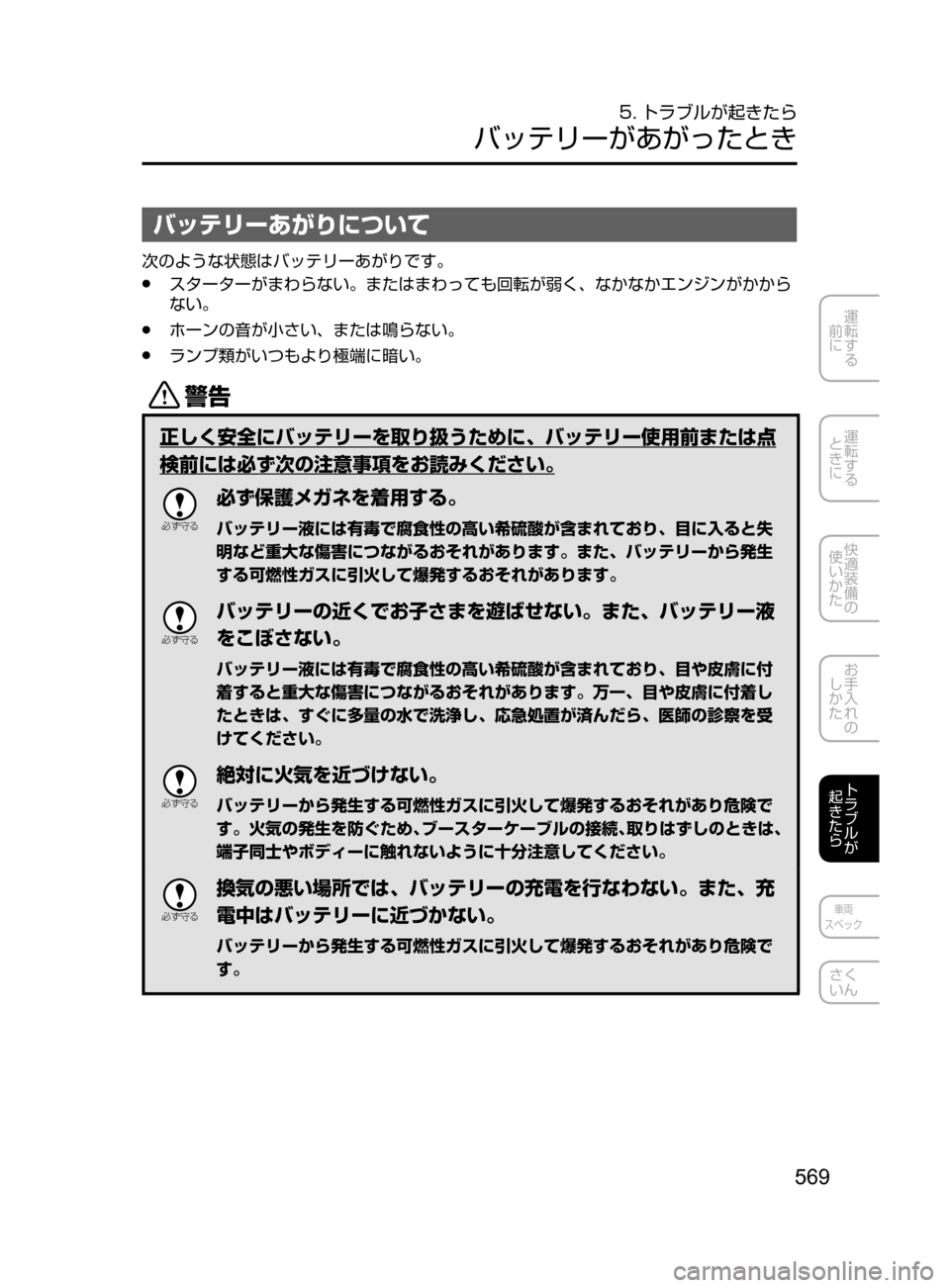

5. トラブルが起きたら
バッテリーがあがったとき
バッテリーあがりについて
次のような状態はバッテリーあがりです。
●スターターがまわらない。またはまわっても回転が弱く､ なかなかエンジンがかから
ない。
●ホーンの音が小さい､ または鳴らない。
●ランプ類がいつもより極端に暗い。
/
正しく安全にバッテリーを取り扱うために､ バッテリー使用前または点
検前には必ず次の注意事項をお読みください。
žc ”
必ず保護メガネを着用する。
バッテリー液には有毒で腐食性の高い希硫酸が含まれており､ 目に入ると失
明など重大な傷害につながるおそれがあります。また､ バッテリーから発生
する可燃性ガスに引火して爆発するおそれがあります。
žc ”
バッテリーの近くでお子さまを遊ばせない。また､ バッテリー液
をこぼさない。
バッテリー液には有毒で腐食性の高い希硫酸が含まれており､ 目や皮膚に付
着すると重大な傷害につながるおそれがあります。万一､ 目や皮膚に付着し
たときは､ すぐに多量の水で洗浄し､ 応急処置が済んだら､ 医師の診察を受
けてください。
žc ”
絶対に火気を近づけない。
バッテリーから発生する可燃性ガスに引火して爆発するおそれがあり危険で
す。火気の発生を防ぐため､ブースターケーブルの接続､取りはずしのときは､
端子同士やボディーに触れないように十分注意してください。
žc ”
換気の悪い場所では､ バッテリーの充電を行なわない。また､ 充
電中はバッテリーに近づかない。
バッテリーから発生する可燃性ガスに引火して爆発するおそれがあり危険で
す。
ATENZA_Qテ_初校.indb 5692016/06/24 18:14:15

570

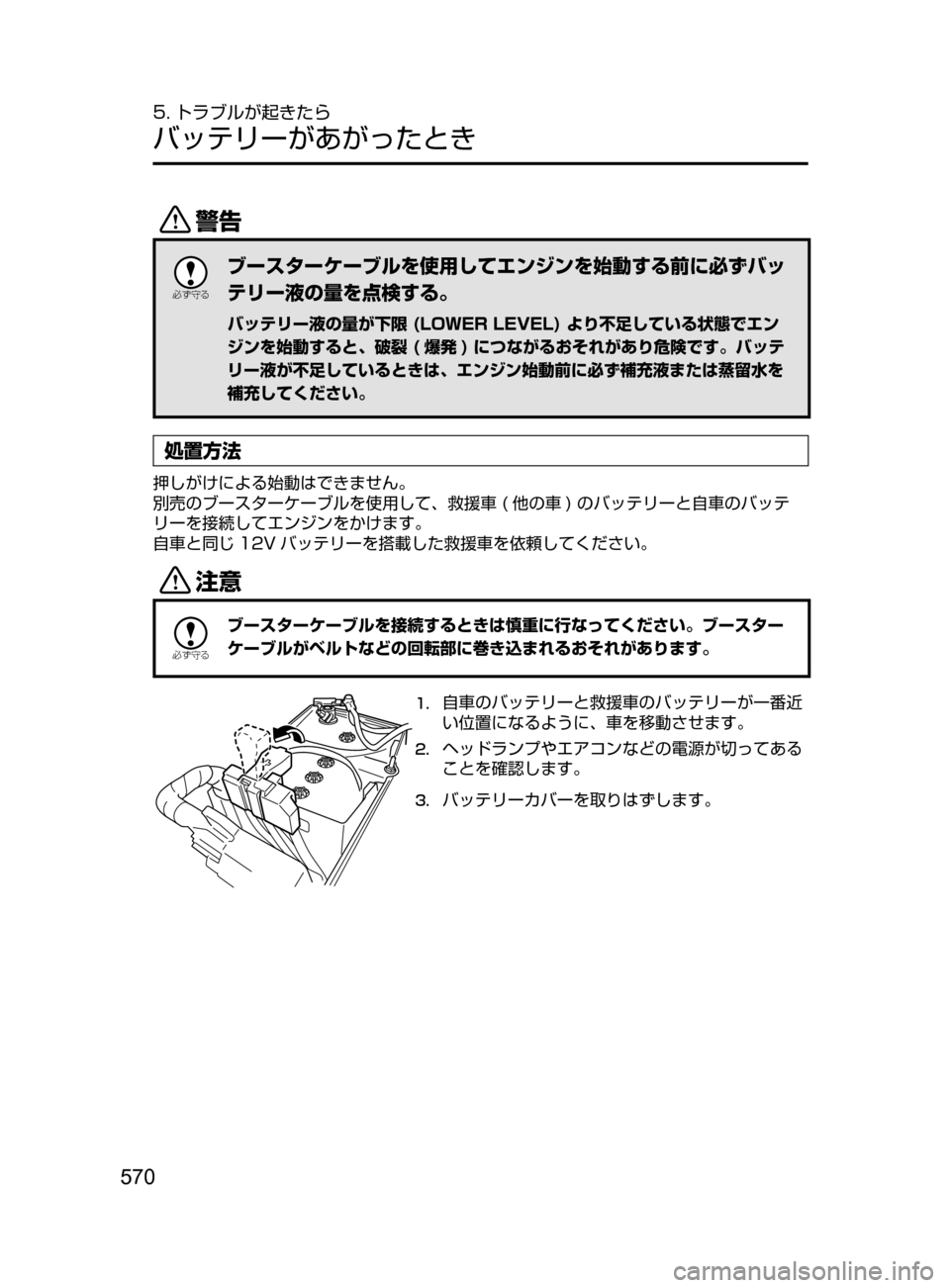

5. トラブルが起きたら
バッテリーがあがったとき
/
žc ”
ブースターケーブルを使用してエンジンを始動する前に必ずバッ
テリー液の量を点検する。
バッテリー液の量が下限 (LOWER LEVEL) より不足している状態でエン
ジンを始動すると､ 破裂   ( 爆発 )   につながるおそれがあり危険です。バッテ
リー液が不足しているときは､ エンジン始動前に必ず補充液または蒸留水を
補充してください。
処置方法
押しがけによる始動はできません。
別売のブースターケーブルを使用して､ 救援車  ( 他の車 )  のバッテリーと自車のバッテ
リーを接続してエンジンをかけます。
自車と同じ 12V バッテリーを搭載した救援車を依頼してください。
«™
žc ”
ブースターケーブルを接続するときは慎重に行なってください。ブースター
ケーブルがベルトなどの回転部に巻き込まれるおそれがあります。
1. 自車のバッテリーと救援車のバッテリーが一番近
い位置になるように､ 車を移動させます。
2. ヘッドランプやエアコンなどの電源が切ってある
ことを確認します。
3. バッテリーカバーを取りはずします。
ATENZA_Qテ_初校.indb 5702016/06/24 18:14:15

571
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
4. 救援車のエンジンを止めて､ ブースターケーブルを次の順で接続します。
ブースターケーブルを接続する前に各バッテリーの端子
 (
､)の位置を確認して
ください。
•
 
1

本目
自車のバッテリーの端子
救援車のバッテリーの端子
•
 
2

本目
救援車のバッテリーの端子
図で表示の箇所( アースを取る )
自車 のバッテリー
救護車の バッテリ ー
/
Ð

­
バッテリーを取り扱うときは､ 絶対に火気を近づけない。
バッテリーから発生する可燃性ガスに引火して爆発するおそれがあり危険で
す。また､ 火花の発生を防ぐため次の点を必ず守ってください。
●の接続は自車バッテリーの端子に接続しないでください。
●ブースターケーブルの接続､ 取りはずしのときは､端子がボディーや
端子に触れないように十分注意してください。
5. 救援車のエンジンをかけ､ エンジン回転数を高めにします。
6. 自車のエンジンをかけます。約 3 分間エンジンを回転させて､ 応急的に自車のバッテ
リーを充電します。
ATENZA_Qテ_初校.indb 5712016/06/24 18:14:16

572

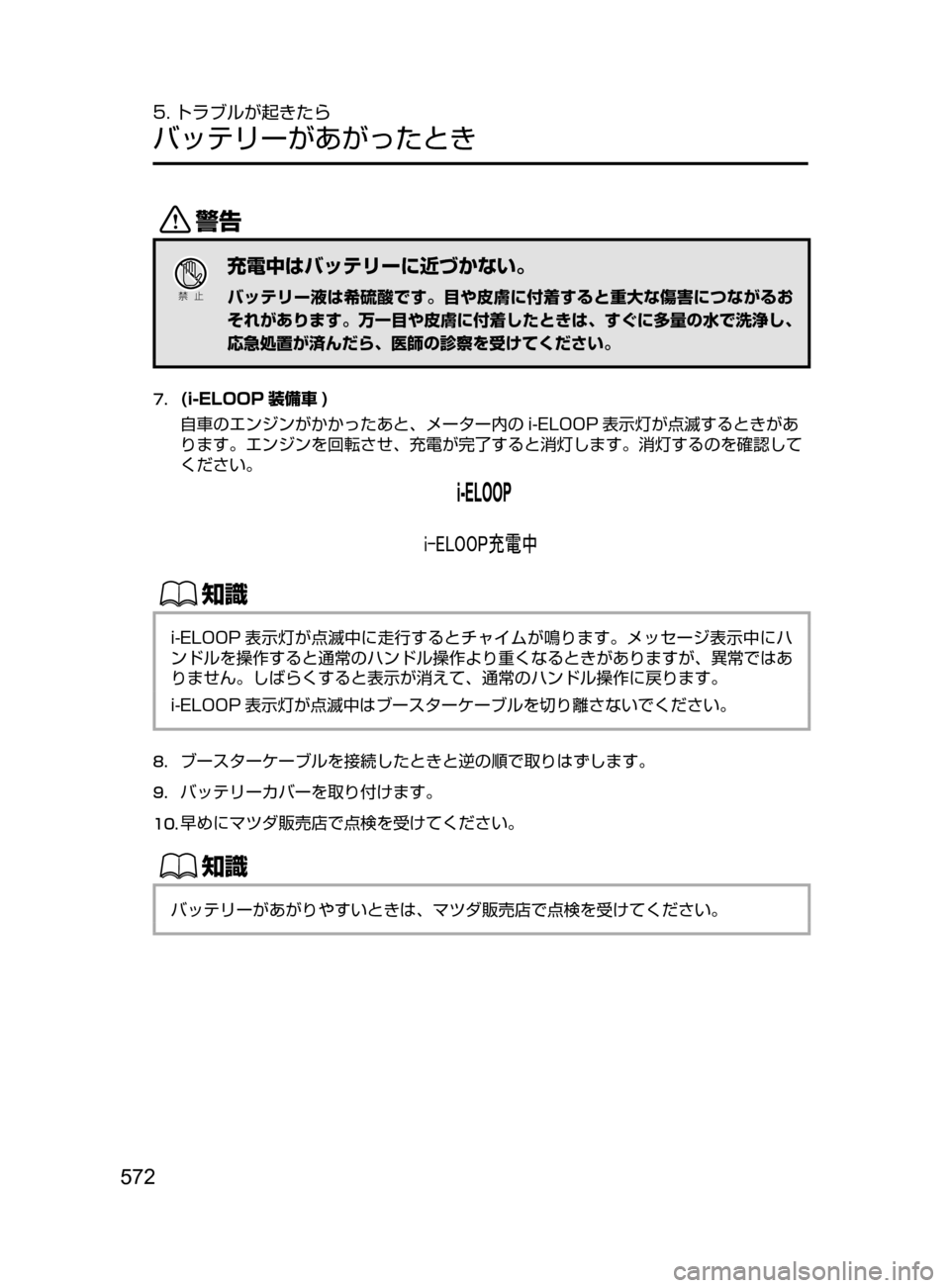

5. トラブルが起きたら
バッテリーがあがったとき
/
Ð

­
充電中はバッテリーに近づかない。
バッテリー液は希硫酸です。目や皮膚に付着すると重大な傷害につながるお
それがあります。万一目や皮膚に付着したときは､ すぐに多量の水で洗浄し､
応急処置が済んだら､ 医師の診察を受けてください。
7. (i-ELOOP 装備車 )
自車のエンジンがかかったあと､ メーター内の i-ELOOP 表示灯が点滅するときがあ
ります。エンジンを回転させ､ 充電が完了すると消灯します。消灯するのを確認して
ください。
ŒÝ
i-ELOOP 表示灯が点滅中に走行するとチャイムが鳴ります。メッセージ表示中にハ
ンドルを操作すると通常のハンドル操作より重くなるときがありますが､ 異常ではあ
りません。しばらくすると表示が消えて､ 通常のハンドル操作に戻ります。
i-ELOOP 表示灯が点滅中はブースターケーブルを切り離さないでください。
8. ブースターケーブルを接続したときと逆の順で取りはずします。
9. バッテリーカバーを取り付けます。
10. 早めにマツダ販売店で点検を受けてください。
ŒÝ
バッテリーがあがりやすいときは､ マツダ販売店で点検を受けてください。
ATENZA_Qテ_初校.indb 5722016/06/24 18:14:16

573
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

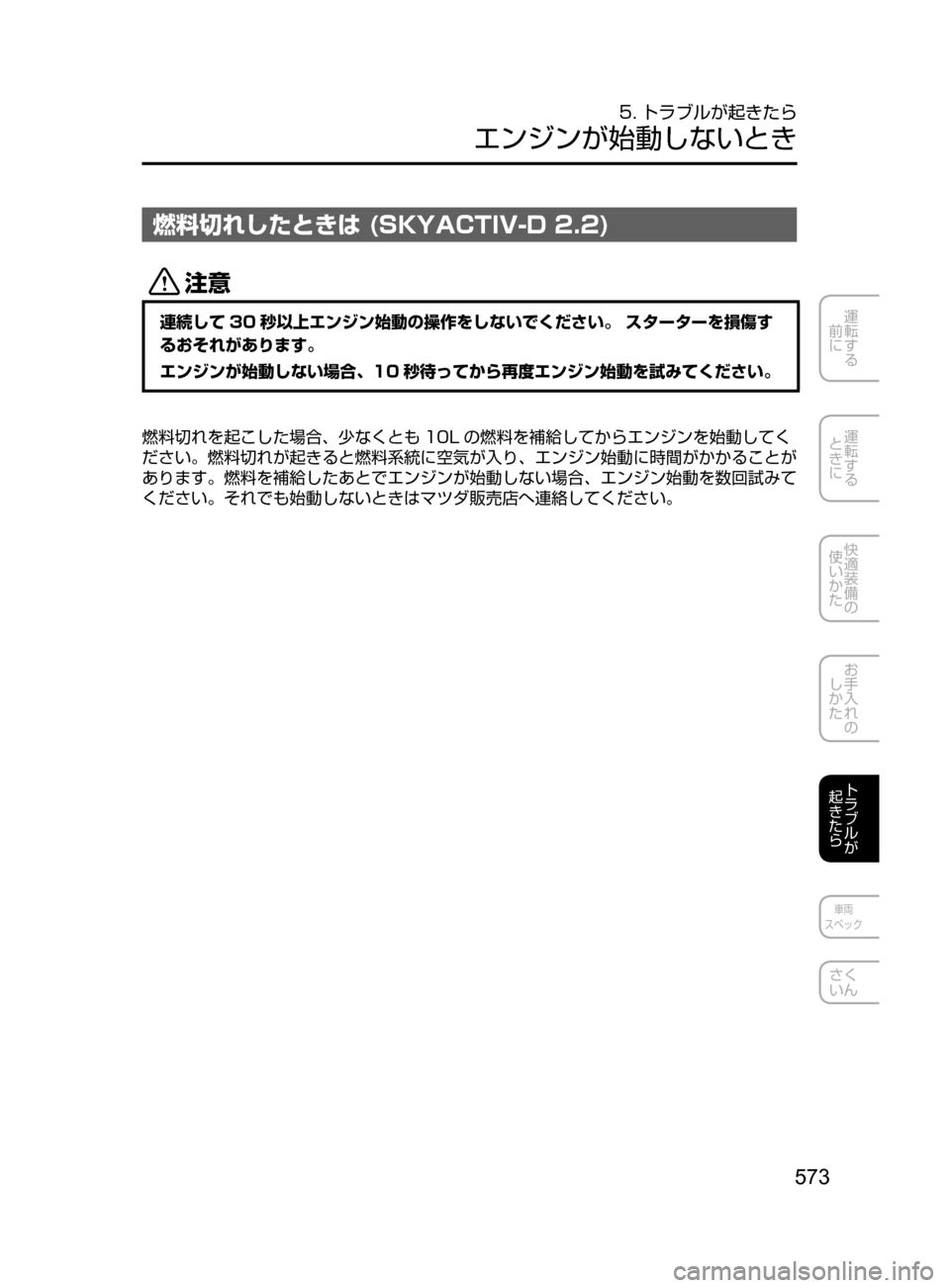

5. トラブルが起きたら
エンジンが始動しないとき
燃料切れしたときは (SKYACTIV-D 2.2)
«™
連続して 30 秒以上エンジン始動の操作をしないでください。 スターターを損傷す
るおそれがあります。
エンジンが始動しない場合､
10 秒待ってから再度エンジン始動を試みてください。
燃料切れを起こした場合､ 少なくとも 10L の燃料を補給してからエンジンを始動してく
ださい。燃料切れが起きると燃料系統に空気が入り､ エンジン始動に時間がかかることが
あります。燃料を補給したあとでエンジンが始動しない場合､ エンジン始動を数回試みて
ください。それでも始動しないときはマツダ販売店へ連絡してください。
ATENZA_Qテ_初校.indb 5732016/06/24 18:14:16

574
5. トラブルが起きたら
オーバーヒートしたとき
オーバーヒートについて
次のようなときは､ オーバーヒートです。
●高水温警告灯( 赤 )が点灯し､ エンジンの出力が急に低下したとき。
●エンジンルームから蒸気が出ているとき。
/
Ð

­
エンジンルームから蒸気が出ているときは､ ボンネットを開けな
い。
エンジンルーム内が熱いとき､ ボンネットを開けると､ 蒸気や熱湯が噴き出
してやけどなど､ 重大な傷害につながるおそれがあります。また､ 蒸気が出
てない場合でも高温になっている部分があります。ボンネットを開けるとき
は十分に注意してください。
Ð

­
エンジンが十分に冷えるまではラジエーターとリザー
バータンクのキャップを開けない。
エンジンが熱いときにキャップをはずすと､ 蒸気や熱湯が噴き出してやけど
など､ 重大な傷害につながるおそれがあります。
Ð

­
エンジンルーム内を点検するときは､ ファンやベルトなどの
回転部に触れない。
特に､ エンジンルームが高温のときは､ エンジンが止まっていてもファンが
回転することがあるため､ 手や衣服などが巻き込まれるなど､ 重大な傷害に
つながるおそれがあります。
処置方法
1. 安全な場所に車を止めます。
2. エンジンルームから蒸気が出ていないかどうかを確認します。
エンジンルームから蒸気が出ているときは
エンジンを止めてください。蒸気が出なくなるまで待ち､ 風通しをよくするためにボ
ンネットを開け､ エンジンを始動してください。
エンジンルームから蒸気が出ていないときは
エンジンをかけたままボンネットを開け､ エンジンを冷やします。
クーリングファンが作動していることを確認し､ 高水温警告灯
(
赤 )
が消灯したらエ
ンジンを止めます。
ATENZA_Qテ_初校.indb 5742016/06/24 18:14:17

575
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
«™

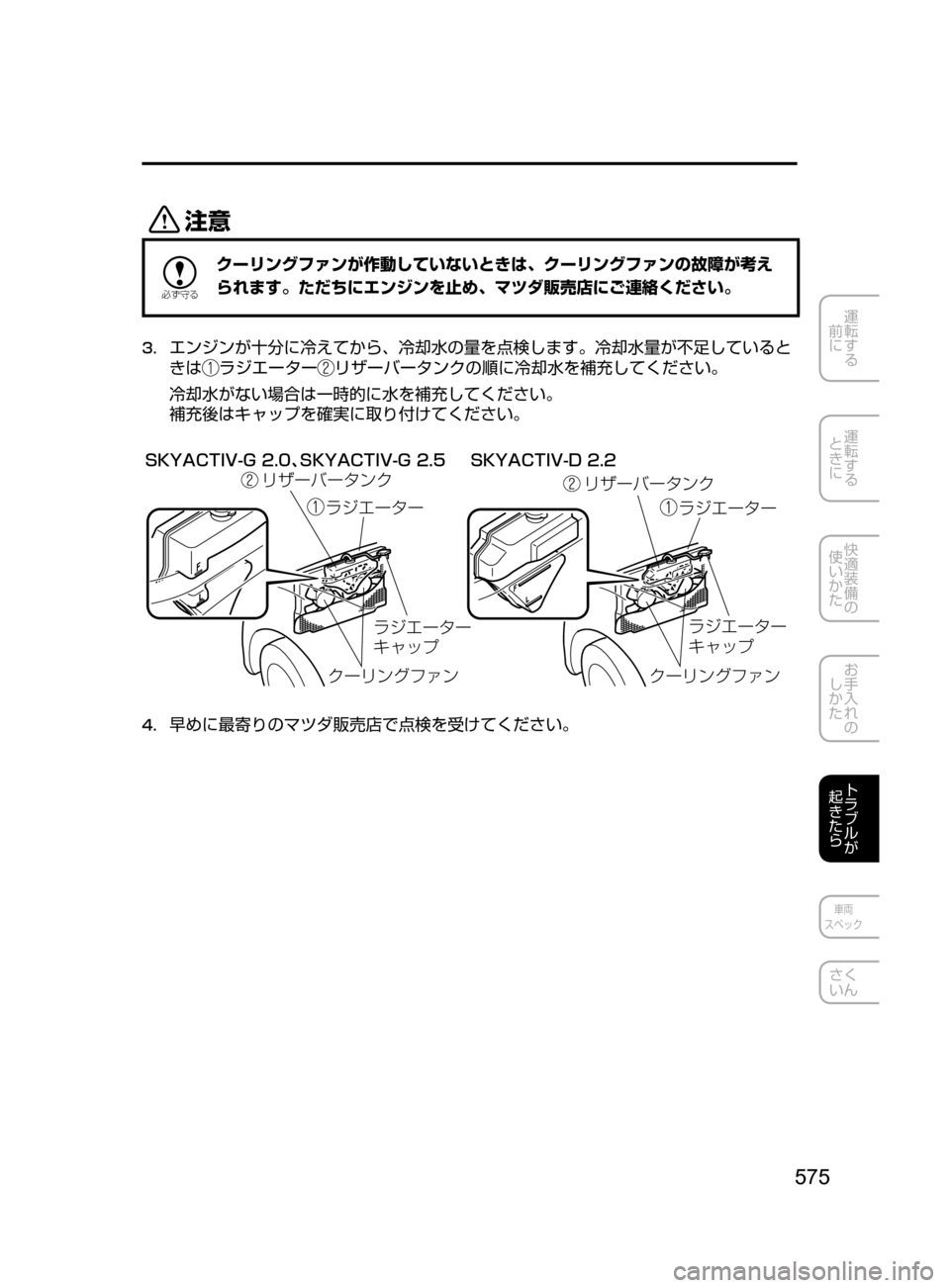

žc ”
クーリングファンが作動していないときは､ クーリングファンの故障が考え
られます。ただちにエンジンを止め､ マツダ販売店にご連絡ください。
3. エンジンが十分に冷えてから､ 冷却水の量を点検します。冷却水量が不足していると
きは
ラジエーターリザーバータンクの順に冷却水を補充してください。
冷却水がない場合は一時的に水を補充してください。
補充後はキャップを確実に取り付けてください。
4,:"$5*7%

å´¤”»”å´¤”»”
沔̔»ï«
«”æï¬Ñ «”æï¬Ñ
4,:"$5*7(
z4,:"$5*7(

å´¤”»”
©ß¿Óå´¤”»”
©ß¿Ó
沔̔»ï«
4. 早めに最寄りのマツダ販売店で点検を受けてください。
ATENZA_Qテ_初校.indb 5752016/06/24 18:14:17

576

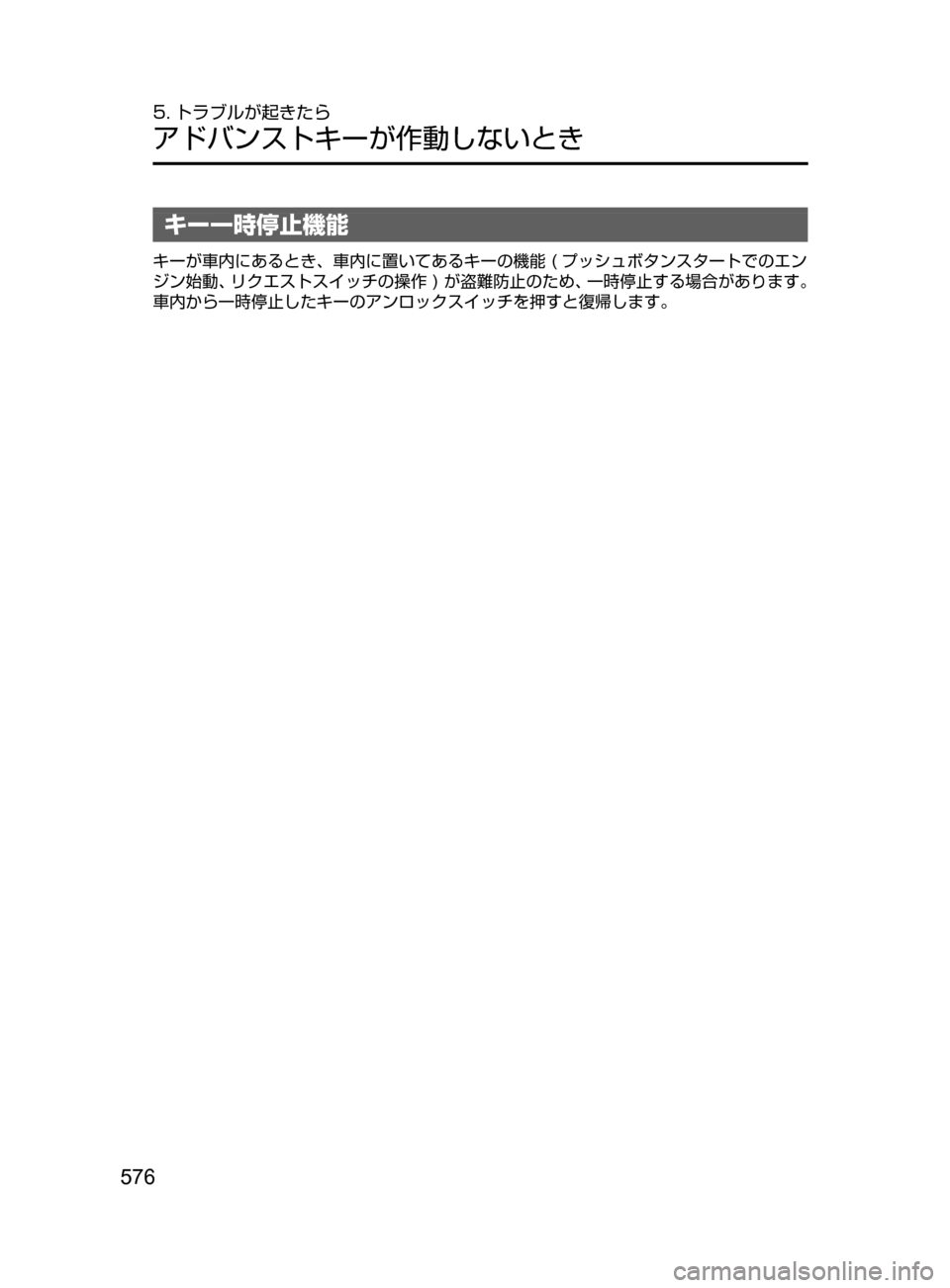

5. トラブルが起きたら
アドバンストキーが作動しないとき
キー一時停止機能
キーが車内にあるとき､ 車内に置いてあるキーの機能( プッシュボタンスタートでのエン
ジン始動､ リクエストスイッチの操作  )  が盗難防止のため､ 一時停止する場合があります。
車内から一時停止したキーのアンロックスイッチを押すと復帰します。
ATENZA_Qテ_初校.indb 5762016/06/24 18:14:17
