2016 MAZDA MODEL ATENZA アテンザ｜取扱説明書 (in Japanese)

553
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
5. トラブルが起きたら
緊急用具の取り扱い
発炎筒
/
Ð

­
油､ ガソリンなど可燃物の近くでは使用しない。
火災につながるおそれがあります。
Ð

­
使用するときは筒先を顔や身体に向けたり近づけない。
やけどなど､ 重大な傷害につながるおそれがあります。
Ð

­
お子さまにはさわらせない。
誤って使用すると､ やけどや思わぬ事故につながるおそれがあります。
Ð

­
トンネル内では発炎筒を使用しない。
トンネル内で発炎筒を使用すると､ 煙で視界が悪くなるため､ 思わぬ事故に
つながるおそれがあります。必要なときは非常点滅灯を使用してください。
発炎筒について
Cu 事故や故障で停車したとき､ 周囲に危険を知らせるた
めに使います。
発炎筒に記載されている次のことをよく読み､ あらか
じめ確認しておいてください。
●使用方法
●使用上の注意事項
●発炎時間
●有効期限
ATENZA_Qテ_初校.indb 5532016/06/24 18:14:09

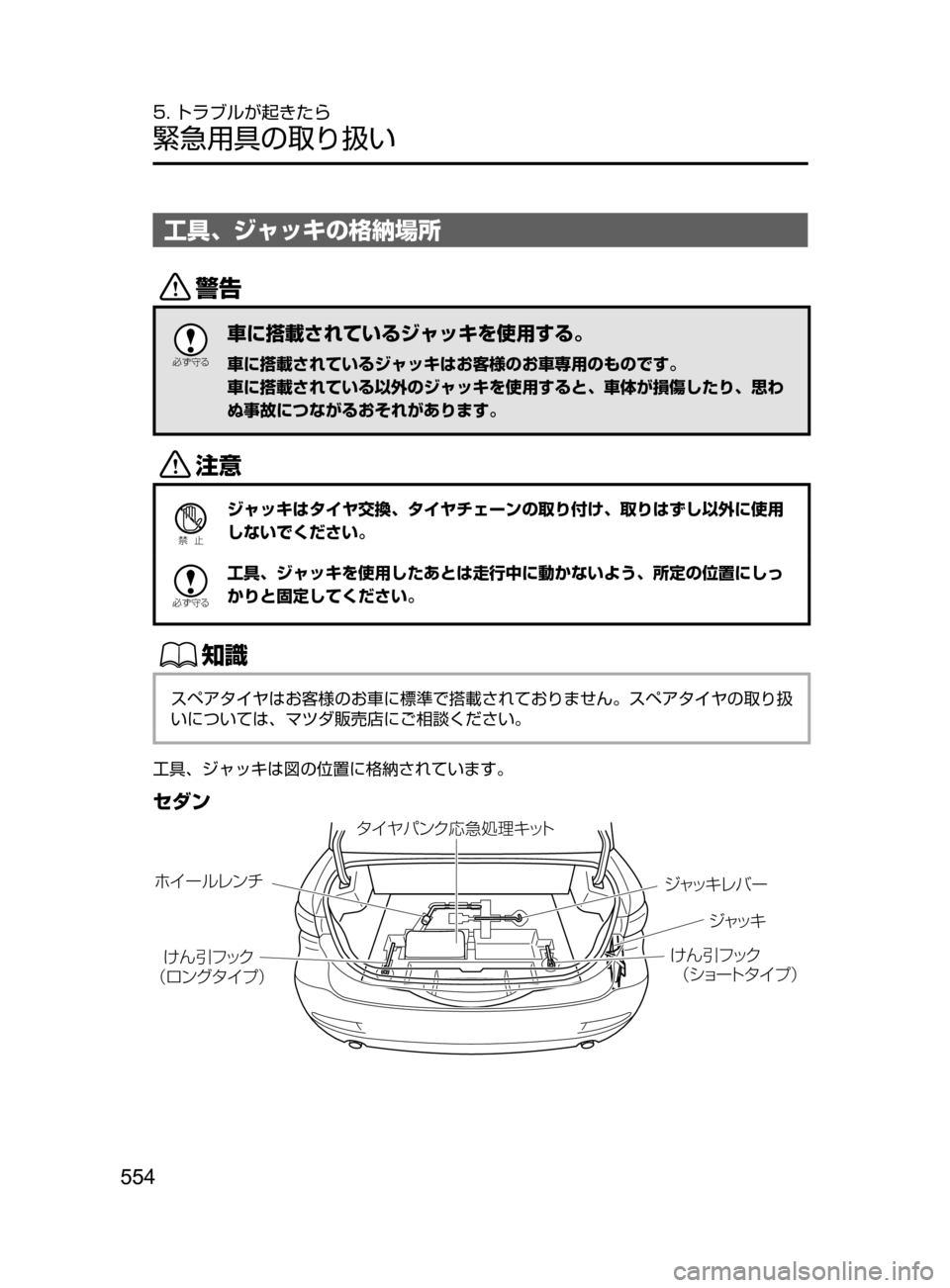

554
5. トラブルが起きたら
緊急用具の取り扱い
工具､ ジャッキの格納場所
/
žc ”
車に搭載されているジャッキを使用する。
車に搭載されているジャッキはお客様のお車専用のものです。
車に搭載されている以外のジャッキを使用すると､ 車体が損傷したり､ 思わ
ぬ事故につながるおそれがあります。
«™
Ð

­
ジャッキはタイヤ交換､ タイヤチェーンの取り付け､ 取りはずし以外に使用
しないでください。
žc ”
工具､ ジャッキを使用したあとは走行中に動かないよう､ 所定の位置にしっ
かりと固定してください。
ŒÝ
スペアタイヤはお客様のお車に標準で搭載されておりません。スペアタイヤの取り扱
いについては､ マツダ販売店にご相談ください。
工具､ ジャッキは図の位置に格納されています。
セダン
タイ ヤパ ンク応急処理 キット
ホイ
ール レンチ
ジャッキ レバ ー
 けん引 フック　 　
（ロングタイ プ）  け
ん引 フック　 　
　 （シ ョートタ イプ）
ジャッキ
ATENZA_Qテ_初校.indb 5542016/06/24 18:14:10

555
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ワゴン
タイ ヤパ ンク応急処理 キット
ホイ ール レンチジャッキレバ ー
 けん引 フック　　
（シ ョートタ イプ ）
 け
ん引 フック　
　 （ロ ングタイ プ）
ジャッキ
ジャッキの取り扱い
ジャッキアップする前に
1. 車を交通のさまたげにならない､ 地面が平らで固い安全に作業できる場所に移動しま
す。
2. マニュアル車はチェンジレバーを 1 または R に､ オートマチック車はセレクトレバー
を P にいれます。
3. ブレーキペダルを踏んだまま､ パーキングブレーキをしっかりとかけ､ エンジンを止
めます。
4. 必要に応じて､ 非常点滅灯を点滅させ､ 停止表示板( 停止表示灯 )を使用します。
→ 550ページ「路上で動けなくなったとき」
5. 人や荷物を降ろし､ 工具､ ジャッキを取り出します。
→ 554ページ「工具､ ジャッキの格納場所」
6. 輪止めを用意します。
ŒÝ
輪止めについて
輪止めはお客様のお車に標準で搭載されておりません。必要に応じてマツダ販売店で
お求めください。なお､ 輪止めには､ タイヤを固定できる大きさの石や木材が代用で
きます。
ATENZA_Qテ_初校.indb 5552016/06/24 18:14:10

556
5. トラブルが起きたら
緊急用具の取り扱い
ジャッキを取り出すとき
セダン
トランク マット
1. トランクマットをめくります。
ポケ ット
2. ポケットを取りはずします。
蝶ネ ジ
ソケ ット3. 蝶ネジを左にまわしてはずし､ ソケットをゆるめ
てジャッキを取り出します。
ATENZA_Qテ_初校.indb 5562016/06/24 18:14:10

557
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ワゴン
å® ¿´
Ø” Å
1. ラゲッジボードを開きます。
2. ショッピングフックを回転させ､ ラゲッジボード
を立てかけます。
ポケ ット
3. ポケットを取りはずします。
蝶ネ ジ
ソケ ット4. 蝶ネジを左にまわしてはずし､ ソケットをゆるめ
てジャッキを取り出します。
ATENZA_Qテ_初校.indb 5572016/06/24 18:14:11

558
5. トラブルが起きたら
緊急用具の取り扱い
ジャッキアップするとき
/
žc ”
ジャッキアップするときはマニュアル車はチェンジレバーを 1 ま
たは R に､ オートマチック車はセレクトレバーを P にいれ､ パー
キングブレーキをかけ､ ジャッキをかける位置と対角の位置に輪
止めをする。
チェンジレバーが 1 または R､ セレクトレバーが P にはいっていても､ 車
が動きジャッキがはずれて思わぬ事故につながるおそれがあります。
 ­Š1. ジャッキをかける位置と対角の位置にあるタイヤ
に輪止めをします。
•

前輪をジャッキアップするときは､
後輪の前後
•

後輪をジャッキアップするときは､
前輪の前後
2. ジャッキを地面に置きます。
3. ジャッキの図の部分を手でまわしてジャッキを
ジャッキアップ指定位置の近くにくるよう調節し
ます。
´ß¿© ž¿Ó
¦
4. ジャッキをジャッキアップ指定位置( 目印となる
ふくらみの間 )  の中央に直角にセットします。
ATENZA_Qテ_初校.indb 5582016/06/24 18:14:11

559
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
´ß ¿© ž¿Ó
¦
 ­Š
5. ジャッキを徐々に上げて､ ジャッキアップ指定位
置
 ( 目印となるふくらみの間 )  の中央にジャッキ
がはまっていることを確認します。
/
Ð

­
ジャッキアップ指定位置以外にジャッキをかけたり､ ジャッキの
上下に台やブロックなどを入れない。
車体が変形したり､ ジャッキがはずれたりして思わぬ事故につながるおそれ
があります。
´ß ¿© èÌ ”
×  ”ç

èï ½
6. ジャッキにジャッキレバーをかけ､ ジャッキレ
バーにホイールレンチを組み付けます。
×  ”ç èï½
7. タイヤが地面から少し離れるまで車をジャッキ
アップします。
ATENZA_Qテ_初校.indb 5592016/06/24 18:14:12

560
5. トラブルが起きたら
緊急用具の取り扱い
/
Ð

­
必要以上にジャッキアップしない。
車体が不安定になるため､ 思わぬ事故につながるおそれがあります。
Ð

­
ジャッキアップした状態で車のエンジンをかけない。
ジャッキがはずれた場合､ 思わぬ事故につながるおそれがあります。
Ð

­
ジャッキアップした車の下には絶対にはいらない。
万一ジャッキがはずれた場合､ 重大な傷害につながるおそれがあります。
«™
Ð

­人を乗せたままジャッキアップしないでください。
ジャッキを格納するとき
蝶ネジ
ソケ ット1. ソケットが前側になるような方向で蝶ネジを
ジャッキに差し込み､ 右にまわしていったん固定
します。
2. ソケットを図の方向にまわします。
3. 蝶ネジをしっかりまわしてジャッキを固定しま
す。
ŒÝ
ジャッキが完全に固定されていないときは､ 走行中に音がする場合があります。
再度ソケットをまわしてジャッキを固定してください。
ATENZA_Qテ_初校.indb 5602016/06/24 18:14:12
