2016 MAZDA MODEL ATENZA アテンザ｜取扱説明書 (in Japanese)

265
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●車線変更などで方向指示器を操作すると､ レーンキープ ･ アシスト ･ システム
(LAS)
 & 車線逸脱警報システム  (LDWS)  の作動を自動解除します。方向指示器
をもどし､走行車線内を通常走行して､システムが白線
 ( 黄線 )  を検知すると､レー
ンキープ ･ アシスト ･ システム
 (LAS)  & 車線逸脱警報システム  (LDWS)  が復帰
します。
●急なハンドル操作､ アクセル操作､ ブレーキ操作をしながら車線の白線( 黄線 )
へ接近したときは､
運転者が車線を変更すると判断し､ レーンキープ ･ アシスト ･
システム
 (LAS)  & 車線逸脱警報システム  (LDWS)  の作動を一時的に解除しま
す。走行車線内を通常走行して､システムが白線
 ( 黄線 )  を検知すると､レーンキー
プ ･ アシスト ･ システム
 (LAS)  & 車線逸脱警報システム  (LDWS)  が復帰します。
●短時間のうちに連続して車線をはみ出したときは､ レーンキープ ･ アシスト ･ シ
ステム (LAS)  & 車線逸脱警報システム  (LDWS)  が作動しない場合があります。
●車線の白線( 黄線 )を検知していないときは､ レーンキープ ･ アシスト ･ システ
ム  (LAS)  & 車線逸脱警報システム  (LDWS)  は作動しません。
ATENZA_Qテ_初校.indb 2652016/06/24 18:12:04

266
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●次のようなときは､ 車線の白線( 黄線 )を正しく検知することができず､ レーン
キープ ･ アシスト ･ システム  (LAS)  & 車線逸脱警報システム  (LDWS)  が正常に
作動しない場合があります。
•

インストルメントパネルの上に置いた物が､
フロントガラスに反射してカメラ
に写ったとき
•

荷室やリヤシートなどに重い荷物を積んで､
車が傾いているとき
•

タイヤの空気圧が指定空気圧に調整されていないとき
•


標準タイヤ以外のタイヤを装着しているとき
•


高速道路などで､
料金所､ インターチェンジ､ サービスエリア､ パーキングエ
リアなどの分岐路を走行するとき
•

白線
 ( 黄線 )  がかすれや汚れなどにより見えにくいとき
•

前方車が白線
 ( 黄線 )  の近くを走行して､ 白線  ( 黄線 )  が見えにくいとき
•

天候
 ( 雨､ 霧､ 雪のときなど )  により､ 白線  ( 黄線 )  が見えにくいとき
•

工事による車線規制や仮設の車線がある区間を走行するとき
 ( 白線  ( 黄線 )  が
複数引かれていたり､ 途切れているとき )
•

道路補修の消し残り線､
影､ 残雪､ 雨のたまった轍など､ 白線  ( 黄線 )  と紛ら
わしい線が見えるとき
•

トンネルの出入り口など､
周辺の明るさが急に変わるとき
•

ヘッドランプのレンズが汚れて照射が弱いときや光軸がずれているとき
•


フロントガラスが汚れているときや曇っているとき
•


フロントガラス､
カメラに露  ( 水滴 )  が生じているとき
•

逆光を浴びて路面が光っているとき
•


雨あがりなどで､
路面がぬれて光っているときや水たまりがあるとき
•

ガードレールなどの影が､
道路上に白線  ( 黄線 )  と平行して写っているとき
•

車線の幅が狭いとき
 ( 約 2.5  m 以下 )  や広いとき  ( 約 4.5  m 以上 )
•

急カーブのとき
•


道路がうねっているとき
•


段差などにより車が大きく揺れたとき
•


2
本以上の白線  ( 黄線 )  が隣接して描かれているとき
•

交差点付近に様々な路面表示や様々な形状のレーンマーカーがあるとき
ATENZA_Qテ_初校.indb 2662016/06/24 18:12:04

267
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
作動させるとき

(
電源ポジションを ON にすると、マルチインフォメー
ションディスプレイにレーンキープ ･ アシスト ･ シス
テム
 (LAS)  & 車線逸脱警報システム  (LDWS)  表示
(

白 )  が表示され､ システムが待機状態となります。
˜

システム待機状態で車線の中央付近を走行します。次
の条件をすべて満たすと､ マルチインフォメーション
ディスプレイに､ レーンキープ ･ アシスト ･ システム

(LAS)

 & 車線逸脱警報システム  (LDWS)  表示  ( 緑 )
が表示され､

システム作動状態になります。
●エンジンがかかっているとき
●車速が約60km/h以上で走行しているとき
●車線の白線( 黄線 )を検知しているとき
●運転者がハンドルを持ち操作しているとき
●車線の幅が狭くないとき､ または広くないとき
ŒÝ
左右どちらかの車線の白線( 黄線 )を検知しているとき、レーンキープ ･ アシスト ･
システム  (LAS)  & 車線逸脱警報システム  (LDWS)  表示は白色で表示され、左右両
方の車線の白線
 ( 黄線 )  を検知すると、レーンキープ ･ アシスト ･ システム  (LAS)
&

車線逸脱警報システム  (LDWS)  表示は緑色に変わります。
(Èrj’T
°
M›U Œ
(ȆM›
UŒ

(
˜

ATENZA_Qテ_初校.indb 2672016/06/24 18:12:04

268
2. 運転するときに
i-ACTIVSENSE について
次のとき､ レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム(LDWS)
は待機状態になります。
●白線( 黄線 )を検知できないとき
●車速が約60km/h未満になったとき
●ABS/TCS/DSC が作動しているとき
●DSC を OFF にしたとき
( システム作動状態のとき DSC を OFF にするとチャイムが鳴り待機状態になります。)
●急なカーブを走行したとき
●急なハンドル操作をしたとき
●ブレーキ操作をしたとき
●車線の幅が狭いとき､ または広いとき
ŒÝ
 ●( ハンドル操作のアシストを行うタイミングが「遅い」のとき )
•左右のどちらか一方の車線の白線 ( 黄線 )  を検知するまでは､ レーンキープ ･
アシスト ･ システム  (LAS)  & 車線逸脱警報システム  (LDWS)  は作動しませ
ん。
•

左右のどちらか一方の車線の白線
 ( 黄線 )  を検知した場合､ 検知できていない
方向への逸脱は作動しません。検知できている方向への逸脱のみ作動します。
 ●( ハンドル操作のアシストを行うタイミングが「早い」のとき )
•左右の車線の白線  ( 黄線 )  を検知するまでは､ レーンキープ ･ アシスト ･ シス
テム  (LAS)  & 車線逸脱警報システム  (LDWS)  のハンドル操作のアシストタ
イミングは「早い」で作動しません。左右のどちらか一方の車線の白線
 ( 黄線 )
のみ検知しているときは､

検知できている方向へのみ作動します。
•

走行車線内の中央付近を走行できるようにハンドル操作のアシストを行います
が､

カーブの形状､ 路面の傾斜や起伏､ 速度などによっては､ 中央付近を走行
できない場合があります。
ATENZA_Qテ_初校.indb 2682016/06/24 18:12:04

269
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ

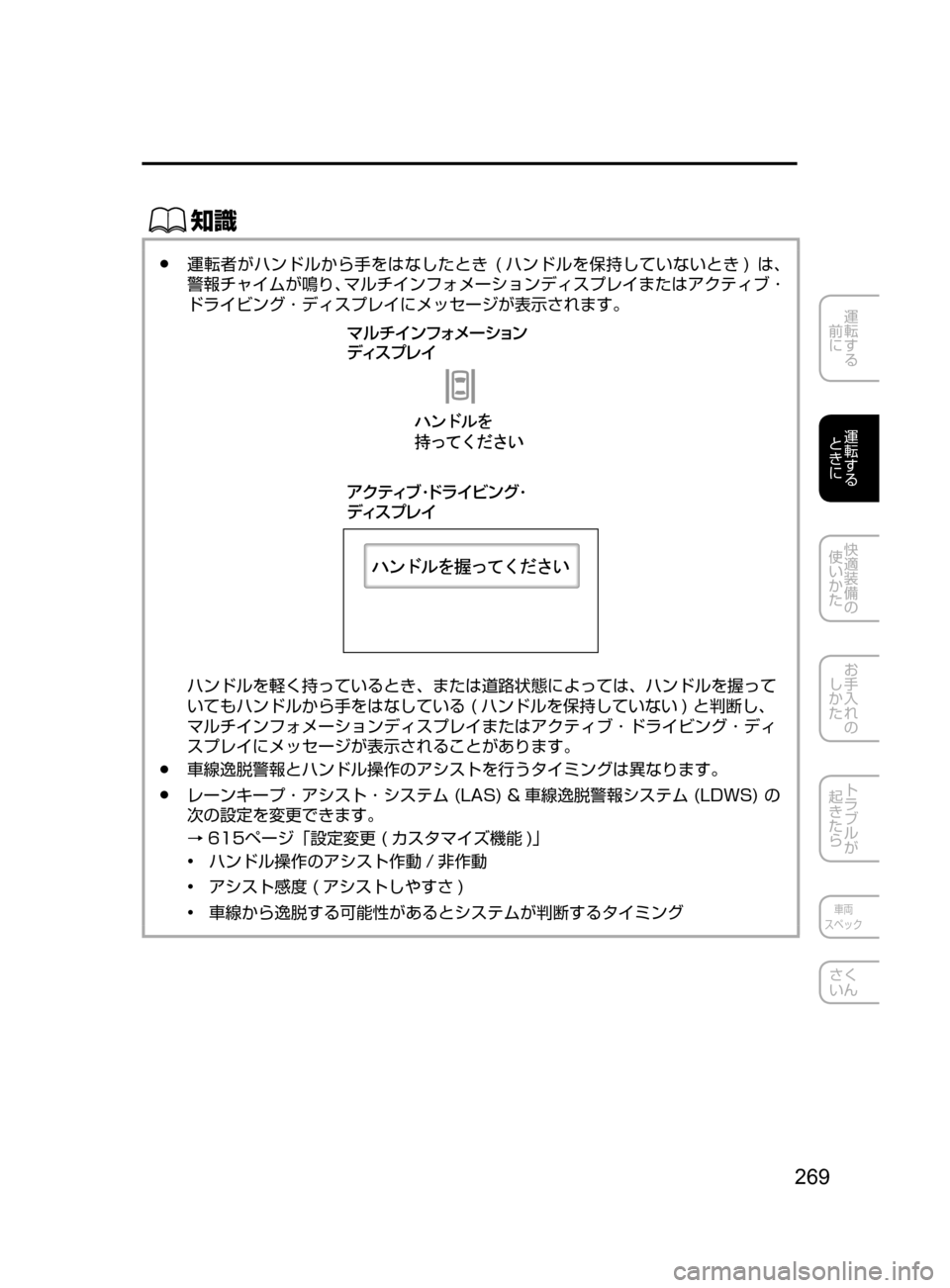

●運転者がハンドルから手をはなしたとき( ハンドルを保持していないとき )は ､
警報チャイムが鳴り､ マルチインフォメーションディスプレイまたはアクティブ ･
ドライビング ･ ディスプレイにメッセージが表示されます。
Úç ½ ïÑ¥Ý ”³ãï
ßµÓ è
ž« ŸÒ
KÅå  Ïï¬
K
ß µÓ è
ハンドルを軽く持っているとき､ または道路状態によっては､ ハンドルを握って
いてもハンドルから手をはなしている
 ( ハンドルを保持していない )  と判断し､
マルチインフォメーションディスプレイまたはアクティブ ･ ドライビング ･ ディ
スプレイにメッセージが表示されることがあります。
●車線逸脱警報とハンドル操作のアシストを行うタイミングは異なります。
●レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム(LDWS)の
次の設定を変更できます。
→
615ページ「設定変更  ( カスタマイズ機能 )」
•

ハンドル操作のアシスト作動
/ 非作動
•

アシスト感度
 ( アシストしやすさ )
•

車線から逸脱する可能性があるとシステムが判断するタイミング
ATENZA_Qテ_初校.indb 2692016/06/24 18:12:05

270
2. 運転するときに
i-ACTIVSENSE について
車線表示
レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム( LDWS)が待機状
態になると､ マルチインフォメーションディスプレイに車線表示が表示されます。
左右両方の車線の白線
(

黄線 )
を検知し
、作動状態になるとマルチインフォメーション
ディスプレイの車線表示が白色に変わり、アクティブ ･ ドライビング ･ ディスプレイに車
線表示が表示されます。
( 待機状態 )
Úç ½ ïÑ¥Ý ”³ãï
ß
µÓ è
ž«ÂŸÒ
KÅå  Ïï¬
K
ßµÓè
( 作動状態 )
Úç ½ ïÑ¥Ý ”³ãï
ß
µÓ è
ž«ÂŸÒ
KÅå  Ïï¬
K
ßµÓè
ŒÝ
車線の白線( 黄線 ) を片側のみ検知しているとき、マルチインフォメーションディス
プレイの車線表示は、検知している方向の車線のみ白色に変わります。
ATENZA_Qテ_初校.indb 2702016/06/24 18:12:05

271
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
自動解除
次のようなときは､ レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム
(LDWS)
 が自動で解除され､ マルチインフォメーションディスプレイのレーンキープ ･
アシスト ･ システム
 (LAS)  & 車線逸脱警報システム  (LDWS)  表示  ( 白 )  が表示されます。
なお､ レーンキープ ･ アシスト ･ システム
 (LAS)  & 車線逸脱警報システム  (LDWS)  が
作動可能な状態になると自動で復帰し､ レーンキープ ･ アシスト ･ システム
 (LAS)  & 車
線逸脱警報システム
 (LDWS)  表示  ( 緑 )  が表示されます。
●カメラ内部の温度が高温または低温になったとき
●カメラ付近のフロントガラスが曇ったとき
●カメラ付近のフロントガラスに遮蔽物があり前が見えないとき
警報 / アシストの自動中止
次のような操作をおこなうと､ レーンキープ ･ アシスト ･ システム(LAS)&車線逸脱警
報システム  (LDWS)  の作動が自動で中止されます。なお､ 操作後は､ レーンキープ ･ ア
シスト ･ システム
 (LAS)  & 車線逸脱警報システム  (LDWS)  が自動で復帰します。
●運転者がハンドルから手を放したとき( レーンキープ ･ アシスト ･ システム(LAS)&
車線逸脱警報システム  (LDWS)  は､ 運転者のハンドル操作をアシストする装置のた
め､ 運転者がハンドルを保持すれば自動で復帰します。)
●急なハンドル操作をしたとき
●ブレーキ操作をしたとき
●アクセル操作をしたとき
(「アシスト感度」の設定を変更することで､ 自動で中止される感度を変更することが
できます。)
●方向指示器を操作したとき
●車線をまたいで走行したとき
ŒÝ
操作後､ 走行車線を検知するまでの最大 5 秒間は､ レーンキープ ･ アシスト ･ シス
テム  (LAS)  & 車線逸脱警報システム  (LDWS)  が作動しない場合があります。
ハンドル操作のアシスト非作動 (OFF)
レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム( LDWS)は ､ ハン
ドル操作のアシストを非作動  (OFF)  に変更できます。
→ 615ページ「設定変更
 ( カスタマイズ機能 )」
ハンドル操作のアシストを非作動
(

OFF)
に変更したときは
､ 次のように操作してくださ
い。
ATENZA_Qテ_初校.indb 2712016/06/24 18:12:05

272
2. 運転するときに
i-ACTIVSENSE について
作動させるとき
システム待機状態で車線の中央付近を走行します。次の条件をすべて満たすと､ システム
作動状態になります。
●左右もしくは一方に白線( 黄線 )が引かれている車線の中央付近を走行しているとき
●車速約 60km/h 以上で走行しているとき
●直線またはゆるやかなカーブの道路を走行しているとき
次のとき､ レーンキープ ･ アシスト ･ システム  (LAS)  & 車線逸脱警報システム  (LDWS)
は待機状態になります。
●白線( 黄線 )を検知できないとき
●車速が約60km/h未満になったとき
●急なカーブを走行したとき
●不適切な速度でカーブを走行したとき
ŒÝ
●左右のどちらか一方、または左右両方の車線の白線( 黄線 )を検知するまでは､
レーンキープ ･ アシスト ･ システム  (LAS)  & 車線逸脱警報システム  (LDWS)  は
待機状態のままになります。
●左右のどちらか一方の車線の白線( 黄線 )を検知した場合､ 検知できていない方
向への逸脱は警報できません。
●車線から逸脱する可能性があるとシステムが判断するタイミング､ 警報感度( 警
報しやすさ )  を変更できます。
→ 615ページ「設定変更
 ( カスタマイズ機能 )」
車線表示
レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム(LDWS)が待機状
態になると､ マルチインフォメーションディスプレイに車線表示が表示されます。
左右両方の車線の白線
 ( 黄線 )  を検知し、作動状態になるとマルチインフォメーション
ディスプレイの車線表示が白色に変わり、アクティブ ･ ドライビング ･ ディスプレイに車
線表示が表示されます。
ATENZA_Qテ_初校.indb 2722016/06/24 18:12:05
