žc ”
次のときは誤って作動しないようにシステムを OFF にしてください。
 ●けん引されるとき､ または､ 他の車をけん引するとき
 ●シャシーローラーを使用するとき
 ●草の生い茂った場所や､ オフロードなど悪路を走行するとき
→ 615ページ「設定変更   ( カスタマイズ機能 )」
ŒÝ
●次の条件をすべて満たしているときにスマート ･ ブレーキ ･ サポート(SBS)は
作動します。
•

電源ポジションが
ON のとき
•

スマート
･ ブレーキ ･ サポート  (SBS)  が ON のとき
•

スマート
･ ブレーキ ･ サポート  (SBS)  警告表示  ( 橙 )  が表示されていないと
き
•

車速が約
15km/h 以上で前進しているとき
•

自車と前方車や障害物などとの相対速度が約
15km/h 以上のとき
•

DSC
が作動していないとき
●次のような状態のときは､ スマート ･ ブレーキ ･ サポート(SBS)が作動しない
ときがあります。
•

前方車や障害物と部分的な接触の可能性があるとき
•


前方車と同程度の速度で走行しているとき
•


前方車のテールランプ
 ( 尾灯 / 制動灯など )  が消灯しているとき
•

前方車にテールランプ
 ( 尾灯 / 制動灯など )  が装備されていないとき
•

急なアクセルペダル操作をしているとき
•


ブレーキペダルを踏んでいるとき
•


ハンドルを操作しているとき
•


セレクトレバーを操作しているとき
•


方向指示器を操作しているとき
•


フォワードセンシングカメラ
 (FSC)/ レーダーセンサー  ( フロント )  に関する
警告や汚れのメッセージがマルチインフォメーションディスプレイに表示され
ているとき
ATENZA_Qテ_初校.indb 2972016/06/24 18:12:10

298
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●システムの作動対象は 4 輪車両ですが､ 次のような検知対象物は､ レーダーセン
サー
(
フロント )
が障害物と判断し
､ スマート ･ ブレーキ ･ サポート
(
SBS)
が
作動する場合があります。
•


カーブ入り口に路側物があるとき
 ( ガードレール､ 雪壁等も含む )
•

コーナーを曲がるときやカーブですれ違うときに対向車両があるとき
•


狭い鉄橋を通るとき
•


低いゲートやトンネル､
狭いゲートなどを通過するとき
•

地下駐車場の入り口などに侵入するとき
•


路面上に金属物､
段差または突起物があるとき
•

前方車に急接近したとき
•


背の高い草むらなどを走行するとき
•


バイク､
自転車などの 2 輪車
•

歩行者､
立ち木など
●システムが作動しているときは､ 運転者にマルチインフォメーションディスプレ
イまたはアクティブ ･ ドライビング ･ ディスプレイの表示で知らせます。
●システムが故障しているときは､ スマート ･ ブレーキ ･ サポート( SBS)警告表
示  ( 橙 )  が表示されます。
→
 170ページ「警告表示 / 警告灯」
スマート ･ ブレーキ ･ サポート (SBS) 表示 ( 赤 )
スマート ･ ブレーキ ･ サポート(SBS)作動中に表示
(
赤 )  が点滅します。
ATENZA_Qテ_初校.indb 2982016/06/24 18:12:10

299
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
衝突警報
ž« Ÿ

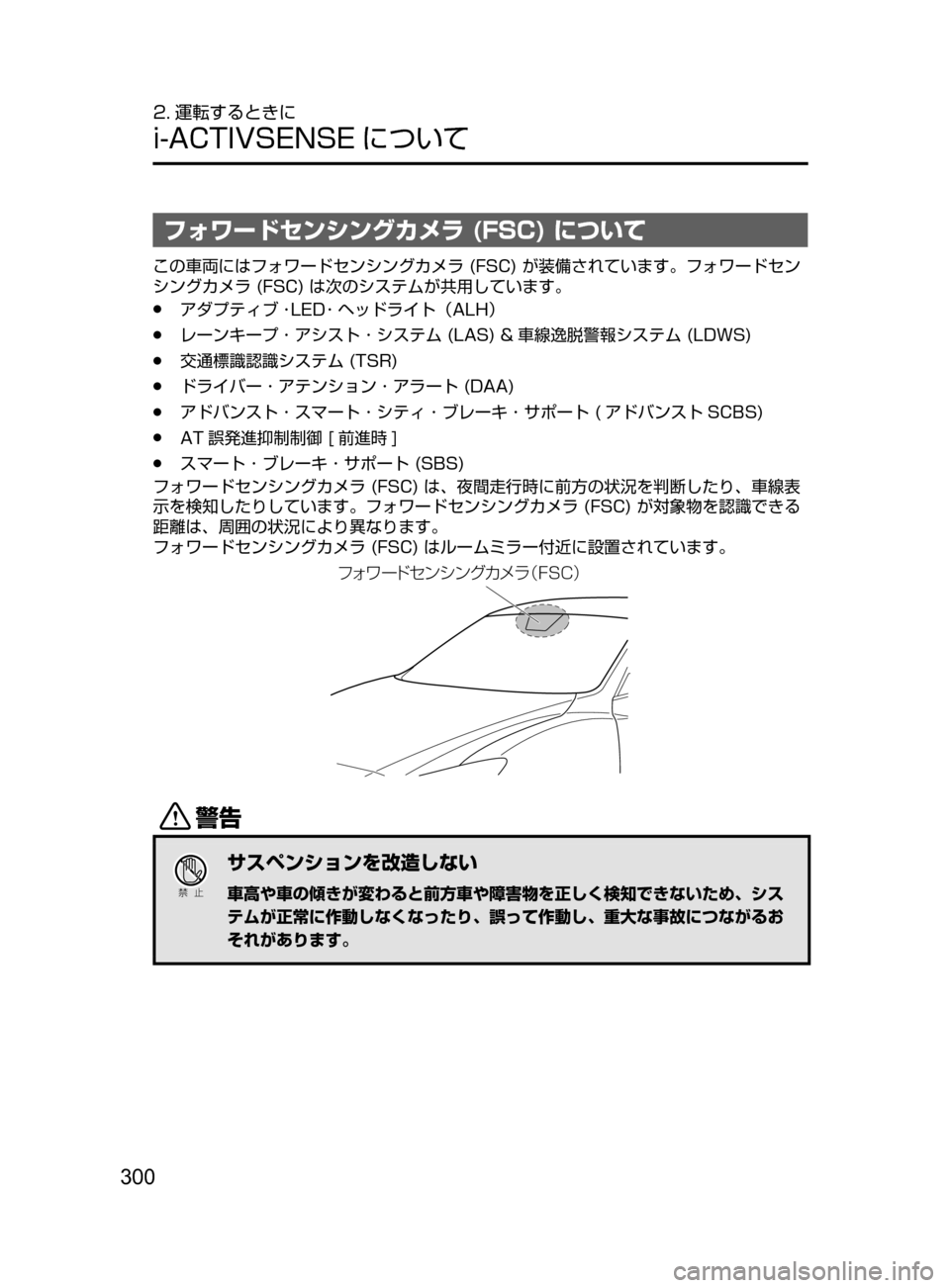

300
2. 運転するときに
i-ACTIVSENSE について
フォワードセンシングカメラ (FSC) について
この車両にはフォワードセンシングカメラ(FSC)が装備されています。フォワードセン
シングカメラ  (FSC)  は次のシステムが共用しています。
●アダプティブ ･LED･ ヘッドライト（ALH）
●レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム(LDWS)
●交通標識認識システム(TSR)
●ドライバー ･ アテンション ･ アラート(DAA)
●アドバンスト ･ スマート ･ シティ ･ ブレーキ ･ サポート( アドバンスト SCBS)
●AT 誤発進抑制制御[ 前進時 ]
●スマート ･ ブレーキ ･ サポート(SBS)
フォワードセンシングカメラ  (FSC)  は､ 夜間走行時に前方の状況を判断したり､ 車線表
示を検知したりしています。フォワードセンシングカメラ
 (FSC)  が対象物を認識できる
距離は､ 周囲の状況により異なります。
フォワードセンシングカメラ
 (FSC)  はルームミラー付近に設置されています。
Ñ¥ë” Å·ï³ï ¬§Ýå¢'4$£
/
Ð

­
サスペンションを改造しない
車高や車の傾きが変わると前方車や障害物を正しく検知できないため､ シス
テムが正常に作動しなくなったり､ 誤って作動し､ 重大な事故につながるお
それがあります。
ATENZA_Qテ_初校.indb 3002016/06/24 18:12:10

301
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
«™
žc ”
正しい作動のため､ 次のことをお守りください。
 ●フォワードセンシングカメラ (FSC) を取外さないでください。システム
が正常に作動しなくなるおそれがあります。
 ●フォワードセンシングカメラ (FSC) のカバーを外さないでください。
 ●インストルメントパネルの上に光を反射するものを置かないでください。
 ●フォワードセンシングカメラ (FSC) 付近のフロントガラスにアクセサ
リ､ ステッカーやフィルムを貼らないでください。フォワードセンシン
グカメラ
  (FSC)   のレンズの前方に妨げとなるものがあると､ 透明なス
テッカーでも誤作動の原因となります。
 ●フォワードセンシングカメラ (FSC) 付近のフロントガラスは､ 汚れた
り曇ったりしないように常に綺麗な状態にしてください。曇ったときは､
曇り取りスイッチを押してガラスの曇りを取ってください。
 ●フロントガラスの手入れをするときは､ ガラスクリーナーなどが､ フォ
ワードセンシングカメラ   (FSC)   のレンズに付着しないようにしてくださ
い。また､ フォワードセンシングカメラ
  (FSC)   のレンズには触れないで
ください。
 ●フォワードセンシングカメラ (FSC) 前方のフロントガラス内側の清掃は
マツダ販売店にご相談ください。
 ●フォワードセンシングカメラ (FSC) のレンズを汚したり､ 傷をつけたり
しないでください。また､ 分解などもしないでください。故障､ 誤動作
の原因になります。
 ●フォワードセンシングカメラ (FSC) 本体周辺の修理を行うときは､ マツ
ダ販売店にご相談ください。
 ●ルームミラー周辺の修理を行うときはマツダ販売店にご相談ください。
 ●カメラのレンズの手入れは､ マツダ販売店にご相談ください。
 ●フォワードセンシングカメラ (FSC) 本体やその周辺部に強い衝撃や力を
加えないでください。万一､ 衝撃が加わった場合は､ アダプティブ ･LED･
ヘッドライト（ALH）､ レーンキープ ･ アシスト ･ システム
  (LAS)   &
車線逸脱警報システム
  (LDWS)､ 交通標識認識システム   (TSR)､ ドラ
イバー ･ アテンション ･ アラート
  (DAA)､ アドバンスト ･ スマート ･ シ
ティ ･ ブレーキ ･ サポート
  ( アドバンスト SCBS)､ AT 誤発進抑制制御  
[

前進時 ]､ およびスマート ･ ブレーキ ･ サポート   (SBS)   の使用を中止
しマツダ販売店にご相談ください。
 ●フォワードセンシングカメラ (FSC) の向きは厳密に調整されていますの
で､ フォワードセンシングカメラ   (FSC)   の取り付け位置を変更したり､
取り外したりしないでください。故障､ 誤動作の原因になります。
ATENZA_Qテ_初校.indb 3012016/06/24 18:12:10

302
2. 運転するときに
i-ACTIVSENSE について
«™
žc ”
4 輪ともすべて指定されたサイズで､ 同一メーカー ･ 同一銘柄 ･ 同一トレッ
ドパターンのタイヤを使用してください。また､ 磨耗差の著しいタイヤを混
ぜて使用しないでください。タイヤを混ぜて使用すると､ フォワードセンシ
ングカメラ
  (FSC)   が正常に作動しなくなるおそれがあります。
žc ”
フォワードセンシングカメラ (FSC) は､ ガラスの汚れを検知してお知らせ
する機能を備えていますが､ ビニール袋や氷､ 雪などが付着した場合など､
状況によっては検知できない場合があります。このようなときは前方車を正
しく判断できず､ 正しい制御ができないおそれがあります。常に前方を注意
して運転してください。
ŒÝ
●フォワードセンシングカメラ( FSC)は ､ 次のすべての条件を満たしたときに歩
行者を認識します。
•

歩行者が身長約
1  m ～ 2  m のとき
•

頭部､
両肩､ 脚などの輪郭が判別できるとき
●次のようなときはフォワードセンシングカメラ( FSC)が歩行者と認識できない
場合があります。
•

複数人で歩いているとき､
集団でいるとき
•

別の障害物の近くにいるとき
•


歩行者がしゃがんでいる､
横たわっている､ 前かがみになっているとき
•

歩行者が急に目の前に飛び出してきたとき
•


歩行者が傘をさしている､
大きな荷物を持っているなど､ 何かを持っていると
き
•

夜間などに暗い場所にいる､
背景と近い色の服を着ているなど背景に溶け込ん
でいるとき
●次のような場合は､ フォワードセンシングカメラ( FSC)が正確に対象物を検知
できず､ 各システムが正常に作動しない場合があります。
•

前方車が車高の低い車両のとき
•


前方車と同程度の速度で走行しているとき
•


夜間､
またはトンネル内でヘッドランプを点灯していないとき
ATENZA_Qテ_初校.indb 3022016/06/24 18:12:10

303
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
●次のような場合は､ フォワードセンシングカメラ( FSC)が対象物を検知できな
いことがあります。
•

雨
･ 霧 ･ 雪など天候が悪いとき
•

ウィンドーウォッシャー使用中や降雨時にワイパーを使用していないとき
•


フロントガラスに氷､
曇り､ 雪､ 霜､ 雨滴､ 汚れ､ ビニールなどの異物が付着
しているとき
•

荷台の低いトラック､
極端に車高の低い車両や車高の高い車両
•

模様のない壁の横を走行しているとき
 ( フェンスや縦じま模様の壁を含む )
•

前方車のテールランプ
 ( 尾灯 / 制動灯など )  が消灯しているとき
•

前方車がヘッドランプの照射範囲外にいるとき
•


急カーブ､
急な上り坂､ 急な下り坂を走行しているとき
•

トンネルの出入り口を走行しているとき
•


ル
ーフレールなどを装着してフォワードセンシングカメラ
(
FSC)
を
おおうよ
うな長尺物をのせたとき
•

前方車の排気ガス､
砂や雪､ マンホールやグレーチングなどからの水蒸気など
による煙､ 水しぶきが巻きあがっているとき
•

偏摩耗の著しいタイヤを装着して走行しているとき
•


下り坂や凸凹な道路を走行しているとき
•


路面に水たまりがあるとき
•


夜間や夕方､
朝方､ トンネルや屋内の駐車場など周囲が暗いとき
•

ヘッドランプのレンズが汚れて照射が弱いときや光軸がずれているときなど
ヘッドランプの明るさが十分でないとき
•


対象物がフォワードセンシングカメラ
 (FSC)  の死角にいるとき
•

対象物が横から飛び出したり､
目の前に割り込んだとき
•

自車が車線変更をして対象物に接近したとき
•


対象物との距離が極端に近い状態で走行しているとき
•


タイヤチェーン
･ 応急用スペアタイヤを使用しているとき
•

他の車をけん引しているとき
•


重い荷物の積載などにより車が傾いているとき
•


前方に強い光を受けたとき
 ( 逆光やヘッドランプ上向き  ( ハイビーム )  など )
•

車両前方にたくさんの光を発するものがあるとき
•


前方車にテールランプ
 ( 尾灯 / 制動灯など )  が装備されていないとき
•

キャリアカーなど､
特殊な形状をした車両
ATENZA_Qテ_初校.indb 3032016/06/24 18:12:10

304
2. 運転するときに
i-ACTIVSENSE について
ŒÝ
●フォワードセンシングカメラ(FSC)は､ 逆光や霧などで正常に作動できない場
合､ フォワードセンシングカメラ  (FSC)  に関連するシステムの機能を一時的に
停止し､ 次の警告灯 / 警告表示を点灯させますが､ 故障ではありません。
•

アダプティブ
･LED･ ヘッドライト  (ALH)  警告灯
•

レーンキープ
･ アシスト ･ システム  (LAS)  &  車線逸脱警報システム  (LDWS)
警告表示
•


スマート
･ ブレーキ ･ サポート / スマート ･ シティ ･ ブレーキ ･ サポート  (SBS/
SCBS)
 警告表示  ( 橙 )
●フォワードセンシングカメラ(FSC)は､ 高温で正常に機能できない場合､ フォ
ワードセンシングカメラ  (FSC)  に関連するシステムの機能を一時的に停止し､
次の警告灯 / 警告表示を点灯させますが､ 故障ではありません。エアコンを作動
させるなどしてフォワードセンシングカメラ
 (FSC)  周辺の温度を下げてくださ
い。
•

アダプティブ
･LED･ ヘッドライト  (ALH)  警告灯
•

レーンキープ
･ アシスト ･ システム  (LAS)  &  車線逸脱警報システム  (LDWS)
警告表示
•


スマート
･ ブレーキ ･ サポート / スマート ･ シティ ･ ブレーキ ･ サポート  (SBS/
SCBS)
 警告表示  ( 橙 )
●フォワードセンシングカメラ(FSC)が､ ガラスの汚れや曇りを検知した場合､
フォワードセンシングカメラ  (FSC)  に関連するシステムの機能を一時的に停止
し､ 次の警告灯 / 警告表示を点灯させますが､ 故障ではありません。ガラスの汚
れを取り除く､ または､ 曇り取りスイッチを押してガラスの曇りを取ってくださ
い。
•

アダプティブ
･LED･ ヘッドライト  (ALH)  警告灯
•

レーンキープ
･ アシスト ･ システム  (LAS)  &  車線逸脱警報システム  (LDWS)
警告表示
•


スマート
･ ブレーキ ･ サポート / スマート ･ シティ ･ ブレーキ ･ サポート  (SBS/
SCBS)
 警告表示  ( 橙 )
