i-stop/i-ELOOP 状態表示
i-stop の作動状況､ および i-ELOOP のエネルギー回生状況を表示します。
減速エネルギーを利用して発電した電気の量と､ 発電した電気が蓄電器に流れている状
態を表示します。表示は発電量が増えると太くなります。
蓄電器に蓄えている電気の量を表示します。
蓄電器に蓄えられた電気を電装品に供給している状態を表示します。( 車全体が同時に
発光します。)
平均燃費を表示します。
アイドリングストップが可能かどうかの準備状況
を表示します。
アイドリングストップ準備状況をアイコン( エンジ
ン､ バッテリーおよびエアコン )  の色で表示します。
準備ができたアイコンは発光します。発光していな
いアイコンは準備ができていないことを知らせま
す。
車両停止時のアイドリングストップ状況を表示し
ます。
アイドリングストップしていないとき､ アイドリン
グストップするために必要な運転者の操作を表示
します。
アイドリングストップ中､ 現在のアイドリングス
トップ時間と累積のアイドリングストップ時間を
表示します。
ATENZA_Qテ_初校.indb 1452016/06/24 18:11:20

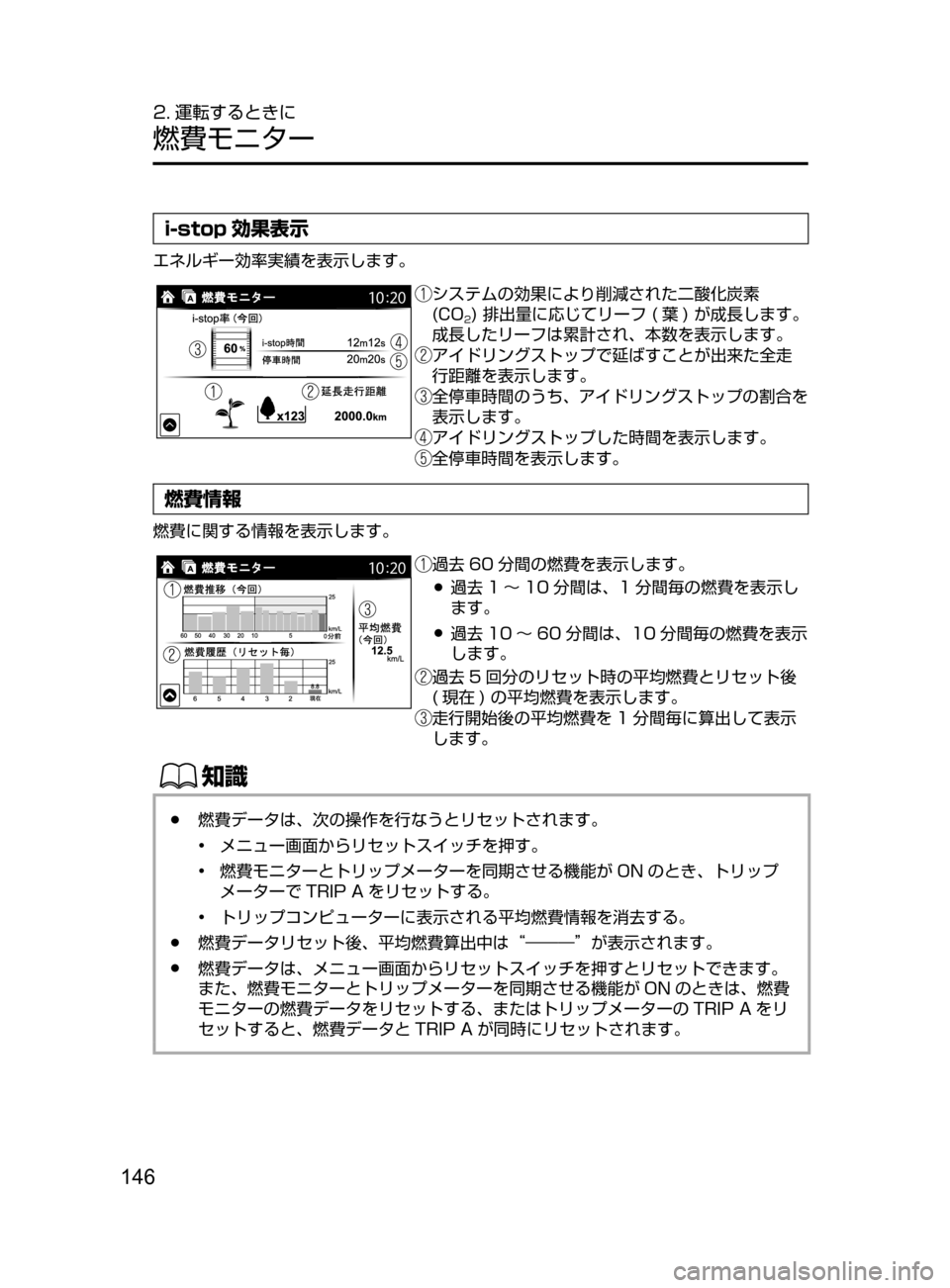

146
2. 運転するときに
燃費モニター
i-stop 効果表示
エネルギー効率実績を表示します。
システムの効果により削減された二酸化炭素
(CO2)排出量に応じてリーフ( 葉 )が成長します。
成長したリーフは累計され､ 本数を表示します。
アイドリングストップで延ばすことが出来た全走
行距離を表示します。

全停車時間のうち､ アイドリングストップの割合を
表示します。
アイドリングストップした時間を表示します。
全停車時間を表示します。
燃費情報
燃費に関する情報を表示します。
過去 60 分間の燃費を表示します。
●過去 1 ～ 10 分間は､ 1 分間毎の燃費を表示し
ます。
●過去 10 ～ 60 分間は､ 10 分間毎の燃費を表示
します。
過去 5 回分のリセット時の平均燃費とリセット後
(
現在 )  の平均燃費を表示します。
走行開始後の平均燃費を 1 分間毎に算出して表示
します。
ŒÝ
●燃費データは､ 次の操作を行なうとリセットされます。
•

メニュー画面からリセットスイッチを押す。
•


燃費モニターとトリップメーターを同期させる機能が
ON のとき､ トリップ
メーターで TRIP
 A をリセットする。
•

トリップコンピューターに表示される平均燃費情報を消去する。
●燃費データリセット後､ 平均燃費算出中は“―――”が表示されます。
●燃費データは､ メニュー画面からリセットスイッチを押すとリセットできます。
また､ 燃費モニターとトリップメーターを同期させる機能が ON のときは､ 燃費
モニターの燃費データをリセットする､ またはトリップメーターの TRIP  A をリ
セットすると､ 燃費データと TRIP
 A が同時にリセットされます。
ATENZA_Qテ_初校.indb 1462016/06/24 18:11:21

147
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
エンディング表示
燃費モニターのエンディング表示が ON の場合は､ 電源ポジションを ON から OFF にし
たとき､ エネルギー効率実績を表示します。
ŒÝ
燃費モニターと i-DM のエンディング表示を両方 ON にしているときは､ 両方のエン
ディングが表示されます。
ATENZA_Qテ_初校.indb 1472016/06/24 18:11:21

148
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
メーター
メーターはグレードや仕様により異なります。
µÂžæוּ  ¿½
Ý”»”
(1)スピードメーター............................................................... ............................... 148ページ
(2)タコメーター...................................................................................................... 149ページ
(3)パネルライトコントロールスイッチ............................................................... 149ページ
(4)マルチインフォメーションディスプレイ........................................................ 151ページ
(5)アクティブ ･ ドライビング ･ ディスプレイ.................................................... 160ページ
スピードメーター
走行速度を km/h で示します。
ATENZA_Qテ_初校.indb 1482016/06/24 18:11:21

149
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
タコメーター
1 分間あたりのエンジン回転数を示します。
«™
žc ”
指針がレッドゾーン ( 許容回転数以上を示す ) に入らないように運転してく
ださい。エンジンの故障につながるおそれがあります。



µ Äå Ó
º” ï
è¿ Åº ”ï
“7 t‘“
c “UŸs “‡b{
ŒÝ
ストライプゾーンはレッドゾーンに入らないようにするために､ 早めの変速を促す
ゾーンです。
パネルライトコントロールスイッチ
g
ÿ
D@^\;
&f;`o^
Qo" 電源ポジションが ON で､車幅灯が点灯しているとき､
メーターは減光されます。
ŒÝ
車幅灯が点灯すると､ メーター内の車幅灯表示灯
が点灯します。
→ 198ページ「ヘッドランプの点灯 / 消灯」
パネルライトコントロールスイッチをまわすと､ メー
ターおよびインストルメントパネルの明るさを調節で
きます。
●左にまわすと暗くなり､ 最も暗い位置で音が鳴り
ます。
●右にまわすと明るくなります。
ATENZA_Qテ_初校.indb 1492016/06/24 18:11:21

150
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
減光解除機能
電源ポジションが ONで､ メーターが減光しているときに､ パネルライトコントロール
スイッチを右に音が鳴るまでまわすと､ 減光を解除できます。周囲が明るく減光状態では
メーターが見えにくい場合は減光を解除してください。
ŒÝ
●減光を解除しているときは､ 車幅灯が点灯しても､ メーターは減光されません。
●減光を解除しているとき､ センターディスプレイは常に昼画面になります。
→ 385ページ「マツダコネクトの設定」
ATENZA_Qテ_初校.indb 1502016/06/24 18:11:22

151
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
マルチインフォメーションディスプレイ
Úç ½ ïѥݔ³ãï ßµÓ è
*/'0 µ ¿½
マルチインフォメーションディスプレイは次の情報を表示します。
●オドメーター
●トリップメーター
●水温計
●燃料計
●外気温
●走行可能距離
●平均燃費
●瞬間燃費
●メンテナンスモニター
●ブラインド ･ スポット ･ モニタリング(BSM)表示
●車間認知支援システム(DRSS)表示
●マツダ ･ レーダー ･ クルーズ ･ コントロール(MRCC)表示
●レーンキープ ･ アシスト ･ システム(LAS)& 車線逸脱警報システム(LDWS)表示
●クルーズコントロール設定速度表示
●コンパス表示
●警告表示
INFO スイッチを押すごとに表示が切り替わります。
ATENZA_Qテ_初校.indb 1512016/06/24 18:11:22

152
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
*/'0µ ¿½›!b
*/'0µ ¿½›!b */'0µ ¿½›!b */'0µ ¿½›!b
*/'0µ ¿½›!b
`é
…yyyyyy
Äæ¿ÓÝ”»”"z
Éé
…zyyyyy
Ž>9zyyyyyy
¦ÅÝ”»”zyyy

øæDó‘mzyyy
é‰-
`é
…zyyyyy
Äæ¿ÓÝ”»”#z
Éé
…zyyyyy
Ž>9zyyyyyy
¦ÅÝ”»”zyyy

øæDó‘mzyyy
é‰-

+9-zyyyyy
ÝïÂÆïµÞÇ»”z
Ž>9zyyyyyy
¦ÅÝ”»”zyyy

øæDó‘mzyyy
é‰-
J"$5*74&/4&
¯Ôz
Ž>9zyyyyyy
¦ÅÝ”»”zyyy

øæDó‘mzyyy
é‰-
¯ï͵zyy
Ž>9zyyy
¦ÅÝ”»”z

øæDó‘mz
é‰- /zyyyy
Ž>9zyyy
¦ÅÝ”»”z

øæDó‘mz
é‰-
*1
*2
/UK”qVwˆ
¯Ô`‡b{

øæ`oM”qVwˆ
¯Ô`‡b{
