2016 MAZDA MODEL ATENZA アテンザ｜取扱説明書 (in Japanese)

345
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
吹き出し口の選択
使用目的にあわせて吹き出し口を選択することができます。
Í
R
t
ù
éb”qV
iq¨åµ w¶ “› ”qV
¨å µw ¶“›  ”qV Í
R
z
it
ù
éb”qV
t
it
ù
éb”qV
ATENZA_Qテ_初校.indb 3452016/06/24 18:12:23

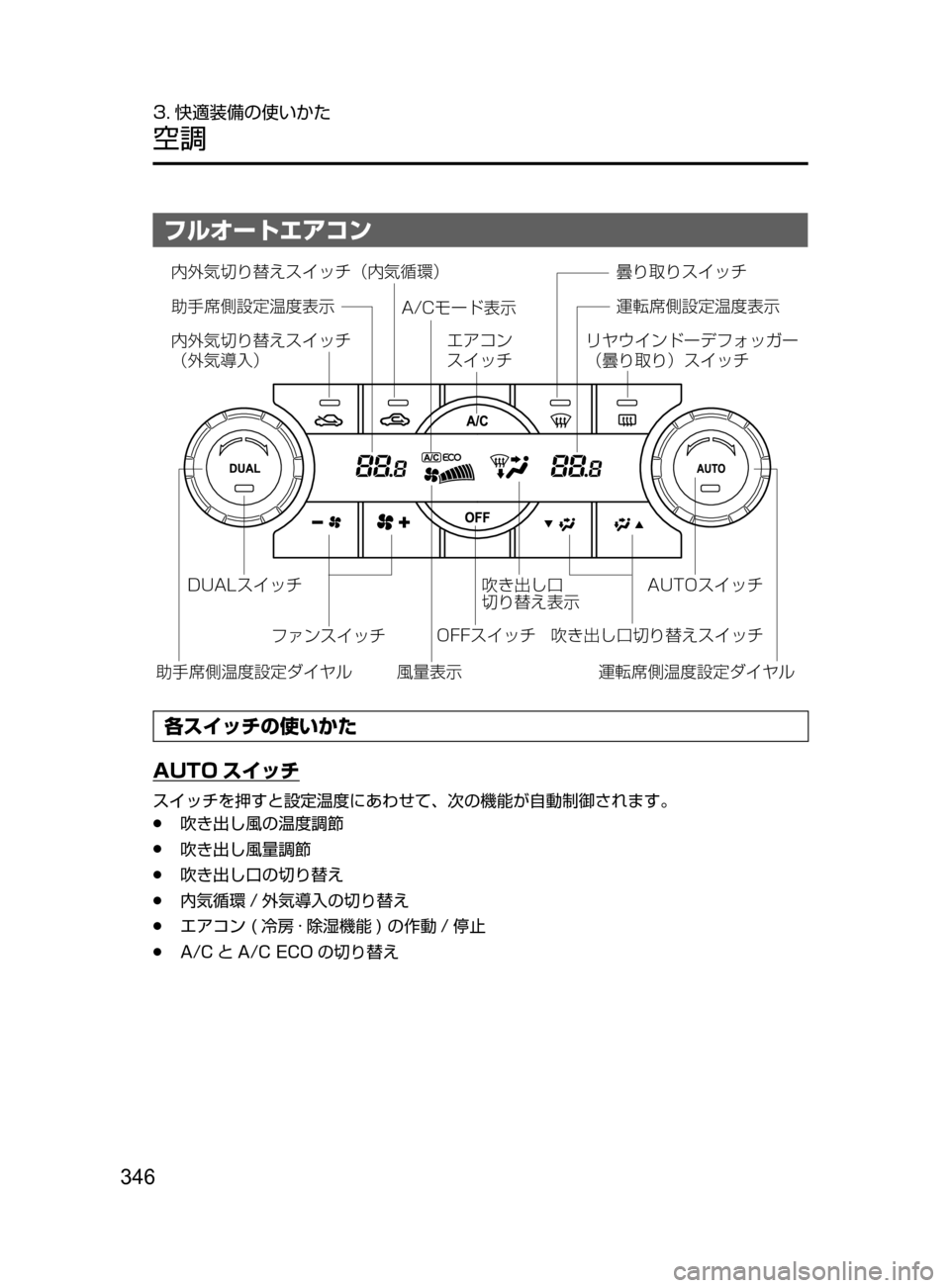

346
3. 快適装備の使いかた
空調
フルオートエアコン
é”
¯Ô

n
ƒ9S
¯Ô
'V Z`±

~“8Q
¯Ô
"$Þ”Å
¯Ô
á8
n
ƒ9S
¯Ô
ºŽ>
~“8Qµ ¿½¢º> e£
ºŽ>
~“8Qµ ¿½
¢Ž>‹Ö£

n9S
ƒ¼ àç
%6"-µ ¿½

'V Z`±
~“8Qµ ¿½
Ñ 0''µ ¿½
¶“ “µ ¿½
æࢠïÅ”ÃÑ¥¿¨”
¢¶“ “£µ ¿½
á8
n9S
ƒ¼ àç
"650µ ¿½
¤ž¯ï
µ ¿½
各スイッチの使いかた
AUTO スイッチ
スイッチを押すと設定温度にあわせて､ 次の機能が自動制御されます。
●吹き出し風の温度調節
●吹き出し風量調節
●吹き出し口の切り替え
●内気循環 / 外気導入の切り替え
●エアコン( 冷房 · 除湿機能 )の作動 / 停止
●A/C と A/CECO の切り替え
ATENZA_Qテ_初校.indb 3462016/06/24 18:12:23

347
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
表示灯について
●点灯―オート作動時。
●消灯―オート作動中に吹き出し口切り替えスイッチ､ ファンスイッチ､ 曇り取り
スイッチのいずれかのスイッチを操作したとき。
操作した箇所以外は自動で作動しています。
OFF スイッチ
スイッチを押すとファンの作動を停止します。
温度設定ダイヤル
ダイヤルをまわして設定温度を調節します。
18.0 から 32.0 の間で 0.5 ずつ変化します。
ŒÝ
18.0 に設定すると最大冷房､ 32.0 に設定すると最大暖房に固定されます。
●DUAL スイッチが OFF のとき
運転席側温度設定ダイヤルをまわして調節します。
●DUAL スイッチが ON のとき
運転席側温度設定ダイヤルまたは助手席側温度設定ダイヤルをまわして調節します。
ŒÝ
●DUAL スイッチを ON にすると独立モードになり､ 運転席側と助手席側の設定
温度を独立して調節することができます。
●DUAL スイッチが OFF のときでも､ 助手席側温度設定ダイヤルをまわすと独立
モードになり  (DUAL スイッチ表示灯点灯 )､ 運転席側と助手席側の設定温度を
独立して調節することができます。
ファンスイッチ
風量を 7 段階に調節できます。
吹き出し口切り替えスイッチ
使用目的にあわせて吹き出し口を選択することができます。
→ 345ページ「吹き出し口の選択」
ATENZA_Qテ_初校.indb 3472016/06/24 18:12:23

348
3. 快適装備の使いかた
空調
ŒÝ
吹き出し口をに設定するには､ 曇り取りスイッチを押してください。
エアコンスイッチ
AUTO スイッチが ON のときまたはファンが作動しているとき､ スイッチを押すごとに
エアコン ( 冷房 · 除湿機能 )  の作動と停止が切り替わります。
ŒÝ
●ファンが作動していない状態でも､ エアコンスイッチを押すとエアコンが作動し
ます。
●スイッチを押すごとに次のように切り替わり､ 表示部に表示されます。
A/C → A/C
 ECO →停止  ( 表示なし )
A/C
 ECO は A/C よりもエアコンの作動頻度が少なくなり､ 経済的な運転にな
ります。
●外気温が 0°C 近くまで下がると､ システム保護のためエアコンが作動しない場
合があります。
内外気切り替えスイッチ
内気循環( 外気を遮断する )と外気導入( 外気を室内に入れる )の切り替えができます。
ŒÝ
寒いときや湿度が高いときは､長時間内気循環にするとガラスが曇りやすくなります。
●( 内気循環 )
トンネル内や渋滞など外気が汚れているときや､ 急速に冷房したいときなど外気を遮
断したいときに使用します。
●( 外気導入 )
外気を取り入れて換気したいときや､ ガラスの曇りを取るときに使用します。
DUAL スイッチ
独立モードと連動モードの切り替えができます。
●独立モード( 表示灯点灯 )
運転席側と助手席側の設定温度を独立して調節することができます。
●連動モード( 表示灯消灯 )
運転席側と助手席側の設定温度が連動した設定になります。
ATENZA_Qテ_初校.indb 3482016/06/24 18:12:24

349
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
連動モードのとき､ 助手席側の設定温度は運転席側の設定温度に切り替わります。
曇り取りスイッチ
フロントガラス､ フロント窓ガラスの曇りを取りたいときに使用します。
→ 349ページ「ガラスの曇りを取るとき」
リヤウインドーデフォッガー ( 曇り取り ) スイッチ
リヤウインドーの曇りを取りたいときに使用します。
→ 210ページ「リヤウインドーデフォッガー  ( 曇り取り )  スイッチ」
通常の使いかた
1. AUTO スイッチを押します。吹き出し口､ 内外気切り替え､ 吹き出し風量が自動的に
調整されます。
2. 温度設定ダイヤルを操作して希望温度にあわせます。
運転席と助手席の設定温度を独立して調節するときは､ DUAL スイッチを押す､ また
は助手席側温度設定ダイヤルをまわして独立モードにします。
ŒÝ
●設定温度を極端に低く(高く )し ても､ 希望の温度になるまでの時間はほとんど
変わりません。
●エンジンが冷えているときの暖房開始直後は､ 冷風の吹き出しを防止するため､
風量が少なくなります。
3. 作動を停止したいときは､ OFF スイッチを押します。
ガラスの曇りを取るとき
曇り取りスイッチを押します。
自動的に外気導入に切り替わります。また､ エアコンが自動的に作動し､ 除湿された吹き
出し風がフロントガラス､ フロント窓ガラスに送風されます。吹き出し風量も多くなりま
す。
/
Ð

­
ガラスの曇りを取るときは､ 吹き出し風の温度を低くしない。
ガラスの外側が曇り､ 視界不良などで思わぬ事故につながるおそれがありま
す。
ATENZA_Qテ_初校.indb 3492016/06/24 18:12:24

350
3. 快適装備の使いかた
空調

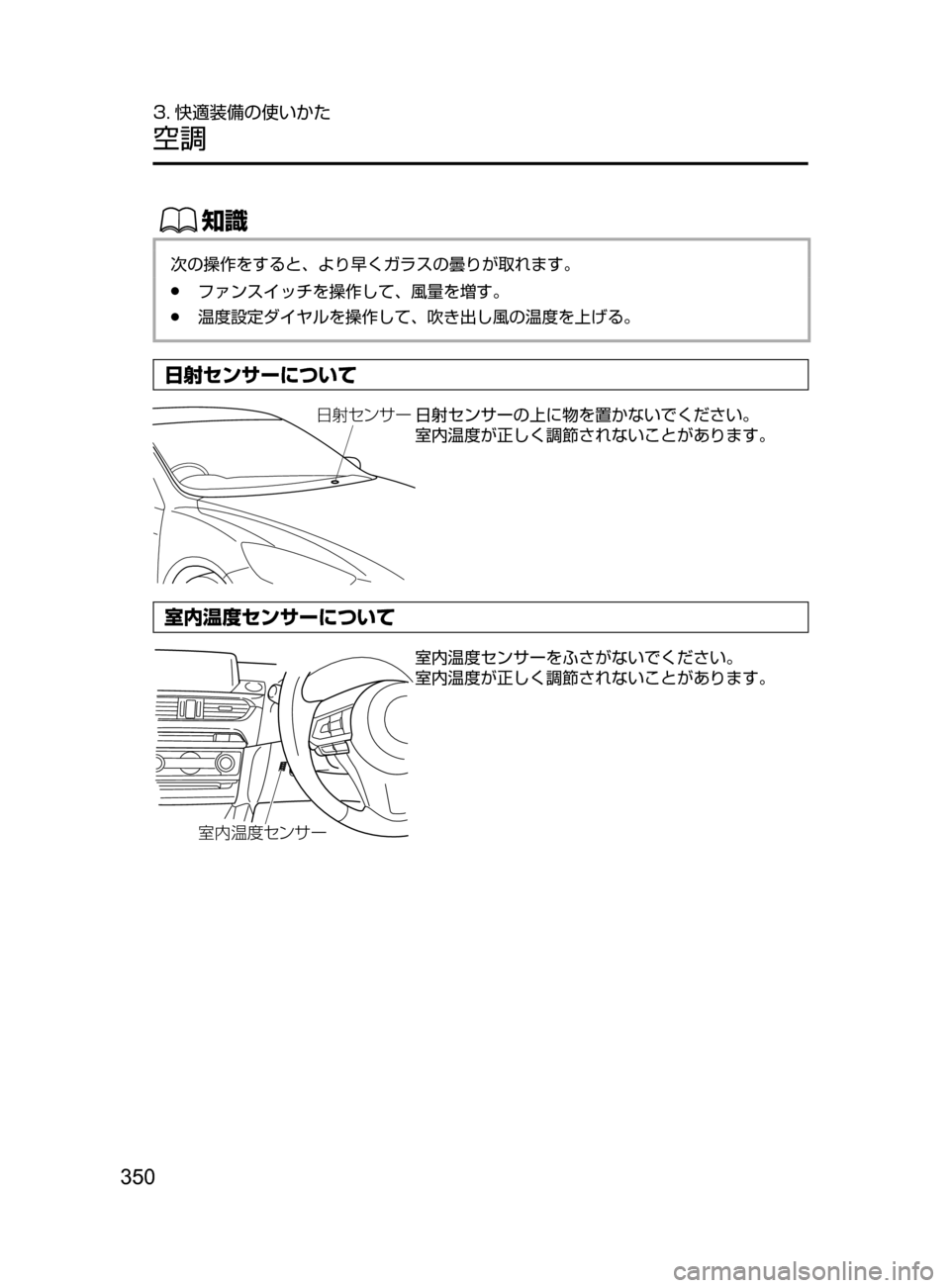

ŒÝ
次の操作をすると､ より早くガラスの曇りが取れます。
●ファンスイッチを操作して､ 風量を増す。
●温度設定ダイヤルを操作して､ 吹き出し風の温度を上げる。
日射センサーについて
日射センサー日射センサーの上に物を置かないでください。
室内温度が正しく調節されないことがあります。
室内温度センサーについて
èº9S ·ï±”
室内温度センサーをふさがないでください。
室内温度が正しく調節されないことがあります。
ATENZA_Qテ_初校.indb 3502016/06/24 18:12:24

351
ATENZA_Qテ_初校.indb 3512016/06/24 18:12:24
