2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

4-115
편의 장치
4
2. 온도 조절 노브를 이용하여 원하는 온도를
설정하십시오.
통상은 사계절을 통해 쾌적하다고 하는
23℃ 부근을 권장합니다.
3. 풍량 조절 버튼을 눌러 원하는 풍량을 설
정하십시오.
4. 내/외 공기 선택 버튼을 눌러 원하는 상태
로 설정하십시오.
• 에어컨을 사용한 후에는 차 밑바닥에서 땅으
로 물이 떨어질 수 있는데 이것은 정상적인
현상입니다.
• 에어컨 사용시 내/외 공기 선택을 오랫동안
실내 순환으로 하지 말고 바깥 공기가 적절히
들어올 수 있도록 조절하면서 사용하십시오.
• 에어컨을 작동하기 전에 창문을 열어 차 안의
더운 공기를 식힌 후 사용하면 효과적입니다.
• 여름철에 과도하게 에어컨을 작동하면 차 안
팎의 온도 차에 의해 차 밖의 유리면에 습기
가 낄 수 있습니다. 이 경우 바람 방향을
위치로 변경하고, 풍량 조절을 저단으로 설정
하십시오.
• 외부 습도가 높은 상태에서 유리창을 열고 에
어컨을 작동하면 차 안과 송풍구 주변에 물방
울이 맺힐 수 있습니다. 물방울에 의해 주변
전자 장치가 손상을 입을 수 있으니, 이때에
는 유리창을 닫고 에어컨을 작동 하십시오.
• 히터나 에어컨 장치에 사용되는 공기는 앞 유
리창의 앞쪽 그릴을 통하여 유입되므로 낙엽,
눈, 그 밖의 이물질이 그릴을 막지 않도록 유
의하십시오.
• 냉방을 할 때 바깥 공기가 들어오면서 안개처
럼 보이는 공기가 일 수 있습니다. 이것은 냉
방을 급속히 하는 상태에서 습기 있는 공기가
들어와 나타나는 정상적인 현상입니다.

4-116
편의 장치
OAEE046310OAEE046310
OAEE046313OAEE046313
▶HEAT 선택
평상시는 전자동 조절 버튼을 누르면 전자동
상태가 되어 설정 온도에 따라 히터의 작동
여부도 자동 조절됩니다.
전자동 조절 상태에서 「32℃」(최고 온도)까지
최대 난방 온도를 선택할 수 있습니다.
단, 별도로 히터를 선택하고자 할 때는 히터
(HEAT) 선택 버튼을 눌러 작동시키십시오.
(히터 작동시 버튼내 표시등 켜짐)
난방이 필요없을 때는 히터(HEAT) 선택 버튼
을 눌러 히터를 끄십시오.
냉·난방 작동 시 구동용 배터리 전력을 사용
하므로 히터와 에어컨을 과다하게 작동하면
전력 소모가 커져 주행 가능 거리가 많이 단
축될수 있습니다. 냉·난방이 필요 없을 때는
히터 및 에어컨을 끄십시오.
00A타입A타입
00B타입B타입
OAEE046311OAEE046311
▶EV 버튼
공조버튼 좌측의 「EV」 버튼을 누르면 EV 모
드로 진입합니다.
EV 모드는 주행 가능 거리, 충전소 검색, 에
너지정보, ECO 드라이빙, 충전 및 공조 설
정, 드라이브 모드 설정, EV 설정의 총 7개 메
뉴로 구성되어 있습니다.
자세한 내용은 AVN 매뉴얼을 참고하십시오.

4-117
편의 장치
4
0공조 장치용 에어필터
글로브 박스 뒤쪽에 장착된 공조 장치용 에어필
터는 차 바깥에서 공기 조화 장치를 통하여 차 안
으로 들어오는 먼지나 꽃가루 등을 걸러주는 장
치입니다. 공조 장치용 에어필터는 오랫동안 사
용할 경우 막힐 수 있는데, 이전과 비교해 히터나
에어컨의 풍량이 급격히 줄거나 외기 유입 상태
에서 유리창에 습기가 쉽게 발생할 때에는 자사
직영 서비스센터 또는 블루핸즈에 의뢰하여 공
조 장치용 에어필터를 교체하십시오.
공조 공조 장치용 장치용 에어 에어 필터필터블로워 팬블로워 팬
외기외기
OLF044134OLF044134
공조 장치용 에어필터는 자사 직영 서비스센터
또는 블루핸즈에서 순정 부품으로 매 15,000km
주행할 때마다 교체하십시오. 혼잡하거나 먼지
가 많은 도로를 운전할 때는 정해진 교체 주기보
다 더 자주 교체하십시오.
(7장, 「공조 장치용 에어필터 점검」 참고)
주 의
공조 장치용 에어필터를 주기적으로 교체
하지 않으면 먼지 등 이물질이 쌓여 풍량이
줄어들어 냉·난방 성능이 저하할 수 있으며
악취가 발생하는 원인이 될 수 있습니다.
OAEE046309OAEE046309
▶작동 정지
앞좌석의 작동 정지 버튼을 누르면 바람 방향
선택과 내/외 공기 선택 기능(단, 외기 유입
상태로 전환됨)은 조절 가능하나 그외의 작동
은 중지되며 해당 표시등이 꺼집니다.

4-118
편의 장치
0에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니다.
또한 충전을 지나치게 하는 것도 에어컨에 좋지 않
은 영향을 주므로 이상이 발견되면 자사 직영 서비
스센터 또는 블루핸즈에서 점검 및 정비를 받으십
시오.
에어컨 냉매는 고압 상태이므로 소정의 자
격증을 소지한 사람에게서 정비를 받으십
시오. 차를 정비할 때는 반드시 자사가 지
정한 냉매(R-134a)와 윤활유(POE
(RB100EV))를 주입하십시오. 냉매/윤활유
보충 및 교환 시에는 하이브리드 전용 장비
를 사용하십시오.
부적절한 정비(자사에서 지정하지 않는 냉
매를 사용하는 경우 포함)는 차에 손상을
줄 수 있습니다.
경 고
주 의
냉매 부족으로 인해 에어컨의 성능이 저하
하면 라인 내 냉매를 완전히 제거하고 라인
내를 진공 상태로 한 후 적정량의 냉매를 넣
으십시오.
라인 내의 냉매를 제거할 때 윤활유의 일부
가 함께 나오므로 30~50cc 가량의 윤활유
도 반드시 같이 넣으십시오. 윤활유가 부족
하면 컴프레서가 빠르게 마모되어 고장이
나서 에어컨 가동이 불량해질 수 있습니다.
알아두기
에어컨/히터 사용 시 송풍구에서 나는 에
어컨 냄새는 고장이 아니며, 에어컨의 잘못
된 사용에 따른 현상입니다. 이를 방지하기
위해서는 여름철 에어컨을 사용한 후에 에
어컨 스위치 OFF 후 풍량 조절 버튼을 눌
러 약 5분 가량 송풍을 시키면 에어컨 내부
의 이베퍼레이터를 말려 냄새 발생을 억제
할 수 있습니다.
•유리창 습기/성에 제거 효과를 높이기 위해
바람 방향 선택을 , 위치로 선택시
에어컨과 외기 유입 선택이 자동으로 작동됩
니다.(유리창 습기 방지 기능이 설정된 경우)
또한, 차량에 따라 바람 방향 선택을 위
치로 선택시 풍량이 저단일 경우 중간단 부근
으로 자동 설정됩니다.
•바람 방향 선택을 , 위치로 선택시
에어컨 작동이나 외기 유입을 원하지 않을
경우, 에어컨 선택 버튼이나 내/외 공기 선택
버튼을 눌러 해제시키 수 있습니다.
•바람 방향 선택을 , 이외의 위치로
전환시 에어컨 및 내/외 공기 선택은 이전의
상태로 복귀 됩니다.
•겨울철 에어컨이 작동되어 추우면 온도 조절
노브를 이용하여 따뜻한 바람이 나오도록 하
셔도 됩니다.
•매우 습한 날씨에는 에어컨을 작동시킨 상태
에서 앞유리 서리제거 모드로 장시간 주행하
면 외부와의 온도차로 인해 앞유리 바깥 표
면에 습기가 발생할 수 있습니다. 이때에는
와이퍼를 이용하여 앞유리창의 습기를 신속
히 제거 또한 공기방향을 로 변경하면
유리 바깥 표면에 습기발생을 줄일 수 있습
니다.
유리창 습기/성에 제거 방법

4-119
편의 장치
4
•외부 공기 흡입구에 눈과 얼음 또는 젖은 오
물(낙엽 등) 등을 제거하면 유리창의 습기 발
생을 줄일 수 있습니다.
•혹한기에 차량을 외부에 주·정차 시킨 상태에
서 하절기용 와셔액을 분출시키면 앞유리 표
면에 결빙의 우려가 있으므로 분출시키지 마
십시오. 동절기용 와셔액을 보충하여 사용하
십시오.
실내 순환 상태로 장시간 사용하지 마십시
오. 유리창에 습기가 발생되기 쉬우며, 탑
승객 호흡으로 실내공기가 혼탁해져 두통
및 졸음을 유발합니다.
경 고
▶실내측 유리 습기 제거 방법
1. 풍량 조절 버튼을 조절하여 풍량을 설정하
십시오. (신속히 제거하려면 풍량 조절 버
튼을 눌러 강한 위치에 놓으십시오.)
2. 온도 조절 노브를 돌려 원하는 온도를 설
정하십시오.
3. 앞유리 서리제거 버튼을 누르십시오.
4. 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
외기 유입 및 에어컨이 자동으로 선택되지
않을 경우에는 해당 버튼을 눌러 작동시
키십시오.
OAEE046317OAEE046317
••A타입A타입
••B타입B타입
▶실외측 유리 성에 제거 방법
1. 풍량 조절 버튼을 조절하여 강한 바람이
나오도록 설정하십시오.
2. 온도 조절 노브를 돌려 최대 온도(HI)로 설
정하십시오. H E AT 버튼이 자동으로 선택
됩니다.
3. 앞유리 서리제거 버튼을 누르십시오.
4. 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
OAEE046318OAEE046318
••A타입A타입
••B타입B타입

4-120
편의 장치

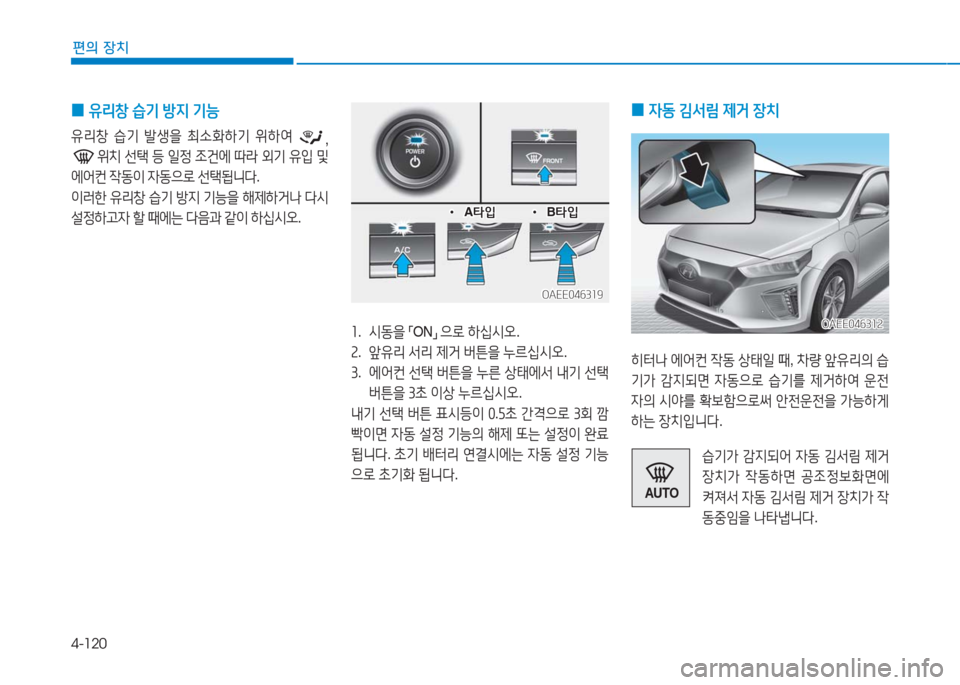

0유리창 습기 방지 기능
유리창 습기 발생을 최소화하기 위하여 ,
위치 선택 등 일정 조건에 따라 외기 유입 및
에어컨 작동이 자동으로 선택됩니다.
이러한 유리창 습기 방지 기능을 해제하거나 다시
설정하고자 할 때에는 다음과 같이 하십시오.
1. 시동을 「ON」 으로 하십시오.
2. 앞유리 서리 제거 버튼을 누르십시오.
3. 에어컨 선택 버튼을 누른 상태에서 내기 선택
버튼을 3초 이상 누르십시오.
내기 선택 버튼 표시등이 0.5초 간격으로 3회 깜
빡이면 자동 설정 기능의 해제 또는 설정이 완료
됩니다. 초기 배터리 연결시에는 자동 설정 기능
으로 초기화 됩니다.
OAEE046319OAEE046319
••A타입A타입 ••B타입B타입
0자동 김서림 제거 장치
히터나 에어컨 작동 상태일 때, 차량 앞유리의 습
기가 감지되면 자동으로 습기를 제거하여 운전
자의 시야를 확보함으로써 안전운전을 가능하게
하는 장치입니다.
습기가 감지되어 자동 김서림 제거
장치가 작동하면 공조정보화면에
켜져서 자동 김서림 제거 장치가 작
동중임을 나타냅니다.
AUTO
OAEE046312OAEE046312

4-121
편의 장치
4
차량 앞 유리 쪽의 습도가 높아질수록 자동 김서
림 제거 장치는 높은 단계까지 작동 됩니다. 예를
들어, 1단계인 외기 모드 변환만으로 습도 조절
이 되지 않을 경우 2단계인 에어컨 작동 및 앞유
리 송풍을 작동시켜 습도 조절을 합니다.
1단계 – 외기 모드 변환
2단계 – 에어컨 작동
3단계 – 앞 유리 송풍
4단계 – 앞 유리 송풍량 증대
●자동습기 제거 장치 해제/설정 방법
자동습기 제거 장치 해제 및 설정 할 때는 시
동 「ON」 상태에서 앞 유리 서리제거 버튼
을 3초 동안 누르십시오.
자동습기 제거 장치가 해제 될 때는 작동표시
창 내 「ADS OFF」 심볼이 0.5초 간격으로
3회 깜빡이고 작동 표시창에 「ADS OFF」 문
구가 표시 됩니다.
자동습기 제거 장치가 설정 될 때는 작동표시
창 내 「ADS OFF」 심볼이 0.25초 간격으로 6
회 깜빡이고 작동 표시창에 「ADS OFF」 문구
가 표시 되지 않습니다.
배터리가 방전되었거나 분리되었으면 자동
습기 제거 장치가 재설정되므로 필요에 따라
변경하여 사용하십시오.
주 의
•자동 김서리 제거 기능이 작동하면 습기
제거 효과를 높이기 위해 이전에 수동으
로 선택한 풍향, 풍량이나 내기모드가
해제 될 수 있습니다
•자동 습기 제거 장치가 작동중에 내기
변환 버튼을 누르면 습기 제거 효과가
감소하므로 안전한 시야 확보를 위하여
자동 습기 제거 장치가 작동 중에는 내
기 변환 버튼을 누르지 마십시오.
•자동 습기 제거 장치에 의해 에어컨 동작
중에는 습기 제거 효과를 높이기 위해 에
어컨을 끌 수 없습니다.(표시등 3회 점멸)
•차 안 운전석 쪽 유리 상면에 있는 센서
커버를 강제로 떼어내지 마십시오. 관련
부품이 손상될 수 있습니다.
0자동환기
차 실내의 환기를 위해, 히터 및 에어컨을 작동 할
때 저온에서 내기 모드를 30분 이상 유지 할 경우
외기 모드로 자동 전환됩니다.
▶자동 환기 해제/설정 방법
자동 환기 기능 해제 및 설정 할 때는 히터 및
에어컨 작동 상태에서 모드 선택 후 내/외
기 버튼을 3초 이상 길게 누르십시오.
자동 환기 기능이 해제 될 때는 내기 버튼 내
표시등이 0.5초 간격으로 3회 깜빡이고 바람
방향, 풍량, 내/외기 및 에어컨이 자동으로 제
어됩니다.
자동 환기 기능이 설정 될 때는 내기 버튼 내
표시등이 0.25초 간격으로 6회 깜빡이고 바
람 방향, 풍량, 내/외기 및 에어컨이 자동으로
제어됩니다.
배터리가 방전되었거나 분리되었으면 자동
환기 기능이 재설정되므로 필요에 따라 변경
하여 사용하십시오.
히터 및 에어컨 기타 설정

4-122
편의 장치

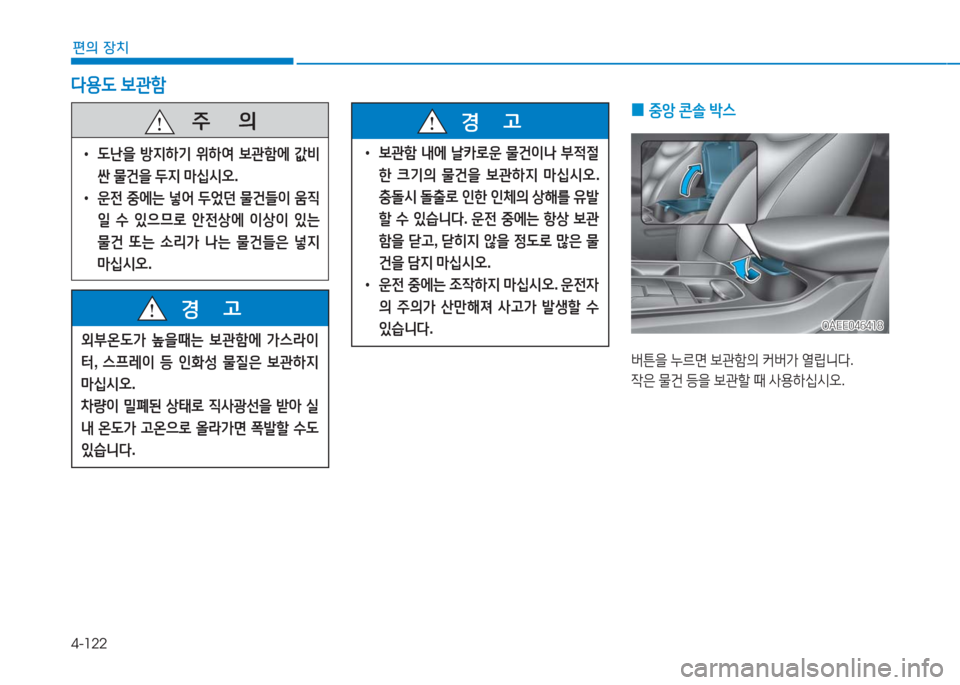

0중앙 콘솔 박스
버튼을 누르면 보관함의 커버가 열립니다.
작은 물건 등을 보관할 때 사용하십시오.
OAEE046418OAEE046418
•보관함 내에 날카로운 물건이나 부적절
한 크기의 물건을 보관하지 마십시오.
충돌시 돌출로 인한 인체의 상해를 유발
할 수 있습니다. 운전 중에는 항상 보관
함을 닫고, 닫히지 않을 정도로 많은 물
건을 담지 마십시오.
•운전 중에는 조작하지 마십시오. 운전자
의 주의가 산만해져 사고가 발생할 수
있습니다.
경 고
다용도 보관함
주 의
•도난을 방지하기 위하여 보관함에 값비
싼 물건을 두지 마십시오.
•운전 중에는 넣어 두었던 물건들이 움직
일 수 있으므로 안전상에 이상이 있는
물건 또는 소리가 나는 물건들은 넣지
마십시오.
외부온도가 높을때는 보관함에 가스라이
터, 스프레이 등 인화성 물질은 보관하지
마십시오.
차량이 밀폐된 상태로 직사광선을 받아 실
내 온도가 고온으로 올라가면 폭발할 수도
있습니다.
경 고
