2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

5

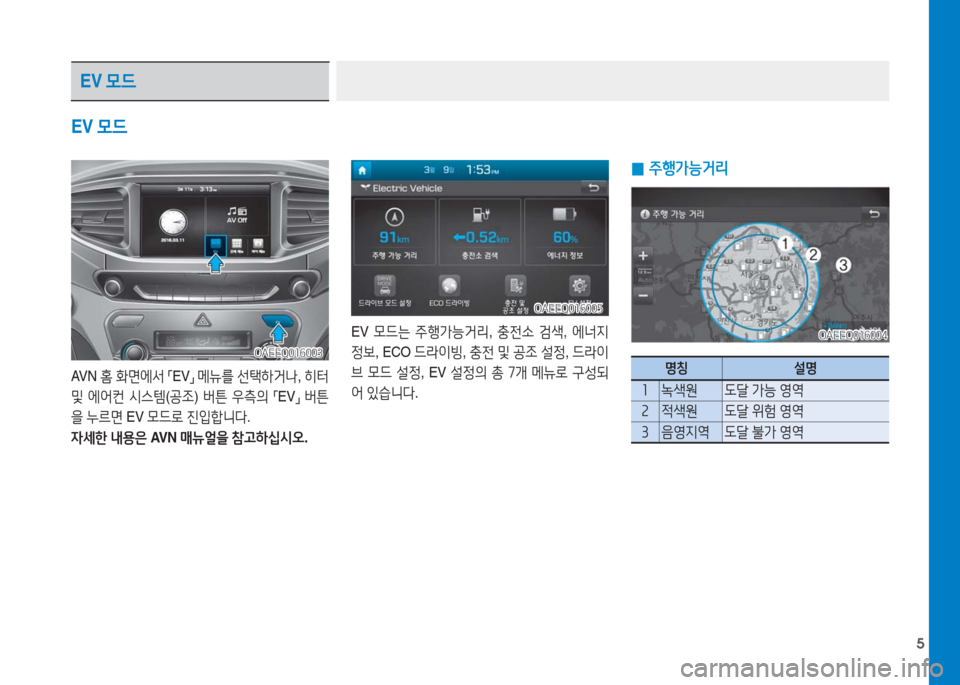

EV 모드
AV N 홈 화면에서 「EV」 메뉴를 선택하거나, 히터
및 에어컨 시스템(공조) 버튼 우측의 「EV」 버튼
을 누르면 EV 모드로 진입합니다.
자세한 내용은 AVN 매뉴얼을 참고하십시오.
EV 모드는 주행가능거리, 충전소 검색, 에너지
정보, ECO 드라이빙, 충전 및 공조 설정, 드라이
브 모드 설정, EV 설정의 총 7개 메뉴로 구성되
어 있습니다.
OAEEQ016003OAEEQ016003
OAEEQ016005OAEEQ016005
명칭 설명
1녹색원 도달 가능 영역
2적색원 도달 위험 영역
3음영지역 도달 불가 영역
0주행가능거리
EV 모드
OAEEQ016004OAEEQ016004

6

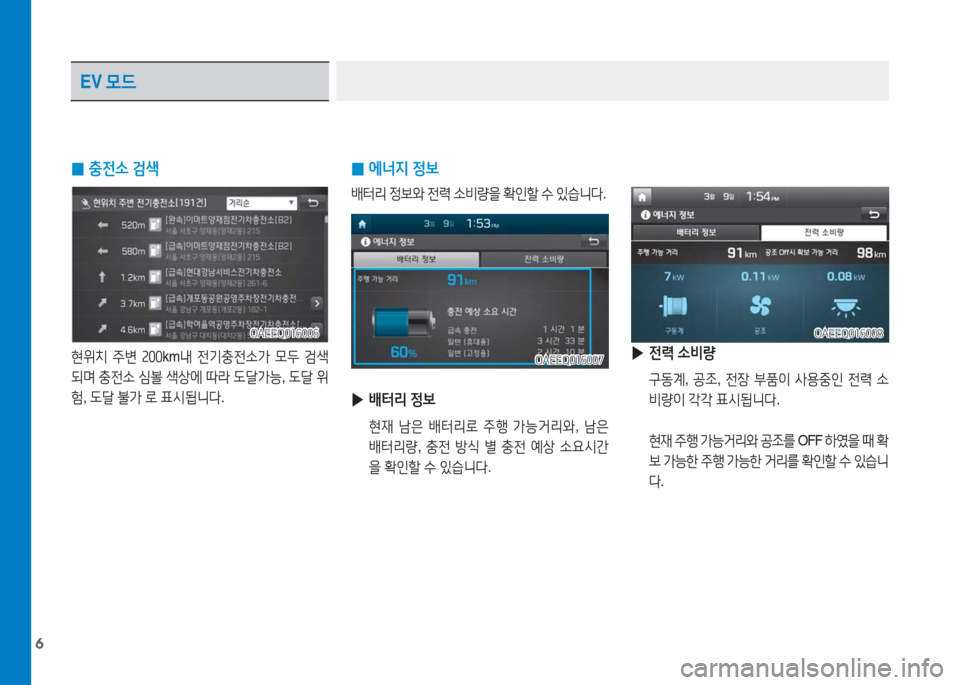

0충전소 검색
현위치 주변 200km내 전기충전소가 모두 검색
되며 충전소 심볼 색상에 따라 도달가능, 도달 위
험, 도달 불가 로 표시됩니다.
0에너지 정보
배터리 정보와 전력 소비량을 확인할 수 있습니다.
▶배터리 정보
현재 남은 배터리로 주행 가능거리와, 남은
배터리량, 충전 방식 별 충전 예상 소요시간
을 확인할 수 있습니다.
▶전력 소비량
구동계, 공조, 전장 부품이 사용중인 전력 소
비량이 각각 표시됩니다.
현재 주행 가능거리와 공조를 OFF 하였을 때 확
보 가능한 주행 가능한 거리를 확인할 수 있습니
다.
EV 모드
OAEEQ016006OAEEQ016006
OAEEQ016007OAEEQ016007
OAEEQ016008OAEEQ016008

7

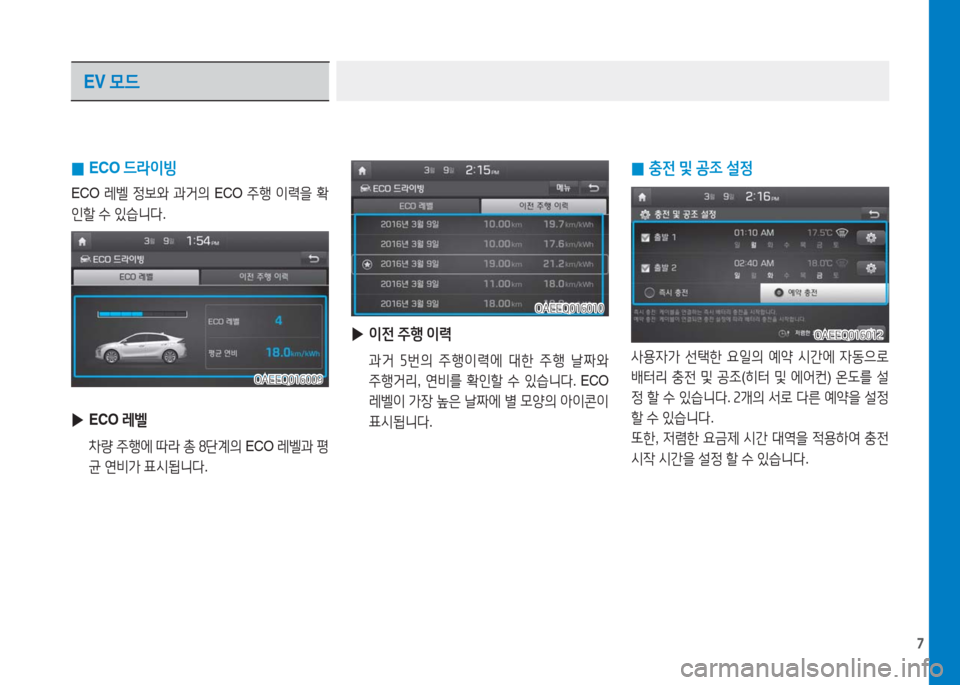

0ECO 드라이빙
ECO 레벨 정보와 과거의 ECO 주행 이력을 확
인할 수 있습니다.
▶ECO 레벨
차량 주행에 따라 총 8단계의 ECO 레벨과 평
균 연비가 표시됩니다.
0충전 및 공조 설정
사용자가 선택한 요일의 예약 시간에 자동으로
배터리 충전 및 공조(히터 및 에어컨) 온도를 설
정 할 수 있습니다. 2개의 서로 다른 예약을 설정
할 수 있습니다.
또한, 저렴한 요금제 시간 대역을 적용하여 충전
시작 시간을 설정 할 수 있습니다.
▶이전 주행 이력
과거 5번의 주행이력에 대한 주행 날짜와
주행거리, 연비를 확인할 수 있습니다. E C O
레벨이 가장 높은 날짜에 별 모양의 아이콘이
표시됩니다.
EV 모드
OAEEQ016009OAEEQ016009
OAEEQ016010OAEEQ016010
OAEEQ016012OAEEQ016012

8

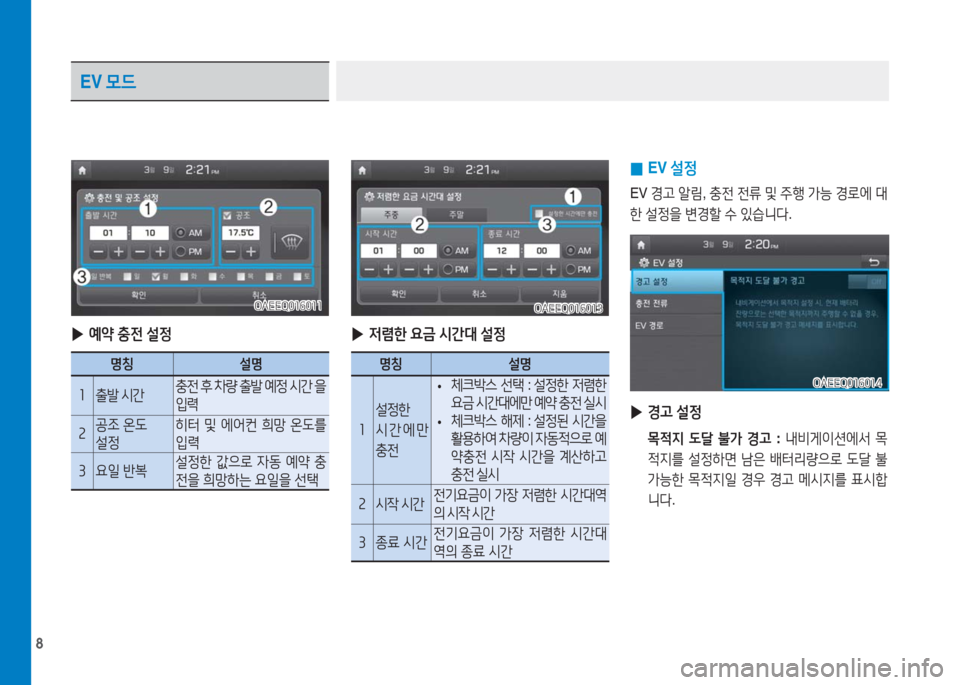

▶예약 충전 설정 ▶저렴한 요금 시간대 설정
명칭 설명
1출발 시간충전 후 차량 출발 예정 시간 을
입력
2공조 온도
설정
히터 및 에어컨 희망 온도를
입력
3요일 반복설정한 값으로 자동 예약 충
전을 희망하는 요일을 선택
명칭 설명
1
설정한
시간에만
충전
•체크박스 선택 : 설정한 저렴한
요금 시간대에만 예약 충전 실시
•체크박스 해제 : 설정된 시간을
활용하여 차량이 자동적으로 예
약충전 시작 시간을 계산하고
충전 실시
2시작 시간전기요금이 가장 저렴한 시간대역
의 시작 시간
3종료 시간전기요금이 가장 저렴한 시간대
역의 종료 시간
EV 모드
0EV 설정
EV 경고 알림, 충전 전류 및 주행 가능 경로에 대
한 설정을 변경할 수 있습니다.
▶경고 설정
목적지 도달 불가 경고 : 내비게이션에서 목
적지를 설정하면 남은 배터리량으로 도달 불
가능한 목적지일 경우 경고 메시지를 표시합
니다.
OAEEQ016011OAEEQ016011OAEEQ016013OAEEQ016013
OAEEQ016014OAEEQ016014

9
EV 모드

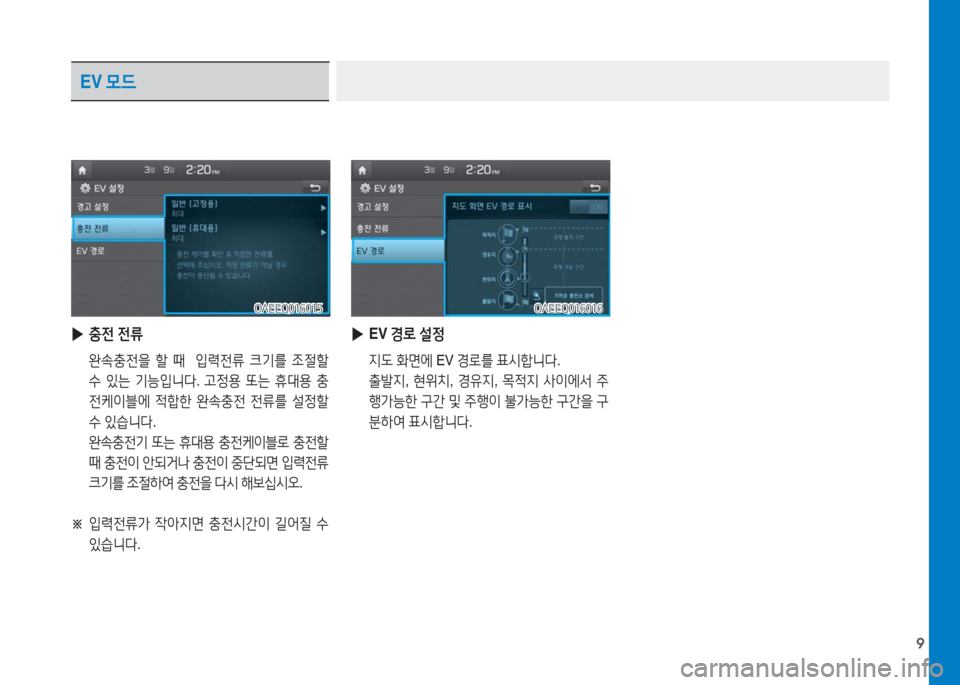

▶충전 전류
완속충전을 할 때 입력전류 크기를 조절할
수 있는 기능입니다. 고정용 또는 휴대용 충
전케이블에 적합한 완속충전 전류를 설정할
수 있습니다.
완속충전기 또는 휴대용 충전케이블로 충전할
때 충전이 안되거나 충전이 중단되면 입력전류
크기를 조절하여 충전을 다시 해보십시오.
※ 입력전류가 작아지면 충전시간이 길어질 수
있습니다.
▶EV 경로 설정
지도 화면에 EV 경로를 표시합니다.
출발지, 현위치, 경유지, 목적지 사이에서 주
행가능한 구간 및 주행이 불가능한 구간을 구
분하여 표시합니다.
OAEEQ016015OAEEQ016015OAEEQ016016OAEEQ016016

10

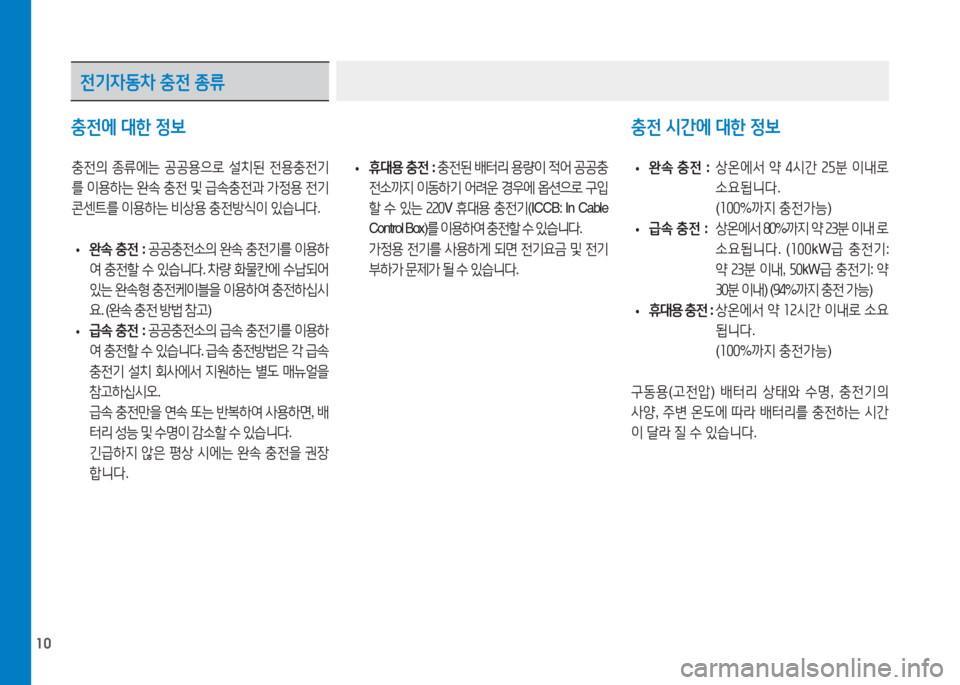

충전에 대한 정보 충전 시간에 대한 정보
•완속 충전 : 상온에서 약 4시간 25분 이내로
소요됩니다.
(100%까지 충전가능)
•급속 충전 : 상온에서 80%까지 약 23분 이내 로
소요됩니다. (100kW급 충전기:
약 23분 이내, 50kW급 충전기: 약
30분 이내) (94%까지 충전 가능)
•휴대용 충전 : 상온에서 약 12시간 이내로 소요
됩니다.
(100%까지 충전가능)
구동용(고전압) 배터리 상태와 수명, 충전기의
사양, 주변 온도에 따라 배터리를 충전하는 시간
이 달라 질 수 있습니다.
•휴대용 충전 : 충전된 배터리 용량이 적어 공공충
전소까지 이동하기 어려운 경우에 옵션으로 구입
할 수 있는 220V 휴대용 충전기(ICCB: In Cable
Control Box)를 이용하여 충전할 수 있습니다.
가정용 전기를 사용하게 되면 전기요금 및 전기
부하가 문제가 될 수 있습니다.
충전의 종류에는 공공용으로 설치된 전용충전기
를 이용하는 완속 충전 및 급속충전과 가정용 전기
콘센트를 이용하는 비상용 충전방식이 있습니다.
•완속 충전 : 공공충전소의 완속 충전기를 이용하
여 충전할 수 있습니다. 차량 화물칸에 수납되어
있는 완속형 충전케이블을 이용하여 충전하십시
요. (완속 충전 방법 참고)
•급속 충전 : 공공충전소의 급속 충전기를 이용하
여 충전할 수 있습니다. 급속 충전방법은 각 급속
충전기 설치 회사에서 지원하는 별도 매뉴얼을
참고하십시오.
급속 충전만을 연속 또는 반복하여 사용하면, 배
터리 성능 및 수명이 감소할 수 있습니다.
긴급하지 않은 평상 시에는 완속 충전을 권장
합니다.
전기자동차 충전 종류

11

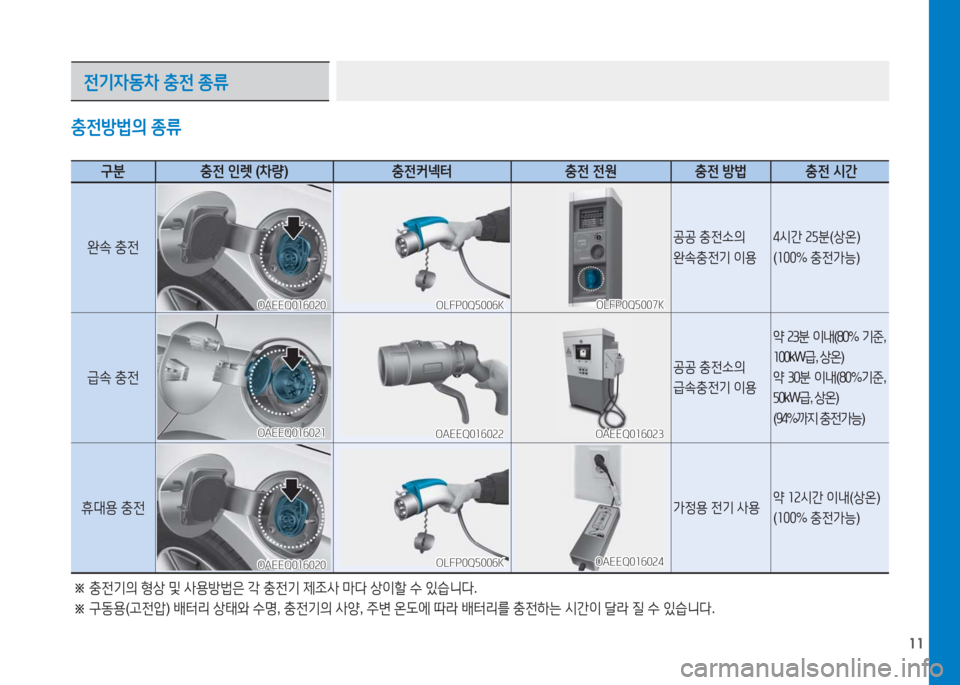

충전방법의 종류
구분 충전 인렛 (차량)충전커넥터 충전 전원 충전 방법 충전 시간
완속 충전공공 충전소의
완속충전기 이용
4시간 25분(상온)
(100% 충전가능)
급속 충전공공 충전소의
급속충전기 이용
약 23분 이내(80% 기준,
100kW급, 상온)
약 30분 이내(80%기준,
50kW급, 상온)
(94%까지 충전가능)
휴대용 충전가정용 전기 사용약 12시간 이내(상온)
(100% 충전가능)
전기자동차 충전 종류
OLFP0Q5006KOLFP0Q5006KOAEEQ016020OAEEQ016020
OAEEQ016021OAEEQ016021
OAEEQ016020OAEEQ016020OLFP0Q5006KOLFP0Q5006K
OAEEQ016022OAEEQ016022OAEEQ016023OAEEQ016023
OLFP0Q5007KOLFP0Q5007K
OAEEQ016024OAEEQ016024
※ 충전기의 형상 및 사용방법은 각 충전기 제조사 마다 상이할 수 있습니다.
※ 구동용(고전압) 배터리 상태와 수명, 충전기의 사양, 주변 온도에 따라 배터리를 충전하는 시간이 달라 질 수 있습니다.

12

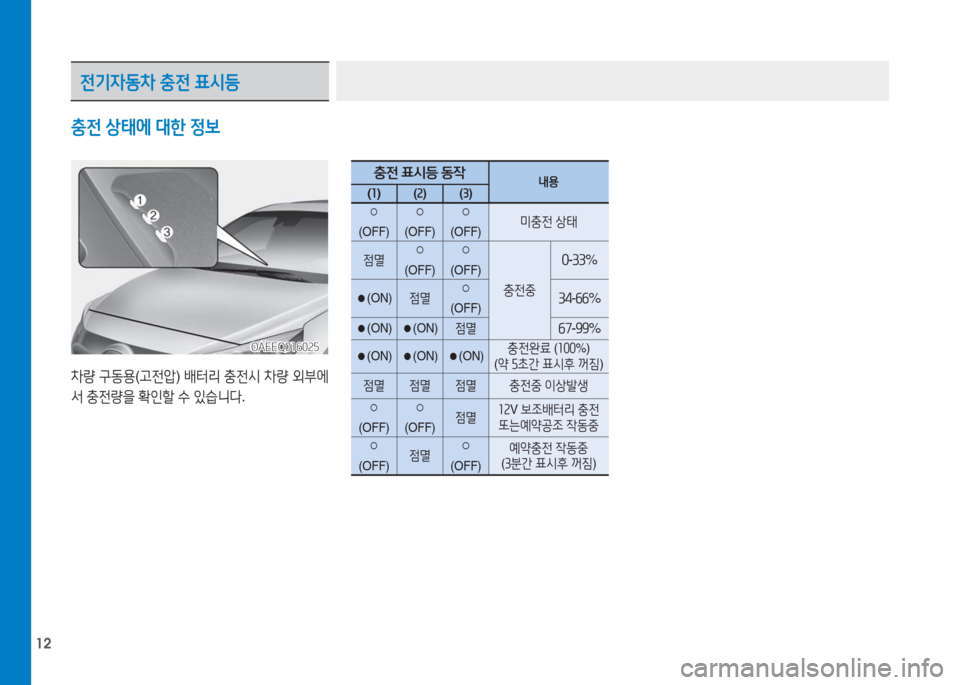

충전 상태에 대한 정보
차량 구동용(고전압) 배터리 충전시 차량 외부에
서 충전량을 확인할 수 있습니다.
충전 표시등 동작내용(1)(2)(3)
○
(OFF)
○
(OFF)
○
(OFF)미충전 상태
점멸○
(OFF)
○
(OFF)
충전중
0-33%
●(ON)점멸○
(OFF)34-66%
●(ON)●(ON)점멸67-99%
●(ON)●(ON)●(ON)충전완료 (100%)
(약 5초간 표시후 꺼짐)
점멸 점멸 점멸 충전중 이상발생
○
(OFF)
○
(OFF)점멸12V 보조배터리 충전
또는예약공조 작동중
○
(OFF)점멸○
(OFF)
예약충전 작동중
(3분간 표시후 꺼짐)
전기자동차 충전 표시등
OAEEQ016025OAEEQ016025
