2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

49
전기자동차 기타 주의 사항 서비스 플러그
•차량 사고 등으로 도장을 하고 고온 열처리를
할 경우 구동용(고전압) 배터리의 성능이 저
하될 수 있습니다.
고온 열처리가 필요할 경우에는 자사 직영
서비스 센터나 전기차 지정 서비스 협력사에
문의 바랍니다.
•모터룸 내부 청소 시 고압 세차나 물 세척을
하지 마십시오. 고전압 누전에 의한 감전을
일으킬 수 있고, 부품손상 등 차량의 전기 계
통의 이상을 초래하여 차량의 문제가 발생할
수 있습니다.
•비 순정부품을 사용하거나 임의 개조 장착을
하지 마십시오. 전기 동력 시스템의 손상을
줄 수 있습니다.
•뒷좌석 중앙 하단부에 구동용 배터리 냉각을
위한 공기 흡입구가 설치되어 있습니다. 우
산, 신발 등으로 공기 흡입구 통로가 막히지
않도록 주의하십시오. 공기 흡입구에 이물질
을 흘리거나 넣지 마십시오.
OAEE036004OAEE036004
전기자동차 안전 주의사항
OAEEQ016057OAEEQ016057
주 의
화물칸 안에 위치한 서비스 플러그는 절대
로 만지지 마십시오. 서비스플러그는 차량
을 수리할 경우 자사 직영 서비스 센터나 전
기차 지정 블루핸즈에서 배터리 고전압을
차단하기 위한 장치입니다. 함부로 취급할
경우 감전 등 위험할 수 있습니다.

사람이 다치거나 사망의
우려가 있는 경우의 경고
표시입니다.
경 고 주 의
차량이 고장나거나 손상될
우려가 있는 경우의 주의
표시입니다.

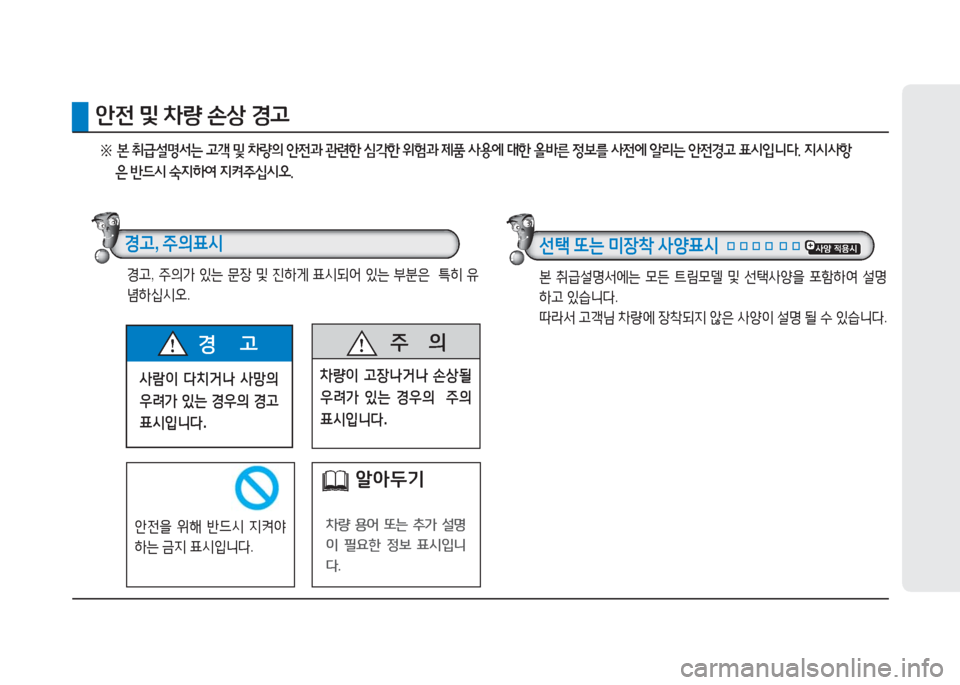

※ 본 취급설명서는 고객 및 차량의 안전과 관련한 심각한 위험과 제품 사용에 대한 올바른 정보를 사전에 알리는 안전경고 표시입니다. 지시사항
은 반드시 숙지하여 지켜주십시오.
경고, 주의표시
경고, 주의가 있는 문장 및 진하게 표시되어 있는 부분은 특히 유
념하십시오.
선택 또는 미장착 사양표시 □□□□ □□
본 취급설명서에는 모든 트림모델 및 선택사양을 포함하여 설명
하고 있습니다.
따라서 고객님 차량에 장착되지 않은 사양이 설명 될 수 있습니다.
차량 용어 또는 추가 설명
이 필요한 정보 표시입니
다.
알아두기
안전을 위해 반드시 지켜야
하는 금지 표시입니다.
안전 및 차량 손상 경고

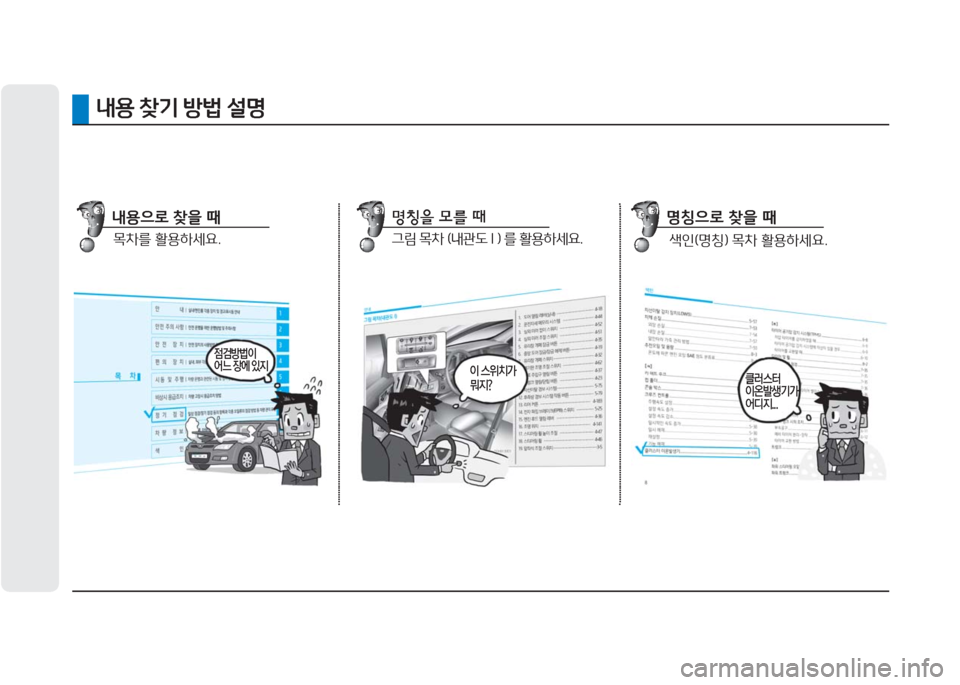

내용 찾기 방법 설명
점검방법이어느 장에 있지클러스터이온발생기가어디지...
이 스위치가뭐지?
목차를 활용하세요.
내용으로 찾을 때
그림 목차 (내관도 I ) 를 활용하세요.
명칭을 모를 때
색인(명칭) 목차 활용하세요.
명칭으로 찾을 때

제작결함 안내
자동차제작자등(부품제작자등) : 현대자동차(주)
주 소 : 서울특별시 서초구 헌릉로 12(양재동)
연락처 : 080-600-6000
제작결함 안내 (제50조 관련)
귀하의 자동차 또는 자동차부품에 잦은 고장 등의 문제로 교통사고를 유발할 수 있는 결함이 있다고 판단되면, 자기 및 다른 사람의 안전
을 위하여 즉시 현대자동차(주)와 제작결함조사를 시행하는 교통안전공단 자동차안전연구원에 연락하여 주시기 바랍니다.
교통안전공단 자동차안전연구원은 소비자 불만사항 등을 접수하여 분석한 후 해당 자동차 또는 자동차부품에 제작결함의 가능성이 있
다고 판단되는 경우 제작결함조사를 실시하여 해당 제작사에게 제작결함시정(recall) 등의 조치를 취할 것입니다.
교통안전공단 자동차안전연구원의 자동차 또는 자동차부품 결함 등 소비자 불만 접수창구는 다음과 같습니다.
•교통안전공단 자동차안전연구원
•전화 : 080-357-2500
•인터넷 홈페이지 : 제작결함정보전산망(www.car.go.kr)

사고기록장치 세부 안내문 (제30조의2제1항 관련)
이 자동차에는 사고기록장치가 장착되어 있습니다.
사고기록장치는 자동차의 충돌 등 사고 전후 일정시간 동안 자동차의 운행 정보 (주행속도, 제동페달, 가속페달 등의 작동 여부)를 저장
하고, 저장된 정보를 확인할 수 있는 기능을 하는 장치를 말합니다.
사고기록정보는 사고 상황을 좀 더 잘 이해하는데 도움이 됩니다.

1
2
3
4
5
6
7
8

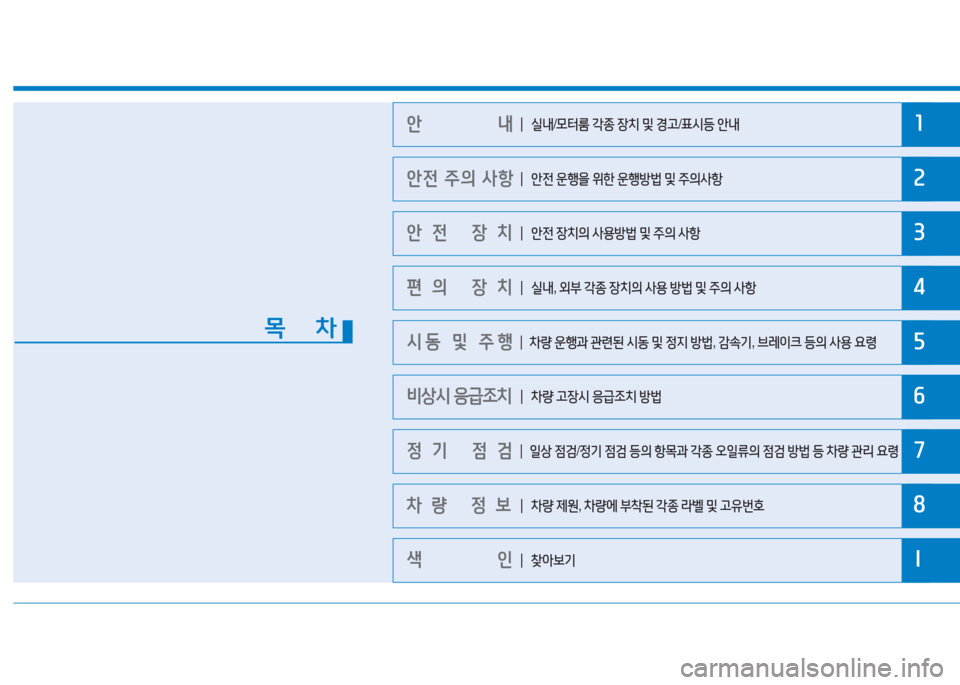

I
안 내
안전 주의 사항
안전 장치
편의 장치
시동 및 주행
비상시 응급조치
정기 점검
차량 정보
색 인
목 차
┃ 실내/모터룸 각종 장치 및 경고/표시등 안내
┃ 안전 운행을 위한 운행방법 및 주의사항
┃ 안전 장치의 사용방법 및 주의 사항
┃ 실내, 외부 각종 장치의 사용 방법 및 주의 사항
┃ 차량 운행과 관련된 시동 및 정지 방법, 감속기, 브레이크 등의 사용 요령
┃ 차량 고장시 응급조치 방법
┃ 일상 점검/정기 점검 등의 항목과 각종 오일류의 점검 방법 등 차량 관리 요령
┃ 차량 제원, 차량에 부착된 각종 라벨 및 고유번호
┃ 찾아보기

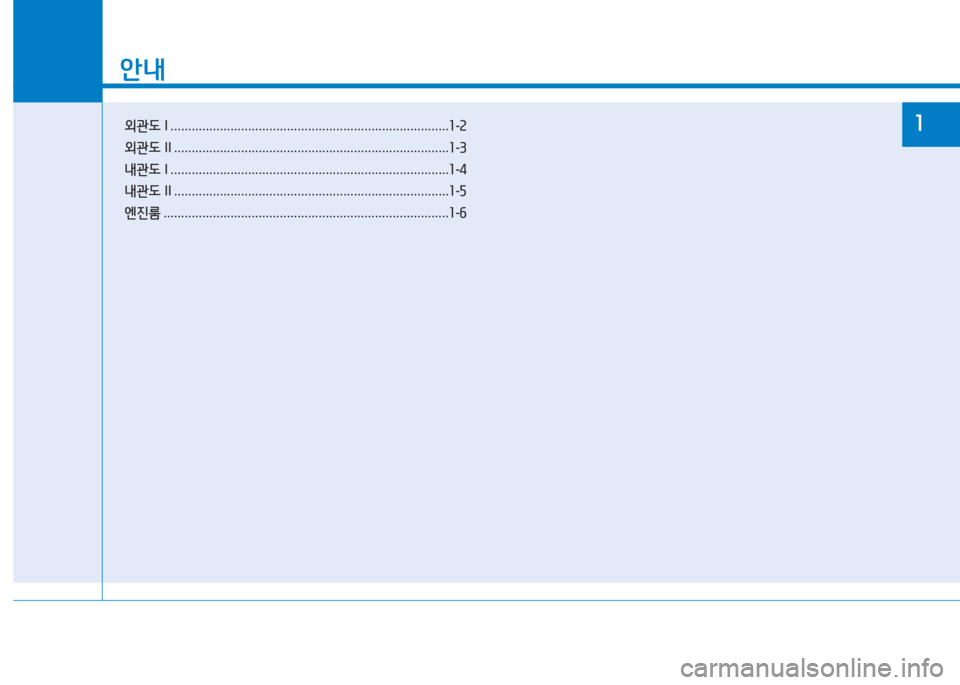

안내
외관도 I ...............................................................................1-2
외관도 II ..............................................................................1-3
내관도 I ...............................................................................1-4
내관도 II ..............................................................................1-5
엔진룸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-6
1

1-2
안내

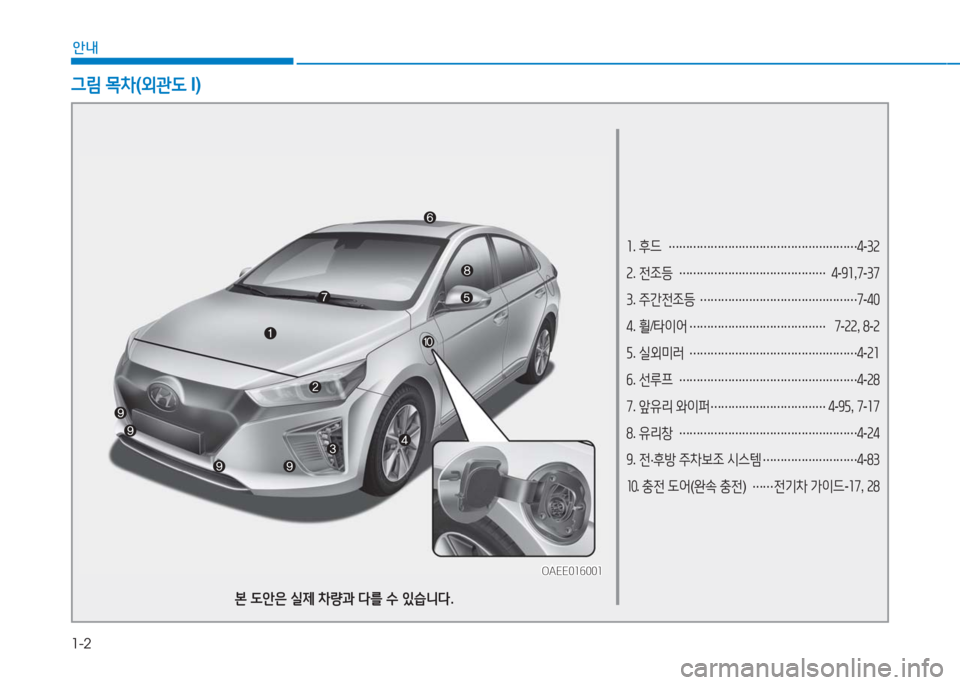

1. 후드 ………………………………………………4-32
2. 전조등 ……………………………………4-91,7-37
3. 주간전조등 ………………………………………7-40
4. 휠/타이어 …………………………………7-22, 8-2
5. 실외미러 …………………………………………4-21
6. 선루프 ……………………………………………4-28
7. 앞유리 와이퍼 ……………………………4-95, 7-17
8. 유리창 ……………………………………………4-24
9. 전·후방 주차보조 시스템 ………………………4-83
10. 충전 도어(완속 충전) ……전기차 가이드-17, 28
그림 목차(외관도 I)
OAEE016001OAEE016001
본 도안은 실제 차량과 다를 수 있습니다.
