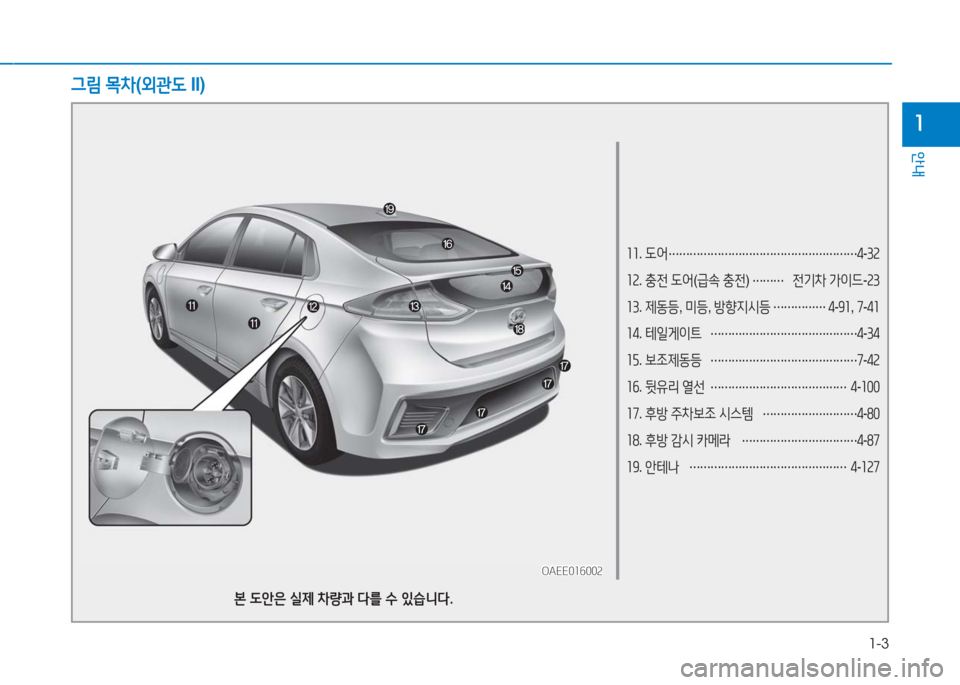

Page 57 of 879
1-3
안내
1
11. 도어 ………………………………………………4-32
12. 충전 도어(급속 충전) ………전기차 가이드-23
13. 제동등, 미등, 방향지시등 ……………4-91, 7-41
14. 테일게이트 ……………………………………4-34
15. 보조제동등 ……………………………………7-42
16. 뒷유리 열선 …………………………………4-100
17. 후방 주차보조 시스템 ………………………4-80
18. 후방 감시 카메라 ……………………………4-87
19. 안테나 ………………………………………4-127
그림 목차(외관도 II)
OAEE016002OAEE016002
본 도안은 실제 차량과 다를 수 있습니다.
Page 58 of 879
1-4
안내
1. 도어 열림 레버(실내) …………………………4-14
2. 실외 미러 접이 스위치 ………………………4-23
3. 실외 미러 조절 스위치 ………………………4-22
4. 유리창 개폐 잠금 버튼 ………………………4-27
5. 중앙 도어 잠금/잠금 해제 버튼 ……………4-15
6. 유리창 개폐 스위치 ……………………………4-24
7. 전조등 각도 조절 장치 ………………………4-89
8. 계기판 조명 조절 스위치 ……………………4-39
9. 후측방 경보 시스템 작동 버튼 ………………5-46
10. 주행 조향 보조 시스템(LKAS) ………………5-53
11. 차체자세제어(ESC) 작동 정지 버튼 ………5-29
12. 급속충전 도어 열림 버튼 ……………………4-36
13. AUTO/LOCK 모드 선택 버튼 …전기차 가이드-13
14. 예약충전 OFF 버튼……………전기차 가이드-14
15. 후드 열림 레버 …………………………………4-32
16. 스티어링 휠 높이 조절 ………………………4-18
17. 스티어링 휠 ……………………………………4-17
18. 좌석 ………………………………………………3-3
그림 목차(내관도 I)
OAEE016003OAEE016003
본 도안은 실제 차량과 다를 수 있습니다.
(스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.)

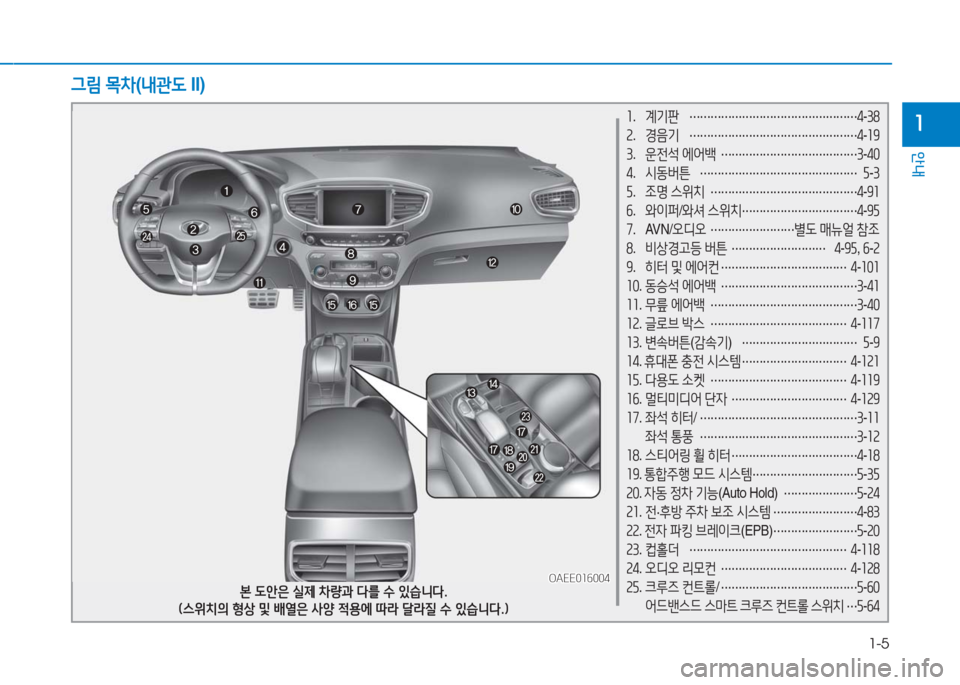

Page 59 of 879
1-5
안내
11. 계기판 …………………………………………4-38
2. 경음기 …………………………………………4-19
3. 운전석 에어백 …………………………………3-40
4. 시동버튼 ………………………………………5-3
5. 조명 스위치 ……………………………………4-91
6. 와이퍼/와셔 스위치 ……………………………4-95
7. AV N /오디오 ……………………별도 매뉴얼 참조
8. 비상경고등 버튼 ………………………4-95, 6-2
9. 히터 및 에어컨 ……………………………… 4-101
10. 동승석 에어백 …………………………………3-41
11. 무릎 에어백 ……………………………………3-40
12. 글로브 박스 …………………………………4-117
13. 변속버튼(감속기) ……………………………5-9
14. 휴대폰 충전 시스템 …………………………4-121
15. 다용도 소켓 …………………………………4-119
16. 멀티미디어 단자 ……………………………4-129
17. 좌석 히터/ ………………………………………3-11
좌석 통풍 ………………………………………3-12
18. 스티어링 휠 히터 ………………………………4-18
19. 통합주행 모드 시스템 …………………………5-35
20. 자동 정차 기능(Auto Hold) …………………5-24
21. 전·후방 주차 보조 시스템 ……………………4-83
22. 전자 파킹 브레이크(EPB) ……………………5-20
23. 컵홀더 ………………………………………4-118
24. 오디오 리모컨 ………………………………4-128
25. 크루즈 컨트롤/ …………………………………5-60
어드밴스드 스마트 크루즈 컨트롤 스위치 …5-64
그림 목차(내관도 II)
OAEE016004OAEE016004본 도안은 실제 차량과 다를 수 있습니다.
(스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.)

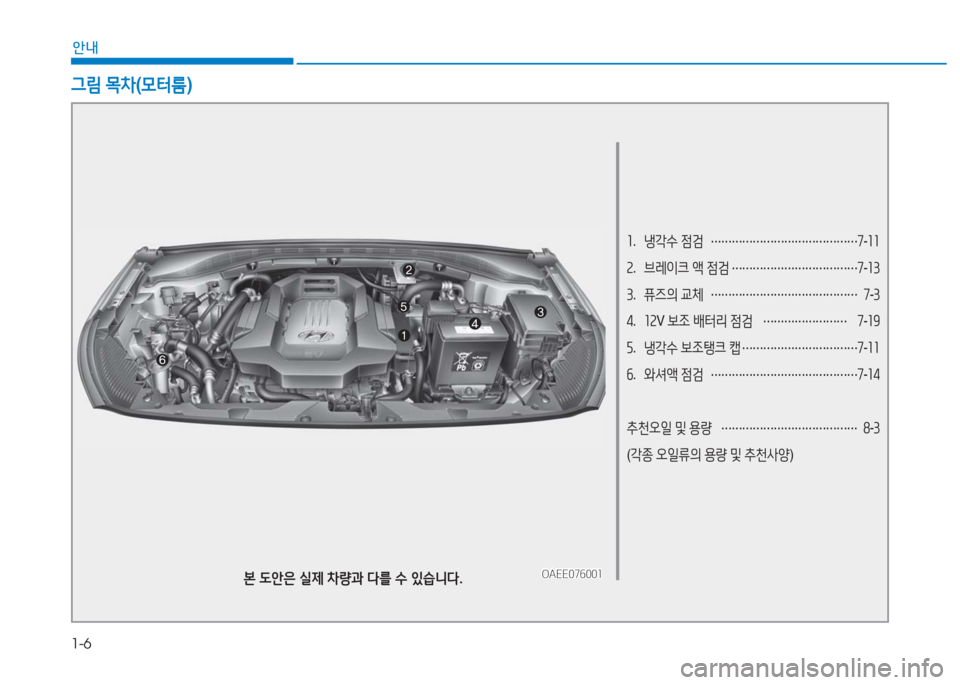

Page 60 of 879
1-6
안내
1. 냉각수 점검 ……………………………………7-11
2. 브레이크 액 점검 ………………………………7-13
3. 퓨즈의 교체 ……………………………………7-3
4. 12V 보조 배터리 점검 …………………… 7-19
5. 냉각수 보조탱크 캡 ……………………………7-11
6. 와셔액 점검 ……………………………………7-14
추천오일 및 용량 …………………………………8-3
(각종 오일류의 용량 및 추천사양)
그림 목차(모터룸)
본 도안은 실제 차량과 다를 수 있습니다.OAEE076001OAEE076001
Page 61 of 879

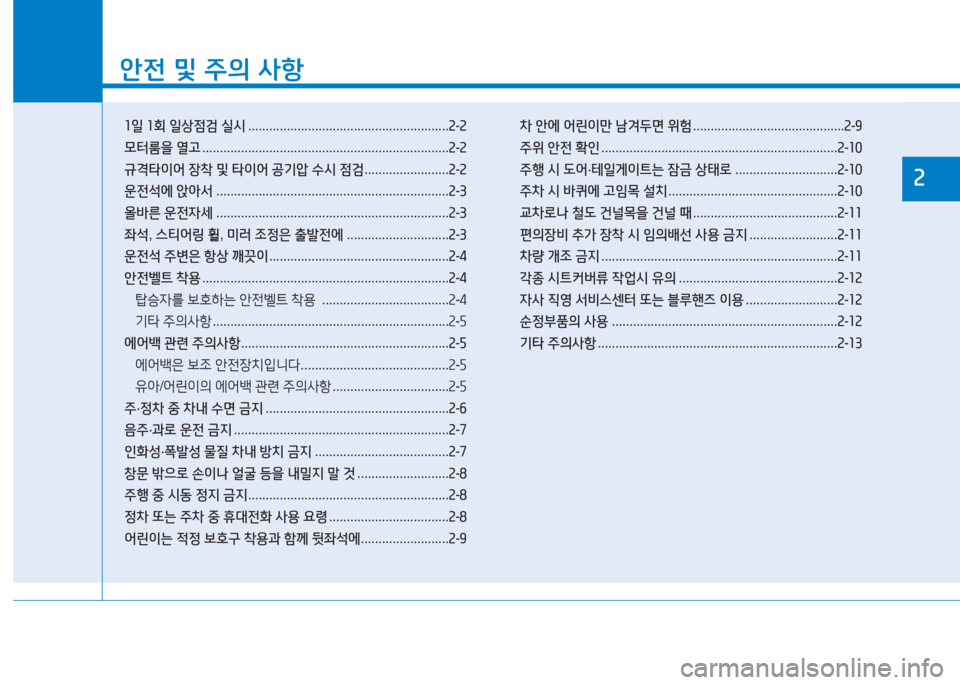

1
안전 및 주의 사항
1일 1회 일상점검 실시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
모터룸을 열고 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
규격타이어 장착 및 타이어 공기압 수시 점검 ........................2-2
운전석에 앉아서 ..................................................................2-3
올바른 운전자세 ..................................................................2-3
좌석, 스티어링 휠, 미러 조정은 출발전에 .............................2-3
운전석 주변은 항상 깨끗이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
안전벨트 착용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
탑승자를 보호하는 안전벨트 착용 ....................................2-4
기타 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
에어백 관련 주의사항 ...........................................................2-5
에어백은 보조 안전장치입니다. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
유아/어린이의 에어백 관련 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
주·정차 중 차내 수면 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
음주·과로 운전 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
인화성·폭발성 물질 차내 방치 금지 ......................................2-7
창문 밖으로 손이나 얼굴 등을 내밀지 말 것 . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
주행 중 시동 정지 금지 .........................................................2-8
정차 또는 주차 중 휴대전화 사용 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
어린이는 적정 보호구 착용과 함께 뒷좌석에 .........................2-9
차 안에 어린이만 남겨두면 위험 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9
주위 안전 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
주행 시 도어·테일게이트는 잠금 상태로 .............................2-10
주차 시 바퀴에 고임목 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
교차로나 철도 건널목을 건널 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11
편의장비 추가 장착 시 임의배선 사용 금지 . . . . . . . . . . . . . . . . . . . . . . . . .2-11
차량 개조 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11
각종 시트커버류 작업시 유의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
자사 직영 서비스센터 또는 블루핸즈 이용 . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
순정부품의 사용 ................................................................2-12
기타 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
2
Page 62 of 879
2-2
안전 및 주의 사항
1일 1회 일상점검 실시 모터룸을 열고
•1일 1회 운전 전 점검을 하십시오.
•차량 하부의 누유, 누수 등을 점검하십시오.
•모터룸을 열고 냉각수, 각종 오일의 이상 유·
무를 확인하십시오.
•일상 점검은 7장, 「일상 점검 항목」 내용을 참
고하여 점검하십시오.
•차량 외관의 이상 유무를 확인하십시오.
•브레이크 액 점검
브레이크 액 탱크 내의 브레이크 액 양이 규
정범위 내에 있는지 확인하십시오.
브레이크 액이 부족하거나 급격히 감소되었
다면 자사직영 서비스센터 또는 블루핸즈에
서 점검을 받으십시오.
•냉각수 누수 점검
라디에이터와 호스에서 냉각수가 새지 않는
지 점검하십시오.
•냉각수량 점검
전기 동력 장치가 차가울 때 냉각수 보조탱크
의 냉각수양이 최대선과 최소선 사이에 있는
지 점검하시고 부족하면 부동액과 물을 혼합
하여 보충하십시오.
•타이어는 본 차량에 적합한 규격의 타이어를
사용하시고, 바닥면과의 접지상태 확인 및 적
정 공기압을 유지하십시오.
•항상 적정 타이어 공기압을 유지하십시오.
•타이어 공기압 부족 및 고속 주행시 스탠딩
웨이브 현상으로 타이어가 순간적으로 터지
게 되면 차량 전복 등의 위험이 있으므로 장
거리 및 고속 주행 전에 반드시 공기압을 점
검·보충 하십시오.
알아두기
스탠딩 웨이브(Standing Wave) 현상 이란?
일반적으로 주행 시 타이어는 압착되었다
가 회복되는 것이 반복되는데, 공기압이 부
족한 상태로 고속 주행을 하게 되면 압착이
많이 되고 회복이 미처 덜 된 상태에서 다
시 노면과 타이어가 닿게 됩니다. 이 현상
이 계속되면 반복되는 변형으로 타이어가
단시간에 파열됩니다.
규격타이어 장착 및 타이어 공기압 수시 점검
Page 63 of 879
2-3
안전 및 주의 사항
2
•계기판 점검
계기판 각종 정보의 이상 유·무 및 구동용 (고
전압) 배터리 충전량이 적정한지 점검합니다.
•페달류 점검
페달을 가볍게 밟아서 평상시 사용 때 보다
간극이 초과하거나 줄어들면 즉시 자사 직영
서비스센터 또는 블루핸즈에서 점검 및수리
를 받으십시오.
운전석에 앉아서올바른 운전자세
1JBA10031JBA1003
올바른 운전자세가 되도록 운전석과 스티어링
휠을 조절하십시오.
바람직한 운전자세는 좌석에 깊숙히 앉아 브레
이크 페달을 끝까지 밟았을 때 무릎이 약간 굽혀
지고, 손목이 스티어링 휠의 가장 먼 곳에 닿아야
합니다. 또한, 헤드레스트의 높이가 조절되는 차
량인 경우는 운전자의 귀 상단이 헤드레스트 중
심에 올 수 있도록 헤드레스트를 조절하십시오.
좌석, 스티어링 휠, 미러 조정은 출발전에
•좌석, 스티어링 휠, 미러는 출발 전에 조절하
시고 주행 시는 절대로 조작하지 마십시오.
•내·외측의 미러를 조정하여, 충분한 시야를
확보하십시오.
•높이를 조절할 수 있는 스티어링 휠은 반드시
주행 전에 신체에 알맞게 조절하십시오.
•모든 게이지 및 경고등을 확인하십시오.
•주차 브레이크를 해제하고 브레이크 경고등
이 꺼지는지 확인하십시오.
•차 주위에 사람이나 물체 등이 없는지 확인하
십시오.
•운전할 때 하이힐 등 운전하기 불편한
신발을 신지 마십시오. 가속 페달, 브레
이크 페달 등의 조작능력이 저하되어 사
고의 원인이 됩니다.
•주차 브레이크를 풀 때에는 차량이 움직
일 수 있으므로 반드시 브레이크 페달
을 확실히 밟으십시오.
경 고
Page 64 of 879
2-4
안전 및 주의 사항
0 탑승자를 보호하는 안전벨트 착용
모든 좌석의 탑승자들은 가까운 거리라도 주행
전에 반드시 안전벨트를 착용하십시오.
1. 탑승자가 기대거나 구부리지 않고 좌석에 깊
게 걸쳐 앉아, 등을 등받이에 기대어 똑바로
앉은 상태여야 합니다.
2. 안전벨트의 어깨띠 부분은 가슴 부위를 지나
도록 해야 합니다.
3. 안전벨트가 꼬이거나 짓눌린 상태에서 주행
하지 마십시오.
4. 안전벨트의 골반띠 부분이 부드럽게 골반 부
분을 지나도록 해야 합니다.
5. 안전벨트를 버클에 ‘찰칵’ 소리가 날 때까지
확실하게 밀어 넣으십시오.
탑승자 전원 안전벨트를 착용하십시오.
• 3점식 안전벨트를 착용할 수 없는 어린이의
경우는 안전벨트를 직접 사용하지 말고 뒷좌
석에 어린이 전용 보조시트에 앉히십시오.
•주행 중 어린이를 무릎에 앉히거나 팔로 안고
있지 마십시오. 경미한 충돌 사고라 할지라도
어린이를 놓칠 수 있습니다.
• 임신 중의 여성이나 환자는 급정차, 충돌 사
고 등의 경우 복부 등에 강한 힘을 받을 수 있
으므로 의사와 상의하여 사용하십시오.
1O-BELT021O-BELT02
안전벨트 착용운전석 주변은 항상 깨끗이
•운전석 주변은 항상 깨끗하게 유지하십시오.
빈 깡통 등이 페달 밑으로 굴러 들어갈 경우 페
달 조작이 불가능하게 되어 매우 위험합니다.
•바닥 매트는 페달의 움직임을 방해하지 않는
것으로 너무 두껍지 않으면서 바닥에 고정되
는 제품이어야 합니다.
•실내에는 화물을 좌석높이 이상으로 적재하
지 마십시오.
ODH023003ODH023003O-BELT03-1O-BELT03-1
