2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

4-43
편의 장치
4
0급속 충전 도어 닫는 방법
1. 충전인렛 커버를 확실하게 닫으십시오.
2. 충전 도어를 확실하게 닫으십시오.
차량 충전 및 충전 시 주의사항에 대한 자세한 내
용은 전기차 활용 가이드의 「전기자동차 충전」을
참고하십시오.

OAEE046023OAEE046023
0 비상시 차량 충전 도어 잠금 해제 장치
배터리의 방전 및 차량의 전기 배선 이상으로 인
해 차량 충전 도어 커버가 열리지 않는 경우, 테
일게이트를 열고 비상용 고리를 화살표 방향으
로 가볍게 당기면 충전 도어가 열립니다.
OAEE046010OAEE046010

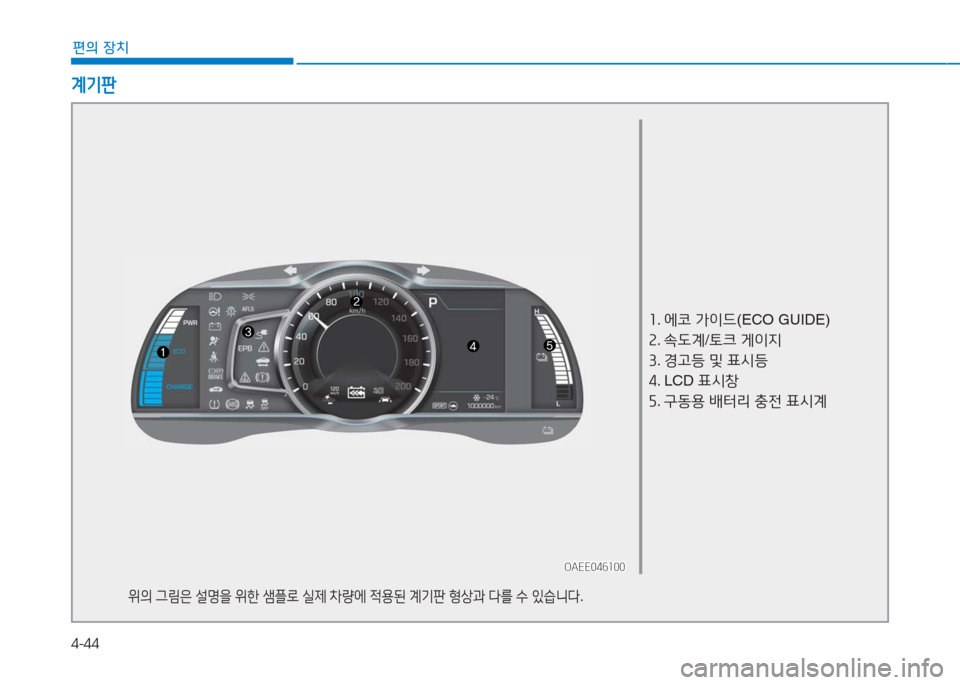

4-44
편의 장치
계기판
OAEE046100OAEE046100
1. 에코 가이드(ECO GUIDE)
2. 속도계/토크 게이지
3. 경고등 및 표시등
4. LCD 표시창
5. 구동용 배터리 충전 표시계
위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.

4-45
편의 장치
4
0계측기
▶속도계
차량의 주행 속도를 나타냅니다.
통합주행 모드 시스템에서 NORMAL/ECO/
SPORT 모드 선택에 따라 속도계 표시 방법이
달라집니다.
0계기판 조명 밝기 조절
조명 스위치 미등 이상 또는 시동 「ON」 이상에
서 계기판 조명 밝기 조절 스위치를 위쪽 또는 아
래 쪽으로 눌러 계기판 조명의 밝기를 조절할 수
있습니다.
각종 스위치 표시등 및 멀티미디어 디스플레이
조명 밝기도 함께 조절 됩니다.
스위치를 길게 누를 경우, 연속적으로 밝기가 변
경됩니다.
OAE046103OAE046103
OAE046102OAE046102
OAEE046412OAEE046412
00SPORT(스포츠) 이외 모드 선택 SPORT(스포츠) 이외 모드 선택 00A타입A타입
00B타입B타입
00 SPORT(스포츠) 모드 선택 SPORT(스포츠) 모드 선택
알아두기
속도계 표시 정보
계기판 속도계와 내비게이션(옵션 장착 및
별도 구매품)에서 표시하는 속도는 차이가
발생할 수 있습니다.
주 의
어린이 보호구역과 같은 속도 제한 구역을
운전 할 때는 제한 속도(30km/h) 이하로 주
행하십시오.

4-46
편의 장치
OAEE046144OAEE046144OAEQ046008OAEQ046008
▶구동용 배터리 충전량 표시계
• 구동용 배터리 충전 상태를 나타냅니다.
표시계에서 L(Low) 위치는 구동용 배터리
잔량이 부족하여 충전이 필요한 상태이며,
H(High) 위치는 구동용 배터리 완전 충전
상태를 표시합니다.
•고속도로나 자동차 전용도로를 주행할 경
우는 주행전에 구동용 배터리 충전이 충분
한지 미리 확인하십시오.
▶에코 가이드(ECO GUIDE)
모터 소비 전력 및 회생 제동 브레이크의 전
기에너지의 충전, 방전 상태를 알려줍니다.
• POWER : 가속, 오르막 길 주행 시 모터 소비
전력을 표시합니다. 전기 에너지가 많이 소모
될 수록 눈금이 올라갑니다.
•ECO GUIDE : 일반적인 주행의 소비전력을
표시합니다.
•CHARGE : 감속, 내리막길 주행 시 회생제동
을 통한 배터리의 충전 상태를 표시합니다.
전기 에너지가 많이 충전될 수록 눈금이 아래
로 내려갑니다.
OAEE046102OAEE046102
1. 구동용 배터리 충전 표시계 눈금이 2~3개
정도 일때 배터리 잔량 경고등이 켜집니다.
2. 경고등이 켜진 이후에 주행 가능한 거리는
약 20~30km 정도입니다(주행 속도, 냉난
방 사용, 날씨, 운전 습관 등 사용 환경에
따라 달라짐). 충전이 필요합니다.
주 의
구동용 배터리 게이지가 1~2칸 남은 상태
에서 일정 구간 주행 후에는, 차량이 일정
차속 이하로 제한됩니다. 이후에는 시동이
꺼지게 되니, 즉시 가까운 충전소로 이동 후
충전하십시오.

4-47
편의 장치
4
0외기 온도
계기판에 차량 외부의 온도를 표시합니다. 표
시범위는 -40℃∼60℃ 입니다.
•주행 중 운전자의 혼란을 방지하기 위하
여 외기 온도 표시 장치는 일반 온도계처
럼 즉시 변환되지 않을 수 있습니다.
•온도 표시를 전환하고자 할 때는 아래와
같이 하시기 바랍니다.
계기판과 공조장치의 온도 단위가 동시에
변경됩니다. (℃ ↔ ℉)
- 계기판 메뉴설정 내 사용자 설정
: 부가 기능 밑에 있는 “온도 단위” 항목
에서 전환할 수 있습니다.
- 히터 및 에어컨 스위치
: 에어컨의 「OFF」 버튼과 「AUTO」 버튼
을 동시에 3초 동안 누르고 있으면 온
도 단위가 전환됩니다.OAEE046145OAEE046145
0변속 위치 표시등
변속버튼을 눌러 변속 위치를 선택하면 선택된
해당 변속 위치를 표시합니다.
OAEE046103OAEE046103

4-48
편의 장치
▶기어 변속 알림
P/R/N/D 단으로 변경할 때 약 2초 동안 기어
변속을 별도 팝업 화면으로 알려줍니다.
사용자 설정에서 기어 변속 알림을 ON/OFF
할 수 있습니다.
▶적산거리계 (ODO)
•주행한 총 거리를 km 단위로 나타냅니다.
•트립 컴퓨터 모드 전환에 관계없이 적산
거리계를 항상 표시합니다.
•차량 출고 시 적산거리계가 90km 미만은
정상입니다.
OAEE046104OAEE046104OAEE046146OAEE046146
0주행가능거리
※ 통합주행 모드 시스템에서 NORMAL/ECO/
SPORT 모드 선택에 따라 주행가능거리 표
시 방법이 달라집니다.
OAEE046142OAEE046142
OAEE046141OAEE046141
00NORMAL/ECO 모드 선택NORMAL/ECO 모드 선택
00SPORT 모드 선택SPORT 모드 선택

4-49
편의 장치
4
주 의
•트립컴퓨터는 주행 상황에 대한 보조 정
보를 제공하는 장치이므로 주행가능거
리는 주행 상태에 따라 변화하기 때문에
공인된 값이나 실제 주행 거리와 차이가
날 수 있습니다.
•주행가능거리는 변동 연비에 따라 연산
처리되므로 운전자의 운전 성향, 오르막
길, 내리막길 등 도로조건, 가속이나 감
속 등 차량속도에 의해 주행가능거리 표
시값은 변동됩니다.
▶주행경로 설정이 없을 때
•주행가능거리는 구동용 배터리 충전양, 날씨,
온도, 배터리 수명, 지형, 운전 방식 등 많은
요인에 의해 달라질 수 있습니다.
•차량 사용연한에 따라 구동용 배터리 자연 열
화가 발생하며 이에 의한 주행거리 감소가 발
생합니다.
•평균적으로 약 191km 주행 가능하며 주행 속
도, 냉·난방 사용 등 주행거리에 영향을 주는 다
양한 조건 하에서 130~290km 범위의 거리를
주행할 수 있습니다. 특히, 겨울철 난방 사용이
나 고속 주행하면 구동용 배터리의 전력 소모
가 커져 주행거리가 짧아질 수 있으며 주행가
능거리 표시가 급격히 감소할 수 있습니다.
“---” 표시 이후에는 약 3~8km 주행 가능합니
다(주행 속도, 냉난방 사용, 날씨, 운전습관
등 사용 환경에 따라 달라짐).
•충전 완료 후 계기판에 표시되는 주행가능거
리는 이전 주행 패턴에 따라 초기 주행가능거
리가 크게 변동될 수 있습니다. 이전 주행 패
턴이 고속 주행, 냉·난방 등 구동용 배터리 전
력 소모가 큰 경우 초기 주행가능거리 감소하
고 경제 운전으로 전력 소모가 적을 경우 초
기 주행가능거리가 증가합니다.
▶주행경로 설정이 있을 때
경로를 설정하게 되면 ‘경로반영중’ 문구가
계기판에 표시된 후 주행가능거리가 변화할
수 있습니다. 이는, 주행경로가 기존에 학습
된 주행 연비를 이용하는 반면, 경로를 설정
할 때는 경로 정보를 반영하여 연비를 예측하
기 때문입니다.
단, 실제 주행가능거리는 교통상황, 주행 차
속 등에 따라 변화할 수 있습니다.

4-50
편의 장치
▶서비스 경고등
시동을 「ON」 하면 경고등이 켜졌다가 3초 후
에 꺼집니다.
전기차 제어 시스템 관련한 센서의 고장이나
액츄에이터, 에어컨용 전동압축기 등에 이상
이 있을 때 켜집니다.
주행 중에 경고등이 켜지거나 시동 후 꺼지지
않는 경우 가까운 자사 직영 서비스센터나,
전기차 지정 블루핸즈에 점검, 정비를 의뢰하
십시오.
WAEE-200WAEE-200
0경고등 및 표시등
▶주행 가능 표시등
차량이 주행 가능한 상태를 나타내며 시동 후
주행 준비가 완료되면 켜집니다.
- 켜짐 : 정상 주행 가능 상태
- 꺼짐 : 정상 주행 불가능 상태, 고장 발생시
- 깜빡임 : 비상 운전 상태
표시등이 꺼지고, 깜빡일 경우 이상이 발생한
것이므로 가까운 자사 직영 서비스센터 또는
블루핸즈에서 점검 및 정비를 받으십시오.
WLFH-001WLFH-001
0회생제동 브레이크 단계 표시등
회생제동 브레이크 사용 중에 페들 쉬프트 레버
를 이용하여 0~3 단계까지 회생제동량을 선택하
면 설정 단계를 확인 할 수 있습니다.
자세한 내용은 5장 「페들 쉬프트(회생제동 컨트
롤)」을 참고하십시오.
OAEE056100OAEE056100
