2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

7-31
정기 점검
7
0모터룸 퓨즈/릴레이
잠금쇠를 누른 후 커버를 분리하십시오.
전조등이나 다른 전기장치가 작동하지 않고 실
내 퓨즈 또는 모터룸 퓨즈가 양호하면 메인 퓨즈
를 점검한 후 단선되었으면 교체하십시오.
OAEE076012OAEE076012 ▶퓨즈 스위치
실내 퓨즈박스에 위치한 퓨즈 스위치는 항상
「ON」 위치에 두십시요
「OFF」 로 위치시킬 경우 오디오, 시계와 같
은 시스템을 재설정해야 할 경우가 발생할 수
있으며, 리모컨 또는 스마트 키 작동이 제한
될 수 있습니다.
「OFF」에 위치할 경우 계기판에 주의 문구가
표시됩니다. (「4장, 「계기판」 의 「LCD 표시창
경고문」 을 참고하십시오.)
OAEE076011OAEE076011
주 의
•주행 상태에서는 퓨즈 스위치를 항상
「ON」 위치에 두십시오.
•차량을 장기간(1개월 이상) 주차시켜 놓
을 경우, 배터리의 자가 방전을 방지하
기 위하여 퓨즈 스위치를 「OFF」 에 두십
시오.
•1개월 이상의 장기간 주차시를 제외하
고, 과다한 퓨즈 스위치 조작에 의하여
스위치 접점이 마모될 수 있으므로 반복
적인 작동은 삼가하십시오.

7-32
정기 점검
모터룸 퓨즈 박스 커버를 닫을 시 락킹음
확인을 통해 커버 닫힘을 확인 하십시오.
모터룸 퓨즈 박스 커버가 정상체결 되지 않
으면 수분 유입으로 인한 전자장치의 비정
상 작동이 발생할 수 있습니다.
경 고
▶멀티퓨즈
멀티퓨즈가 볼트/너트로 고정되어 있을 경우
는 임의 분해/조립하지 마십시요. 불완전체결
및 잘못된 토크는 화재의 원인이 될 수 있으
므로, 자사 직영 서비스 센터 및 블루핸즈에
정비를 의뢰하십시오.
OAEE076013OAEE076013
▶블레이드 타입 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 엔
진룸 퓨즈 박스에 설치된 퓨즈 교체용 클립
(퓨즈 뽑개)으로 단선된 퓨즈를 제거하고 같
은 용량의 예비퓨즈를 손으로 단단히 꽂으십
시오. 예비 퓨즈는 모터룸 퓨즈박스에 일부
설치되어 있으나, 없을 경우에는 오디오 같이
차량 작동을 위해 반드시 필요치 않은 장치의
같은 용량 퓨즈를 사용하십시오.
OAEE076033OAEE076033

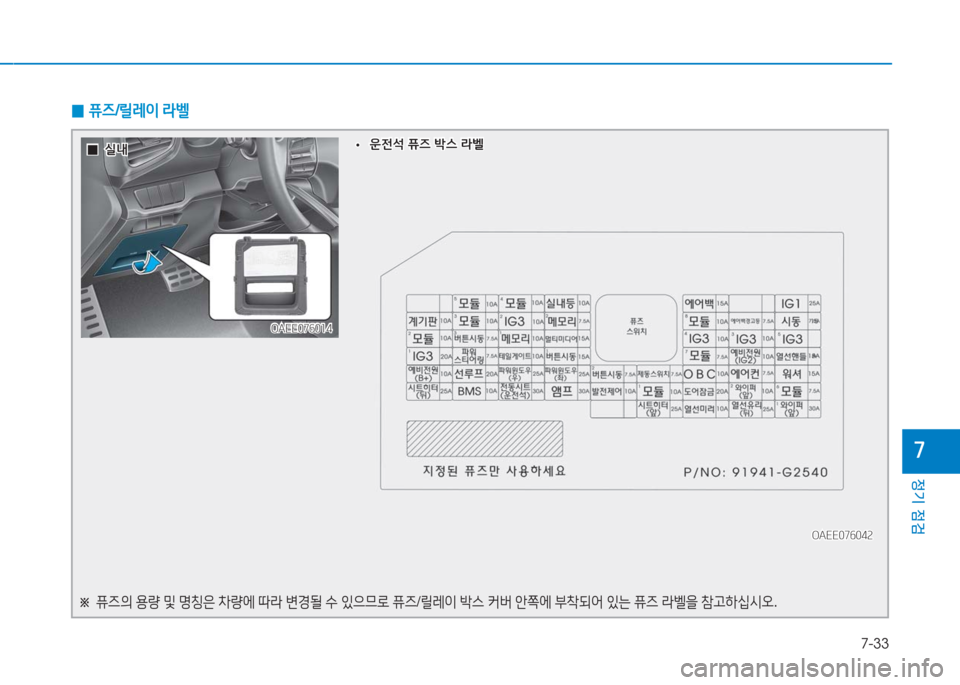

7-33
정기 점검
7
OAEE076014OAEE076014
OAEE076042OAEE076042
0퓨즈/릴레이 라벨
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참고하십시오.
00실내실내 ••운전석 퓨즈 박스 라벨운전석 퓨즈 박스 라벨

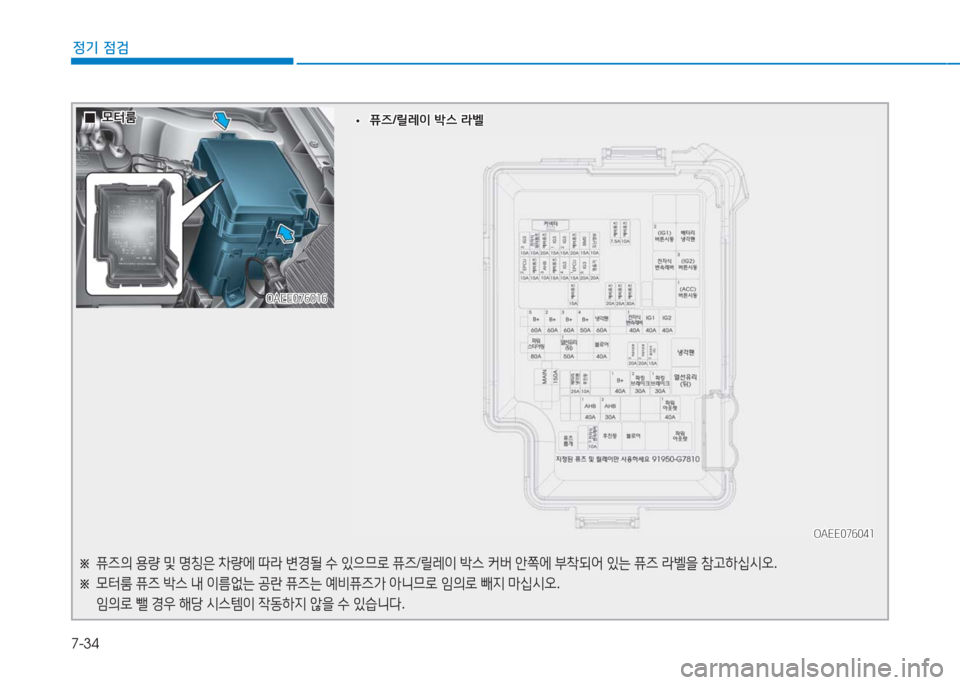

7-34
정기 점검
OAEE076016OAEE076016
OAEE076041OAEE076041
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참고하십시오.
※ 모터룸 퓨즈 박스 내 이름없는 공란 퓨즈는 예비퓨즈가 아니므로 임의로 빼지 마십시오.
임의로 뺄 경우 해당 시스템이 작동하지 않을 수 있습니다.
••퓨즈/릴레이 박스 라벨퓨즈/릴레이 박스 라벨 00모터룸모터룸

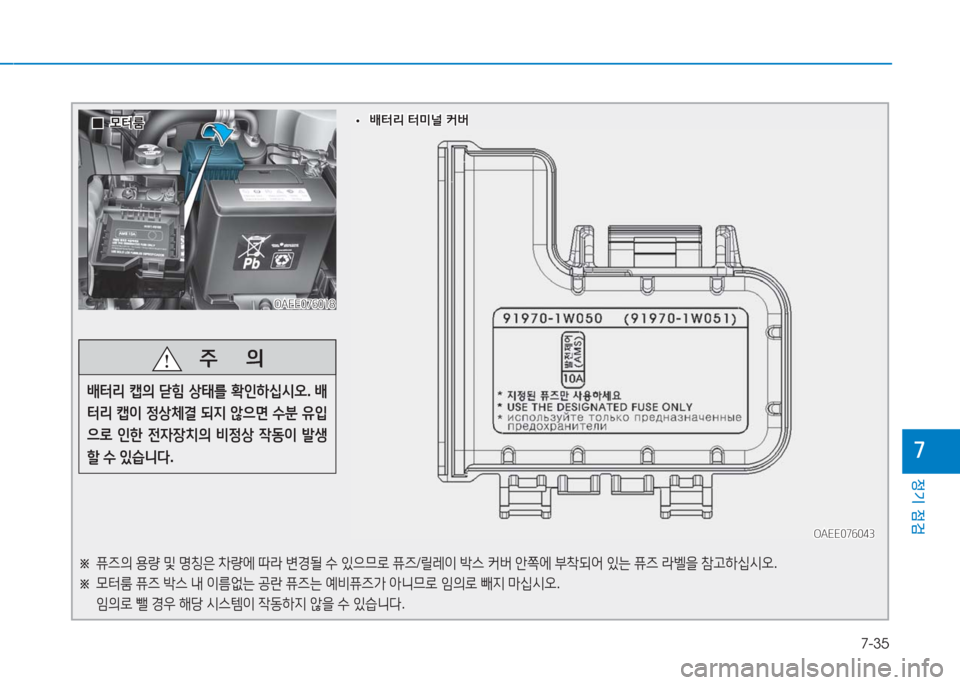

7-35
정기 점검
7
OAEE076018OAEE076018
OAEE076043OAEE076043
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참고하십시오.
※ 모터룸 퓨즈 박스 내 이름없는 공란 퓨즈는 예비퓨즈가 아니므로 임의로 빼지 마십시오.
임의로 뺄 경우 해당 시스템이 작동하지 않을 수 있습니다.
••배터리 터미널 커버배터리 터미널 커버 00모터룸모터룸
주 의
배터리 캡의 닫힘 상태를 확인하십시오. 배
터리 캡이 정상체결 되지 않으면 수분 유입
으로 인한 전자장치의 비정상 작동이 발생
할 수 있습니다.

7-36
정기 점검
•반드시 규정된 용량의 전구를 사용하십시오.
•전조등, 제동등 등의 램프는 우천시 주행과
세차 등의 사용 조건하에서 렌즈 내면이 일시
적으로 흐려질 수 있습니다. 이것은 램프 내
부와 외기의 온도차에 따른것으로 우천시 등
의 창 유리가 흐려지는 것과 동일한 현상으로
기능상의 문제는 없습니다. 다만 렌즈 내면에
큰 물방울이 있는 경우나 램프 내부에 물이
들어간 경우는 자사 직영 서비스센터 또는 블
루핸즈에 문의하십시오.
전구의 교체
주 의
•각종 전구 교체시 적절한 공구와 알맞은
규격의 전구가 준비되지 않거나 교체 방
법에 대하여 충분히 이해되지 않는다면
가까운 자사 직영 서비스센터 또는 블루
핸즈에 의뢰하십시오. 특히 차량 앞쪽의
전조등, 안개등, 차폭등 및 방향 지시등
을 교체하기 위해 차량 본체를 임의로
분해 또는 조립시 차량에 손상을 줄 수
도 있습니다.
주 의
•전구 교체 후 재장착시 소켓을 홀에 맞
추어 시계방향으로 확실하게 장착하십
시오. 그렇지 않을 경우 전구의 단선, 물
유입 등 고장의 원인이 될 수 있습니다.
•차량에 장착된 전구 외 부가적으로 전구
나 LED를 장착하지 마십시오. 추가로
장착할 경우 차량의 전구 오작동 및 깜
빡임이 발생할 수 있으며, 퓨즈박스나
배선 관련 장치가 손상될 수 있습니다.
주 의
일정한 자격과 시설을 갖추지 않은 경우에
는 가까운 자사 직영 서비스센터 또는 블루
핸즈에 의뢰하십시오.
전구 교체시 규격에 맞지않는 용량의 전구
를 사용할 경우, 퓨즈 단선 또는 이상 작동
및 기타 배선 관련 장치의 손상 및 화재의
위험을 초래할 수 있습니다.
경 고
비상시를 대비하여 적정 규격의 전구를 준비하
십시오. (8장, 「전구의 용량」 참고)
램프류 교체는 반드시 시동 「OFF」 상태에서 주
차 브레이크를 작동시킨 후 배터리의 「-」 단자를
분리한 상태에서 안전한 곳에서 교체하십시오.
정상 작동하는 램프에 전원이 공급된 상태에서
전구를 분리하거나 램프 커넥터를 탈거시 퓨즈
박스의 전자장치가 해당 램프를 고장 상태로 인
식할 수 있습니다. 따라서, 퓨즈 박스에 기록되는
고장 기록 코드(DTC)에 해당 램프에 대한 고장
기록이 남아있을 수 있습니다.

7-37
정기 점검
7
•전구가 단선되거나 손상되면 즉시 규격
에 맞는(용량 및 색깔) 새것으로 교체하
고, 못쓰게 된 전구는 안전하게 처리하
십시오.
•전구를 점검·교체하기 이전에 차량이 갑
자기 움직이거나 전기 충격으로 인한 감
전 사고의 위험을 방지하기 위해 주차
브레이크를 확실히 작동시키고 시동을
「OFF」 상태로 하십시오.
•전구 표면이 뜨거우면 화상의 위험이 있
으므로 반드시 장갑 등을 착용하십시오.
경 고 0 전조등, 방향지시등, 차폭등 전구의 교체
주 의
전조등 본체 전체를 장착한 후에는 램프의
상하좌우 각도(전조등 에이밍)를 조절하여
야 합니다. 가까운 자사 직영 서비스센터 또
는 블루핸즈에 의뢰하십시오.
주 의
일반 전구 사양을 HID 타입으로 개조하면
이상 동작 및 기타 배선 관련 장치의 손상을
초래할 수 있습니다.
OAE076028OAE076028
상향상향
차폭등차폭등방향지시등방향지시등
00A타입A타입
하향하향
▶전조등/차폭등
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 조명을 끄십시오.
3. 후드를 열고 전조등 뒤편에 있는 커버를
분리하십시오.
4. 소켓을 시계 반대 방향으로 돌려 본체로부
터 분리하십시오.
5. 전구를 빼낸후, 새 전구로 교체한 후 분리
의 역순으로 장착하십시오.
OAE076030OAE076030
상향상향
차폭등차폭등
하향하향

7-38
정기 점검
●할로겐 전구 교체시 주의사항
•전구가 식은 다음 교체하십시오.
•전구의 유리부분을 손으로 잡지 마십시오.
• 항상 조심스럽게 다루고 긁힘과 마찰을 피
하십시오.
• 전구가 켜진 상태라면 액체가 닿지 않도록
하십시오.
• 전구는 전조등에 장착되었을 때만 작동해
야 합니다.
•전구 교체 시 보안경을 착용하십시오.
OAE076052OAE076052할로겐 전구는 압력이 가해진 가스를 지니
고 있어 깨질 경우, 유리 조각들이 날릴 수
있습니다.
경 고
주 의
전구에 오일 찌꺼기가 묻은 상태에서 전조
등을 켜면 전구의 과열 및 파열을 야기할 수
있으므로 오일 찌꺼기가 묻지 않도록 주의
하십시오.
▶방향지시등
1. 주차 브레이크를 작동시켜놓고, 시동을
「OFF」 상태로 하십시오.
2. 조명을 끄십시오.
3. 후드를 열고 방향지시등 뒤편에 있는 커버
를 시계반대 방향으로 분리하십시오.
4. 소켓을 시계반대방향으로 돌려 본체에서
분리 하십시오.
5. 전구를 누른 상태로 시계반대방향으로 돌
려 소켓에서 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로
장착하십시오.
OAEE076040OAEE076040
