2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

4-27
편의 장치
4

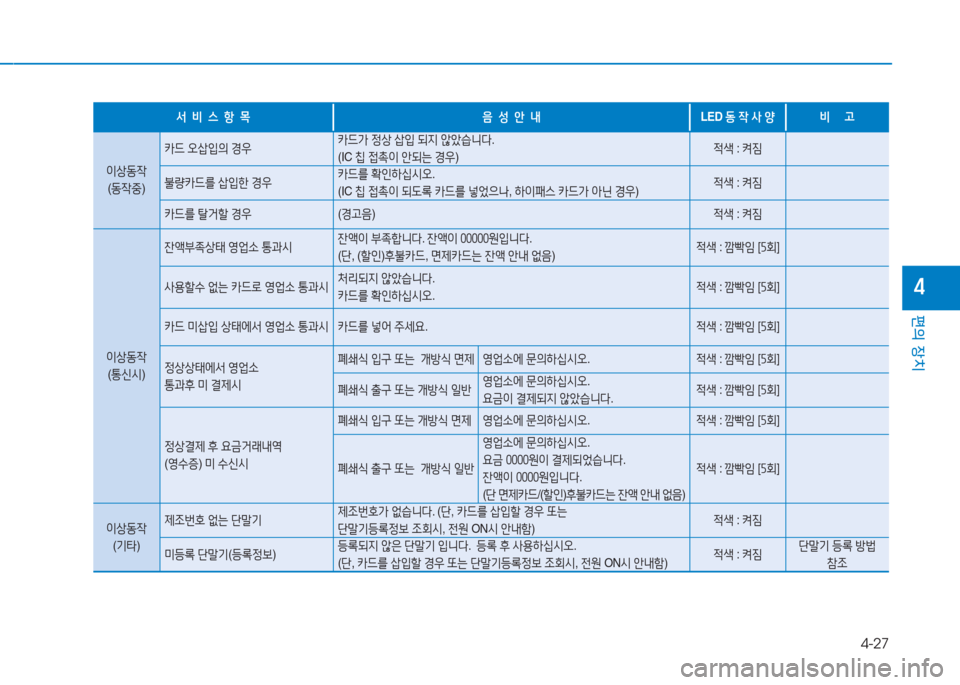

서 비 스 항 목음 성 안 내LED 동 작 사 양비 고
이상동작
(동작중)
카드 오삽입의 경우카드가 정상 삽입 되지 않았습니다.
(IC 칩 접촉이 안되는 경우)적색 : 켜짐
불량카드를 삽입한 경우카드를 확인하십시오.
(IC 칩 접촉이 되도록 카드를 넣었으나, 하이패스 카드가 아닌 경우)적색 : 켜짐
카드를 탈거할 경우 (경고음)적색 : 켜짐
이상동작
(통신시)
잔액부족상태 영업소 통과시잔액이 부족합니다. 잔액이 00000원입니다.
(단, (할인)후불카드, 면제카드는 잔액 안내 없음)적색 : 깜빡임 [5회]
사용할수 없는 카드로 영업소 통과시처리되지 않았습니다.
카드를 확인하십시오. 적색 : 깜빡임 [5회]
카드 미삽입 상태에서 영업소 통과시 카드를 넣어 주세요. 적색 : 깜빡임 [5회]
정상상태에서 영업소
통과후 미 결제시
폐쇄식 입구 또는 개방식 면제 영업소에 문의하십시오. 적색 : 깜빡임 [5회]
폐쇄식 출구 또는 개방식 일반영업소에 문의하십시오.
요금이 결제되지 않았습니다.적색 : 깜빡임 [5회]
정상결제 후 요금거래내역
(영수증) 미 수신시
폐쇄식 입구 또는 개방식 면제 영업소에 문의하십시오.적색 : 깜빡임 [5회]
폐쇄식 출구 또는 개방식 일반
영업소에 문의하십시오.
요금 0000원이 결제되었습니다.
잔액이 0000원입니다.
(단 면제카드/(할인)후불카드는 잔액 안내 없음)
적색 : 깜빡임 [5회]
이상동작
(기타)
제조번호 없는 단말기제조번호가 없습니다. (단, 카드를 삽입할 경우 또는
단말기등록정보 조회시, 전원 ON시 안내함)적색 : 켜짐
미등록 단말기(등록정보)등록되지 않은 단말기 입니다. 등록 후 사용하십시오.
(단, 카드를 삽입할 경우 또는 단말기등록정보 조회시, 전원 ON시 안내함)적색 : 켜짐단말기 등록 방법
참조

4-28
편의 장치

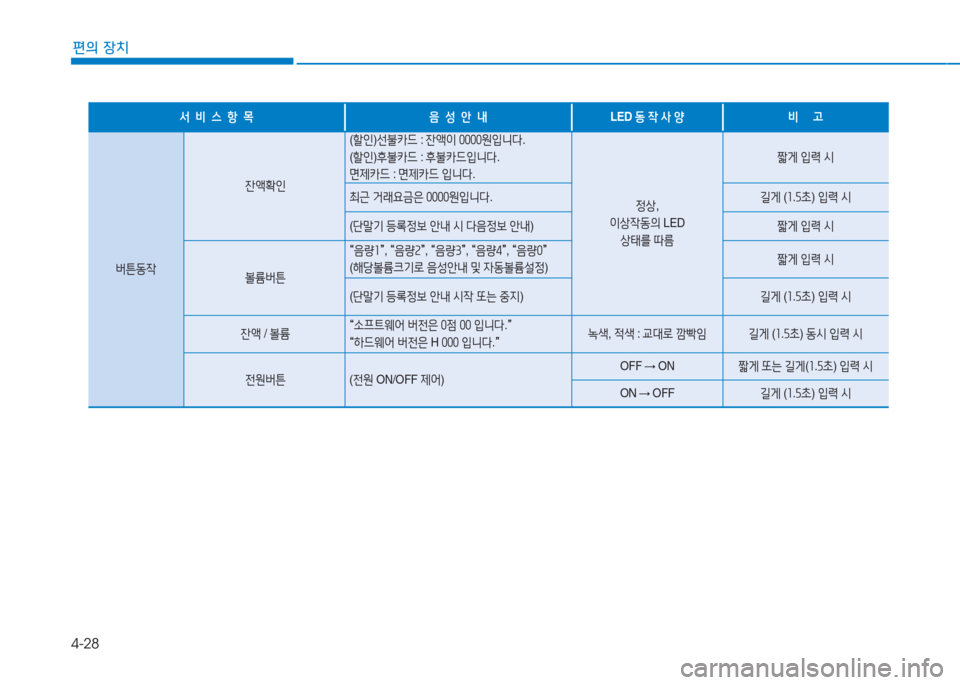

서 비 스 항 목음 성 안 내LED 동 작 사 양비 고
버튼동작
잔액확인
(할인)선불카드 : 잔액이 0000원입니다.
(할인)후불카드 : 후불카드입니다.
면제카드 : 면제카드 입니다.
정상,
이상작동의 LED
상태를 따름
짧게 입력 시
최근 거래요금은 0000원입니다.길게 (1.5초) 입력 시
(단말기 등록정보 안내 시 다음정보 안내)짧게 입력 시
볼륨버튼
“음량1”, “음량2”, “음량3”, “음량4”, “음량0”
(해당볼륨크기로 음성안내 및 자동볼륨설정)짧게 입력 시
(단말기 등록정보 안내 시작 또는 중지)길게 (1.5초) 입력 시
잔액 / 볼륨“소프트웨어 버전은 0점 00 입니다.”
“하드웨어 버전은 H 000 입니다.”녹색, 적색 : 교대로 깜빡임 길게 (1.5초) 동시 입력 시
전원버튼(전원 ON/OFF 제어)OFF → ON짧게 또는 길게(1.5초) 입력 시
ON → OFF길게 (1.5초) 입력 시

4-29
편의 장치
4

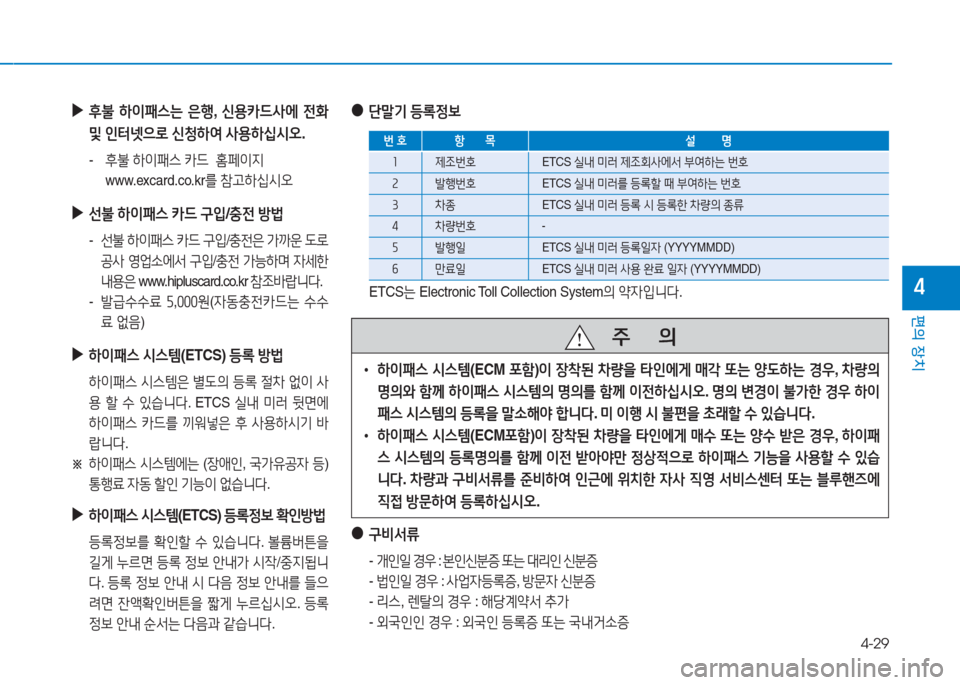

▶후불 하이패스는 은행, 신용카드사에 전화
및 인터넷으로 신청하여 사용하십시오.
- 후불 하이패스 카드 홈페이지
www.excard.co.kr를 참고하십시오
▶선불 하이패스 카드 구입/충전 방법
- 선불 하이패스 카드 구입/충전은 가까운 도로
공사 영업소에서 구입/충전 가능하며 자세한
내용은 www.hipluscard.co.kr 참조바랍니다.
- 발급수수료 5,000원(자동충전카드는 수수
료 없음)
▶하이패스 시스템(ETCS) 등록 방법
하이패스 시스템은 별도의 등록 절차 없이 사
용 할 수 있습니다. E T C S 실내 미러 뒷면에
하이패스 카드를 끼워넣은 후 사용하시기 바
랍니다.
※ 하이패스 시스템에는 (장애인, 국가유공자 등)
통행료 자동 할인 기능이 없습니다.
▶하이패스 시스템(ETCS) 등록정보 확인방법
등록정보를 확인할 수 있습니다. 볼륨버튼을
길게 누르면 등록 정보 안내가 시작/중지됩니
다. 등록 정보 안내 시 다음 정보 안내를 들으
려면 잔액확인버튼을 짧게 누르십시오. 등록
정보 안내 순서는 다음과 같습니다.
●단말기 등록정보
번 호항 목설 명
1제조번호ETCS 실내 미러 제조회사에서 부여하는 번호
2발행번호ETCS 실내 미러를 등록할 때 부여하는 번호
3차종ETCS 실내 미러 등록 시 등록한 차량의 종류
4차량번호-
5발행일ETCS 실내 미러 등록일자 (YYYYMMDD)
6만료일ETCS 실내 미러 사용 완료 일자 (YYYYMMDD)
ETCS는 Electronic Toll Collection System의 약자입니다.
주 의
•하이패스 시스템(ECM 포함)이 장착된 차량을 타인에게 매각 또는 양도하는 경우, 차량의
명의와 함께 하이패스 시스템의 명의를 함께 이전하십시오. 명의 변경이 불가한 경우 하이
패스 시스템의 등록을 말소해야 합니다. 미 이행 시 불편을 초래할 수 있습니다.
•하이패스 시스템(ECM포함)이 장착된 차량을 타인에게 매수 또는 양수 받은 경우, 하이패
스 시스템의 등록명의를 함께 이전 받아야만 정상적으로 하이패스 기능을 사용할 수 있습
니다. 차량과 구비서류를 준비하여 인근에 위치한 자사 직영 서비스센터 또는 블루핸즈에
직접 방문하여 등록하십시오.
●구비서류
- 개인일 경우 : 본인신분증 또는 대리인 신분증
- 법인일 경우 : 사업자등록증, 방문자 신분증
- 리스, 렌탈의 경우 : 해당계약서 추가
- 외국인인 경우 : 외국인 등록증 또는 국내거소증

4-30
편의 장치
▶유리창 개폐/스위치
1. 운전석 유리창 개폐 스위치
2. 동승석 유리창 개폐 스위치
3. 뒷좌석(좌측) 유리창 개폐 스위치
4. 뒷좌석(우측) 유리창 개폐 스위치
5. 유리창 개폐
6. 원터치 자동 유리창(사양 적용시)
7. 유리창 개폐 잠금 버튼
OAE046019OAE046019
유리창 개폐 장치
00뒤뒤
00앞앞

4-31
편의 장치
4

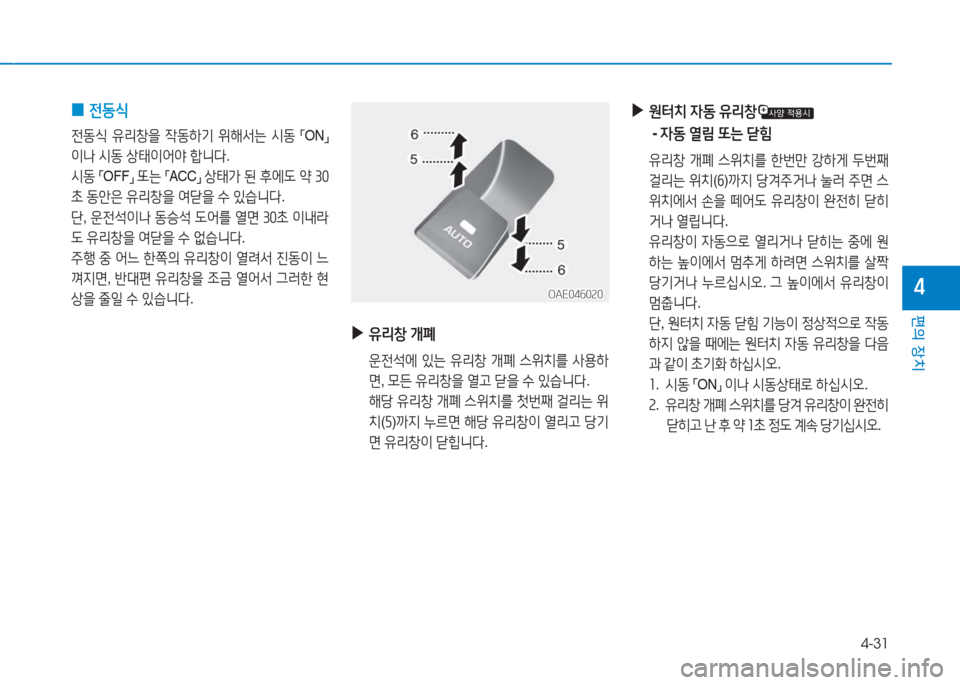

0전동식
전동식 유리창을 작동하기 위해서는 시동 「ON」
이나 시동 상태이어야 합니다.
시동 「OFF」 또는 「ACC」 상태가 된 후에도 약 30
초 동안은 유리창을 여닫을 수 있습니다.
단, 운전석이나 동승석 도어를 열면 30초 이내라
도 유리창을 여닫을 수 없습니다.
주행 중 어느 한쪽의 유리창이 열려서 진동이 느
껴지면, 반대편 유리창을 조금 열어서 그러한 현
상을 줄일 수 있습니다.
▶유리창 개폐
운전석에 있는 유리창 개폐 스위치를 사용하
면, 모든 유리창을 열고 닫을 수 있습니다.
해당 유리창 개폐 스위치를 첫번째 걸리는 위
치(5)까지 누르면 해당 유리창이 열리고 당기
면 유리창이 닫힙니다.
OAE046020OAE046020
▶ 원터치 자동 유리창
- 자동 열림 또는 닫힘
유리창 개폐 스위치를 한번만 강하게 두번째
걸리는 위치(6)까지 당겨주거나 눌러 주면 스
위치에서 손을 떼어도 유리창이 완전히 닫히
거나 열립니다.
유리창이 자동으로 열리거나 닫히는 중에 원
하는 높이에서 멈추게 하려면 스위치를 살짝
당기거나 누르십시오. 그 높이에서 유리창이
멈춥니다.
단, 원터치 자동 닫힘 기능이 정상적으로 작동
하지 않을 때에는 원터치 자동 유리창을 다음
과 같이 초기화 하십시오.
1. 시동 「ON」 이나 시동상태로 하십시오.
2. 유리창 개폐 스위치를 당겨 유리창이 완전히
닫히고 난 후 약 1초 정도 계속 당기십시오.

4-32
편의 장치
그러나 5초 이내에 다시 두 번째 걸리는 위치
에서 계속 당기면 물체 끼임 인식 기능이 작
동하지 않습니다.
따라서 유리창을 여닫을 때는 항상 얼굴, 팔,
손 또는 그 밖의 장애물이 없는지 반드시 확
인하신 후에 하십시오.
●물체 끼임 인식 기능
유리창이 원터치 자동 닫힘 기능(6)이 작동하
여 닫히는 중에 일정한 힘에 의해 막히면 자
동으로 닫힘을 멈추고, 일정한 높이만큼 다시
열립니다. 그러나 그 힘이 일정 정도 이하거
나 스위치를 첫 번째 걸리는 위치에서 계속
당겨 수동으로 닫을 때는 끼임 인식 기능이
작동하지 않습니다.
두 번째 걸리는 위치에서 계속 당겨 올릴 경
우 일정한 힘에 의해 막히면 유리창이 자동으
로 힘을 멈추고, 일정한 높이만큼 다시 열립
니다.
OLF044032OLF044032
주 의
겨울철 바깥 기온이 너무 낮은 때에 창문이
나 도어에 결빙되어 유리창이 올라가는 데
장애를 받을 수 있습니다. 이를 자동 닫힘
중 물체 끼임으로 인식할 수 있으므로 가능
한 한 수동 닫힘으로 유리창을 닫으십시오.
•원터치 자동 닫힘 기능을 작동하지 않
고 첫 번째 걸리는 높이에서 계속 당겨
유리창을 올리면 물체 끼임 인식 기능
이 작동하지 않습니다. 따라서 앞/뒤 유
리창을 여닫을 때는 항상 얼굴, 팔, 손,
그 밖의 장애물이 없는지 반드시 확인하
신 후에 하십시오.
•물체 끼임 인식 기능이 작동할 때라도
약 4mm 이하의 물체가 창문 위쪽에서
낄 때나 유리창에 일정한 저항이 가해지
지 않을 때에는 아래로 내려가는 기능
이 작동하지 않습니다.
유리창을 닫을 때는 사전에 장애물이 있
는지 여부를 반드시 확인하십시오.
경 고

4-33
편의 장치
4
▶유리창 개폐 잠금 버튼
운전석 도어에 있는 유리창 개폐 잠금 버튼을
누르면, 뒷좌석의 유리창 개폐 스위치 작동을
잠금 시킬 수 있습니다.

해당 도어의 유리창 개폐 스위치의 작동은 다
음과 같습니다.
•운전석 : 전도어 유리창 열림/닫힘 가능
•동승석 : 동승석 유리창 열림/닫힘 가능
•뒷좌석 : 뒷좌석 유리창 열림/닫힘 불가
OAE046021OAE046021
주 의
•전동식 유리창 개폐 장치의 손상을 방지
하기 위하여, 두개의 유리창을 동시에
작동시키지 마십시오. 퓨즈의 수명이 단
축되고 유리창 개폐 장치가 손상될 수
있습니다.
•메인(운전석 도어) 스위치와 서브(동승
석 또는 뒷좌석 도어) 스위치의 작동을
반대방향으로 동시에 작동시킬 경우 고
장을 유발할 수 있습니다.
•어린이가 작동하지 못하도록 하십시오.
특히 뒷좌석에 어린이를 태웠을 때는 반
드시 운전석의 유리창 개폐 잠금 버튼
을 눌러 놓으십시오. 어린이가 유리창을
잘못 작동하면, 심각한 부상을 초래할
수 있습니다.
•주행 중에 열려진 유리창 사이로 얼굴이
나 손을 내밀지 않도록 하십시오.
경 고

4-34
편의 장치

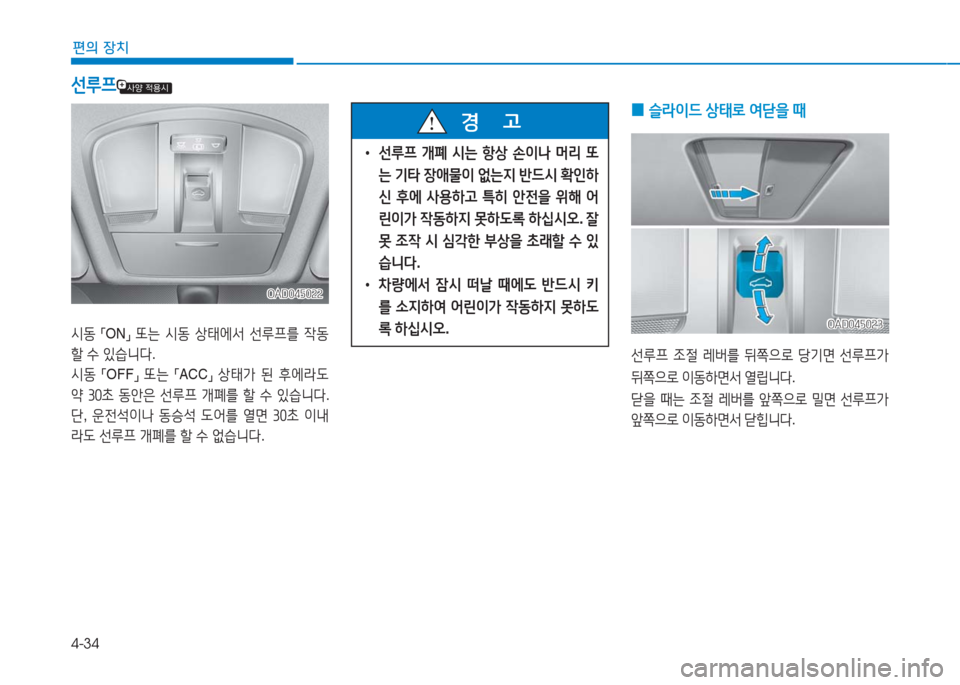

0슬라이드 상태로 여닫을 때
선루프 조절 레버를 뒤쪽으로 당기면 선루프가
뒤쪽으로 이동하면서 열립니다.
닫을 때는 조절 레버를 앞쪽으로 밀면 선루프가
앞쪽으로 이동하면서 닫힙니다.
선루프
•선루프 개폐 시는 항상 손이나 머리 또
는 기타 장애물이 없는지 반드시 확인하
신 후에 사용하고 특히 안전을 위해 어
린이가 작동하지 못하도록 하십시오. 잘
못 조작 시 심각한 부상을 초래할 수 있
습니다.
•차량에서 잠시 떠날 때에도 반드시 키
를 소지하여 어린이가 작동하지 못하도
록 하십시오.
경 고
시동 「ON」 또는 시동 상태에서 선루프를 작동
할 수 있습니다.
시동 「OFF」 또는 「ACC」 상태가 된 후에라도
약 30초 동안은 선루프 개폐를 할 수 있습니다.
단, 운전석이나 동승석 도어를 열면 30초 이내
라도 선루프 개폐를 할 수 없습니다.
OAD045022OAD045022
OAD045023OAD045023
