9. 충전은 자동으로 시작되며 충전 표시등은 깜
빡입니다.
7. 충전커넥터 손잡이 부분을 잡고 차량의 완속
충전인렛에 연결하십시오. 이때, “찰칵” 소리
가 날 때 까지 충분히 밀어 주십시오. 결합이
잘 되지 않았다면 충전커넥터와 충전단자 접
속 불량으로 화재가 발생할 수 있습니다.
※ 충전커넥터 AUTO/LOCK 모드
충전커넥터를 충전인렛에 연결하면 「」버튼
을 눌러 선택한 모드에 따라 잠금 시기가 달
라집니다.
LOCK 모드 : 충전커넥터가 정상적으로 체결
되면 자동으로 충전커넥터는 잠금 상태가 됩
니다.
AUTO 모드 : 충전커넥터가 정상적으로 체결
되고 충전을 시작하면 충전커넥터는 잠금 상
태가 됩니다.
자세한 내용은 「충전커넥터 AUTO/LOCK 모
드」를 참고하십시오.
8. 차량에 충전커넥터 연결 후 제어 박스에 커넥
터 연결 표시등(녹색)이 켜진 것을 확인합니다.
「」 모드를 선택할 수 있습니다.
전기자동차 충전 (휴대용 충전)
OAEEQ016045OAEEQ016045
10. 계기판 내 구동용(고전압) 배터리 충전 표시등
이 켜져 있는지 확인하십시오. 충전 표시등이
꺼져 있을 경우 충전이 되지 않습니다.
충전커넥터가 정확히 연결되지 않을 경우 다
시 충전케이블을 연결하여 충전하십시오.
00충전충전
OAEEQ016032OAEEQ016032

30

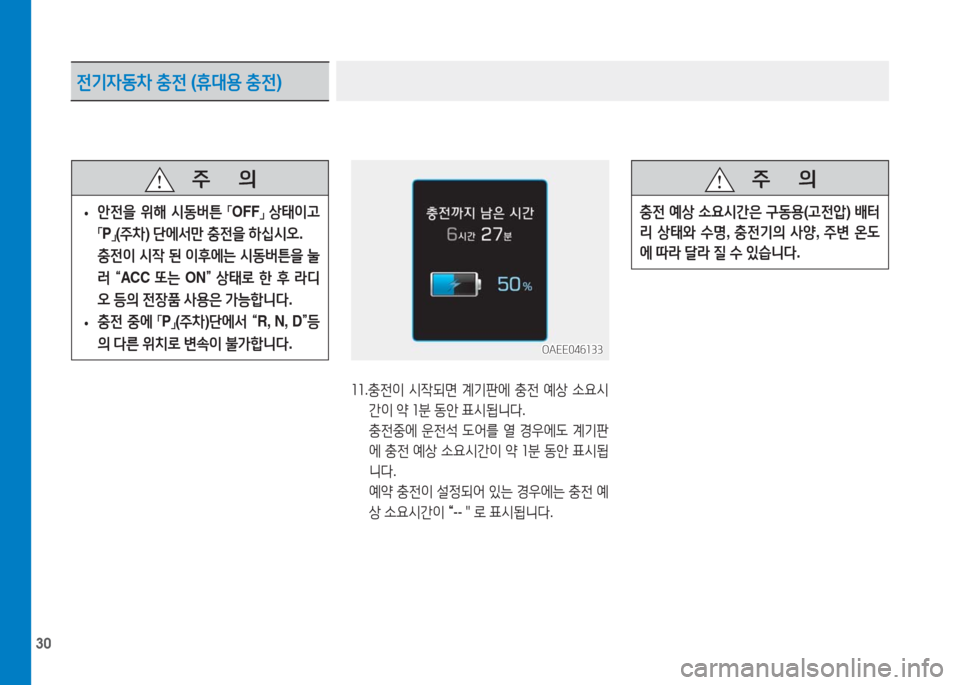

11.충전이 시작되면 계기판에 충전 예상 소요시
간이 약 1분 동안 표시됩니다.
충전중에 운전석 도어를 열 경우에도 계기판
에 충전 예상 소요시간이 약 1분 동안 표시됩
니다.
예약 충전이 설정되어 있는 경우에는 충전 예
상 소요시간이 “--＂로 표시됩니다.
전기자동차 충전 (휴대용 충전)
주 의
•안전을 위해 시동버튼 「OFF」 상태이고
「P」(주차) 단에서만 충전을 하십시오.
충전이 시작 된 이후에는 시동버튼을 눌
러 “ACC 또는 ON” 상태로 한 후 라디
오 등의 전장품 사용은 가능합니다.
•충전 중에 「P」(주차)단에서 “R, N, D”등
의 다른 위치로 변속이 불가합니다.
주 의
충전 예상 소요시간은 구동용(고전압) 배터
리 상태와 수명, 충전기의 사양, 주변 온도
에 따라 달라 질 수 있습니다.
OAEE046133OAEE046133

31

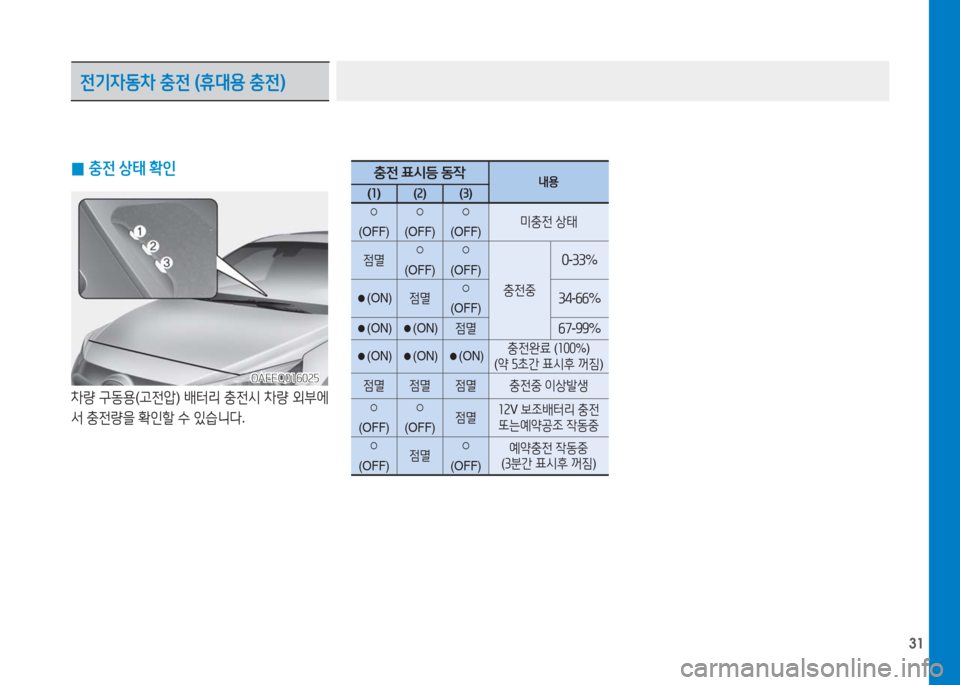

0충전 상태 확인
차량 구동용(고전압) 배터리 충전시 차량 외부에
서 충전량을 확인할 수 있습니다.

전기자동차 충전 (휴대용 충전)
충전 표시등 동작내용(1)(2)(3)
○
(OFF)
○
(OFF)
○
(OFF)미충전 상태
점멸○
(OFF)
○
(OFF)
충전중
0-33%
●(ON)점멸○
(OFF)34-66%
●(ON)●(ON)점멸67-99%
●(ON)●(ON)●(ON)충전완료 (100%)
(약 5초간 표시후 꺼짐)
점멸 점멸 점멸 충전중 이상발생
○
(OFF)
○
(OFF)점멸12V 보조배터리 충전
또는예약공조 작동중
○
(OFF)점멸○
(OFF)
예약충전 작동중
(3분간 표시후 꺼짐)
OAEEQ016025OAEEQ016025

32

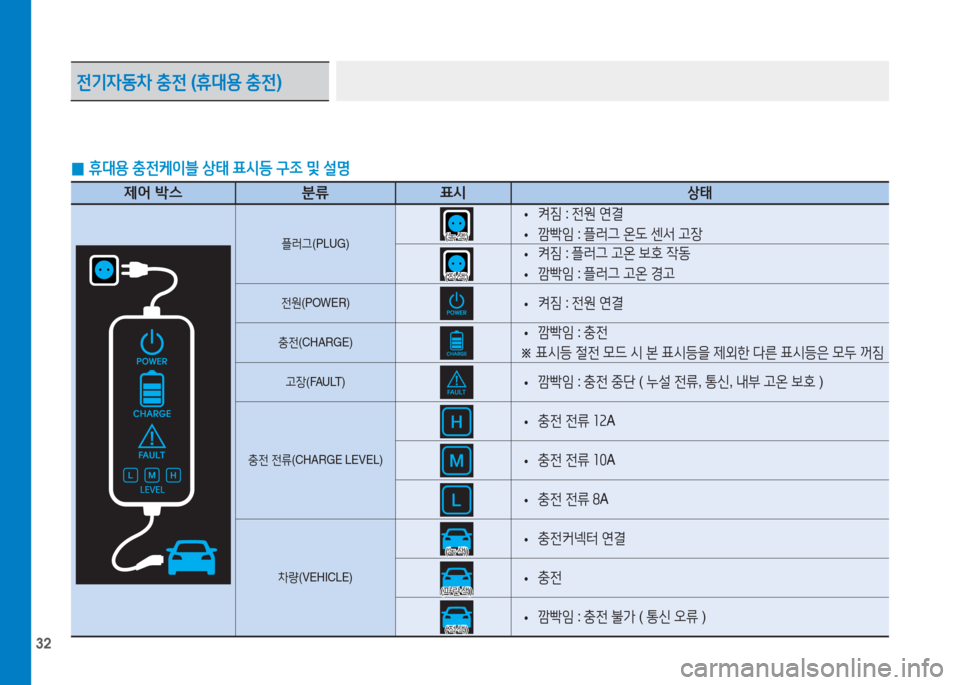

0휴대용 충전케이블 상태 표시등 구조 및 설명
제어 박스 분류 표시상태
플러그(PLUG)
•켜짐 : 전원 연결
•깜빡임 : 플러그 온도 센서 고장
•켜짐 : 플러그 고온 보호 작동
•깜빡임 : 플러그 고온 경고
전원(POWER) •켜짐 : 전원 연결
충전(CHARGE) •깜빡임 : 충전
※ 표시등 절전 모드 시 본 표시등을 제외한 다른 표시등은 모두 꺼짐
고장(FAULT) •깜빡임 : 충전 중단 ( 누설 전류, 통신, 내부 고온 보호 )
충전 전류(CHARGE LEVEL)
•충전 전류 12A
•충전 전류 10A
•충전 전류 8A
차량(VEHICLE)
•충전커넥터 연결
•충전
•깜빡임 : 충전 불가 ( 통신 오류 )
전기자동차 충전 (휴대용 충전)
(녹색)(녹색)
(적색)(적색)
(녹색)(녹색)
(파란색)(파란색)
(적색)(적색)

33

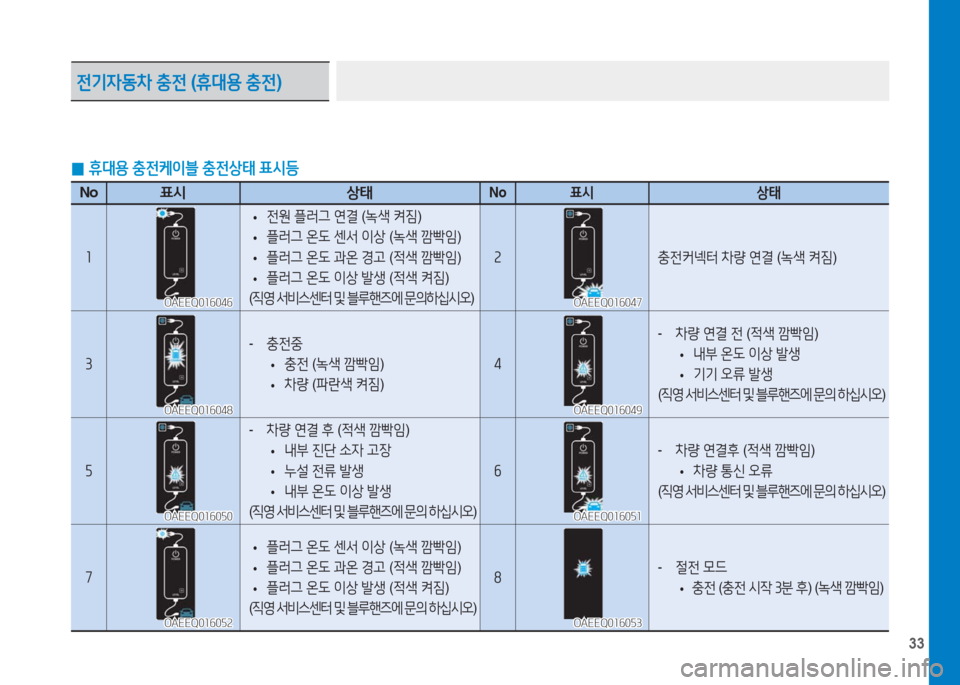

0휴대용 충전케이블 충전상태 표시등
No표시 상태No표시 상태
1
•전원 플러그 연결 (녹색 켜짐)
•플러그 온도 센서 이상 (녹색 깜빡임)
•플러그 온도 과온 경고 (적색 깜빡임)
•플러그 온도 이상 발생 (적색 켜짐)
(직영 서비스센터 및 블루핸즈에 문의하십시오)
2충전커넥터 차량 연결 (녹색 켜짐)
3
- 충전중
•충전 (녹색 깜빡임)
•차량 (파란색 켜짐)
4
- 차량 연결 전 (적색 깜빡임)
•내부 온도 이상 발생
•기기 오류 발생
(직영 서비스센터 및 블루핸즈에 문의 하십시오)
5
- 차량 연결 후 (적색 깜빡임)
•내부 진단 소자 고장
•누설 전류 발생
•내부 온도 이상 발생
(직영 서비스센터 및 블루핸즈에 문의 하십시오)
6
- 차량 연결후 (적색 깜빡임)
•차량 통신 오류
(직영 서비스센터 및 블루핸즈에 문의 하십시오)
7
•플러그 온도 센서 이상 (녹색 깜빡임)
•플러그 온도 과온 경고 (적색 깜빡임)
•플러그 온도 이상 발생 (적색 켜짐)
(직영 서비스센터 및 블루핸즈에 문의 하십시오)
8- 절전 모드
•충전 (충전 시작 3분 후) (녹색 깜빡임)
전기자동차 충전 (휴대용 충전)
OAEEQ016046OAEEQ016046OAEEQ016047OAEEQ016047
OAEEQ016048OAEEQ016048OAEEQ016049OAEEQ016049
OAEEQ016050OAEEQ016050OAEEQ016051OAEEQ016051
OAEEQ016052OAEEQ016052OAEEQ016053OAEEQ016053

34
0 휴대용 충전케이블(ICCB-In Cable
Control Box) 분리 방법
1. 충전커넥터 손잡이 부분을 잡고 잠금 해제 버
튼(1)을 누르면서 당겨 분리하십시오.
충전케이블 도난방지를 위해 충전커넥터 잠금
상태에서는 충전커넥터가 분리되지 않습니다.
충전커넥터를 분리하기 위해서는 차량 도어
를 잠금 해제 해야 합니다. 도어를 잠금 해제
하면 충전커넥터가 충전인렛으로부터 잠금
해제되어 분리 할 수 있습니다.
단, AUTO 모드에서는 충전 완료 후 잠금이 자
동 해제되어 충전커넥터 분리가 가능합니다.
2. 충전 도어를 확실히 닫으십시오.
자세한 내용은 「충전커넥터 AUTO/LOCK 모
드」를 참고하십시오.
전기자동차 충전 (휴대용 충전)
OAEEQ016033OAEEQ016033
OAEEQ016034OAEEQ016034
주 의
•충전커넥터 분리시 차량 도어 잠금 해제
후 분리하십시오. 차량 도어가 잠긴 상
태에서는 충전커넥터의 잠금 해제 버튼
(1)이 작동하지 않습니다.
•충전커넥터 분리시 잠금 해제 버튼(1)을
누르지 않은 상태로 강제로 분리 하지 마
십시오. 충전커넥터 및 차량의 충전인렛
이 파손될수 있습니다.
•차량 도어 잠금 해제 후에도 충전커넥터
의 잠금 해제 버튼(1)이 작동하지 않을
경우, 엔진룸 내 헤드램프 뒤쪽에 위치
한 비상해제케이블을 당긴 후 충전커넥
터의 잠금 해제 버튼(1)을 눌러서 충전
커넥터를 분리하십시오. 충전커넥터 잠
금 장치에 이상이 있을 수 있으니 직영
서비스센터 또는 블루핸즈에 점검을 의
뢰하십시오.

35
0 휴대용 충전기(ICCB: In Cable Control
Box) 주의사항
•현대자동차 정품 휴대용 충전케이블만
사용하십시오.
•휴대용 충전케이블을 수리, 분해, 재조
정 하지 마십시오.
•연장 코드나 어뎁터를 사용하지 마십시오.
•고장이나 이상 발생시 즉각 사용을 중
지 하십시오.
•젖은 손으로 플러그 및 충전커넥터를 만
지지 마십시오.
•완속 충전커넥터의 단자부위와 차량 측
의 완속 충전인렛을 손으로 직접 만지
지 마십시오.
•충전기의 커넥터를 규정된 전압 정격 외
에는 연결하지 마십시오.
경 고
전기자동차 충전 (휴대용 충전)
3. 가정용 전기 콘센트에서 플러그를 분리하십
시오. 플러그를 분리할 때 케이블을 잡아 당
기지 마십시오.
4. 충전커넥터에 보호캡을 닫아 단자에 이물질
이 들어가지 않도록 하십시오.
5. 휴대용 충전케이블을 화물칸 수납 정리함에
넣어 안전하게 보관하십시오.
OAEEQ016061OAEEQ016061

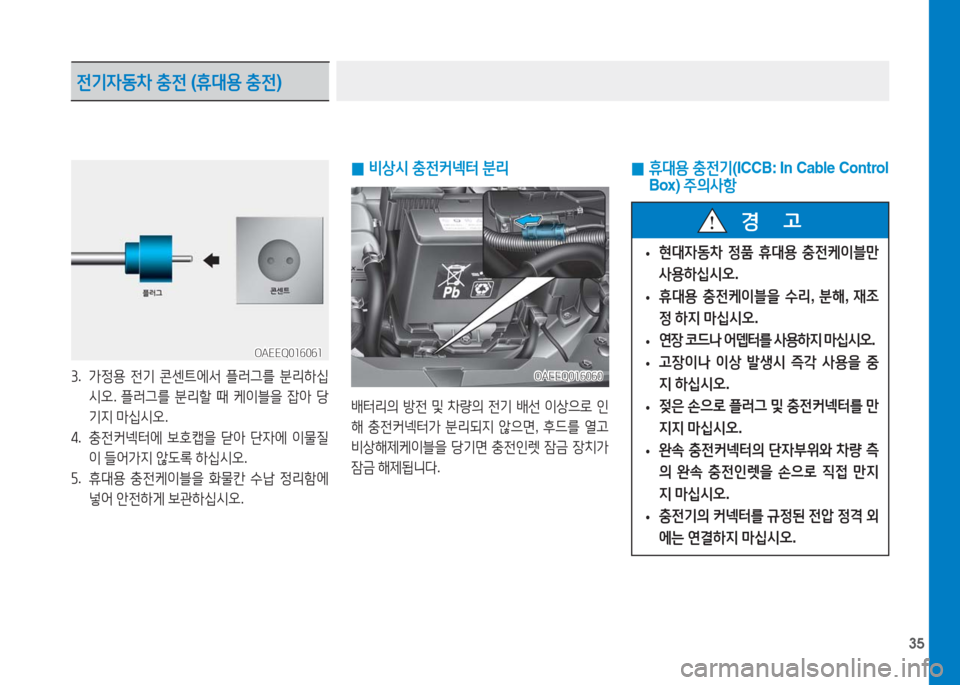

0비상시 충전커넥터 분리
배터리의 방전 및 차량의 전기 배선 이상으로 인
해 충전커넥터가 분리되지 않으면, 후드를 열고
비상해제케이블을 당기면 충전인렛 잠금 장치가
잠금 해제됩니다.
OAEEQ016060OAEEQ016060

36
전기자동차 충전 (휴대용 충전)
주 의
•제어 박스를 물에 잠기게 하지 마십시오.
•완속 충전커넥터나 플러그의 단자 부분
에 이물질이 들어가지 않도록 하십시오.
•케이블 또는 코드를 밟지 마십시오. 케
이블을 당겨 접거나 케이블 또는 코드가
꼬이지 않도록 하십시오.
•낙뢰(번개)가 있을 때는 충전하지 마십
시오.
•컨트롤 박스를 떨어 뜨리거나 무거운 물
체를 올려 놓지 마십시오.
•충전시 충전기 근처에 높은 온도를 발생시
킬 수 있는 물체를 위치시키지 마십시오.
•휴대용 충전케이블이 닳거나, 내부 전선
노출이 발생하거나, 어떠한 파손의 징후
가 있다면 휴대용 충전케이블을 사용하
지 마십시오.
•만약, ICCB 케이스, 완속 충전커넥터가
부서지거나, 금이 가거나, 개방되어진
부위가 있거나, 다른 어떠한 파손이 보
여지면 휴대용 충전케이블을 사용하지
마십시오.
•어린이의 조작이나 사용을 금하고, 사용
시 어린이들의 손이 닿지 않게 하십시오.
경 고
